GEBRUIKSAANWIJZING PRECISIO CS 70 FESTOOL

D	Originalbetriebsanleitung - Tisch- und Zugkreissäge 8
GB	Original Instructions - Table saw with sliding function 22
F	Notice d'utilisation d'origine - Scie circulaire sur table et scie stationnaire guidée 35
E	Manual de instructiones original - Sierra circular estacionaria y de tracción 49
I	Istruzioni per l'uso originali - Sega circolare da banco e sega circolare a trazione 63
NL	Ourspronkelijke gebruiksaanwijzing - Tafel- en trekcirkelzaag 77
S	Originalbruksanvisning - Bords- och kapcirkelsåg 91
FIN	Alkuperäiset käytöohjeet - Sirkkeli- ja vetokatkaisusa ha 103
DK	Original brugsanvisning - Bordrundsaig og rundsaig 116
N	Original bruksanvisning - Bordsirkelsag og sirkelsag med uttrekk 128
P	Manual de instruetões original - Serra de bancada e traçadeira circular 140
RUS	Оригinaльное рukoовостvo по захлuyaатци - Монтajная дисковая пila с потужко
CZ	Originálni námod k obsslze - Stolná tažné okružné pila 168
PL	Oryginalna instrukcja obstugi - Pilarka tarczowa stotowa i przysuwna

PRECISIO

CS 70 EBG

CS 70 EG

Tisch- und Zugkreissäge	Seriennummer *
Table saw with sliding function	Serial number *
Scie circulaire sur table et scie stationnaire guidée	N° de série *
	(T-Nr.)

CS 70 EBG 201434,201438

CS70EG201436,201439

de EG-Konformitäserklarung. Wir erklären in alleiniger Verantwortung, dass these Produkt allen ein-schlagigen Bestimmungen der folgenden Richtlinien einschließlich ihrer Änderungen entspricht und mit den folgenden Normen übereinstimmt:
en EC-Declaration of Conformity. We declare under our sole responsibility that this product is in conformity with all relevant provisions of the following directives including their amendments and complies with the following standards:
fr CE-Déclaration de conformité communautaire. Nous déclarons sous notre propre responsabilité que ce produit est conforme aux normes ou documents de normalisation suivants:
es CE-Declaracion de conformidad. Declaramos bajo esta exclusiva responsabilidad que este producto corresponde a las siguientes normas o documents normalizados:
it CE-Dichiarazione di conformità. Dichiariamo molto la nostra escludiva responsabilità che il presente prodotto e conforme alle norme e ai documenti normativi seguenti:
nL EG-conformiteitsverklaring. Wij verklaren op eigena verantwoordelijkheid dat dit produit voldoet aan de volgende normen of normatieve documen- ten:
SV EG-konformitetsförklaring. Vi förklarar i eget ansvar, attennaprodukt stämmer overens med foljande normer och normativa dokument:
fEY-standardinmukaisuusvakuutus. Va-kuutamme yksinvastuullisina,etta tuote on seuraavien standardien ja normatiivisten ohjeiden mukainen:
da EF-konformitetserklaring Vi erklærer at have alene ansvaret for, at dette produit er i overensstemmelse med de folgende normer ullernormative dokumenter:
nb CE-Konformitetserklaring Vi erklærer pa eget ansvar at dette produktet er i overensstemmelse med ffolgende normer eller normative dokumenter:

CE-Declaracao de conformidade: Declaramos, sob a)nossa exclusiva responsabilitadede que este produits corresponde as normas ou acosdocumentos normativos citados a seguir:

ru DeKnapauncoOTBcTbNc EC:MbI

3aBJIaEM C NCKJIIOHTeJIbHOJ OTBeTCTBEHHOCtBuO, UTO DaHHbI IPOyKT COOTBeTCTByET CJeIyUoM HOpMa M IIN HopMaTUNBbIM DOKMeHTaM:

1 Symbolen 77
2 Technische gegevens 77
3 Apparaatelementen 78
4 Gebruik volgens de voorschriften. 78
5 Veiligheidsinstructies 78
6 Plaatsing, inbedrijfstelling. 83
7 Instellingen aan de machine 83
8 Gebruiksmogelijkheden 84
9 Werken met de machine 87
10 Onderhoud en verzorging. 89
11 Accessoires, gereedschappen 90
12 Afvalverwijdering. 90

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Draag gehoorbescherming!

Draag een stofmasker!

Draag veiligheidshandschoenen!

Draag een veiligheidsbril!

Handleiding/aanwijzingen lezen!

Beveiligingsklasse II

MMC Electronic Multi-Material-Control

Stofafzuiing

Niet met het huisvuil meegeven

Handgrepen

Draairichting zaagblad

Zaagbladafmeting

a ... diameter
b ... max. zaagdiepte
c ... opnamegat
d ... spouwmes dikte

Elektrodynamisch uitloopremsysteme

Hout

Gelamineerde houten platen

Vezelcementplaat Eternit

Aluminium

Te gebruiken zaagbladen

Aanbevolen zaagbladen voor de diverse materialen vindt u in de catalogus of op www.festool.nl/service.

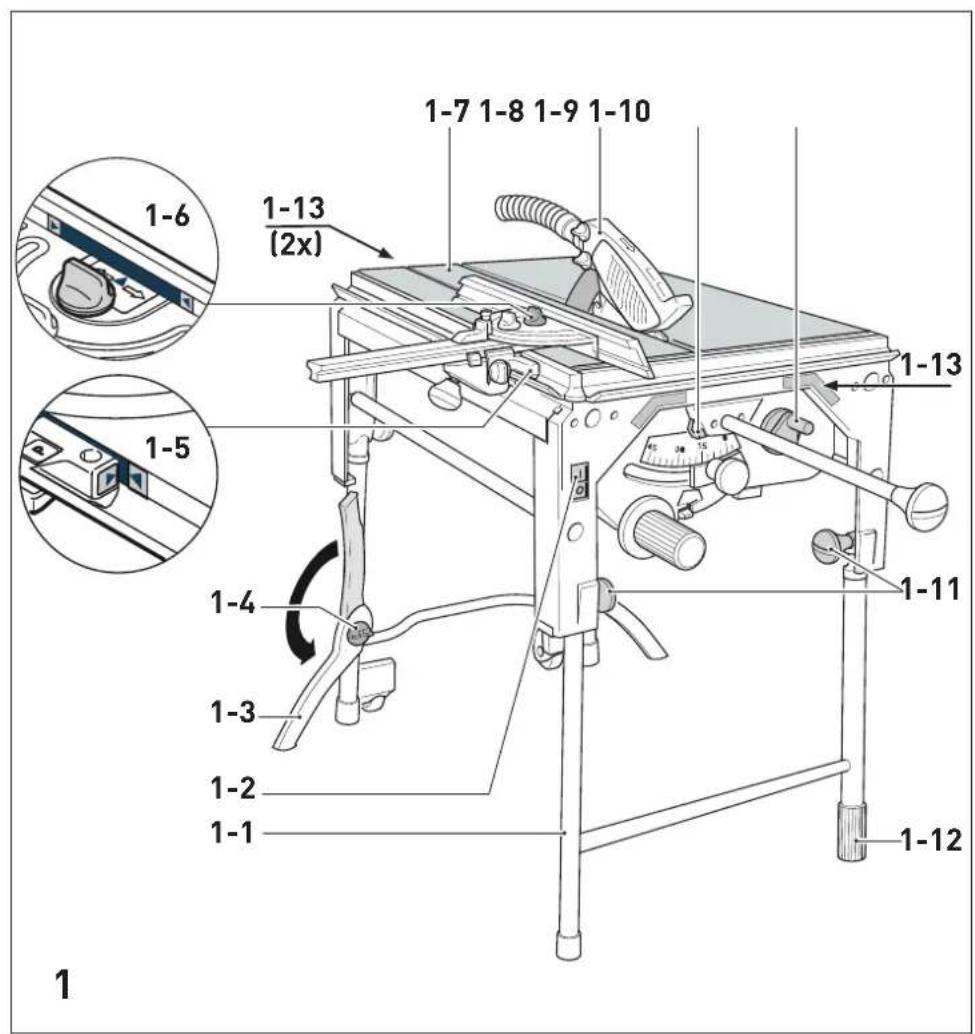

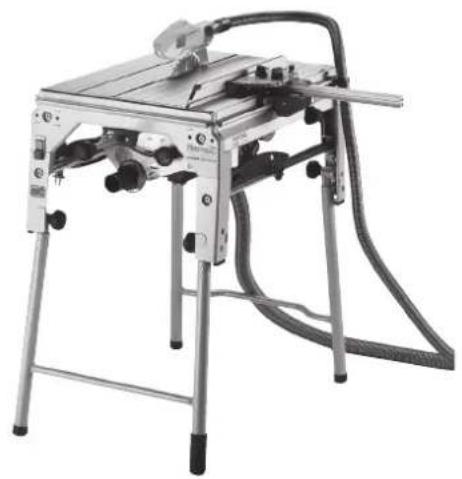

3 Apparaatelementen

De vermelde afbeeldingen staan aan het begin van deze gebruiksaanwijzing.

[1-1] Opklappoten
[1-2] Aan-uitschakelaar
[1-3] Extra poten
[1-4] KlembouteN
[1-5] Positiemarkering aanslag
[1-6] Positiemarkering geleider
[1-7] Tafelinzetstuk
[1-8] Beschermkap
[1-9] Vergrendelhendel
[1-10] Zaaghoogte-instelling
[1-11] Greepknoppen voor de instelling van de opklappoten
[1-12] Afslutkap
[1-13] Handgrepen

4 Gebruik volgens de voorschriften

De PRECISIO is als vervoerbaar elektrisch gereedschap volgens de voorschriften bedoeld voor het zagen van hout, kunststoffen,plaatmaterial van hout en houtachtige materialen.

Met de door Festool aangeboden speciale zaagbladen voor aluminium kunnen de machines ook voor het zagen van aluminium worden gebruikt. Er mag geen asbesthoudend materiaal worden bewerkt.

De gebruiker is aansprakelijk voor schade en letsel bij gebruik dat Niet volgens

devoorschriftenplaatsvindt.

5 Veiligheidsinstructies

5.1 Algemene veiligheidsinstructies

Waarschuwing! Lees alle veilig-

heidsvoorschriften en aanwijzingen. Wanneer men zich Niet aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te konnen raadplegen.

Het begrip "elektrisch gereedschap" dat in de veiligheidsinstrumenties gebrukt worden, heeft betrekking op elektrisch gereedschap met netvoeding [met netsnoer] of elektrisch gereedschap met accuvoeding (zonder netsnoer).

5.2 Veiligheidsinstructies voor tafelcirkelzagen

Beschermkapgerelateerdeveiligheidsinstrumenties

a. Laat de beschermkappen gemonteerd. Beschermkappen要去en in goed werkende staat verkeren en juist zich gemonteerd. Losse, beschadigde of Niet goed functionerende beschermkappen要去en worden gerepareerd of verrangen.
b. Gebruik voor scheidingsneden steeds de beschemkap van het zaagblad en het spouwmes. Bij scheidingsneden waar bij het zaagblad volledig door de werkstukdikte zaagt, verlagen de beschemkap en andere veiligheidsinrichtingen het risico van lichamelijk letsel.
c. Bevestig na voltooiing van bewerkingen (bijv. groeven, kerven of splitsen in de omslagprocedure, waar bij het verwijderen van de beschemkap en/of het spouwmes is vereist, onmiddelijk weeher het beveiligingsystem. De beschemkap en het spouwmes verlagen het risico van lichamelijk letsel.
d. Zorg er voor het inschakelen van het elektrische gereedschap voor dat het zaagblad de beschermkap, het spouwmes of het werkstuk Niet aanraakt. Als deze componenten per ongeluk in aanraking komen met het zaagblad, kan dat tot een gevaarlijke situatie leiden.
e. Stel het spouwmes af volgens de beschrij-ving in deze gebruiksaanwijzing. Onjuiste afstanden, een onjuiste positie en een onjuiste uitlijning+kennen er de reden van zich dat het spouwmes een terugslag Niet efectief voorkomt.
f. Opdat het spouwmes goed kan functioneren, moet het in het werkstuk kennen grijpen. Als een werkstuk te kort is om bij het zagen het spouwmes te bereiken, werkt het spouwmes Niet. Onder deze voorwaarden kan een terugslag Niet worden voorkomen.
g. Gebruik het voor het spouwmes passende zaagblad. Opdat het spouwmes goed werkkt, moet de diameter van het zaagblad bij het desbeteffende spouwmes passen, de rug van het zaagblad dunner dan het spouwmes en de tandbreedte groter dan de spouwmes dikte zichn.

Veiligheidsinstructies voor het zagen

a. Gevaar! Kom met uw vingers en handen nicht in de buurt van het zaagblad of in het zaaggebied. Bij een moment van onachtzaamheid of bij uitschieten kan uw handaar het zaagblad worden geleid wat tot ernstig lichamelijk letsel kan leiden.
b. Leid het werkstuk alleen gegen de draairichting inaar het zaagblad.Als u het werkstuk indezelfde richting als de draairichting van het zaagblad boven de tafel leidt, kan dat ertoe leiden dat het werkstuk en uw handaar het zaagblad worden getrokken.
c. Gebruik bij langssneden nooit de verstekaanslag voor het leiden van het werkstuk, en gebruik bij dwarssneden met de verstekaanslag bovendien nooit de parallelaanslag voor de lengte-instelling. Door het gelijktijdig leiden van het werkstuk met de parallelaanslag en de verstekaanslag is er een grotere kans dat het zaagblad klemt en er een terugslag ontstaat.
d. Oefen bij langssneden de toevoerkracht op het werkstuk.altijd tussen de aanslagrail en het zaagbladuit.Gebruik een duwstok als de afstand tussen de aanslagrail en het zaagblad minder is dan 150~mm en een duwblok als de afstand minder is dan 50~mm .Dergelijke werkhulpmiddelen zorgen ervoor dat uw hand op veilige afstand van het zaagblad blijft.
e. Gebruik alleen de meegeleverde duw stok van de fabrikant of een duwstok die volgens de aanwijzingen is geproduecerd. De duwstok zorgt voor voldoende afstandussen de hand en het zaagblad.
f. Gebruik nooit een beschadigde of aange-zaagde duwstok. Een beschadigde duwstok kan breken en ertoe leiden dat uw hand in het zaagbladterechtkommen.
g. Werk Niet "uit de vrije hand". Gebruik algtd de parallelaanslag of de verstekaanlag om het werkstuk aan te leggen en te leiden. "Uit de vrije hand" betekent dat het werkstuk in plaats van met de parallelaanslag of de verstekaanlag met de handen worden ondersteund of geleid. Zagen uit de vrije hand leidt tot een onjuiste uitlijning, klemmen en een terugslag.
h. Blijf met uw handen uit de buurt van een draaiend zaagblad. Als u een werkstuk wilt pakken, kut u per ongeluk in contactkommen met het draaiende zaagblad.

i. Ondersteun lange en/of brede werkstukken awhileen/of aan de zijkant van de zaagtafel zodate deze horizontalaal lijven. Lange en/of brede werkstukken hebben de neiging om aan de rand van de zaagtafel om te kantelen; dit leidt tot controverlies, klemmen van het zaagblad en een terugslag.
j. Leid het werkstuk gelijkmatig. Buig of draai het werkstuk Niet. Als het zaagblad klemt, schakelt u het elektrische gereedschap directuit, trekt u de stekker uit het stopcontact enverhelpt u deoorzaak van het klemmen. Hetklemmen van het zaagblad door het werkstuk kan tot een terugslag of tot het blokkeren van de motor leiden.
k. Verwijder het afgezaagde materiaal Niet als de zaag draait. Afgezaagd materiaal kan zich tussen het zaagblad en de aanslagrail of in de beschermkap vastzetten en bij het verwijdersen uw vingersaar het zaagblad trekken. Schaikel de zaaguit en wacht tot het zaagblad tot stilstand is gekomen voordat u het materiaal verwijdert.
I. Gebruik voor langssneden op werkstukken die dunner�n dan 2mm een extra parallelaanslag die in contact staat met het tafellopervlak. Dunne werkstukken konnen zich onder de parallelaanslag vastzetten wat tot een terugslag kan leiden.

Terugslag -oorzaken en bijbehorende veiligheidsinstructies

Een terugslag is de plotselinge reactie van het werkstuk als gevolg van een zaagblad dat blijft haken of klemt, of een schuin geleide aan het zaagblad gerelateerde snede in het werkstuk of als een deel van het werkstuk tussen het zaagbladen de parallelaanslag of een ander vaststaand object worden ingeklemd.

In de meeste geallen worden het werkstuk bij een terugslag door het achechterste gedeelte van het zaagblad gegrepen, van de zaagtafel opgetild en in de richting van de operator geslingerd.

Een terugslag is het gevolg van een verkeerd of onjuist gebruik van de tafelcirkelzaag. Door passende voorzorgsmaatregelen die hierna worden beschreiben, kan ditECHTER worden voorkomen.

a. Ga nooit in een directe lijn met het zaagblad staan. Blijf.altijd aan de kant van het zaagblad staan waar zich ook de aanslagrail bevindt. Bij een terugslag kan het werkstuk met hoge

snelheid waar personen worden geslingerd die voor en in een lijn met het zaagblad staan.

b. Blijf met uw handen uit de buurt van het zaagblad als u aan het werkstuk trekt of het ondersteunt. U kunt per ongeluk in contact komen met het zaagblad of een terugslag kan ertoe leiden dat uw vingers maar het zaagblad worden getrokken.
c. Houd en druk het werkstuk dat wordt afgezaagd nooit gegen het draaiende zaagblad. Als u het werkstuk dat wordt afgezaagd gegen het zaagblad drukt, leidt dat tot klemmen en een terugslag.
d. Lijn de aanslagrail parallel aan het zaagbladuit. Een Niet-uitgelijnde aanslagrail drukt hetwerkstuk gegen het zaagblad en veroorzaakteen terugslag.
e. Gebruik bij verdekte zaagsneden (bijv. groeven, kerven of splitsen in de omslagproceduree) een drukelement om het werkstuk gegen tafel en aanslagrail te leiden. Met een drukelement sunt u het werkstuk bij een terugslag beter controleren.
f. Wees bijzonder voorzichtig bij het zagen in Niet-zichtbare gebieden van gemonteerde werkstukken. Het induikende zaagblad kan in objecten zagen die een terugslag hunnenveroorzaken.
g. Ondersteun grote platen om het risico van een terugslag door een klemmend zaagblad te verminderen. Grote platen konnen onder het eigengewicht doorbuigen. Platen要去en overal worden ondersteund waar ze over het tafelloppervlak uitsteken.
h. Wees bijzonder voorzichtig bij het zagen van werkstukken die zichn gedraaid, knopen bevatten, zichn verrormd of Niet over een rechte kant beschikken waarop ze met een verstekaanslag of langs een aanslagrail konnen worden geleid. Een verrormd, knopen bevattend of gedraaid werkstuk is instabel en leidt tot een onjuiste uitlijning van de zaagvoeg met het zaagblad, tot klemmen en tot een terugslag.
i. Zaag nooit meerere op elkaar of acheer el-kaar gestapelde werkstukken. Het zaagblad kan een ofeer delen grijpen en een terugslagveroorzaken.
j. Als u een zaag waarvan het zaagblad in het werkstuk steekt,weer wilt starten,centreert

u het zaagblad in de zaagvoeg zo dat de zaagtanden Niet in het werkstuk�n blijven haken. Als het zaagblad klemt, kan het werkstuk worden opgetild en een terugslag wordenveroorzaakt als de zaag opnieuw worden gestart.

k. Houd de zaagbladen schoon, scherp en voldoende vertand. Gebruik nooit verrormde zaagbladen of zaagbladen met geschueurde of gebroken tanden. Scherpe en juist vertande zaagbladen beperken klemmen, blokkeren en een terugslag tot een minimum.

Veiligheidsinstructies voor de bediening van tafelcirkelzagen

a. Schakel de tafelcirkelzaag uit en haal de stekker uit het stopcontact voordat u het tafelinzetstuk verwijdert, het zaagblad verrangt, instellenen aan het spouwmes of de beschemkap van het zaagbladuitvoert en als de machine zonder toezicht worden gelaten.Voorzorgsmaatregelen dienen ervoor om ongevallen te voorkomen.
b. Laat de tafelcirkelzaag nooit zonder toezicht draaien. Schakel het elektrische gereed-schap uit en laat het Niet achefter voordat het volledig tot stilstand is gekomen. Een zaag die zonder toezicht draait, vormt een onge-controleerd gevaar.
c. Plaats de tafelcirkelzaag op een plek die vlak is en goed is verlicht en waar u veilig kunt staan en uw evenwicht kunt houden. De locatie moet genoeg ruimte bieden om goed te kunnen omgaan met de groote van uw werkstukken. Wanorde, onverlichte werkplaatsen en oneffen, gladde vloeren hunnen ongevallen verroorzaken.
d. Verwijder regelmatig zaagsel onder de zaagtafel en/of uit de stofafzuiig. Opgehoopt zaagsel is brandhaar en kan vanzelf ontvammen.
e. Zet de tafelcirkelzaag goed vast. Een nicht goed vastbezette tafelcirkelzaag kan bewegen of omvallen.
f. Verwijder stelgereedschap, houtresten enz.uit de tafelcirkelzaag voordat u deze inschakelt. Afbuiging of möglichk klemmen+kunne gevaarlijk+zijn.
g. Gebruik alkijd zaagbladen die de juiste grootte en een geschikt opnamegat (bijv. ruitvormig of rond) hebben. Zaagbladen die nicht bij

de montagedelen van de zaag passen, lopen onregelmatig en leiden tot controverlies.

h. Gebruik nooit beschadigd of onjuist montagematerialiaal van zaagbladen zoals flenzen, sluitingen, schroeven of moeren. Dit montagematerialiaal van zaagbladen is speciaal voor uw zaag ontworpen, voor eeneilig gebruik en optimale prestaties.
i. Ga nooit op de tafelcirkelzaag staan en gebruik de tafelcirkelzaag nicht als trapje. Er kan ernstig lichamelijk letsel ontstaan als het elektrische gereedschap omvalt of als u per ongeluk met het zaagblad in contact komt.
j. Zorg ervoor dat het zaagblad in de juiste draairichting is gemonteerd. Gebruik geen schuurschijven of staalborstels met de tafelcirkelzaag. Ondeskundige montage van het zaagblad of het gebruik van Niet-aanbevolen accessoires kan tot ernstig lichamelijk letsel leiden.

5.3 Machinespecifieke veiligheidsinstructies

• Er mag alleen gereedschap worden gebruikt dat voldoet aan EN 847-1.
• Hiermee worden dus de door de fabrikant in deze gebruiksaanwijzing aanbevolen zaagbladen bedoeld.
• Er mogen alleen zaagbladen met de volgende gevevens worden gezruikt: Diameter zaagblad 225 mm; Zaagbreedte 2,5 mm, opnamegat 30 mm; Rugdikte max. 2,2 mm; geschikt voor toerentallen tot 4200min^-1 .
• Zaagbladen van HSS-staal (hooggelegeerd sneldraaistaal)月至en toegepast.
• De zaagbreedte van het zaagblad moet groter en de rugdikte moet kleiner�n dan de dikte van het spouwmes van 2,2 mm.
• Het gereedschap要去 voor de te bewerken grondstof geschiktহ.
• Vervormde zaagbladen of zaagbladen met barstjes en met stompe of defeche snijvlakken mogen nicht worden gebruikt.
• Bij de montage van de gereedschappen要去 voor worden gezorgd dat het opspannen op de gereedschapsnaaf of het spanvlak van het gereedschap plaatsvindt en dat de snijvlakken Niet met elkaar of met de spanelementen in aanraking komen.

• Bevestigingsschroeven en -moeren要去en met gebruik van geschikte sleutels enz. en met het door de fabrikant aangegeven draaimoment worden aangedraaid.

• De spanvlakken moeten worden vrijgemaakt van vuil, vet, olie en water.

• Spanschroeven要去en volgens de aanwijzingen van de fabrikant worden aangedraaid.
• Het verlengen van de sleutel of het aandraaien met behulp van hamerslagen is Niet toegestaan.
• De gereedschappen moeten in een geschikte kist worden getransporteerd en bewaard.
• De machine mag alleen worden gebruikt als alle beveiligingsinrichtingen zich in de beschreiben positie bevinden en als de machine in goede staat verkeert en goed is onderhoden.
• Vervang een versleten of beschadigde (bijv. ingezaagde) bodemplaat onmiddelijk.
• Deoperators要去voldoende in het gebruik, deinstelling en de bediening van de machine zich geschoold.
• Fouten van de machine, inclusief de scheidende beveiligingsinrichtingen of het gereedschap, moeten bij de ontdekking ervan direct aan het onderhoudspersoneel worden gemeld. Pas als de fouten zijn verholpen, mag de machine waar worden gezruikt.

Ikte persoonlijke beschermingsmiddelen: derming voor de

verminding van het risico op slechthorendheid,veiligheidsbril,zurstofmasker voor de

vermindering van het risico op het inademen van stof dat schadelijk is voor de gezondheid, gezilgheidshandschoenen bij het hanteren van gereedschappen en ruwe grondstoffen.

• Om de geluidsontwikkeling te minimisieren, moet het gereedschap zich geslepen en要去en alle elementen voor de lawaireductie (afdekkingen enz.) gezijn ingesteld.
• Bij het zagen van hout要去 de machine op een afzuigapparaat conform EN 60335-2-69, stokklasse M, worden aangesloten.
• Om het vrijkomen van stof te minimalisieren, moet de machine op een geschikt afzuigapparaat worden aangesloten en要去en alle elementen voor de stofafzuiiging (afzuigkap enz.) goed+zijn ingesteld.
  -Bewerk geen asbesthoudend materiaal.
• Zorg voor voldoende verlichting van de ruimte of de werkplek.

• Neem bij het zagen de juiste werkpositie in:

• vooraan aan de operatorkant;
  -recht gegenover de zaag;

• naast de zaagbladlijn.

• Gebruik de meegeleverde duwstok om het werkstuk veilig voor bij het zaagblad te leiden.

• Gebruik alkijd het meegeleverde spouwmes en de beschemmkap. Let op hun correcte instelling zoals in de bedieningshandleiding is beschreiben. Een Niet correct ingesteld spouwmes en het verwijderen van veiligheidsrelevante onderdelen, zoals de beschemmkap,+kunnen tot ernstig letsel leiden.

• Lange werkstukken要去en door een geschikte inrichting zo worden ondersteund dat deze er horizontal op liggen.
• Vóor deervanging van het gereedschap en voor het verhopen van storingen, zoals het verwijden van ingeklemde splinters, moet de stekkeruit de contactdoos worden gehald.
• Verwijder geen zaagresten of andere werkstukdelen uit het zaaggebied zolang de machine draait en de zaageenheid zich nog Niet in deruststand befindt.
• Als het zaagblad is geblokkeerd, schakelt u de machine direct uit en haalt u de stekker uit het stopcontact. Verwijder pas daarna het ingeklemde werkstuk.
• Groeven is alleen met een geschikte beveiligingsinrichting, bijv. een tunnelbeveiligingsinrichting boven de zaagtafel, toegestaan.
• Direct na werkzaaamheden waarvoor het verwijderen van de beschermkap nodig was, beslilstweer de veiligheidsnrichtingen installereren, ziehoofdstuk 6.2b
• Cirkelzagen moot Niet voor het makeen van uitsparingen (groeven in het werkstuk) worden gezruikt.
• Tijdens het transport van de machine moet de bovenste beschermkap het bovenste gedeelte van het zaagblad afdekken.
• De bovenste beschermkap mag nicht als hand-greep voor het transport worden gezruikt!
• Berg de duwstok in de waarvoor bedoelde accessoirehouser van de machine op als u deze Niet gezruikt.
• Gebruik alleen originele accessoires en hulp-middelen van Festool.
• Het is verboden eigene hulpmiddelen zoals een duwstok, geleiders enz. te gebruiken.
• Controller voor de werkzaamheden of de beschemkap en de splinterbescherming vrij hunnen bewegen en op de tafel liggen.
• Om oververhitting van het zaagblad of smelten van de kunststof te vermiijden, stelt u voor het zaagmaterialiaal het juiste toerental in en oefent u bij het zagen geen overmatige druk uit.

• Schakel de zaag voor het metaalzagen met de aardlekschakelaar in.

• Controller regelmatig de stekker en de kabel en LASTEZ bij beschadiging door een geauto-riseerde onderhoudswerkplaats vernieuwen.

5.4 Emissiewaarden

De volgens EN 62841 (zie EG-conformiteitsverklaring) bepaalde geluidswaarden bedragen gewoonlijk:

$$ \begin{array}{l} \text {G e l u i d s d r u k n i v e a u} \quad L _ {P A} = 8 4 \mathrm {d B} (A) \ \text {G e l u i d s v e r m o g e n s n i v e a u} \quad L _ {W A} = 9 8 \mathrm {d B (A)} \ \text {M e e t o n z e k e r h e i d s t o e s l a g} K = 3 \mathrm {d B} \ \end{array} $$

VOORZICTHIG

Het bij de werkzaamheden ontstane lawaai beschadigt het gehoor.

▶ Draag een gehoorbescherming!

• De aangegeven waarden van de geluidsemissies zijn volgens de standardtestmethode gemeten en+kennen voor de vergelijkking:tussen gereedschappen worden geraadpleegd.
• De aangegeven geluidsemissies mogen ook voor een voorlopige beordeling van de geluidshinder worden gezruikt.

VOORZICHTIG

De geluidsemissies können - afhankelijk van de manier waarop het elektrische gereedschap worden gebruikt, welk soort werkstuk worden bewerkt - tijdens het werkelijk gebruik van het gereedschap van de specificaties afwijken.

Veiligheidsmaatregelen ter bescherming van de bediener vastleggen die baseren op een beoordeling van de belasting tijdens de feitelijke gebruiksomstandigheden. (Hierbij moet rekening gezchoolen worden met de bedrijfs-cyclus, bijvoorbeeld tijden waarop het elektrische gereedschap uitgeschakeld is en dergelijke waar bij het weliswaar ingeschakeld is, maar zonder belasting loopt.)

5.5 Restrisico's

Ook wonneer u zich aan alle relevante bouwvoorschriften houdt, kunnen zich bij gebruik van de machine nog gevaarlijke situatuies voordoen, bijv. als gevolg van:

• het wegliegen van werkstukdelen,
• het wegliegen van werkstukdelen bij beschadigd gereedschap,
• geluidsemissie,
• houtstofemissie.

6 Plaatsing, inbedrijfstelling

WAARSCHUWING

Kans op ongevalten als de machine bij een Niet-toegestane spanning of freiouctie worden gebruikt.

• De netspanning en de frequentie van de stroombron moeten met de gegevens op het typeplaatje van de machine overeenkommen.
  In Noord-Amerika mogen alleen Festool-machines met een spanning van 120 Volt worden gebruikt.
  ▶Controleer voordat u het werktuig gaat gebruiken de beweegbare toevoerkabel en devork. Laat de gebreken door een vakbekwame service herstellen.
• Gebruik buiten de gebouwen uitsluitend goedgekeurde verlangkabels en kabelverbindingen.

6.1 Plaatsing van de machine

Zorg ervoor dat de vloer rondom de machine vlak is, in goede staat verkeert en vrij is van losse rondslingerende voorwerpen (bijv. spanen en zaagresten).

① De machine kan met of zonder uitgeklap poten worden geplaatst.

Voor het uitklappen van de poten: Draai de vier draaiknoppen [1-11] tot de aanslag los.

▶ Klap de potenuit [1-1] en draai de draaikoppen [1-11] vast.

Opdat de machine veilig staat, kan de lenghte van een poot worden bijgesteld door aan de aflsuit-kap [1-12] te draaien.

6.2 Vóor de eerste inbedrijfstelling

6.2a Greepknop monteren

Schroef de meegeleverde draaiknop [2-6] in de trekstang door de draaiknop maar links te draaien.

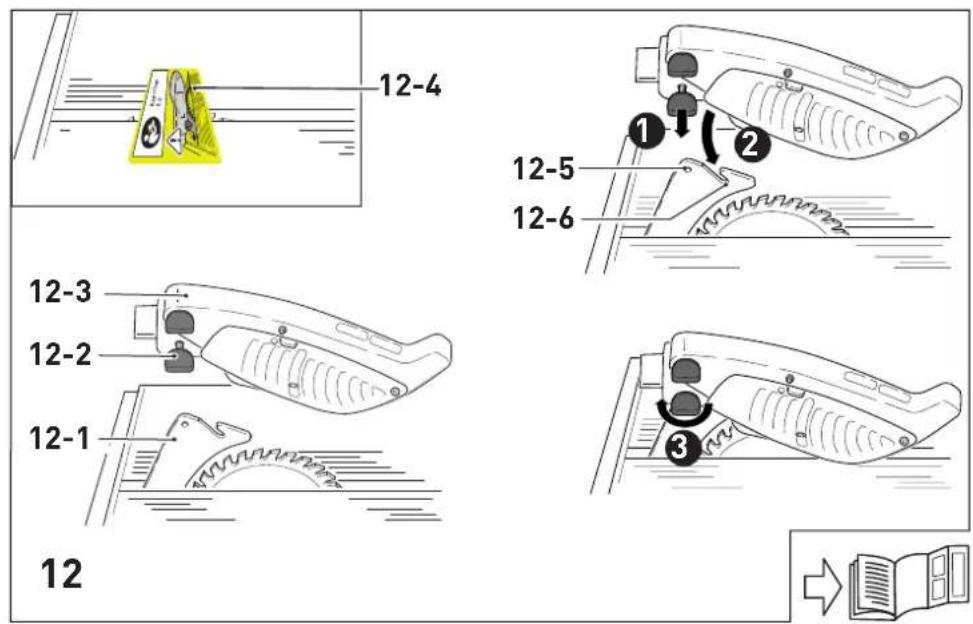

6.2b Beschermkap monteren (afbeeling 12)

▶ verwijder de geleveiligheidsstickers [12-4].
- stel de zaag in op de maximale zaagdiepte en stel het verstek in op 0^ .
trek het spouwmes [12-1] in de bovenste positie.
Pak de beschermkap [12-3] vast en draai de schroef [12-2] er helemaaluit.

2 Plaats de beschermkap [12-3] op het spouwmes [12-1]. Steek�bij het in de beschermkap [12-3] ligngende taatsblok in de groef [12-6] op het spouwmes [12-1] en steek de schroef [12-2] door het gat [12-5] in het spouwmes [12-1].
3 Draai de schroef [12-2] vast.

6.2c Montage van de hoegaanslag

Schuif de handgreep van de hoekaanslag in de nulpositie (afbeelding 15). Draai deschroef [3-6] vast (afbeelding 3] en bevestig deze op de tafel.

6.3 Transport

Houd het elektrische gereedschap voor het transport aan de handgrepen aan de zijkanten vast [1-13]. Nooit aan de veiligheidsafdekking beethovenen of Transporteren.

Vergrendel het zaagaggregaat in de nulpositie.
- Verwijder alle aanbouwdelen van uw zaag en wikkel de kabel om de kabelhouser.
▶Klapevt.de poten in.

Voor het transport op korte afstanden is de pte machine van transportrollen voorzien.

Pak het gereedschap aan de handgrepen [1-13] vast en trek het maar de gewensteplaats.

6.4 In-/uitschakelen

① Vanwege het hoge vermogen van de motor raden we een 16 A-zekering aan.

Voor het inschakelen: Druk op de groene inschakelaar [1-2]. De rode toets is de uitschakelaar.

7 Installingen aan de machine

WAARSCHUWING

Kans op ongevallen, elektrische schok

Haal voor alle werkzaamheden aan de machine altijd de stekker uit het stopcontact.

7.1 Elektronica

De machine bezit volledige-golfelektronica met de volgende kenmerken:

Zachte aanloop

De elektronisch geregelde zachte aanloop zorgt voor een aanloop zicher schokken van de machine.

Toerentalregeling

Het toerental kan (alleen CS 70 EBG, CS 70 EG [110 V]) met de stelknop [2-1] traploosussen 2000 en 4200min^-1 worden ingesteld. Daarmee kunt u de zaagsnelheid optimaal aan het desbetreffende materiaal aanpassen.

#	\( {\mathrm{n}}_{0}\left\lbrack {\mathrm{{min}}}^{-1}\right\rbrack \# \mathrm{n} \)		\( {}_{0}\left\lbrack {\mathrm{{min}}}^{-1}\right\rbrack \)
1~	2000 4 ~ 3300
2~	2400 5 ~ 3800
3~	2800 6 ~ 4200

Het vooraf ingestelde motortoerental worden elektronisch constant gehonden. Hierdoor worden ook bij belasting een gewelijkblijvende zaagsnelheid bereikt.

Overbelastingsbeveiling

Bij extreme overbelasting van de machine worden de stroomtoevoer gereduceerd. Als de motor enigeijd worden geblokkeerd, worden de stroomtoevoer volledig onderbroken. Na de opheffing van de overbelasting of de uitschakeling van de machine is de machine waaronthoor gebruik.

Temperatuurbveeligig

Bij een te hoge motortemperatuur wordt de stroomtoevoer en het toerenal gereduceerd. De machine draait alleen nog met verminderd vermogen om een snelle afkoeling door de motorventilatie mogelijk te makeen. Na de afkoeling gaat de machine weer vanzelf over op een hoger toerenal.

Rem (alleen CS 70 EBG)

Bij het uitschakelen worden het zaagblad in 3 seconden elektronisch tot stilstand afgeremd.

Herstartbeveiliging

De ingebouwde onderspanningsspoel voorkomt dat de machine na een spanningsonderbreking wee automatisch start.

De machine moet in dit geval weeR worden ingeschakeld.

8 Gebruiksmogelijkheden

De machine kan als tafelcirkelzaag of als trekkirkelzaag worden gebruikt.

8a Tafelcirkelzaag (afbeelding 1)

Maak eerst de vergrendeling van de zaag los door de draaiknop waar links te draaien [2-6].

Trek dan aandezelfde draaiknop [2-6] de zaag\ aar voren.

Na enkele millimeters sunt u de vergrendel-hendel [1-9] maar beneden drukken.
Bij nog meer waarachteren duwen worden de vergrendelhendel in de trekstang vergrendeld en worden de zaag in het midden van de tafel bevestigd.

Het zaagaggregaat bevindt zich nu in een centra- le tafelpositie en de machine kan als tafelcirkelzaag worden gebruikt.

8b Trekcirkelzaag (afbeelding 3)

Maak de vergrendeling van de zaag los door de draaiknop maar links te draaien [2-6].

Nu kan het zaagaggregaat hiermee voor treksneden heen en weer worden bewogen. De awhiletse beweging worden door een veerkracht ondersteund.

8.1 Extra poten [1-3]

Gebruik de extra poten.altijd in combinatie met een tafelverlenging, tafelverbreding of eenschuiftafel.

Draai de schroef [1-4] los, zwenk de poot [1-3]uit tot deze op de vloer staat en draai de schroef [1-4] weer vast.

8.2 Montage van de accessoirehouser

Zie afbeelding 13 en 14.

Let er bij het monteren van de twee afzonderlijke delen op dat de lippen van de springsloten goed in elkaar grijpen en vastklikken.
Bekijk ook op de achterkant van de accessoirehouser wat de juiste positie van de springsloten in de zekeringsbeugels is.

Voor versteklangssneden moet de hoekaanslag zich aan de rechterkant van de tafel bevinden.

8.4 Inschakelen bij metaalzagen

Schakel de zaag voor het metaalzagen met de aardlekschakelaar in.

8.5 Instelpositie make

Om instellingen aan de machine uit te voeren, moet de zaag.altijd in de instelpositie worden gebracht:

Bij de levering is de zaag in de ruststand vergrendeld.

Maak de vergrendeling los door de draaiknop,
haar links te draaien [2-6] en trek de zaag
haar voren.
▶Druk op de vergrendelhendel [1-9].

De zaag worden nu in de centrale positie vergrendeld.

8.6 Zaaghoogte instellen

Om de zaaghoogte in de instelpositie traploos van 0 tot 70~mm in te stellen:

▶Draai aan de zaaghoogte-instelling [1-10].

Een nauwkeurige zaagsnede worden b als de ingestelde zaaghoogte 2-5 mm groter is dan de werkstukdikte.

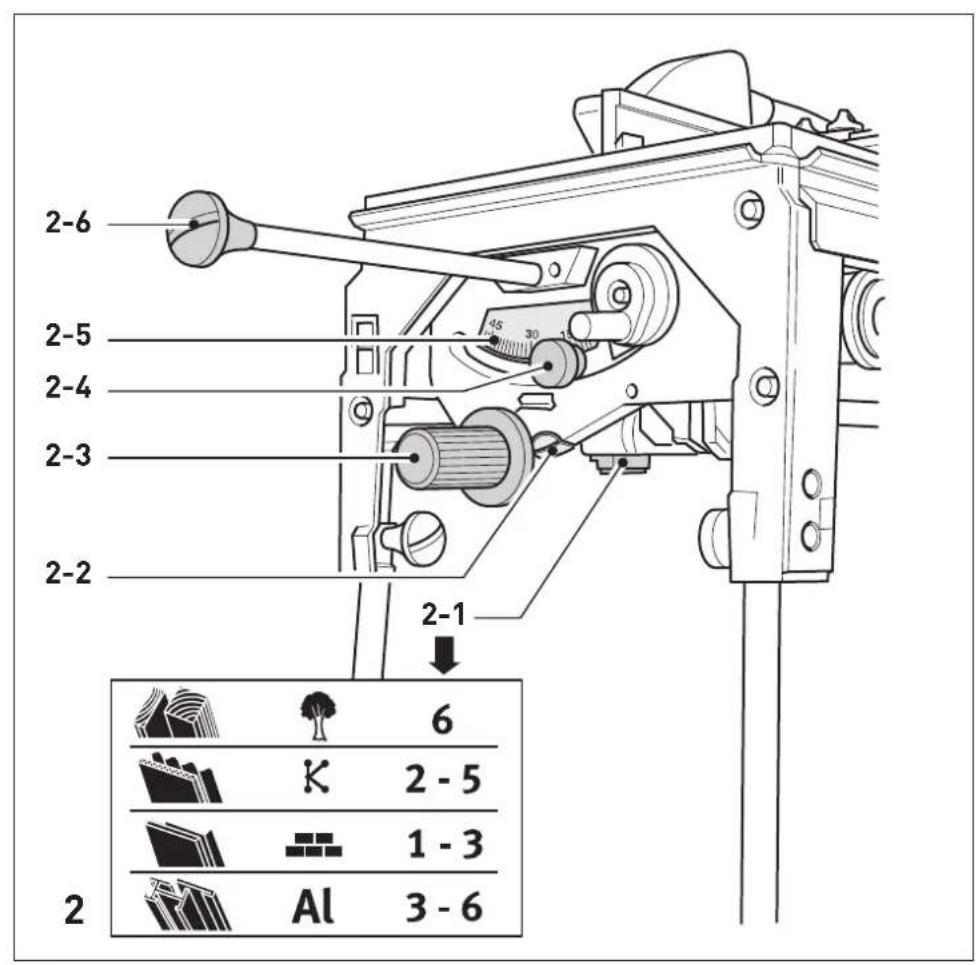

8.7 Verstekhoek instellen

Het zaagblad kan in de instelpositie:tussen 0^ en 45^ worden gedraaid:

Draai de draaiknop [2-4] los.
Stel de verstekhoek met behulp van de schaal [2-5] op de draaigreep [2-3] in.
Draai de draaiknop [2-4] vast.

Voor nauwkeurige paswerkzaamheden (achtersneden aan de stootranden) kan het zaagblad met telkens 2^ boven de beiden eindposities worden gedraaid.

Daarvoor houdt u in de eindpositie de toets [2-2] ingedrukt.

Het zaagblad kan nu met de draaigreep [2-3] tot -2^ of 47^ worden gedraaid. Bij het loslaten van de toets [2-2] zijn de 0^ - en 45^ -aanslagen waar actief.

8.8 Gereedschap wisselen

WAARSCHUWING

Kans op ongevallen, elektrische schok

Haal voor alle werkzaamheden aan de machine altijd de stekker uit het stopcontact.

VOORZICHTIG

Heet en scherp gereedschap

Gevaar voor letsel

Veiligheidshandschoenen dragen.

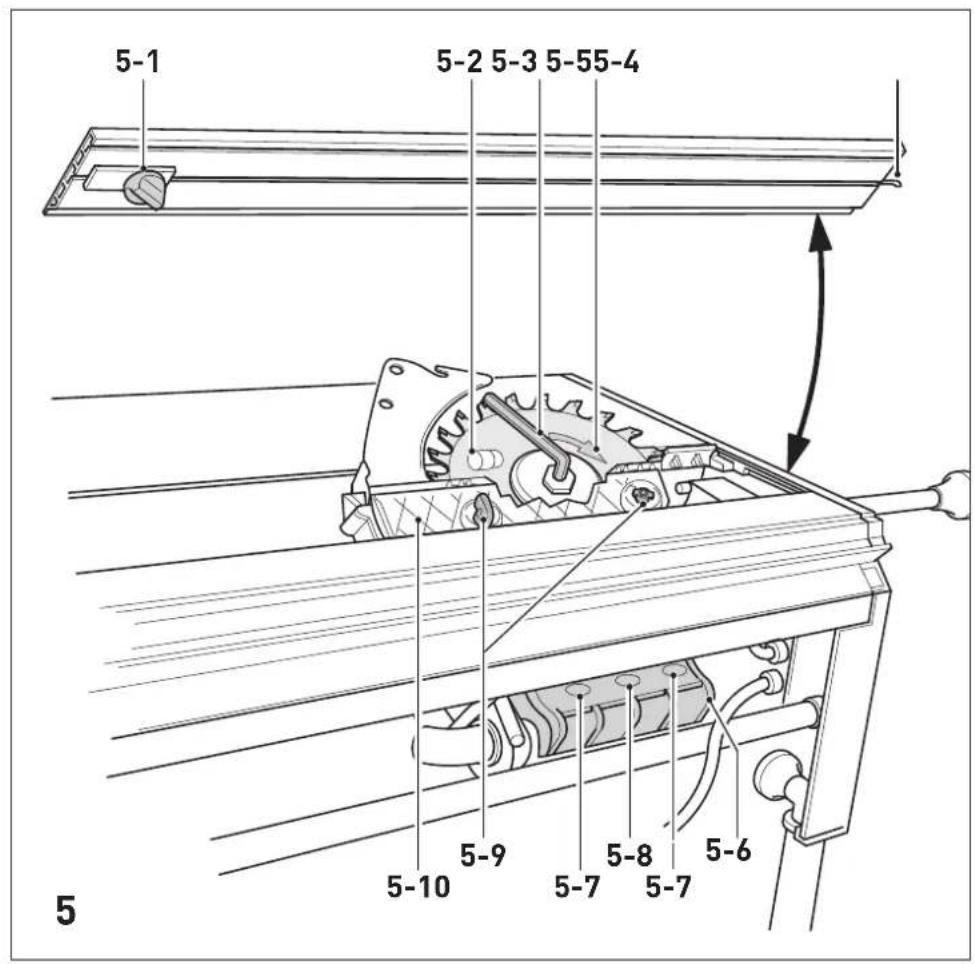

Zaagblad demonteren

Draag handschoenen bij de vervanging van het gereedschap, maar nicht bij het zagen.

Vergrendel de zaag in de instelpositie.
Stel de grootste schuine stand en de maximale zaaghoogte in.

Maak met de draaiknop [5-1] de klem van het inzetstuk los.
Schuif de klemplaat maar voren.

• Til het tafelinzetstuk [1-7] op door het aan de achterkant aan de onderkant vast te pakken en haal het maarachten van de tafel.
  Verwijder de beschermkap (zie hoofdstuk: beschermkap monteren).
  Haal de inbussleutel [5-3] uit de houder van de zaagbladafdekking [5-10].

ikt Maak de vergrendelingen los met de draaiknop [5-9] met de draaiknop en de inbussleutel [5-3] en draai de zaagbladafdekking [5-10]
aar beneden.
Steek de inbussleutel [5-3] in de bevestigings-schroef van het zaagblad.
Houd de spilstop [5-2] (achter het zaagblad) ingedrukt en draai de zaagas met de inbussleutel zover tot de spilstop [5-2] vergrendelt en de zaagas blokkeert.

① De bevestigingschroef van het zaagblad heeft een linkse schroefdraad.

Maak de bevestigingschroef van het zaagblad los door deze krachtig met de klok mee te draaien en verwijder de spanflens en het zaagblad.

Zaagblad monteren

WAARSCHUWING

Gevaar voor letsel

Let bij het gebruik van een新模式 zaagblad op de draairichting: De draairichting op het zaagblad [5-4]要去 met de draairichting van de machine overeenkomen, die de pijlmarkering op de beschermkap [5-10].

▶Plaats het zaagblad.
Schroef het zaagblad en de flens met de bevestigingsschroef van het zaagblad op de zaagas vast.
▶Draai het zaagblad tweeemaal met de hand door om vast te stellen of het zich vrij beweegt.

▶ Sluit de zaagbladafdekking [5-10] en monteer de beschermkap, zie hoofdstuk 6.2b.
Steek de inbussleutel [5-3] weer in de houder.
Om het tafelinzetstuk [1-7] in de tafel teplaatsen,plaatst u de uitstekende veerplaat [5-5] van het inzetstuk eerst vooraan in het tafelframe. Let er waar bij op dat het te bewerken oppervlak stofvrij is.
- Plaats het inzetstuk en schroef het met de klem en de draaiknop [5-1] vast.

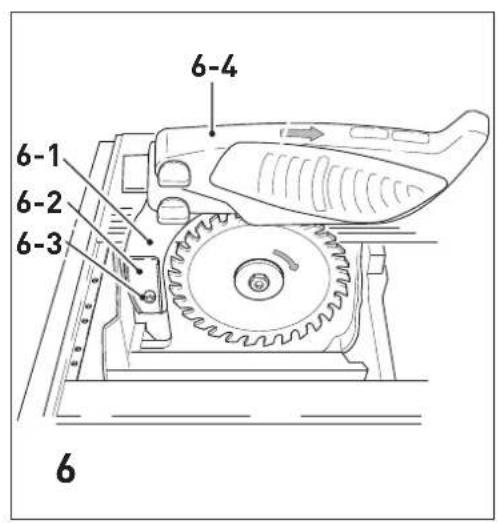

8.9 Spouwmes instellen

Het spouwmes [6-1] kan zo worden ingesteld dat de afstand tot de tandkrans van het zaagblad 3 tot 5mm is.
Haal de inbussleutel [5-3]uit de houder van de zaagbladafdekking [5-10].
Draai de schroeven [6-3] er met de inbus-sleutel uit en haal ze samen met het klemstuk [6-2]weg,

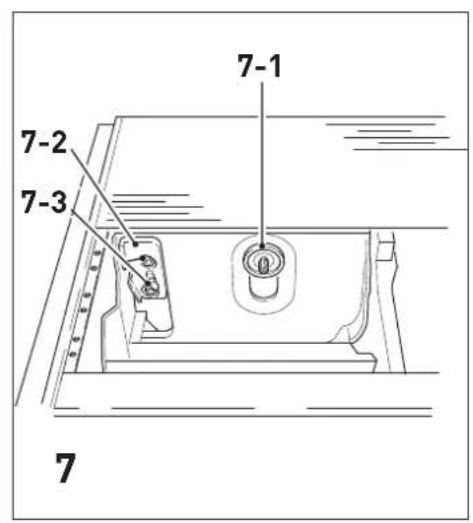

Na het losdraaien van de twee schroeven [7-3] kan het geleidingsstuk [7-2] in verticale richting worden verschoven om de afstand:tussen het spouwmes en het zaagblad in te stellen.

• Monteer het spouwmes en het klemstuk waar als de instelling is uitgevoerd en draai alle schroeven vast.

8.10 Aanslag

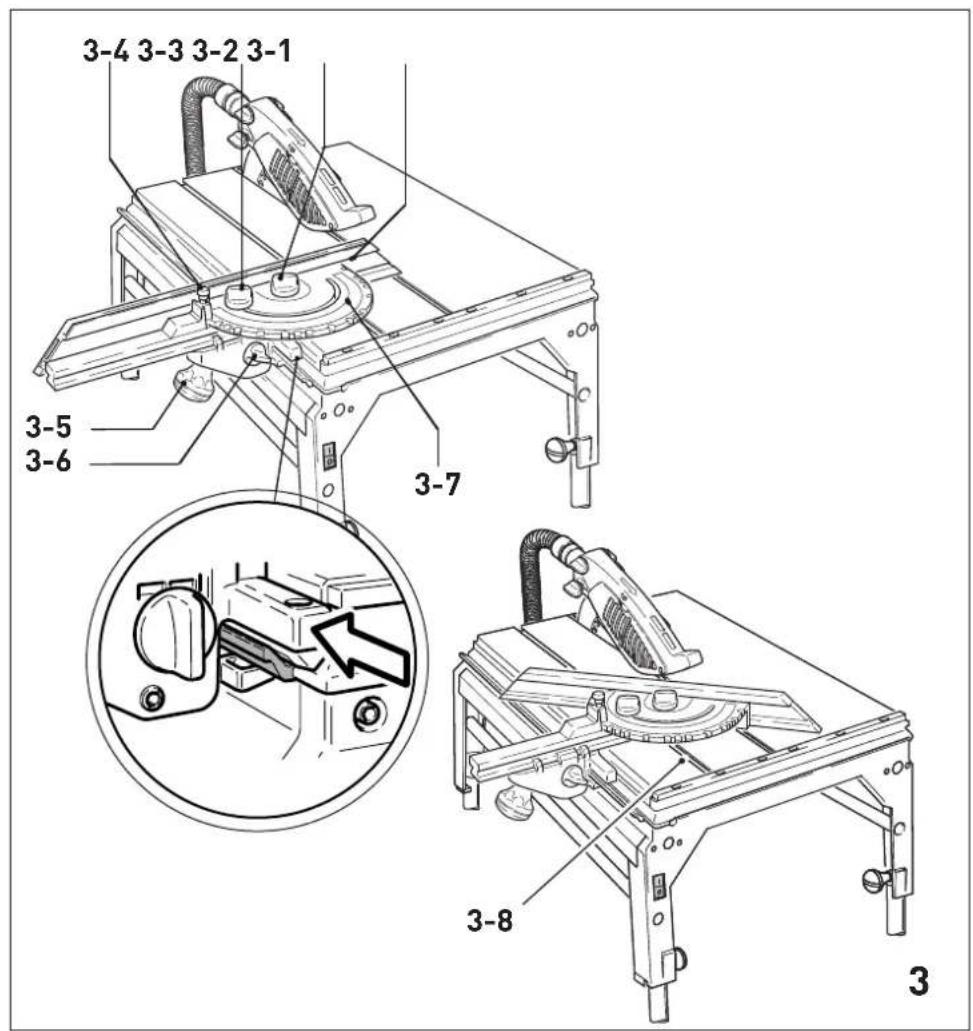

De meegeleverde aanslag kan, zoals in afbeelding 3 worden weergegeven, aan alle vier kanten van de machine worden bevestigd.

De aanslag bildde volgende verstelmogelijkheden:

De aanslag kan als lengteaanslag (afbeelding 1) of als dwarsaanslag of hoekaanslag (afbeelding 3) worden gebruikt.

Lengteaanslag:

Draai de schroef [3-3] los en til de fixeerpen [3-4] op, stel de hoek met behulp van deschaal in op 0^ klik de fixeerpen vast en draai de schroef [3-3] vast.
Draai de schroef [3-2] los en stel de lat [3-1] zo in dat de driehoekige pijl maar het groene labelveld wijst, zie details [1-6]. Draai daarna de schroef [3-2] vast.

Schuif de hoekanslag in de zijdelingse groef van de tafel (afbeelding 3 detail). Schuif.Deze zover tot de handgreep van de hoekanslag het groen gemarkeerde veld aan de zijkant van de tafel bedekt, zie detail [1-5]. Draai daarna de schroef [3-5] vast.

Draai de schroef [3-6] los, stel de gewenste zaagbreedte in en draai de schroef weeR vast.

De hoekanslag kan als hoge of lage lengteaan-slag worden gebruikt. Hiertoe wordt de lat [3-1]rechtop of plat geplaatst.

De lage lengteanslag worden gebruikt om een bot- sing met de veiligheidsafdekking van het zaagblad te vermijden, bijv. bij versteksneden met een 45^ gedraaid zaagblad.

Dwars- en hoekaanslag:

Schuif de hoekaanslag in de groef van detafel, zie afbeeling 3 (detail) en draai deschroef [3-5] aan.

Draai de schroef [3-3] los en til de fixeerpen [3-4] op, stel de gewenste hoek op deschaal in (de fixeerpen klikt bij de meest gebruikelijke hoekinstellen gen vast) en draai de schroef [3-3] vast.
Draai de schroef [3-2] los en stel de lat [3-1] zo in opdat deutsche Niet tot in het zaagvlak reikt en draai de schroef [3-2] vast.

Verzeker u er voor aanvang van de werkzaamheden van dat alle draaiknopen van de hoekkaanslag� aangedraaid. De hoekkaanslag mag alleen in vaste positie en Niet voor het schuiven van het werkstuk worden gezruikt.

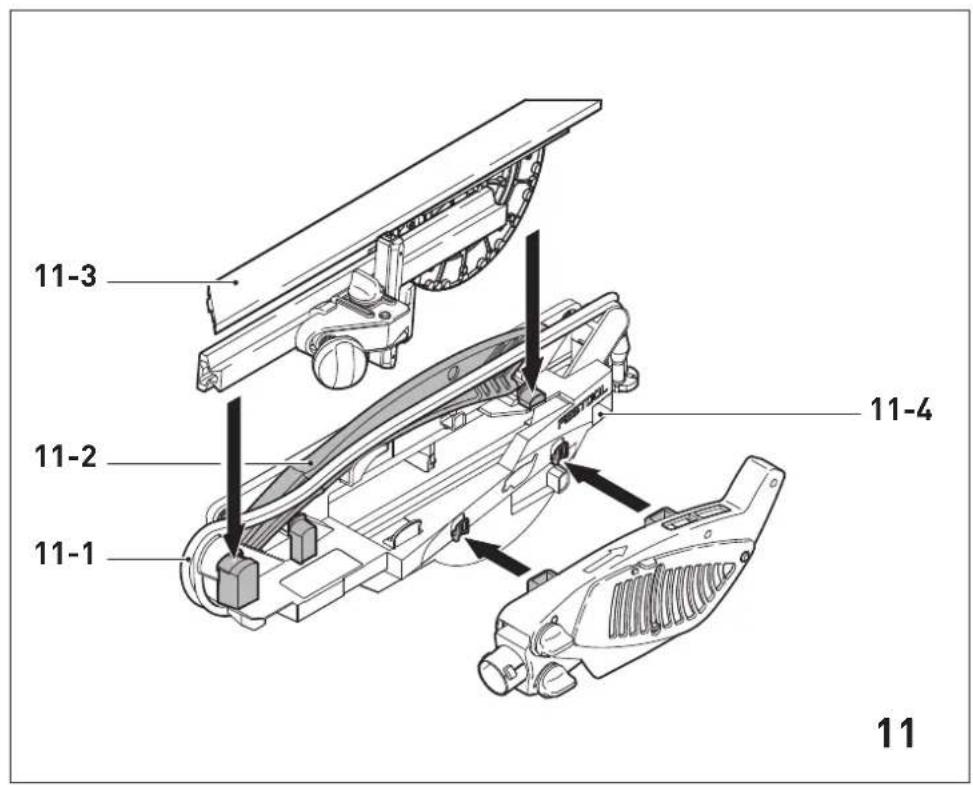

Klap de hoekaanslag [11-3] als u deze Niet gebruikt in de ruststand in (afbeeling 15) en leg deze in de accessoirehouser [11-4] (afbeeling 11).

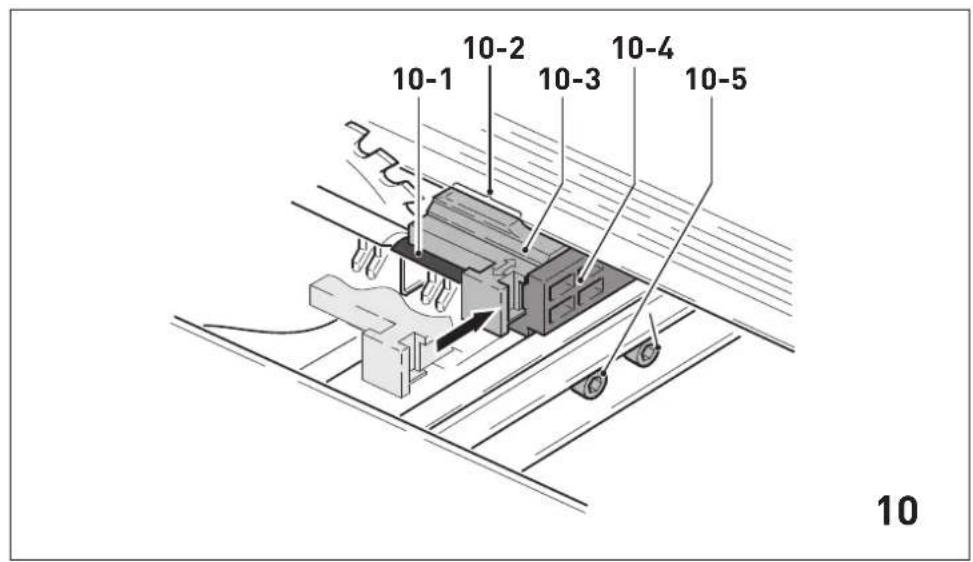

8.11 Splinterbescherming [10-3] monteren

WAARSCHUWING

Kans op ongevallen, elektrische schok

Haal voor alle werkzaamheden aan de machine algid de stekker uit het stopcontact.

AANWIJZING

Voer met de splinterbescherming geen schuine smeden uit. Demonteer de splinterbescherming na gebruik.

Draai de draaiknop [5-1] los.
Schuif de klemplaat maar voren.

• Til het tafelinzetstuk [1-7] aan de hinterkant op en verwijder het.

Stel het zaagblad op de minimale zaaghoogte in.

▶ Klap dekleine afdekking [10-1]narrbeneden.
Schuif de splinterbescherming [10-3] tot aan de aanslag zichwaarts in de houder [10-4].
- Plaats het tafelinzetstuk [1-7] en draai de draaiknop [5-1] vast.

Schakel de machine in en beweeg het zaagblad langzaam tot de maximale zaaghoogte maar boven.

Daardoor wordt de splinterbescherming ingezaagd. Voor een optimale werkung moet het verhoogde gedeelte [10-2] van de splinterbescherming iets (ca. 0,3 mm) boven het tafeloppervlakuitsteken.

Om de hoogte van de houder [10-4] te verstellen, draait u de twee schroeven los [10-5].

8.12 Afzuiging

WAARSCHUWING

Ingeademd stof kan de luchtwegen aantasten!

▶ Sluit de machine algid op een afzuiging aan.
▶ Draag bij stofproduender werkzaamheden een zuurstofmasker.

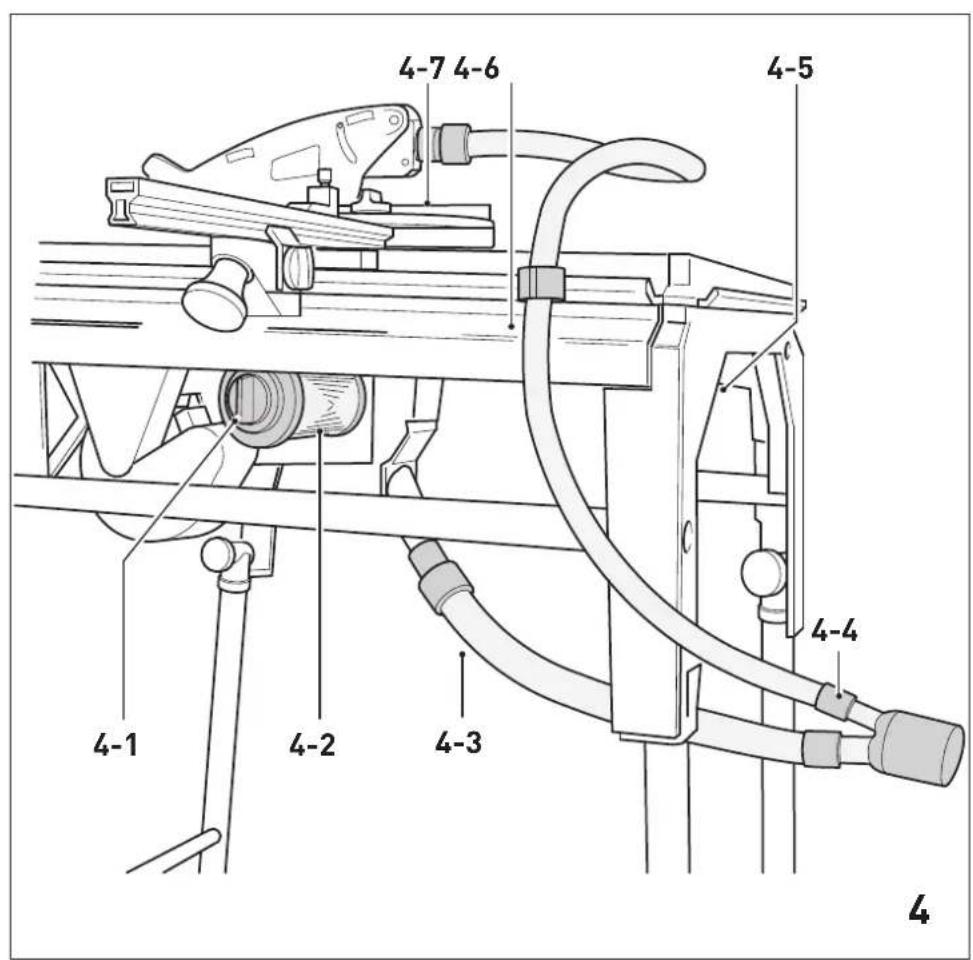

De PRECISIO heeft twee afzuigaansluitingen: de bovenste afzuigaansluiting met bajonetsluiting [4-7] met 27mm en de onderste afzuaansluiting [4-3]met 35mm . Voor de geleiding van de bovenste zuigslang maakt u de slanghouser [4-6] aan de aansluitklem van de zaagtafel vast.

De afzuigset CS 70 AB [4-4] (bij de CS 70 EBG bij de levering inbegren) brengt beiden afzuigaansluitingen bij elkaar zodate een mobiele stofzui-ger van Festool met aansluitsteunen 050mm kan worden aangesloten.

8.13 Schaal instellen

Schaal met bevestigingsschroeven zo nodig instellen op afwijkende zaagbladbreedte.

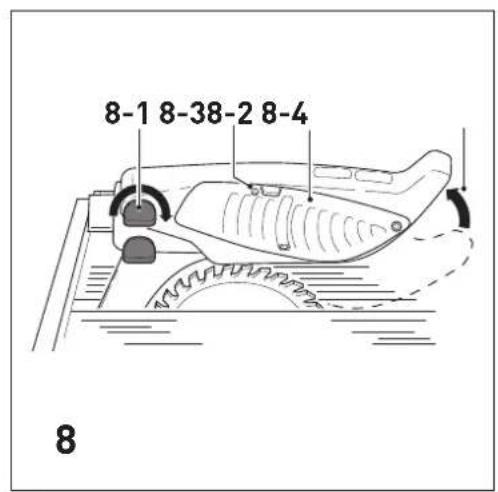

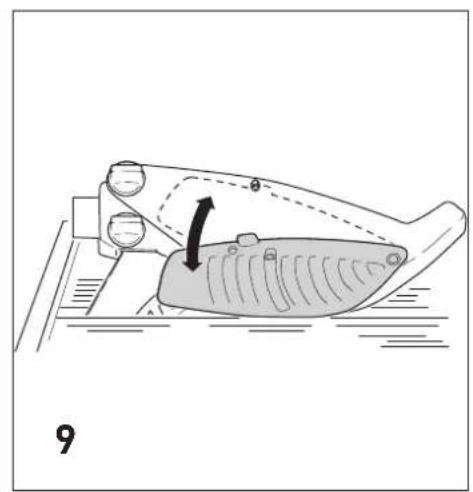

8.14 Installing van de beschemkap

Voor het instellen van de aanslagen kan de beschemmkap in de bovenste positie worden vastgeklikt.

Vergrendel de zichdelingse splinterbescherming [8-3] met de vergrendellip [8-2] in de bovenste positie.
Til de beschermkap in de bovenste positie [8-4] en draai de schroef [8-1] vast.
Na de instelling van de aanslagen draait u de schroef [8-1] weeer los en maakt u de zichdelingse splinterbescherming [8-3] los. Opm.: De beschemkap en de splinterbescherming要去en vrij op de bodemplaat liggen (afbeelding 9).
Als u de beschemkap nicht gebrukt, moet\ deze aan de accessoirehouser [11-4] worden\ vastgemaakt.

9 Werken met de machine

WAARSCHUWING

Gevaar voor letsel

Neem bij de werkzaamheden met de machine alle veiligheidsinstrumenties in acht!

• Verzeker u er voor aanvang van de werkzaamheden van dat alle draaikNOPpen van de aanslag en de machine zijn aangedraaid.
  Werk nicht met te große en te zware werkstukken die het gereedschap können beschadigen.

Werk om veiligheidsredenen NOOT zonder gemonteerde bovenste beschemkap [1-8] (behalte bij verdekte zaagsneden).
Voer maatinstellungen bij stilstand van de machine UIT.

Stel de bovenste beschemkap zo in dat unde op het werkstuk ligt.

9.1 Gebruik als tafelcirkelzaag

Bij tafelcirkelzagen is de zaag vast en worden het werkstuk bewogen.

Trek de zaag maar voren.

Laat de zaag langzaam maar achteren glijden.

Na enkele millimeters kunt u de vergrendel-hendel [1-9] maar beneden drukken.

Bij nog meer waarachterenduwen wordt de vergrendelhendel in de trekstang vergrendeld en wordt de zaag in het midden van de tafel bevestigtd (tafelcirkelzaagpositie).

9.1a Langssneden

Het zaagblad op het midden van de tafelplaatsen, zie hoofdstuk 9.1.
- Gebruik de hoekaanslag als langsgeber (afbeelding 1) om het werkstuk te geleiden.
Met behulp van de schalen kunt u de zaagbreedte instellen
Leid het werkstuk met de hand, de armen mo-gen zich waar bij Niet in de as van het zaagblad bevinden.

• Gebruik de duwstok [11-2] om het werkstuk voor bij het zaagblad te leiden.

Als u de duwstok nicht gebruikt, moet unde in de accessoirehouser [11-4] worden gelegd.

9.1b Hoekzaagsneden

Bij hoekzaagsneden moet de verstekhoek van het zaagblad worden ingesteld, zie hoofdstuk 8.7.

9.1c Verdekte zaagsneden

Bij uitvoering van verdekte zaagsneden dient in het bijzonder op een goede gereedschapsgeleiding te worden gelet. Druk hierbij het werkstuk stevig op de tafel. Kies een zodanige zaagvolgorde dat de reeds uitgezaagde werkstukkant nicht de aanslagkant is (terugslaggevaar).

Voor het werk

▶Verwijder de bovenste beschemkap [6-4].
Breng het spouwmes in de onderste vergrendelstand [6-1] door het met kracht neer te drukken.

Verdekte zaagsneden make

Bij uitvoering van verdekte zaagsneden dient in het bijzonder op een goede gereedschapsgeleiding te worden gelet. Druk hierbij het werkstuk stevig op de tafel. Kies een zodanige zaagvolgorde dat de reeds uitgezaagde werkstukkant Niet de aanslagkant is (terugslaggevaar).

Sponningen

Stel de snijdiepte en aanslag van de eerste kant van de sponning in.
Voer de eerste zaagsnede van de sponning uit door het werkstuk met de hand te geleiden. De armen mogen zich nicht in de as van het zaagblad bevinden.
- Gebruik de duwstok [11-2] om het werkstuk voor bij het zaagblad te leiden.
▶Keer het werkstuk om.
Stel de snijdiepte en aanslag van de tweede kant van de sponning in.
▶Voer de tweede zaagsnede van de sponningenuit.
- Gebruik de duwstok [11-2] om het werkstuk voor bij het zaagblad te leiden.

Sponningen aan werkstukken ≤ 12 mm met trekcirkelzaag (met geblokkeerd zaagblad)

• Gebruik de aanslag als dwarsaanslag (afbeeling 3).

Volg de instructies voor dwarssneden op (zie hoofdstuk 9.2a).

Gebruik bij het makeen van sponningen aan de korte kanf de aanslag NooIT als lengteaanslag.

Groven

Stel de zaagdiepte op het zaagblad in.
- Gebruik de aanslag als geleiding.
Leid het werkstuk met de hand, de armen mo- gen zich nicht in de as van het zaagblad bevinden.
- Gebruik de duwstok [11-2] om het werkstuk voor bij het zaagblad te leiden.
Herhaal het proces tot de gewenste groefdiepe. te.

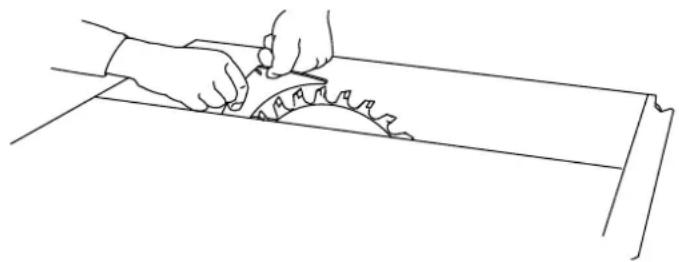

Na afloop van het werk

Breng na uitvoering van verdekte zaagsneden het spouwmes [6-1] wee in de bovenste stand enplaats de beschermkap [6-4].

Gecompliceerd proces voor verdekte zaagsneden

bijv. invalidzagen, splitsen in de omslagproceduredure, kerven en profielfrezen of uithollen zichniet toegestaan.

9.1d Drukelement

AANWIJZING

Gebruik voor verdekte sden een drukelement. Monteer het drukelement aan de aanslag en de tafel zodat het drukelement het werkstukijdens het zagen stevig gegen de bodemplaat drukt. Een drukelement maakt geen deel uit van de levering.

9.1e Lengtesneden met hellingshoek

• Gebruik bij het in lengte zagen met hellingshoek van materiaal met een kantlengte ≤ 150 mm uitsluitend de linker aanslag. Dit zorgt voor meer ruimte tussen aanslag en zaagblad.

9.2 Gebruik als trekcirkelzaag

9.2a Dwarssneden

• Plaats het zaagblad in dechterste tafelpositie,zie hoofdstuk 8b.
• Gebruik de hoekaanslag als dwarsgeleider of als hoekgeleider (afbeelding 3) om het werkstuk aan te leggen en vast te honden. In de groef [3-8] hunnen schroefklemmen (maken geen deel uit van de levering) voor de bevestigging van het werkstuk worden gestoken.

Voer de zaagsnedeuit:

Maak eerst de vergrendeling van de zaag los door de draaiknop waar links te draaien [2-6].
Trek aan bezelfde draaiknop [2-6] de zaag waar voren.
Beweeg het zaagaggregaat na de zaagsnede\ weer hebemaalaarachterenindeuitgangspositievoordatuhetwerkstukuitdehoekaanslaghaalt.

AANWIJZING: Opdat de bedieningselementen voor instellingen aan de zaag gemakkelijk toegankelijk zijn, kan de zaag door het omlaagdrukken van de vergrendelhendel [1-9] in de centrale positie worden vergrendeld. Als u de draaiknop [2-6] maar links draait, worden de vergrendeling waar losgemaakt.

9.2b Hoekzaagsneden

Bij hoekzaagsneden moet de verstekhoek van het zaagblad worden ingesteld, die hoofdstuk 8.7, de hoekaanslag bevindt zich aan de rechterkant van de tafel.

Bij versteksneden要去 de hoekaanslag worden ingesteld, zie hoofdstuk 8.10.

9.3. Duwstok

Als u de duwstok [11-2] nicht gebrukt, moet unde in de accessoirehouser [11-4] worden gelegd.

10 Onderhoud en verzorging

WAARSCHUWING

Kans op ongevallen, elektrische schok

Haal voor elke instelling, elk onderhoud of elke reparatie de stekker uit het stopcontact.

Alle onderhouds- en reparatiewerkzaamheden, waaroor het vereist is om de motorbehuzing te openen, mogen alleen in een geAutoriseerde onderhoudswerkplaats wordenuitgevoerd.
- Beschadigde veiligheidsvoorzieningen en onderdelen dieren volgens voorschrift in een erkende en gespecialiseerde werkplaats gerepareerd of verrangen te worden, voor zover niets anders in de gebruiksaanwijzing aangegeven is.

Klantenservice en reparatie alleen door fabrikant of door serviceworkplaatsen.

Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveonderden gebruiken! Bestelnr. op:

www.festool.nl/service

De machine is uitgerust met automatisch uitschakelbare speciale koolborstels. Zijn die versleten, dan volgt een automatische stroomonderbreking en komt de machine tot stilstand.

Pleeg regelmatig onderhoud aan uw machine om ervoor te zorgen dat deze goed blijft werken:

• Verwijder stofafzettings door deze af te zuigen.
• Houd geleidestangen schoon en vet ze regelmatin.
• Houd de tandwielen anschter de draaigreep [2-3] schoon.
  -Een versleten of beschadigdtafelinzetstuk [1-7] moet worden verrangen.
• Als waar beneden geallen houtsplinters het afzuigkanaal van de onderste beschermkap verstoppen, kan door de draaiknop [5-8] lost te draaien de klep [5-6] met onceveer 8 mm worden geopend om de verstopping te verhopen.

• Bij sterke verstoppen of klemmen van zaagsneden können de sluitingen [5-7] met de inbussleutel worden losgedraaid zodat de klep [5-6] volledig kan worden geopend. Vór de inbedrijfstelling要去 de klep waar worden gesloten.

• Wikkel na beeindiging van de werkzaamheden de stroomkabel [11-1] om de accessoirehouser [11-4].

• Een demper zorgtervoord het zaagaggregaatgelijkmatigoverde gehele treklengeterugloopt. Alsdatniethetgevalis,kan dedemper door de boring [4-5] opnieuw worden afgesteld. Een versterking van de dampwerking wordtbereikt door de instelschroefaar rechts te draaien.

Filterreiniging (alleen CS 70 EBG)

Als de uitschakelcycli van de temperatuurbewaking (zie hoofdstuk 7.1) zonder extreme overbelasting korte worden, moet u het luchtaanzug-filter [4-2] reinigen.

▶Draai de draaiknop [4-1] los.
Haal het filterinzetstuk weg.
Klop de stof uit of zuig het filteroppervlak af.
▶Plaats het filter weer terug.

Vervang een beschadigd filter door een nieuw filterpatroon.

11 Accessoires, gereedschappen

Festool nied omvangrijke accessoires aan die een veelsoortig en efectief gebruik van uw machine möglichk make, bijv.: tafelverbreding, tafelverlenging, schuiftafel, afkortaanslag, afzuigset.

Om verschillende materialen snel en schoon te kuren bewerken, besteht Festool special op uw machine afgestemde zaagbladen aan. De bestelnummers voor accessoires en gereedschap vindt u bij uw Festool-dealer.

12 Afvalverwijdering

Geef elektrisch gereedschap Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze af. Neem waar bij de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlij inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten geschienen te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

Informatie voor REACH:

www.festool.nl/reach.

S
