Caractéristiques	Détails
Taille de l'écran	55 pouces
Type de panneau	OLED
Résolution	4K Ultra HD (3840 x 2160)
HDR	HDR10, Dolby Vision
Fréquence de rafraîchissement	120 Hz
Connectivité	4 x HDMI, 3 x USB, Ethernet, Wi-Fi
Audio	Dolby Atmos, 40W
Système d'exploitation	webOS
Dimensions (sans pied)	123,2 x 71,1 x 4,6 cm
Poids (sans pied)	17,6 kg
Consommation énergétique	150 W
Garantie	2 ans
Maintenance	Nettoyage de l'écran avec un chiffon doux, mise à jour du firmware régulière
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations supplémentaires	Compatible avec les assistants vocaux, supporte les applications de streaming

FOIRE AUX QUESTIONS - OLED55C7BO LG

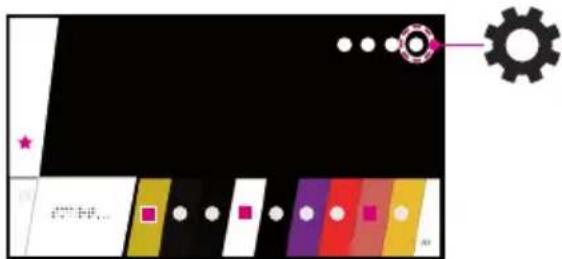

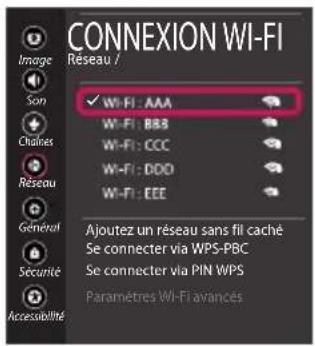

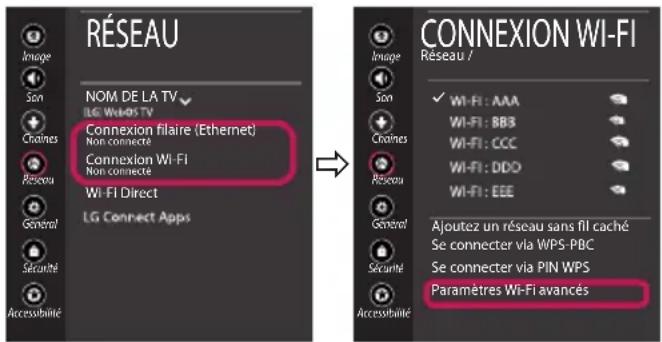

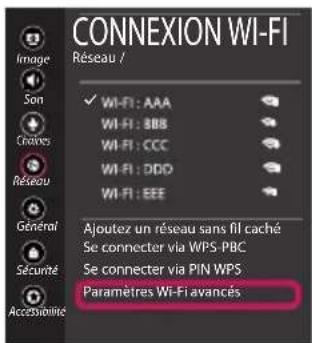

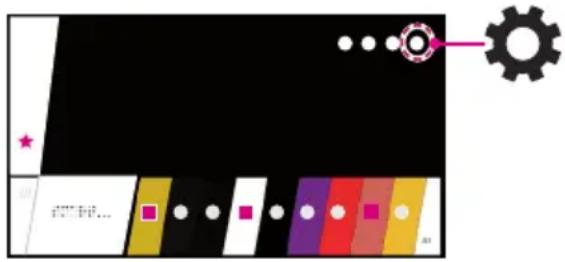

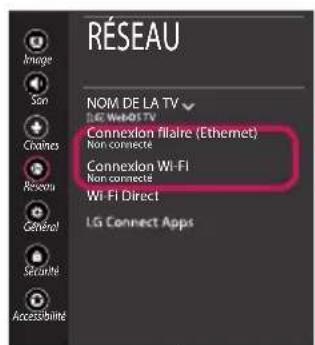

Comment connecter mon LG OLED55C7BO à Internet ?

Pour connecter votre téléviseur LG OLED55C7BO à Internet, allez dans le menu 'Paramètres', sélectionnez 'Réseau', puis 'Connexion Internet'. Choisissez votre réseau Wi-Fi et entrez le mot de passe.

Que faire si l'image de mon téléviseur est floue ?

Vérifiez que la source d'entrée est correctement connectée. Essayez de changer la résolution de l'image dans les paramètres. Assurez-vous également que le câble HDMI est en bon état.

Mon téléviseur ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise fonctionne. Essayez d'appuyer sur le bouton d'alimentation de la télécommande ou du téléviseur directement.

Comment régler le son de mon LG OLED55C7BO ?

Accédez au menu 'Paramètres', sélectionnez 'Son', puis vous pouvez ajuster les niveaux de volume, les modes audio ou activer le son surround selon vos préférences.

Pourquoi ma télécommande ne fonctionne-t-elle pas ?

Vérifiez que les piles de la télécommande sont chargées et correctement insérées. Vous pouvez également essayer de réinitialiser la télécommande en retirant les piles, puis en les remettant.

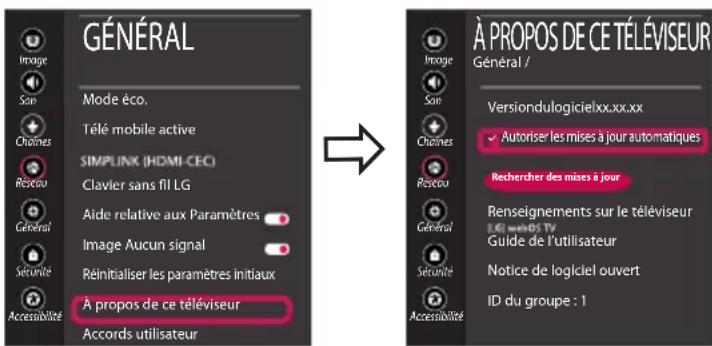

Comment effectuer une mise à jour du logiciel sur mon téléviseur ?

Allez dans le menu 'Paramètres', sélectionnez 'À propos de ce téléviseur', puis 'Mise à jour du logiciel'. Choisissez 'Vérifier les mises à jour' et suivez les instructions pour installer les mises à jour disponibles.

Comment réinitialiser mon téléviseur aux paramètres d'usine ?

Accédez au menu 'Paramètres', sélectionnez 'Tous les paramètres', puis 'Général'. Faites défiler jusqu'à 'Réinitialiser aux paramètres d'usine' et suivez les instructions à l'écran.

Pourquoi je ne peux pas accéder à certaines applications ?

Vérifiez votre connexion Internet et assurez-vous que votre téléviseur est à jour. Certaines applications peuvent nécessiter un abonnement ou être géographiquement restreintes.

Comment activer le mode HDR sur mon téléviseur ?

Le mode HDR s'active automatiquement lors de la lecture de contenu compatible. Assurez-vous que votre source (par exemple, lecteur Blu-ray, console de jeux) est configurée pour sortir en HDR.

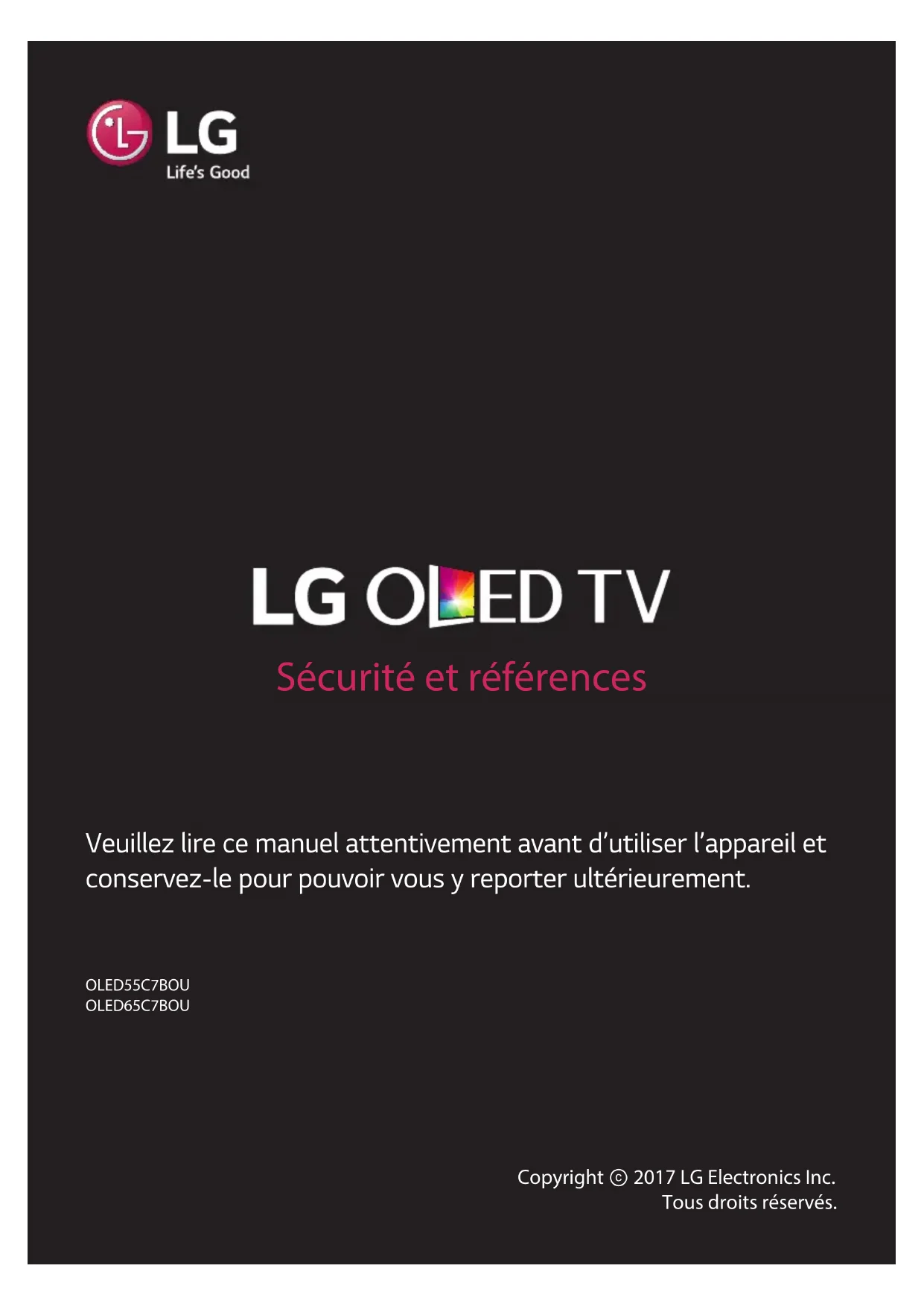

MODE D'EMPLOI OLED55C7BO LG

Sécurité et références

Veuillez lire ce manuel attentivement avant d'utiliser l'appareil et conservez-le pour pouvoir vous y reporter ultérieurement.

OLED55C7BOU

OLED65C7BOU

AVERTISSEMENT! Directives de sécurité importantes

Lisez ces directives. Conservez ces directives. Soyez attentif à tous les avertissements. Suivez toutes les directives.

ATTENTION

Ce symbole a pour fonction d'alerter l'utilisateur de la présence de tension dangereuse non isolée à l'intérieur du boîtier de l'appareil qui pourrait être d'une puissance suffisante pour causer une décharge électrique.

Ce symbole vise à alerter l'utilisateur de la présence de directives d'utilisation et de maintenance (entretien) importantes dans la documentation accompagnant l'appareil. AVERTISSEMENT : AFIN DE RÉDUIRE LE RISQUE D'INCENDIE ET DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CE PRODUIT À LA PLUIE OU À L'HUMIDITÉ.

• N'utilisez pas cet appareil près de l'eau.
• Nettoyez uniquement avec un linge sec.
- Ne bloquez pas les ouvertures d'aération. Installez l'appareil en respectant les directives du fabricant.
- N'installez pas l'appareil près de sources de chaleur comme les radiateurs, les bouches de chaleur, les fours et tout autre appareil (y compris les amplificateurs) produisant de la chaleur.

- Ne contournez pas la fonction sécuritaire de la fiche polarisée ou de la prise de mise à la terre. Une fiche polarisée a deux lames, l'une d'elles étant plus large que l'autre. Une prise de mise à la terre comporte deux lames et une broche de masse. La lame plus large ou la broche de masse contribuent à votre sécurité. Si la fiche d'alimentation ne rentre pas dans la prise murale, consultez un électricien pour la remplacer.

• Protégez le cordon d'alimentation de manière à ce qu'il ne soit ni piétiné ni pincé, particulièrement près de la fiche, de la prise de courant et du point de sortie de l'appareil.
• N'utilisez que les articles ou les accessoires recommandés par le fabricant.
• Utilisez uniquement avec un chariot, un socle, un trépied ou une table recommandé par le fabricant ou vendu avec l'appareil. Si vous déplacez l'appareil à l'aide d'un chariot, faites preuve de prudence afin de prévenir les blessures causées par un basculement.

• Débranchez cet appareil pendant les orages électriques ou lorsqu'il n'est pas utilisé pendant de longues périodes.
• Laissez le personnel qualifié se charger de l'entretien. Faites appel à un fournisseur de services d'entretien lorsque l'appareil a été endommagé d'une quelconque façon, notamment si la fiche ou le cordon d'alimentation est endommagé, si une substance liquide a été renversée sur l'appareil, si des objets sont tombés sur l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il cesse de fonctionner correctement ou s'il a été échappé.
• Évitez d'appuyer fortement sur l'écran avec la main ou un objet pointu, comme un ongle, un crayon ou un stylo, et évitez d'égratigner l'écran.
• N'insérez aucun objet métallique ou conducteur dans le cordon d'alimentation. Ne touchez pas l'extrémité du cordon d'alimentation lorsqu'il est branché.
• Gardez le matériel antihumidité et le matériel d'emballage en vinyle hors de la portée des enfants. Le matériel antihumidité est dangereux pour la santé s'il est avalé. Si le matériel est avalé accidentellement, provoquez un vomissement et rendez-vous immédiatement à l'hôpital le plus près. De plus, le matériel d'emballage en vinyle peut entraîner la suffocation. Gardez-le hors de la portée des enfants.

- À propos du cordon d'alimentation (peut varier selon le pays) : Consultez la page des caractéristiques du présent guide d'utilisation pour vous assurer des normes en vigueur. Ne branchez pas un trop grand nombre d'appareils dans une même prise d'alimentation c.a., car cela pourrait causer un incendie ou une décharge électrique. Ne surchargez pas les prises de courant murales. Les prises de courant murales surchargées, les prises de courant murales ou les rallonges desserrées ou endommagées, les cordons d'alimentation dénudés ou endommagés ainsi que les revêtements de fil fissurés sont dangereux. Chacune de ces situations peut entraîner une décharge électrique ou provoquer un incendie. Examinez périodiquement le cordon de votre appareil. S'il présente des dommages ou des signes de détérioration, débranchez-le, cessez d'utiliser l'appareil et faites remplacer le cordon par une pièce de rechange identique par un fournisseur de services d'entretien autorisé. Protégez le cordon d'alimentation contre les dommages physiques ou mécaniques. Veillez notamment à ce qu'il ne soit pas tordu, déformé, pincé, coincé dans une porte ou piétiné. Soyez particulièrement attentif aux fiches, aux prises de courant murales et à l'emplacement de sortie du cordon sur l'appareil. Ne déplacez pas le téléviseur si le cordon d'alimentation est branché. N'utilisez pas un cordon d'alimentation endommagé ou desserré. Lorsque vous débranchez le cordon d'alimentation, assurez-vous de le faire en tenant la fiche. Ne tirez pas sur le cordon d'alimentation pour débrancher le téléviseur.

- Afin de réduire le risque d'incendie ou de décharge électrique, n'exposez pas ce produit à la pluie, à l'humidité ou à d'autres liquides. Ne touchez pas le téléviseur si vos mains sont mouillées. N'installez pas ce produit près d'objets inflammables comme de l'essence ou des chandelles, et ne l'exposez pas directement à l'air conditionné.

- N'utilisez pas de dispositif électrique à haute tension près du téléviseur (comme un tue-mouches électrique). Cela pourrait entraîner un mauvais fonctionnement de l'appareil.

- Le moniteur ne doit pas être exposé à l'égouttement d'un liquide ou à des éclaboussures, et vous devez éviter de poser des objets contenant du liquide, comme des vases, des tasses, etc., sur l'appareil ou au-dessus de celui-ci (par exemple, sur une tablette).

- Mise à la terre (Sauf pour les appareils non mis à la terre.) Assurez-vous de brancher le fil de mise à la terre afin de prévenir tout risque de décharge électrique (p. ex., un téléviseur doté d'une fiche c.a. avec broche de mise à la terre devrait être branché dans une prise électrique c.a. avec mise à la terre). Si la mise à la terre n'est pas possible, un électricien qualifié doit installer un disjoncteur pour la prise. Ne tentez pas de mettre l'appareil à la terre en le raccordant à des fils téléphoniques, à un paratonnerre ou à des canalisations de gaz.

- Tant que cet appareil est branché sur la prise de courant murale c.a., il n'est pas déconnecté de la source d'alimentation c.a. même s'il est mis hors tension.

- Ne tentez pas de modifier cet appareil d'aucune manière sans avoir obtenu au préalable l'autorisation écrite de LG Electronics. Une modification non autorisée pourrait annuler l'autorisation accordée à l'utilisateur de faire fonctionner cet appareil.

- Mise à la terre d'antennes extérieures (peut varier selon le pays) : Si une antenne extérieure est installée, prenez les précautions ci-dessous. Un système d'antennes extérieures ne devrait pas se trouver à proximité des lignes aériennes d'électricité, d'autres circuits électriques d'éclairage ou d'alimentation, ou à un endroit où il peut entrer en contact avec de telles lignes électriques ou de tels circuits d'alimentation; cela pourrait entraîner de graves blessures ou un décès. Assurez-vous que le système d'antennes est mis à la terre afin de fournir une certaine protection contre les surtensions et les accumulations d'électricité statique. L'article 810 du Code national de l'électricité (NEC) des États-Unis fournit des renseignements relatifs à la procédure conforme de mise à la terre du mât et de la structure d'appui ainsi que de mise à la terre du câble de connexion au dispositif de décharge de l'antenne, en plus de renseignements relatifs au format des conducteurs de terre, à la position du dispositif de décharge de l'antenne, au branchement des électrodes de masse et aux exigences de mise à la terre de l'électrode. Mise à la terre de l'antenne en vertu du Code national de l'électricité, ANSI/NFPA 70

- Déplacement Assurez-vous que l'appareil est éteint, débranché et que tous les câbles ont été retirés. Deux personnes ou plus peuvent être nécessaires pour porter les téléviseurs de grandes dimensions. N'appliquez aucune pression (provenant de vous-même ou d'un élément extérieur) sur le panneau avant du téléviseur.

- Aération

Installez votre téléviseur à un endroit où l'aération est suffisante. N'installez pas votre appareil dans un espace confiné comme une bibliothèque. Ne couvrez pas ce produit d'un drap ou d'autres matériaux lorsqu'il est branché. N'installez pas l'appareil dans un endroit excessivement poussiéreux.

- Prenez soin de ne pas toucher aux ouvertures d'aération. Lorsque le téléviseur fonctionne pendant de longues périodes, les ouvertures d'aération peuvent devenir chaudes. Cela ne nuit aucunement à la performance de l'appareil et ne l'endommage pas.

• Si vous sentez une odeur de fumée ou d'autres odeurs provenant du téléviseur, débranchez le cordon d'alimentation et contactez un centre de services autorisé.
• Si de l'eau ou toute autre substance s'infiltre dans le produit (p. ex. un adaptateur c.a., un cordon d'alimentation ou un téléviseur), débranchez le cordon d'alimentation et communiquez avec le centre de service immédiatement. Dans le cas contraire, cela peut provoquer un incendie ou une décharge électrique.
• Utilisez un adaptateur c.a. autorisé et un cordon d'alimentation approuvé par LG Electronics. Dans le cas contraire, cela peut provoquer un incendie, une décharge électrique, un mauvais fonctionnement ou une altération du produit.
• Ne démontez jamais l'adaptateur c.a. ou le cordon d'alimentation. Cela peut provoquer un incendie ou une décharge électrique.
• Manipulez l'adaptateur avec soin pour éviter de l'échapper ou de le frapper. Un impact pourrait l'endommager.
• Évitez que le produit soit directement exposé à la lumière du jour.
• Ne touchez jamais cet appareil ou cette antenne pendant un orage.
• Évitez de heurter l'appareil et assurez-vous qu'aucun objet ne tombe sur celui-ci ou n'entre en contact avec l'écran.
  • DÉBRANCHEMENT DE L'APPAREIL DE LA SOURCE D'ALIMENTATION PRINCIPALE
  Pour débrancher l'appareil, retirez la fiche d'alimentation de la prise de courant. La fiche d'alimentation doit demeurer entièrement accessible afin de pouvoir débrancher l'appareil en cas d'urgence.
• Assurez-vous que le cordon d'alimentation est correctement branché dans la fiche d'alimentation électrique du téléviseur.
• Nettoyage Lors du nettoyage, débranchez le cordon d'alimentation et essuyez l'appareil avec un linge doux pour éviter de l'égratigner. Ne vaporisez pas d'eau ou d'autres liquides directement sur le téléviseur, car cela pourrait causer une décharge électrique. Ne nettoyez pas votre téléviseur à l'aide de produits chimiques qui peuvent l'endommager ou endommager son panneau, y compris du nettoyant pour vitres, tout type de purificateur d'air, de l'insecticide, du lubrifiant, de la cire (pour voiture ou industrielle), des nettoyants abrasifs, du diluant, du benzène, de l'alcool, etc.

Préparation

• Lorsque le téléviseur est allumé pour la première fois après sa sortie de l'usine, son initialisation peut prendre environ une minute.
• L'image présentée peut ne pas correspondre à votre téléviseur.
• L'affichage à l'écran de votre téléviseur peut différer légèrement de l'illustration du présent manuel.
• Les menus et les options offerts peuvent différer en fonction des entrées ou du modèle de produit que vous utilisez.
• De nouvelles fonctionnalités pourraient être ajoutées à ce téléviseur dans le futur.
• Les articles fournis avec votre produit peuvent varier selon le modèle.
• Les caractéristiques du produit ou le contenu de ce manuel peuvent être modifiés sans préavis, pour refléter la mise à niveau des fonctions du produit.
• Pour que la connexion soit optimale, les connecteurs des câbles HDMI et des dispositifs USB devraient avoir un rebord de moins de 10 mm (0,39 po) d'épaisseur et de moins de 18 mm (0,7 po) de largeur.
• Si le câble ou la clé USB ne rentre pas dans le port USB du téléviseur, servez-vous d'un câble de rallonge compatible avec USB 2.0.
• Utilisez un câble certifié portant le logo HDMI. Si vous n'utilisez pas un câble HDMI certifié, l'écran peut ne pas s'afficher ou un problème de connexion peut se produire.
• Types de câbles HDMI recommandés (de 10 feet ou moins)
• Câble HDMI®/™ haute vitesse
• Câble HDMI®/™ haute vitesse avec Ethernet

A B B A

*A ≅ 0 mm (0,39 po)
*B ≦ 8 mm (0,7 po)

• Afin de garantir la sécurité et la durée de vie de l'appareil, n'utilisez pas d'éléments non approuvés.
• Tout dommage ou blessure causé par l'utilisation d'un élément non approuvé n'est pas couvert par la garantie.
• Assurez-vous que les vis sont vissées complètement. (Si elles ne sont pas suffisamment vissées, le téléviseur peut basculer vers l'avant après avoir été installé.)
• Ne serrez pas trop les vis, car elles peuvent s'user et se desserrer.
  • Assurez-vous d'essorer l'excès d'eau ou de produit de nettoyage du linge.
• Ne vaporisez pas d'eau ou de produit nettoyant directement sur l'écran du téléviseur.
• Assurez-vous de vaporiser juste assez d'eau ou de nettoyant tout usage sur un chiffon sec pour nettover l'écran.
• Lors de l'assemblage du produit, n'appliquez pas de substances étrangères (huiles, lubrifiants, etc.) sur les vis. (Cela pourrait endommager le produit.)

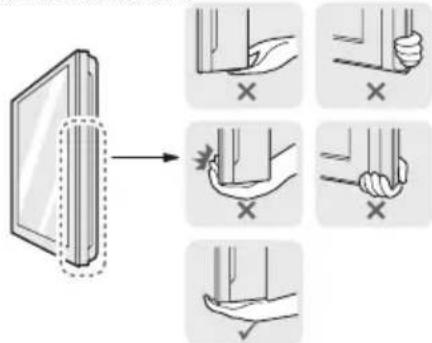

Soulèvement et déplacement du téléviseur

Lorsque vous désirez déplacer ou soulever le téléviseur, lisez tout d'abord ce qui suit pour éviter d'égratigner ou d'endommager le téléviseur, ainsi que pour effectuer un transport sécuritaire sans égard au type et à la taille du téléviseur.

- Il est recommandé de déplacer le téléviseur en utilisant la boîte ou le matériel d'emballage dans lequel il a été livré à l'origine. - Avant de déplacer ou de soulever le téléviseur, débranchez le cordon d'alimentation et tous les câbles.

- Lorsque vous manipulez le téléviseur, vous devriez l'orienter pour que l'écran ne soit pas contre vous, et ce, pour éviter de l'endommager.

- Tenez fermement le côté et le bas du cadre du téléviseur. Assurez-vous de ne pas tenir la partie transparente, le haut-parleur ou la grille de haut-parleur du téléviseur.

- Deux personnes, au minimum, sont requises pour déplacer un téléviseur de grande taille.

- Lorsque vous transportez un téléviseur dans vos mains, tenez-le tel qu'il est montré dans l'illustration ci-contre.

- Lorsque vous transportez le téléviseur, évitez de l'exposer à des chocs ou à des vibrations excessives.

- Lorsque vous transportez le téléviseur, maintenez-le à la verticale; ne le tournez jamais sur le côté et ne le penchez pas à gauche ou à droite.

• Évitez de toucher à l'écran, puisque cela pourrait causer des dommages à celui-ci.
• Ne déposez pas le produit sur le plancher si la partie avant (l'écran) n'est pas posée sur une surface coussinée. Cela pourrait endommager l'écran.
• Ne déplacez pas le téléviseur en le tenant par le serre-câbles, ce qui peut briser le serre-câbles et ensuite causer des blessures ou endommager le téléviseur. (Selon le modèle.)

Connexions (Notifications)

Vous pouvez brancher différents appareils externes sur le téléviseur. Sont pris en charge les récepteurs HD, les lecteurs DVD, les magnétoscopes, les systèmes audio, les dispositifs de stockage USB, les ordinateurs, les consoles de jeu et d'autres appareils externes. Pour plus d'information sur la connectivité des appareils externes, consultez le manuel fourni avec chaque appareil.

• Si vous enregistrez une émission télévisée à l'aide d'un enregistreur de DVD ou d'un magnétoscope, assurez-vous de brancher le câble de signal d'entrée au téléviseur par l'intermédiaire de l'enregistreur ou du magnétoscope. Pour en savoir davantage sur l'enregistrement, consultez le manuel fourni avec l'appareil en question.
• La connexion au périphérique externe peut différer légèrement des illustrations présentées dans le manuel.
• Connectez les appareils externes au téléviseur indépendamment de l'ordre du port TV.
• Si vous branchez une console de jeu sur le téléviseur, utilisez le câble fourni avec la console.
• Pour connaître le mode d'emploi d'un appareil externe, consultez le guide d'utilisation associé à l'appareil en question.
• En mode PC, il peut y avoir du bruit associé à la résolution, au motif vertical, au contraste ou à la brillance. Si vous entendez du bruit, changez la résolution de la sortie PC, changez la fréquence de rafraîchissement ou réglez la brillance et le contraste dans le menu Image pour obtenir une image nette. Selon votre carte graphique, il est possible que certains réglages de résolution ne permettent pas le positionnement correct de l'image sur l'écran.
• Certains concentrateurs USB pourraient ne pas fonctionner. Si un dispositif USB branché à l'aide d'un concentrateur USB n'est pas détecté, branchez-le directement au port USB du téléviseur.
• Il est possible que le téléviseur fonctionne sans décodeur à partir d'un distributeur multicanal de programmes audiovisuels (MVPD).
• Lorsque vous branchez l'appareil à un réseau local filaire, il est recommandé d'utiliser un câble CAT 7.
• Ce téléviseur a été conçu en tant que modèle B&O exclusif et doit être utilisé avec un boîtier de centre audio B&O branché. Si un boîtier de centre audio B&O est branché, les fonctions de la sortie audio du téléviseur ne fonctionneront pas. Tout le traitement du son sera exécuté par le boîtier de centre audio B&O.

Raccordement à une antenne ou au câble

Pour regarder la télévision, raccordez le téléviseur à une antenne, au câble ou à un décodeur de câblodistribution en vous reportant à ce qui suit. Les illustrations peuvent différer des articles réels et l'utilisation d'un câble RF est facultative.

- Assurez-vous de ne pas plier le fil de cuivre du câble RF.

Fil de cuivre

• Utilisez un dispositif d'aiguillage de signaux pour utiliser deux téléviseurs ou plus.
• Codecs audio TVN pris en charge : MPEG, Dolby Digital
• Ce téléviseur ne peut pas recevoir de contenu diffusé en ULTRA HD (3 840 x 2 160 pixels) directement parce que les normes correspondantes n'ont pas été confirmées. (Selon le modèle.)

Autres connexions

Connectez votre téléviseur à des appareils externes. Pour obtenir l'image et le son de la meilleure qualité, reliez l'appareil externe et le téléviseur au moyen d'un câble HDMI, comme indiqué. Aucun câble séparé n'est fourni.

- → Paramètres → Général → HDMI ULTRA HD Deep Color :

• Activé : Prise en charge du 4K à 60 Hz (4:4:4, 4:2:2 et 4:2:0)
• Désactivé Prise en charge du 4K à 60 Hz 8 bits (4:2:0)

- Si l'appareil branché au port d'entrée prend également en charge le mode ULTRA HD Deep Color, l'image pourrait être plus claire. Par contre, s'il ne le prend pas en charge, ce mode pourrait ne pas fonctionner correctement. Dans un tel cas, branchez l'appareil à un autre port HDMI ou désactivez la fonction HDMI ULTRA HD Deep Color.

- Formats audio pris en charge par la fonction HDMI : DTS (44,1 kHz / 48 kHz), Dolby Digital / Dolby Digital Plus (32 kHz / 44,1 kHz / 48 kHz), PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz) (Selon le modèle.)

Licences

Les licences prises en charge peuvent différer selon le modèle.

Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Vision, Dolby Audio et le symbole double-D sont des marques déposées de Dolby Laboratories.

Informations sur les logiciels libres

Pour obtenir le code source conformément aux dispositions de la licence publique générale, de la licence publique générale limitée, de la licence publique Mozilla et de toute autre licence régissant les logiciels à code source libre contenus dans cet appareil, visitez le site http://opensource.lge.com. En plus du code source, toutes les dispositions de licence, les exonérations de garantie et les avis de droits d'auteurs peuvent aussi être téléchargés.

LG Electronics mettra également à votre disposition le code source libre sur CD-ROM à un prix couvrant le coût de la distribution (coût du support, de l'expédition et de la manutention) sur simple demande par courriel à l'adresse [e-mail]. Cette offre est valable pendant trois (3) années à compter de la date d'achat du produit.

Dépannage

• La télécommande ne fonctionne pas.

- Vérifiez le capteur de télécommande sur le boîtier de centre audio B&O et réessayez.

- Assurez-vous qu'aucun obstacle n'empêche la communication entre le boîtier de centre audio B&O et la télécommande.

- Assurez-vous que les piles de la télécommande B&O fonctionnent et qu'elles sont correctement insérées (â, à), -

• Le téléviseur ne produit pas d'images ni de son.

- Vérifiez que le téléviseur est allumé.

- Vérifiez que le cordon d'alimentation est branché dans une prise murale.

- Vérifiez que la prise murale fonctionne en y branchant d'autres appareils.

• Le téléviseur s'éteint brusquement.

- Vérifiez les réglages de l'alimentation. Il y a peut-être eu une panne de courant.

- Vérifiez si la fonction Arrêt de la minuterie /Minuterie est activée dans les paramètres Minuteries.

- En l'absence de signal, le téléviseur s'éteint automatiquement au bout de 15 minutes d'inactivité.

• Affichage anormal

- Si le téléviseur est froid au toucher, il peut produire un léger scintillement quand on l'allume. Cela est normal; le téléviseur n'est pas défectueux. Pendant quelques minutes, des défauts de points peuvent être visibles à l'écran, apparaissant comme de petites taches rouges, vertes ou bleues. Toutefois, ils ne produisent aucun effet indésirable sur la performance du téléviseur. Évitez de toucher l'écran ou de mettre vos doigts sur celui-ci pendant une longue période de temps. Cela pourrait produire un effet de distorsion à l'écran.

- Cet écran est un produit de haute technologie qui contient des millions de pixels. Dans de rares cas, vous pourriez voir de petits points sur l'écran lors du visionnement. Ces points sont des pixels désactivés ne nuisant pas à la performance et à la fiabilité du téléviseur.

- L'affichage d'une image fixe pendant une longue période peut entraîner l'incrustation de l'image. Évitez de laisser une image fixe affichée à l'écran pendant une période prolongée.

- Des lignes horizontales peuvent apparaître lorsque la fonction Rafraîchissement des pixels est en cours de fonctionnement. Ceci est normal et il n'y a pas lieu de s'en inquiéter.

- Sons produits

- Craquement Un craquement survenant pendant le fonctionnement ou lors de l'arrêt du téléviseur est produit par une contraction thermique du plastique causée par la chaleur ou l'humidité. Ce bruit est courant dans les produits où une déformation thermique est requise.

- Bourdonnement du circuit ou du panneau électrique Un bruit très faible est produit par un circuit commutateur haute vitesse fournissant une grande quantité de courant pour faire fonctionner un appareil. Il varie selon l'appareil. Ce son ne nuit aucunement à la performance ou à la fiabilité de l'appareil.

Caractéristiques

Les caractéristiques techniques sont susceptibles d'être modifiées sans préavis en raison des mises à niveau des fonctions des produits.

La consommation d'énergie annuelle estimée indiquée sur l'étiquette FTC est mesurée conformément aux procédures de test pour les téléviseurs (États-Unis seulement).

La consommation d'énergie réelle dépend de l'environnement d'utilisation (le contenu regardé, les réglages du téléviseur, etc.).

Système télévisuel

ATSC, NTSC-M, 64 et 256 QAM

Programmation

VHF 2 à 13, UHF 14 à 69, DTV 2 à 69, CATV 1 à 135, CADTV 1 à 135

Impédance de l'antenne externe

75 Ω

Conditions d'utilisation

• Température de fonctionnement

De 0 °C à 40 °C (de 32 °F à 104 °F)

• Humidité de fonctionnement

Moins de 80 %

• Température d'entreposage

De - 20 °C à 60 °C (de -4 °F à 140 °F)

• Humidité d'entreposage

Moins de 85 %

Caractéristiques du module sans fil (LGSBWAC72)

Module réseau sans fil (IEEE 802.11a/b/g/n/ac)
Gamme de fréquences	Puissance de sortie (maximale)
2 400 à 2 483,5 MHz	15 dBm
5 150 à 5 725 MHz	14,5 dBm
5 725 à 5 850 MHz	14,5 dBm
Bluetooth
Gamme de fréquences	Puissance de sortie (maximale)
2 400 à 2 483,5 MHz 8,5	dBm
• Comme la bande de fréquence peut varier selon le pays, l’utilisateur ne peut pas changer ou régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau des fréquences régionales.• L’appareil doit être installé et il doit fonctionne en conservant une distance minimale de 20 cm (7,8 po) entre celui-ci et l’utilisateur.• FCC ID : BEJLGSBWAC72IC: 2703H-LGSBWAC72

Réglementation

RENSEIGNEMENTS RELATIFS À LA RÉGLEMENTATION DE LA FCC

(Pour les États-Unis)

Cet équipement a été testé et jugé conforme aux limites relatives aux appareils numériques de catégorie B imposées par le paragraphe 15 de la réglementation de la FCC. Ces limites sont établies afin d'offrir une protection raisonnable contre les interférences nuisibles dans une résidence. Cet équipement génère, utilise et peut diffuser de l'énergie de radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie qu'il n'y aura pas d'interférences dans une résidence particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision (pour s'en assurer, il suffit d'éteindre et de rallumer l'appareil), l'utilisateur est invité à essayer de corriger les interférences à l'aide de l'une ou de plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception;
• Augmenter la distance entre l'équipement et le récepteur;
• Brancher l'équipement sur un circuit électrique distinct de celui qui alimente le récepteur;
• Demander l'aide du distributeur ou d'un technicien qualifié en entretien et en réparation de matériel audio-vidéo.

Cet appareil est conforme aux limites imposées par le paragraphe 15 de la réglementation de la FCC. L'exploitation est autorisée aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer de brouillage préjudiciable, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un fonctionnement indésirable. Les modifications dans la fabrication de cet appareil qui ne sont pas expressément approuvées par l'autorité responsable de la conformité pourraient annuler l'autorisation accordée à l'utilisateur de faire fonctionner l'équipement.

Exigences de la FCC en matière d'interférences des fréquences radio (pour les appareils UNII)

Les radars à haute puissance sont attribués comme utilisateurs principaux des bandes de fréquence de 5,25 à 5,35 GHz et de 5,65 à 5,85 GHz. Les stations radars peuvent causer des interférences avec cet appareil ou l'endommager. Cet appareil ne peut pas être colocalisé avec tout autre émetteur.

Énoncé de la FCC sur l'exposition aux rayonnements RF

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]

Cet appareil est conforme aux limites d'exposition aux rayonnements de la FCC pour un environnement non contrôlé. Cet émetteur ne doit pas être colocalisé ni utilisé conjointement avec tout autre émetteur ou antenne. Cet appareil devrait être installé de façon à garder une distance minimale de 20 cm (7,8 po) entre l'antenne et l'utilisateur. Les utilisateurs doivent respecter les directives d'utilisation afin de satisfaire aux critères en matière d'exposition aux rayonnements RF.

Avis d'Industrie Canada

(Pour le Canada)

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) L'appareil ne doit pas produire de brouillage;
(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Avis d'Industrie Canada sur l'exposition aux rayonnements

(Pour le Canada)

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]

Cet appareil est conforme aux limites d'exposition aux rayonnements d'Industrie Canada pour un environnement non contrôlé. Cet appareil devrait être installé de façon à garder une distance minimale de 20 cm (7,8 po) entre l'antenne et l'utilisateur.

REMARQUE : LE FABRICANT N'EST PAS RESPONSABLE DES INTERFÉRENCES RADIOÉLECTRIQUES CAUSÉES PAR DES MODIFICATIONS NON AUTORISÉES APPORTÉES À CET APPAREIL. DE TELLES MODIFICATIONS POURRAIENT ANNULER L'AUTORISATION ACCORDÉE À L'UTILISATEUR DE FAIRE FONCTIONNER L'APPAREIL.

Exigences du CNR-247

(Pour le Canada)

[Pour les produits ayant la fonction sans fil utilisant des bandes de fréquence de 5 GHz]

(1) les dispositifs fonctionnant dans la bande de 5 150 à 5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux;
(2) pour les dispositifs munis d'antennes amovibles, le gain maximal d'antenne permis pour les dispositifs utilisant les bandes de 5 250 à 5 350 MHz et de 5 470 à 5 725 MHz doit être conforme à la limite de la p.i.r.e;
(3) pour les dispositifs munis d'antennes amovibles, le gain maximal d'antenne permis (pour les dispositifs utilisant la bande de 5 725 à 5 850 MHz) doit être conforme à la limite de la p.i.r.e. spécifiée, selon le cas;
(4) [pour des dispositifs fonctionnant dans la bande 5250-5350 MHz ayant un p.i.r.e plus de 200 mW], les types d'antennes (s'il y en a plusieurs), les numéros de modèle de l'antenne et les pires angles d'inclinaison nécessaires pour rester conforme à l'exigence de la p.i.r.e. applicable au masque d'élévation, énoncée à la CNR-247 section 6.2.2.3, doivent être clairement indiqués.

Les utilisateurs doivent également savoir que les radars de grande puissance sont attribués en tant qu'utilisateurs principaux (c'est-à-dire les utilisateurs prioritaires) des bandes de 5250 à 5350 MHz et de 5650 à 5850 MHz et que ces radars peuvent causer des interferences avec les appareils LE-LAN et/ou les endommager.

REMARQUE À L'INTENTION DES INSTALLATEURS DE RÉSEAUX CÂBLÉS

(Pour les États-Unis et le Canada)

Cette remarque a pour but d'attirer l'attention des installateurs de réseaux câblés sur l'article 820-40 du Code national de l'électricité (NEC). Ce code donne des lignes directrices concernant la mise à la terre appropriée de tels réseaux et, en particulier, il précise que le câble doit être relié à l'installation de mise à la terre du bâtiment, et ce, aussi près que possible de son point d'entrée.

AVERTISSEMENT!

Ne placez jamais un téléviseur sur une surface instable. Le téléviseur pourrait tomber et causer des blessures importantes, pouvant aller jusqu'à la mort. De nombreuses blessures, en particulier chez les enfants, peuvent être évitées en prenant des précautions simples comme :

• Utiliser des armoires ou des supports recommandés par le fabricant du téléviseur;
• Utiliser uniquement des meubles qui peuvent supporter le téléviseur de façon sécuritaire;
• S'assurer que le téléviseur ne dépasse pas le bord du meuble sur lequel il est installé;
• Ne pas placer le téléviseur sur un meuble élevé (une armoire ou une bibliothèque, par exemple) sans ancrer le meuble et le téléviseur à un support adéquat;
• Ne pas placer le téléviseur sur un tissu ou tout autre matériau inséré entre le téléviseur et le meuble sur lequel il est installé;
• Informer les enfants des dangers que représente le fait de grimper sur un meuble pour atteindre le téléviseur ou ses commandes.

Si votre téléviseur actuel doit être déplacé, tenez compte des mêmes précautions.

Symboles

~	Se rapporte au courant alternatif (c.a.).
---	Se rapporte au courant continu (c.c.).
□	Se rapporte à un appareil de classe II.
◇	Se rapporte à la mise en veille.
|	Se rapporte à la mise en marche (alimentation).
⚡	Se rapporte à une tension dangereuse.

LG

Life's Good

Attestation de conformité

Nom commercial : LG

Modèle : OLED55C7BOU, OLED65C7BOU

Partie responsable : LG Electronics inc.

Adresse : 1000 Sylvan Ave. Englewood Cliffs, NJ 07632 U.S.A

TÉL : [phone]

Les numéros de modèle et de série sont situés au dos et sur l'un des côtés du téléviseur. Inscrivez-les ci-dessous au cas où vous auriez besoin d'un service d'entretien ou de réparation.

MODÈLE

NUMÉRO DE SÉRIE

* Les images présentées pourraient ne pas correspondre à votre téléviseur.
* Les images affichées sur un ordinateur ou un téléphone mobile peuvent varier en fonction du SE (système d'exploitation).
* L'emplacement de l'icône de l'application peut varier sur la plateforme, en fonction de la version du logiciel.

Paramètres réseau

1 Appuyez sur le bouton (Accueil) de la télécommande pour accéder au menu d'accueil. Visez l'icône (Paramètres) et sélectionnez-la en appuyant sur le bouton (Molette (OK) de la télécommande.

2 Visez l'icône Ⓐ (Tous les paramètres) et sélectionnez-la en appuyant sur le bouton ⏻ Molette (OK) de la télécommande.

Tous les paramètres

3 Sélectionnez le Réseau → Connexion filaire (Ethernet) ou Connexion Wi-Fi.

RÉSEAU NOM DE LA TV LEG WEBOT TV Connexion filaire (Ethernet) Non connecte Connexion Wi-Fi Non connecte Wi-Fi Direct LG Connect Apps Renew General Secuative Accessibilité

4 L'appareil tente automatiquement de se connecter au réseau disponible (réseau filaire en premier). Lorsque vous sélectionnez la Connexion Wi-Fi, la liste des réseaux disponibles s'affiche. Choisissez le réseau que vous voulez utiliser.

CONNEXION WI-FI Réseau / Image Son Chains Réseau Général Sécurité Accessibilité ✓ WI-FI: AAA WI-FI: 888 WI-FI: CCC WI-FI: DDD WI-FI: EEE Ajoutez un réseau sans fil caché Se connecter via WPS-PBC Se connecter via PIN WPS Paramètres WI-FI avances

Pour les points d'accès sans fil (routeur) affichant le symbole « vous devez saisir le code de sécurité.

5 Lorsque la connexion est établie, la mention « Connecté à Internet » est affichée.

RÉSEAU NOM DE LA TV LG Webbs TV Connexion filaire (Ethernet) Not connecte Connexion Wi-Fi Connecte à Internet Wi-Fi Direct LG Connect Apps Image Scan Chains Renew Cénéral Sécurité Accesspoint

Vous pouvez vérifier l'état de la connexion dans Paramètres Wi-Fi avancés.

CONNEXION WI-FI Réseau / ✓ WI-FI: AAA WI-FI: BBB WI-FI: CCC WI-FI: DDD WI-FI: EEE Ajoutez un réseau sans fil caché Se connecter via WPS-PBC Se connecter via PIN WPS Paramètres Wi-Fi avancés

Dépannage des problèmes réseau

1 Appuyez sur le bouton (Accueil) de la télécommande pour accéder au menu d'accueil. Visez l'icône (Paramètres) et sélectionnez-la en appuyant sur le bouton (Molette (OK) de la télécommande.

2 Visez l'icône (Tous les paramètres) et sélectionnez-la en appuyant sur le bouton ⏻ Molette (OK) de la télécommande.

Tous les paramètres ( )

3 Sélectionnez le Réseau → Connexion filaire (Ethernet) ou Connexion Wi-Fi → Paramètres Wi-Fi avancés.

RÉSEAU NOM DE LA TV LG Wi-Fi-OS TV Connexion filaire (Ethernet) Non connecté Connexion Wi-Fi Non connecté Wi-Fi Direct LG Connect Apps CONNEXION WI-FI Réséau / ✓ WI-FI : AAA WI-FI : BBB WI-FI : CCC WI-FI : DDD WI-FI : EEE Ajoutez un réseau sans fil caché Se connecter via WPS-PBC Se connecter via PIN WPS Paramètres Wi-Fi avancés

Suivez les instructions ci-dessous qui correspondent à l'état de votre réseau.

Vérifiez le téléviseur ou le point d'accès (routeur).

Lorsqu'une croix (X) apparaît à côté du téléviseur :

① Vérifiez l'état de la connexion du téléviseur, du point d'accès (routeur) et du modem câble.
② Mettez les appareils hors tension et sous tension dans l'ordre suivant : (1) le modem câble, attendez que le modem câble se réinitialise; (2) le point d'accès (routeur), attendez que le routeur se réinitialise et (3) le téléviseur.
③ Si vous utilisez une adresse IP fixe, saisissez-la directement.
4 Communiquez avec le fournisseur d'accès à Internet ou avec le fabricant du point d'accès (routeur).

Vérifiez le point d'accès (routeur) ou consultez votre fournisseur d'accès à Internet.

Lorsqu'une croix (X) apparaît à côté de la passerelle :

Débranchez le cordon d'alimentation du point d'accès (routeur) ou du modem câble, attendez 5 secondes, puis rebranchez-le.
② Réinitialisez le point d'accès (routeur) ou le modem câble.
③ Communiquez avec le fournisseur d'accès Internet ou le fabricant du point d'accès (routeur).

Lorsqu'une croix (X) apparaît à côté du DNS :

Débranchez le cordon d'alimentation du point d'accès (routeur) ou du modem câble, attendez 5 secondes, puis rebranchez-le.
② Une fois que le modem câble ou le point d'accès (routeur) est réinitialisé, essayez de vous reconnecter.
3 Vérifiez que l'adresse MAC du téléviseur ou du point d'accès (routeur) est enregistrée auprès de votre fournisseur d'accès à Internet. (L'adresse MAC affichée dans le volet droit de la fenêtre d'état du réseau doit être enregistrée auprès de votre fournisseur d'accès Internet.)
4 Consultez le site Web du fabricant de votre point d'accès (routeur) afin de vérifier que celui-ci exécute la dernière version du microprogramme.

Installation et configuration du logiciel PC SmartShare

1 Installez le logiciel PC SmartShare sur votre ordinateur.
2 Rendez-vous sur , puis sélectionnez votre région.
3 Sélectionnez Soutien.
4 Sélectionnez Logiciels et micrologiciels. Sélectionnez Partage "SmartShare".
5 Téléchargez le logiciel PC SmartShare et installez-le sur votre ordinateur. Vous pouvez exécuter le programme lorsque l'installation est terminée.

MARQUE

- Le service Smartshare est offert uniquement si le téléviseur et les autres appareils sont connectés au même point d'accès (routeur).

Connexion SmartShare à un téléphone intelligent

1 Vérifiez que l'option Wi-Fi est activée sur votre téléphone intelligent. Pour utiliser SmartShare, les deux appareils doivent être sur le même réseau local.
2 Installez/exécutez l'application de partage de contenu sur votre téléphone intelligent (sur les téléphones LG, il s'agit de LG TV Plus).
3 Activez l'option sur votre téléphone intelligent afin de partager des fichiers avec d'autres appareils.
4 Ouvrez l'application Connecteur de périphérique.

(Accueil) → Connecteur de périphérique → Téléphone intelligent → PARTAGE DE CONTENU.

5 Sélectionnez le type de fichier que vous voulez lire (film, musique ou photo).
6 Sélectionnez un fichier de film, de musique ou de photo à lire.
7 Lisez le fichier multimédia sur votre téléviseur.

Mise à jour du micrologiciel du téléviseur

* S'il s'agit de la première fois que le téléviseur est allumé depuis sa sortie d'usine, l'initialisation peut prendre quelques minutes.
1 (arcueil) → Paramètres) → (☑) (Tous les paramètres) → Général → À propos de ce téléviseur → Rechercher des mises à jour
2 Vérifiez d'abord la version du logiciel, puis mettez-le à jour.

Si vous cochez la case « Autoriser les mises à jour automatiques », vous pouvez mettre à jour le logiciel automatiquement.

GÉNÉRAL Mode éco. Télé mobile active SIMPLINK (HDMI-CEC) Clavier sans fil LG Aide relative aux Paramètres Image Aucun signal Réinitialiser les paramètres initiaux À propos de ce téléviseur Accords utilisateur À PROPOS DE CE TÉLÉVISEUR Général / Versiondulogicielxx.xx.xx Autoriser les mises à jour automatiques Rechercher des mises à jour Log1 = webDS TV Guide de l'utilisateur Notice de logiciel ouvert ID du groupe : 1

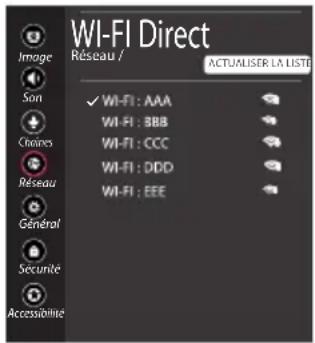

Configuration de Wi-Fi Direct

(Accueil)→ Paramètres) Wi-Fi Direct

→ (●) (●us les paramètres)

→ Réseau →

S'il n'y a pas de réseau local disponible, vous pouvez connecter un appareil mobile directement au téléviseur à l'aide de Wi-Fi Direct.

Grâce à SmartShouvez partager des fichiers ou les écrans d'appareils connectés à Wi-Fi Direct.

1 Lorsque vous ouvrez le menu Wi-Fi Direct, une liste d'appareils disponibles apparaît.
2 Lorsque vous êtes invité(e) à demander une connexion, sélectionnez OK. Wi-Fi Direct est à présent connecté à votre téléviseur.

* Vous ne pouvez utiliser que les périphériques qui prennent en charge Wi-Fi Direct.

Configuration de Miracast

Miracast permet à un appareil mobile d'envoyer sans fil et de manière sécuritaire des vidéos et du contenu audio au téléviseur.

1 L'option Miracast doit être sur « ON » (activée) sur votre appareil mobile.
2 Lorsque votre téléviseur est détecté, sélectionnez-le sur vot re appareil mobile.
Une fois la connexion établie, l'écran de l'appareil apparaît sur le téléviseur.

Verifique a TV ou o Roteador.

Veuillez lire attentivement ce manuel avant de mettre le produit en service et conservez-le afin de pouvoir vous y référer ultérieurement.

CODES DE TOUCHE

- Cette option n'est pas disponible sur tous les modèles.

Code (Hexa)	Fonction Remarque		Code (Hexa)	Fonction Remarque
00 CH	+, PR +	Touche de la télécommande	53 Liste	Touche de la télécommande
01 CH	-, PR -	Touche de la télécommande	5B Sortie	Touche de la télécommande
02 Volume +		Touche de la télécommande	60 PIP(AD)	Touche de la télécommande
03 Volume -		Touche de la télécommande	61 Bleu	Touche de la télécommande
06 > (Flèche / touche droite)		Touche de la télécommande	63 Jaune	Touche de la télécommande
07 < (Flèche / touche droite)		Touche de la télécommande	71 Vert	Touche de la télécommande
08 Alimentation		Touche de la télécommande	72 Rouge	Touche de la télécommande
09 Sourdine		Touche de la télécommande	79 Format / Format de l'image	Touche de la télécommande
0B Source d'entrée		Touche de la télécommande	91 AD (Description audio)	Touche de la télécommande
0E SLEEP (SOMMEIL)		Touche de la télécommande	9E LIVE MENU (MENU LIVE)	Touche de la télécommande
0F TV, TV/RAD		Touche de la télécommande	7A Guide de l'utilisateur	Touche de la télécommande
10 - 19	* Touches numériques de 0 à 9	Touche de la télécommande	7C Smart / Home	Touche de la télécommande
1A Q.View / Flashback		Touche de la télécommande	7E SIMPLINK	Touche de la télécommande
1E FAV (Chaîne favorite)		Touche de la télécommande	8E ▶▶ (Avance)	Touche de la télécommande
20 Texte (Télétext)		Touche de la télécommande	8F ◀◀ (Retour)	Touche de la télécommande
21 T. Opt. (Option télétexte)		Touche de la télécommande	AA Informations	Touche de la télécommande
28 Retour (PRÉCÉDENT)		Touche de la télécommande	AB Guide des programmes	Touche de la télécommande
30 Mode AV (Audio / Vidéo)		Touche de la télécommande	B0 ▶ (Lecture)	Touche de la télécommande
39 Sous-titres		Touche de la télécommande	B1 ■ (Arrêt / Liste de fichiers)	Touche de la télécommande
40	Λ (Flèche / curseur vers le haut)	Touche de la télécommande	B5 RE CENT	Touche de la télécommande
41	V (Flèche / curseur vers le bas)	Touche de la télécommande	BA II (Arrêt sur image / Ralenti / Pause)	Touche de la télécommande
42 Mes applications		Touche de la télécommande	BB Football	Touche de la télécommande
43 Menu / Paramètres		Touche de la télécommande	BD ●(REC)	Touche de la télécommande
44 OK / Entrer		Touche de la télécommande	DC 3D	Touche de la télécommande
45 Q.Menu		Touche de la télécommande	99 AutoConfig (Configuration automatique)	Touche de la télécommande
4C	Liste, - (ATSC uniquement)	Touche de la télécommande	9F App / *	Touche de la télécommande
4D PICTURE (IMAGE)		Touche de la télécommande	9B TV/PC	Touche de la télécommande
52 SOUND (SON)		Touche de la télécommande

* Le code de touche 4C (0 x 4C) est disponible sur les modèles ATSC/ISDB qui utilisent une chaîne majeure / mineure. (Pour la Corée du sud, le Japon, l'Amérique du Nord et l'Amérique latine, sauf la Colombie)

CONFIGURATION DU PÉRIPHÉRIQUE DE CONTRÔLE EXTERNE

• L'image ci-dessous peut être différente de celle affichée sur votre téléviseur.

Connectez la prise USB pour convertisseur de série / RS-232C à un périphérique de contrôle externe (comme un ordinateur ou un système de contrôle A/V) pour contrôler de l'extérieur les fonctions du produit.

Remarque : Le type de port de contrôle sur le téléviseur peut varier selon les modèles.

* Veuillez noter que certains modèles ne prennent pas en charge ce type de connectivité.
* Le câble n'est pas fourni avec le produit.

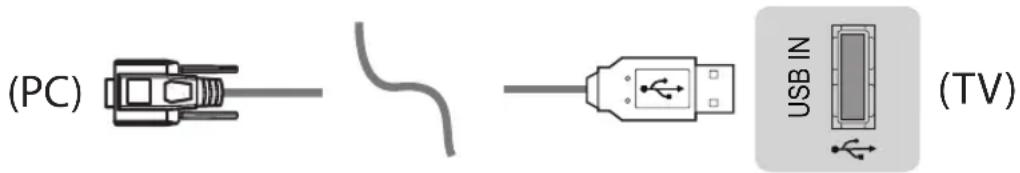

Convertisseur USB vers port série avec câble USB

Type de USB

(PC) USB IN (TV)

• Le téléviseur LG est compatible avec le convertisseur USB vers port série PL2303 (ID du fournisseur : 0 x 0557 ; ID du produit : 0 x 2008) qui est ni fabriqué, ni fourni par LG.
• Vous pouvez l'acheter dans les magasins d'informatique qui vendent des accessoires pour les informaticiens professionnels.

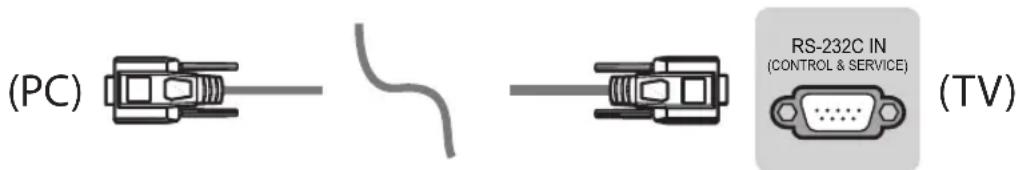

RS-232C avec câble RS232C

- Achetez le câble RS-232C (type DE9, D-Sub 9 broches, femelle-femelle) pour le câble RS-232C afin d'établir la connexion entre le PC et le téléviseur, comme indiqué dans le manuel.

(PC) RS-232C IN (CONTROL & SERVICE) (TV)

L'interface de connexion peut être différente de celle de votre téléviseur.

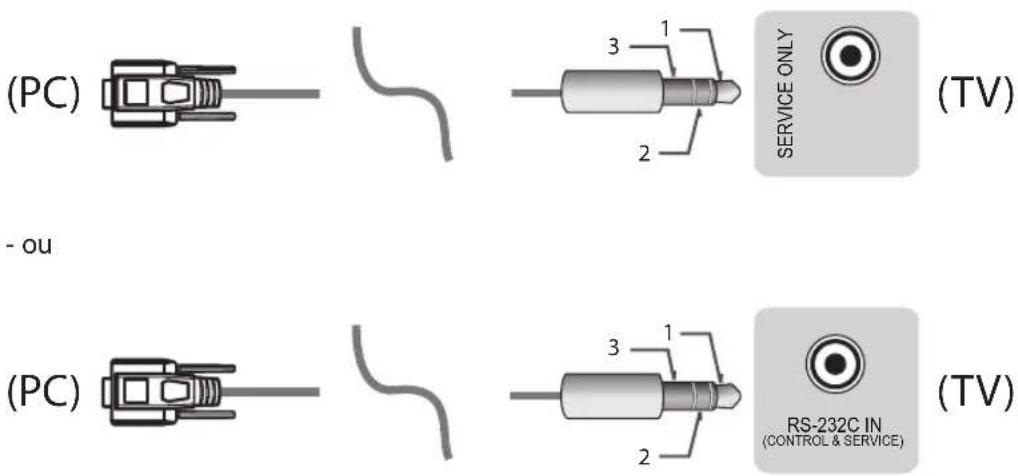

Type de prise jack

• Vous devez vous munir d'une prise jack avec un câble RS-232 pour établir la connexion entre le PC et le téléviseur et dont les références se trouvent dans le manuel.
  * Pour les autres modèles, utilisez le port USB.
  * L'interface de connexion peut être différente de celle de votre téléviseur.

(PC) - ou (PC) 3 1 2 SERVICE ONLY (TV) 3 1 2 RS-232C IN (CONTROL & SERVICE) (TV)

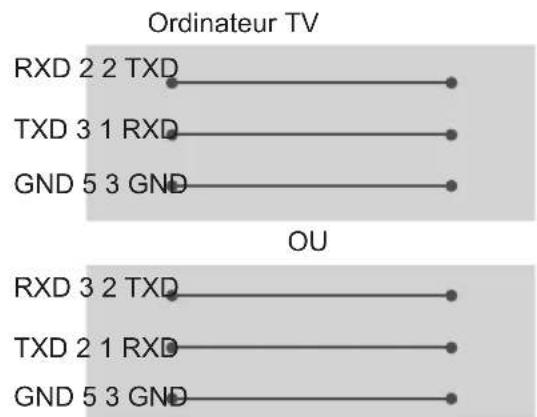

Ordinateur client Configurations RS-232C

1 5 6 9

RS-232C (Port série)

Configurations 3 fils (non standard)

Ordinateur TV RXD 2 2 TXD TXD 3 1 RXD GND 5 3 GND OU RXD 3 2 TXD TXD 2 1 RXD GND 5 3 GND

D-Sub 9 Téléphone

Définir l'ID

Pour définir un numéro d'ID », voir « Mappage de données réelles » à la page p.6.

1. Appuyez sur PARAMÈTRES pour accéder aux menus principaux.
2. Appuyez sur les touches de navigation pour accéder à (*Général → À propos de ce téléviseur ou OPTION) puis appuyez sur OK.
3. Appuyez sur les touches de navigation pour accéder à Définir l'ID puis appuyez sur OK.
4. Faites défiler vers la gauche ou vers la droite pour sélectionner un numéro d'ID, puis sélectionnez FERMER. La plage d'ajustement est de 1 à 99.
5. Lorsque vous avez terminé, appuyez sur SORTIE.
   *(Selon le modèle)

Paramètres de communication

• Débit en bauds : 9 600 bits/s (UART)
• Longueur des données : 8 bits
Parité : Aucune

• Bit d'arrêt : 1 bit
  • Code de communication : Code ASCII
  • Utilisez un câble croisé (inversé).

Liste de référence de commandes

(selon le modèle)

	COMMAND1	COMMAND2	DONNÉES (Hexadécimales)		COMMAND1	COMMAND2	DONNÉES (Hexadécimales)
01. Alimentation*	k a 00 à 01	15. Balance	k t 00 à 64
02. Format de l'image	k c (p.7)			16. Couleur Température	x u 00 à 64
03. Désactivation de l'écran	k d (p.7)			17. Méthode ISM (TV plasma uniquement)	j p (p.8)
04. Volume en sourdine	k e 00 à 01	18. Equaliseur j v (p.8)
05. Contrôle de volume	k f 00 à 64			19. Économie d'énergie	j q 00 à 05
06. Contraste k g	00 à 64			20. Tune Command (Commande recherche)	m	a (p.9)
07. Luminosité	k h 00 à 64			21. Chaîne (Programme) Ajouter / Suppr. (Ignorer)	m	b 00 à 01
08. Couleur	k	i	00 à 64	22. Touche	m	c	CODES de touche
09. Teint	k j 00 à 64			23. Control BackLight, Control Panel Light (Contrôle du rétroéclairage, Éclairage du panneau de commande)	m	g 00 à 64
10. Netteté	k k 00 à 32			24. Input select (Main) (Sélection source d'entrée (principale))	x b (p.11)
11. OSD Select (Sélection de l'OSD)	k l 00 à 01			25. 3D (modèles 3D uniquement)	x t (p.11)
12. Remote Control Lock Mode (Mode verrouillage de télécommande)	k m	00 à 01		26. Extended 3D (3D étendue) (modèles 3D uniquement)	x v (p.11)
13. Treble (Aigus)	k r	00 à 64		27. Auto Configure (Configuration automatique)	j u (p.12)
14. Bass (Graves)	k s 00 à 64

* Remarque : Lors de la lecture ou de l'enregistrement de contenus, aucune commande n'est exécutée et toutes sont traitées comme des NG, à l'exception de Alimentation (ka) et Clé (mc).

Grâce au câble RS232C, le téléviseur peut communiquer « ka command », qu'il soit allumé ou éteint. Avec le câble convertisseur port USB à port série, la commande ne fonctionne que si le téléviseur est allumé.

Protocole de transmission / réception

Transmission

[Command 1] : Première commande permettant de contrôler la TV. (j, k, m ou x)

[Command 2] : seconde commande permettant de contrôler la TV.

[Set ID] : Vous pouvez modifier le réglage [Set ID] pour choisir le numéro d'ID du moniteur souhaité dans le menu Option. La plage d'ajustement du téléviseur est de 1 à 99. Si [Set ID] est réglé sur 0, chaque appareil connecté est contrôlé.

* [Set ID] se présente sous forme décimale (1 à 99) sur le menu et sous forme hexadécimale (0 x 00 à 0 x 63) sur le protocole de réception/transmission.

[DATA] : Permet de transmettre les données de commande (forme hexadécimale). Transmettre les données FF pour lire l'état de la commande.

[Cr] : Retour chariot - code ASCII « 0x0D »

[ ] : Espace - code ASCII « 0x20 »

Accusé réception OK

[Command2][ ][Set ID][ ][OK][Data][x]

* L'appareil transmet un accusé de réception (ACK) selon ce format lors de la réception de données normales. Si les données sont alors en mode lecture, il indique les données d'état actuelles. Si les données sont en mode écriture, il renvoie les données de l'ordinateur.

Accusé réception erreur

[Command2][ ][Set ID][ ][NG][Data][x]

* L'appareil transmet un accusé de réception (ACK) selon ce format quand il reçoit des données anormales issues de fonctions non viables ou d'erreurs de communication.

Données 00 : code illégal

Mappage de données réelles (données hexadécimales → données décimales)

* Au moment de saisir les [données] dans Hexadécimales, consultez le tableau de conversion suivant.

* La commande Recherche de chaîne (ma) utilise une valeur hexadécimale de deux octets ([données]) pour sélectionner le numéro de chaîne.

00 : Étape 0 32 : Étape 50 (Set ID 50) FE : Étape 254

01 : Étape 1 (Set ID 1) 33 : Étape 51 (Set ID 51) FF : Étape 255

... ... ...

0A : Étape 10 (Set ID 10) 63 : Étape 99 (Set ID 99) 01 00 : Étape 256

... ... ...

0F : Étape 15 (Set ID 15) C7 : Étape 199 27 0E : Étape 9998

10 : Étape 16 (Set ID 16) C8 : Étape 200 27 0F : Étape 9999

... ... ...

* Les commandes peuvent fonctionner différemment selon le modèle et le signal.

01. Alimentation (Command : k a)

Pour *activer/désactiver l'appareil.

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Données 00 : Désactive 01 : *Active

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

Pour savoir si le téléviseur est allumé ou *éteint

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Ack [a][ ][Set ID][ ][OK][Data][x]

* De même, si d'autres fonctions transmettent des données « FF » selon ce format, les commentaires dans l'accusé de réception présente l'état de chaque fonction.

02. Format de l'image (Command : k c) (Taille d'image principale)

▶ Permet de régler le format de l'écran. (Format d'image principal)

Vous pouvez aussi ajuster le format de l'écran avec l'option Format de l'image dans Q.MENU (Menu rapide) ou le menu IMAGE.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Donnés 01 : Écran normal07 : 14:9

(4:3)

(Europe, Colombie, Moyen-

02 : Plein écran (16:9)

Orient, Asie sauf Corée du Sud et Japon)

04:Zoom

09 : Analyse seule

05:Zoom 2

0 : Écran large

(Amériquelatine, à l'exception de la Colombie)

(Europe, Colombie, Moyen-Orient, Asie sauf Corée du Sud et Japon)

06 : Défini

10 à 1F : Cinema Zoom

automatiquement/ Original

(Zoom cinéma) 1 à 16

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

* À l'aide de l'entrée sur PC, sélectionnez le format de l'image 16:9 ou 4:3.

* Dans le mode TNT/HDMI/Composantes (haute définition), Recherche seule est disponible.

* Le mode Écran large peut fonctionner différemment en fonction du modèle, et est pris en charge entièrement pour TNT, et partiellement pour ATV et AV.

03. Sourdine de l'écran (Command : k d)

Permet d'activer/désactiver la mise en sourdine de l'écran.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Données 00 : Sourdine écran désactivée (image activée)

Sourdine vidéo désactivée

01 : Sourdine écran activée (image désactivée)

10 : Sourdine vidéo activée

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* Si seule la mise en sourdine vidéo est activée, la TV présente l'affichage (OSD). Cependant, si la mise en sourdine écran est activée, aucune image ne s'affiche sur le téléviseur.

04. Volume en sourdine (Command : k e)

▶ Permet d'activer/de désactiver la mise en sourdine du volume. Vous pouvez aussi contrôler la mise en sourdine avec la touche MUTE de la télécommande.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Données 00 : Volume en sourdine activée (Volume désactivé)

01 : Volume en sourdine désactivée (Volume activé)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

1. Volume Control (Commande du volume) (Command : k f)

▶ Permet de régler le volume. Vous pouvez également régler le volume à l'aide des touches de volume de la télécommande.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

06. Contraste (Command : k g)

Permet de régler le contraste de l'écran. Vous pouvez aussi ajuster le contraste dans le menu IMAGE.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

07. Luminosité (Command : k h)

▶ Permet de régler la luminosité de l'écran. Vous pouvez aussi ajuster la luminosité dans le menu IMAGE.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

08. Couleur (Command : k i)

▶ Permet de régler les couleurs de l'écran. Vous pouvez aussi ajuster les couleurs dans le menu IMAGE.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

1. Teinte (Command : k j)

▶ Permet de régler la teinte de l'écran. Vous pouvez aussi ajuster la teinte dans le menu IMAGE.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Données Rouge : 00 sur vert : 64

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

1. Netteté (Command : k k)

▶ Permet de régler la netteté de l'écran. Vous pouvez aussi ajuster la netteté dans le menu IMAGE.

Données Min : 00 à Max : 32

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

1. OSD Select (Sélection OSD) (Command : k l)

Pour activer/désactiver l'option OSD (affichage à l'écran) avec la commande à distance.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Données 00 : OSD désac

01 : OSD activé

Ack [I][ ][Set ID][ ][OK/NG][Data][x]

1. Mode verrouillage de télécommande (Command : k m)

Pour verrouiller les commandes de la télécommande et du panneau avant du téléviseur.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Données 00 : Verrou désactive

01 : Verrou activé

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* Si vous n'utilisez pas la télécommande, utilisez ce mode.

Lorsque l'alimentation de secteur est activée ou désactivée (débranchement puis rebranchement après un intervalle de 20 à 30 secondes), le verrouillage de la commande externe est annulé..

* Si le blocage des touches est activé en mode Veille (alimentation secteur désactivée par le minuteur, la commande ka ou mc), la TV ne s'allume pas lorsque vous sélectionnez la touche Marche IR et locale.

1. Aigus (command : k r)

▶ Permet de régler les aigus. Vous pouvez aussi régler les aigus dans le menu AUDIO. Transmission [k][r][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

* (selon le modèle)

1. Graves (command : k s)

▶ Permet de régler les graves. Vous pouvez aussi régler les graves dans le menu AUDIO.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

* (selon le modèle)

1. Balance (Command : k t)

▶ Permet d'ajuster la balance. Vous pouvez aussi régler la balance dans le menu AUDIO. Transmission [k][t][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

1. Température de couleur (Command : x u)

Pour régler la température de couleur. Vous pouvez aussi ajuster la température de couleur dans le menu IMAGE. Transmission [x][u][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

1. ISM Method (Méthode ISM) (Command : j p) (TV plasma uniquement)

▶ Pour contrôler la méthode ISM. Vous pouvez ajuster la Méthode ISM dans le menu OPTION. Transmission [j][p][ ][Set ID][ ][Data][Cr]

Données Min : 02 : Orbiter

08 : Normal

20 : Nettoyage couleur

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

1. Équaliseur (Command : j v)

▶ Ajuste l'équaliseur de l'écran. Transmission [j][v][ ][Set ID][ ][Data][Cr]

MSB 00000000 LSB Fréquence DONNÉES

7	6	5		Fréquence	4	3	2	1	0	Étape
0	0	0		1e bande	0	0	0	0	0	0 (décimal)
0	0	1		2e bande	0	0	0	0	1	1 (décimal)
0	1	0		3e bande	...	...	...	...			...
0	1	1		4e bande	1	0	0	1	1	19 (décimal)

1 0 0

5e bande

1 0 1 0 0 20 (décimal)

Ack [v][ ][Set ID][ ][OK/NG][Data][x]

* Dépend du modèle et peut être modifié si le mode du son est réglé sur une valeur d'équaliseur ajustable.

1. Économie d'énergie (Command : j q)

Pour réduire la consommation d'énergie du téléviseur. Vous pouvez aussi régler l'option d'économie d'énergie dans le menu IMAGE.

Transmission [j][q][ ][Set ID][ ][Data][Cr]

DONNÉES

00 : désactivé

01 : minimum

02 : moyen

03 : maximum

04 : Auto (pour téléviseurs LCD / à rétroéclairage LED) / Capteur intelligent (pour téléviseurs à écran plasma)

05 : écran désactivé

* (selon le modèle)

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

1. Commande recherche (Command : m a)

* Cette commande peut fonctionner différemment selon le modèle et le signal. • Pour l'Europe, le Moyen-Orient, la Colombie et l'Asie, sauf la Corée du Sud et le Japon.

▶ Sélectionnez la chaîne selon le numéro.

Transmission [m][a][ ][Set ID][ ][Data 00][ ] [Data 01][ ][Data 02][Cr]

* Terrestre analogique/câble

[Données 00][Données 01] Données de la chaîne

Données 00 : Données de la chaîne octet haute

Données 01 : Données de la chaîne octet basse

- 00 00 à 00 C7 (décimales : 0 à 199)

Données 02 : Source d'entrée (analogique)

- 00 : TV terrestre (ATV)

- 80 : TV par câble (CATV)

* Terrestre numérique/Câble/Satellite

[Données 00][Données 01] : Données de la chaîne

Données 00 : Données de la chaîne octet haute

Données 01 : Données de la chaîne octet basse

- 00 00 à 27 0F (décimales : 0 à 9 999)

Données 02 : Source d'entrée (numérique)

- 10 : TV terrestre (TNT)

- 20 : radio terrestre (radio)

- 40 : TV par satellite (SDTV)

- 50 : radio par satellite (S-Radio)

- 90 : TV par câble (CADTV)

- a0 : radio par câble (CA-Radio)

* Exemples de commandes de recherche :

1. Recherche de la chaîne 10 terrestre analogique (PAL).

Set ID = Tout = 00

Données 00 & 01 = Données chaîne 10 = 00 0a

Données 02 = TV terrestre analogique = 00

Résultat = ma 00 00 0a 00

1. Recherche de la chaîne 01 terrestre numérique (DVB-T).

Set ID = All = 00

Données 00 & 01 = Données chaîne 1 = 00 01

Données 02 = TV terrestre numérique = 10

Résultat = ma 00 00 01 10

1. Recherche de la chaîne 1 000 par satellite (DVB-S).

Set ID = Tout = 00

Données 00 & 01 = Données chaîne 1000 = 03 E8

Données 02 = TV par satellite numérique = 40

Résultat = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

• Pour la Corée du Sud, l'Amérique du Nord et l'Amérique Latine, sauf la Colombie.

Pour rechercher la chaîne en fonction du numéro physique/majeur/mineur.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Les chaînes numériques disposent d'un numéro de chaîne mineur, majeur et physique. Le numéro physique correspond au numéro de chaîne numérique actuel, le majeur est le numéro vers lequel la chaîne doit être mappée et le mineur correspond à la sous-chaîne. Le tuner ATSC mappe automatiquement la chaîne vers le numéro majeur ou mineur, le numéro physique n'est donc pas requis lors de l'envoi d'une commande en mode Numérique.

* Terrestre analogique/câble

Données 00 : Numéro de chaîne physique

- Terrestre (ATV) : 02 à 45 (décimales : 2 à 69)

- Câble (CATV) : 01, 0E à 7D (décimales : 1, 14 à 125)

[Données 01 à 04] : Numéro de chaîne majeur ou mineur

Données 01 & 02 : xx (aucune importance)

Données 03 & 04 : xx (aucune importance)

Données 05 : Source d'entrée (analogique)

- 00 : TV terrestre (ATV)

- 01 : TV par câble (CATV)

* Terrestre numérique/Câble

Données 00 : xx (aucune importance)

[Données 01][Données 02] : Numéro de chaîne majeur

Données 01 : Données de la chaîne octet haute

Données 02 : Données de la chaîne octet basse

- 00 01 à 27 0F (décimales : 1 à 9 999)

[Données 03][Données 04] : Numéro de chaîne mineur

Données 03 : Données de la chaîne octet haute

Données 04 : Données de la chaîne octet basse

Données 05 : Source d'entrée (numérique)

- 02 : TV terrestre (TNT) – Utilisez un numéro de programme physique

- 06 : TV par câble (CADTV) – Utilisez un numéro

de programme physique

• 22 : TV terrestre (TNT) – N'utilisez pas de numéro de programme physique
• 26 : TV par câble (CADTV) – N'utilisez pas de numéro de programme physique
• 46 : TV par câble (CADTV) - N'utilisez que le numéro de programme physique ou majeur (chaîne unique)
• 66 : TV par câble (CADTV) – N'utilisez que le numéro de programme majeur (chaîne unique)
• 0b : TV numérique par câble Plus – Utilisez un numéro de programme physique
• 2b : TV numérique par câble Plus – N'utilisez pas de numéro de programme physique
• 4b : TV numérique par câble Plus – N'utilisez que le numéro de programme physique ou majeur (chaîne unique)
• 6b : TV numérique par câble Plus – N'utilisez que le numéro de programme majeur (chaîne unique)

Deux octets sont disponibles pour chacune des chaînes majeures et mineures. De manière générale, l'octet bas est utilisé tout seul (l'octet haut est 0).

* Exemples de commandes de recherche :

1. Recherche de la chaîne 35 par câble analogique (NTSC). Set ID = Tout = 00

Données 00 = Données chaîne 35 = 23

Données 01 & 02 = Pas de majeur = 00 00

Données 03 & 04 = Pas de mineur = 00 00

Données 05 = TV par câble analogique = 01

1. Recherche de la chaîne 30-3 terrestre numérique (ATSC). Set ID = Tout = 00

Données 00 = Numéro physique inconnu = 00

Données 01 & 02 = Numéro majeur 30 = 00 1E

Données 03 & 04 = Numéro mineur 3 = 00 03

Données 05 = TV terrestre numérique = 22

Pour rechercher la chaîne en fonction du numéro physique/majeur/mineur.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Terrestre numérique / satellite

Données 00 : xx (aucune importance)

[Données 01][Données 02] : Numéro de chaîne majeur

Données 01 : Données de chaîne octet haut

Données 02 : Données de chaîne octet bas

- 00 01 à 27 0F (décimales : 1 à 9 999)

[Données 03][Données 04] : Numéro de chaîne

d'embranchement / mineur

(aucune importance avec le satellite)

Données 03 : Données de chaîne octet haut

Données 04 : Données de chaîne octet bas

Données 05 : Source d'entrée (numérique / satellite pour le Japon)

• 02 : TV terrestre (TNT)
• 42 : TV terrestre (TNT) - N'utilisez que le numéro de programme physique ou majeur (chaîne unique)
• 62 : TV terrestre (TNT) - N'utilisez que le numéro de programme majeur (chaîne unique)
• 07 : BS (satellite de diffusion)
• 08 : CS1 (satellite de communication 1)
• 09 : CS2 (satellite de communication 2)

* Exemples de commandes de recherche :

1 Recherche de chaîne 17-1 terrestre numérique (ISDB-T). Set ID = Tout = 00

Données 00 = Numéro physique inconnu = 00

Données 01 & 02 = Numéro majeur 17 = 00 11

Données 03 & 04 = Numéro d'embranchement / mineur 1 = 00 01

Données 05 = TV terrestre numérique = 02

1. Recherche du chaîne 30 BS (ISDB-BS).

Set ID = Tout = 00Données 00 = Numéro physique inconnu = 00

Données 01 & 02 = Numéro majeur 30 = 00 1E

Données 03 & 04 = Aucune importance = 00 00

Données 05 = TV numérique BS = 07

* Cette fonction varie selon le modèle.

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

1. Chaîne Aj./Suppr.(Sauter) (Command : m b)

Pour changer de chaîne (programme) pour la prochaine fois.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Données 00 : Suppr. (ATSC, ISDB) / 01 : Add

Ignorer (DVB) (Ajouter)

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Paramétrer le statut de la chaîne sauvegardée sur Suppr. (ATSC, ISDB) / Ignorer (DVB) ou ajouter.

1. Touche (Command : m c)

Pour envoyer le code clé de télécommande IR.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Données Code clé-p.2.

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

1. Contrôle du rétroéclairage (Command : m g)

• Pour les téléviseurs LCD / à rétroéclairage LED

Pour contrôler le rétroéclairage.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

Éclairage du panneau de commande (Command : m g)

• Pour les téléviseurs Plasma

Pour contrôler l'éclairage du panneau. Transmission [m][g][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

1. Sélection d'entrée (Command : x b) (entrée image principale)

Pour sélectionner la source d'entrée de l'image principale.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

DONNÉES

00:TNT 01: CADTV

02 : TNT par satellite 10 : ATV

ISDB-BS (Japon)

03: ISDB-CS1 (Japon)

04: ISDB-CS2 (Japon)

11:CATV

20 : AV ou AV1 21 : AV2

40: Component1 41: Component2

60:RGB

90:HDMI1 91:HDMI2

92:HDMI3 93:HDMI4

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Cette fonction dépend du modèle et du signal.

1. 3D (Command : x t) (modèles 3D uniquement) (selon le modèle)

Permet de modifier le mode 3D du téléviseur. Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01] [ ][Data 02][ ][Data 03][Cr]

* (selon le modèle)

Données Structure

[Données 00] 00 : 3D activée

01 : 3D désactivée

02 : De 3D à 2D

03 : De 2D à 3D

[Données 01] 00 : Haut et bas

01 : Côte à côte

02 : Damier

03 : Séquence de trame

04 : Colonnes entrelacées

05 : Lignes entrelacées

[Données 02] 00 : De droite à gauche

01 : De gauche à droite

[Données 03] Effet 3D (Profondeur 3D) : Min : 00

- Max : 14

(* transmission par code hexadécimal)

* Les fonctions [Données 02], [Données 03] dépendent du modèle et du signal.
* Si [Données 00] correspond à 00 (3D activée), [Données 03] est inutile.
* Si [Données 00] correspond à 01 (3D désactivée) ou à 02 (3D vers 2D), [Données 01], [Données 02] et [Données 03] sont inutiles.
* Si [Données 00] correspond à 03 (2D vers 3D), [Données 01] et [Données 02] sont inutiles.
* Si [Données 00] correspond à 00 (3D activée) ou 03 (2D à 3D), [Données 03] fonctionne lorsque le mode 3D (Genre) est configuré sur manuel uniquement.
* Toutes les options de modèle 3D ([Données 01]) peuvent être indisponibles, selon le signal de diffusion / vidéo.

[Data 00] [Data 01] [Data 02] [Data 03]
00	O	O	O
01	X	X	X
02	X	X	X
03	X	O	O

X : peu importe

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02] [Données03][x] [t][ ][Set ID][ ][NG][Data00][x]

1. Extended 3D (3D étendue) (Command : x v) (uniquement sur les modèles 3D) (selon les modèles)

▶ Permet de modifier l'option 3D du téléviseur.

Transmission [x][v][ ][Set ID][ ][Data 00][ ] [Data 01][Cr]

[Données 00] Option 3D

00 : Correction de l'image 3D
01 : Profondeur 3D (mode 3D uniquement manuel)
02 : Point de visualisation 3D
06 : Correction des couleurs 3D
07 : Zoom son 3D
08 : Vue d'image normale
09 : Mode 3D (Genre)

[Données 01] Indique une plage de données propre à chaque option 3D déterminée par [Données 00].

1) Lorsque [Données 00] correspond à 00

00 : De droite à gauche
01 : De gauche à droite

2) Lorsque [Données 00] correspond à 01, 02

Données Min : 0 - Max : 14 (* transmission par code hexadécimal)

La plage de valeurs de données (0 - 20) convertit la plage de visionnage (-10 - +10) automatiquement (selon le modèle)

* Cette option fonctionne lorsque le mode 3D (Genre) est configuré sur manuel uniquement.
3) Lorsque [Données 00] correspond à 06, 07

00 : Désactivé

01 : Activé

4) Lorsque [Données 00] correspond à 08

00 : Permet de revenir à une vidéo 3D après avoir converti une vidéo 3D en 2D

01 : Permet de convertir les vidéos 3D en 2D, à l'exception des vidéos 2D déjà converties en 3D

* Si les conditions de conversion ne sont pas respectées, la commande est traitée comme NG.

5) Lorsque [Données 00] correspond à 09

00 : Standard

01 : Sport

02 : Cinéma

03 : Extrême

04 : Manuel

05 : Auto

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]

[v][ ][Set ID][ ][NG][Data00][x]

1. Auto Configure (Configuration automatique)

(Command: j u)

(selon le modèle)

▶ Permet de régler la position de l'image et de réduire automatiquement le tremblement de l'image. Cette option ne fonctionne qu'en mode RGB (PC).

Transmission [j][u][ ][Set ID][ ][Data][Cr]

Données 01 : Exécuter la configuration automatique

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

LG

Life's Good
