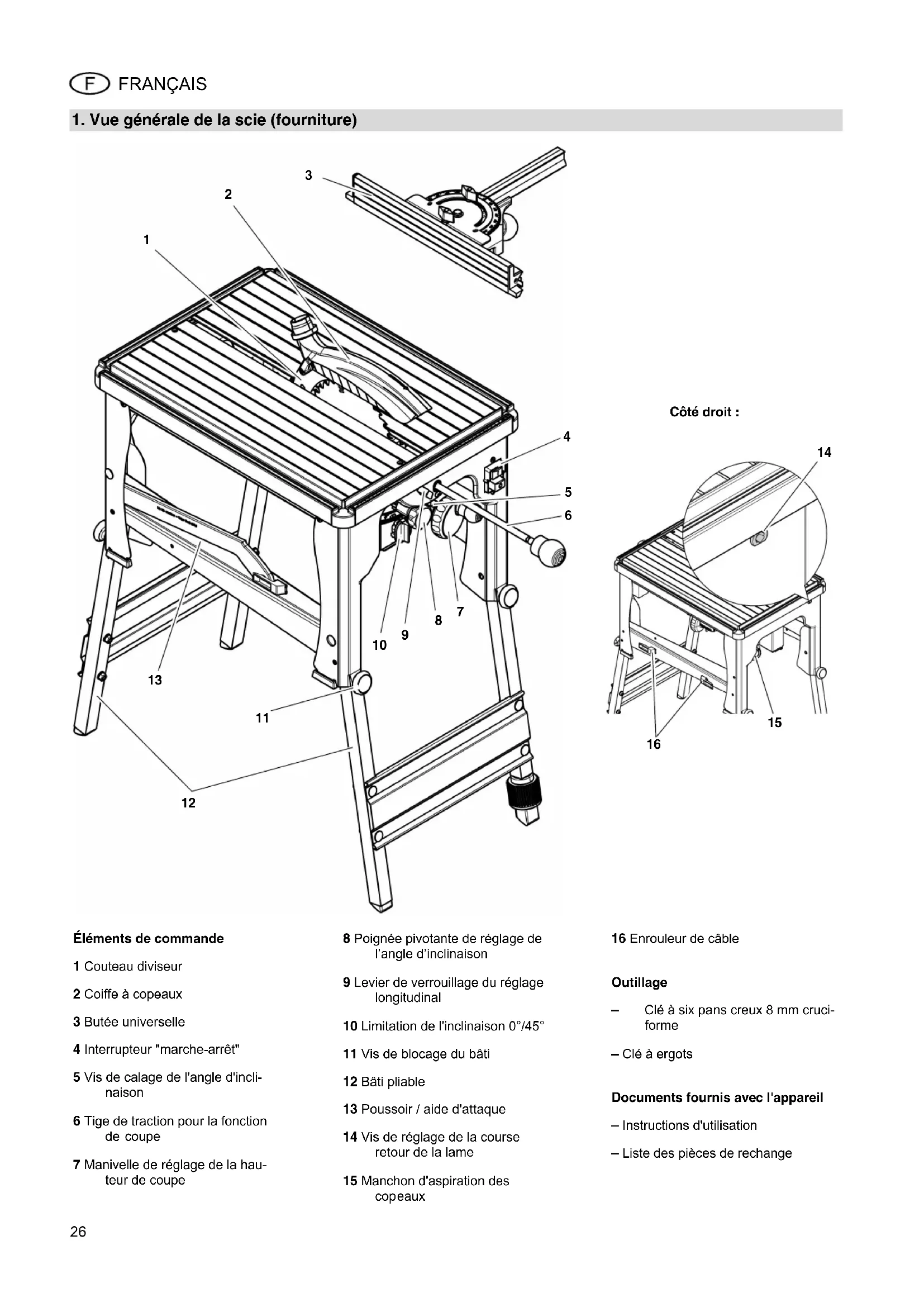

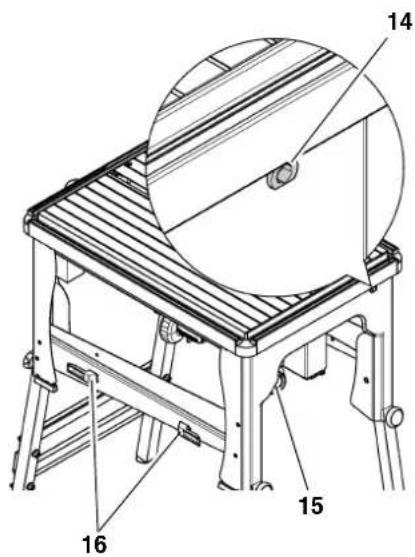

1. Vue générale de la scie (fourniture)

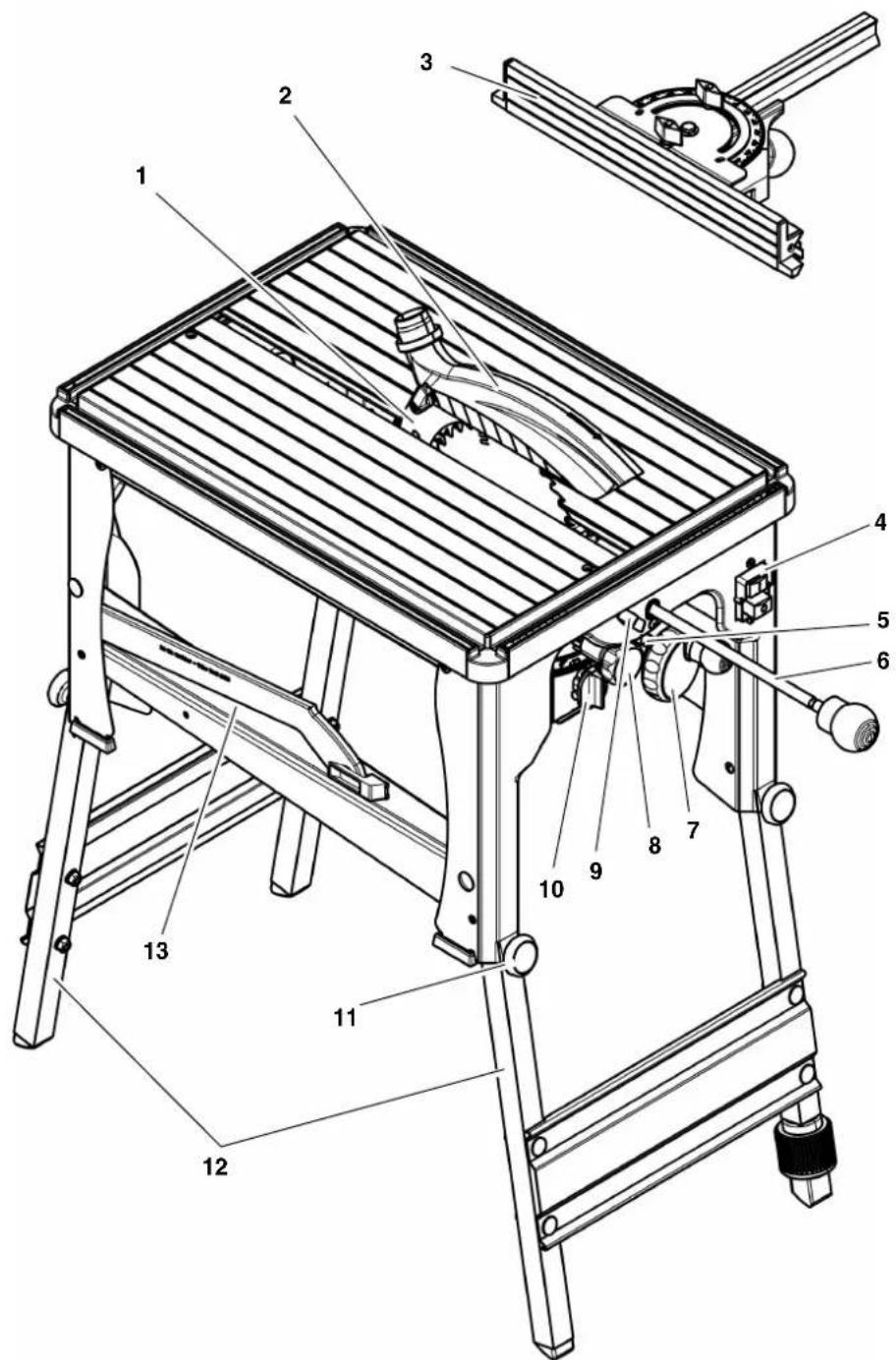

Éléments de commande 1 Couteau diviseur 2 Coiffe à copeaux 3 Butée universelle 4 Interrupteur "marche-arrêt" 5 Vis de calage de l'angle d'incli- naison 6 Tige de traction pour la fonction

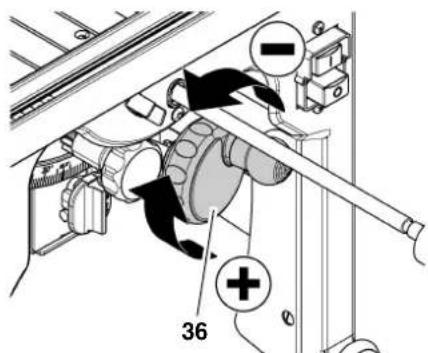

coupe 7 Manivelle de réglage de la hau- teur de coupe 8 Poignée pivotante de réglage de

angle d’inclinaison 9 Levier de verrouillage du réglage

ngitudinal 10 Limitation de l'inclinaison 0°/45° 11 Vis de blocage du bâti 12 Bâti pliable 13 Poussoir / aide d'attaque 14 Vis de réglage de la course retour de la lame 15 Manchon d'aspiration des cop eaux 16 Enrouleur de câble

Outillage – Clé à six pans creux 8 mm cruci- forme – Clé à ergots

Documents fournis ave c l'appareil – Instructions d'utilisation – Liste des pièces de rechange XA0066F3.fm Instructions d’utilisation origi- nales27 FRANÇAIS

1. Vue générale de la scie

(fourniture) ................................26

2. À lire au préalable !...................27

3. Sécurité......................................27

3.1 Utilisation conforme à l'usage .....27

3.2 Consignes générales

de sécurité ..................................27

3.3 Symboles sur l'appareil...............29

3.4 Dispositifs de sécurité.................29

4. Particularités du produit ..........29

5. Éléments de commande...........30

6.2 Dispositif d'aspiration des

6.3 Raccordement au s

8.2 Ajuster la bande graduée............34

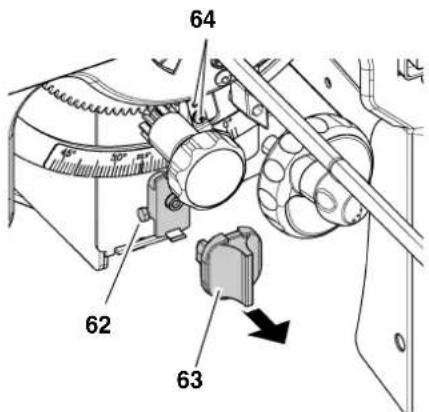

8.3 Régler la limitation d'inclinaison.. 34

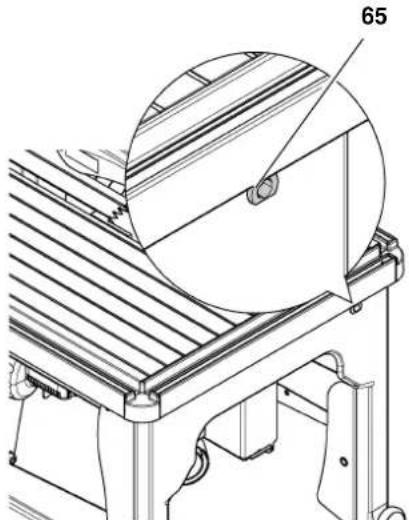

8.4 Régler l’amortisseur....................35

de l'environnement...................36

14. Problèmes et pannes................36

15. Caractéristiques techniques....37

Les présentes instructions ont été rédi- gées pour vous permettre d'utiliser votre

pareil rapidement et en toute sécurité. Vous trouverez ci-dessous quelques indications sur la manière de les lire :

isez l'intégralité des instructions d'utilisation avant la mise en service. Tenez compte en particulier des consignes de sécurité. Ces instructions s'adressent à des personnes possédant des connais- sances de base dans le maniement

es appareils similaires à celui qui est décrit ici. Si vous n'avez aucune expérience de ce type d'appareil, commencez par demander l'aide d'une personne expérimentée.

onservez tous les documents four- nis avec cet appareil afin de pouvoir les consulter en cas de besoin. De plus, conservez la preuve d'achat pour pouvoir faire valoir la garantie. Si vous prêtez ou vendez la machine, fournissez-en toute la documentation. Le fabricant ne pourra être tenu res- ponsable de dommages découlant

e la non-observation de ces ins- tructions d'utilisation. Les informations contenues dans ces instruction s d'utilisation sont identifiées de la manière suivante : Danger ! Risque de lésions corpo- relles ou de dommages à l'environne ment. Risque d'électrocution ! Risque de lésions corpo- relles dues au courant électrique. Risque d'accrochage ! Risque de lésions corpo- relles pouvant être occa- sionnées par accro- chage de parties du cor ps ou de vêtements. Attention ! Risque de dommages matériels. Remarque : Informations complémen- taires.

ésignent les différentes pièces ;

nt attribués dans l'ordre ;

rapportent aux chiffres corres- pondants entre parenthèses (1), (2), (3) ... dans le texte adjacent.

es consignes dont l'ordre d'exécu- tion doit être respecté sont numéro- tées. Les consignes dont l'ordre d'exécu- tion est sans importance sont signa- lées par un point. Les listes sont caractérisées par des tirets.

3.1 Utilisation conforme à

l'usage L'appareil est destiné au délignage et à la coupe transversale de bois massif et mélaminé, panneaux de particules, lat- tés et plastiques. Les pièces rondes ne doivent être sciées

'avec un dispositif de stabilisation adapté afin d'empêcher que les pièces ne soient retournées par la lame de scie en rotation. En cas de sciage sur chant de pièces plates, utilisez une butée appropriée afin d'assurer un guidage parfaitement sûr. L'appareil ne doit pas être utilisé pour le sciage à lame flottante. Cet appareil ne peut pas être utilisé pour le feuillurage, le rainurage ou les coupes de rainures arrêtées (qui se terminent dans la pièce à usiner). Toute autre utilisation est contraire aux prescriptions. Une utilisation non conforme aux prescriptions, des modifi- cations apportées à l'appareil ou l'emploi

pièces qui n'ont été ni contrôlées ni approuvées par le fabricant peuvent entraîner des dommages imprévisibles !

3.2 Consignes générales de

sécurité Respectez les consignes de sécu- rité suivantes en utilisant cet appa- reil afin d'éliminer tout risque de dommage corporel ou matériel. Respectez les consignes de sécu- rité spécifiques à chaque chapitre. Respectez, le cas échéant, les directives en vigueur ou les instruc- tions de prévention des accidents relatives à la manipulation de scies.

Principaux dangers !

illez à maintenir le lieu de travail en ordre – un poste de travail non rangé est susceptible de provoquer des accidents. Il convi ent de rester attentif et concentré lors du travail. Abordez le travail avec bon sens. N'utilisez pas l'appareil si vous n'êtes pas concen- tré. Pren ez en considération les influences de l'environnement. Veil- lez à un éclairage correct. Évitez d' adopter une position du corps inconfortable. Choisissez une posture stable de manière à garder constamment votre équilibre.

ur les pièces longues, utilisez des porte-pièces adaptés.

'utilisez pas l'appareil en présence de liquides ou de gaz inflammables. Cet appareil ne doit être mis en ser- vice et utilisé que par des personnes habituées à manipuler des scies cir- culaires et ayant conscience des

angers liés à l'utilisation de ce type de matériel. Les mineurs n'ont le droit de se ser- vir de l'appareil que dans le cadre

'une formation professionnelle et sous le contrôle d'un instructeur. Table des matières

2. À lire au préalable !

FRANÇAIS Les personnes non concernées par les opérations et tout particulière- ment les enfants doivent être tenus à distance de la zone de danger. Ne laissez aucune tierce personne tou- cher l'appareil ou le câble d'alimen- tation en cours d'utilisation. Ne surcharge z pas l'appareil ; n'utili- sez cet appareil que dans la plage de puissance indiquée dans les caractéristiques techniques.

Dangers dus à l'électricité ! N'exposez pas l'appareil à la pluie. N'u tilisez pas cet appareil en pré- sence d'eau ou d'une humidité rela- tive de l'air trop élevée. Évitez, lors du travail avec l'appareil, tout contact corporel avec des pièces reliées à la terre (p. ex. radia- teurs, tuyaux, cuisinières, réfrigéra- teurs). N'u tilisez pas le câble d'alimentation à d'autres fins que celles pour les- quelles il a été conçu.

Risque de blessures ou de pin- cement au niveau des pièces mobiles ! Ne faites pas fonctionner l'appareil tant que les dispositifs de sécurité ne sont pas installés. Gardez une distance suffisante par rapport à la lame de scie. Utilisez éventuellement des aides d'attaque adaptées. Maintenez une distance suffisante avec les composants en mouvement pendant le fonctionne- ment. Attend ez que la lame de scie soit immobile pour retirer de la zone de travail les petites découpes de pièces, les restes de bois, etc. Ne fre inez pas la lame de scie en exerçant une pression latérale.

surez-vous, avant tout travail de maintenance, que l'appareil est débranché. Vérifiez avant de mettre en marche la scie (p. ex. après des travaux de maintenance) qu'il ne reste aucun outil ni aucune pièce détachée dans l'appareil. Mettez l'appareil hors service lorsque vous ne vous en servez pas.

Risque de coupure également lorsque les dispositifs de coupe sont immobiles ! Utilisez des gants pour remplacer les dispositifs de coupe. Conser vez les lames de scie de manière à ce que personne ne risque de s'y blesser.

Danger dû au contrecoup (pièce happée par la lame et projetée contre l’utilisateur) ! Le couteau diviseur doit être correc- tement installé pour travailler avec la scie. Le coin à refendre et la lame de scie utilisée doivent s'accorder : le coin à refrendre ne doit pas être plus épais que la largeur de saignée et pas plus mince que la lame principale.

coincez pas les pièces. Veill ez à utiliser une lame adaptée au matériau que vous voulez scier. N'employez que des lames de scies aux dents fines pour scier des pièces minces ou aux parois minces. Utilisez toujours des lames de scies tranchantes. En cas de doute, vérifiez que les pièces à usiner ne contiennent pas de corps étrangers (p. ex. des clous ou des vis). Ne sciez que des pièces ayant des dimensions qui permettent de les stabiliser pendant la coupe. Ne sciez jamais plusieurs pièces à la fois ou des lots composés de plu- sieurs pièces indépendantes. Il y a risque d’accident si des pièces sont saisies de manière incontrôlée par la lame de scie. Retirez les petites découpes de pièce, les restes de bois etc. de la zone de travail – la lame de scie doit, pour ce faire, être immobile.

Risques d'accrochage ! Veill ez à ce qu'aucune partie du corps ou des vêtements ne puisse être happée en cours de travail (ne pas porter de cravate, de gants ou de vêtements aux manches larges ; le filet à cheveux est obligatoire pour les personnes aux cheveux longs). Ne sci ez jamais des pièces qui com- portent des cordes, des lace ts, des ruba ns, des câbl es ou des fi ls.

Danger dû à un équipement individuel de protection insuffisant ! Portez une protection acoustique. Porte z des lunettes de protection. Porte z un masque anti-poussière. Porte z des vêtements de travail adaptés. Le port de chau ssures antidéra- pantes est recommandé pour les trava ux en extérieur.

Danger dû à la sciure de bois ! Certaine s sciures de bois (bois de chêne, de hêtre ou de frêne, p. ex.) sont cancérigènes en cas d'inhala- tion. Ne travaillez qu'avec un dispo- sitif d'aspiration. Le dispositif d'aspi- ration doit posséder les valeurs indi quées dans les caractéristiques techniques. Limitez au minimum la quantité de sciure de bois sur le lieu de travail : élimin ez les dépôts de sciure de bois dans la zone de travail (ne pas souffler dessus !) ; remédiez aux fuites du dispositif d'aspiration ; veill ez à une bonne aération.

Danger en cas de modifica- tions apportées à l'appareil ou d'emploi de pièces qui n'ont été ni contrôlées ni agréées par le fabricant ! Assemblez l'appareil en respectant soigneusement ces instructions. N'utilisez que des pièces de rechange agréées par le fabricant. Cela concerne en particulier : les lames de scie (cf. "Acces- soires disponibles" pour les réfé- rences de commande) ; les dispo sitifs de sécurité (voir liste des pièces de rechange pour les références de commande). Ne modifie z pas les pièces de l'appareil.

Danger dû à un défaut de l'appareil ! Veuil lez entretenir l'appareil et les accessoires avec soin. Respectez les instructions de maintenance. Veillez avant chaque mise en ser- vice à ce que l'appareil soit en bon état : avant de l'utiliser, vérifiez soi- gneusement que les dispositifs de sécurité et de protection ou les pièces légèrement endommagées fonctionnent parfaitement et confor- mément à leur finalité. Assurez-vous que les pièces mobiles fonctionnent correctement et ne se bloquent pas. Toutes les pièces doivent être cor- rectement installées et répondre à

utes les conditions afin d'assurer un fonctionnement parfait de l'appa- reil. Les disp ositifs de protection ou les pièces détériorées sont à réparer ou à remplacer dans les règles de l'art par un atelier spécialisé et agréé.29 FRANÇAIS Faites remplacer les interrupteurs défectueux par un atelier de service après-vente. N'utilisez pas cet appa- reil lorsque l'interrupteur ne fonc- tionne pas correctement. Mai ntenez les poignées sèches et exemptes d'huile et de graisse.

Dangers dus au bruit ! Portez une protection acoustique.

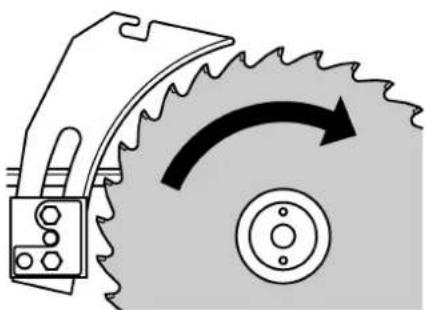

illez à ce que le couteau diviseur ne soit pas déformé. Un couteau diviseur déformé presse la pièce latéralement contre la lame de scie. C'est une source de bruit.

Danger dû à des pièces ou des parties de pièces à usiner qui bloquent ! En cas de blocade :

1. Mettre la machine hors tension.

2. Retirer la fiche de la prise d’alimen-

3. Porter des gants.

4. Éliminer le blocage avec un outil

3.3 Symboles sur l'appareil

ises en garde sui- vantes peut provoquer des blessures graves et des dommages.

Ne pas toucher la lame de sci e en rotation.

Ne pas utiliser l'appareil

ans un environnement mouillé ou humide. En cas d'utilisation comme scie de table, la lame de scie est blo- quée au centre et en position avant lors des travaux de réglage. Plaque signalétique :

3.4 Dispositifs de sécurité

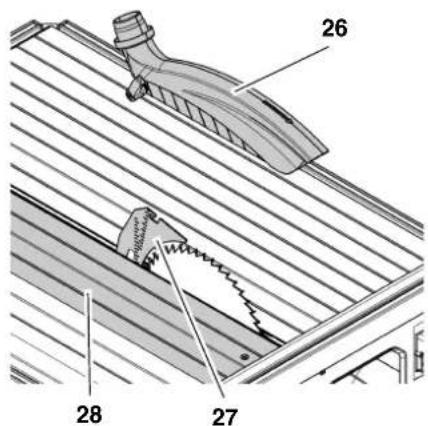

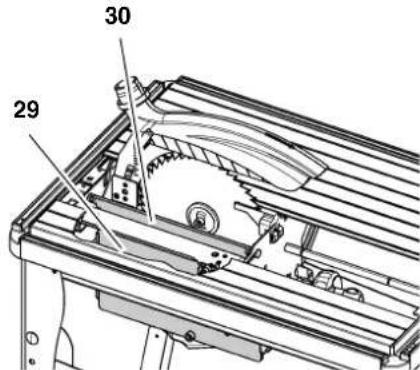

Coiffe à copeaux La coiffe à copeaux (26) protège des contacts involontaires avec la lame de scie et évite la projection de copeaux. La coiffe à copeaux doit toujours être montée pour travailler. Couteau diviseur Le couteau diviseur (27) empêche que la pièce ne soit accrochée par les dents lors du mouve ment ascendant et proje- tée contre l’utilisateur. Le couteau diviseur doit toujours être installé pour travailler. Protection contre les contacts acci- dentels Les éléments suivants préviennent les contacts a ccidentels avec la lame de scie : profil de support de table (28),

laque du boîtier protecteur de la lame de scie (29), protection contre les contacts acci- dentels (30). Ces pièces doivent toujours être mon- tées pour travailler. Poussoir Le poussoir (31) prolonge la main et pro- tège des contacts involontaires avec la lame

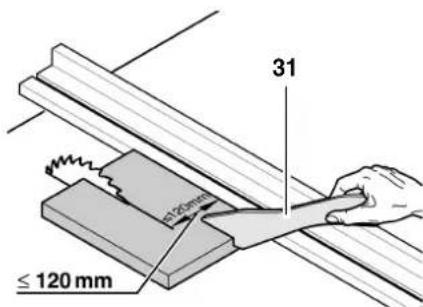

Le poussoir doit toujours être utilisé lorsque la distance butée parallèle – lame de scie 120 mm. Le poussoir doit être monté selon un angle de 20 … 30 par rapport à la sur- face de la table de scie. Lorsque vous ne vous servez pas du poussoir, vous pouvez l'accrocher sur le support latéral. Si le poussoir est endommagé, il doit être remplacé. Fonction d'entraînement des pièces pour une grande précision de coupe. Angle d'inclinaison réglable précisé- ment de –1,5 à 46,5. Hauteur de coupe réglable jusqu'à 60 mm. Toutes les commandes importantes se trouvent à l'avant de l'appareil. (17) Constructeur (18) Numéro de série (19) Désignation de l'appareil (20) Caractéristiques du moteur (voir aussi "Caractéristiques tech- niques") (21) Année de construction (22) Label CE – le certificat de confor- mité atteste que cet appareil est conforme aux di rectives de l'UE (23) Symbole d'élimination des déch ets – l'appareil usagé peut être remis au fabricant (24) Dimensions du couteau diviseur (25) Dimensions des lames de scie autori sées

4. Particularités du produit

FRANÇAIS Commande électronique de la vitesse : mise en marche progressive du moteur ;

ible sollicitation du réseau élec- trique ; qua lité de coupe égale grâce à la vitesse constante de la lame de scie indépendamment de l'effort. Une protection électronique du moteur par reconnaissance de surintensité arrête le moteur lorsqu'il est bloqué (p. ex. en cas de coince- ment de la lame de scie).

n relais de sous-tension empêche la remise en marche automatique de l'appareil lorsque le courant est rétabli après une coupure. Modèle compact facile à transporter. Bâti plia ble – idéal pour les interven- tions de montage. Butée uni verselle fournie. Interrupteur "marche-arrêt"

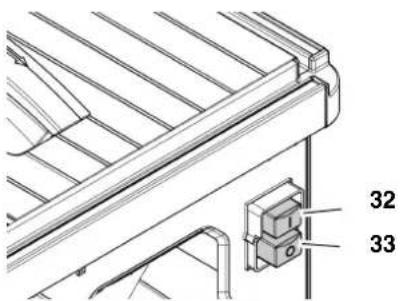

se en marche = enfoncer l'inter- rupteur vert (32). Arrêt = actionner l'interrupteur rouge (33).

Remarque : Un relais de sous-tension se déclenche

cas de coupure de courant. Cela évite que l'appareil ne se remette en marche lorsque le courant est rétabli. Pour remettre en marche l'appareil, appuyer sur l'interrupteur "marche". Tige de traction pour la fonction de coupe La tige de traction permet de faire avan- cer la lame de scie en cas d'utilisation comme scie passante

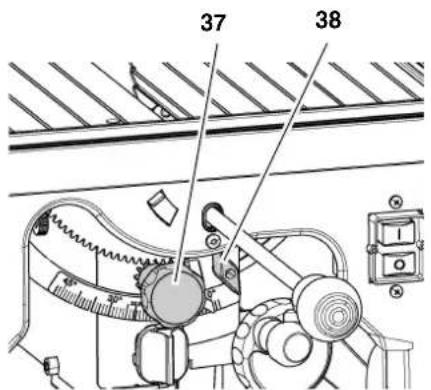

Tourner la poignée (34) dans le sens contraire des aiguilles d'une montre : la lame de scie peut être bou gée en tirant la poignée dans le sens longitudinal. Lorsque la poignée (34) est relâ- chée, la lame de scie revient auto- matiquement dans la position finale arrière. L a tige de traction se bloque automatiquement en position finale. Levier de verrouillage Pour bloquer la tige de traction : Pousser le le vier (35) vers la gauche = tige de traction bloquée en posi- tion avant ou centrale. Manivelle de réglage de la hauteur de coupe La hauteur de coupe peut être réglée en tourn ant la manivelle (36). Poignée pivotante de régl age de l'angle d'inclinaison La lame de scie peut être réglée à l'aide

la poignée pivotante (37) sur n'importe quel angle compris entre 0 et

Vis de calage Pour que l’angle d’inclinaison ne puisse

s varier pendant le sciage, il doit être bloqué au moyen de la vis de calage (38). Limitation de l'inclinaison L'inclinaison de la lame de scie est limi- tée de 0 à 45°. Pour les coupes d'onglet spéciales (dé coupe arrière), l'angle d’inclinaison peut être augmenté de 1,5 dans les deux sens.

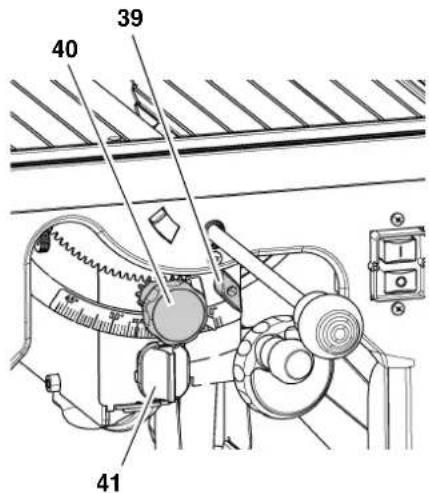

1. Desserrer la vis de calage (39).

2. Écarter l'unité de sciage de la butée

0° ou 45° en tournant la poignée pivotante (40).

3. Tourner la limite d'inclinaison (41)

dans le sens des aiguilles d'une montre jusqu'en butée.

4. L'inclinaison de la lame de scie peut

alors être réglée dans une plage comprise entre -1,5 et 46,5°. Butée universelle Le chariot de la butée universelle est inséré dans le rail de guidage de la table de sciage et bloqué avec la poignée pivotante (45). En cas d'utilisation de la machine comme scie passa nte, la butée univer- selle peut être utilisée pour le sciage

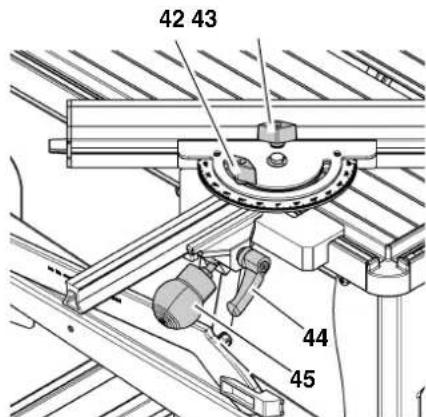

angles : Desserrer l' écrou à ailettes (42) et régler l'angle de coupe.

5. Éléments de commande

FRANÇAIS En cas d'utilisation de la machine comme scie de table, la butée univer- selle peut être utilisée comme butée

rallèle : Desserrer le levier de serrage (44) et régler la largeur de coupe. Après avoir desserré l'excentrique (43), le profilé de butée peut être retiré et

rd de guidage haut = pour le sciage de pièces épaisses (jusqu'à 60 mm).

Remarque : En utilisation comme scie pas- sante, le profilé de butée doit être monté avec le bord de guidage haut. Bord de guidage bas =

our scier des pièces plates ;

orsque la lame est inclinée (utili- sation comme scie de table).

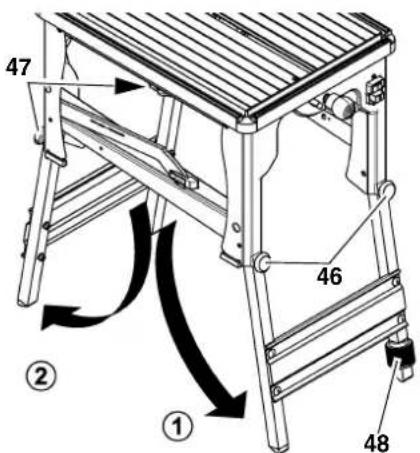

6.1 Installation de l'appareil

1. Sortir l'appareil de l'emballage à

2. Poser l'appareil avec les pieds sur le

3. Défaire l'étrier de verrouillage.

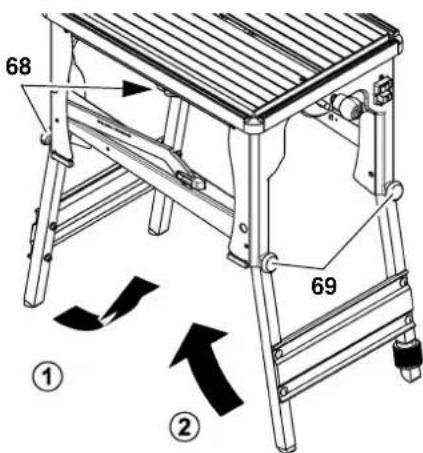

4. Soulever l'appareil à l'avant et

éplier les pieds avant.

5. Amener les vis de blocage avant

(46) en position finale. Les desser- rer au besoin.

6. Serrer à fond les vis de blocage

avant à la main pour bloquer les pieds de manière sûre dans la posi- tion finale.

7. Soulever l'appareil à l'arrière et

déplier les pieds arrière.

8. Amener les vis de blocage arrière

(47) en position finale. Les desser- rer au besoin.

9. Serrer à fond les vis de blocage

rrière à la main pour bloquer les pieds de manière sûre dans la posi- tion finale.

10. Compenser les inégalités du sol

avec le pied de réglage (48). Montage

Danger ! Le couteau diviseur et la coiffe à copeaux sont des dispositifs de sécu- rité et doivent être montés correcte- ment pour assurer un fonctionnement

ns danger. Alignement du couteau diviseur

Remarque : Le couteau diviseur est déjà réglé à la li vraison. ll ne doit être aligné à nou- veau que s'il s'est déplacé durant le transport.

1. Remonter la lame de scie jusqu’en

haut en tournant la manivelle.

2. Vérifier l'alignement du couteau

'écart entre le bord extérieur de la lame de scie et le couteau divi- seur doit être compris entre 3 et 5 mm. Uniquement s'il est nécessaire d'ajuster l'alignement du couteau diviseur :

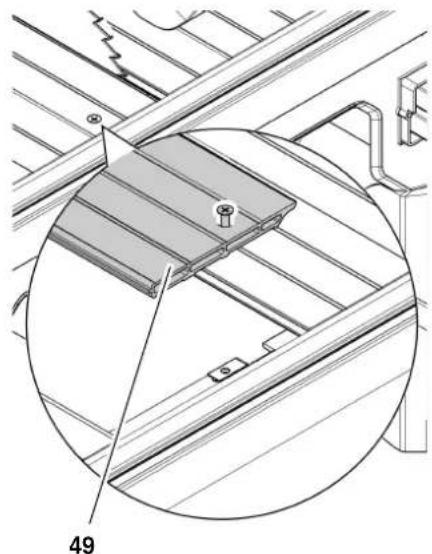

3. Dévisser et retirer le profil de sup-

4. Desserrer les vis (50) situées sur le

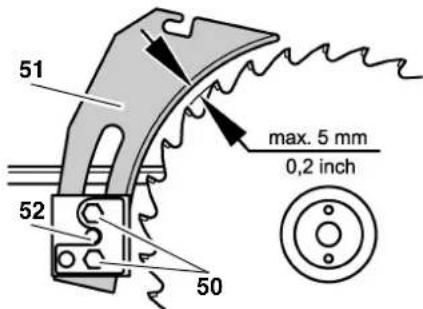

support du couteau diviseur. Régler l'écart par rapport à la lame de scie :

5. Amener le couteau diviseur (51) en

position supérieure ou inférieure :

sition supérieure : le couteau diviseur doit dépasser au-dessus de la lame de scie lors des coupes de sectionnement.

sition inférieure : pour les coupes cachées.

6. Resserrer les vis (50) situées sur le

support du couteau diviseur.

7. Défaire la vis à six pans creux (52)

(en la tournant dans le sens des aiguilles d'une montre !) et aligner le couteau diviseur : l'écart entre le

ord extérieur de la lame de scie et le couteau diviseur doit être compris entre 3 et 5 mm.

8. Serrer la vis à six pans creux (52)

(en la tournant dans le sens contraire des aiguilles d'une montre !). Montage de la coiffe à copeaux

1. Remonter la lame de scie jusqu’en

aut en tournant la manivelle.

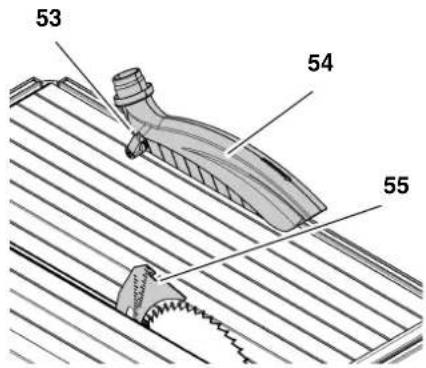

2. Enficher la coiffe à copeaux (54) sur

le couteau diviseur (55).

3. Serrer la coiffe à copeaux à l'aide du

evier de serrage (53).

6.2 Dispositif d'aspiration

Danger ! L'inhalation de certaines sciures de bois (hêtre, chêne et frêne, p. ex.) est cancérigène. Ne travaillez dans des locaux clos qu'avec un dispositif d'aspiration de copeaux adapté. Le dispositif d'aspiration doit remplir les conditions suivantes : diamè tre adapté aux manchons d'aspiration (coiffe à copeaux 38 mm ; boîtier protecteur 58/43 mm) ; débit d'air 460 m

/h ; dépre ssion au niveau du man- chon d'aspiration de la scie 530 Pa ; vite sse de l'air au niveau du man- chon d'aspiration de la scie 20 m/s. Les manchons d'aspiration des copeaux se trouve nt sur le boîtier protecteur de la lame de scie et sur la coiffe à copeaux. Respectez également les instructions d'utilisation du dispositif d'aspiration des copeaux ! Un fonctionnement sans dispositif

aspiration des copeaux n'est autorisé que dans les conditions suivantes : en plein air ; pou r des travaux de courte durée (max. 30 minutes) ; avec un masque anti-poussière.

Danger ! Du fait du mouvement circulaire de la lame, les copeaux sont soufflés en dehors du boîtier protecteur de la lame.

Attention ! Le manchon de raccordement ne doit pas être bouché par des objets.

6.3 Raccordement au secteur

Danger ! Tension électrique

utilisez l'appareil que dans un environnement sec. Ne branchez l'appareil qu'à une source électrique répondant aux exigences suivantes (voir aussi "Caractéristiques techniques") : prises de courant installées, mises à la terre et contrôlées de manière réglementaire ;

a tension et la fréquence du secteur doivent correspondre à celles indiquées sur la plaque signalétique de l'appa- reil ; protection av ec un disjoncteur différentiel d’un courant de défaut de 30 mA ;

mpédance Z max du système au point de transmission (rac- cord maison) de 0,35 ohm au

Remarque : Veuillez vous adresser à votre entreprise de production et de distri- bution d'énergie ou à votr e électricien pour savoir si votre raccord maison remplit ces conditions. Posez le câble secteur de telle sorte qu'il ne gêne pas le travail et ne puisse pas être endom- magé. Protégez le câble secteur contre la chaleur, les liquides agressifs et les arêtes tranchantes. N'utilisez comme rallonge qu'un câble en caoutchouc d'une sec- tion transversale suffisante (voir "Car actéristiques techniques"). Ne tir ez pas sur le câble pour débrancher la fiche de la prise de courant.

a machine ne doit être manipu- lée que par une seule personne à

fois. Les autres personnes chargées de l'alimentation ou de l'évacuation des pièces doivent se tenir à distance de la machine. Avant de commencer le travail, assurez-vous que les éléments suivants sont en parfait état : câble et prise secteur ; interr upteur "marche-arrêt" ; couteau diviseur ; coiffe à copea ux ;

ussoir. Utilisez un équipement de protec- tion personnelle : un m asque anti-poussière ; une protection acous tique ; des lunettes de protection. Vei llez à garder une position de travail correcte lors du sciage : à l'avant, côté opérateur ; face à la machine ; à gauch e du plan de la lame de scie ; en ca s d'utilisation à deux per- sonnes, la deuxième personne doit se tenir à distance suffi- sante de la scie. Utilisez pour travailler, selon les besoins : une rallonge de table (acces- soire) – lorsque les pièces risq uent de tomber de la table après avoir été sciées ; un chariot coulissant (acces- soire) ;

dispositif de serrage – pour les pièces qui ne sont pas stables – p. ex. les pièces de forme circulaire ; un dispositif d’aspiration des copeaux. Erreurs typiques à éviter : Ne p as freiner la lame de scie en exerçant une pression laté- rale. Risque de contrecoup. Pendant le sciage, presser tou- jours la pièce sur la table sans la coincer. Risque de contre- coup. Ne jamais scier plusieurs pièces à la fois ou de petits lots de plusieurs pièces. Il y a risque d’accident si des pièces sont saisies de manière incon- trôlée par la lame de scie. En cas d'utilisation comme scie passante, contrôler avant la coupe, lame de scie à l'arrêt, si la pièce peut être coupée en deux sans saisir le profil de support.

Risque d'accrochage ! Ne ja mais couper des pièces comportant des cordes, des ficelles, des bandes, des câbles ou des fils.

Remarque : En cas d'utilisation comme scie de table, la pièce est poussée vers l'arrière lors du sciage.

reil33 FRANÇAIS Ce mode de fonctionnement est avant tout approprié pour : le délignage,

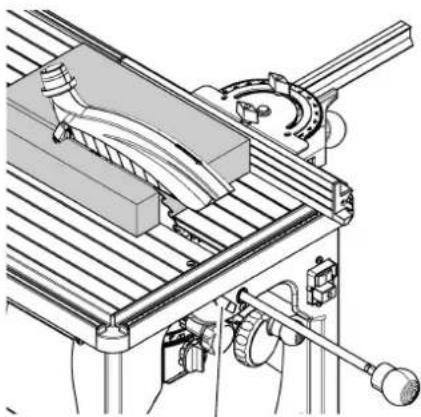

es coupes longues. Passage en mode scie de table

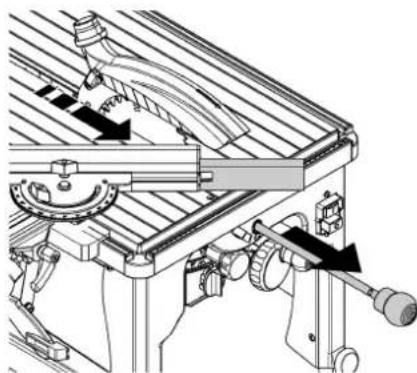

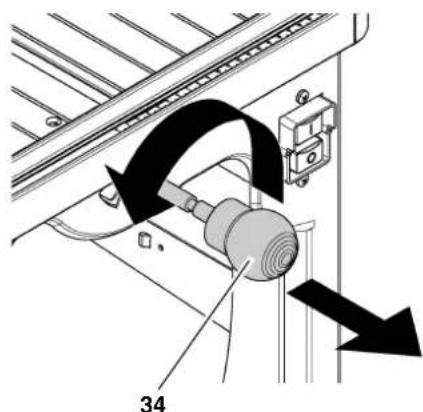

1. Tourner la poignée de la tige de

traction dans le sens contraire des aiguilles d'une montre et la tirer vers l'avant jusqu'à ce que la lame de scie soit au milieu de la table.

2. Bloquer le réglage longitudinal au

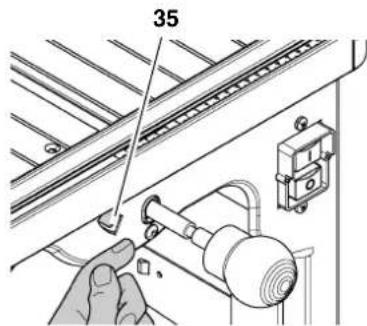

mil ieu de la table à l'aide du levier de verrouillage (56). Réglage et sciage

1. Ajuster la hauteur de coupe. La

iffe à copeaux doit toucher la pièce.

2. Ajuster l‘angle d‘inclinaison et blo-

3. Monter au besoin la butée univer-

selle (profil de support de la butée parallèle à la lame de scie).

4. Mettre en marche la scie.

5. Scier la pièce en une fois.

6. Arrêter l'appareil si vous ne voulez

as continuer à travailler immédiate- ment.

Remarque : En cas d'utilisation comme scie passante, la pièce est fixe et la lame de scie est déplacée vers l’avant. La lon- gueur de sciage est limitée en fonction de l’épaisseur de la pièce (voir schéma). Ce mode de fonctionnement est avant tout approprié pour : les coupes transversales

a découpe de profils et de métaux non ferreux les coupes d'une très grande préci- sion

1. S'assurer que le levier de verrouil-

lage du réglage longitudinal est des- serré.

2. Ajuster la hauteur de coupe. La

coiffe à copeaux doit toucher la pièce.

3. Ajuster l‘angle d‘inclinaison et blo-

4. Monter la butée universelle et régler

Remarque : En cas d'utilisation comme scie passante, le profil de butée doit être monté avec le bord de guidage haut.

Attention ! Le profil de butée ne doit pas débor- der dans la zone de coupe.

5. Vérifier, lame à l'arrêt, si la pièce

peut bien être sectionnée entière- ment. Pour cela, tourner la poignée sur la tige de traction dans le sens contraire des aiguilles d'une montre et tirer la lame de scie vers l'avant.

7. Poser la pièce sur le profil de butée.

8. Mettre en marche la scie.

9. Tourner la poignée sur la tige de

traction dans le sens contraire des aiguilles d'une montre. Scier la pièce en tirant la lame de scie vers l’avant. Ramener la lame de scie en position finale arrière.

10. Arrêter l'appareil si vous ne voulez

as continuer à travailler immédiate- ment.

Danger ! Avant tout travail de maintenance et

2. Attendre que la scie se soit immo-

3. Retirer la fiche de la prise.

rès chaque opération de mainte- nance ou de nettoyage, remettre en service tous les dispositifs de sécu- rité et les contrôler. Ne remplacer les pièces endomma- gées, en particulier les dispositifs de sécurité, que par des pièces origi- nales, car les pièces qui ne sont pas

ntrôlées et agréées par le constructeur peuvent entraîner des dommages imprévisibles.

es travaux de maintenance et de réparation décrits dans ce chapitre doivent être exécutés uniquement par du personnel compétent.

Danger ! L'utilisation d'un support de table endommagé peut entraîner la chute de petits objets entre le support et la lame et bloquer la lame de la scie. Remplacez immédiatement le support de table s'il est endommagé !

Danger ! Immé diatement après la coupe, la lame de scie peut encore être très chaude : risque de brûlures ! Laissez refroi dir la lame si elle est brûlante. Ne nettoyez pas la lame de la scie avec des liquides inflammables.

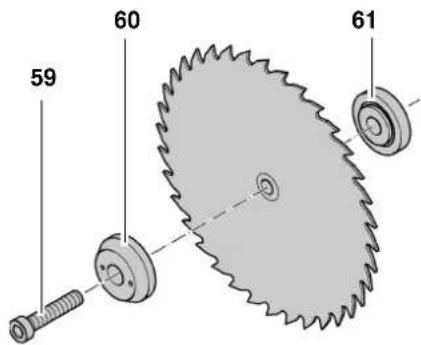

l y a risque de coupure même lorsque la lame est immobile. Pour changer la lame de scie, portez toujours des gants.

1. Tirer la poignée pivotante complète-

2. Bloquer le réglage longitudinal en

position avant à l'aide du levier de verrouillage.

3. Remonter la lame de scie jusqu’en

aut en tournant la manivelle.

4. Incliner légèrement la lame de scie.

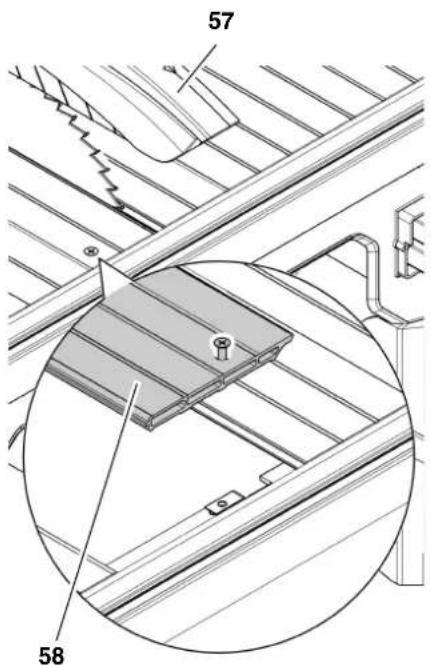

5. Démonter la coiffe à copeaux (57).

6. Dévisser et retirer le pro

7. Desserrer la vis de fixation (59) avec

la clé à six pans creux (filetage à

auche !). Bloquer en sens inverse avec la clé à ergots.

8. Retirer la vis de fixation (59), le

flasque extérieur (60) et la lame de scie de l'arbre porte-lame.

9. Nettoyer les surfaces d'ablocage :

arbre po rte-lame, lame de scie, flasque extérieur (60),

asque intérieur (61), vis de fixation (59).

Danger ! N'utilisez pas de détergents (p. ex. pour enlever des dépôts de résine), car cela pourrait détériorer les com- posants en métal léger et compro- mettre la solidité de la scie.

10. Monter la nouvelle lame de scie en

respectant le sens de rotation !

Danger ! Utilisez uniquement des lames de

ie adaptées et conformes à la norme EN 847-1 (voir « Caractéristiques techniques » – en

s d'utilisation de lames de scie inappropriées, endommagées ou déformées, la force centrifuge peut brusquement projeter les pièces. N'utilisez pas : des lames de scie dont la vitesse maximale admissible est infé- rieure à la vitesse nominale à vide de l'arbre porte-lame (voir "Carac- téristiques techniques") ; des lames en acier rapide forte- ment allié (HSS) ; lames présentant des dommages ou des déformations visibles ; des meules à tronçonner.

Danger ! Utilisez uniquement des pièces d'origine pour monter la lame de scie. N'utilisez pas de bagues de réduction libres ; la lame de scie pourrait se défaire. La lame doit être montée de manière à tourner sans déséqui- libre ni à-coups et sans se défaire

ors du fonctionnement.

11. Remonter le flasque extérieur (60)

(attention au centrage sur le

à gauche !) et la serrer à fond avec l'outil fourni. Bloquer en sens inverse avec la clé plate contre le flasque extérieur (60).

Danger ! Ne p as rallonger l’outil servant à serrer la lame. Ne pas frapper sur l'outil pour serrer la vis de fixation. Après avoir serré la vis, retirer toutes les clés de montage utili- sées !

13. Fixer le profil de support de table.

14. Fixer la coiffe à copeaux.

8.2 Ajuster la bande graduée

1. Défaire toutes les vis de fixation de

2. Poser la butée universelle sur le

côté droit de la lame de scie contre la lame de scie sur tout le diamètre (tenir compte du déport de denture et des plaquettes de découpe débordant latéralement !).

3. Bloquer la butée universelle avec la

4. Décaler la bande graduée de

manière à ce que l'origine corres- ponde exactement à la valeur indi- quée.

5. Serrer toutes les vis de fixation de la

bande graduée et vérifier de nou- veau le réglage.

1. Modifier l'inclinaison de la lame de

scie jusqu'en butée.

2. Contrôler l’angle d’inclinaison :

0° = perpendiculairement à la table de sciage 45° avec règl e-équerre séparée. Si ces valeurs ne sont pas respec- tées exactement :

3. Retirer le capuchon (63) à l'aide

4. Corriger l'angle d’inclinaison avec la

vis (62) et la vis opposée.

5. Remettre en place le capuchon (63).

6. Après réglage de la butée de limita-

tion, vérifier l'indicateur angulaire sur l 'échelle angulaire. Ajuster au besoin l'indicateur angulaire.

7. Pour cela, desserrer légèrement les

deux vis (64). Aligner exactement l'indicateur angulaire sur l'origine de l'échelle angulaire.

8. Serrer les deux vis (64). Vérifier de

nouveau la position de l'indicateur angulaire.

8.4 Régler l’amortisseur

L’amortisseur de recul de la lame doit être ajusté de manière à ce que le cha- riot puisse revenir entièrement de lui- même sans butée ni à-coup. Sur la vis de réglage (65) : rotation vers la droite = amortisse- ment plus important rotation vers la gauche = amortisse- ment moindre

8.5 Nettoyage de la scie

Retirer les copeaux et les sciures avec un aspirateur à poussière ou une brosse sur les éléments sui- vants : éléments de guidage pour le réglage de la lame de scie ; fentes d’aération du moteur. Nettoyage du boîtier protecteur de la lame de scie Si les copeaux s'accumulent dans le boî- tier protecteur de la lame de scie, il est

cessaire de nettoyer le boîtier.

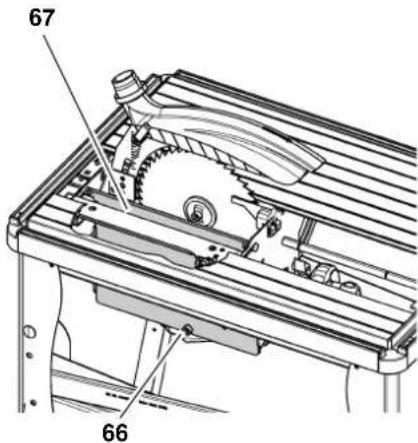

Remarque : Le boîtier protecteur de la lame

scie n'est accessible que par le bas. Pour le nettoyer, il est nécessaire de démonter le support de table et la lame de scie.

1. Ne desserrer que légèrement la vis

à six pans creux (66).

2. Soulever la plaque (67) et la décro-

cher de la fixation supérieure.

3. Nettoyer le boîtier protecteur de la

5. Puis serrer à fond la vis à six pans

creux (66) à la main.

onservez l'appareil de manière à ce qu'il ne puisse pas être mis en marche par des personnes non autorisées.

ssurez-vous que personne ne peut se blesser au contact de l'appareil.

Attention ! Ne pas entreposer l'appareil en plein air sans protection ni dans un endroit humide.

Avant chaque mise en marche Contrôler visuellement si la distance coutea u diviseur - lame est comprise entre 3 et 5 mm. Contrôler visuellement le bon état du câble secteur et de la prise ; le cas échéant, faire remplacer les pièces défectueuses par un électricien. 1 fois par mois (en cas d'utilisation journa lière) Enlever les copeaux avec un aspirateur

un pinceau ; lubrifier légèrement les éléments de guidage : barre filetée et barres de guidage pour le réglage de la hauteur ; tiges de traction ;

léments de pivotement ; amortisseurs. Toutes les 300 heures de fonctionne- ment Contrôler tous les raccords vissés et les resserrer au bes oin.

Danger ! Avant chaque transport : Éteindre la machine.

ttendre que la scie se soit immo- bilisée. Retirer la fiche de la prise. Veiller à ce que la pa rtie supérieure de la lame de scie soit couverte lors du transport. Ne jamais utiliser les dispositifs de sécurité pour manipuler ou transpor- ter l'appareil.

1. Abaisser entièrement la lame de

2. Bloquer la scie dans la position

finale arrière grâce au levier de ver- rouillage du réglage longitudinal.

3. Démonter la butée universelle.

4. Démonter la coiffe à copeaux.

5. Enrouler le câble d'alimentation.

6. Défaire les vis de blocage arrière

7. Soulever l'appareil à l'arrière et

replier les pieds arrière.

8. Défaire les vis de blocage avant

9. Soulever l'appareil à l'avant et

plier les pieds avant.

10. Bloquer les pieds repliés à l'aide de

l'étrier de verrouillage.

11. Pour transporter la scie, la tenir par

les montants latéraux de la table. Pour l’expédier, utiliser si possible l’emballage d’origine.

FRANÇAIS Avant de scier, effectuer des essais de coupe sur des chutes du même type. Placer toujours la pièce à travailler sur la table de sciage de telle sorte qu'elle ne puisse pas se retourner ou vaciller (la face convexe d'une planche incurvée doit par exemple être tournée vers le haut). Uti liser des portes-pièces adaptés, par exemple une rallonge de table longitudinale ou latérale (acces- soire), pour scier des pièces de grand e longueur. Pour sci er de manière rationnelle des tronçons de même longueur, utiliser une butée en longueur (accessoire).

intenir propre la surface des tables d'appui – nettoyer en particu- lier les dépôts de résine en pulvéri- sant un produit de nettoyage ou

entretien approprié (accessoire). Pour les travaux particuliers, vous trou- verez les accessoires suivants chez votre revend eur. Ces accessoires sont énumérés sur la dernière page de cou- verture : A Ral longe de table Pour travailler de manière sûre avec de s pièces longues. B Ral longe de table en largeur Pour travailler de manière sûre avec des pièces longues. C Cha riot coulissant Pour faciliter le guidage des pièces longues. D Cha riot Pour faciliter le transport. E Disp ositif d'aspiration de copeaux Prévient les risques pour la santé et main tient l'atelier propre. F Butée pa rallèle Pour des coupes en longueur pré- cises. G Supp ort à roulettes Pour travailler de manière sûre avec de s pièces longues. H Spray d' entretien Pour éliminer la résine et entretenir les surfaces méta lliques. I La me de scie en carbure de tung- stène 220x2,4/1,6x30 36 WZ Pour le délignage et le tronçonnage

bois massif et des panneaux de particules. J Lame de scie en carbure de tung- stène 220x2,6/1,6x30 48 DZ/HZ Pour le délignage et le tronçonnage de p anneaux de lambris, de profilés en plastique, en aluminium ou en cuivre et pour les panneaux pla- qués de qualité supérieure. K Lame de scie en carbure de tung- stène 220x2,6/1,6x30 80 FZ/TZ Lame de scie universelle pour plas- tiques et métaux non ferreux. L Poig née pour bloc poussoir Se visse sur une planche adéquate.

cilite le guidage des pièces de petite taille.

Danger ! Faire réparer l’outil électrique par du perso nnel qualifié et uniquement avec des pièces de rechange iden- tiques. Cela assure le maintien de la

écurité de l’outil électrique. Pour toute réparation sur un outil Metabo , contactez le représentant Metabo. Voir les adresses sur www.metabo.com. Les listes des pièces détachées peuvent être téléch argées sur www.metabo.com. Le matériel d'emballage de la machine est recyclable à 100 %. Les outils et les accessoires électriques qui ne sont plus utilisés contiennent de grandes quantités de matières pre- mières et de matières plastiques pré- cieuses qui peuvent être également recyclées. Les présentes instructions ont été impri- mées sur papier blanchi sans chlore.

Danger ! Avant d'éliminer une panne :

1. Éteindre la machine.

2. Retirer la fiche de la prise.

3. Attendre que la lame se soit

imm obilisée. Après chaque intervention, remettre en serv ice tous les dispositifs de sécurité, puis les contrôler. Le moteur ne tourne pas Le relais de sous-tension s'est déclen- ché à la suite d'une coupure de courant. Remettre la mac hine en marche. Pas de tension d'alimentation : Contrôle r le câble, la prise et le fusible. Rendement de coupe insuffisant Le moteur reçoit une tension d'alimenta- tion trop faible : Uti liser un câble d'alimentation plus court ou d'une section supérieure ( 1,5 mm

Fai re contrôler l'alimentation élec- trique par un électricien. La puissance de la scie diminue Lame de scie émoussée (la lame a éve ntuellement des traces de brûlure sur le côté) : Changer la lame de scie (chapitre "Maintenance"). Tube d’éjection des copeaux bouché Pas de dispositif d’aspiration raccordé

puissance d’aspiration trop faible : Raccorder le dispositif d'aspiration

augmenter la puissance d'aspira- tion (vitesse de l'air 20 m/s au nivea u du tube d'éjection des copeaux). Réglage longitudinal de la lame incor- rect Amortissement du chariot déréglé : Ajuster l’amortissement (voir cha- pitre "Maintenance"). Le chariot est freiné par des copeaux. Netto yer les éléments de guidage du chariot.

10. Conseils et astuces

14. Problèmes et pannes37

15. Caractéristiques techniques

Tension V 230 (1~ 50 Hz) Capacité Puissance absorbée P

1,8 1,3 Consommation A 8,8 Protection min. par fusibles A 10 Type de protection IP20 Section câble de rallonge (H07RN-F) mm

3 x 1,5 Vitesse nominale à vide (pour 230V) min

Vitesse de coupe max. (pour 230 V) V max m/s 57 Épaisseur du couteau diviseur mm 1,8 Lame de scie diamètre de la lame de scie (extérieur) Perforation de la lame de scie (intérieure) Largeur de coupe Épaisseur max. du corps de base de la lame de scie

2,4 – 2,6 1,7 Hauteur de coupe Lame verticale Lame inclinée à 45°

Longueur d'entraînement max. mm 295 Dimensions Longueur table de sciage Largeur table de sciage Hauteur (bâti replié) Hauteur (bâti déplié)

Poids de la machine kg 25 Valeurs d'émission sonore en marche à vide, dispositif d'aspiration débranché Niveau de pression sonore pondéré L

Niveau de puissance sonore pondéré L

Valeurs d'émission sonore pendant le sciage, dispositif d'aspiration branché Niveau de pression sonore pondéré L

Niveau de puissance sonore pondéré L

Dispositif d'aspiration de la sciure Diamètre manchon coiffe à copeaux Diamètre manchon boîtier protecteur Débit d'air Dépression au niveau du manchon Vitesse de l'air au niveau du manchon

• Les valeurs indiquées correspondent aux émi ssions et ne représentent pas nécessairement des valeurs sûres sur le poste de tra- vail. Bien qu'il y ait une corrélation entre les niveaux d'émission et de nuisance, ces chiffres ne permettent pas de savoir de manière fiable si des précautions supplémentaires sont nécessaires ou non. Différents facteurs peuvent influer sur le niveau réel de nui- sance sur le poste de travail, par exemple le s caractéristiques du local de travail et la présence d'autres sources sonores, c'est-à- dire le nombre de machines et d'opérations effectuées à proximité. Les valeurs admissibles sur le poste de travail peuvent égale- ment varier d'un pays à l'autre. Les informations fourni es permettent toutefois à l'utilisateur de mieux estimer les dangers et les risques.38 ITALIANO
