Marque	Eurom
Modèle	WayOut
Type de produit	Dispositif de transfert pour climatisation portable
Utilisation principale	Évacuation de l'air chaud d'un climatiseur mobile via une boîte aux lettres
Compatibilité climatiseur	Climatiseurs mobiles jusqu'à 14 000 BTU / 4 100 W
Diamètre du tuyau requis	150 mm
Ouverture maximale de la fente	5 mm
Type de fixation du tuyau	Système à déclic ou à rotation
Matériau	Plastique
Poids	Environ 0,5 kg
Alimentation	Aucune (dispositif mécanique)
Fonction principale	Transférer l'air chaud tout en permettant l'utilisation de la boîte aux lettres
Caractéristiques de sécurité	Sortie d'air ne doit pas être obstruée ; fente partiellement bloquée par courrier à retirer
Entretien et nettoyage	Nettoyer avant rangement ; stocker au frais, sec et sans poussière
Accessoires inclus	Partie principale, dispositif de transfert, vis de réglage, poignée, vis de montage
Garantie	24 mois
Pays de fabrication	Pays-Bas
Instructions de montage	Adapter selon type de boîte aux lettres (rabat intérieur ou extérieur)
Compatibilité tuyau	Tuyau avec ou sans collier
Type de visserie	Tournevis Philips pour fixation

FOIRE AUX QUESTIONS - WayOut Eurom

Comment installer le WayOut ?

Ouvrez la boîte aux lettres, insérez le dispositif de transfert dans la fente, puis insérez la partie principale. Selon le type de rabat (intérieur ou extérieur), ajustez la position et serrez les vis de réglage. Fixez l'ensemble avec les vis fournies à l'aide d'un tournevis Phillips.

Avec quels climatiseurs est-il compatible ?

Le WayOut est conçu pour les climatiseurs mobiles d'une capacité de refroidissement maximale de 14 000 BTU / 4 100 W. Il accepte un tuyau d'évacuation de 150 mm de diamètre.

Quel diamètre de tuyau est requis ?

Le diamètre du tuyau de climatisation doit être de 150 mm. Le WayOut propose deux systèmes de fixation : un système à déclic pour tuyau avec collier, et un système à rotation pour tuyau sans collier.

Puis-je l'utiliser avec une boîte aux lettres à rabat extérieur ?

Oui. Pour une boîte aux lettres à rabat extérieur, insérez la partie principale de sorte qu'elle dépasse de la boîte, maintenant le rabat ouvert et reposant sur celle-ci. Assurez-vous que la sortie d'air n'est pas obstruée.

Comment fixer le dispositif ?

Après avoir positionné la partie principale et le dispositif de transfert, serrez les vis de réglage des deux côtés pour que les supports soient plaqués contre l'intérieur de la porte. Utilisez ensuite un tournevis Phillips pour visser solidement l'ensemble.

Que faire si la fente est bloquée par du courrier ?

Retirez le courrier de la fente de la boîte aux lettres. La fente ne doit pas être obstruée pour garantir une évacuation optimale de l'air chaud. L'ouverture maximale est de 5 mm.

Comment nettoyer et ranger l'appareil ?

Nettoyez l'appareil avant de le ranger. Transportez-le dans son emballage d'origine et stockez-le dans un endroit frais, sec et sans poussière.

Quelle est la garantie ?

La garantie Eurom est de 24 mois à compter de la date d'achat. Elle ne couvre pas l'usure normale ni les dommages dus à une utilisation abusive ou négligente.

Que faire en cas de dommage ?

N'utilisez pas l'appareil s'il est endommagé. Contactez toujours votre fournisseur. Conservez l'emballage d'origine pour un transport sécurisé.

Puis-je l'utiliser avec un climatiseur plus puissant ?

Non, le WayOut est conçu pour des climatiseurs d'une capacité maximale de 14 000 BTU / 4 100 W. Une puissance supérieure pourrait endommager le dispositif ou réduire l'efficacité.

MODE D'EMPLOI WayOut Eurom

Merci d'avoir choisi cet appareil EUROM. Vous avez acheté un appareil de qualité dont vous profiterez pendant de nombreuses années. Une utilisation respectueuse et responsable de cet appareil réduit le risque de blessures ou de dommages matériels.

ATTENTION

Il est important de lire et comprendre ce manuel d'instructions avant d'installer et utiliser l'appareil.

Introduction

Ce manuel décrit comment utiliser cet appareil de manière correcte et sûre. Conservez ce manuel pour pouvoir le consulter ultérieurement. Ce manuel fait partie intégrante de l'appareil et doit être remis au nouveau propriétaire en cas de revente ou d'échange. Ce manuel a été rédigé avec le plus grand soin. Nous nous réservons néanmoins le droit d'améliorer et d'adapter ce manuel à tout moment. Les images utilisées peuvent être différentes de l'appareil lui-même.

Les symboles et termes suivants sont utilisés dans ce manuel pour attirer l'attention du lecteur sur les aspects de la sécurité et diverses informations importantes :

ATTENTION

Indique une situation dangereuse qui peut entraîner des dommages légers et/ou modérés pour le produit ou l'environnement si les consignes de sécurité ne sont pas respectées.

Garantie

EUROM accorde une garantie de 24 mois sur cet appareil à compter de la date d'achat. La garantie ne couvre pas l'usure due à une utilisation normale. La garantie est exclue si un défaut est le résultat d'une utilisation abusive ou négligente de l'appareil. Le fabricant, l'importateur et le fournisseur ne sont pas responsables de raccordements incorrects.

Description

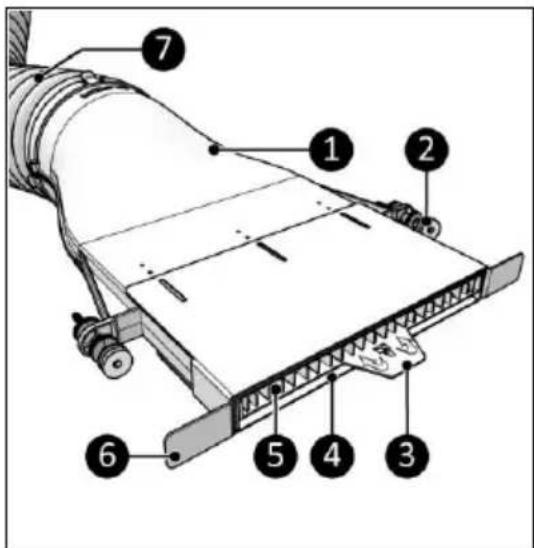

Le Way-out (Figure 1) est un dispositif de transfert de boîte aux lettres facile à utiliser auquel un système de climatisation portable peut être relié. Un tuyau de climatisation transporte de l'air chaud à travers l'ouverture du Way-out et de la boîte aux lettres. L'ouverture maximale de la fente de la boîte aux lettres (Figure 1, pos. 4) est de 5 mm. Une ouverture plus grande ne permet pas de garantir que le système de climatisation puisse évacuer l'air chaud dans toutes les conditions météorologiques.

1. Partie principale
2. Vis de réglage
3. Poignée
4. Fente de boîte aux lettres
5. Sortie d'air
6. Dispositif de transfert
7. Tuyau de climatisation (150 mm)

Veillez toujours à ce que l'air chaud puisse s'échapper sans entrave.

Veillez à ce que la sortie d'air (Figure 1, pos. 5) ne soit jamais bloquée.

Si la fente de la boîte aux lettres (Figure 1, pos. 4) est partiellement bloquée par du courrier, retirez le courrier de la fente de la boîte aux lettres.

Transport et rangement

• Nettoyez l'appareil avant de le ranger.
• Transportez l'appareil dans son emballage d'origine.
• Rangez l'appareil dans son emballage d'origine, dans un endroit frais, sec et sans poussière.

Assemblage

L'appareil est emballé dans une boîte. Retirez tout le matériel d'emballage et vérifiez que l'appareil n'est pas endommagé. N'utilisez pas l'appareil s'il est endommagé. Dans ce cas, contactez toujours votre fournisseur. Conservez l'emballage pour un rangement et un transport sûrs.

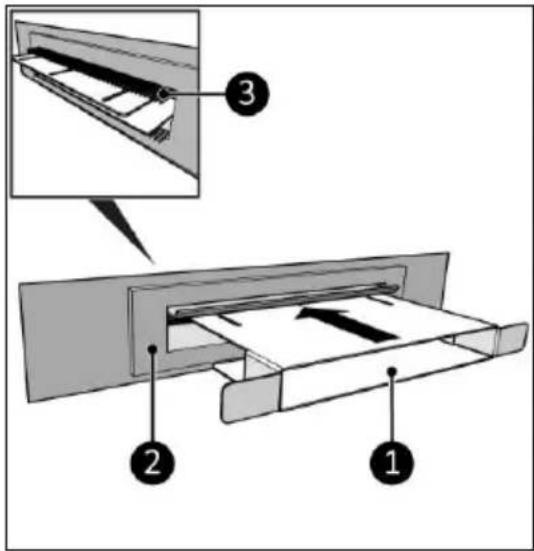

1. Ouvrez la boîte aux lettres (Figure 2, pos. 2) et insérez le dispositif de transfert (Figure 2, pos. 1). Le dispositif de transfert repousse la brosse (Figure 2, pos. 3) de la boîte aux lettres pour assurer qu'il y a assez de place pour le Way-out.

Boîte aux lettres avec rabat intérieur :

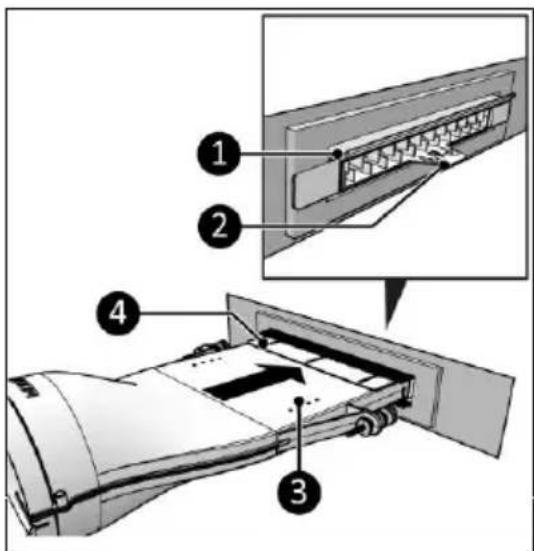

1. Insérez la partie principale (Figure 3, pos. 3) dans le dispositif de transfert (Figure 3, pos. 4).

2. Assurez-vous que seule la poignée (Figure 3, pos. 2) dépasse de la boîte aux lettres (Figure 3, pos. 1).

Boîte aux lettres avec rabat extérieur :

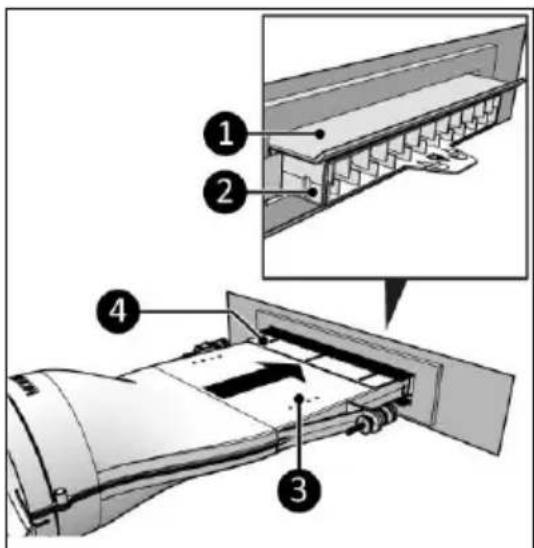

1. Insérez la partie principale (Figure 4, pos. 3) dans le dispositif de transfert (Figure 4, pos. 4).

2. Assurez-vous que la partie principale (Figure 4, pos. 3) dépasse de la boîte aux lettres (Figure 4, pos. 2), de façon à ce que le rabat de la boîte aux lettres (Figure 4, pos. 1) reste ouvert et repose sur la partie principale.

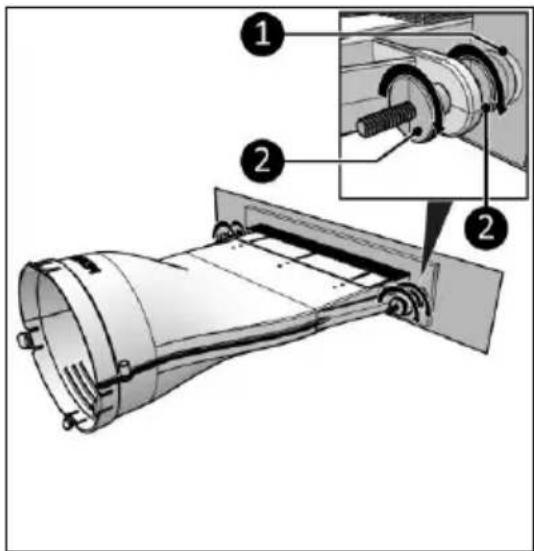

1. Ajustez et serrez les deux côtés à l'aide des vis de réglage (Figure 5, pos. 2).

2. Assurez-vous que les supports (Figure 5, pos. 1) sont pressés contre l'intérieur de la porte. Lorsque le rabat de la boîte aux lettres s'ouvre vers l'intérieur, assurez-vous que seule la poignée (Figure 3, pos. 1) dépasse de la boîte aux lettres.

3. Fixez la partie principale et le dispositif de transfert avec les vis (Figure 6, pos. 2) en utilisant un tournevis Phillips (Figure 6, pos. 1).

Convient uniquement à des systèmes de climatisation mobiles avec une capacité de refroidissement de maximum 14 000 BTU / 4 100 watts.

ATTENTION

Convient uniquement à un tuyau de climatisation d'un diamètre de 150 mm.

Deux tuyaux de climatisation différents peuvent être installés sur le Way-out :

• Avec un système à déclic, pour un tuyau avec un collier (Figure 7, pos. 1).
• Avec un système à rotation, pour un tuyau sans collier (Figure 8, pos. 1).

Système à déclic

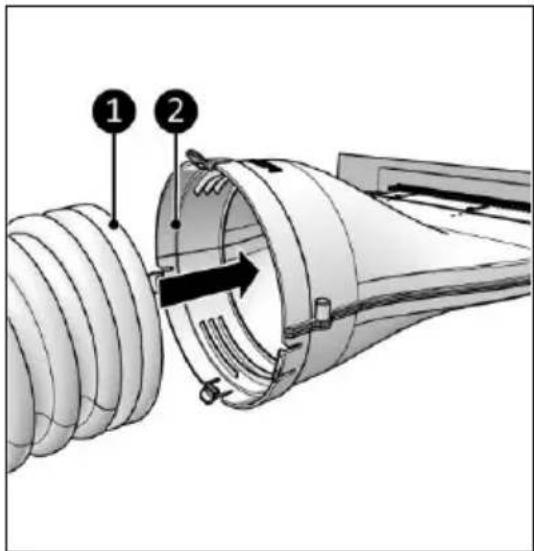

1. Insérez le tuyau de climatisation (Figure 7, pos. 1) dans la partie principale (Figure 7, pos. 2).

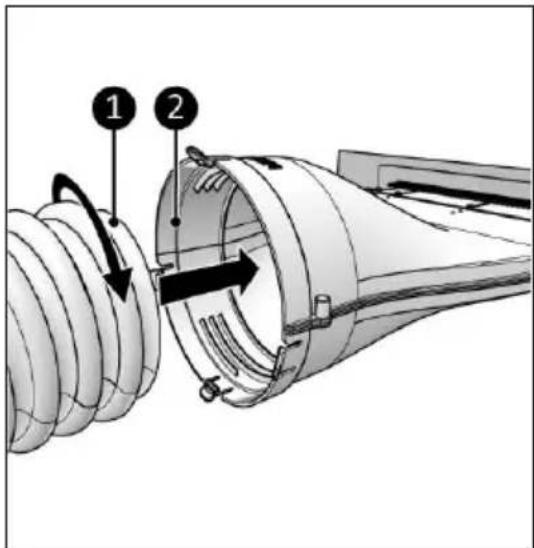

1. Insérez le tuyau de climatisation (Figure 8, pos. 1) dans la partie principale (Figure 8, pos. 2) et serrez.

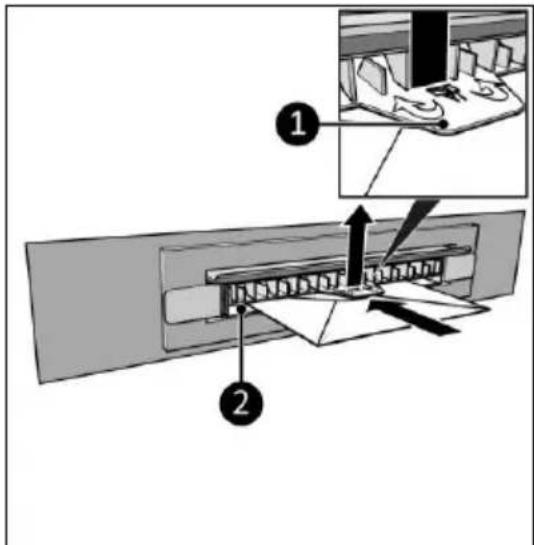

1. Levez la poignée (Figure 9, pos. 1) et poussez une lettre (maximum 5 mm) à travers la fente de la boîte aux lettres (Figure 9, pos. 2).

En fin de vie, mettez l'appareil au rebut conformément aux lois et réglementations locales ou confiez l'appareil à votre fournisseur.

Kokosstraat 20, 8281 JC Genemuiden, The Netherlands

T: ([phone]

E: [e-mail]

l: www.eurom.nl

Model: Way-out

Date: 02/06/2021
