Marke	Eurom
Modell	WayOut
Produkttyp	Übertragungsvorrichtung für mobile Klimaanlage
Hauptverwendung	Abführung der warmen Luft einer mobilen Klimaanlage durch einen Briefkasten
Klimaanlagenkompatibilität	Mobile Klimaanlagen bis 14.000 BTU / 4.100 W
Erforderlicher Schlauchdurchmesser	150 mm
Maximale Öffnung des Schlitzes	5 mm
Befestigungsart des Schlauches	Klick- oder Drehsystem
Material	Kunststoff
Gewicht	Ca. 0,5 kg
Stromversorgung	Keine (mechanische Vorrichtung)
Hauptfunktion	Übertragung warmer Luft bei gleichzeitiger Nutzung des Briefkastens
Sicherheitsmerkmale	Luftauslass darf nicht blockiert sein; Schlitz teilweise durch Post blockiert, die entfernt werden muss
Wartung und Reinigung	Vor der Lagerung reinigen; kühl, trocken und staubfrei lagern
Enthaltenes Zubehör	Hauptteil, Übertragungsvorrichtung, Einstellschrauben, Griff, Montageschrauben
Garantie	24 Monate
Herstellungsland	Niederlande
Montageanleitung	Je nach Briefkastentyp anpassen (innere oder äußere Klappe)
Schlauchkompatibilität	Schlauch mit oder ohne Klemme
Schraubentyp	Kreuzschlitzschraubendreher für die Befestigung

Häufig gestellte Fragen - WayOut Eurom

Wie installiere ich den WayOut?

Öffnen Sie den Briefkasten, führen Sie die Übertragungsvorrichtung in den Schlitz ein, setzen Sie dann das Hauptteil ein. Je nach Klappentyp (innen oder außen) passen Sie die Position an und ziehen die Einstellschrauben fest. Befestigen Sie die Einheit mit den mitgelieferten Schrauben mit einem Kreuzschlitzschraubendreher.

Mit welchen Klimaanlagen ist es kompatibel?

Der WayOut ist für mobile Klimaanlagen mit einer maximalen Kühlleistung von 14.000 BTU / 4.100 W ausgelegt. Er akzeptiert einen Abluftschlauch mit einem Durchmesser von 150 mm.

Welcher Schlauchdurchmesser ist erforderlich?

Der Durchmesser des Klimaanlagenschlauchs muss 150 mm betragen. Der WayOut bietet zwei Befestigungssysteme: ein Klicksystem für Schlauch mit Klemme und ein Drehsystem für Schlauch ohne Klemme.

Kann ich es mit einem Briefkasten mit Außenklappe verwenden?

Ja. Für einen Briefkasten mit Außenklappe setzen Sie das Hauptteil so ein, dass es aus dem Kasten herausragt, die Klappe offen hält und auf ihr aufliegt. Stellen Sie sicher, dass der Luftauslass nicht blockiert ist.

Wie befestige ich das Gerät?

Nachdem Sie das Hauptteil und die Übertragungsvorrichtung positioniert haben, ziehen Sie die Einstellschrauben auf beiden Seiten an, sodass die Halterungen an der Innenseite der Tür anliegen. Verwenden Sie dann einen Kreuzschlitzschraubendreher, um die Einheit festzuschrauben.

Was tun, wenn der Schlitz durch Post blockiert ist?

Entfernen Sie die Post aus dem Briefkastenschlitz. Der Schlitz darf nicht blockiert sein, um eine optimale Abführung der warmen Luft zu gewährleisten. Die maximale Öffnung beträgt 5 mm.

Wie reinige und lagere ich das Gerät?

Reinigen Sie das Gerät vor der Lagerung. Transportieren Sie es in der Originalverpackung und lagern Sie es an einem kühlen, trockenen und staubfreien Ort.

Wie lautet die Garantie?

Die Eurom-Garantie beträgt 24 Monate ab Kaufdatum. Sie deckt keine normale Abnutzung oder Schäden durch unsachgemäße oder fahrlässige Nutzung ab.

Was tun bei Beschädigung?

Verwenden Sie das Gerät nicht, wenn es beschädigt ist. Kontaktieren Sie stets Ihren Lieferanten. Bewahren Sie die Originalverpackung für einen sicheren Transport auf.

Kann ich es mit einer leistungsstärkeren Klimaanlage verwenden?

Nein, der WayOut ist für Klimaanlagen mit einer maximalen Kapazität von 14.000 BTU / 4.100 W ausgelegt. Eine höhere Leistung könnte das Gerät beschädigen oder die Effizienz verringern.

BEDIENUNGSANLEITUNG WayOut Eurom

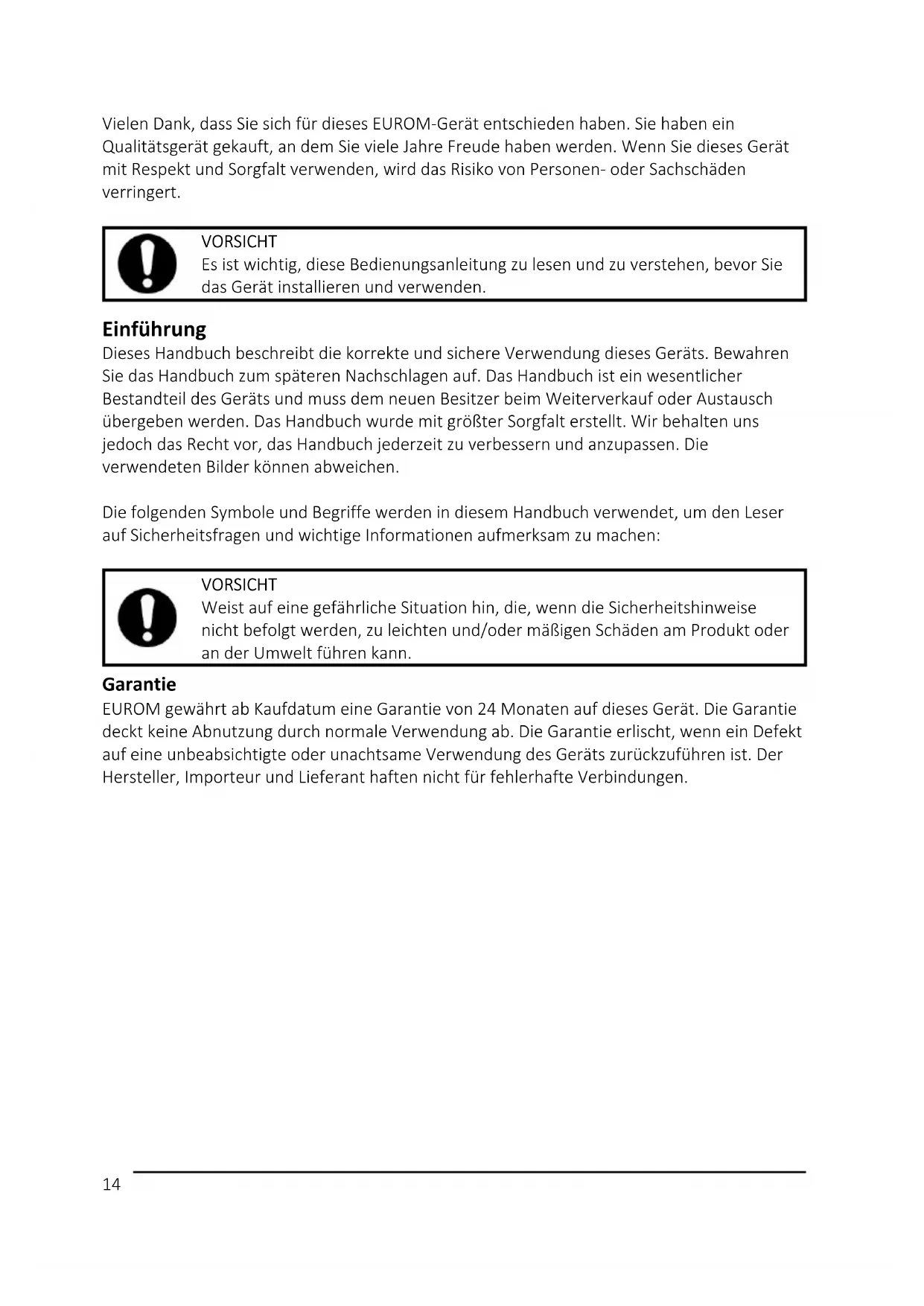

Vielen Dank, dass Sie sich für dieses EUROM-Gerät entschieden haben. Sie haben ein Qualitätsgerät gekauft, an dem Sie viele Jahre Freude haben werden. Wenn Sie dieses Gerät mit Respekt und Sorgfalt verwenden, wird das Risiko von Personen- oder Sachschäden verringert.

VORSICHT

Es ist wichtig, diese Bedienungsanleitung zu lesen und zu verstehen, bevor Sie das Gerät installieren und verwenden.

Einführung

Dieses Handbuch beschreibt die korrekte und sichere Verwendung dieses Geräts. Bewahren Sie das Handbuch zum späteren Nachschlagen auf. Das Handbuch ist ein wesentlicher Bestandteil des Geräts und muss dem neuen Besitzer beim Weiterverkauf oder Austausch übergeben werden. Das Handbuch wurde mit größter Sorgfalt erstellt. Wir behalten uns jedoch das Recht vor, das Handbuch jederzeit zu verbessern und anzupassen. Die verwendeten Bilder können abweichen.

Die folgenden Symbole und Begriffe werden in diesem Handbuch verwendet, um den Leser auf Sicherheitsfragen und wichtige Informationen aufmerksam zu machen:

VORSICHT

Weist auf eine gefährliche Situation hin, die, wenn die Sicherheitshinweise nicht befolgt werden, zu leichten und/oder mäßigen Schäden am Produkt oder an der Umwelt führen kann.

Garantie

EUROM gewährt ab Kaufdatum eine Garantie von 24 Monaten auf dieses Gerät. Die Garantie deckt keine Abnutzung durch normale Verwendung ab. Die Garantie erlischt, wenn ein Defekt auf eine unbeabsichtigte oder unachtsame Verwendung des Geräts zurückzuführen ist. Der Hersteller, Importeur und Lieferant haften nicht für fehlerhafte Verbindungen.

Beschreibung

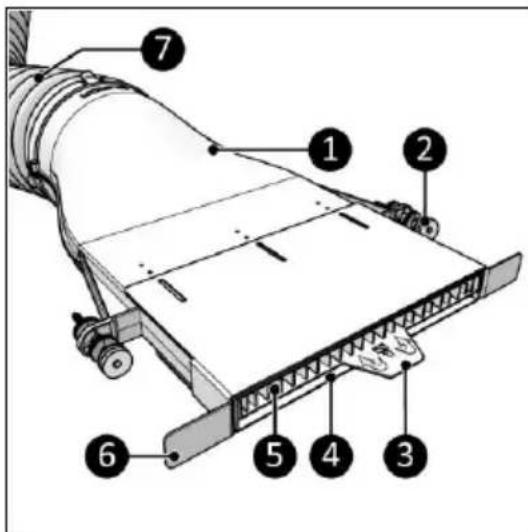

Der Way-out (Abbildung 1) ist ein benutzerfreundlicher Briefkastendurchgang, an den eine tragbare Klimaanlage installiert werden kann. Ein Klimaanlagenschlauch transportiert heiße Luft durch den Way-out und die Briefkastenöffnung. Die maximale Öffnung des Briefkastenschlitzes (Abbildung 1, Pos. 4) beträgt 5 mm. Eine größere Öffnung ist nicht möglich, um sicherzustellen, dass eine Klimaanlage bei allen Wetterbedingungen heiße Luft ablassen kann.

1. Hauptkörper
2. Schrauben einstellen
3. Griff
4. Briefkastenschlitz
5. Luftauslass
6. Durchgang
7. Klimaanlagenschlauch (150 mm)

Stellen Sie stets sicher, dass ein ungehinderter Warmluftstrom austritt.

Stellen Sie sicher, dass der Luftauslass (Abbildung 1, Pos. 5) zu keiner Zeit blockiert ist.

Falls der Briefkastenschlitz (Abbildung 1, Pos. 4) (teilweise) durch Post blockiert ist, entfernen Sie dann die Post aus dem Briefkastenschlitz.

Transport und Lagerung

• Reinigen Sie das Gerät, bevor Sie es aufbewahren.
• Transportieren Sie das Gerät in der Originalverpackung.
• Bewahren Sie das Gerät in der Originalverpackung an einem kühlen, trockenen und staubfreien Ort auf.

Montage

Das Gerät ist in einem Karton verpackt. Entfernen Sie das gesamte Verpackungsmaterial und stellen Sie sicher, dass das Gerät nicht beschädigt ist. Verwenden Sie das Gerät nicht, wenn es beschädigt ist, sondern wenden Sie sich immer erst an Ihren Lieferanten. Bewahren Sie die Verpackung für eine sichere Lagerung und einen sicheren Transport auf.

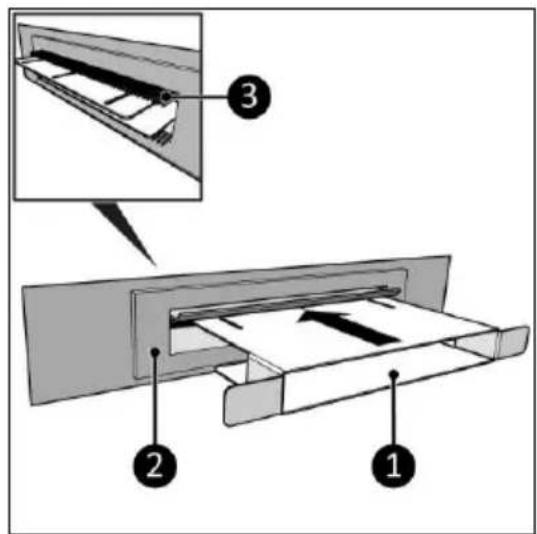

1. Öffnen Sie den Briefkasten (Abbildung 2, Pos. 2) und führen Sie den Durchgang ein (Abbildung 2, Pos. 1). Durch den Durchgang werden die Haarstreifen (Abbildung 2, Pos. 3) des Briefkastens weggeschoben, um sicherzustellen, dass genügend Platz für den Way-out vorhanden ist.

Briefkastenklappe nach innen:

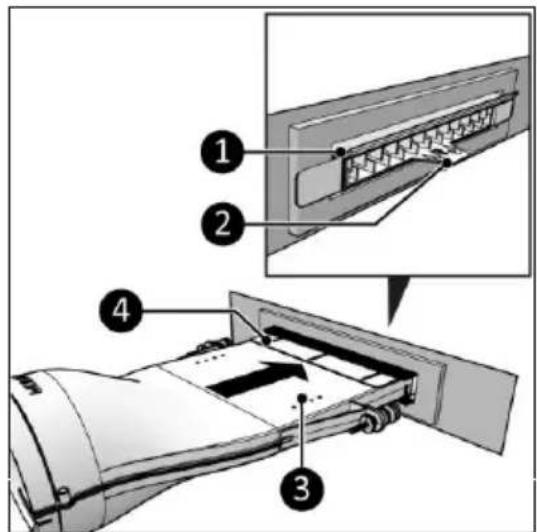

1. Führen Sie den Hauptkörper (Abbildung 3, Pos. 3) in den Durchgang ein (Abbildung 3, Pos. 4).
2. Stellen Sie sicher, dass nur der Griff (Abbildung 3, Pos. 2) aus dem Briefkasten herausragt (Abbildung 3, Pos. 1).

Briefkastenklappe nach außen:

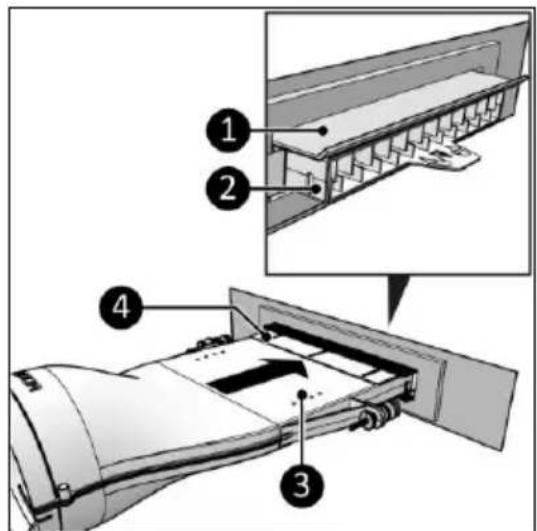

1. Führen Sie den Hauptkörper (Abbildung 4, Pos. 3) in den Durchgang ein (Abbildung 4, Pos. 4).
2. Stellen Sie sicher, dass der Hauptkörper (Abbildung 4, Pos. 3) aus dem Briefkasten herausragt (Abbildung 4, Pos. 2), sodass die Briefkastenklappe (Abbildung 4, Pos. 1) offen bleibt und auf dem Hauptkörper ruht.

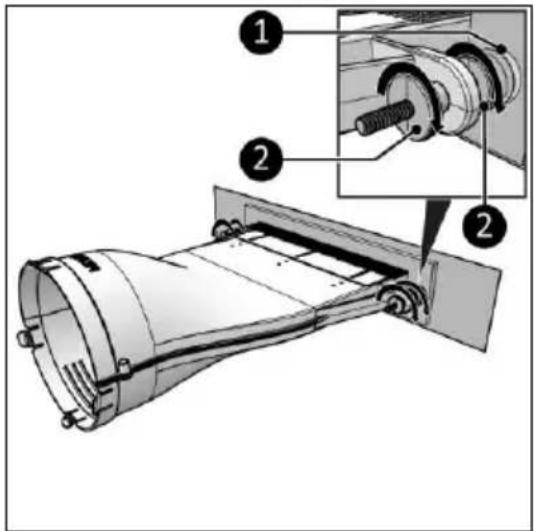

1. Stellen Sie beide Seiten mit den Einstellschrauben ein und ziehen Sie sie fest (Abbildung 5, Pos. 2).

2. Stellen Sie sicher, dass die Stützen (Abbildung 5, Pos. 1) gegen die Innenseite der Tür gedrückt werden. Wenn die Briefkastenklappe nach innen geht, stellen Sie sicher, dass nur der Griff (Abbildung 3, Pos. 1) aus dem Briefkasten herausragt.

3. Befestigen Sie den Hauptkörper und den Durchgang mit den Schrauben (Abbildung 6, Pos. 2) mithilfe eines Phillips Kreuzschlitzschraubendrehers (Abbildung 6, Pos. 1).

Nur für mobile Klimaanlagen mit einer Kühlleistung von bis zu 14.000 BTU / 4.100 Watt geeignet.

VORSICHT

Nur für einen Klimaanlagenschlauch mit einem Durchmesser von 150 mm geeignet.

Am Way-out können zwei verschiedene Klimaanlagenschläuche installiert werden:

• Mit einem Klicksystem für einen Schlauch mit Kragen (Abbildung 7, Pos. 1).
- Mit einem rotierenden System für einen Schlauch ohne Kragen (Abbildung 8, Pos. 1).

Klicksystem

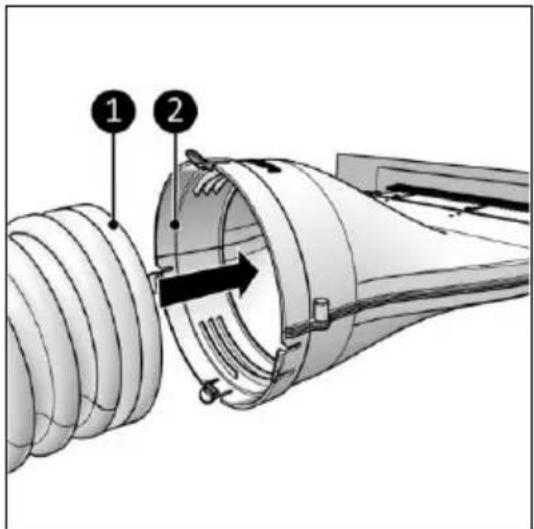

1. Führen Sie den Klimaanlagenschlauch (Abbildung 7, Pos. 1) in den Hauptkörper ein (Abbildung 7, Pos. 2).

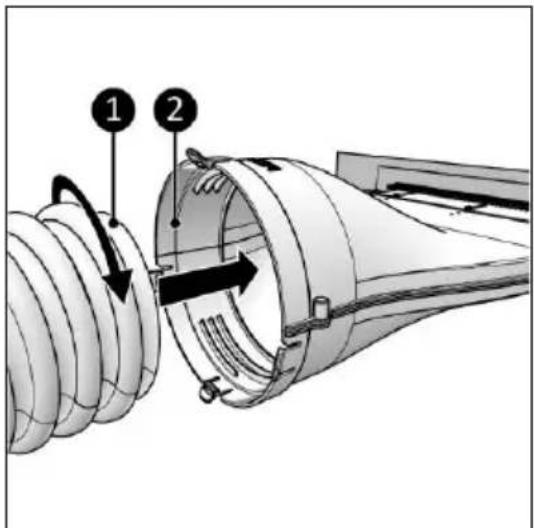

1. Führen Sie den Klimaanlagenschlauch (Abbildung 8, Pos. 1) in den Hauptkörper ein (Abbildung 8, Pos. 2) und ziehen Sie ihn fest.

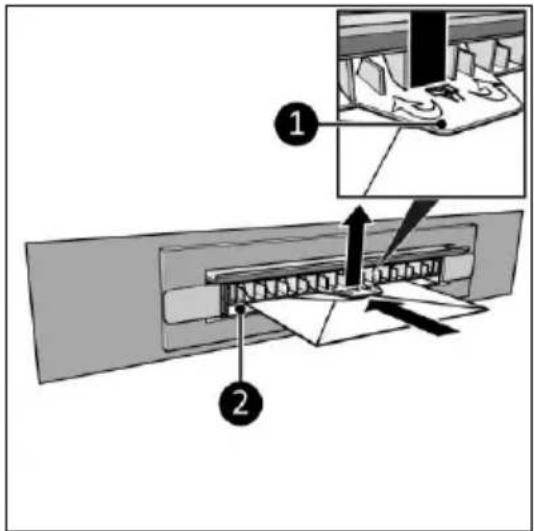

1. Ziehen Sie den Griff (Abbildung 9, Pos. 1) nach oben und schieben Sie einen Brief (max. 5 mm) durch den Briefkastenschlitz (Abbildung 9, Pos. 2).

Entsorgen Sie das Gerät am Ende seiner Lebensdauer gemäß den örtlichen Gesetzen und Vorschriften oder liefern Sie es an Ihren Lieferanten.
