Merk	Eurom
Model	WayOut
Producttype	Overdrachtsapparaat voor draagbare airconditioning
Hoofdgebruik	Afvoer van warme lucht van een mobiele airconditioner via een brievenbus
Airconditionercompatibiliteit	Mobiele airconditioners tot 14.000 BTU / 4.100 W
Vereiste slangdiameter	150 mm
Maximale gleufopening	5 mm
Type slangbevestiging	Drukclick- of draaisysteem
Materiaal	Kunststof
Gewicht	Ongeveer 0,5 kg
Voeding	Geen (mechanisch apparaat)
Hoofdfunctie	Warme lucht overbrengen terwijl de brievenbus gebruikt kan worden
Veiligheidskenmerken	Luchtuitlaat mag niet worden geblokkeerd; gleuf gedeeltelijk geblokkeerd door post moet worden verwijderd
Onderhoud en reiniging	Reinigen voor opslag; bewaren op een koele, droge en stofvrije plaats
Inbegrepen accessoires	Hoofddeel, overdrachtsapparaat, stelschroeven, handgreep, montageschroeven
Garantie	24 maanden
Land van productie	Nederland
Montage-instructies	Aanpassen op basis van type brievenbus (binnen- of buitenklep)
Slangcompatibiliteit	Slang met of zonder kraag
Type schroef	Kruiskopschroevendraaier voor bevestiging

Veelgestelde vragen - WayOut Eurom

Hoe installeer ik de WayOut?

Open de brievenbus, steek het overdrachtsapparaat in de gleuf en plaats vervolgens het hoofddeel. Afhankelijk van het type klep (binnen- of buitenklep) pas je de positie aan en draai je de stelschroeven vast. Bevestig het geheel met de meegeleverde schroeven met een kruiskopschroevendraaier.

Met welke airconditioners is het compatibel?

De WayOut is ontworpen voor mobiele airconditioners met een maximaal koelvermogen van 14.000 BTU / 4.100 W. Het accepteert een afvoerslang met een diameter van 150 mm.

Welke slangdiameter is vereist?

De diameter van de airconditioningslang moet 150 mm zijn. De WayOut biedt twee bevestigingssystemen: een drukclicksysteem voor slangen met een kraag en een draaisysteem voor slangen zonder kraag.

Kan ik het gebruiken met een brievenbus met buitenklep?

Ja. Voor een brievenbus met buitenklep plaats je het hoofddeel zo dat het uit de bus steekt, waarbij de klep open blijft en erop rust. Zorg ervoor dat de luchtuitlaat niet wordt geblokkeerd.

Hoe bevestig ik het apparaat?

Nadat je het hoofddeel en het overdrachtsapparaat hebt gepositioneerd, draai je de stelschroeven aan beide zijden vast zodat de steunen tegen de binnenkant van de deur drukken. Gebruik vervolgens een kruiskopschroevendraaier om het geheel stevig vast te schroeven.

Wat te doen als de gleuf wordt geblokkeerd door post?

Verwijder de post uit de gleuf van de brievenbus. De gleuf mag niet worden geblokkeerd om een optimale afvoer van warme lucht te garanderen. De maximale opening is 5 mm.

Hoe reinig en bewaar ik het apparaat?

Reinig het apparaat voordat je het opbergt. Vervoer het in de originele verpakking en bewaar het op een koele, droge en stofvrije plaats.

Wat is de garantie?

De Eurom-garantie is 24 maanden vanaf de aankoopdatum. Het dekt geen normale slijtage of schade door verkeerd of nalatig gebruik.

Wat te doen bij schade?

Gebruik het apparaat niet als het beschadigd is. Neem altijd contact op met uw leverancier. Bewaar de originele verpakking voor veilig transport.

Kan ik het gebruiken met een krachtigere airconditioner?

Nee, de WayOut is ontworpen voor airconditioners met een maximaal vermogen van 14.000 BTU / 4.100 W. Een hoger vermogen kan het apparaat beschadigen of de efficiëntie verminderen.

GEBRUIKSAANWIJZING WayOut Eurom

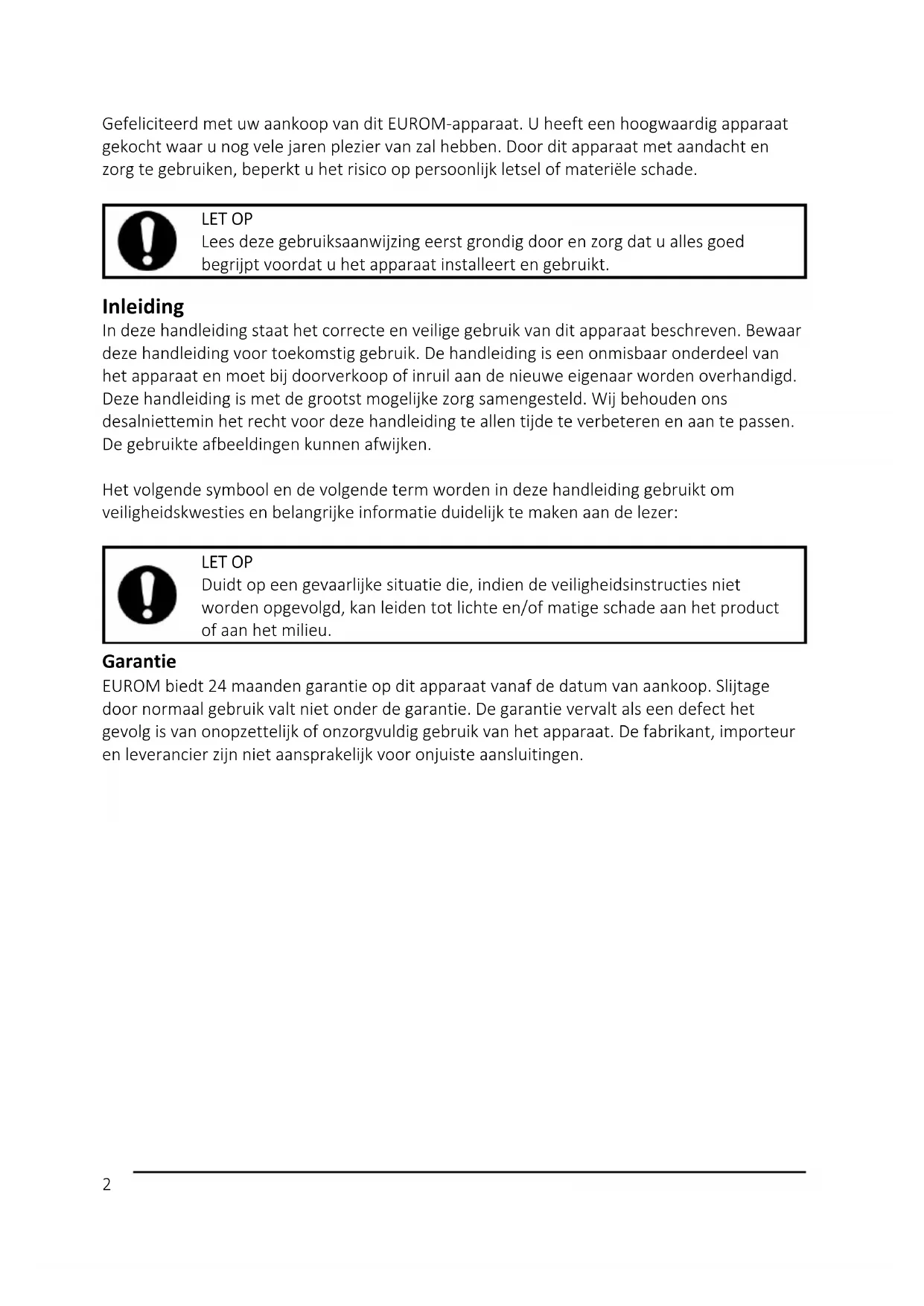

Gefeliciteerd met uw aankoop van dit EUROM-apparaat. U heeft een hoogwaardig apparaat gekocht waar u nog vele jaren plezier van zal hebben. Door dit apparaat met aandacht en zorg te gebruiken, beperkt u het risico op persoonlijk letsel of materiële schade.

LET OP

Lees deze gebruiksaanwijzing eerst grondig door en zorg dat u alles goed begrijpt voordat u het apparaat installeert en gebruikt.

Inleiding

In deze handleiding staat het correcte en veilige gebruik van dit apparaat beschreven. Bewaar deze handleiding voor toekomstig gebruik. De handleiding is een onmisbaar onderdeel van het apparaat en moet bij doorverkoop of inruil aan de nieuwe eigenaar worden overhandigd. Deze handleiding is met de grootst mogelijke zorg samengesteld. Wij behouden ons desalniettemin het recht voor deze handleiding te allen tijde te verbeteren en aan te passen. De gebruikte afbeeldingen kunnen afwijken.

Het volgende symbool en de volgende term worden in deze handleiding gebruikt om veiligheidskwesties en belangrijke informatie duidelijk te maken aan de lezer:

LET OP

Duidt op een gevaarlijke situatie die, indien de veiligheidsinstructies niet worden opgevolgd, kan leiden tot lichte en/of matige schade aan het product of aan het milieu.

Garantie

EUROM biedt 24 maanden garantie op dit apparaat vanaf de datum van aankoop. Slijtage door normaal gebruik valt niet onder de garantie. De garantie vervalt als een defect het gevolg is van onopzettelijk of onzorgvuldig gebruik van het apparaat. De fabrikant, importeur en leverancier zijn niet aansprakelijk voor onjuiste aansluitingen.

Beschrijving

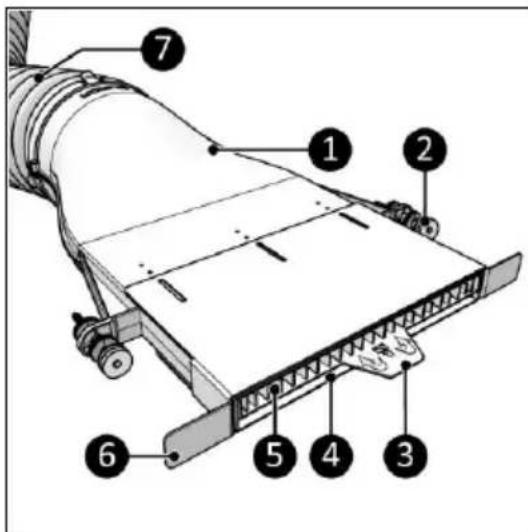

De Way-out (Afbeelding 1) is een makkelijk te gebruiken brievenbusdoorvoer waarop een draagbare airconditioning kan worden geïnstalleerd. Een airconditioningslang voert de warme lucht door de Way-out en de brievenbusopening. De maximale opening van de brievenbusgleuf (Afbeelding 1, pos. 4) bedraagt 5 mm. Een grotere opening is niet mogelijk omdat de airconditioning onder alle weersomstandigheden warme lucht moet kunnen uitblazen.

1. Behuizing van hoofdonderdeel
2. Stelschroeven
3. Handvat
4. Brievenbusgleuf
5. Luchtuitlaat
6. Doorvoer
7. Airconditioningslang (150 mm)

Zorg er altijd voor dat de stroom warme lucht ongehinderd naar buiten kan.

Zorg dat de luchtuitlaat (Afbeelding 1, pos. 5) nooit geblokkeerd is.

Als de brievenbusgleuf (Afbeelding 1, pos. 4) (gedeeltelijk) geblokkeerd is door uw post, verwijder dan de brieven uit de brievenbusgleuf.

Vervoer en opslag

• Maak het apparaat schoon voordat u het opbergt.
• Vervoer het apparaat in de originele verpakking.
• Bewaar het apparaat in de originele verpakking op een koele, droge en stofvrije plaats.

Montage

Het apparaat is verpakt in één doos. Verwijder al het verpakkingsmateriaal en controleer of het apparaat niet beschadigd is. Gebruik het apparaat niet als het beschadigd is, maar neem in dat geval altijd eerst contact op met uw leverancier. Bewaar de verpakking voor veilige opslag en vervoer.

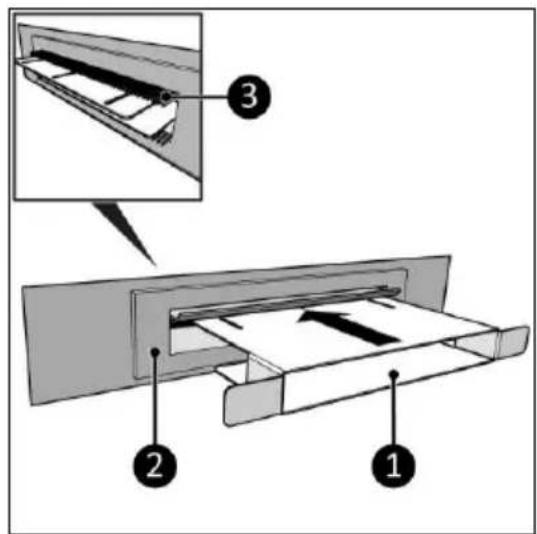

1. Open de brievenbus (Afbeelding 2, pos.2) en steek de doorvoer erin (Afbeelding 2, pos. 1). De doorvoer zal de tochtstrips (Afbeelding 2, pos. 3) van de brievenbus wegduwen zodat er voldoende ruimte is voor de Way-out.

Brievenbusklep naar binnen:

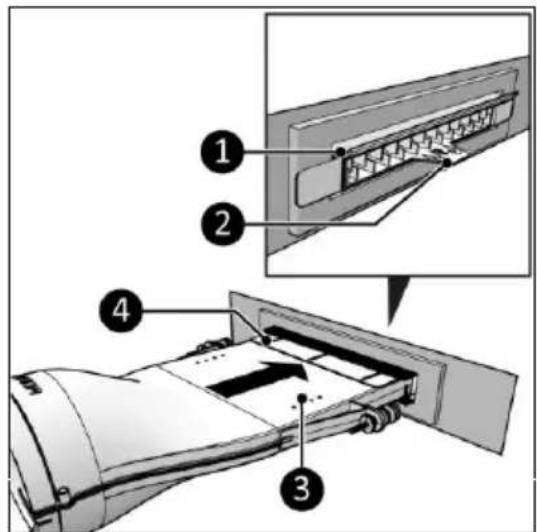

1. Plaats de hoofdbehuizing (Afbeelding 3, pos. 3) in de doorvoer (Afbeelding 3, pos. 4).

2. Zorg dat alleen het handvat (Afbeelding 3, pos. 2) uit de brievenbus steekt (Afbeelding 3, pos. 1).

Brievenbusklep naar buiten:

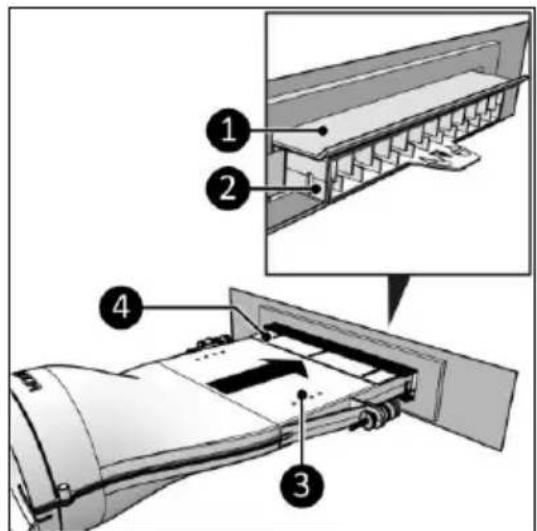

1. Plaats de hoofdbehuizing (Afbeelding 4, pos. 3) in de doorvoer (Afbeelding 4, pos. 4).

2. Zorg dat de hoofdbehuizing (Afbeelding 4, pos. 3) uit de brievenbus steekt (Afbeelding 4, pos. 2) zodat de brievenbusklep (Afbeelding 4, pos. 1) open blijft en rust op de hoofdbehuizing.

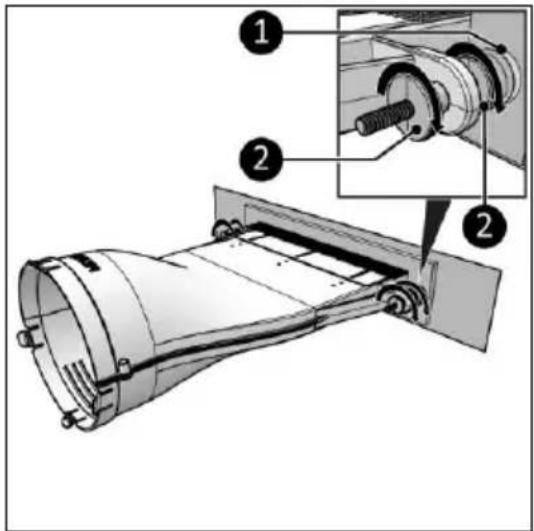

1. Stel beide zijden af en draai ze vast met de stelschroeven (Afbeelding 5, pos. 2).

2. Zorg dat de steunen (Afbeelding 5, pos. 1) tegen de binnenkant van de deur gedrukt zijn. Als de klep van uw brievenbus naar binnen gaat, zorg er dan voor dat alleen het handvat (Afbeelding 3, pos. 1) uit de brievenbus steekt.

3. Bevestig de hoofdbehuizing en de doorvoer met de schroeven (Afbeelding 6, pos. 2).

Gebruik hiervoor een kruiskopschroevendraaier (Afbeelding 6, pos. 1).

Alleen geschikt voor mobiele airconditioners met een koelvermogen tot 14.000 BTU / 4.100 watt.

LET OP

Alleen geschikt voor een airconditioningslang met een diameter van 150 mm.

Er kunnen twee verschillende airconditioningslangen aan de Way-out worden bevestigd:

• Voor een slang met klem gebruikt u een kliksystem (Afbeelding 7, pos. 1).
- Voor een slang zonder klem gebruikt u een draaisysteem (Afbeelding 8, pos. 1).

Kliksysteem

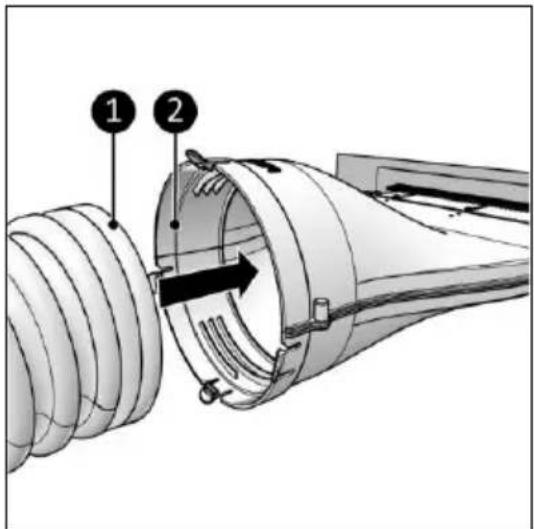

1. Plaats de airconditioningslang (Afbeelding 7, pos. 1) in de hoofdbehuizing (Afbeelding 7, pos. 2).

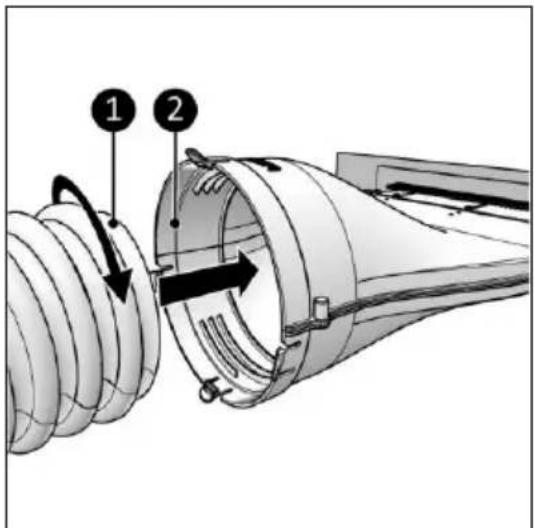

1. Plaats de airconditioningslang (Afbeelding 8, pos. 1) in de hoofdbehuizing (Afbeelding 8, pos. 2) en draai vast.

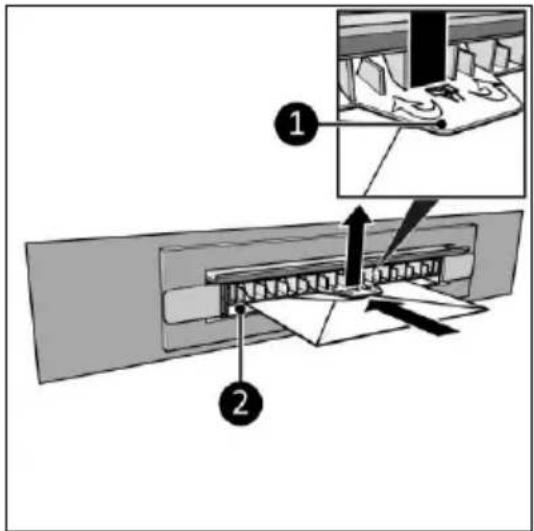

1. Trek het handvat (Afbeelding 9, pos. 1) omhoog en duw een brief (max. 5 mm) door de sleuf van de brievenbus (Afbeelding 9, pos. 2).

Gooi het apparaat aan het einde van de levensduur weg volgens de plaatselijke wetten en voorschriften of lever het apparaat in bij uw leverancier.
