Caractéristiques techniques	Détails
Type de produit	Tracteur de pelouse à conduite zéro
Largeur de coupe	52 pouces
Type de moteur	Moteur à essence
Puissance du moteur	Non spécifiée
Transmission	Hydrostatique
Capacité du réservoir de carburant	Non spécifiée
Hauteur de coupe réglable	Oui
Poids	Non spécifié
Utilisation	Idéal pour les grandes pelouses et terrains
Maintenance	Vérification régulière de l'huile et des lames
Réparation	Service après-vente recommandé pour les réparations majeures
Sécurité	Utiliser des équipements de protection individuelle
Informations générales	Consulter le manuel d'utilisation pour les spécifications complètes

FOIRE AUX QUESTIONS - ZTR 52 STIGA

Comment démarrer la tondeuse STIGA ZTR 52 ?

Pour démarrer la tondeuse, assurez-vous que le levier de sécurité est en position de fonctionnement, appuyez sur le bouton de démarrage tout en maintenant le frein à main enfoncé.

Que faire si la tondeuse ne démarre pas ?

Vérifiez la batterie, assurez-vous qu'elle est chargée. Vérifiez également les connexions électriques et assurez-vous que le levier de sécurité est correctement engagé.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage de la hauteur de coupe situé sous le siège pour ajuster la hauteur désirée. Assurez-vous que la tondeuse est à l'arrêt avant de faire l'ajustement.

Pourquoi la tondeuse laisse-t-elle des bandes non coupées ?

Cela peut être dû à des lames émoussées. Vérifiez l'état des lames et affûtez-les si nécessaire. Assurez-vous également que le deck de coupe est propre et exempt de débris.

Comment entretenir ma tondeuse STIGA ZTR 52 ?

Pour entretenir votre tondeuse, nettoyez le deck après chaque utilisation, vérifiez régulièrement l'huile moteur et changez-la selon le plan d'entretien recommandé. Inspectez également les lames et les pneus.

Que faire si la tondeuse surchauffe ?

Si la tondeuse surchauffe, arrêtez-la immédiatement et laissez-la refroidir. Vérifiez le niveau d'huile et assurez-vous que le système de refroidissement fonctionne correctement.

Comment remplacer les lames de la tondeuse ?

Pour remplacer les lames, soulevez le deck de coupe, dévissez les lames usées avec une clé appropriée, puis installez les nouvelles lames en veillant à respecter le sens de rotation.

La tondeuse ne roule pas, que faire ?

Vérifiez si le levier de transmission est en position de marche. Assurez-vous également que les roues ne sont pas bloquées par des débris et que le système de transmission fonctionne correctement.

Où trouver des pièces de rechange pour ma tondeuse STIGA ZTR 52 ?

Vous pouvez trouver des pièces de rechange auprès de revendeurs STIGA agréés ou sur le site officiel de STIGA. Assurez-vous de connaître le numéro de modèle pour commander les bonnes pièces.

Quel type d'huile dois-je utiliser pour ma tondeuse ?

Utilisez de l'huile moteur SAE 30 pour des températures élevées ou de l'huile multigrade 10W-30 pour des températures plus variées. Consultez le manuel d'utilisation pour plus de détails.

MODE D'EMPLOI ZTR 52 STIGA

Kit à paillis de 132 cm

AVERTISSEMENT: LE NON-RESPECT DES CONSIGNES SUIVANTES peut entraîner des blessures aux personnes et/ou des dommages à la machine.

Lire, assimilar et respecter toutes les consignes de sécurité décrites dans le manuel de l'opérateur avant d'utiliser la machine.

Contenu

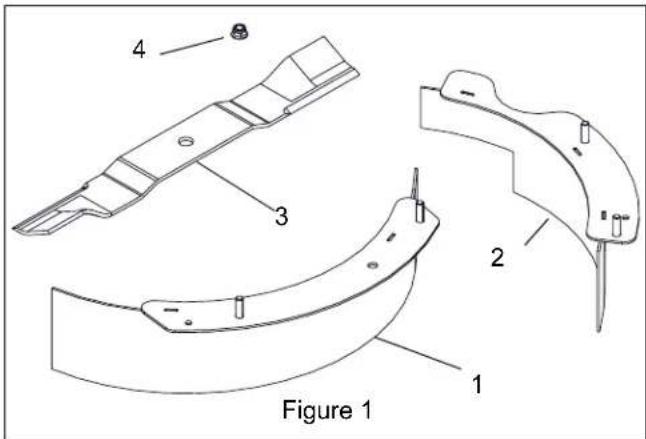

Vérifier que les pieces enumeratedes ci-dessous soient presents. Voir aussi Figure 1.

Élement Description Quantité

1 Déflecteur à paillis universel 3

2 Déflecteur à paillis central 1

3 Lame à paillis de 18" 3

4 Écrou à embase à verroude 5/16"-18

INSTALLATION

PRUDENCE: Ce kit doit être monté par un technicien/agréé par le fabricant, pas par l'utilisateur final.

Veiller à ce que ce kit soit monté par un concessionnaire/agreeant ayant reçu une formation pour le montage et l'entretien des kits à paillis.

1. Arrête le moteur,steroler la clé de contact,attendre que toutes les parties mobiles s'immobilisent et que les pièces chaudes refroidissent.

2. Debrancher le cable de bougie.

3. Soulever l'avant de la machine de façon à pouvoir acceder sous le carter. Soutenir solidement la machine.

AVERTISSEMENT : TOUJOURS caler les roues et s'assurer que les bequilles sont assez robustes pour soutenir le poids de la machine pendant l'entretien.

PRUDENCE: Sur les tondeuses à plusieurs lames, la rotation d'une lame entraîne toutes les autres.

AVERTISSEMENT: Les lames de coupe sont affuées et peuvent sectionner. Emballer la/les lame/s ou porter des gants et prendre garde lors de l'entretien.

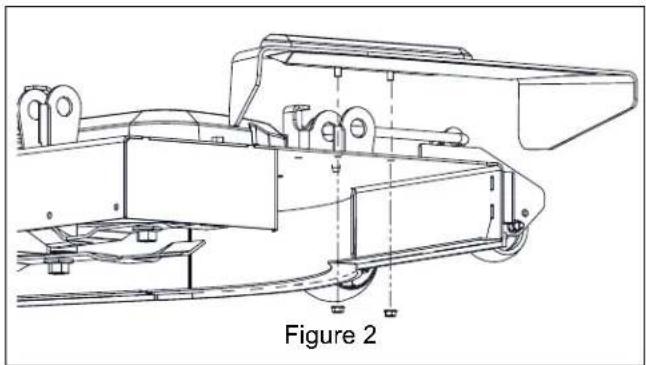

1. Déposer les deux écrous à embase à verrou supérieur de 5/16" qui fixent la goulotte d'éjection et-retirer la goulotte d'éjection. Conserver toutes les pièces pour travailler sans le kit à paillis. Voir Figure 2.

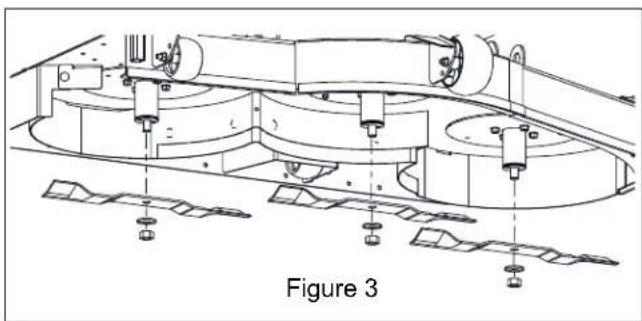

1. Retirer les vis de 5 / 8" ainsi que les rondelles qui fixent les lames, puis déposer les lames. Conserver les lames pour travailler sans le kit à paillis. Conserver les écrous et les rondelles de montage du kit. Voir Figure 3.

6. Retirer la vis-taraud de 3/8'' × 1/2'' du haut du carter. Conserver toutes les vis pour travailler sans le kit à paillis. Voir Figure 4.

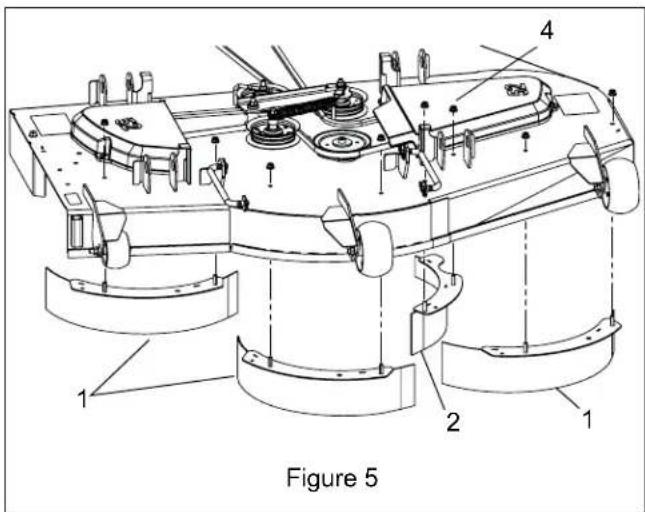

7. Monter les trois deflecteurs universels (élement 1) et le deflecteur central (élement 2) depuis le dessous du carter. Conserver les huit écrous à embase à verrou de 5/16 (élement 4). Voir Figure 5.

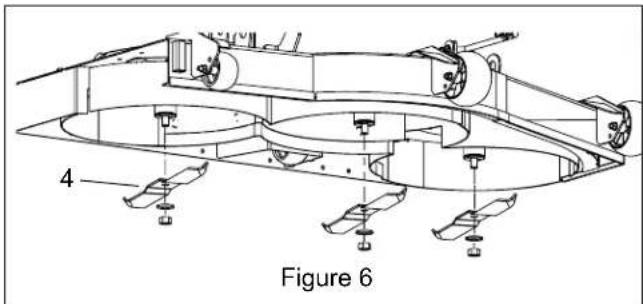

8. Monter les lames à paillis (élement 4) avec les rondelles et les vis retirees aparavant. Serrer les écrous de lame de 5/8 au couple 136 N·m - 163 N·m (100 lb-ft - 120 lb-ft). Voir Figure 6.

9. Remetre la machine en position de fonctionnement
10. Brancher le cable de bougie.

CONSEILS DE PAILLAGE

1. Tondre à plein régime.
2. Tondre à 50% de la vitesse d'avance max.
3. Tondre l'herbe lorsqu'elle est s'este quievement. Tondre de I'herbe mouillée entraine la formation de grumeaux.
4. Les lames de coupe doivent toujours être affuées.
5. Ne pas couper plus de 25.4 mm à chaque passage. Si l'herbe est haute, augmenter la hauteur de coupe, puis effectuer un deuxième (ou troisième) passage en réglant le carter à la hauteur souhaitée.
6. Nettoyer en dessous du carter après chaque tonte.
7. NE PAS laver la tondeuse avec un nettoyeur haute pression lors du nettoyage du carter ou de la tondeuse.
