MODE D'EMPLOI BO16DXIN TASCAM

ch 25 ch 26 ch 27 ch 28 ch 29 ch 30 ch 31 ch 32

ch 17 ch 18 ch 19 ch 20 ch 21 ch 22 ch 23 ch 24 ch 9 ch 10 ch 11 ch 12 ch 13 ch 14 ch 15 ch 16

ch 1 ch 2 ch 3 ch 4 ch 5 ch 6 ch 7 ch 8

IMPORTANTES Ce produit est conforme aux impératifs des directives européennes et autres règlements de la Commission.

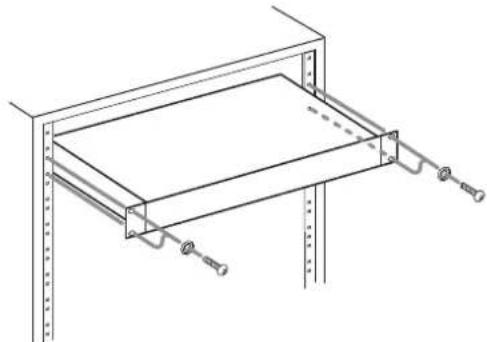

Utilisez le kit de montage en rack pour monter l'unité dans un rack 19" standard, comme représenté ci-dessous. L'unité peut être montée dans un rack et tournée vers l'avant ou l'arrière en changeant le sens de fixation de ses équerres de rack. Les équerres de rack peuvent également être retirées si l’unité est posée sur une table.

Pour les consommateurs européens Mise au rebut des équipements électriques et électroniques (a) Tous les équipements électriques et électroniques doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. (b) En vous débarrassant correctement des équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement. (c) Le traitement incorrect des déchets d'équipements électriques et électroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements. (d) Le symbole de poubelle sur roues barrée d'une croix indique que les équipements électriques et électroniques doivent être collectés et traités séparément des déchets ménagers. (e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques et électroniques, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acheté l'équipement.10 TASCAM BO-32DE / BO-16DX/IN / BO-16DX/OUT Sommaire

• Caractéristiques p. 10
• Éléments fournis avec ce produit p. 10
• Précautions concernant l'emplacement et l'emploi p. 11
• Attention à la condensation p. 11
• Nettoyage de l'unité p. 11
• Utilisation du site mondial TEAC p. 11
• Enregistrement du produit p. 11
• À propos du service d'assistance clientèle TASCAM p. 11
• Nom des parties p. 12
• Face avant p. 12
• Face arrière p. 13
• Raccordement des barrettes Euroblock p. 14
• Caractéristiques techniques p. 14
• Connecteurs d'entrée et de sortie p. 14
• Autres Merci beaucoup d'avoir acheté un boîtier de connexion TASCAM BO-32DE / BO-16DX/IN / BO-16DX/OUT. Avant d'utiliser cette unité, lisez attentivement ce mode d'emploi pour pouvoir l’employer correctement et en profiter durant de nombreuses années. Une fois la lecture de ce mode d'emploi ter- minée, veillez à le conserver en lieu sûr pour référence ultérieure. Vous pouvez aussi télécharger ce mode d'emploi depuis le site mondial de TEAC (http://teac-global.com/). Caractéristiques 0 BO-32DE: p. 14

Les 32 canaux des connecteurs D-sub 25 broches peuvent être associés aux connecteurs Euroblock (les borniers Euroblock sont les mêmes pour l'entrée et la sortie, donc les entrées/sorties peuvent être librement affectées par groupes de 8 canaux).

Des barrettes Euroblock avec languette sont fournies 0 BO-16DX/IN: Les 16 canaux des connecteurs D-sub 25 broches peuvent être associés aux connecteurs XLR (femelles). 0 BO-16DX/OUT: Les 16 canaux des connecteurs D-sub 25 broches peuvent être associés aux connecteurs XLR (mâles). 0 Un espace est prévu au-dessus des connecteurs pour des éti- quettes décrivant le routage du signal. 0 Les connecteurs D-sub 25 broches sont conformes à la norme AES59-2012 et utilisent le brochage TASCAM. 0 Les inscriptions de la façade permettent l'installation tête en bas. 0 Taille compacte de 1U avec une profondeur de 45mm Éléments fournis avec ce produit Ce produit est livré avec les éléments suivants. Ouvrez l'emballage avec soin pour ne pas les endommager. Conservez les matériaux d'emballage pour de futurs transports. Si un élément quelconque est manquant ou a été endommagé du- rant le transport, veuillez contacter le magasin dans lequel vous avez acheté cette unité. 0 Unité principale ...................................................................................x 1 0 Barrette Euroblock (BO-32DE uniquement) ...........................x 32 0 Kit de serre-câbles (BO-32DE seulement) ..................................x 1 0 Kit de vis pour montage en rack ....................................................x 1 0 Mode d'emploi (ce document) incluant la garantie ...............x 1TASCAM BO-32DE / BO-16DX/IN / BO-16DX/OUT

Précautions concernant l'emplacement et l'emploi 0 Ne placez pas cette unité dans les types d'emplacement sui- vants. Cela pourrait entraîner un mauvais fonctionnement. Lieux sujets à de fréquentes vibrations Près de fenêtres ou en exposition directe au soleil Près de chauffages ou dans des lieux extrêmement chauds Lieux extrêmement froids Lieux très humides ou mal aérés Lieux très poussiéreux 0 Assurez-vous que l'unité est placée dans une position permet- tant son fonctionnement correct. 0 Ne placez pas l'unité sur un amplificateur de puissance ou un autre appareil dégageant de la chaleur. Attention à la condensation De la condensation peut se produire si l'unité est déplacée d'un endroit froid à un endroit chaud, est utilisée dans une pièce qui vient d'être chauffée ou soumise à des changements brutaux de température. Pour empêcher cela ou si cela se produit, laissez l’unité une ou deux heures à la température de la nouvelle pièce avant de l'uti- liser. Nettoyage de l'unité Essuyez l'unité avec un chiffon sec et doux pour la nettoyer. Ne l'es- suyez pas avec des lingettes de nettoyage contenant des produits chimiques, du diluant, de l'alcool ou d'autres agents chimiques. Cela pourrait endommager la surface ou causer une décoloration. Utilisation du site mondial TEAC Vous pouvez télécharger ce mode d’emploi depuis le site mon- dial TEAC (http://teac-global.com/). Dans la section TASCAM Downloads (téléchargements TASCAM), sélectionnez la langue souhaitée afin d'ouvrir la page de télé- chargement du site web pour cette langue. Enregistrement du produit Si vous êtes client aux USA, veuillez accéder au site web TASCAM suivant pour enregistrer votre produit TASCAM en ligne. http://tascam.com/ À propos du service d'assistance clientèle TASCAM Les produits TASCAM ne bénéficient d’une assistance et d’une garantie que dans leur pays/région d'achat. Pour bénéficier d’une assistance après l'achat, recherchez dans la liste des distributeurs TASCAM fournie sur le site mondial TEAC (http:// teac-global.com/) la société ou le représentant local pour la région dans laquelle vous avez acheté le produit et contactez cette organisation. Pour toute demande, l'adresse physique ou URL du magasin ou du site marchand chez qui a été effectué l’achat ainsi que la date d’achat sont requises. De plus, la carte de garantie et une preuve d'achat peuvent également être nécessaires.12 TASCAM BO-32DE / BO-16DX/IN / BO-16DX/OUT Nom des parties Face avant BO-32DE BO-16DX/IN

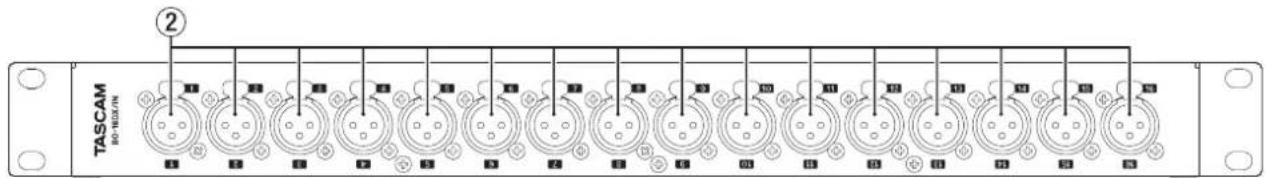

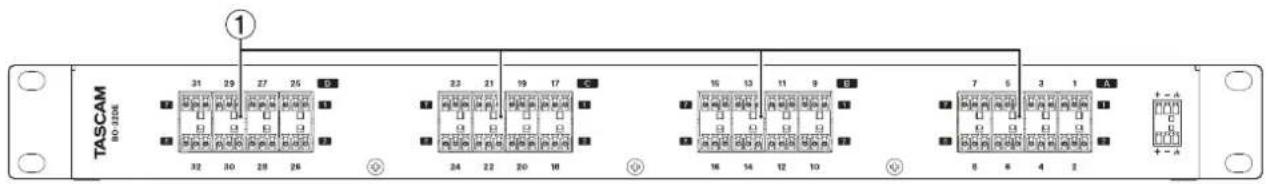

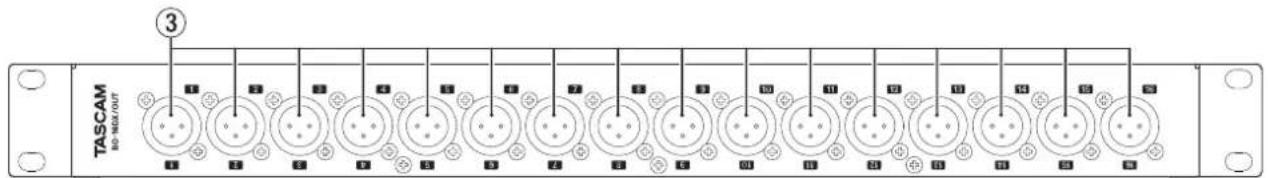

1 Connecteurs Euroblock Ce sont les borniers Euroblock pour les entrées et sorties analogiques symétriques (de gauche à droite: point chaud, point froid, masse). 2 Connecteurs des entrées symétriques 1-16 Ce sont les connecteurs des entrées analogiques XLR symétriques (1: masse, 2: point chaud, 3: point froid). 3 Connecteurs des sorties symétriques 1-16 Ce sont les connecteurs des sorties analogiques XLR symétriques (1: masse, 2: point chaud, 3: point froid).TASCAM BO-32DE / BO-16DX/IN / BO-16DX/OUT

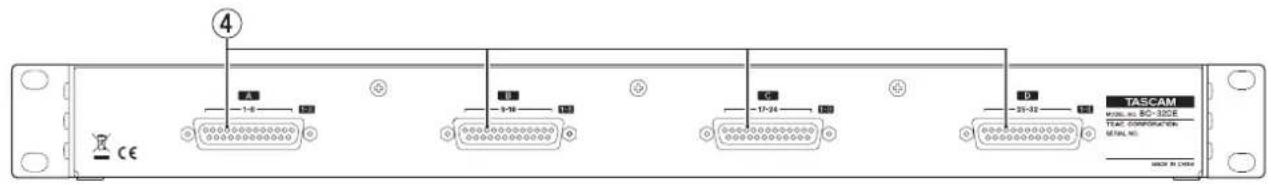

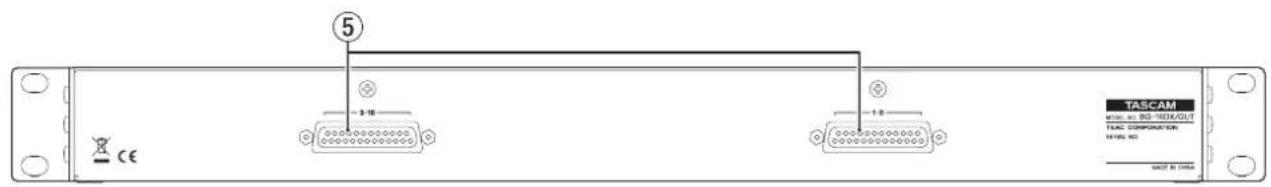

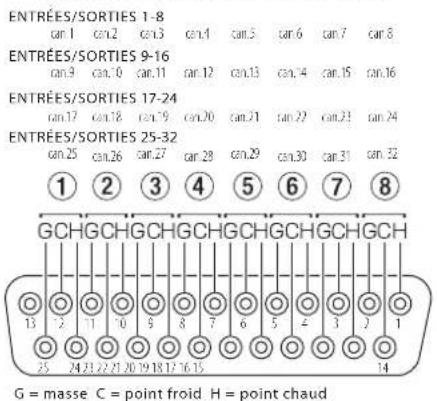

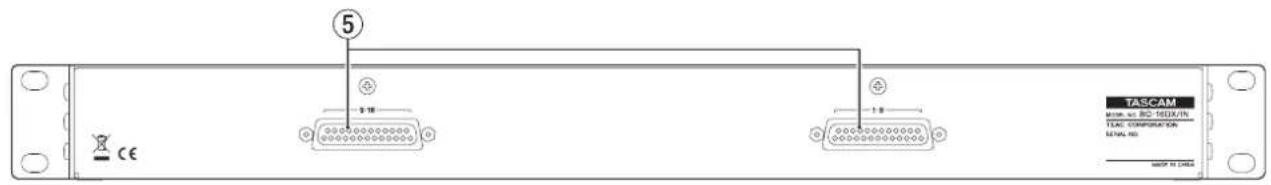

4 Connecteurs 1-8/9-16/17-24/25-32 Ce sont les connecteurs des entrées et sorties analogiques sur D-sub 25broches. Au moyen de multicâbles D-sub pour les entrées et les sorties analogiques, connectez d’autres appareils analogiques symétriques et transmettez les signaux des canaux 1-8, 9-16, 17-24 et 25-32. Voir l'illustration ci-dessous pour le brochage des connecteurs D-sub.* (Les connecteurs 1-8, 9-16, 17-24 et 25-32 ont le même brochage.) 5 Connecteurs 1-8/9-16 Ce sont les connecteurs des entrées et sorties analogiques sur D-sub 25broches. Au moyen de multicâbles D-sub pour les entrées et les sorties analogiques, connectez d’autres appareils analogiques symétriques et transmettez les signaux des canaux 1-8 et 9-16. Voir l'illustration ci-dessous pour le brochage des connecteurs D-sub.* (Les connecteurs 1-8 et 9-16 ont le même brochage).

2. Insérez les fils.

3. Serrez les vis des borniers de la barrette Euroblock.

4. Utilisez un des serre-câbles fournis pour attacher les fils à la

languette. [Exemple de câblage d'une barrette Euroblock] Caractéristiques techniques Connecteurs d'entrée et de sortie BO-32DE Face avant Connecteurs: Euroblock (symétrique) à pas de 3,81 mm × 16 (32 canaux) Face arrière Connecteurs: D-sub 25 broches femelle × 4 Vis de fixation: N° 4-40 UNC (en pouces) × 8 BO-16DX/IN Face avant Connecteurs: XLR-3-31 (1: masse, 2: point chaud, 3: point froid) × 16 Face arrière Connecteurs: D-sub 25 broches femelle × 2 Vis de fixation: N° 4-40 UNC (en pouces) × 4

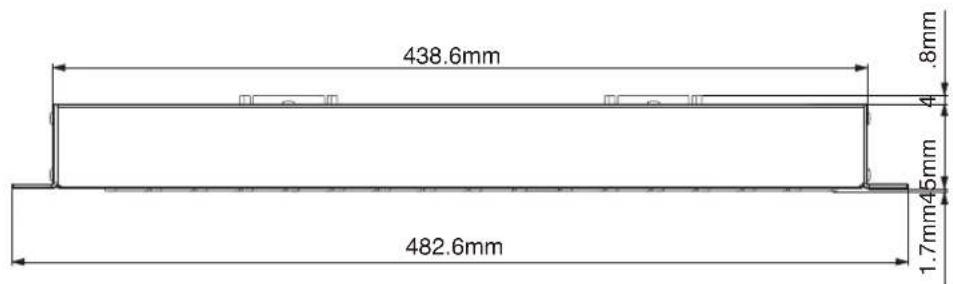

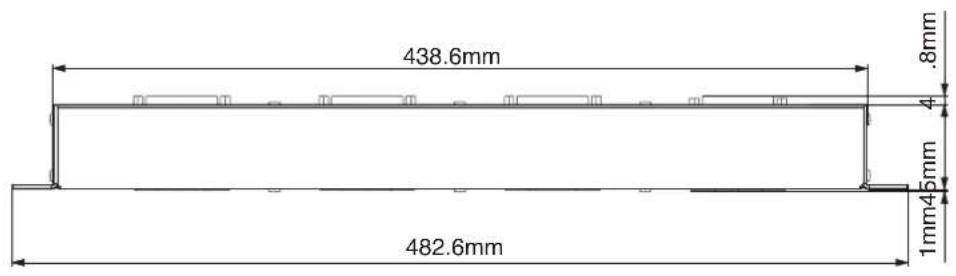

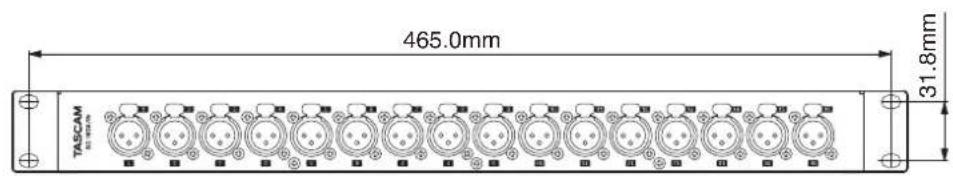

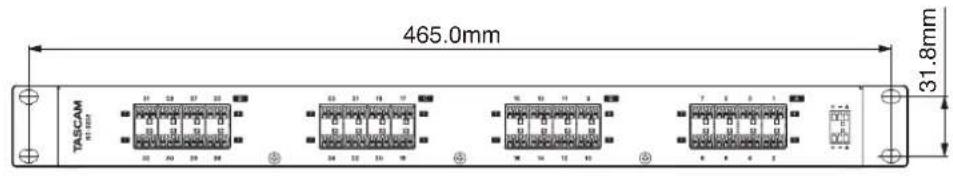

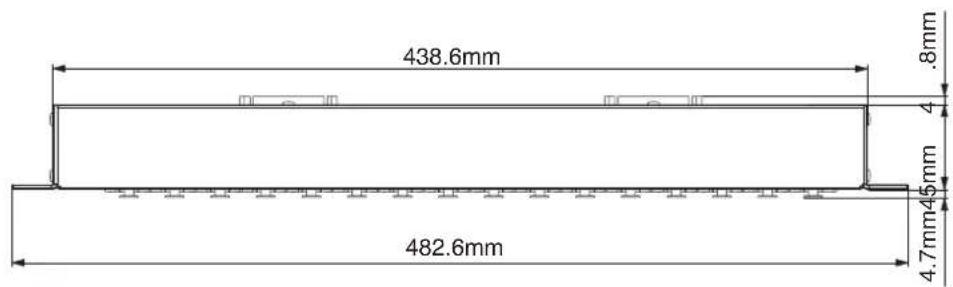

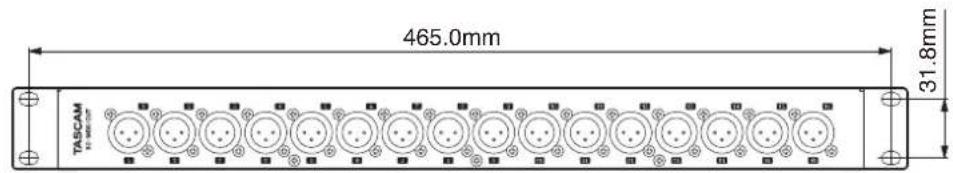

Face avant Connecteurs: XLR-3-32 (1: masse, 2: point chaud, 3: point froid) × 16 Face arrière Connecteurs: D-sub 25 broches femelle × 2 Vis de fixation: N° 4-40 UNC (en pouces) × 4 Autres Dimensions (largeur x hauteur x profondeur) 482,6 × 44,1 × 50,8 mm (BO-32DE) 482,6 × 44,1 × 54,5 mm (BO-16DX/IN) 482,6 × 44,1 × 51,5 mm (BO-16DX/OUT) Poids 0,9 kg (BO-32DE) 0,9 kg (BO-16DX/IN) 0,9 kg (BO-16DX/OUT) 0 Voir au dos de ce mode d'emploi les dessins avec cotes. 0 Les illustrations de ce mode d'emploi peuvent partiellement différer du produit réel. 0 Caractéristiques et aspect externe peuvent être changés sans préavis en vue d'améliorer le produit.TASCAM BO-32DE / BO-16DX/IN / BO-16DX/OUT
