BEDIENUNGSANLEITUNG BO16DXIN TASCAM

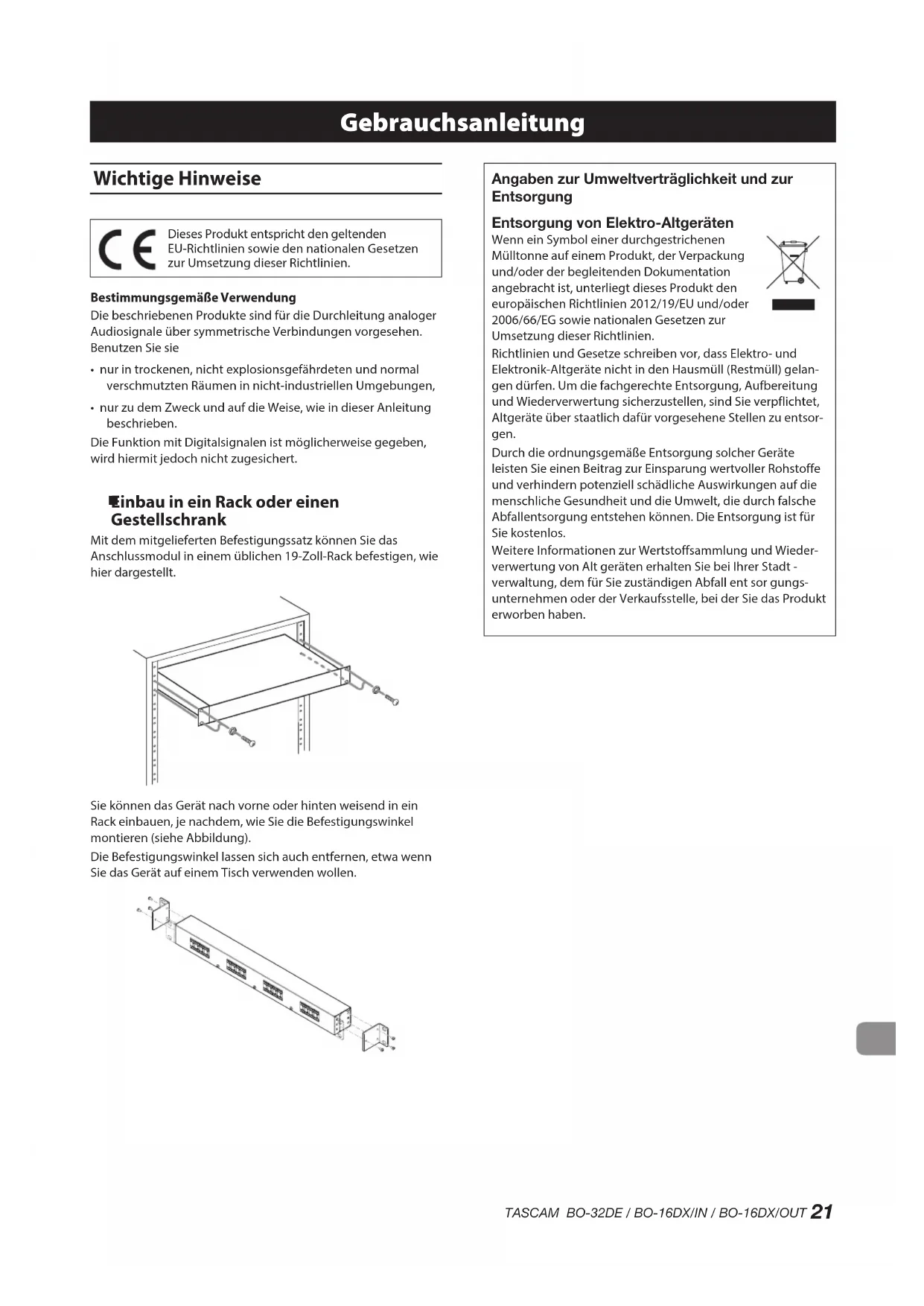

Gebrauchsanleitung Wichtige Hinweise Dieses Produkt entspricht den geltenden EU-Richtlinien sowie den nationalen Gesetzen zurUmsetzung dieser Richtlinien. Bestimmungsgemäße Verwendung Die beschriebenen Produkte sind für die Durchleitung analoger Audiosignale über symmetrische Verbindungen vorgesehen. Benutzen Sie sie

• nur in trockenen, nicht explosionsgefährdeten und normal verschmutzten Räumen in nicht-industriellen Umgebungen,

• nur zu dem Zweck und auf die Weise, wie in dieser Anleitung beschrieben. Die Funktion mit Digitalsignalen ist möglicherweise gegeben, wird hiermit jedoch nicht zugesichert.

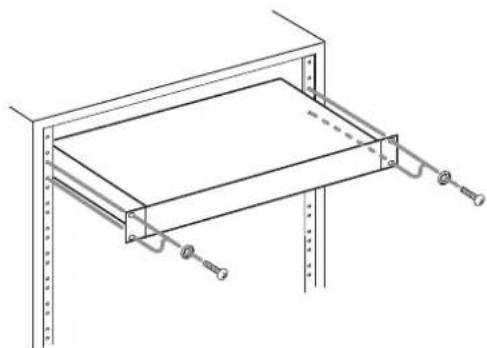

• Einbau in ein Rack oder einen Gestellschrank Mit dem mitgelieferten Befestigungssatz können Sie das Anschlussmodul in einem üblichen 19-Zoll-Rack befestigen, wie hier dargestellt. Sie können das Gerät nach vorne oder hinten weisend in ein Rack einbauen, je nachdem, wie Sie die Befestigungswinkel montieren (siehe Abbildung). Die Befestigungswinkel lassen sich auch entfernen, etwa wenn Sie das Gerät auf einem Tisch verwenden wollen. Angaben zur Umweltverträglichkeit und zur Entsorgung Entsorgung von Elektro-Altgeräten Wenn ein Symbol einer durchgestrichenen Mülltonne auf einem Produkt, der Verpackung und/oder der begleitenden Dokumentation angebracht ist, unterliegt dieses Produkt den europäischen Richtlinien 2012/19/EU und/oder 2006/66/EG sowie nationalen Gesetzen zur Umsetzung dieser Richtlinien. Richtlinien und Gesetze schreiben vor, dass Elektro- und Elektronik-Altgeräte nicht in den Hausmüll (Restmüll) gelan- gen dürfen. Um die fachgerechte Entsorgung, Aufbereitung und Wiederverwertung sicherzustellen, sind Sie verpflichtet, Altgeräte über staatlich dafür vorgesehene Stellen zu entsor- gen. Durch die ordnungsgemäße Entsorgung solcher Geräte leisten Sie einen Beitrag zur Einsparung wertvoller Rohstoffe und verhindern potenziell schädliche Auswirkungen auf die menschliche Gesundheit und die Umwelt, die durch falsche Abfallentsorgung entstehen können. Die Entsorgung ist für Sie kostenlos. Weitere Informationen zur Wertstoffsammlung und Wieder- verwertung von Alt geräten erhalten Sie bei Ihrer Stadt - verwaltung, dem für Sie zuständigen Abfall ent sor gungs- unternehmen oder der Verkaufsstelle, bei der Sie das Produkt erworben haben.22 TASCAM BO-32DE / BO-16DX/IN / BO-16DX/OUT Inhaltsverzeichnis Wichtige Hinweise p. 21
• Hauptmerkmale p. 22
• Lieferumfang p. 22
• Ergänzende Sicherheitshinweise zur Aufstellung/Installation . 23 Das Produkt reinigen p. 23
• Informationen zum Kundendienst vonTascam p. 23
• Die Produktbestandteile und ihre Funktionen p. 24
• Vorderseite p. 24
• Rückseite p. 25
• Euroblock-Stecker verwenden p. 26
• Technische Daten p. 26
• Eingangs- und Ausgangsanschlüsse p. 26
• Abmessungen und Gewichte Vielen Dank, dass Sie sich für ein Anschlussmodul des Typs BO-32DE, BO-16DX/IN oder BO-16DX/OUT von Tascam entschie- den haben. Bevor Sie das Produkt benutzen, lesen Sie sich diese Anleitung bitte aufmerksam durch. Nur so ist sichergestellt, dass Sie das Produkt bestimmungsgemäß verwenden und viele Jahre Freude daran haben. Bewahren Sie diese Anleitung gut auf, und geben Sie sie immer zusammen mit dem Anschlussmodul weiter, da sie zum Produkt gehört. Eine digitale Version des Handbuchs steht auf unserer Website https://tascam.eu/de zum Download bereit. Hauptmerkmale BO-32DE 25-polige Sub-D-Anschlüsse und Euroblock-Schraubklemmen für bis zu 32 symmetrische analoge Audiosignale, beidseitig verwendbar (je acht Kanäle lassen sich entweder als Eingänge oder Ausgänge nutzen), Euroblock-Stecker mit Zugentlastung im Lieferumfang enthalten BO-16DX/IN: 16 symmetrische analoge Audioeingänge über weibliche XLR-Buchsen, 16 symmetrische analoge Audioausgänge über 25-polige Sub-D-Anschlüsse BO-16DX/OUT: 16 symmetrische analoge Audioeingänge über 25-polige Sub-D-Anschlüsse, 16 symmetrische analoge Audioausgänge über männliche XLR-Buchsen p. 26

• Platz oberhalb der Anschlüsse ermöglicht es, Beschriftungen für das Signalrouting anzubringen

• Die 25-poligen Sub-D-Anschlüsse entsprechen AES59-2012 und haben Standard-Tascam-Pinbelegung

• Die Beschriftung ist auch bei umgekehrter Einbaurichtung lesbar

• Kompaktes Rackgehäuse mit nur einer Höheneinheit und geringer Einbautiefe Lieferumfang Zum Lieferumfang dieses Produkts gehören die unten aufge- führten Bestandteile. Achten Sie beim Öffnen der Verpackung darauf, dass Sie nichts beschädigen. Bewahren Sie das Verpackungsmaterial für einen eventuellen zukünftigen Transport auf. Sollte etwas fehlen oder auf dem Transport beschädigt worden sein, wenden Sie sich bitte an Ihren Händler.

• Schraubensatz für den Rackeinbau ................................................. 1

Ergänzende Sicherheitshinweise zur Aufstellung/Installation Stellen Sie das Produkt nicht an den im Folgenden bezeichneten Orten auf. Andernfalls kann es zu Unterbrechungen oder Über- tragungsschwierigkeiten kommen oder die Lebensdauer kann beeinträchtigt sein.

• Sehr feuchte oder schlecht belüftete Orte,

• Orte mit hoher Staubkonzentration. Das Produkt reinigen Verwenden Sie zum Reinigen ein trockenes, weiches Tuch. Ver- wenden Sie zum Reinigen niemals getränkte Reinigungstücher auf chemischer Basis, Verdünner, Alkohol oder andere chemi- sche Substanzen. Diese können die Oberfläche des Produkts angreifen oder Verfärbungen hervorrufen. Informationen zum Kundendienst vonTascam Kunden haben nur in dem Land Anspruch auf Kundendienst und Gewährleistung, in dem sie das Produkt gekauft haben. Um den Kundendienst von Tascam in Anspruch zu nehmen, suchen Sie auf der TEAC Global Site unter http:// teac-global. com/ nach der lokalen Niederlassung oder dem Distributor für das Land, in dem Sie das Produkt erworben haben, und wenden Sie sich an dieses Unternehmen. Bei Anfragen geben Sie bitte die Adresse des Geschäfts oder Webshops (URL), in dem Sie das Produkt gekauft haben, und das Kaufdatum an. Darüber hinaus kann die Garantiekarte und der Kaufbeleg erforderlich sein.24 TASCAM BO-32DE / BO-16DX/IN / BO-16DX/OUT Die Produktbestandteile und ihre Funktionen Vorderseite BO-32DE BO-16DX/IN

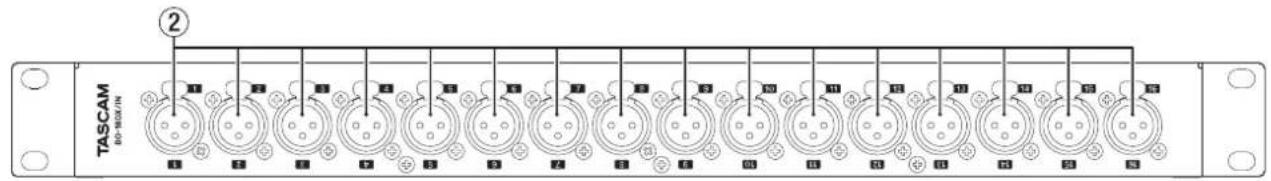

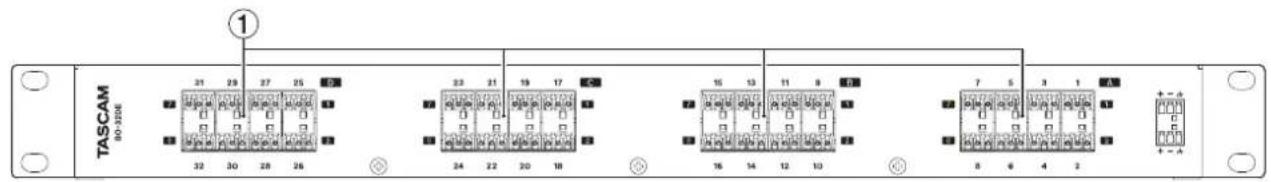

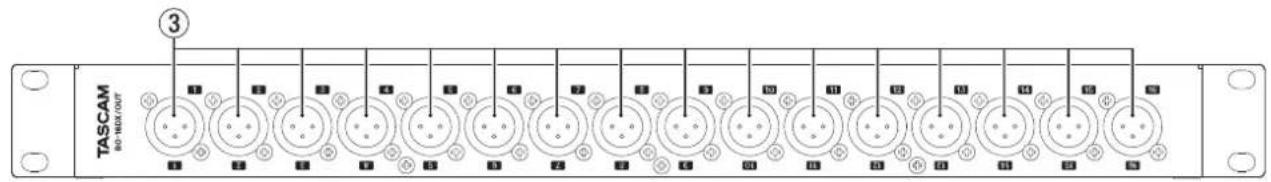

1 Euroblock-Gruppen A–D Symmetrische Anschlüsse für je acht analoge Audioein- oder -ausgänge. (Anschlussbelegung von links nach rechts: Heiß, Kalt, Masse) 2 Symmetrische XLR-Eingangsanschlüsse 1–16 Dies sind symmetrische XLR-Analogeingänge (1: Masse, 2: heiß (+), 3: kalt (–)). 3 Symmetrische XLR-Ausgangsanschlüsse 1–16 Dies sind symmetrische XLR-Analogausgänge (1: Masse, 2: heiß (+), 3: kalt (–)).TASCAM BO-32DE / BO-16DX/IN / BO-16DX/OUT

Rückseite BO-32DE BO-16DX/IN

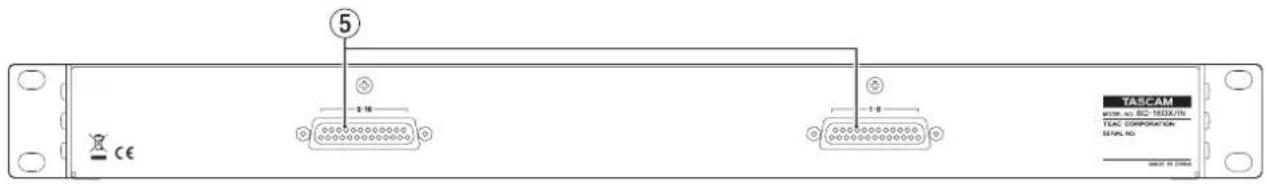

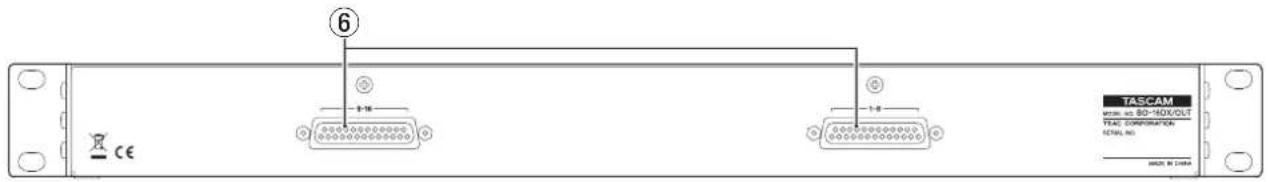

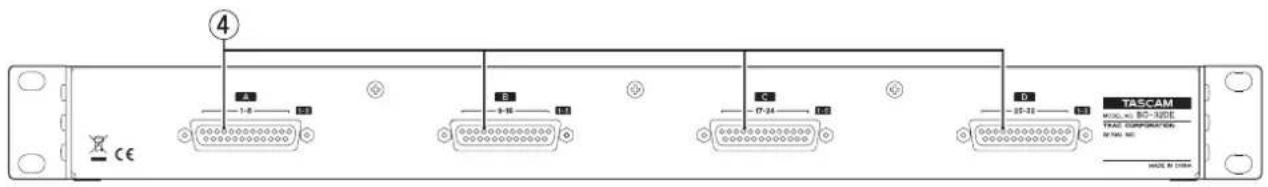

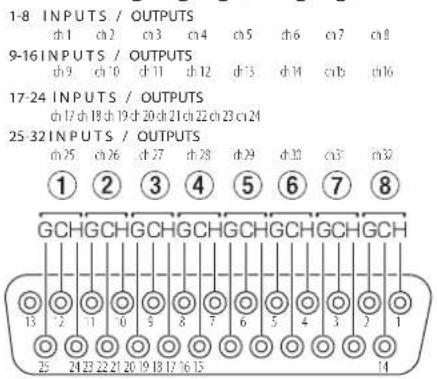

4 Sub-D-Anschlüsse A–D (1–8 / 9–16 / 17–24 / 25–32) Diese 25-poligen Sub-D-Anschlüsse können als symmetrische Analogein- oder -ausgänge dienen. Nutzen Sie entsprechende Verbindungskabel mit Sub-D-Steckern, um jeweils acht Kanäle (1–8, 9–16, 17–24, 25–32) von symmetrischen Analogausgängen anderer Produkte zu empfangen oder an solche zu leiten. Die Pinbelegung entnehmen Sie bitte der Abbildung unten. Sie ist für alle Steckverbinder gleich. 5 Sub-D-Anschlüsse 1–8 und 9–16 Diese 25-poligen Sub-D-Anschlüsse dienen als symmetrische Analogausgänge. Nutzen Sie entsprechende Verbindungskabel mit Sub-D-Steckern, um jeweils acht Kanäle (1–8, 9–16) an symmetrische Analog- eingänge anderer Geräte zu leiten. 6 Sub-D-Anschlüsse 1–8 und 9–16 Diese 25-poligen Sub-D-Anschlüsse dienen als symmetrische Analogeingänge. Nutzen Sie entsprechende Verbindungskabel mit Sub-D-Steckern, um jeweils acht Kanäle (1–8, 9–16) von symmetrischen Analog- ausgängen anderer Geräte zu empfangen. Die Pinbelegung der Sub-D-Anschlüsse entspricht dem Tascam-Standard für DB-25-Stecker (AES59-2012).

1. Lösen Sie die Schrauben der Euroblock-Stecker.

2. Führen Sie die Kabel entsprechend der in der Abbildung

gezeigten Anschlussbelegung ein.

3. Drehen Sie die Schrauben der Euroblock-Stecker fest.

4. Befestigen Sie die Kabel mit einem der mitgelieferten

Kabelbinder an der Zugentlastung. Verkabelungsbeispiel für einen Euroblock-Stecker Technische Daten Eingangs- und Ausgangsanschlüsse BO-32DE Vorderseite 16 symmetrische Euroblock-Anschlüsse (32 Kanäle), Rastermaß 3,81 mm Rückseite Vier 25-polige Sub-D-Anschlüsse, weiblich Acht Sicherungsschrauben: Nr. 4-40 UNC (Zollgewinde) BO-16DX/IN Vorderseite 16 symmetrische XLR-Buchsen (XLR-3-31, 1: Masse, 2: Heiß (+), 3: Kalt (–)) Rückseite Zwei 25-polige Sub-D-Anschlüsse, weiblich Vier Sicherungsschrauben: Nr. 4-40 UNC (Zollgewinde)

Vorderseite 16 symmetrische XLR-Einbaustecker (XLR-3-32, 1: Masse, 2: Heiß (+), 3: Kalt (–)) Rückseite Zwei 25-polige Sub-D-Anschlüsse, weiblich Vier Sicherungsschrauben: Nr. 4-40 UNC (Zollgewinde) Abmessungen und Gewichte Abmessungen (B × H × T) BO-32DE: 483 mm × 44 mm × 51 mm BO-16DX/IN: 483 mm × 44 mm × 55 mm BO-16DX/OUT: 483 mm × 44 mm × 52 mm Gewicht BO-32DE: 0,9 kg BO-16DX/IN: 0,9 kg BO-16DX/OUT: 0,9 kg Maßzeichnungen finden Sie am Ende dieses Handbuchs Abbildungen können teilweise vom tatsächlichen Erscheinungs- bild des Produkts abweichen. Änderungen an Konstruktion und technischen Daten vorbehalten.TASCAM BO-32DE / BO-16DX/IN / BO-16DX/OUT
