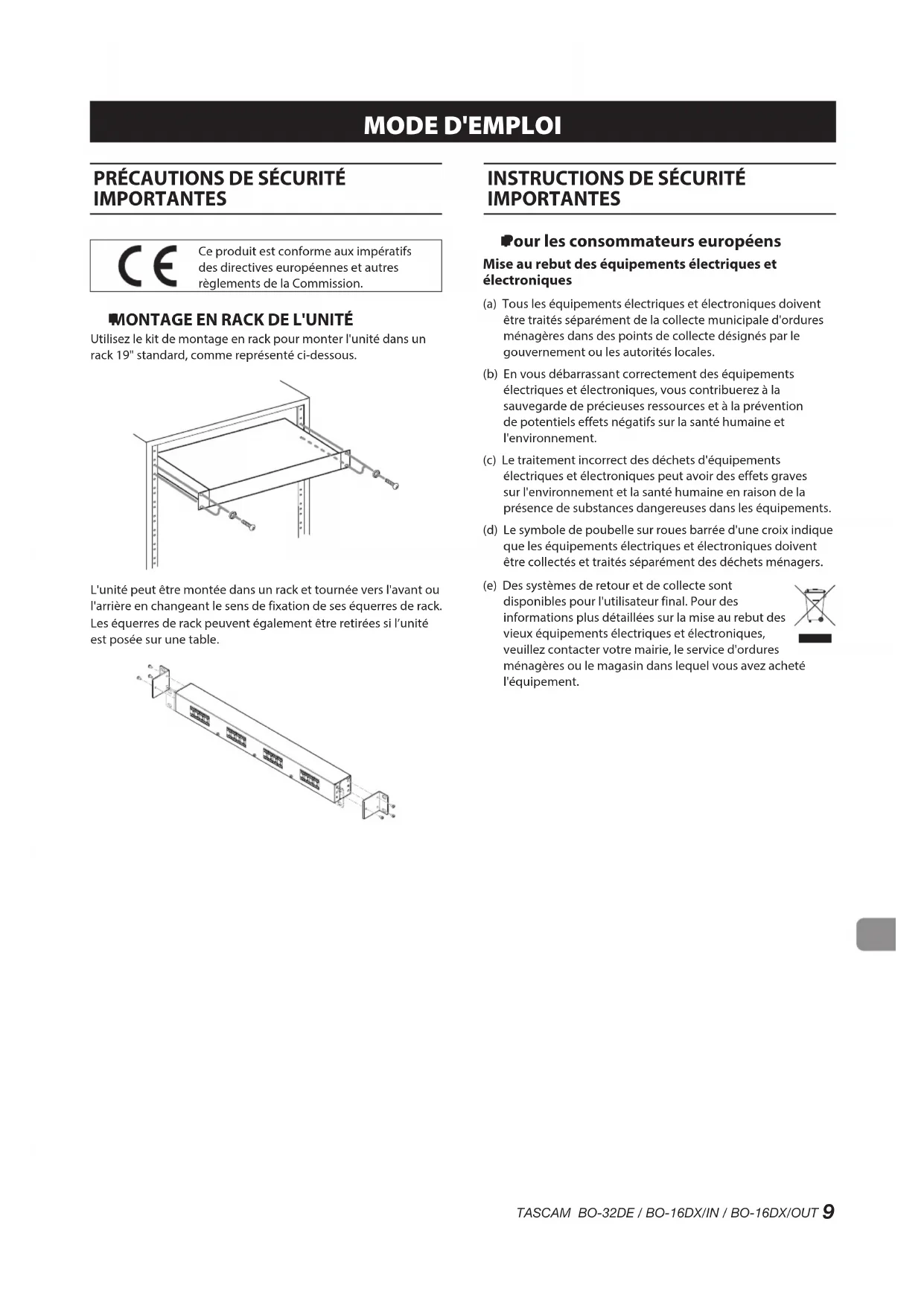

MODE D'EMPLOI BO32DE TASCAM

Ce produit est conforme aux impératifs des directives européennes et autres règlements de la Commission.

MONTAGE EN RACK DE L'UNITÉ

Utilisez le kit de montage en rack pour monter l'unité dans un rack 19" standard, comme représenté ci-dessous.

L'unité peut être montée dans un rack et tournée vers l'avant ou l'arrière en changeant le sens de fixation de ses équerres de rack. Les équerres de rack peuvent également être retirées si l'unité est posée sur une table.

Pour les consommateurs européens

Mise au rebut des équipements électriques et électroniques

(a) Tous les équipements électriques et électroniques doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.

(b) En vous débarrassant correctement des équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.

(c) Le traitement incorrect des déchets d'équipements électriques et électroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements.

(d) Le symbole de poubelle sur roues barrée d'une croix indique que les équipements électriques et électroniques doivent être collectés et traités séparément des déchets ménagers.

(e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques et électroniques, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez ach l'équipement.

Sommaire

PRÉCAUTIONS DE SÉCURITÉ IMPORTANTES ......9

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES....9

Caractéristiques....10

Éléments fournis avec ce produit....10

Précautions concernant l'emplacement et l'emploi ..... 11

Attention à la condensation .... 11

Nettoyage de l'unité....11

Utilisation du site mondial TEAC....11

Enregistrement du produit.... 11

À propos du service d'assistance clientèle TASCAM ...... 11

Nom des parties 12

Face avant 12

Face arrière 13

Raccordement des barrettes Euroblock 14

Caractéristiques techniques 14

Connecteurs d'entrée et de sortie.... 14

Autres 14

Merci beaucoup d'avoir acheté un boîtier de connexion TASCAM BO-32DE / BO-16DX/IN / BO-16DX/OUT.

Avant d'utiliser cette unité, lisez attentivement ce mode d'emploi pour pouvoir l'employer correctement et en profiter durant de nombreuses années. Une fois la lecture de ce mode d'emploi terminée, veillez à le conserver en lieu sûr pour référence ultérieure.

Vous pouvez aussi télécharger ce mode d'emploi depuis le site mondial de TEAC (http://teac-global.com/).

Caractéristiques

BO-32DE:

• Les 32 canaux des connecteurs D-sub 25 broches peuvent être associés aux connecteurs Euroblock (les borniers Euroblock sont les mêmes pour l'entrée et la sortie, donc les entrées/sorties peuvent être librement affectées par groupes de 8 canaux).
• Des barrettes Euroblock avec languette sont fournies

BO-16DX/IN :

Les 16 canaux des connecteurs D-sub 25 broches peuvent être associés aux connecteurs XLR (femelles).

BO-16DX/OUT:

Les 16 canaux des connecteurs D-sub 25 broches peuvent être associés aux connecteurs XLR (mâles).

• Un espace est prévu au-dessus des connecteurs pour des étiquettes décrivant le routage du signal.
• Les connecteurs D-sub 25 broches sont conformes à la norme AES59-2012 et utilisent le brochage TASCAM.
• Les inscriptions de la façade permettent l'installation tête en bas.
• Taille compacte de 1U avec une profondeur de 45 mm

Éléments fournis avec ce produit

Ce produit est livré avec les éléments suivants.

Ouvrez l'emballage avec soin pour ne pas les endommager. Conservez les matériaux d'emballage pour de futurs transports.

Si un élément quelconque est manquant ou a été endommagé durant le transport, veuillez contacter le magasin dans lequel vous avez acheté cette unité.

• Unité principale ....x 1
  ● Barrette Euroblock (BO-32DE uniquement) .....x 32
• Kit de serre-câbles (BO-32DE seulement) ....x 1
• Kit de vis pour montage en rack....x 1
  ● Mode d'emploi (ce document) incluant la garantie....x 1

Précautions concernant l'emplacement et l'emploi

• Ne placez pas cette unité dans les types d'emplacement suivants. Cela pourrait entraîner un mauvais fonctionnement.
  Lieux sujets à de fréquentes vibrations
  Près de fenêtres ou en exposition directe au soleil
  Près de chauffages ou dans des lieux extrêmement chauds
  Lieux extrêmement froids
  Lieux très humides ou mal aérés
  Lieux très poussiéreux

• Assurez-vous que l'unité est placée dans une position permettant son fonctionnement correct.

• Ne placez pas l'unité sur un amplificateur de puissance ou un autre appareil dégageant de la chaleur.

Attention à la condensation

De la condensation peut se produire si l'unité est déplacée d'un endroit froid à un endroit chaud, est utilisée dans une pièce qui vient d'être chauffée ou soumise à des changements brutaux de température.

Pour empêcher cela ou si cela se produit, laissez l'unité une ou deux heures à la température de la nouvelle pièce avant de l'utiliser.

Nettoyage de l'unité

Essuyez l'unité avec un chiffon sec et doux pour la nettoyer. Ne l'essuyez pas avec des lingettes de nettoyage contenant des produits chimiques, du diluant, de l'alcool ou d'autres agents chimiques.

Cela pourrait endommager la surface ou causer une décoloration.

Utilisation du site mondial TEAC

Vous pouvez télécharger ce mode d'emploi depuis le site mondial TEAC (http://teac-global.com/).

Dans la section TASCAM Downloads (téléchargements TASCAM), sélectionnez la langue souhaitée afin d'ouvrir la page de téléchargement du site web pour cette langue.

Enregistrement du produit

Si vous êtes client aux USA, veuillez accéder au site web TASCAM suivant pour enregistrer votre produit TASCAM en ligne.

http://tascam.com/

À propos du service d'assistance clientèle TASCAM

Les produits TASCAM ne bénéficient d'une assistance et d'une garantie que dans leur pays/région d'achat.

Pour bénéficier d'une assistance après l'achat, recherchez dans la liste des distributeurs TASCAM fournie sur le site mondial TEAC (http://teac-global.com/) la société ou le représentant local pour la région dans laquelle vous avez acheté le produit et contactez cette organisation.

Pour toute demande, l'adresse physique ou URL du magasin ou du site marchand chez qui a été effectué l'achat ainsi que la date d'achat sont requises. De plus, la carte de garantie et une preuve d'achat peuvent également être nécessaires.

Nom des parties

Face avant

BO-32DE

TASCAM NO 228 ① 31 29 27 25 32 30 28 26 23 21 19 17 24 22 20 18 16 13 11 9 16 14 12 10 7 5 3 1 8 6 4 2 + - A

BO-16DX/IN

TASCAM BDI-BOX/IN ②

BO-16DX/OUT

① Connecteurs Euroblock

Ce sont les borniers Euroblock pour les entrées et sorties analogiques symétriques (de gauche à droite : point chaud, point froid, masse).

② Connecteurs des entrées symétriques 1-16

Ce sont les connecteurs des entrées analogiques XLR symétriques (1 : masse, 2 : point chaud, 3 : point froid).

③ Connecteurs des sorties symétriques 1-16

Ce sont les connecteurs des sorties analogiques XLR symétriques (1 : masse, 2 : point chaud, 3 : point froid).

Face arrière

BO-32DE

④ Connecteurs 1-8/9-16/17-24/25-32

Ce sont les connecteurs des entrées et sorties analogiques sur D-sub 25 broches.

Au moyen de multicâbles D-sub pour les entrées et les sorties analogiques, connectez d'autres appareils analogiques symétriques et transmettez les signaux des canaux 1-8, 9-16, 17-24 et 25-32.

Voir l'illustration ci-dessous pour le brochage des connecteurs D-sub.*

(Les connecteurs 1-8, 9-16, 17-24 et 25-32 ont le même brochage.)

⑤ Connecteurs 1-8/9-16

Ce sont les connecteurs des entrées et sorties analogiques sur D-sub 25 broches.

Au moyen de multicâbles D-sub pour les entrées et les sorties analogiques, connectez d'autres appareils analogiques symétriques et transmettez les signaux des canaux 1-8 et 9-16.

Voir l'illustration ci-dessous pour le brochage des connecteurs D-sub.*

(Les connecteurs 1-8 et 9-16 ont le même brochage).

* L'assignation des broches suit le standard DB-25 TASCAM (AES59-2012)

ENTRÉES / SORTIES ANALOGIQUES

1. Desserrez les vis des borniers de la barrette Euroblock.
2. Insérez les fils.
3. Serrez les vis des borniers de la barrette Euroblock.
4. Utilisez un des serre-câbles fournis pour attacher les fils à la languette.

[Exemple de câblage d'une barrette Euroblock]

Caractéristiques techniques

Connecteurs d'entrée et de sortie

BO-32DE

Face avant

Connecteurs :

Euroblock (symétrique) à pas de 3,81 mm × 16 (32 canaux)

Face arrière

Connecteurs : D-sub 25 broches femelle × 4

Vis de fixation : N° 4-40 UNC (en pouces) × 8

BO-16DX/IN

Face avant

Connecteurs : XLR-3-31

(1 : masse, 2 : point chaud, 3 : point froid) × 16

Face arrière

Connecteurs : D-sub 25 broches femelle × 2

Vis de fixation : N° 4-40 UNC (en pouces) × 4

BO-16DX/OUT

Face avant

Connecteurs : XLR-3-32

(1 : masse, 2 : point chaud, 3 : point froid) × 16

Face arrière

Connecteurs : D-sub 25 broches femelle × 2

Vis de fixation : N° 4-40 UNC (en pouces) × 4

Autres

Dimensions (largeur x hauteur x profondeur)

482,6 × 44,1 × 50,8 mm (BO-32DE)

482,6 × 44,1 × 54,5 mm (BO-16DX/IN)

482,6 × 44,1 × 51,5 mm (BO-16DX/OUT)

Poids

0,9 kg (BO-32DE)

0,9 kg (BO-16DX/IN)

0,9 kg (BO-16DX/OUT)

• Voir au dos de ce mode d'emploi les dessins avec cotes.
• Les illustrations de ce mode d'emploi peuvent partiellement différer du produit réel.
• Caractéristiques et aspect externe peuvent être changés sans préavis en vue d'améliorer le produit.

ch 17 ch 18 ch 19 ch 20 ch 21 ch 22 ch 23 ch 24

25-32 INPUTS / OUTPUTS

Dimensional drawings / Dessins avec cotes / Esquema de dimensiones / Maßzeichnungen / Dimensioni / 寸法図

BO-32DE
