MANUAL DE USUARIO BO32DE TASCAM

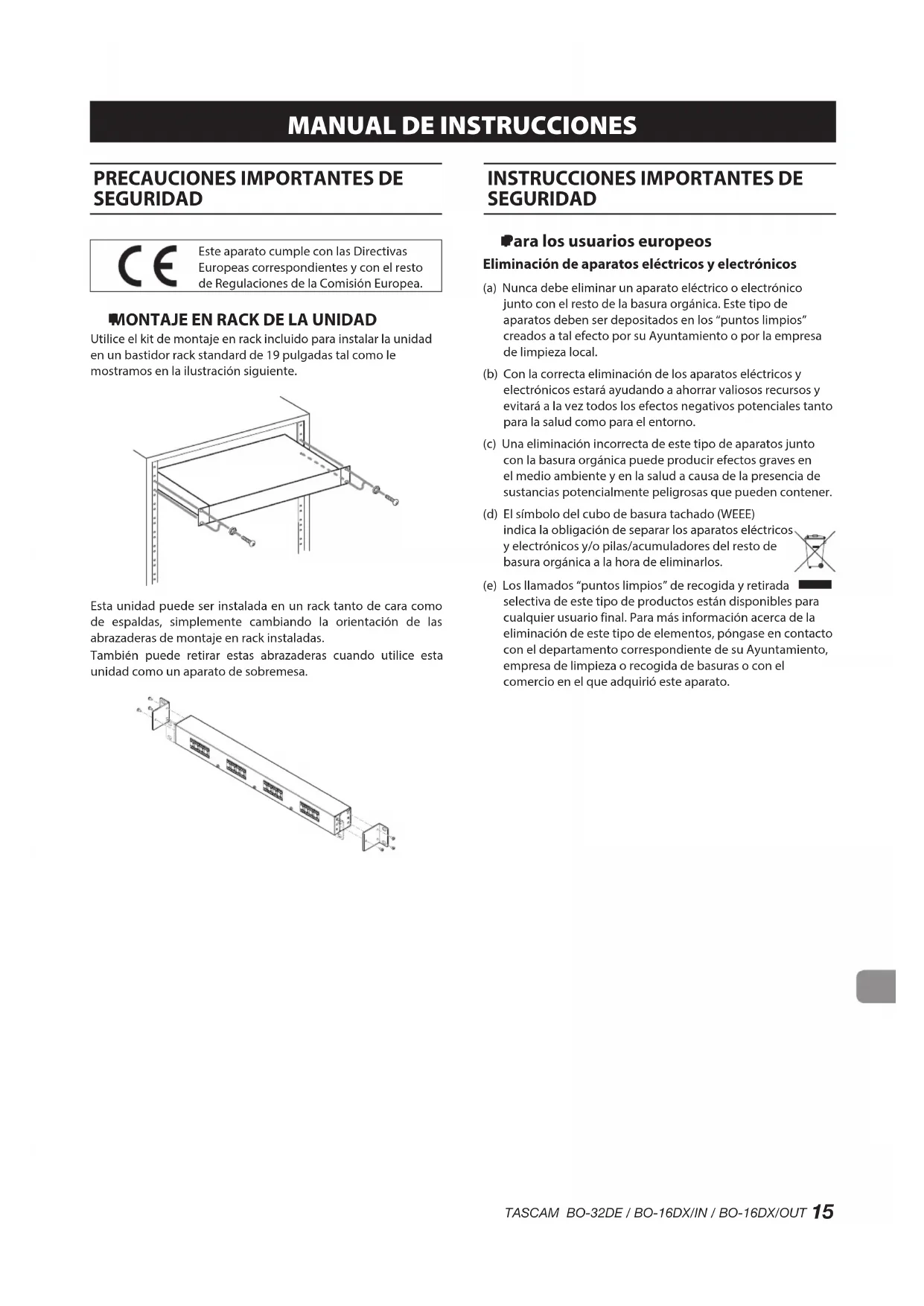

MANUAL DE INSTRUCCIONES

PRECAUCIONES IMPORTANTES DE SEGURIDAD

Este aparato cumple con las Directivas Europeas correspondientes y con el resto de Regulaciones de la Comisión Europea.

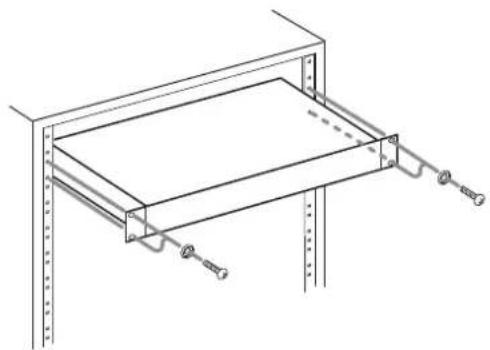

MONTAJE EN RACK DE LA UNIDAD

Utilice el kit de montaje en rack incluido para instalar la unidad en un bastidor rack standard de 19 pulgadas tal como le mostramos en la ilustración siguiente.

Esta unidad puede ser instalada en un rack tanto de cara como de espaldas, simplemente cambiando la orientación de las abrazaderas de montaje en rack instaladas.

También puede retirar estas abrazaderas cuando utilice esta unidad como un aparato de sobremesa.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Para los usuarios europeos

Eliminación de aparatos eléctricos y electrónicos

(a) Nunca debe eliminar un aparato eléctrico o electrónico junto con el resto de la basura orgánica. Este tipo de aparatos deben ser depositados en los "puntos limpios" creados a tal efecto por su Ayuntamiento o por la empresa de limpieza local.
(b) Con la correcta eliminación de los aparatos eléctricos y electrónicos estará ayudando a ahorrar valiosos recursos y evitará a la vez todos los efectos negativos potenciales tanto para la salud como para el entorno.
(c) Una eliminación incorrecta de este tipo de aparatos junto con la basura orgánica puede producir efectos graves en el medio ambiente y en la salud a causa de la presencia de sustancias potencialmente peligrosas que pueden contener.
(d) El símbolo del cubo de basura tachado (WEEE) indica la obligación de separar los aparatos eléctricos y electrónicos y/o pilas/acumuladores del resto de basura orgánica a la hora de eliminarlos.
(e) Los llamados "puntos limpios" de recogida y retirada selectiva de este tipo de productos están disponibles para cualquier usuario final. Para más información acerca de la eliminación de este tipo de elementos, póngase en contacto con el departamento correspondiente de su Ayuntamiento, empresa de limpieza o recogida de basuras o con el comercio en el que adquirió este aparato.

Índice

PRECAUCIONES IMPORTANTES DE SEGURIDAD....15

INSTRUCCIONES IMPORTANTES DE SEGURIDAD......15

Características....16

Elementos incluidos.... 16

Precauciones relativas a la ubicación y uso....17

Cuidado con la condensación....17

Limpieza de la unidad....17

Uso de la web global TEAC....17

Registro del producto 17

Acerca del servicio de atención al usuario de TASCAM ...... 17

Nombres y funciones de las partes....18

Panel frontal....18

Panel trasero 19

Conexión de clavijas Euroblock....20

Especificaciones técnicas....20

Conectores de entrada y salida....20

Otros 20

Felicidades y gracias por la compra de su TASCAM BO-32DE / BO-16DX/ IN / BO-16DX/OUT Breakout Box.

Antes de empezar a utilizar esta unidad, lea detenidamente este manual para saber cómo configurar y conectar esta unidad correctamente y cómo utilizar sus funciones. Una vez que lo haya leído, conserve este manual a mano para cualquier consulta en el futuro.

También puede descargarse este manual de instrucciones desde la página web global de TEAC (http://teac-global.com/).

Características

BO-32DE:

- Puede transmitir 32 canales a través de conectores sub D de 25 puntas a conectores Euroblock (los terminales Euroblock son los mismos para la entrada y la salida, por lo que los 32 canales pueden ser asignados libremente en grupos de 8 canales)

- Incluye clavijas Euroblock con pestaña

BO-16DX/IN:

Puede transmitir 16 canales desde conectores sub D de 25 puntas a conectores XLR (hembra)

BO-16DX/OUT:

Puede transmitir 16 canales desde conectores sub D de 25 puntas a conectores XLR (macho)

- Dispone de espacio encima de los conectores para colocar etiquetas, incluyendo el ruteo de señal

- Los conectores sub D de 25 puntas cumplen con el standard AES59-2012 y usan la asignación de puntas TASCAM

● Las indicaciones del panel admiten instalación boca-abajo

- Tamaño compacto de 1U con una profundidad de 45 mm

Elementos incluidos

Dentro del embalaje encontrará los siguientes elementos.

Tenga cuidado de no dañar estos objetos al abrir el embalaje. Conserve la caja y las protecciones por si alguna vez necesita transportar el aparato.

Póngase en contacto con su distribuidor si echa en falta alguno de estos elementos o si observa que alguno de ellos ha resultado dañado durante el transporte.

● Unidad principal....x 1

● Clavija Euroblock (solo BO-32DE)....x 32

● Kit de banda de cable (solo BO-32DE)....x 1

- Kit de tornillos para montaje en rack....x 1

- Manual de instrucciones (este manual) incluyendo documento de garantía....x 1

Precauciones relativas a la ubicación y uso

• Para evitar degradar la calidad del sonido o que se produzcan averías, no instale la unidad en los siguientes tipos de lugares.
  Lugares sujetos a fuertes vibraciones o inestables
  Cerca de ventanas o expuestos a la luz solar directa
  Cerca de radiadores o lugares extremadamente calurosos
  Lugares demasiado fríos
  Sitios mal ventilados o demasiado húmedos
  Lugares polvorientos
• Asegúrese de instalar esta unidad en una posición nivelada.
• No coloque este aparato encima de una etapa de potencia o de otro aparato que genere mucho calor.

Cuidado con la condensación

Si traslada la unidad de un lugar frío a uno cálido o si la usa después de un cambio fuerte de temperatura, puede producirse condensación de agua. Para evitar esto o si se produce la condensación, deje la unidad en la sala en la que la vaya a usar durante una o dos horas antes de encenderla.

Limpieza de la unidad

Para limpiar la unidad, utilice un trapo suave y seco. No use gasolina, alcohol u otros productos similares ya que podría dañar su superficie.

Uso de la web global TEAC

Puede descargar tanto este Manual de instrucciones como actualizaciones para esta unidad desde la página web global de TEAC (http://teac-global.com/).

En la sección TASCAM Downloads, elija el idioma que quiera para hacer que se abra la página Downloads para ese idioma.

Registro del producto

Para aquellas personas que hayan adquirido este aparato en Estados Unidos, visite la siguiente web de TASCAM para registrar online su producto TASCAM.

http://tascam.com/

Acerca del servicio de atención al usuario de TASCAM

La garantía y el soporte técnico de los productos TASCAM solo se garantiza en el país/región de la compra original.

En caso de que necesite soporte técnico tras la compra, busque en el listado de distribuidores TASCAM de la web global de TEAC (http:// teac-global.com/), la empresa o distribuidor local del país en el que haya adquirido este producto y contacte con ellos. A la hora de cualquier consulta o reclamación será necesaria la dirección (URL) del comercio o página web en el que haya adquirido esta unidad. De la misma forma, también deberá disponer de la tarjeta de garantía y la prueba de compra (factura o recibo de compra).

Nombres y funciones de las partes

Panel frontal

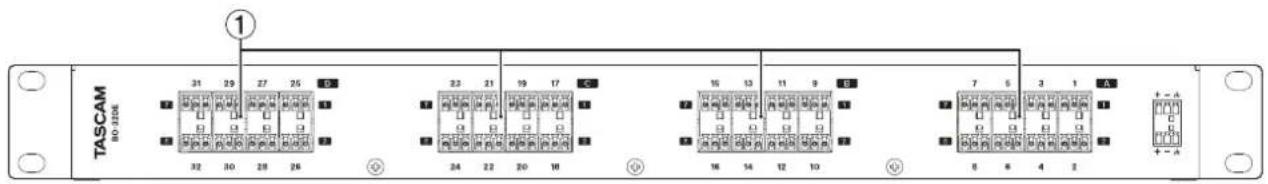

BO-32DE

TASCAM NO 228 ① 31 29 27 25 32 30 28 26 23 21 19 17 24 22 20 18 16 13 11 9 16 14 12 10 7 5 3 1 8 6 4 2 + - A

BO-16DX/IN

TASCAM BDI-BOX/IN ②

BO-16DX/OUT

Terminales Euroblock de entrada y salida analógica balanceada. (de izquierda a derecha ACTIVO, PASIVO, MASA)

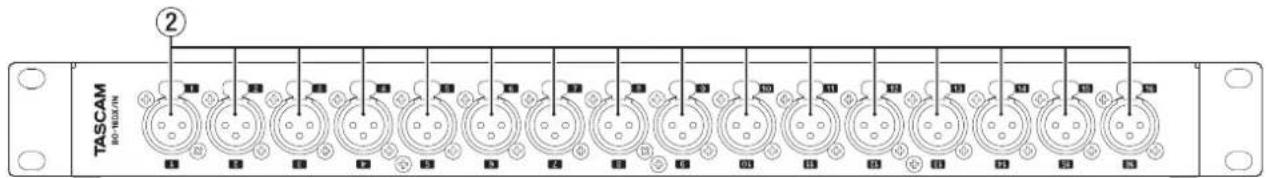

② Conectores BALANCED INPUT 1-16

Conectores de entrada analógica en XLR balanceado. (1: MASA, 2: ACTIVO, 3: PASIVO)

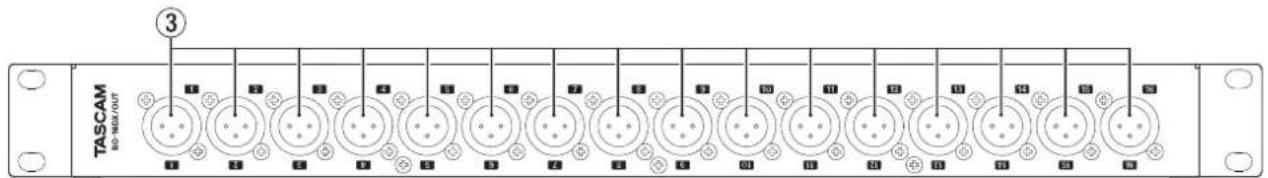

③ Conectores BALANCED OUTPUT 1-16

Conectores de salida analógica en XLR balanceado. (1: MASA, 2: ACTIVO, 3: PASIVO)

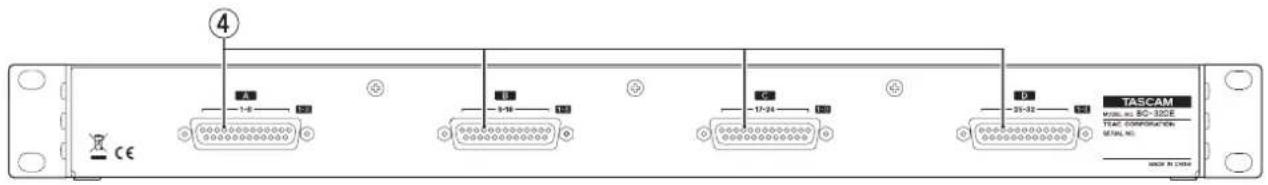

Panel trasero

BO-32DE

Conectores de entrada y salida analógica balanceada en sub D de 25 puntas.

Por medio de cables multi sub D para la entrada y salida analógica, conecte otros dispositivos analógicos balanceados y transmita señales para los canales 1-8, 9-16, 17-24 y 25-32.

Vea en la ilustración siguiente la asignación de puntas para el conector sub D.*

(Los conectores 1-8, 9-16, 17-24 y 25-32 siguen el mismo patrón).

⑤ Conectores 1-8/9-16

Conectores de entrada/salida analógica balanceada en sub D de 25 puntas.

Por medio de cables multi sub D para la entrada/salida analógica, conecte otros dispositivos analógicos balanceados y transmita señales para los canales 1-8 y 9-16.

Vea en la ilustración siguiente la asignación de puntas para el conector sub D.*

(Los conectores 1-8 y 9-16 siguen el mismo patrón).

* La asignación de puntas sigue el standard de distribución de puntas TASCAM DB-25 (AES59-2012)

ENTRADAS / SALIDAS ANALÓGICAS

1-8 INPUTS / OUTPUTS

ch1ch2ch3ch4ch5ch6 ch7ch8

9-16 INPUTS / OUTPUTS

ch9 ch10 ch11 ch12 ch13 ch14 cn15 cn16

17-24 INPUTS / OUTPUTS

1. Afloje los tornillos de los terminales del conector Euroblock.
2. Introduzca los filamentos del cable.
3. Vuelva a apretar los tornillos de los terminales del conector Euroblock.
4. Utilice la banda para cable incluida para sujetar los filamentos a la pestaña saliente.

[ Ejemplo de cableado de clavija Euroblock ]

Especificaciones técnicas

Conectores de entrada y salida

BO-32DE

Panel frontal

conectores:

Euroblock (balanceado) 3.81 mm × 16 (32 canales)

Panel trasero

conectores: Sub D de 25 puntas hembra x4

Tornillos de fijación: N° 4-40 UNC × 8

BO-16DX/IN

Panel frontal

conectores: XLR-3-31 (1: masa, 2: activo, 3: pasivo) x16

Panel trasero

conectores: Sub D de 25 puntas hembra x2

Tornillos de fijación: N° 4-40 UNC × 4

BO-16DX/OUT

Panel frontal

conectores: XLR-3-32 (1: masa, 2: activo, 3: pasivo) x16

Panel trasero

conectores: Sub D de 25 puntas hembra x2

Tornillos de fijación: N° 4-40 UNC × 4

Otros

Dimensiones (anchura × altura × profundidad)

482.6 × 44.1 × 50.8 mm (BO-32DE)

482.6 × 44.1 × 54.5 mm (BO-16DX/IN)

482.6 × 44.1 × 51.5 mm (BO-16DX/OUT)

Peso

0.9 kg (BO-32DE)

0.9 kg (BO-16DX/IN)

0.9 kg (BO-16DX/OUT)

• En la contraportada de este manual encontrará un esquema de dimensiones.
• Las ilustraciones y otras imágenes mostradas aquí pueden variar con respecto a las del aparato real.
• De cara a mejoras en el producto, tanto las especificaciones como el aspecto exterior están sujetos a cambios sin previo aviso.
