34864 - Interphone CHACON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Visiophone (interphone vidéo) 2 fils mains libres
Marque	Chacon
Modèle	34864
Écran	7 pouces digital TFT LCD, résolution 800×480 pixels
Caméra extérieure	CMOS 1/4 pouce, résolution 640×480 pixels, vision nocturne par illuminateur LED
Alimentation	Adaptateur secteur AC 230V/50Hz, sortie DC 13.5V / 0.8A
Consommation	Veille < 2W, activé < 8.5W
Dimensions unité intérieure	184 mm (H) × 172 mm (L) × 18 mm (P)
Poids unité intérieure	360 g
Dimensions unité extérieure	130 mm (H) × 90 mm (L) × 24,5 mm (P)
Poids unité extérieure	200 g
Indice de protection extérieur	IP44
Température de fonctionnement	-5°C à +55°C
Température de stockage	-25°C à +70°C
Longueur et section de câble	0-50 m : 0,75 mm² ; 50-100 m : 1,5 mm²
Fonctions principales	Appel, monitoring vidéo, interphone entre moniteurs, ouverture de porte (12V/5s), ouverture de portail (contact sec/1s), alarme, caméra additionnelle
Réglages	Luminosité, contraste, couleur, volume d'appel, volume d'interphone, sélection de mélodie (10 mélodies)
Nombre de moniteurs connectables	Jusqu'à 2 (principal + secondaire)
Garantie	2 ans (standard légal)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides, détergents ou diluants.
Service assistance	FR: [phone], BE: 0900/51.100, [e-mail]

FOIRE AUX QUESTIONS - 34864 CHACON

Comment installer l'unité intérieure du visiophone Chacon 34864 ?

Choisissez un emplacement à environ 150 cm du sol. Percez un trou, insérez les chevilles, serrez les vis de la plaque d'installation. Branchez le câblage au bornier (repéré 1 à 8). Encliquetez l'unité principale sur la plaque.

Comment raccorder l'unité extérieure ?

Dévissez la vis inférieure de l'unité extérieure. Fixez la plaque de protection au mur (perçage, chevilles, vis). Branchez le câble (4 fils : Y, B, W, R) selon le schéma. Remontez l'unité sur la plaque et revissez.

Que faire si l'image est floue ?

Vérifiez d'abord l'éclairage : la caméra peut avoir du mal en faible luminosité. Vous pouvez aussi régler la luminosité via le menu (bouton MENU puis touches de navigation). Si le problème persiste, nettoyez la lentille avec un chiffon doux.

Pourquoi n'entends-je pas la voix lors d'un appel ?

Cela peut être dû à une connexion coupée entre le moniteur et la caméra, ou à un volume trop bas. Vérifiez les branchements et augmentez le volume d'appel dans le menu (bouton MENU, réglage volume appel).

Comment ouvrir la porte ou le portail avec le visiophone ?

En mode communication (après un appel ou en monitoring), appuyez sur le bouton (ouverture de porte) pour une durée de 5 secondes (gâche 12V). Pour le portail, utilisez le bouton 3 (ouverture portail) qui active un contact sec pendant 1 seconde.

Puis-je connecter une deuxième caméra ?

Oui, une caméra additionnelle peut être branchée sur le bornier Y, B, W, R de l'unité intérieure (voir schéma de branchement). En veille, appuyez sur le bouton CAMÉRA ADDITIONNELLE pour visualiser l'autre angle. Pour quitter, rappuyez sur le même bouton.

Comment utiliser la fonction interphone entre deux moniteurs ?

En veille, appuyez sur le bouton INTERCOM d'un moniteur. Les deux moniteurs sonnent pendant 6 secondes. Appuyez sur DÉCROCHER sur le moniteur qui reçoit pour parler. Pour raccrocher, appuyez sur RACCROCHER. L'appel se coupe automatiquement après 100 secondes.

Comment régler la luminosité, le contraste et le volume ?

Appuyez sur le bouton MENU en mode veille ou activé. Utilisez les touches de navigation (+ et -) pour parcourir les options : luminosité, contraste, couleur, volume appel, volume interphone et mélodie. Appuyez sur MENU pour valider chaque réglage.

Que faire si la porte ne s'ouvre pas ?

Vérifiez que le câble de la gâche est correctement branché (bornier 1 et 2 de l'unité extérieure, commutateur de gâche en position adaptée). Assurez-vous qu'il n'y a pas de court-circuit. La gâche doit être 12V max 1000mA (mode normal) ou 500mA (mode porte).

Comment activer l'alarme ?

En mode veille, appuyez sur le bouton ALARME (). Une sirène retentit pendant 6 secondes puis s'éteint automatiquement. Il n'y a pas de réglage de durée.

MODE D'EMPLOI 34864 CHACON

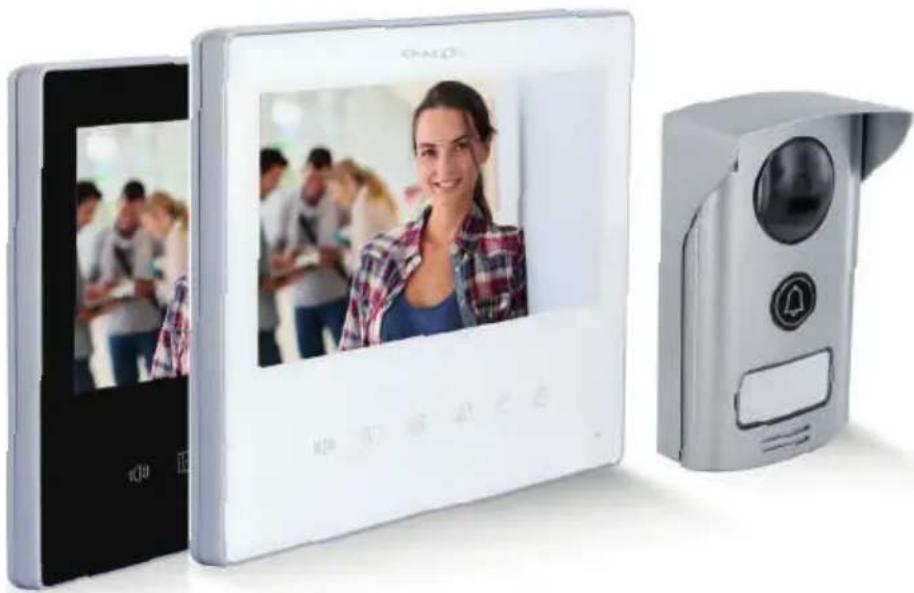

Manuel d'installation et mode d'emploi Visiophone (réf. 34863 - 34864)

Lisez attentivement les instructions avant d'utiliser l'appareil

Merci d'utiliser ce produit.

Ce produit contient un moniteur LCD et une caméra extérieure.

Son installation et son entretien sont très simples

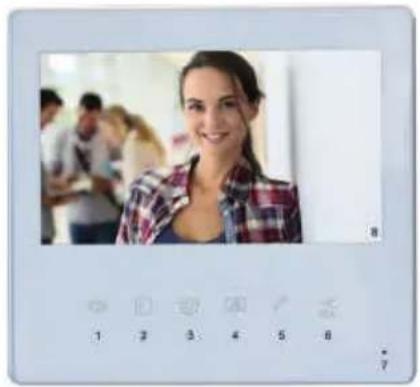

1. Unité intérieure

1. Bouton d'alarme
2. Bouton d'ouverture de porte
3. Menu
4. Voir/Raccrocher/Navigation menu
5. Décrocher/Navigation menu/Intercom
6. Bouton d'ouverture portail/ Caméra additionnelle
7. Microphone
8. Ecran LCD

FR

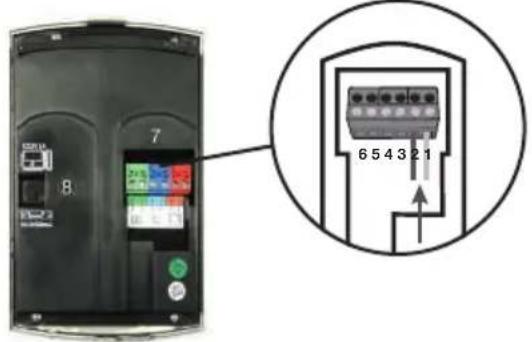

1. Alimentation DC 13,5V - 0.8A
2. Bornier de connection
3. Haut-parleur

1. Microphone
2. Caméra
3. Haut-parleur
4. Bouton sonnette
5. Porte-nom
6. Senseur de luminosité
7. Bornier de connexion
8. Commutateur de gâche

7 8 6 5 4 3 2 1

INSTALLATION

1. Unité intérieure

75mm

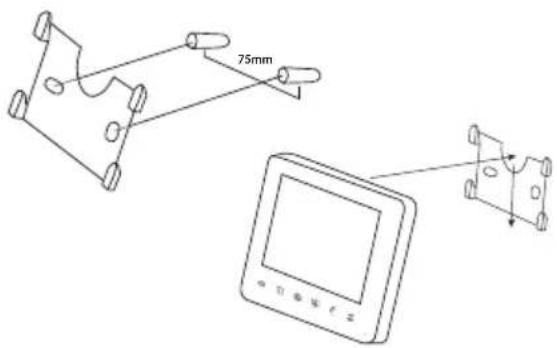

1. Trouvez un emplacement convenable.
2. Installez la plaque d'installation pour le moniteur.
   A: Percez un trou dans le mur, insérez les chevilles.
   B: Serrez les vis.

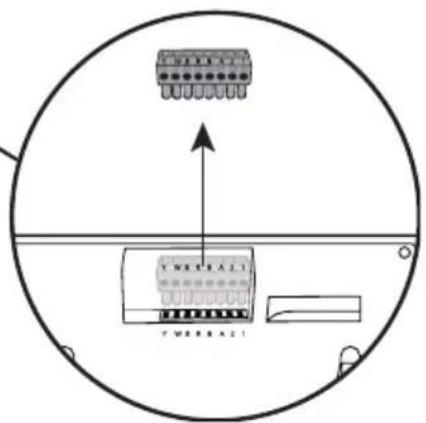

3. Branchez le câblage.
4. Installez l'unité principale sur le côté arrière de la plaque d'installation

2. Unité extérieure

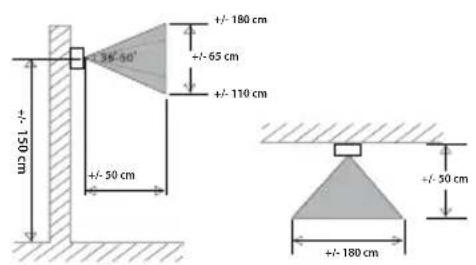

+/- 150 cm +/- 50 cm +/- 60° +/- 180 cm +/- 65 cm +/- 110 cm +/- 50 cm +/- 180 cm

1. Dévissez la vis inférieure, en dessous de l'unité extérieure.
2. Installez la plaque de protection de l'unité extérieure.
   A: Percez un trou dans le mur, insérez les chevilles.
   B: Serrez les vis.
3. Branchez le câblage.
4. Installez l'unité principale sur la plaque de protection.
5. Revissez la vis inférieure, en dessous de l'unité extérieure.

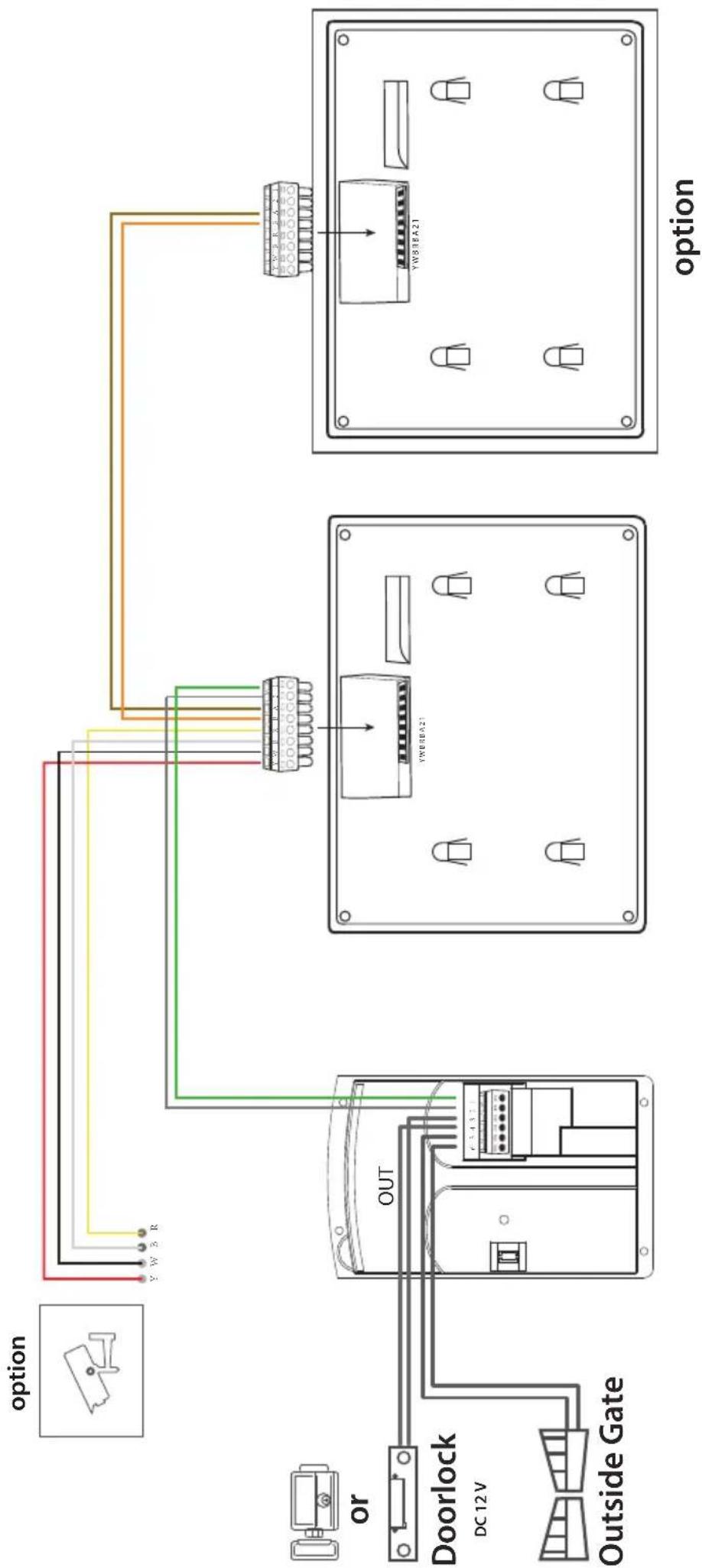

3. Schéma de branchement

moniteur principal vers
1 unité extérieure / connecteur 1
2 unité extérieure / connecteur 2
A moniteur secondaire / connecteur A
B moniteur secondaire / connecteur B
R camera additionnelle / fil rouge
B camera additionnelle / fil noir
W camera additionnelle / fil blanc
Y camera additionnelle / fil jaune

FONCTIONNEMENT DE L'APPAREIL

Fonction d'appel

1. En mode veille, lorsque l'on appuie sur le bouton sonnette de l'unité extérieure, le moniteur intérieur sonne, l'écran s'allume et le visiteur peut être vu sur le moniteur intérieur.
2. Lorsque l'unité extérieure est activée, si personne ne répond, l'appareil raccroche automatiquement après 12 secondes.
3. Lorsque l'unité extérieure est activée, appuyez sur la touche «Décrochez», la sonnerie du moniteur s'arrête et passe en mode interphone (temps de parole est de maximum 100 secondes). Si vous souhaitez mettre fin à l'appel, appuyez sur «Raccrocher», le moniteur entre en mode veille (l'appareil, raccroche automatiquement après 100 secondes).

Fonction monitoring «surveillance»

1. En mode veille, appuyez sur le bouton «VOIR» pour regarder, surveiller, ce qui se passe à l'extérieur via votre unité extérieur. Remarque: dans ce mode «monitoring», vous pouvez entendre ce qui se passe mais pas répondre.
2. Pour sortir du mode «monitoring», réappuyez sur le bouton «VOIR» (l'appareil se met en veille automatiquement après 100 secondes).

Fonction interphone (possibilité de connecter plusieurs moniteurs)

1. En mode veille, appuyez sur le bouton « INTERCOM » © du moniteur principal ou du moniteur secondaire, les 2 moniteurs sonneront pendant 6 secondes et s'arrêteront automatiquement.
2. Appuyez sur le bouton « DECROCHER » ♡ du moniteur qui reçoit l'appel.
3. Appuyer sur le bouton « RACCROCHER » ⚠ d'un des deux moniteur pour arrêter l'appel.

Remarque: l'appel se coupe automatiquement après 100s.

Fonction ouverture de porte

1. Gâche électrique:

- Cet appareil est compatible avec deux technologies de serrure. Sélectionnez le mode à l'arrière de l'unité extérieure selon votre serrure:

DC12V Max 1000mA DC12V Max 500mA

- En mode communication, appuyez sur le bouton « 📄 », le temps d'ouverture est de 5 secondes.

1. Portail:

- En mode communication, appuyez sur le bouton « 3,le temps d'ouverture est de 1 secondes.

Réglage de l'appareil

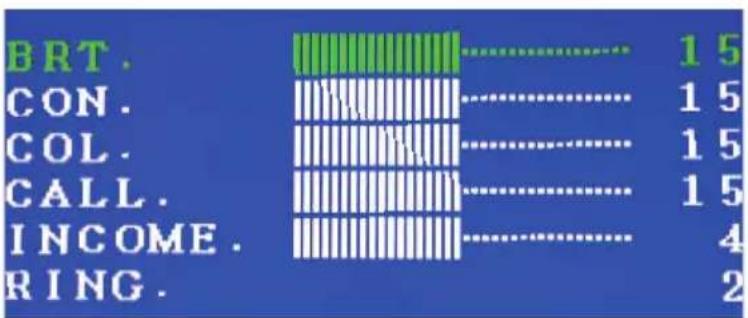

1. En mode activation ou veille, appuyez sur le bouton «MENU», pour régler la luminosité, le contraste, la couleur, le volume d'appel, le volume d'interphone et la sélection de la mélodie (via le bouton «MENU», pour sélectionner l'option de réglage, puis via les touches «NAVIGATION» appuyez sur pour diminuer et sur pour augmenter le réglage).

Options de l'appareil

• Lorsque le moniteur est activé via le bouton sonnette ou via le moniteur, le porte nom s'illumine.
• En mode veille, le porte nom s'illumine automatiquement la nuit et s'éteint le jour.

2. Option caméra additionnelle :

• Une caméra additionnelle peut être connectée sur le bornier Y B W R (voir schéma de branchement). Cette caméra permet d'avoir un deuxième angle de vue.
• En mode veille, appuyez sur le bouton «CAMERA ADDITIONNELLE» pour regarder, surveiller, ce qui se passe à l'extérieur via votre caméra additionnelle.
• Pour sortir du mode caméra additionnelle, réappuyez sur le bouton «CAMERA ADDITIONNELLE» (l'appareil ne se met pas en veille automatiquement).

3. Alarme :

- En mode veille, appuyez sur le bouton alarme 📄. Une sirène sonnera pendant 6 secondes puis s'éteindra automatiquement.

Dépannage

1. La voix n'est pas audible lors de l'appel.

A: La connexion entre le moniteur et la caméra a été coupée. / B: Le volume est trop bas.

1. L'image est floue.

A: La luminosité est si basse que l'image n'est pas visible. / B: Configurez la luminosité.

1. L'ouverture n'est pas possible.

Le câble n'est pas branché ou il s'est produit un court-circuit.

SPÉCIFICATIONS

1. GENERAL
Type d'interphone 2 fils mains libres
Températures de fonctionnement -5°C~55°C
Température de stockage -25°C~70°C
Longueur et section de cable de 0 à 50m / section: 0.75 mm2
	de 50m à 100m / section: 1,5 mm2
Type de protection (unité extérieure) IP44
2. SPECIFICATIONS
Tension de fonctionnement Input: AC 230V / 50Hz
Output: DC 13.5V / 0.8A
Consommation Veille<2W, Activé<8,5W
Nombre de mélodies 10
Durée de parole 100 secondes
Fréquence audio 400 ~ 3400Hz
Type d'écran 7" digital TFT LCD
Résolution écran 800RGB×480
Type de caméra	Color CMOS 1/4
Résolution caméra	640 x 480 Pixels
Entée Vidéo	CVBS 1VP-P/75Ω
Ouverture de porte	12V (5 secondes)
Ouverture de portail	Contact sec (1 secondes)
3. DIMENSIONS ET POIDS
Unité extérieure	130 mm (H) x 90 mm (L) x 24,5 mm (P) / 200 gr
Unité intérieur	184 mm (H) x 172 mm (L) x 18 mm (P) / 360 gr
Adaptateur	120 gr

NOTE!

1. Dans cette notice, nous nous efforçons de vous fournir les informations les plus précises et appropriées concernant nos produits. Cependant, il pourrait exister de petites différences entre les descriptions et le produit luimême (la forme et les couleurs se trouvant parmi les spécifications du produit lui-même).

2. Notez que nos produits et leurs détails sont continuellement actualisés et complétés par de nouveaux éléments. Un tel contenu peut être modifié sans avertissement antérieur.

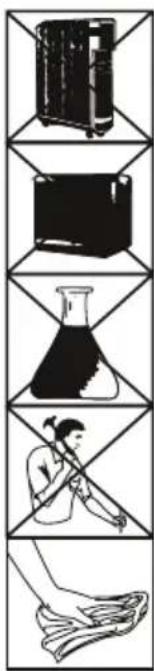

AVERTISSEMENT

- N'installez pas l'unité intérieure dans un endroit exposé à des températures ou une humidité élevées ou près d'un téléviseur.

- Utilisez un chiffon doux pour nettoyer la caméra et l'écran pour une meilleure vue. Évitez d'utiliser des liquides,

détergents et diluants corrosifs et volatiles.

- Ne lancez rien sur les unités.

- Pour une meilleure vue, évitez les rayons directs du soleil sur la caméra.

\* Attention

- Pour éviter tout dégât, fixez l'adaptateur au mur conformément aux instructions.

- Gardez un fonctionnement pratique pour la prise de courant.

Service assistance téléphonique :

FR:[phone]

BE: 0900/51.100

[e-mail]

www.chacon.be
