MODE D'EMPLOI CMCL030B Craftsman

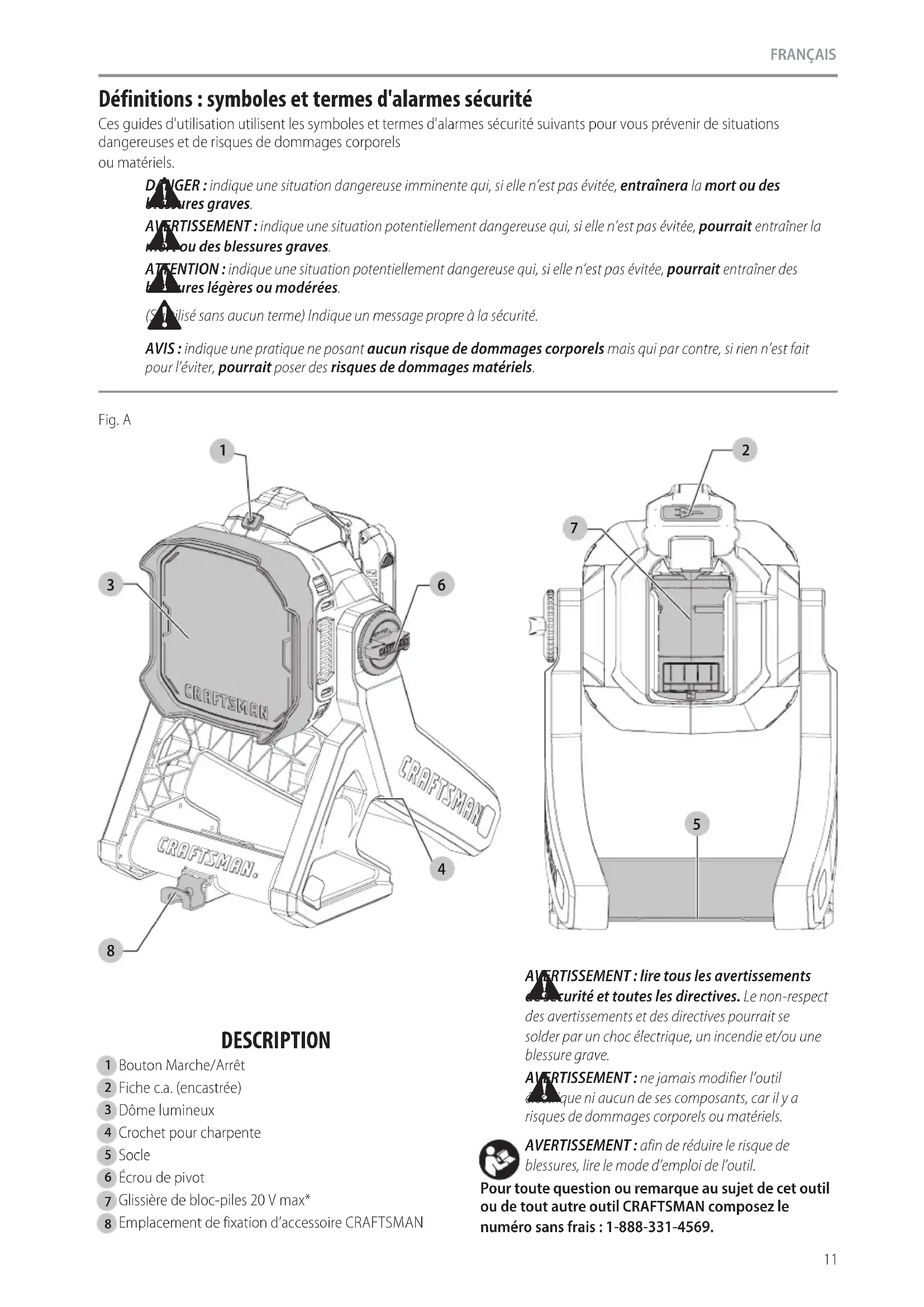

DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.

ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures légères oumodérées.

(Si utilisé sans aucun terme) Indique un message propre à la sécurité. AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels.

AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessuregrave.

électrique ni aucun de ses composants, car il y a risques de dommages corporels oumatériels.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil. Pour toute question ou remarque au sujet de cet outil ou de tout autre outil CRAFTSMAN composez le numéro sans frais : 1-888-331-4569. Français (traduction de la notice d’instructions originale) LangRef_U_NA_U_U-FRE DESCRIPTION

Fiche c.a. (encastrée)

Crochet pour charpente

Lampe de travail avec ou sans fil de 20 V max* CMCL030 Règles de sécurité supplémentaires pour les lampes de travail

AVERTISSEMENT: afin de réduire le risque d’incendie,

ne rien placer sur le dessus de la lentille durant et après l’utilisation de la lampe.

ATTENTION: utilisez seulement la lampe de travail sur une surface stable. Ne pas remonter au-dessus de l’espace de travail/du personnel en la levant, en la hissant, en la soulevant ou en la suspendant.

• Afin de réduire le risque de choc électrique, ne pas mettre la lampe de travail dans l’eau ou autre liquide. Ne pas placer ou entreposer la lampe de travail là où elle peut tomber ou être tirée dans un bain ou un évier.

• Risque de choc électrique. Ne pas exposer à la pluie. Entreposez à l’intérieur.

• Ne pas immerger la lampe de travail dans un liquide.

• Cet appareil n’est pas conçu pour être utilisé par des personnes (incluant les enfants) ayant des capacités intellectuelles, sensorielles ou physiques réduites, ou manquant d’expérience et de connaissances, sauf si elles sont supervisées ou ont reçu une formation concernant l’utilisation de l’appareil par une personne responsable de leur sécurité.

• Avant d'utiliser la lampe de travail avec ou sans fil, lisez toutes les instructions et les symboles d’avertissement sur la lampe, le chargeur et le bloc-piles.

• Entreposez la lampe de travail à l’intérieur lorsqu’elle n’est pas utilisée. Gardez hors de la portée des enfants.

• Assurez-vous de ne pas placer toute rallonge électrique là où elle pourrait faire trébucher les passants ou être endommagée de quelque façon que ce soit.

• Utilisez seulement une rallonge appropriée qui est nécessaire pour le fonctionnement de la lampe de travail en alimentation CA (consultez Utilisation de cordon de rallonge avec la lampe de zone). L’utilisation d’une rallonge inappropriée pourrait

AVERTISSEMENT : lorsque

vous utilisez la lampe, des précautions élémentaires devraient toujours être prises, incluant les suivantes: a ) Lire toutes les instructions avant d’utiliser la lampe. b ) Afin de réduire le risque de blessures, la lampe doit être étroitement surveillée lorsque vous l’utilisez en présence d’enfants. c ) Afin de réduire le risque de choc électrique, ne pas mettre la lampe dans l’eau ou autre liquide. Ne pas placer ou entreposer la lampe là où elle peut tomber ou être tirée dans un bain ou un évier. d ) Utilisez seulement les accessoires recommandés ou vendus par le fabricant. e ) Éteindre la lampe lorsqu’elle n’est pas utilisée. f ) Ne pas utiliser toute lampe de travail si elle est défectueuse ou a été échappée ou est endommagée de quelque manière. Retournez la lampe de travail à l’établissement de service autorisé le plus près pour une inspection, une réparation ou un réglage mécanique ou électrique. g ) Pour débrancher, éteignez toutes les commandes, puis retirez la fiche de la prise. h ) Ne pas débrancher en tirant sur le cordon. Pour débrancher, saisissez la fiche, pas le cordon. i ) Débranchez la lampe de la prise lorsqu’elle n’est pas utilisée ou pour la nettoyer. j ) Ne pas utiliser tout appareil ayant un cordon ou une fiche endommagée ou après que la lampe ait reçu un coup sec, si elle présente des anomalies de fonctionnement ou si elle a été échappée ou est endommagée de quelque manière que ce soit. Retournez la lampe à l’établissement de service autorisé le plus près pour une inspection, une réparation ou un réglage mécanique ou électrique. k ) Utilisez seulement le chargeur fourni par le fabricant pour recharger. l ) Cet appareil est muni d’une isolation double. Utilisez seulement des pièces de remplacement identiques. Consultez les instructions pour Entretien des appareils à isolation double.

CONSERVEZ CES INSTRUCTIONS

Règles de sécurité particulières pour torches d’éclairage

AVERTISSEMENT: ne pas placer la lampe dans

une position qui peut aveugler quelqu’un de façon intentionnelle ou non intentionnelle.. Cela peut causer une blessure grave aux yeux.

AVERTISSEMENT: danger d’incendie. Ne pas faire

fonctionner la lampe ou son chargeur près de liquides ou gaz inflammables ou dans une atmosphère explosive. Des étincelles internes pourraient allumer les émanations et causer des blessures.FRANÇAIS

Consigne de sécurité supplémentaire

des lunettes de protection. Les lunettes courantes NE sont PAS des lunettes de protection. Utiliser aussi un masque antipoussières si la découpe doit en produire beaucoup. PORTER SYSTÉMATIQUEMENT UN ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

perceuses ou autres outils de construction peuvent produire des poussières contenant des produits chimiques reconnus par l’État californien pour causer cancers, malformations congénitales ou être nocifs au système reproducteur. Parmi ces produits chimiques, on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment, ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un traitementchimique. Le risque associé à de telles expositions varie selon la fréquence à laquelle on effectue ces travaux. Pour réduire toute exposition à ces produits: travailler dans un endroit bien aéré, en utilisant du matériel de sécurité homologué, tel un masque antipoussières spécialement conçu pour filtrer les particulesmicroscopiques.

• Limiter toute exposition prolongée avec les poussières provenant du ponçage, sciage, meulage, perçage ou toute autre activité de construction. Porter des vêtements de protection et nettoyer à l’eau savonneuse les parties du corps exposées. Le fait de laisser la poussière pénétrer dans la bouche, les yeux ou la peau peut favoriser l’absorption de produits chimiquesdangereux. entraîner un danger d’incendie, un choc électrique ou uneélectrocution.

• Une rallonge appropriée portera la lettre suffixe «W» et une étiquette marquée «Convient pour être utilisée avec des appareils extérieurs».

• Placez la lampe de travail à l’écart de toute source de chaleur.

• Ne pas désassembler la lampe de travail. Lorsqu’un entretien ou une réparation est nécessaire, apportez- la dans un centre de service autorisé. Un mauvais réassemblage peut entraîner un danger de choc électrique, une électrocution ou un incendie.

• Débranchez la lampe de travail de la prise avant de la nettoyer. Ceci réduira le risque de choc électrique. Retirer le bloc-piles ne réduira pas ce risque.

• La lampe de travail est conçue pour fonctionner en courant alternatif (CA)120 volts, 60 Hz ou en courant continu (CC) par des blocs-piles lithium-ion 20V Max* entièrement chargés. Ne pas utiliser toute autretension.

• Utilisez une rallonge de type SJW, SJOW, SJTW, SJTOW, SW, SOW, STW et STOW lorsque vous utilisez la lampe de travail sur une alimentation CA.

• Durant le transport, assurez-vous de garder la lampe de travail à la verticale. Entretien des appareils à isolation double Un appareil à isolation double est identifié par un des éléments suivants: Les mots «ISOLATION DOUBLE» ou «DOUBLEMENT ISOLÉ» ou le symbole d’isolation double . Votre Lampe de travail est doublement isolé pour vous offrir plus de sécurité. Dans un appareil doublement isolé, deux systèmes d’isolation sont fournis au lieu de mise à la terre. Aucun moyen de mise à la terre n’est fourni sur un appareil doublement isolé ni aucun moyen de mise à la terre ne doit être ajouté à l’appareil. L’entretien d’un appareil doublement isolé nécessite une grande prudence et une connaissance approfondie du système et doit être effectué seulement par le personnel d’entretien qualifié. Les pièces de remplacement d’un appareil doublement isolé doivent être identiques aux pièces qu’elles remplacent. Un appareil doublement isolé est identifié par les mots «Isolation double» ou «Doublement isolé». Le symbole (carré dans un carré) peut aussi être indiqué sur l’appareil. Utilisation de cordon de rallonge avec la lampe de zone N’utiliser qu’un cordon de rallonge mis à la terre (à trois fils) de capacité nominale minimum de 12A. Lorsqu’une rallonge très longue est utilisée, une chute de tension se produit dans les fils. Plus la rallonge est longue, plus grande est la chute de tension. Le résultat est qu’une tension réduite est livrée à la lampe ou l’outil branché, causant une demande de courant (A) plus grande et une performance réduite. Un cordon à conducteurs plus gros réduira la chute de tension dans le cordon. Assurez-vous de choisir un cordon qui fournira une tension adéquate pour faire fonctionner l’outil ou la lampe de travail.

AVERTISSEMENT: risque de choc électrique. Garder

le cordon de rallonge sec et non au sol.

bon état. Ne pas utiliser de cordon usé, éraflé ou strié exposant ses conducteurs qui serait un danger de choc électrique.

AVERTISSEMENT: faire fonctionner des équipements

à tension réduite peut causer leur surchauffe. L’utilisation de rallonge excessivement longue peut causer sa surchauffe. Pour plus d’information à propos des exigences de calibre de conducteurs des cordons de rallonge, se référer au tableau Calibre minimum des cordons de rallonge se trouvant sous la rubrique Instructions de sécurité importantes pour le chargeur à batterie.FRANÇAIS

L’étiquette apposée sur votre outil peut inclure les symboles suivants. Les symboles et leur définition sont indiqués ci-après: V ......................... volts Hz ....................... hertz min ..................... minutes or DC ...... courant continu ...................... fabrication classe I (mis à la terre)

BLOCSPILES ET CHARGEURS

Le bloc-piles n’est pas totalement chargé d’usine. Avant d’utiliser le bloc-piles et le chargeur, lire les consignes de sécurité ci-après puis suivre la procédure de chargement indiquée. Pour commander un bloc-piles de rechange, s’assurer d’en inclure le numéro de catalogue et la tension.

LIRE TOUTES LES CONSIGNES

Consignes importantes de sécurité les blocs-piles

AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles d’avertissements du bloc-piles, du chargeur et du produit. Tout manquement aux avertissements et instructions pose des risques de décharges électriques, d’incendie et/ou de blessures graves.

• Ne pas recharger ou utiliser un bloc-piles en milieu déflagrant, en présence, par exemple, de poussières, gaz ou liquides inflammables. Le fait d’insérer ou retirer un bloc-piles de son chargeur pourrait causer l’inflammation de poussières ou d’émanations.

• Lorsque non utilisé, garder le bloc-piles éloigné de petits objets métalliques comme des trombones attache-feuilles, des pièces de monnaie, des clés, des clous et vis ou autres pièces qui pourraient court- circuiter les bornes. Un court-circuit pourrait causer des brûlures ou un incendie.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un chargeur. NE modifier un bloc-piles d’AUCUNE façon pour le faire rentrer dans un chargeur incompatible, car il pourrait se briser et causer des dommages corporels graves. Consulter le tableau en dernière page de ce manuel pour connaître les compatibilités entre chargeurs et blocs-piles.

AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer des dommages sérieux et permanents au système respiratoire. Utiliser systématiquement un appareil de protection des voies respiratoires homologué par le NIOSH ou l’OSHA. Diriger les particules dans le sens opposé au visage et aucorps.

systématiquement une protection auditive individuelle adéquate homologuée ANSI S12.6 (S3.19). Sous certaines conditions et suivant la durée d’utilisation, le bruit émanant de ce produit pourrait contribuer à une perte de l’acuitéauditive.

ATTENTION: après utilisation, ranger l’outil sur son côté, sur une surface stable, là où il ne pourra ni faire trébucher ni faire chuter quelqu’un. Certains outils équipés d’un large bloc- piles peuvent tenir à la verticale sur celui-ci, mais manquent alors destabilité.

• Prendre des précautions à proximité des évents, car ils cachent des pièces mobiles. Vêtements amples, bijoux ou cheveux longs risquent de rester coincés dans ces piècesmobiles.

• Pour la sécurité de l’utilisateur, utiliser une rallonge de calibre adéquat (AWG, American Wire Gauge [calibrage américain normalisé des fils électriques]). Plus le calibre est petit, et plus sa capacité est grande. Un calibre16, par exemple, a une capacité supérieure à un calibre18. L’usage d’une rallonge de calibre insuffisant causera une chute de tension qui entraînera perte de puissance et surchauffe. Si plus d’une rallonge est utilisée pour obtenir une certaine longueur, s’assurer que chaque rallonge présente au moins le calibre de fil minimum. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l’intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter decourant. Calibre minimum pour les cordons d'alimentation Volts Longueur totale du cordon d'alimentation en mètre (pieds) 120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150) 240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300) Ampères AWG Plus que Pas plus que

12 16 14 12 Non recommandé …/min .............. par minute BPM .................... battements par minute IPM ..................... impacts par minute RPM .................... révolutions par minute sfpm ................... pieds linéaires par minute (plpm) SPM (FPM) ......... fréquence par minute A ......................... ampères W ........................ watts or AC ........... courant alternatif or AC/DC .... courant alternatif ou continu ...................... fabrication classe II (double isolation)

• Recharger les blocs-piles exclusivement dans des chargeursCRAFTSMAN.

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau ou dans tout autreliquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc- piles en présence de températures ambiantes pouvant excéder 40°C (104°F) (comme dans des hangars ou des bâtiments métalliques l’été). Pour préserver leur durée de vie, entreposer les blocs-piles dans un endroit frais etsec. REMARQUE: ne pas mettre un bloc-piles dans un outil dont la gâchette est verrouillée en position de marche. Ne jamais bloquer l’interrupteur en position deMARCHE.

• Ne pas incinérer le bloc-piles même s’il est sévèrement endommagé ou complètement usagé, car il pourrait exploser et causer un incendie. Pendant l’incinération des blocs-piles au lithium-ion, des vapeurs et matières toxiques sontdégagées.

• En cas de contact du liquide de la pile avec la peau, rincer immédiatement au savon doux et à l’eau. En cas de contact oculaire, rincer l’œil ouvert à l’eau claire une quinzaine de minutes ou jusqu’à ce que l’irritation cesse. Si des soins médicaux s’avéraient nécessaires, noter que l’électrolyte de la pile est composé d’un mélange de carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une pile ouverte peut causer une irritation respiratoire. En cas d’inhalation, exposer l’individu à l’air libre. Si les symptômes persistent, consulter unmédecin.

AVERTISSEMENT: risques de brûlure. Le liquide de la

pile peut s’enflammer s’il est exposé à des étincelles ou à uneflamme.

AVERTISSEMENT: risques d’incendie. Ne jamais

tenter d’ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier du bloc-piles est fissuré ou endommagé, ne pas l’insérer dans un chargeur. Ne pas écraser, laisser tomber, ou endommager les blocs- piles. Ne pas utiliser un bloc-piles ou un chargeur qui a reçu un choc violent, ou si l’appareil est tombé, a été écrasé ou endommagé de quelque façon que ce soit (p. ex. percé par un clou, frappé d’un coup de marteau, piétiné). Les blocs-piles endommagés doivent être renvoyés à un centre de réparation pour y êtrerecyclés. Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec,

à l’abri de toute lumière solaire directe et de toute températureexcessive.

2. Pour un stockage prolongé, il est recommandé

d’entreposer le bloc-piles pleinement chargé dans un lieu frais et sec, hors du chargeur pour optimiser lesrésultats. REMARQUE: les blocs-piles ne devraient pas être entreposés complètement déchargés. Il sera nécessaire de recharger le bloc-piles avant réutilisation. Le sceau SRPRC® Le sceau SRPRC® (Société de recyclage des piles rechargeables du Canada) apposé sur une pile au nickel-cadmium, à hydrure métallique de nickel ou au lithium-ion (ou un bloc- piles) indique que les coûts de recyclage de ces derniers en fin d’utilisation ont déjà été réglés par CRAFTSMAN. Dans certaines régions, la mise au rebut ou aux ordures municipales des piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion, est illégale; le programme de l’Appel à Recycler® constitue donc une solution pratique etécologique. Appel à Recycler Canada, Inc., en collaboration avec CRAFTSMAN et d’autres utilisateurs de piles, a mis sur pied de programme aux États-Unis et au Canada pour faciliter la collecte des piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion usagées. Aidez-nous à protéger l’environnement et à conserver nos ressources naturelles en renvoyant les piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion usagées à un centre de réparation autorisé CRAFTSMAN ou chez votre détaillant afin qu’elles y soient recyclées. On peut en outre se renseigner auprès d’un centre de recyclage local pour connaître d’autres sites lesacceptant. SRPRC® est une marque déposée de l’Appel à Recycler Canada,Inc. . Transport

de ranger ou transporter le bloc-piles, veiller à protéger ses bornes à découvert de tout objet métallique. Par exemple, éviter de placer le bloc- piles dans un tablier, une poche, une boîte à outils ou un tiroir, etc. contenant des objets tels que clous, vis, clés, etc. Le fait de transporter des blocs-piles comporte des risques d’incendie, car les bornes des piles pourraient entrer, par inadvertance, en contact avec des objets conducteurs, tels que: clés, pièces de monnaie, outils ou autres. La réglementation sur les produits dangereux (Hazardous Material Regulations) du département américain des transports interdit, en fait, le transport des blocs-piles dans les commerces ou dans les avions dans les bagages de cabine, À MOINS qu’ils ne soient correctement protégés de tout court-circuit. Aussi lors du transport individuel de blocs-piles, s’assurer que leurs bornes sont bien protégées et isolées de tout matériau pouvant entrer en contact avec elles et provoquer un court-circuit.FRANÇAIS

Directives de sécurité importantes propres à tous les chargeurs de piles

AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles d’avertissements du bloc-piles, du chargeur et du produit. Tout manquement aux avertissements et instructions pose des risques de décharges électriques, d’incendie et/ou de blessures graves.

• NE PAS tenter de recharger le bloc-piles avec tout autre chargeur qu’une unité CRAFTSMAN. Le chargeur CRAFTSMAN et son bloc-piles sont conçus spécialement pour fonctionner conjointement.

• Ces chargeurs n’ont pas été conçus pour une utilisation autre que recharger les blocs-piles rechargeables CRAFTSMAN. Toute autre utilisation comporte des risques d’incendie, de chocs électriques ou d’électrocution.

• Protéger le chargeur de la pluie ou de laneige.

• Tirer sur la fiche plutôt que sur le cordon pour débrancher le chargeur. Cela permet de réduire les risques d’endommager la fiche ou le cordon d’alimentation.

• S’assurer que le cordon est protégé de manière à ce que personne ne marche ni ne trébuche dessus, ou à ce qu’il ne soit ni endommagé ni soumis à aucunetension.

• N’utiliser une rallonge qu’en cas de nécessité absolue. L’utilisation d’une rallonge inadéquate comporte des risques d’incendie, de chocs électriques ou d’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer dans un endroit sec et utiliser une rallonge conçue pour l’extérieur. L’utilisation d’une rallonge conçue pour l’extérieur réduit les risques de chocsélectriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge de calibre adéquat (AWG, American Wire Gauge [calibrage américain normalisé des fils électriques]). Plus le calibre est petit, et plus sa capacité est grande. Un calibre16, par exemple, a une capacité supérieure à un calibre18. L’usage d’une rallonge de calibre insuffisant causera une chute de tension qui entraînera perte de puissance et surchauffe. Si plus d’une rallonge est utilisée pour obtenir une certaine longueur, s’assurer que chaque rallonge présente au moins le calibre de fil minimum. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l’intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter decourant. Calibre minimum pour les cordons d'alimentation Volts Longueur totale du cordon d'alimentation en mètre (pieds) 120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150) 240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300) Ampères AWG Plus que Pas plus que

• Ne poser aucun objet sur le chargeur. Ne pas mettre le chargeur sur une surface molle qui pourrait en bloquer la ventilation et provoquer une surchauffe interne. Éloigner le chargeur de toute source de chaleur. Le chargeur dispose d’orifices d’aération sur le dessus et le dessous duboîtier.

• Ne pas le faire fonctionner avec un cordon d’alimentation ou une ficheendommagée.

• Ne pas utiliser le chargeur s’il a reçu un coup, fait une chute ou a été endommagé de quelque façon que ce soit. Le ramener dans un centre de réparationagréé.

• Ne pas démonter le chargeur. Pour tout service ou réparation, le rapporter dans un centre de réparation agréé. Le fait de le réassembler de façon incorrecte comporte des risques de chocs électriques, d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout entretien. Cela réduira tout risque de chocs électriques. Le fait de retirer le bloc-piles ne réduira pas cesrisques.

• NE JAMAIS tenter de connecter 2 chargeursensemble.

• Le chargeur a été conçu pour être alimenté en courant électrique domestique standard de 120 volts. Ne pas tenter de l’utiliser avec toute autre tension. Cela ne s’applique pas aux chargeurs de postesmobiles.

AVERTISSEMENT: risques de chocs électriques. Ne

laisser aucun liquide pénétrer dans le chargeur, des chocs électriques pourraient en résulter.

le bloc-piles dans aucun liquide et le protéger de toute infiltration de liquide. Ne jamais tenter d’ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier plastique du bloc-piles est brisé ou fissuré, le retourner dans un centre de réparation pour y être recyclé.

ATTENTION: risques de brûlure. Pour réduire tout risque de dommages corporels, ne recharger que des blocs-piles rechargeables CRAFTSMAN. Tout autre type de piles pourrait exploser et causer des dommages corporels etmatériels. AVIS: sous certaines conditions, lorsque le chargeur est connecté au bloc d’alimentation, des matériaux étrangers pourraient court-circuiter le chargeur. Les corps étrangers conducteurs tels que (mais pas limité à) poussières de rectification, débris métalliques, laineFRANÇAIS

d’acier, feuilles d’aluminium, ou toute accumulation de particules métalliques doivent être maintenus à distance des orifices du chargeur. Débrancher systématiquement le chargeur lorsque le bloc-piles n’y est pas inséré. Débrancher systématiquement le chargeur avant toutentretien. Chargement du bloc-piles REMARQUE: afin d’assurer la performance et la vie maximales des blocs-piles au lithium-ion, chargez complètement le bloc-pile avant la première utilisation.

1. Branchez le chargeur dans une prise appropriée avant

d’insérer le bloc-piles.

2. Branchez le chargeur et le bloc-piles en vous assurant

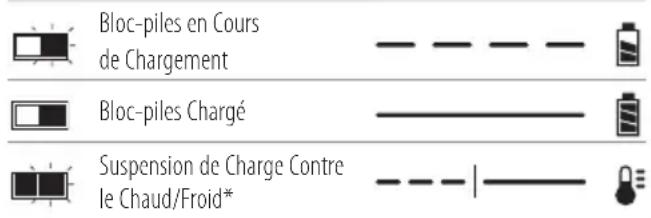

que le bloc-piles est bien mis en place. Le voyant rouge (chargement) clignotera sans cesse indiquant que le processus de chargement est commencé.

3. La fin de la recharge sera indiquée par le voyant qui

demeurera allumé de façon continue. Le bloc-piles est complètement chargé et peut être retiré utilisé à ce moment ou laissé dans le chargeur. REMARQUE: pour retirer le bloc-piles, on doit appuyer sur le bouton de libération du bloc-piles sur certains chargeurs. Indicators Bloc-piles en Cours de Chargement Bloc-piles Chargé Suspension de Charge Contre le Chaud/Froid* Le chargeur ne chargera pas un bloc-piles défectueux. Un chargeur ne se mettant pas en fonction pourrait êtredéfectueux. REMARQUE : si le chargeur ne se met pas en fonction, faites tester le chargeur et le bloc-piles à un centre de service autorisé. Fonction de suspension de charge contre le chaud/froid Lorsque le chargeur détecte un bloc-piles trop chaud ou trop froid, il démarre automatiquement la fonction de suspension de charge contre le chaud, suspendant le chargement jusqu’à ce que le bloc-piles ait repris une température appropriée. Le chargeur ensuite se remettra automatiquement en mode de chargement. Cette caractéristique assure aux blocs-piles une durée de viemaximale. Un bloc-piles froid peut recharger moins vite qu’un bloc- piles chaud. Remarques importantes concernant le chargement

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une température ambiante de 18° à 24°C (65°F à 75°F). NE PAS charger lorsque le bloc-piles est en dessous de +4,5 °C (+40°F) ou au-dessus de +40 °C (+104 °F). C’est important pour prévenir tout dommage sérieux au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds

au toucher pendant la charge. C’est normal et ne représente en aucun cas une défaillance du produit. Pour faciliter le refroidissement du bloc-piles après utilisation, éviter de laisser le chargeur ou le bloc-piles dans un local où la température ambiante est élevée comme dans un hangar métallique ou une remorque non isolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise en y branchant une lampe ou tout autre appareilélectrique. b. Vérifier que la prise n’est pas contrôlée par un interrupteur qui coupe le courant lorsqu’on éteint leslumières. c. Déplacer le chargeur et le bloc-piles dans un local où la température ambiante se trouve entre environ 18° et 24°C (65°F et 75°F). d. Si le problème persiste, amener l’outil, le bloc-piles et son chargeur dans un centre de réparation local.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez

de puissance pour effectuer un travail qu’il faisait facilement auparavant. NE PAS CONTINUER à l’utiliser dans ces conditions. Suivre la procédure de charge. Si nécessaire, il est aussi possible de recharger un bloc-piles partiellement déchargé sans effet nuisible sur le bloc-piles.

5. Les corps étrangers conducteurs tels que (mais

pas limité à) poussières de rectification, débris métalliques, laine d’acier, feuilles d’aluminium, ou toute accumulation de particules métalliques doivent être maintenus à distance des orifices du chargeur. Débrancher systématiquement le chargeur lorsque le bloc-piles n’y est pas inséré. Débrancher systématiquement le chargeur avant tout entretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou

tout autre liquide. Instructions d’entretien du chargeur

AVERTISSEMENT: risques de chocs électriques.

Débrancher le chargeur de la prise de courant alternatif avant tout entretien. Éliminer toute saleté ou graisse de la surface externe du chargeur à l’aide d’un chiffon ou d’une brosse non métallique douce. N’utiliser ni eau ni aucun nettoyant liquide. Installation murale Ces chargeurs ont été conçus pour une installation murale ou pour être posés sur une table ou une surface de travail. Pour une fixation murale, installez le chargeur à proximité d’une prise électrique, et à l’écart de coins ou de toute autre obstruction au passage de l’air. Utilisez l’arrière du chargeur pour marquer l’emplacement des vis de montage sur le mur. Fixez soigneusement le chargeur à l’aide de vis autoforeuses (vendues séparément) d’auFRAnçAis

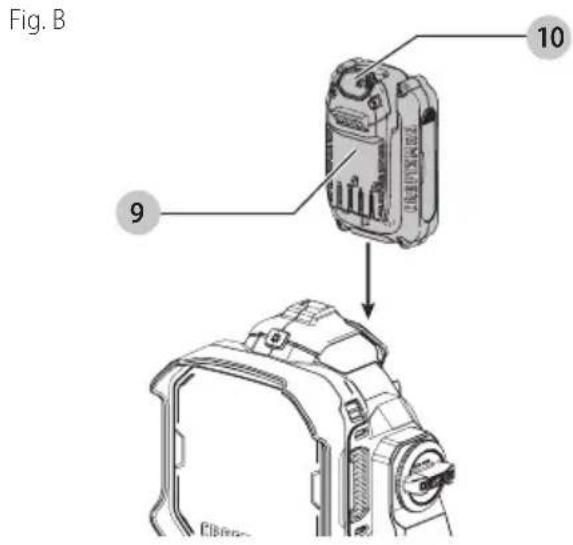

Pose et dépose du bloc-piles (Fig. B) REMARQUE: Pour une meilleure performance, assurez- vous que le bloc-piles est rechargé à 100%. Pour installer le bloc-piles

dans l’outil, alignez-le avec les glissières sur le côté de l’outil et glissez-le dans l’outil jusqu’à ce qu’il soit bien assis dans l’outil en vous assurant qu’il s’est enclenché en place. Pour retirer le bloc-piles de l’outil, appuyez sur le bouton de libération

et tirez-le fermement hors de l’outil. L’insérer dans le chargeur tel que décrit dans la section du chargeur du présent manuel. Fig. B

Placement de l’outil (Fig. C–E) La lampe de zone peut être utilisée de trois façons.

• Sur une surface plane comme illustrée dans la Figure C.

• Suspendue d’une poutre ou d’un chevalet de sciage à l’aide des crochets de chevrons

comme illustré dans la Figure D.

• Montée sur un trépied sur un socle

situé au bas de la lampe de zone comme illustré dans la Figure E. Consultez Filets pour des instructions supplémentaires.

• Montée à l’aide d’encoches en trou de serrure

situées au bas de la lampe de zone comme illustré dans la Figure E. Consultez Encoches en trou de serrure pour des instructions supplémentaires. Fig. C Fig. D

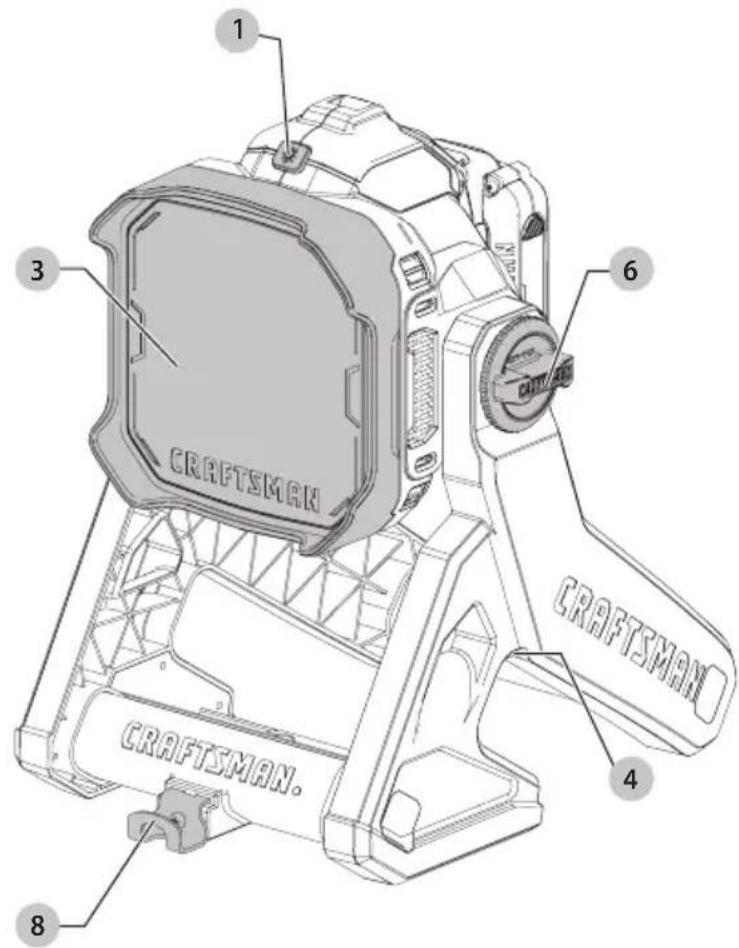

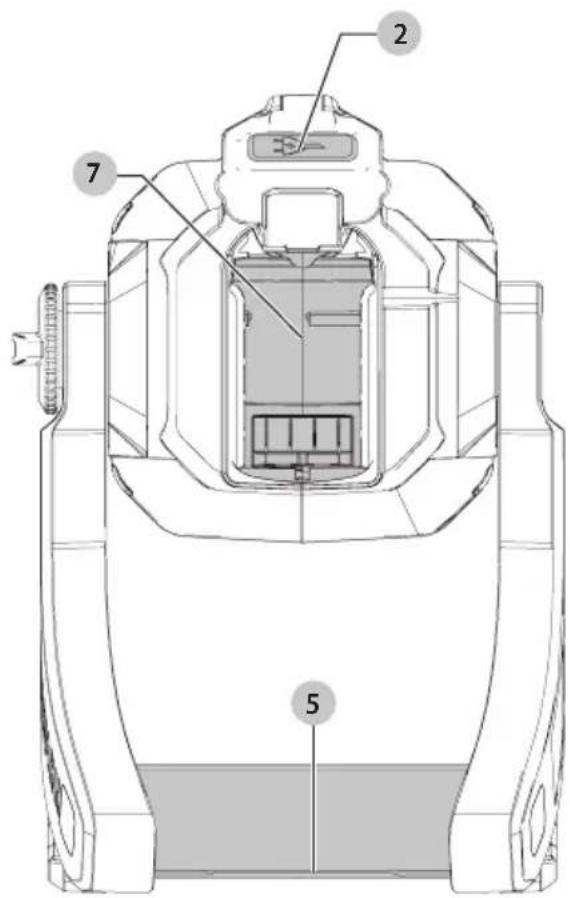

DESCRIPTION (FIG. A) Moteur S’assurer que le bloc d’alimentation est compatible avec l’inscription de la plaque signalétique.Une diminution de tension de plus de 10 % provoquera une perte de puissance et une surchauffe. Les outils sont testés en usine; si cet outil ne fonctionne pas, vérifier l’alimentation électrique. Usage Prévu Cette lampe de zoneiest conçue pour un usage éclairage en espace de travail.. nE PAs les utiliser en milieu ambiant humide ou en présence de liquides ou de gazinflammables. Cet outil oscillant à multiples usages est un outil motorisé professionnel. nE PAs le laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur nonexpérimenté. FONCTIONNEMENT

AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et ,débranchez-le la source d’alimentation et retirez le bloc-piles avant d’effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer des blessures. moins 25,4mm (1po) de long, et de diamètre de tête de 7-9mm (0,28–0,35po), que vous visserez dans le bois en laissant une longueur optimale d’environ 5,5mm (7/32po) exposée. Alignez les orifices à l’arrière du chargeur sur les vis exposées et insérez à fond ces dernières dans les orifices. Versatrack Les chargeurs CRAFTSMAN peuvent être installés au mur à l’aide des fixations VersaTrack de CRAFTSMAN. Les crochets et les accessoires sont vendus séparément. Veuillez consulter la feuille d’accessoires des fixations VersaTrack pour de plus amples renseignements. Components Tool Use lampe de zone éclairage en espace de travail.FRAnçAis

AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et ,débranchez-le la source d’alimentation et retirez le bloc-piles avant d’effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer des blessures. Accessoires

AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par CRAFTSMAN n’ont pas été testés avec ce produit, leur utilisation pourrait s’avérer dangereuse. Pour réduire le risque de blessures, utiliser exclusivement les accessoires CRAFTSMAN recommandés avec le présentproduit. Fig. E

de la lampe sur la vis de fixation du trépied à l’aide d’une vis ayant un boulon 1/4 po et 20filets par pouce.

2. Tournez la lampe de zone dans le sens des aiguilles

d’une montre pour fixer. Encoches en trou de serrure (Fig. E) Si vous utilisez les encoches en trou de serrure

, utilisez au moins 2 vis, une de chaque côté, fixées dans une surfacesolide.

1. Placez la portion large de l’encoche en trou de serrure

sur la tête de la vis.

2. Baissez le la lampe de zone jusqu’à ce que la vis soit à

l’intérieur de la portion étroite de l’encoche et assurez- vous que la lampe de zone est bien fixé. Niveaux de luminosité (Fig. A) La lampe de zone a 2 niveaux de luminosité. Continuez à appuyer sur le bouton Marche/Arrêt

pour passer d’ÉTEINT à HAUT puis à BAS. Bouton Marche/Arrêt (Fig. A)

ATTENTION: Ne pas regarder directement le faisceau de lumière. Cela peut causer une blessure grave aux yeux. Pour allumer la lampe de zone, appuyez sur le bouton de Marche/Arrêt

Pour éteindre la lampe de zone, appuyez sur le bouton Marche/Arrêt jusqu’à ce que la lampe s’éteigne. Pivotement du boîtier d’éclairage (Fig. F) Le boîtier d’éclairage

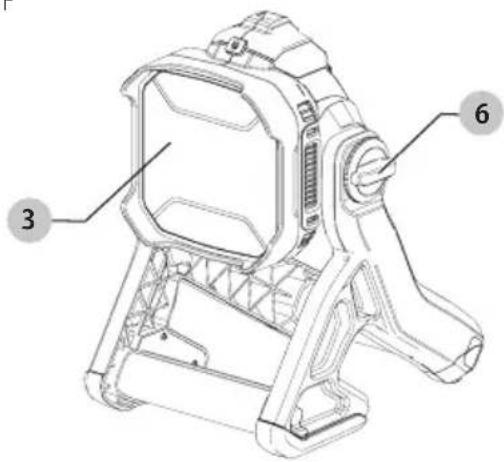

peut pivoter vers différentes positions à l’intérieur de 360°.

1. Pour pivoter le boîtier d’éclairage, desserrez d’abord

2. Tournez le boîtier d’éclairage de la lampe à la position

désirée. Resserrez l’écrou du pivot.

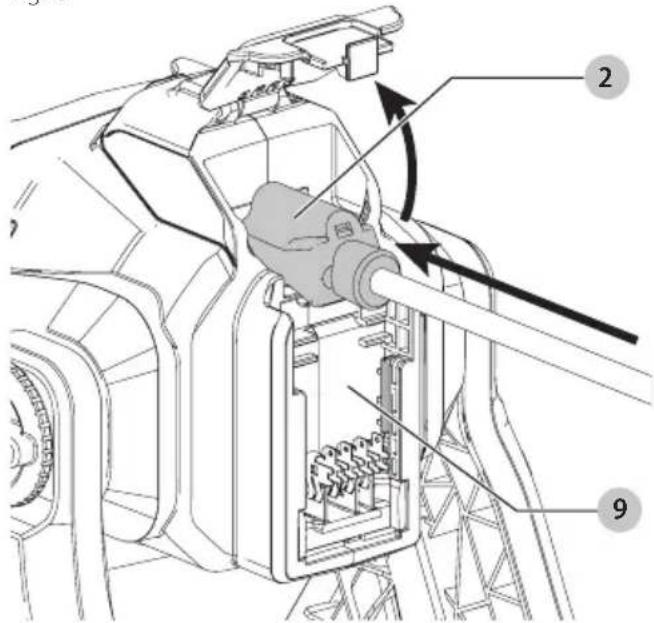

Prise/Fiche CA (Fig. G) La lampe de zone peut être alimentée par bloc-piles ou une prise 120V CA.

1. Retirez d’abord le bloc-piles de ses glissières

2. Branchez la fiche CA

dans une rallonge, puis branchez celle-ci à une prise murale pour alimenter la lampe de zone. Fig. G

Registre en ligne Merci pour votre achat. Enregistrez dès maintenant votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie vous permettra de vous prévaloir du service de réparations sous garantie de façon plus efficace dans le cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte provoquée par un incendie, une inondation ou un vol, cette preuve de propriété vous servira de preuve auprès de votre compagnie d’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit nous permettra de communiquer avec vous dans l’éventualité peu probable de l’envoi d’un avis de sécurité régi par la loi fédérale américaine de la protection desconsommateurs. Registre en ligne à www.craftsman.com/registration Nettoyage

AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors dunettoyage.

AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer les pièces non métalliques de l’outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d’eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l’outil et n’immerger aucune partie de l’outil dans unliquide. Réparations Le chargeur et le bloc-piles ne sont pasréparables. Le chargeur ou le bloc-piles ne comportent aucune pièceréparable.

AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et les réglages doivent être réalisés (cela comprend l’inspection et le remplacement du balai, le cas échéant) par un centre de réparation en usine CRAFTSMAN ou un centre de réparation agréé CRAFTSMAN. Toujours utiliser des pièces de rechangeidentiques. Versatrack™ (Fig. H)

AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et ,débranchez-le la source d’alimentation et retirez le bloc-piles avant d’effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer des blessures.

AVERTISSEMENT: afin de réduire le risque de

blessures graves, ne pas utiliser un crochet de suspension Versatrack™ ou rail mural Versatrack endommagé. Un crochet de suspension Versatrack™ ou un rail Versatrack™ endommagé ne supportera pas le poids de l’outil.

AVERTISSEMENT : afin de réduire le risque de

blessures graves, assurez-vous que la vis qui retient le crochet de suspension Versatrack ™ est bien serrée.

AVERTISSEMENT : afin de réduire le risque de

blessures graves, NE PAS suspendre l'outil au-dessus du niveau de la tête ou suspendre d’autres objets à partir du crochet de suspension. Supendez SEULEMENT l’outil sur le rail mural Versatrack™ Tà l’aide du crochet de suspension Versatrack™.

AVERTISSEMENT: assurez-vous que le poids de l'outil

ne dépasse pas le poids nominal maximum pour le crochet Versatrack™ sélectionné.

AVERTISSEMENT: lorsque vous suspendrez

des objets sur le mur Versatrack™ rail , distancez adéquatement les outils de sorte à ne pas excéder 35kg (75lb) par pied linéaire. iMPORTAnT: pour la fixation du crochet de suspension Versatrack, utilisez seulement la vis fournie. Assurez-vous de bien serrer la vis. Les outils et accessoires compatibles Versatrack™ se fixent de façon sécuritaire au système Versatrack™ Trackwall.

1. Éteignez l’outil, retirez les accessoires, débranchez-le de

ATTENTION : tout produit avec dents coupantes exposées doit être couvert de façon sécuritaire s’il doit être mis sur le Versatrack™ Trackwall.

sur l’outil. a. Placez le crochet de suspension Versatrack™ l’emplacement du montage à la base de l’outil. b. Utilisez un tournevis pour sécuriser le crochet de suspension avec la vis fournie. .Ne pas utiliser toute autre vis pour ce faire. REMARQUE : les accessoires Versatrack™ pour utilisation avec cet outil sont disponibles à un coût supplémentaire chez votre détaillant local ou dans un centre de services autorisé. Si vous avez besoin d’aide pour trouver un accessoire, veuillez contacter CRAFTSMAN, appelez au 1-888-331-4569. Les accessoires recommandés pour cet outil sont vendus séparément au centre de service de votre région. Pour obtenir de l’aide concernant l’achat d’un accessoire, communiquer avec CRAFTSMAN., composer le 1-888-331-4569.

Garantie limitée de trois ans CRAFTSMAN réparera ou remplacera sans frais tout appareil défectueux pour cause de défaut de matériau ou de main-d'œuvre sur une période d’un an à partir de la date d'achat de l'outil. Cette garantie ne couvre pas les pièces en panne pour cause d'abus ou d'usure normale de l'outil. Pour plus de détails au sujet de la couverture de la garantie et l'information de réparation sous garantie, visitez www. craftsman.com ou composez le 1-888-331-4569. Cette garantie ne s’applique pas aux accessoires ou dommages causés par des réparations effectuées ou tentées par d’autres. CETTE GARANTIE REMPLACE TOUTES LES AUTRES, INCLUANT LES GARANTIES IMPLICITES DE LA QUALITÉ MARCHANDE ET L'APTITUDE POUR UN BUT PARTICULIER, ET EXCLUT TOUS LES DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. Certaines provinces ne permettent pas de limitation sur la durée de la garantie implicite ou l'exclusion ou la limitation de dommages indirects, alors ces limitations peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux particuliers et vous pouvez avoir d’autres droits qui varient selon les états ou les provinces., CONTRAT D’ENTRETIEN GRATUIT DE DEUX ANS SUR

LES BLOC-PILES CRAFTSMAN

CMCB201, CMCB2011 CONTRAT D’ENTRETIEN GRATUIT DETROIS ANS SUR LESBLOC-PILES CRAFTSMAN CMCB202, CMCB204 REMARQUE: La garantie de se produit sera annulée si le bloc-piles a été altéré de quelque façon que ce soit. CRAFTSMAN ne peut être tenu responsable de tout dommage corporel causé par l’altération du produit et pourra poursuivre toute fraude en matière de garantie dans toute l’étendue permise par laloi.

GARANTIE DE REMBOURSEMENT DE90JOURS

Si l’acheteur n’est pas entièrement satisfait, pour quelque raison que ce soit, du rendement de l’outil électrique ou de la cloueuse CRAFTSMAN , celui-ci peut le retourner, accompagné d’un reçu, dans les 90 jours à compter de la date d’achat pour obtenir un remboursement intégral, sans aucunproblème. AMÉRIQUE LATINE : cette garantie ne s’applique aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l’emballage, appeler l’entreprise locale ou consulter le site Web pour les informations relatives à cettegarantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : si les étiquettes d’avertissement deviennent illisibles ou sont manquantes, composer le 1-888-331-4569 pour en obtenir le remplacementgratuit. Versatrack Variables 1ST_Figure 1ST_Callout 2ND_Callout

ASSUREZVOUS DE SUIVRE LES DIRECTIVES ET RÈGLES DE SÉCURITÉ Pour de l’aide avec l’outil, consulter notre site Web www.craftsman.com pour l’emplacement du centre de réparation le plus près ou communiquer avec l’assistance CRAFTSMAN au 1-888-331-4569.

PROBLÈME CAUSE POSSIBLE SOLUTION POSSIBLE

L’appareil refuse de démarrer. Mauvaise installation du bloc-piles. Vérifier l’installation du bloc-piles. Bloc-piles non chargé charge pour le bloc-piles. Vérifier les exigences de charge pour le bloc-piles. Les composantes internes sont trop chaudes. Laissez l’outil se refroidir. Le cordon n’est pas branché. Branchez l’outil dans une prise qui fonctionne. Le disjoncteur s’est déclenché. Réenclenchez le disjoncteur. (Si le produit fait enclencher à maintes reprises le disjoncteur, cessez immédiatement l’utilisation et faites-le réparer par un centre de services autorisé.) Le cordon ou l’interrupteur est endommagé. Faites remplacer le cordon ou l’interrupteur dans un centre de services autorisé. Le bloc-piles ne se charge pas. Chargeur non branché le chargeur le voyant DEL. Insérer le bloc-piles dans le chargeur de sorte que le voyant DEL rouge apparaisse. Chargeur non branché. Brancher le chargeur dans une prise qui fonctionne. Se reporter à Remarques importantes de chargement pour plus de renseignements. La température ambiante est trop chaude ou trop froide. NE PAS charger lorsque le bloc-piles est en dessous de +4,5 °C (+40°F) ou au-dessus de +40 °C (+104 °F). L’appareil s’éteint soudainement. Le bloc-piles a atteint sa limite thermi que maximale. Laisser le bloc-piles refroidir. Bloc-piles épuisé. (Pour maximiser la durée de vie du bloc-piles, celui-ci est conçu pour s’éteindre soudainement lorsqu’il est épuisé.) Placer dans le chargeur le temps d’une charge.ESPAÑOL

• La tension initiale maximum du bloc-piles (mesurée à vide) est de 20, 60 ou 120 volts. La tension nominale est de 18, 54 ou 108. (120V max* se base sur l’utilisation combinée de 2 blocs-piles au lithium ion CRAFTSMAN de 60V max*).
