MODE D'EMPLOI BR16 TROTEC

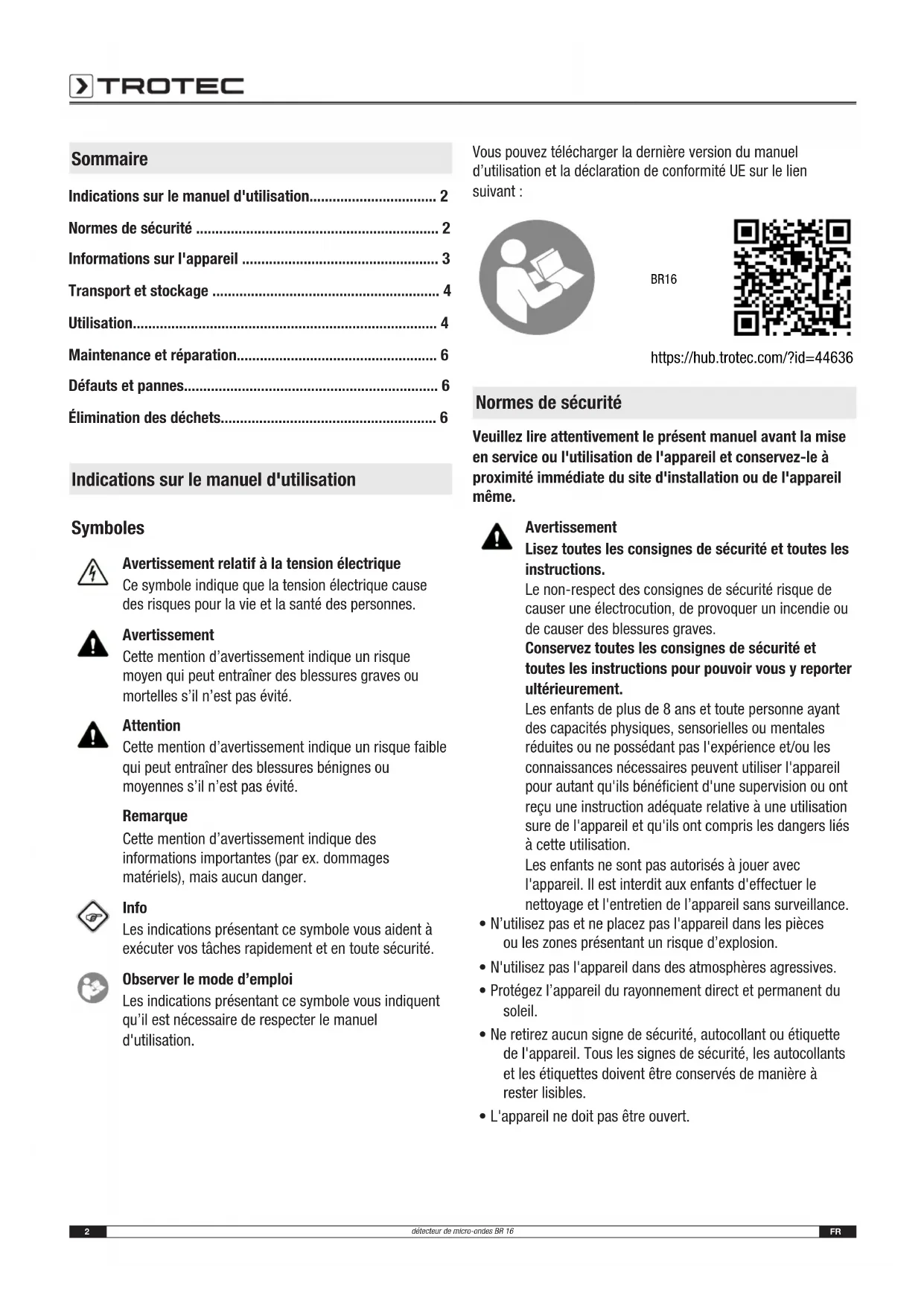

• détecteur de micro-ondes BR 16 Sommaire Indications sur le manuel d'utilisation p. 2
• Normes de sécurité p. 2
• Informations sur l'appareil p. 3
• Transport et stockage p. 4
• Utilisation p. 4
• Maintenance et réparation p. 6
• Défauts et pannes p. 6
• Élimination des déchets Indications sur le manuel d'utilisation Symboles Avertissement relatif à la tension électrique Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes. Avertissement Cette mention d’avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s’il n’est pas évité. Attention Cette mention d’avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s’il n’est pas évité. Remarque Cette mention d’avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger. Info Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité. Observer le mode d’emploi Les indications présentant ce symbole vous indiquent qu’il est nécessaire de respecter le manuel d'utilisation. Vous pouvez télécharger la dernière version du manuel d’utilisation et la déclaration de conformité UE sur le lien suivant: BR16 https://hub.trotec.com/?id=44636 Normes de sécurité Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même. Avertissement Lisez toutes les consignes de sécurité et toutes les instructions. Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves. Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement. Les enfants de plus de 8ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation. Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l’appareil sans surveillance. p. 6

• N’utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d’explosion.

• N'utilisez pas l'appareil dans des atmosphères agressives.

• Protégez l’appareil du rayonnement direct et permanent du soleil.

• Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.

• L'appareil ne doit pas être ouvert.FR 3 détecteur de micro-ondes BR 16 Utilisation conforme Utilisez l’appareil exclusivement pour la mesure du rayonnement micro-ondes à l’intérieur, au sein de la plage de mesure indiquée dans les caractéristiques techniques. Pour utiliser l'appareil de manière adéquate, utilisez uniquement les accessoires homologués de Trotec ou les pièces de rechange de Trotec. Utilisation non conforme N’utilisez pas l’appareil à l’air libre sans protection, dans les zones explosives ni pour effectuer des mesures dans les liquides. Toute modification constructive, toute transformation ou tout ajout arbitraire au niveau de l'appareil est strictement interdit. Qualification du personnel Toute personne utilisant le présent appareil doit:

• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité. Risques résiduels Avertissement relatif à la tension électrique Risque d'électrocution provoquée par la pénétration de liquide dans le boîtier! Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier. Avertissement relatif à la tension électrique Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée! Avertissement Danger de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants. Avertissement L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants. Avertissement L’utilisation de l’appareil peut comporter un risque s’il est utilisé par des personnes non compétentes, en cas d’utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel! Attention Tenez l'appareil à l'écart de sources de chaleur. Remarque N’exposez pas l’appareil à l’humidité ou à des températures extrêmes afin d’éviter de le détériorer. Remarque N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil. Informations sur l'appareil Description de l’appareil Le BR16 permet de détecter les émissions de micro-ondes de tous les appareils haute fréquence qui fonctionnent dans la bande ISM de 2,45GHz. Si la valeur déterminée est supérieure à la valeur limite maximum de 5mW/cm² recommandée par l’EMA / la FDA, le BR16 en avertit automatiquement l’utilisateur par un signal d’alarme sonore et affiche une alarme à l’écran. L'appareil est doté d’une fonction «Valeur maximum» et d’une fonction «Hold» ainsi que d’un écran rétro-éclairé. Représentation de l’appareil

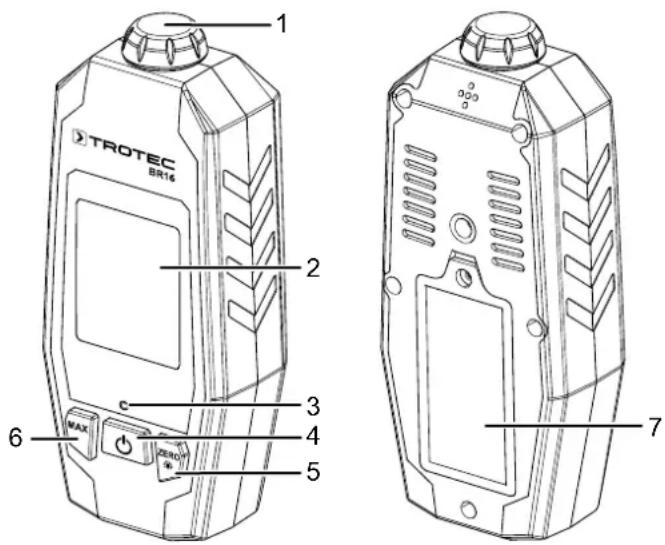

N° Élément de commande 1 Capteur 2 Écran 3 LED (alarme) 4 Touche marche/arrêt 5 Touche ZERO 6 Touche MAX 7 Compartiment à pile4 FR détecteur de micro-ondes BR 16 Écran

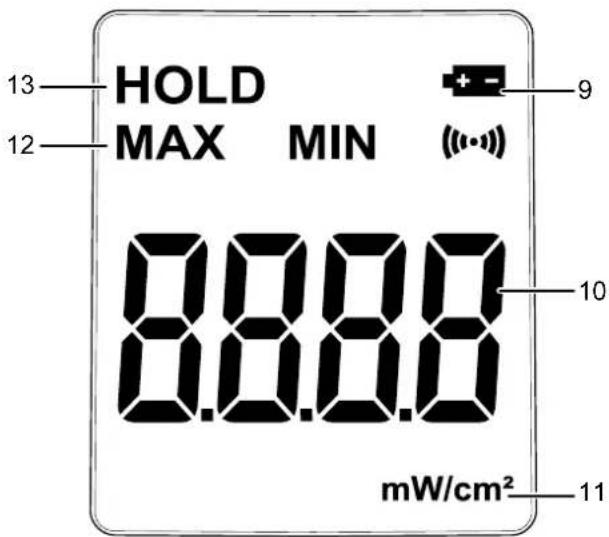

N° Élément de commande 9 Symbole pile 10 Affichage des valeurs de mesure 11 Affichage de l’unité 12 Mention MAX 13 Mention HOLD Caractéristiques techniques Paramètre Valeur Modèle BR16 Plage de mesure: 0 à 9,99mW/cm² Précision ±1 dB Résolution [mW/cm²] 0,01 Seuil d'alarme 5,0mW/cm² Plage de fréquence calibré à 2,45 GHz Écran LCD monochrome Température de fonctionnement 0 °C à 50 °C (32 °F à 122°F) de 10% à 80% HR Alimentation électrique Pile 9 V Arrêt automatique au bout d’environ 15 minutes d’inactivité Poids 155g Dimensions (longueur x largeur x hauteur) 141mm x 58mm x 33mm Composition de la fourniture

• 1 pochette de rangement

• 1 mode d'emploi Transport et stockage Remarque L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil. Transport Utilisez la pochette fournie avec l’appareil pour transporter ce dernier afin de le protéger contre les influences extérieures. Stockage Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil:

• au sec et protégé du gel et de la chaleur

• dans un endroit protégé de la poussière et de l’exposition directe du soleil

• le cas échéant, protégé de la poussière par une housse

• à un température correspondant à la plage indiquée au chapitre «Caractéristiques techniques».

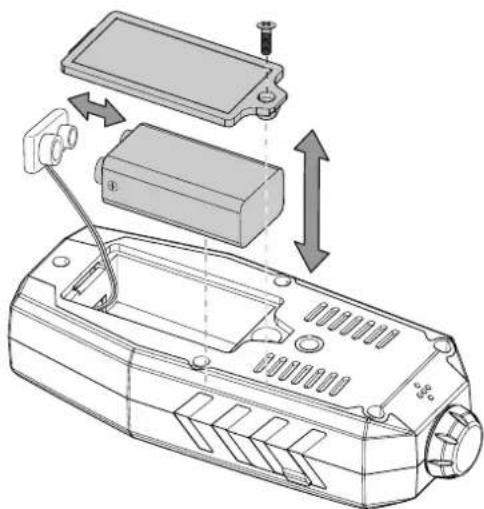

• Enlever la pile de l’appareil. Utilisation Mise en place de la pile Remarque Veuillez vous assurer que la surface de l'appareil est sèche et que l'appareil est éteint.

1. Desserrez la vis du compartiment à pile (7).

2. Enlevez le couvercle du compartiment à pile.

3. Raccordez la nouvelle pile au clip de pile en respectant la

4. Remettez en place le couvercle du compartiment à pile et

fixez-le avec la vis.FR 5 détecteur de micro-ondes BR 16 Mise en marche de l’appareil Indication: Veuillez noter que le passage d’un endroit froid à un endroit chaud peut entraîner la formation de condensation sur la platine conductrice de l’appareil. Cet effet physique inévitable fausse les mesures. Dans ce cas, l’écran n’indique aucune valeur ou une valeur erronée. Attendez quelques minutes avant d’effectuer une mesure, afin que l’appareil s’adapte au changement de conditions.

1. Appuyez brièvement sur la touche marche/arrêt(4).

ð L'écran s'allume et l'appareil est prêt à fonctionner. Calibrage de l’appareil Exécutez le calibrage dans un environnement aussi dénué que possible de micro-ondes. C’est le moyen de garantir que les mesures ultérieures ne seront pas faussées par un calibrage incorrect.

1. Pour calibrer l’appareil, appuyez sur la touche ZERO(5) et

maintenez-la pressée pendant environ 3 secondes. ð L’affichage indique «0». ð Vous pouvez commencer à mesurer. Préparation de la mesure Dans le cas où vous voulez contrôler un four à micro-ondes, préparez la mesure comme suit:

1. Placez un verre d’eau froide dans le four à micro-ondes.

2. Placez la commande du four à micro-ondes sur la

3. Tenez prêt l’appareil de mesure et activez le four à micro-

ondes pendant environ 1 minute. Exécution de la mesure

1. Dirigez l'appareil vers la zone à mesurer. Ce faisant,

respectez une distance de 5cm environ.

2. Si vous contrôlez un four à micro-ondes, passez lentement

le capteur le long du joint de porte et de la fenêtre en respectant une distance de 5cm environ. ð L’affichage (10) indique la valeur actuelle mesurée en mW/cm

est dépassé, la LED(3) clignote et un bip sonore se fait entendre. Dans ce cas, nettoyez les joints de porte du four à l’eau tiède et répétez la mesure. Si la valeur mesurée est encore supérieure au seuil, faites contrôler le four par un technicien. Avertissement de surface chaude Risque de brûlure! Laissez le récipient encore quelque temps à l’intérieur du micro-ondes. Au besoin, utilisez des gants de protection appropriés pour sortir le verre. En cas de brûlure, rincez immédiatement à l’eau froide. Enlevez immédiatement les vêtements mouillés et placez les portions de peau brûlées sous l’eau courante froide. Consultez un médecin. Affichage de la valeur maximum

1. Appuyez brièvement sur la touche MAX(6).

ð Les mentions MAX (12) et HOLD(13) apparaissent à l'écran. La fonction «Affichage de la valeur maximum» est activée. L’affichage (10) indique à partir de cet instant, au lieu de la valeur actuelle, la valeur mesurée la plus élevée. L’affichage change uniquement si une nouvelle valeur, plus élevée, est mesurée.

2. Pour désactiver la fonction «Affichage de la valeur

maximum», appuyez à nouveau sur la touche MAX(6) . Activation et désactivation du rétro-éclairage

1. Pour activer le rétro-éclairage de l’écran, appuyez sur la

touche ZERO(5). ð Le rétro-éclairage s’allume.

2. Pour désactiver le rétro-éclairage de l’écran, appuyez de

nouveau sur la touche ZERO(5). ð L'éclairage de l'écran s'éteint. Arrêt de l'appareil

1. Appuyez brièvement sur la touche marche/arrêt(4).

ð L'appareil s'éteint. ð La valeur maximum mémorisée est réinitialisée.6 FR détecteur de micro-ondes BR 16 Maintenance et réparation Nettoyage Nettoyez l’appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu’aucune humidité ne pénètre dans le boîtier. N’utilisez pas d’aérosol, de solvant, de nettoyant à base d’alcool ni de produit abrasif pour nettoyer l’appareil, mais uniquement un chiffon imbibé d’eau claire. Dépannage Veuillez ne pas modifier l'appareil, ni monter des pièces de rechange. Veuillez vous adresser au fabricant pour faire dépanner ou contrôler l'appareil. Défauts et pannes Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante. Défaut Remède Les segments de l’affichage ne sont plus que faiblement visibles ou tremblotent. La tension de la pile est insuffisante. Remplacez la pile sans délai. Les valeurs de mesure affichées par l’appareil ne sont pas crédibles. Élimination des déchets Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet https://de.trotec.com/shop/ vous informe également sur les autres possibilités de retour que nous avons aménagées. La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l’environnement et la santé des produits dangereux qu’ils sont susceptibles de contenir. Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg
