UVTorchLight 15F - Détecteur TROTEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détecteur UV portable, lumière UV de 15W, portée jusqu'à 10 mètres.
Utilisation	Idéal pour la détection de fuites, l'inspection de surfaces et la vérification de l'authenticité des documents.
Maintenance et réparation	Nettoyer régulièrement la lentille avec un chiffon doux, vérifier l'état de la batterie.
Sécurité	Éviter tout contact direct avec les yeux, utiliser des lunettes de protection lors de l'utilisation.
Informations générales	Poids léger, design ergonomique, fonctionne avec des piles rechargeables.

FOIRE AUX QUESTIONS - UVTorchLight 15F TROTEC

Comment allumer la TROTEC UVTorchLight 15F ?

Pour allumer la TROTEC UVTorchLight 15F, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil. Assurez-vous que la batterie est chargée.

Comment vérifier l'état de la batterie ?

L'état de la batterie est indiqué par un témoin lumineux. Si le témoin clignote en rouge, cela signifie que la batterie doit être rechargée.

Que faire si la lumière UV ne s'allume pas ?

Vérifiez d'abord si la batterie est chargée. Si la batterie est chargée et que la lumière ne s'allume toujours pas, vérifiez le fonctionnement du bouton d'alimentation.

Comment recharger la TROTEC UVTorchLight 15F ?

Connectez le câble de chargement fourni à l'appareil et à une source d'alimentation. Le témoin lumineux s'allumera en rouge pendant la charge et deviendra vert lorsque l'appareil est complètement chargé.

Puis-je utiliser la TROTEC UVTorchLight 15F sous la pluie ?

La TROTEC UVTorchLight 15F est conçue pour résister à des conditions humides, mais elle ne doit pas être immergée dans l'eau. Évitez de l'utiliser sous une forte pluie.

Comment nettoyer la lentille de la TROTEC UVTorchLight 15F ?

Utilisez un chiffon doux et sec pour nettoyer la lentille. Évitez les produits chimiques abrasifs qui pourraient rayer la surface.

Quels types de surfaces peuvent être inspectés avec la TROTEC UVTorchLight 15F ?

La TROTEC UVTorchLight 15F peut être utilisée pour inspecter diverses surfaces, y compris le béton, le bois, et certains plastiques, afin de détecter des fuites et des contaminants.

Y a-t-il des précautions à prendre lors de l'utilisation de la lumière UV ?

Oui, évitez de regarder directement la lumière UV et portez des lunettes de protection si nécessaire. Ne dirigez pas la lumière vers des personnes ou des animaux.

Comment stocker correctement la TROTEC UVTorchLight 15F ?

Rangez l'appareil dans un endroit frais et sec, à l'abri de la lumière directe du soleil. Assurez-vous que la batterie est chargée avant un stockage prolongé.

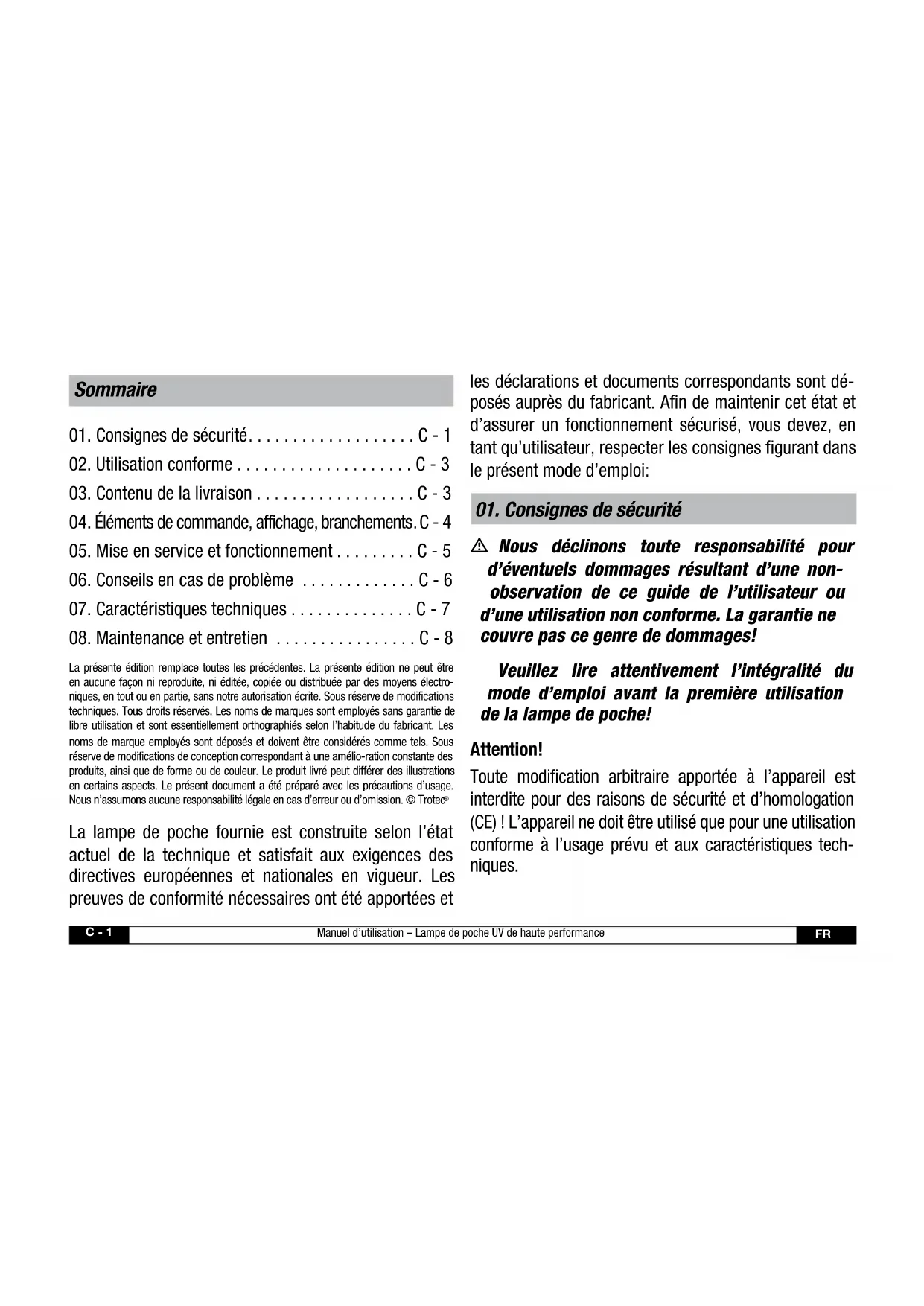

MODE D'EMPLOI UVTorchLight 15F TROTEC

1. Consignes de sécurité. C-1
2. Utilisation conforme C-3
   03.Contenu de la livraison C-3
3. Éléments de commande, affichage, branchements. C - 4
   05.Mise en service et fonctionnement. C-5
4. Conseils en cas de problème C-6
5. Caracteristiques techniques C-7
6. Maintenance et entretien C-8

La presente édition remplace toutes les précédentes. La presente édition ne peut être en aucune façon ni reproductive, niédée, copiee ou distribuée par des moyens électroniques, en tout ou en partie, sans notre autorisation écrite. Sous réserve de modifications techniques. Tous droits réservés. Les noms de marques sont employés sans garantie de libre utilisation et sont essentillement orthographiés selon l'habitude du fabricant. Les noms de marque employés sont déposés et doivent être considérés comme tels. Sous réserve de modifications de conception correspondant à une amélio-ration constante des produits, ainsi que de forme ou de couleur. Le produit livre peut différer des illustrations en certains aspects. Le present document a été préparé avec les précautions d'usage. Nous n'assumons aucune responsabilité légale en cas d'erreur ou d'omission. ©Trote

La lampe de poche fournie est construite selon l'etat actuel de la technique et satisfait aux exigences des directives europeennes et nationales en vigueur. Les preuves de conformité nécessaires ont été apportées et

les déclarations et documents correspondants sont déposés auprès du fabricant. Afin de maintainir cet état et d'assurer un fonctionnement sécurisé, vous devez, en tant qu'utilisateur, respecter les consignes figurant dans le present mode d'emploi:

01. Consignes de sécurité

Nous déclinons toute responsabilité pour d'eventuels dommages resultant d'une non-observation de ce guide de l'utiliste ou d'une utilisation non conforme. La garantie ne couvre pas ce genre de dommages!

Veuillez lire attentivement l'intégralité du mode d'emploi avant la première utilisation de la lampe de poche!

Attention!

Toute modification arbitraire apportée à l'appareil est interdite pour des raisons de sécurité et d'homologation (CE)! L'appareil ne doit être utilisé que pour une utilisation conforme à l'utilisation prévu et aux caractéristiques techniques.

Veuillez lore et respecter les consignes ci-dessous avant toute utilisation de l'appareil:

• N'effectuez pas de travaux sur des pieces sous tension.
• La détermination de résultats de mesure, de conclusions valides et les mesures prises en conséquence n'engagent que la responsabilité de l'utilisateur! Nous déclinons toute responsabilité et garantie quant à la justesse et à l'exactitude des résultats fournis. Nous déclinons toute responsabilité pour d'eventuels dommages resultant de l'utilisation des résultats obtenus.
• Cette lampe de poche à UV émet un rayonnement UV-A dans le spectre non visible de < 400 nm . Dans cette plage UV, le reflèxe de protection de l'eel par

clignement ne se déclenché pas. Ne regardez donc enaucun cas la LED à UV ou les rayons lorsque la lampe est en fonctionnement et

prénez soit de ne pas viser directement de personnes ou d'animaux avec le faisceau. Lorsque la lampe est utilisée à proximé directe d'un object, le rayonnement UV reflèté est plus important. Au cours du fonctionnement de la lampe à LED UV, veillez à toutes utiliser des filtres UV ou des lunettes de protection conformes

a CE-EN166 pour éviter toute léjection au niveau des yeux. Évitez également toute exposition prolongée de la peau ou de tout tissu vivant au rayonnement ultraviolet. Conservez toujours les lampes à LED UV hors de portée des enfants et évitez de faire fonctionner la lampe UV à proximé d'enfants. Ne transféré pas la lampe de poche UV à des enfants ou des personnes non qualifiées et ne laissez pas la lampe sans surveillance.

• N'introduisez pas de systèmes optiques de focalisation dans le faisceau lumineux
• La LED ne peut pas être remplacede. N'essayez pas de la retirer de la lampe et evitez tout contact.
• Utilisez uniquement le cable de chargement fourni. Un autre cable risquerait de causeurs des dommages irrémédiables au niveau de l'accu.

• L'utilisation d'une autre pile ou d'un autre accu que celui recommandé par le fabricant peut cause des dommages sur la lampe et être dangereux pour votre santé. Veuillez utiliser uniquement deux piles neuves de type CR123A ou un accu Li-ion de type 18650 avec protection anti-surcharge et anti-decharge.

• En cas de non-utilisation prolongée, veuillezPTRirer les piles ou l'accu.

• Retirez les piles si vous n'utilise pas la lampe pendant une certaine durée.
• Mettez les piles usages ou endommages au rebut.

02. Utilisation conforme

La lampe UV-Torchlight 15F est une lampe UV à LED professionnelle à facale régliable destinée à la localisation d'objets et de substances réagissant aux UV

Dans les domaines de l'industrie, la physique duBATIMENT, la chimie et la medecine legale.

L'appareil ne doit être utilisé que pour une uti

lisation conforme à l'usage prévu et aux caractéristiques techniques. Toute utilisation autre de l'appareil est considérée comme non conforme.

Les apparêils électroniques ne doivent pas être éliminés avec les ordures menagères. Au sein de l'Union europeenne, ils doivent être éliminés conformément à la directive 2002/96/CE du Parlement européen et du Conseil européen du 27 janvier 2003 relative aux déchets electriques et électroniques. Mettez cet apparéil en fin de vie au rebut conformément aux réglementations en vigueur.

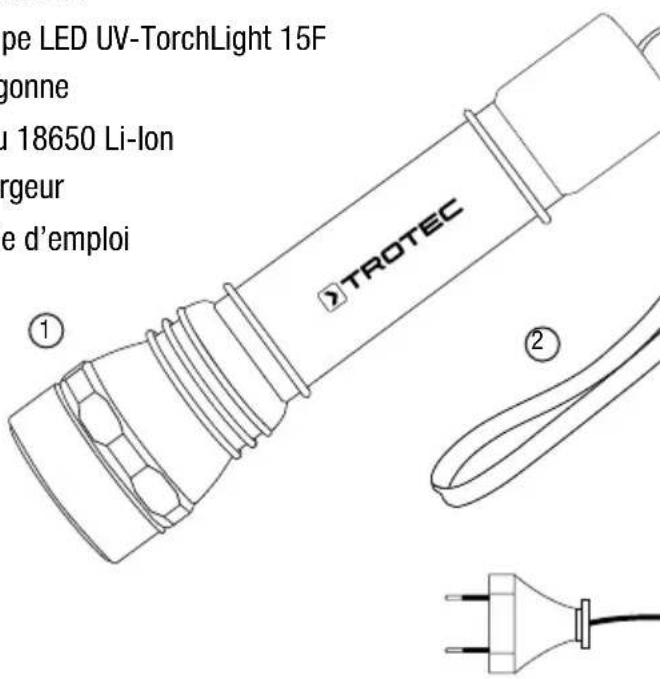

03. Contenu de la livraison

Contrôler le contentu de la livraison

Il convient de contrôler la lampe à la livraison. Si le contenu de la livraison est visiblement endommagé ou en cas de défaut, entrez immidiatement en contact avec le transporter.

Lampe LED UV-TorchLight 15F
Dragonne
Accu 18650 Li-Ion
Chargeur
Mode d'emploi

(3)

(5)

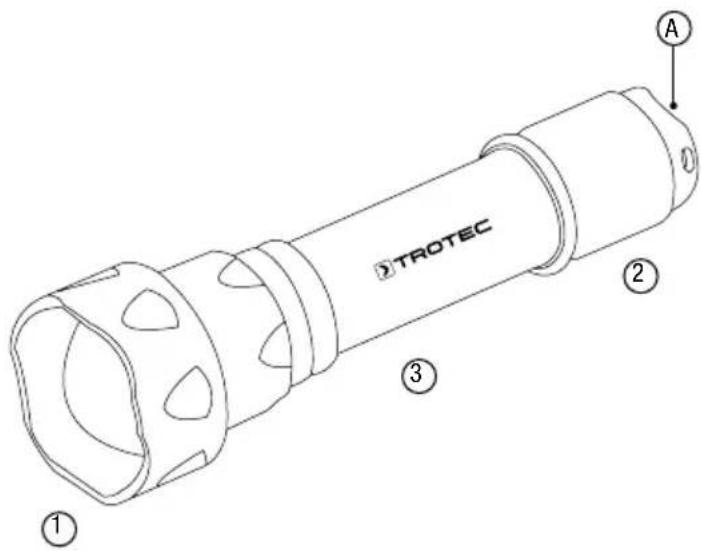

04. Éléments de commande, affichage, branchements

1 Rereflecteur avec focale
Couvercle du compartment pile
3 Poignée
A Bouton ON/OFF

FR

05. Mise en service et fonctionnement

Mise en place de l'accu

Dévissez l'embout 2 de la lampe de poche et insérez l'accu 18650 Li-lon ou les piles 2 CR123A fournis, le pôle positif vers l'avant de la lampe. Revissez le bout de la lampe.

Mise en marche/arrêt

Pour une lumière-temporaire: appuyer légarement sur le bouton A.

Pour une lumière permanente: appuyer fortement sur le bouton A. Appuyer à nouveau sur le bouton pour eteindre la lampe.

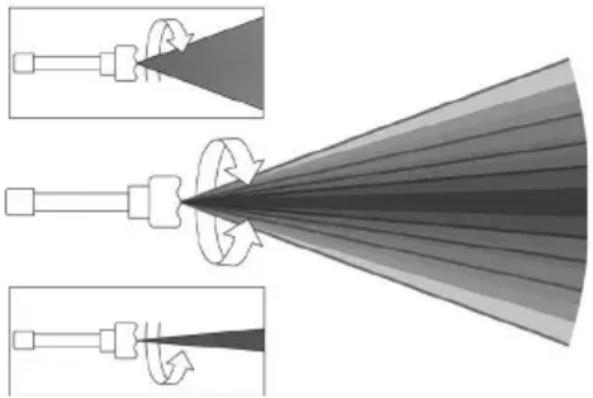

Régler la facale

Tournez la tête de la lampe 1 pour changer de mode lumineux. N'utilisez pas la focalisation sous l'eau, sinon l'eau pourrait PENETRER dans la lampe!

Vérifiez que la lampe fonctionne : insérez les piles fournies et mettez-la en marche.

Dirigez la lampe à env. 1 m par ex. vers un billet de banque ou un autre object contenant des substances réagissant aux ultraviolets. Si la lampe fonctionne, les substance réagissant aux UV deviennent nettement visibles.

Modifiez à présent la puissance lumineuse de la lampe de la plus faible à la plus forte, puis inersection pour tester.

Observe simultanément la modification de l'intensité de rayonnement. Renouvelez l'opération avec des objets éloignés de plusieurs mètres pour arriver à reconnaître à distance la modification de l'intensité de rayonnement avec une focale modifiée. En principe : plus la lampe est focalisée, plus le champ de vision est étroit, mais plus les traces fluorescentes sont visibles à des distances plus éloignées. À l'inverse, une diffusion large ne permet pas de détecter les traces d'UV à distance, mais le champ de vision est plus large si les objets sont proches.

Chargement de l'accu 18650 Li-lon avec le chargeur fourni CH-01:

L'accu peut être chargeé à tout moment, peu importe le niveau de chargement. Pour le recharger, insérez l'accu dans le chargeur CH-01 avec le pole positif en direction du LED. Le LED rouge est allumé tant que l'accu se recharge. Le LED est vert quand l'accu est complètement rechargé.

Retirez l'accu du chargeur et retirez la fiche du chargeur de la prise de courant. Les accus Li-lon protégés contre les court-circuits de type 18650 doivent uniquement être recharges dans un chargeur CH-01 de type 18650!

L'accu fourni est déjà charge.

La durée de chargement est de max. 3,5 heures.

Chargez l'accu complètement si vous ne l'utilise pas pendant plus de 2 mois.

06. Conseils en cas de problème

Problème Cause	possible
Lampe de poche n'éclaire pas	accu / piles correctement installés avec le pôle positif vers la tête de la lampe ?
	accu / piles charges ?
	embout avec interrupteur bien visse ?

Conseil

Dévissez l'embout avec interrupteur, reliez le pole négatif de l'accu/de la dernière pile par ex. avec une agrafe de bureau à l'aluminium du compartment piles, si la lampe fonctionne, l'interrupteur est défectueux.

Celui-ci est disponible sur demande.

Si la lampe de poche ne fonctionne toujours pas, veuilles contacter notre service conseil Trotec ([phone]).

1. Caracteristiques techniques

Lampe de poche UV à LED de haute performance
Article n° 3.510.011.005
Lampe	Type LED
	Longueur d'onde	UV-A, peak 365 nm
	Durée de vie env.	6.000 h
Intensité(à une distance de 38 cm)*	Faisceau XL 2.890 μW / cm2(Ø 250 mm)
	Faisceau large L	10.030 μW / cm2(Ø 150 mm)
	Faisceau moyen M	22.560 μW / cm2(Ø 100 mm)
	Faisceau étroit S	38.420 μW / cm2(Ø 60 mm)
	Lumière LED 55.480 μW / cm2(Ø 30 mm)

Alimentation	Accu intégré
	Pile accu 3,7 V Li-on
	Temps d'utilisation	>2h
	Temps de chargement	≈3,5 h
Protection indices de		protection IPX7
Temps de démarrage <1 s
Type poignée Lampe de		poche
Caracteristiques physiques	Poids env. 232 g	(pile comprise)
	Boîtier aluminium	anodisé
Contenu de la livraison	Standard lampe UV-Torchlight 15F avec accu, chargeur, mode d'emploi

08. Maintenance et entretien

Entretien des joints toriques

Veillez à ce que les joints toriques, ainsi que la surface de joint soit propres. Un entretien des joints toriques avec de la vaseline prolonge leur durée de vie.
