BE 15 - Détecteur TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de tension alternative
Marque	Trotec
Modèle	BE 15
Poids	48,5 g
Alimentation	2 piles AAA (micro) 1,5 V
Plage de détection (niveau 1)	200 V à 1000 V AC
Plage de détection (niveau 2)	24 V à 1000 V AC
Catégorie de surtension	CAT III 1000 V / CAT IV 600 V
Degré de pollution	2
Température d'utilisation	0 °C à 40 °C (80 % HR max.)
Température de stockage	-10 °C à 60 °C (80 % HR max.)
Indication visuelle	LED rouge clignotante sur la pointe de mesure
Indication sonore	Bip répétitif
Lampe de poche	LED intégrée
Fonctions supplémentaires	Détection de rupture de câble, test fonctionnel
Mise en marche	Touche marche/arrêt avec changement de sensibilité
Nettoyage	Chiffon humide doux, pas de solvants
Réparabilité	Ne pas modifier, contacter le fabricant
Accessoires fournis	2 piles AAA, notice succincte
Stockage	Au sec, à l'abri du gel et de la chaleur, retirer les piles
Sécurité	Ne pas utiliser en atmosphère explosive, ne pas toucher de pièces sous tension

FOIRE AUX QUESTIONS - BE 15 TROTEC

Comment utiliser le détecteur BE 15 pour vérifier la présence de tension ?

Allumez l'appareil avec la touche marche/arrêt. Approchez la pointe de mesure du conducteur. Si une tension alternative est présente, la pointe clignote en rouge et un bip retentit. Effectuez d'abord un test fonctionnel sur une source connue.

Quels sont les deux niveaux de sensibilité et comment les changer ?

Le niveau 1 détecte de 200 V à 1000 V, le niveau 2 de 24 V à 1000 V. Pour passer au niveau 2, appuyez brièvement sur la touche marche/arrêt après la mise en marche : la pointe passe au orange.

Comment remplacer les piles du BE 15 ?

Éteignez l'appareil. Appuyez sur le clip et tirez le couvercle du compartiment à piles vers l'arrière. Insérez deux piles AAA 1,5 V en respectant la polarité. Refermez le couvercle jusqu'au clic.

Comment nettoyer le détecteur de tension ?

Utilisez un chiffon humide, doux et non pelucheux. Évitez les solvants, alcool ou nettoyants abrasifs. Ne laissez pas pénétrer d'humidité dans le boîtier.

Quelles sont les précautions de sécurité à prendre ?

Ne l'utilisez pas en atmosphère explosive, en milieu humide ou si vos mains sont mouillées. Vérifiez l'appareil avant usage. Ne touchez pas de pièces sous tension. Respectez les catégories de surtension CAT III 1000 V et CAT IV 600 V.

Le BE 15 détecte-t-il le courant continu (DC) ?

Non, l'appareil est conçu uniquement pour la détection de tensions alternatives (AC). Il ne convient pas à la mesure exacte de tension ni à la détection de courant continu.

Comment tester le bon fonctionnement avant mesure ?

Approchez la pointe de mesure d'une source de tension connue (ex. prise secteur). Si la pointe clignote en rouge et un bip retentit, l'appareil fonctionne correctement.

Comment utiliser la lampe de poche intégrée ?

Maintenez enfoncée la touche marche/arrêt lampe de poche (numéro 3). La LED s'allume tant que vous appuyez. Relâchez pour éteindre.

Comment stocker l'appareil lorsqu'il n'est pas utilisé ?

Stockez-le au sec, à l'abri du gel et de la chaleur, à l'écart de la poussière et du soleil direct. Retirez les piles si l'appareil reste inactif longtemps. Température de stockage : -10 °C à 60 °C.

Que faire en cas de dysfonctionnement ?

Ne modifiez pas l'appareil. Adressez-vous au fabricant Trotec pour tout dépannage ou contrôle. Les pièces détachées ne sont pas disponibles au détail.

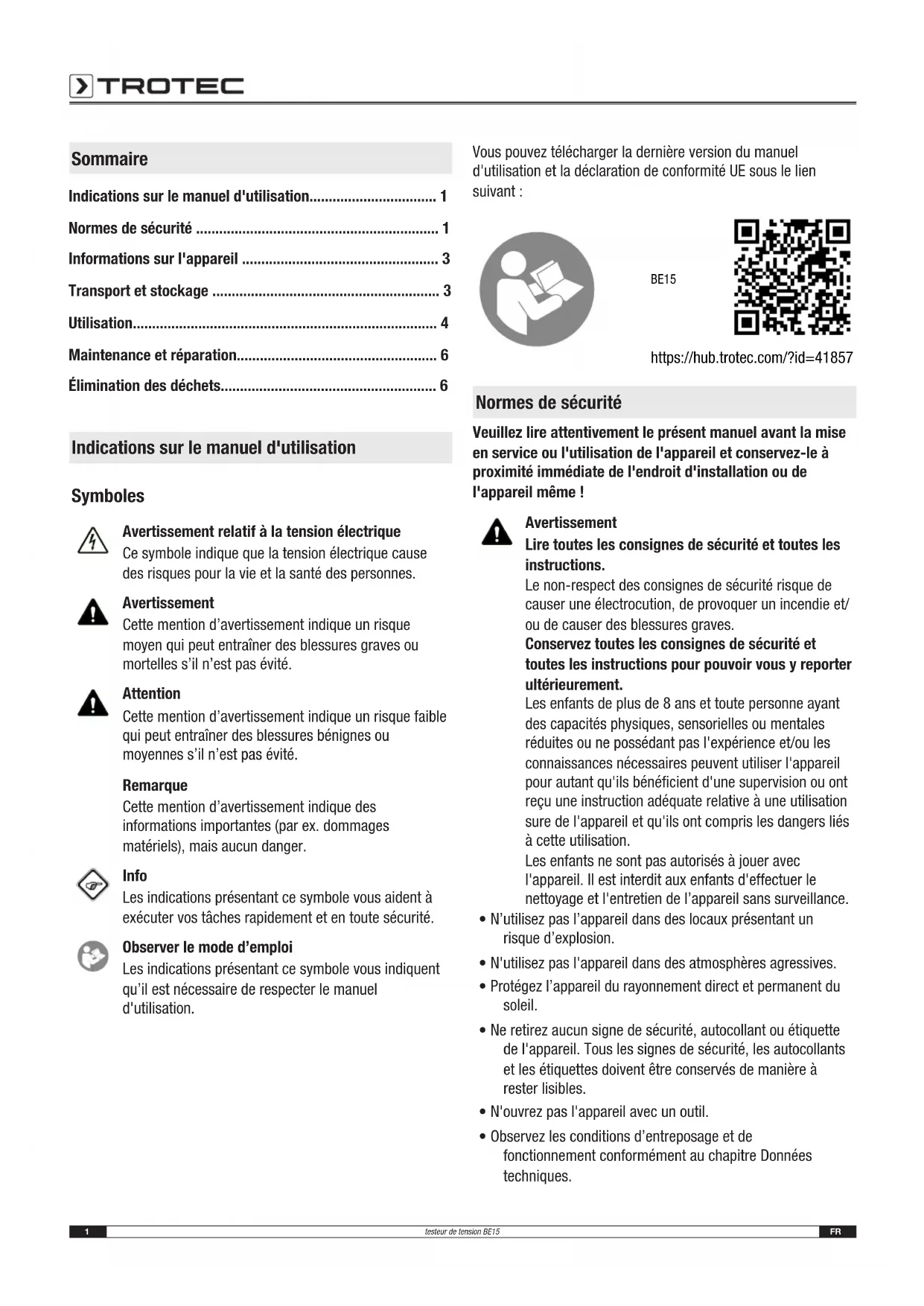

MODE D'EMPLOI BE 15 TROTEC

Indications sur le manuel d'utilisation.... 1

Normes de sécurité .... 1

Informations sur l'appareil .... 3

Transport et stockage 3

Utilisation....4

Maintenance et réparation.... 6

Élimination des déchets.... 6

Indications sur le manuel d'utilisation

Symboles

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications présentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.

Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sous le lien suivant :

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate de l'endroit d'installation ou de l'appareil même !

Avertissement

Lire toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie et/ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

- N'utilisez pas l'appareil dans des locaux présentant un risque d'explosion.

- N'utilisez pas l'appareil dans des atmosphères agressives.

- Protégez l'appareil du rayonnement direct et permanent du soleil.

- Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.

• N'ouvrez pas l'appareil avec un outil.

- Observez les conditions d'entreposage et de fonctionnement conformément au chapitre Données techniques.

Utilisation conforme

Veuillez utiliser l'appareil exclusivement pour la détection de tensions alternatives, tout en respectant les caractéristiques techniques.

Pour utiliser l'appareil de manière adéquate, utilisez uniquement les accessoires homologués de Trotec ou les pièces de rechange de Trotec.

Utilisation non conforme

L'appareil ne convient pas à la mesure exacte de tension. N'essayez pas de détecter les tensions continues avec l'appareil.

L'appareil ne doit pas être utilisé en zone explosive, en contact avec de l'eau ou en cas d'humidité de l'air élevée.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• être consciente des risques associés aux appareils électriques en environnement humide.
• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Risques résiduels

Danger

Électrocution provoquée par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détecter d'éventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous détectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés !

N'utilisez pas l'appareil lorsque le compartiment à pile ou le boîtier est ouvert.

Danger

Électrocution provoquée par un contact avec des pièces sous tension. Veuillez ne pas toucher d'éléments sous tension. Isolez les pièces voisines sous tension en les couvrant ou en les mettant hors tension.

Avertissement

Danger de suffocation !

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Avertissement

L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle ! Veuillez respecter les exigences relatives à la qualification du personnel !

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le détériorer.

Remarque

N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Informations sur l'appareil

Description de l'appareil

Le détecteur de tension détecte les tensions alternatives (AC) et les signale à l'utilisateur en activant une LED et une alarme sonore.

Il est possible d'utiliser l'appareil pour trouver une rupture de câble ou détecter la présence de tension alternative au niveau de fusibles, fils et câbles.

En outre, l'appareil de mesure est équipé d'une lampe de poche LED intégrée.

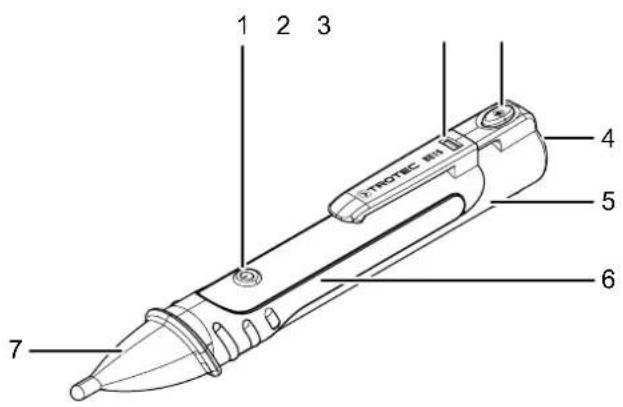

Représentation de l'appareil

N° Désignation
1 Touche marche/arrêt appareil et changement sensibilité
2 Clip
3 Touche marche/arrêt lampe de poche LED
4 Lampe de poche LED
5 Couvercle compartiment à piles
6 Compartiment à piles
7 Pointe de mesure

Caractéristiques techniques

Paramètre Valeur
Zone de reconnaissance 200 V AC à 1000 V AC24 V AC à 1000 V AC
Catégorie de surtension CAT III 1000 VCAT IV 600 V
Degré de pollution 2
Type de piles 2 piles AAA 1,5 V (micro)
Poids 48,5 g
Conditions ambiantes 0 °C à 40 °C à 80 % HR max.
Conditions de stockage -10 °C à 60 °C à 80 % HR max.

Composition de la fourniture

1 détecteur de tension BE15

2 piles AAA 1,5 V (micro)

1 notice succincte

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observez les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Utilisez une housse de protection adaptée pour le transport de l'appareil de mesure afin de le protéger contre les influences extérieures.

Stockage

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

• au sec et protégé du gel et de la chaleur
• dans un endroit protégé de la poussière et de l'exposition directe du soleil
• le cas échéant, protégé de la poussière par une housse
• La température de stockage correspond à la plage indiquée au chapitre Caractéristiques techniques.
  • retirer les piles de l'appareil

Utilisation

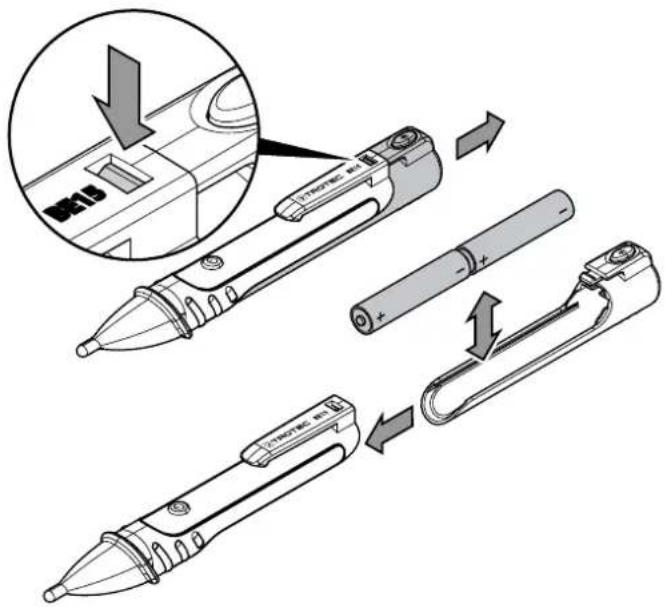

Mise en place des piles

Remarque

Veuillez vous assurer que la surface de l'appareil est sèche et que l'appareil est éteint.

Insérez les piles fournies avec l'appareil avant la première utilisation (2 piles AAA 1,5 V).

Pour insérer les piles dans l'appareil, procédez comme suit :

1. Appuyez sur le clip (2).
2. Tirez le couvercle du compartiment à piles (5) vers l'arrière.
3. Insérez les piles dans le compartiment à piles (6) en respectant la polarité.
4. Glissez le couvercle (5) sur le compartiment à pile jusqu'à ce que le clip (2) s'enclenche.

Mise en marche de l'appareil

1. Mettez l'appareil en marche en appuyant sur la touche marche/arrêt appareil (1).

⇒ Un court bip sonore retentit et la pointe de mesure (7) s'allume en vert.

Info

À la mise en marche, la sensibilité de mesure de l'appareil est toujours réglée sur la plage de 200 V à 1000 V. Pour détecter les tensions alternatives plus faibles, la sensibilité de l'appareil doit être passée au niveau 2 avant la mesure.

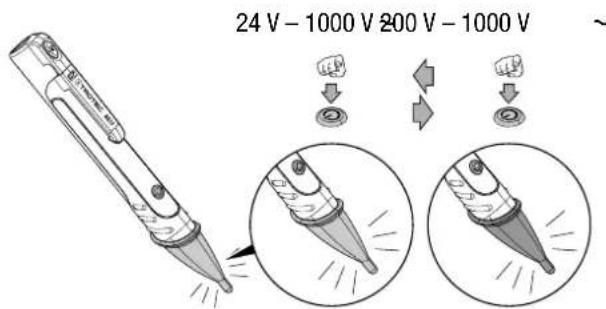

Réglage de la sensibilité de mesure

Le BE15 dispose de deux niveaux de sensibilité.

Niveau de sensibilité	Tension alternative détectable	Couleur de la LED pointe de mesure
1 200 V à 1000 V vert
2 24 V à 1000 V orange

Pour changer de niveau de sensibilité, procédez comme suit :

1. Mettez l'appareil en marche.
   À la mise en marche, la sensibilité de mesure de l'appareil est réglée sur la plage de 200 V à 1 000 V.
2. Appuyez une fois brièvement sur la touche changement sensibilité (1).
   → La pointe de mesure s'allume en orange et la sensibilité est réglée sur le niveau 2.
   → La sensibilité de l'appareil est maintenant réglée sur la plage de 24 V à 1000 V.

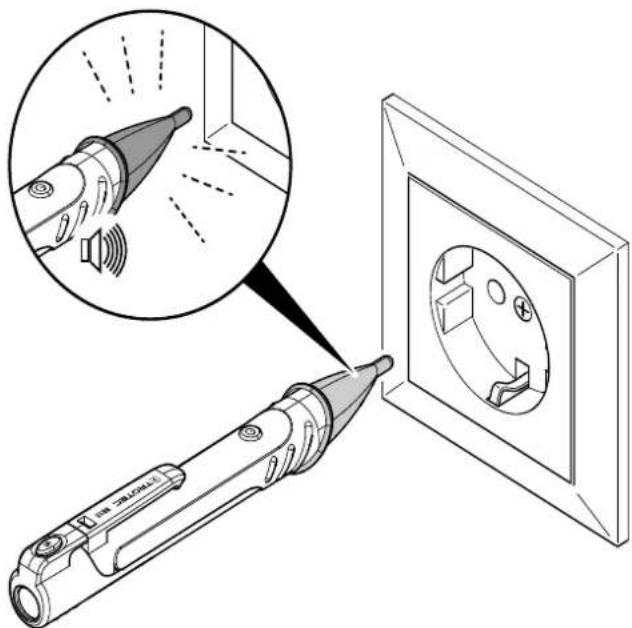

Test fonctionnel de l'appareil avant la mesure

√ Des piles chargées sont en place dans l'appareil.

1. Mettez l'appareil en marche.
2. Contrôlez le fonctionnement du testeur de tension avant chaque mesure. Pour ce faire, approchez la pointe de mesure (7) d'une source de tension connue.

→ La pointe de mesure (7) clignote en rouge.
→ Un bip répétitif retentit.
→ Vous pouvez maintenant utiliser l'appareil pour détecter les tensions alternatives.

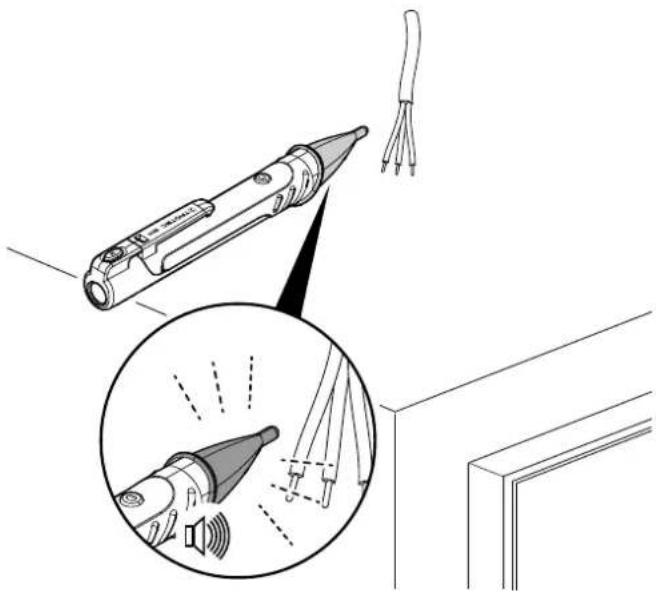

Détection d'une tension alternative

Après avoir testé de manière satisfaisante le fonctionnement de l'appareil, vous pouvez utiliser celui-ci pour détecter les tensions alternatives. À cette fin, procédez de la manière suivante :

√ Des piles chargées sont en place dans l'appareil.
√ Le fonctionnement de l'appareil a été testé avec succès.

1. Mettez l'appareil en marche.
2. Sélectionnez le niveau de sensibilité désiré.
3. Tenez l'appareil à proximité de la source de tension alternative à tester.

Si la source présente une tension alternative dans la plage correspondant à la sensibilité définie, la pointe de mesure (7) clignote et un bip répétitif retentit.

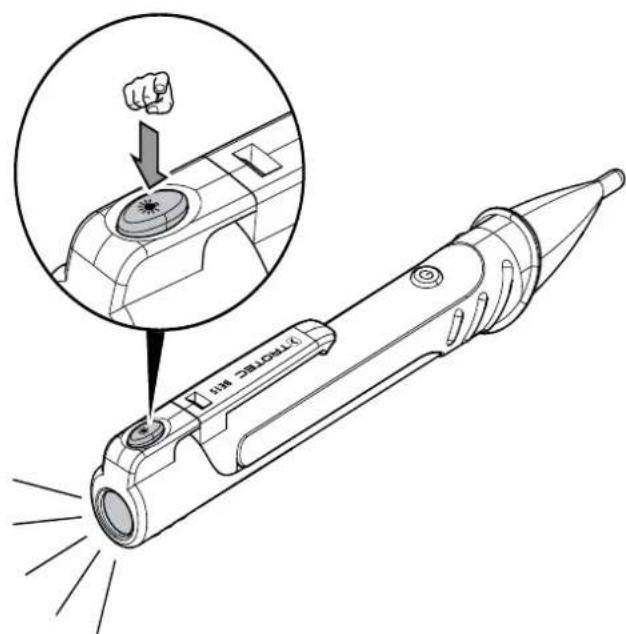

Allumage de la lampe de poche

Pour utiliser la lampe de poche, procédez comme suit :

√ Des piles chargées sont en place dans l'appareil.
1. Maintenez pressée la touche marche/arrêt lampe de poche LED (3).
→ La lampe de poche LED (4) reste allumée tant que la touche marche/arrêt lampe de poche LED (3) est pressée.
2. Relâchez la touche marche/arrêt lampe de poche LED (3) afin d'éteindre la lampe de poche LED.

Maintenance et réparation

Nettoyage

Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce que de l'humidité ne pénètre pas dans le boîtier. Évitez l'utilisation d'aérosols, de solvants, de nettoyants à base d'alcool ou de produits abrasifs et nettoyez uniquement l'appareil avec un chiffon imbibé d'eau claire.

Dépannage

Veuillez ne pas modifier l'appareil, ni monter des pièces de rechange. Veuillez vous adresser au fabricant pour faire dépanner ou contrôler l'appareil.

Élimination des déchets

Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet www.trotec24.com vous informe également sur les autres possibilités de retour que nous proposons.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.
