Caractéristique	Détails
Type d'appareil	Thermomètre infrarouge
Plage de mesure	-50 à 1200 °C
Précision	±1.5 °C ou ±1.5 %
Résolution	0.1 °C
Temps de réponse	500 ms
Distance de mesure	Rapport distance/point 12:1
Affichage	Écran LCD rétroéclairé
Fonctionnalités supplémentaires	Émission sonore, fonction de maintien de la mesure
Alimentation	Piles 9V
Dimensions	230 x 100 x 50 mm
Poids	300 g
Utilisation	Mesure de température sans contact pour divers matériaux

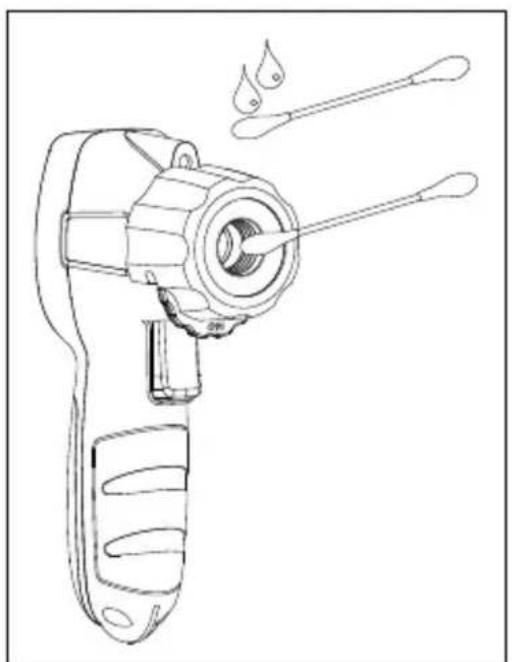

Maintenance	Nettoyage régulier de l'objectif, remplacement des piles
Sécurité	Ne pas diriger le faisceau vers les yeux
Garantie	2 ans

FOIRE AUX QUESTIONS - IRC120 Amprobe

Comment allumer l'Amprobe IRC120 ?

Pour allumer l'Amprobe IRC120, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil.

Que faire si l'écran de l'Amprobe IRC120 ne s'allume pas ?

Vérifiez d'abord que les piles sont correctement installées et chargées. Si l'appareil ne s'allume toujours pas, remplacez les piles.

Comment changer les unités de mesure sur l'Amprobe IRC120 ?

Pour changer les unités de mesure, appuyez sur le bouton 'Unités' jusqu'à ce que l'unité souhaitée soit affichée.

L'Amprobe IRC120 ne donne pas de lecture précise, que faire ?

Assurez-vous que les capteurs sont propres et en bon état. Si le problème persiste, effectuez une calibration de l'appareil selon le manuel d'utilisation.

Comment effectuer une calibration de l'Amprobe IRC120 ?

Pour calibrer l'Amprobe IRC120, référez-vous au manuel d'utilisation pour suivre les étapes spécifiques de calibration en fonction des mesures que vous souhaitez réaliser.

L'Amprobe IRC120 peut-il mesurer des températures élevées ?

Oui, l'Amprobe IRC120 peut mesurer des températures élevées, mais veuillez consulter le manuel pour connaître la plage de mesure maximale.

Comment nettoyer l'Amprobe IRC120 ?

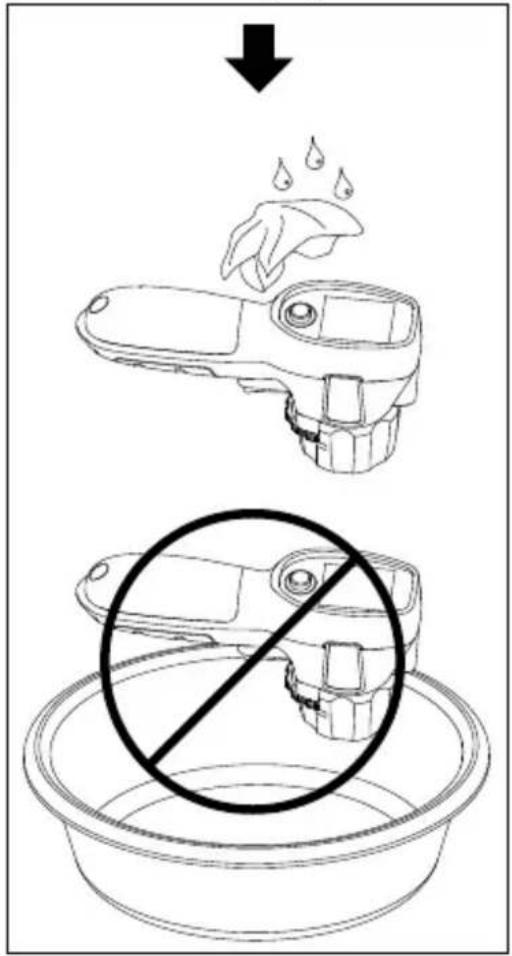

Pour nettoyer l'Amprobe IRC120, utilisez un chiffon doux légèrement humide. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Où puis-je trouver le manuel d'utilisation de l'Amprobe IRC120 ?

Le manuel d'utilisation de l'Amprobe IRC120 peut être téléchargé sur le site officiel d'Amprobe ou en contactant le service client.

Que faire si l'Amprobe IRC120 affiche un message d'erreur ?

Consultez le manuel d'utilisation pour connaître la signification du message d'erreur. En général, cela peut indiquer un problème avec le capteur ou une mauvaise utilisation.

L'Amprobe IRC120 est-il étanche ?

L'Amprobe IRC120 n'est pas étanche. Évitez tout contact avec l'eau ou les liquides pour assurer la longévité de l'appareil.

MODE D'EMPLOI IRC120 Amprobe

Caméra thermique avec UV et lampe de poche

Manuel de l'utilisateur

Garantie limitée et limitation de responsabilité

Votre produit Amprobe sera exempt de defaults de matériaux et de fabrication pendant un (1) an à compter de la date d'achat, sauf exigence contraire en vertu de la juridiction locale. Cette garantie ne s'applique pas aux fusibles, aux piles jetables ou endommagées par accident, à la négligence, à la mauvaise utilisation, à l'alteration, à la contamination ou aux conditions anormales d'utilisation ou de manipulation. Les revendeurs ne sont pas autorisés à prolonger toute autre garantie au nom de Amprobe. Pour une réparation au cours de la période de garantie, returnez le produit avec la preuve d'achat à un centre de service autorisé par Amprobe ou à un revendeur ou un distributeur Amprobe. Voir la section Réparation pour plus de détails. CETTE GARANTIE EST VOTRE SEUL RECOURS. TOUTES LES AUTRES GARANTIES - OU'ELLES SOIENT EXPLICITES, IMPLICITES OU JURIDIQUES - Y COMPRIS LES GARANTIES IMPLICITES D'ADAPTATION À UN USAGE PARTICULIER OU MARCHAND, SONT EXCLUES. LE FABRICANT NE SERA PAS RESPONSABLE DES DOMMAGES SPECIAUX, INDIRECTS, ACCESSOIRÉS OU CONSECUTIFS PROVENANT DE Toute CAUSE OU THEorie. Etant donné que certains pays ou états n'autorisent pas l'exclusion ou la limitation des garanties implicites ou des dommages directs ou indirects, cette limitation de responsabilité peut ne pas s'appliquer à vous.

Réparation

Tout produit Amprobe returné pour réparation sous garantie ou hors garantie ou pour l'étalonnage doit être accompagné des documents suivants :votre nom, le nom de votre société, votre adresse, votre numéro de téléphone et la preuve d'achat. De plus, veuillez inclure une brève description du problème ou du service demandé et incluez les cordons de mesure avec le compteur. Les frais de réparation ou de remplacement non garantis doivent être régés sous forme de cheque, mandat, carte de crédit avec date d'expiration ou bon de commande payable à Amprobe.

Réparation et remplacement couverts par la garantie - Tous les pays

Veuillez tire la déclaration de garantie et vérifier la pile avant de demander une réparation. Pendant la période de garantie, tout outil de vérification défectueux peut être returné à votre distributeur Amprobe pour un échange de produit identique ou similaire. Veuillez consulter la section « Où acheter » sur le site amprobe.com pour obtenir une liste des distributeurs près de chez vous. En outre, aux États-Unis et au Canada, les réparations sous garantie et les unités de remplacement peuvent également être envoyés à un centre de service Amprobe (voir adresse ci-dessous).

Réparation et remplacement non couverts par la garantie – États-Unis et Canada

Pour les réparations non couvertes par la garantie aux États-Unis et au Canada, l'appareil doit être envoyé à un centre de service Amprobe. Apperez Amprobe ou renseignez-vous auprès de votre point de vente pour les tarifs de réparation et de remplacement actuels.

États-Unis : Canada :

Amprobe Amprobe

Everett, WA 98203 Mississauga (Ontario) L4Z 1X9

Tél.: 877-AMPROBE (267-7623) Tél.: [phone]

Réparation et remplacement non couverts par la garantie - Europe

Les unités hors garantie européen ne peuvent être remplacées par votre distributeur

Amprobe/Beha-Amprobe pour une somme modique. Veuillez consulter la section « Ou acheter » sur le site beha-amprobe.com pour obtenir une liste des distributeurs pres de chez vous.

Beha-Amprobe

Division et marque déposée de Fluke Corp. (USA)

Allemagne Royaume-Uni Pays-Bas - Siège social*

In den Engematten 14 52 Hurricane Way Science Park Eindhoven 5110

79286 Glottertal Norwich, Norfolk 5692 EC Son

Allemagne NR6 6JB Royaume-Uni Pays-Bas

Telephone: [phone] Telephone: [phone] Telephone: [phone]

8009-0 256662

*Correspondance uniquement : aucune réparation ou remplacement à cette
adresse. Clients europeens, veuillez contacter votre distributeur.) **adresse de contact unique dans I'EEF Fluke Europe BV

TABLE DES MATIÈRES

SYMBOLES 3
CONSIGNES DE SECURITE 3
DEBALLAGE ET INSPECTION 5
FONCTIONS ET APPLICATIONS 5
NAVIGATION DE BASE 6
MODEMESURE 6
MODE MENU 8
Émissivité 8
UV/Lamp de poche 9
Visée laser 9
Memoire/Carte SD 10
Marqueurs chaud et froid 10
Marqueur de point central 11
Palette de couleurs 11
^ F / ^ 11
Mise hors tension automatique 12
Date et heures 12
SPECIFICATIONS 13
MAINTENANCE ET REMPLACEMENT DES PILES 14

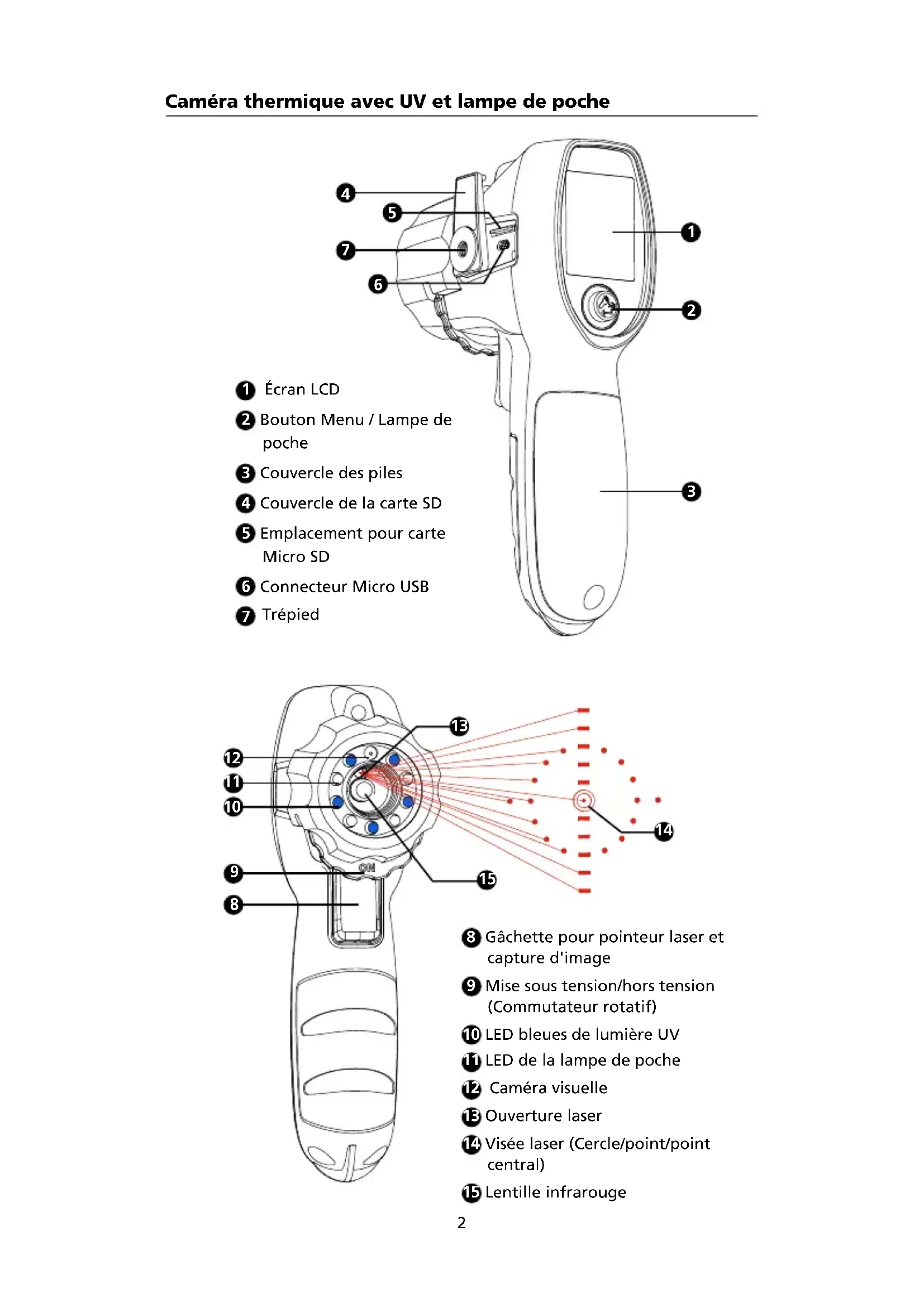

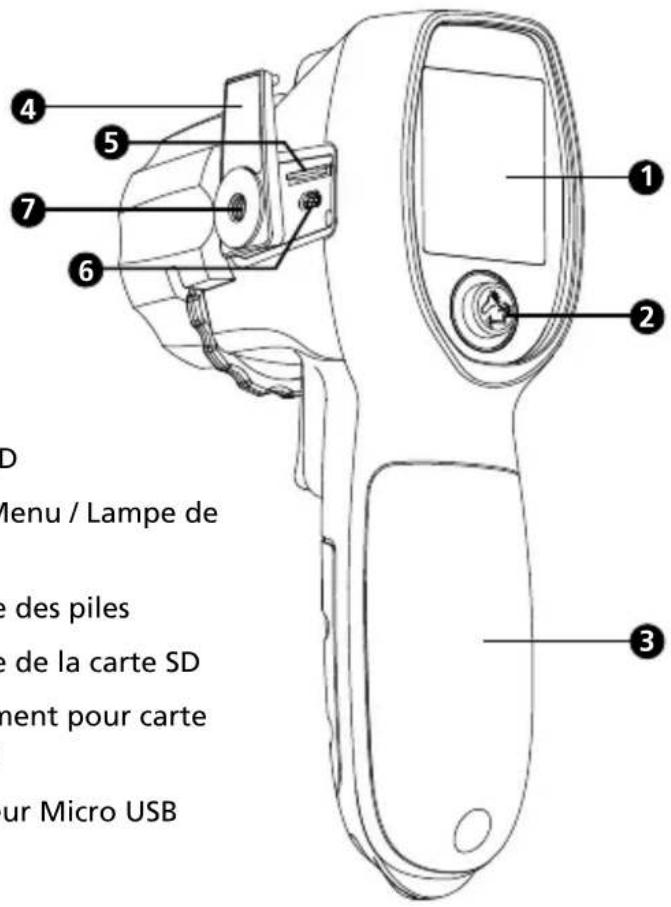

1 Écran LCD
Bouton Menu / Lampe de poche
3 Couvercle des piles
4 Couvercle de la carte SD
5 Emplacement pour carte Micro SD
6 Connecteur Micro USB
7 Trépied

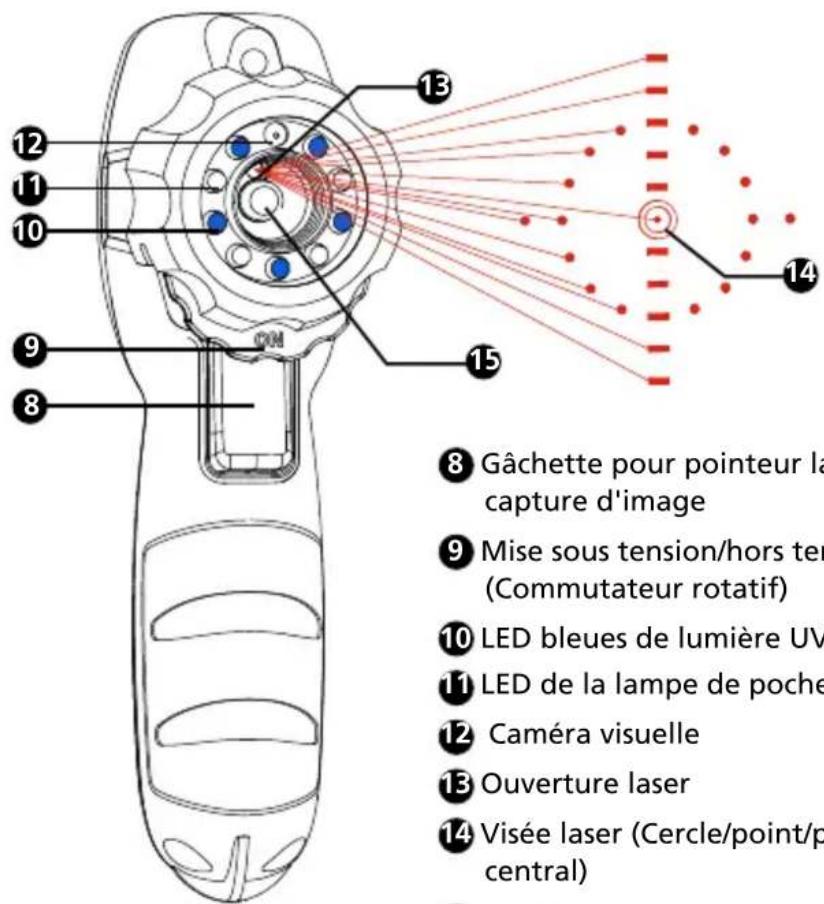

Gachette pour pointeur laser et capture d'image
9 Mise sous tension/hors tension (Commutateur rotatif)
10 LED bleues de lumière UV
LED de la lampe de poche
12 Camera visuelle
13 Ouverture laser
14 Visée laser (Cercle/point/point central)
Lentille infrarouge

SYMBOLES

A	Attention! Reportez-vous aux explications de ce guide.
B	Consultez la documentation de l'utilisateur.
C	AVERTISSEMENT! RAYONNEMENT LASER. Risque de dom-mages oculaires.
CE	Conforme aux directives européennes.
K	Conforme aux normes relatives aux CEM applicables en Corée du Sud.
O	Conforme aux normes australiennes.
I	Pile.

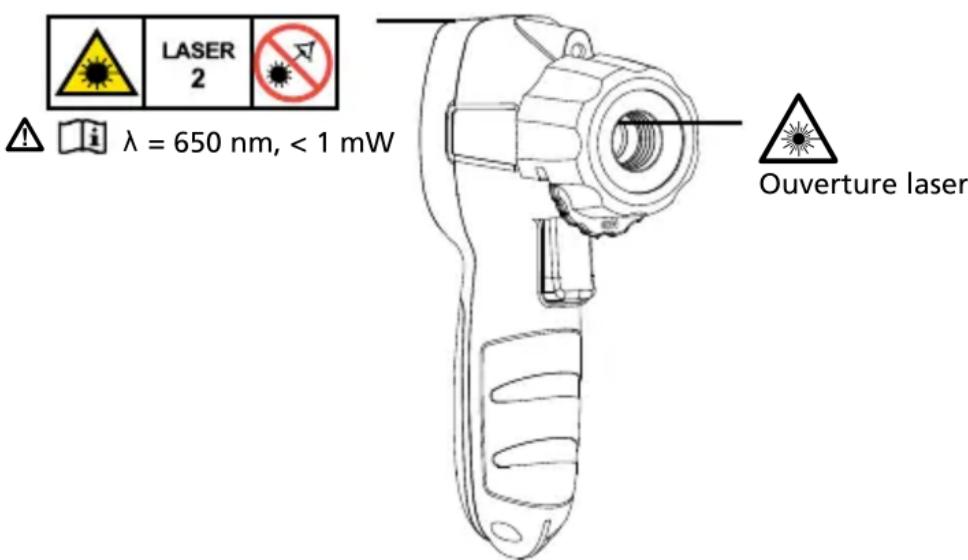

L	Indique un laser de Classe 2. NE REGARDEZ PAS DANS LE RAYON. La mention suivante peut apparaître avec le symbole sur l'étiquette du produit : "IEC/EN 60825-1:2014. Conforme à 21 CFR 1040.10 et 1040.11 sauf pour les déviations conformé-ment à l'avis Laser 50. Date : 24 juin 2007." De plus, le schéma suivant sur l'étiquette indique la longueur d'onde et la puis-sance optique : λ = xxx nm, x,xx mW.
M	Ce produit est conforme aux exigences de marquage de la directive DEEE. L'étiquette apposaee indique que vous ne doivent pas jeter ce produit électrique/electronique avec les déchets menagers. Catégorie du produit : Concernant les types d'équipements de l'Annexe I de la Directive DEEE, ce produit est classifié en tant que produit de catégorie 9 « Instrumentation de surveillance et de contrôle » . Ne jetez pas ce produit avec les déchets municipaux non triés.

CONSIGNES DE SECURITÉ

Un averissement identifie des conditions et des procédures dangereuses pour l'utilisateur. Une mise en garde identifie les conditions et les procédures qui peuvent endommager le produit ou l'équipment testé.

Avertissement

Pour éviter tout risque d'électrocution, de brûlure ou de blessure :

• Lisez toutes les informations de sécurité avant d'utiliser le produit.
• Lisez attentivement toutes les instructions.
  Utilisez le produit seulement comme indiqué, ou la protection fournie par le produit pourrait être compromise.
• N'utilise pas la produit pres d'environnements à gaz explosifs, à vapeur ou humides.
• Ne regardez pas dans le laser. Ne dirigez pas directement le laser vers des personnes, des animaux ou indirectement vers des surfaces réfléchissantes.
• Ne regardez pas directement dans le laser avec des instruments optiques comme des jumelles, téléscopes ou microscopes. Les instruments optiques peuvent cibler le laser et poser un danger pour les yeux.
• Utilisez le produit uniquement comme indiqué, sinon vous risquez d'être exposé à un rayonnement laser.

• N'utilise pas de lunettes de vision laser comme lunettes de protection laser. Les lunettes de vision laser sont utilisées uniquement pour obtenir une meilleure visibilité du laser sous une lumière vivie.

• N'ouvrez pas le produit pour une raison autre que remplaçer les piles. Le rayon laser risque d'endommager les yeux. Faites réparer le produit uniquement sur un site technique/agree.

• Vérifiez le fonctionnement du produit en effectuant une mesure sur une source de température connue. N'utilise pas le produit s'il ne fonctionne pas correctement ou normalement.
• N'utilisez pas le produit s'il est endommage.
• Consultez les informations relatives à l'émissivité pour les températures réelles. Des objets refléchissants peuvent faire baisser les relevés de la température réelle. Ils posit un risque de brûture.
• Retireez les piles si le produit n'est pas utilisé pendant une durée prolongée ou s'il est stocké à une température supérieure à 122 °F (50 °C). Si les piles ne sont pas衰退es, une fuite des piles peut endommager le produit.
• Afin de ne pas fausser les mesures, voirlez à remplaçer les piles lorsque le suivant de batterie faible s'allume
• Utilisez uniquement des piles alcalines AA et suivez toutes les consignes d'entretien des piles du fabricant.
• Ne laissez pas le produit sur ou à proximé d'objets à température elevée.
• Utilisation par des personnes compétentes uniquement.
• Faites réparer l'appareil par un réparateur agrée.

ATTENTION

Pour éviter toute blessure corporelle et pour une utilisation et une maintenance du produit en toute sécurité :

• Les piles contiennent des produits chimiques dangereux qui peuvent cause des brûlures ou exploser. En cas d'exposition à des produits chimiques, nettovez avec de l'eau et consultez un médecin.
  Assurez-vous que la polarité des piles est correcte pour éviter une fuite.
• Ne court-circuitez pas les bornes des piles ensemble.
• Maintenez les piles propres et sèches.

Pour éviter d'endommager le produit en cours de mesure, protégez-le de ce qui suit :

• CEM (champs electromagnétiques) provenant des dispositifs de soudage à l'arc et des chauffages à induction.
• Electricité statique.
• Choc thermique (du aux changements de température ambiente importants ou abrupts — attendez 30 minutes pour que le produit se stabilise avant utilisation).
• Ne laisses pas le produit sur ou à proximé d'objets à température elevée.

DEBALLAGE ET INSPECTION

Votre emballage doit contenir :

1 Camera thermique IRC-120 ou IRC-120-CN
3 Piles AA 1,5 V
1 Carte micro SD 2 G (installée)
1 Adaptateur de carte SD standard
1 Manuel de l'utilisateur
1 Dragonne

Si I'un de ces éléments est manquant ou endommagé, returnez l'emballage complet à votre point d'achat pour un échange.

Remarque: Les piles ne sont pas préinstallées. Veuillez consulter la section Maintenance et remplacement des piles pour des instructions supplémentaires.

Le produit est livré avec un protecteur d'écran en plastique fin sur l'affichage.

Veuillez le prisoner avant d'utiliser le produit.

• 5 en 1: lumière UV, lampe de poche, température infrarouge, image thermique et pointeur laser
• Les cinq LED UV détectent les colorants de détction de fujites*
• Pointeur laser pour indiquer le centre du champ UV
• Lampe de poche lumineuse pour éclairer les zones sombres
• Capacité de mémoire pour enregistrer les images thermiques
• Mélange d'image de carte thermique infrarouge à 0%, 25%, 50%, 75% et 100%
• Trois palettes de couleurs sélectionnables (échelle de gris, fer chaud et arc-en-ciel)
• Mesure de température du point central
• Sans mise au point
  Rapport de la distance au point de 20:1 en mesure IR
• Visée laser cercle/point/point central
• Emissivité régliable de 0,10 à 1,00
• Fonction Arrêt automatique
• Sélection °F ou °C
• Navigation intuitive avec une manette pour le menu à l'écran et les paramètres

• Les marqueurs chaud et froid identifient instantanément les points les plus chauds et les plus froids
  Trépied

• Les colorants de détention de fuites standard ne sont pas vendus par Amprobe.

Applications

• Mise en évidence des colorants de détction de fuites avec la lumière UV
• Localisation de la zone cible de mesure grâce à la visée laser
• Éclairage des zones sombres avec la lampe de poche
• Détermination des zones de déperdition et de dérive thermique
• Localisation des problèmes électriques et des appareils, des machines et des installations
• Vérification rapide des fonctionnalités et des performances des systèmes CVC/R
• Identification des problèmes liés à la température sur les connexions et les moteurs électriques

MODE MESURE

Prendre des mesures

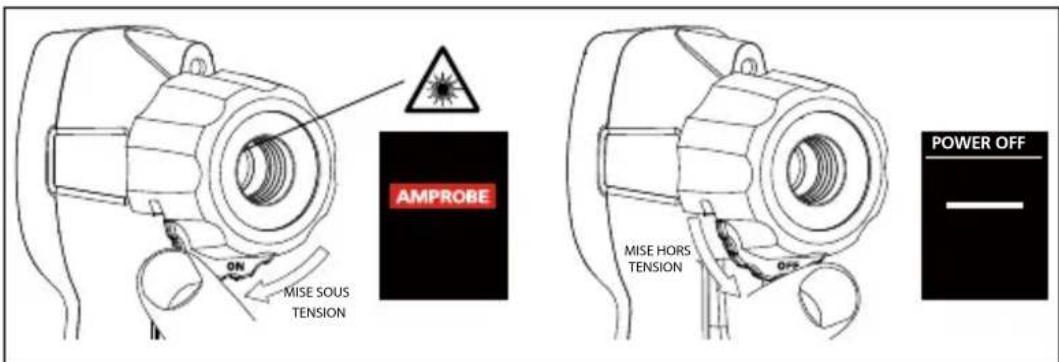

Mise sous tension/hors tension
Figure 1.1

Tournez la molette autour de la lentille vers la gauche pour allumer le produit. Pour l'eteindre, tournez vers la droite.

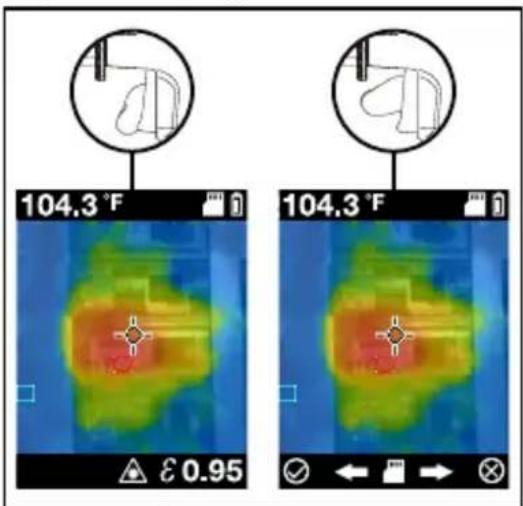

Capture d'image/Pointeur laser

Figure 1.2

Le produit est en mode mesure à la mise sous tension. Appuyez sur la gachette pour capturer une image et pour utiliser le pointeur laser afin de diriger vers la surface cible (le pointeur laser doit être activé dans le menu, voir Figure 2.3). Appuyez sur le bouton de navigation vers la gauche pour enregistrer l'image ou appuyez vers la droite pour annuler .

Remarque: Le laser est utilisé uniquement à des fins de visée et ne sert pas à mesurer la température.

Tenez le produit à 12 pouces (30 cm) de la cible ( >59^ / 15^ ) et à 2,4 pouces (6 cm) de la cible ( <59^ / 15^ ) pour obtenir la meilleure précision de température.

Remarque: Des rapports de la distance au point supérieurs nécessitant des zones cibles plus petites pour effectuer des mesures précises. Le rapport de la distance au point de ce produit est de 20:1.

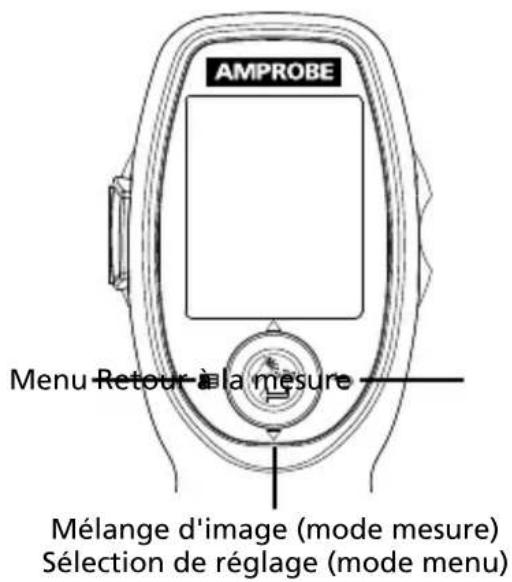

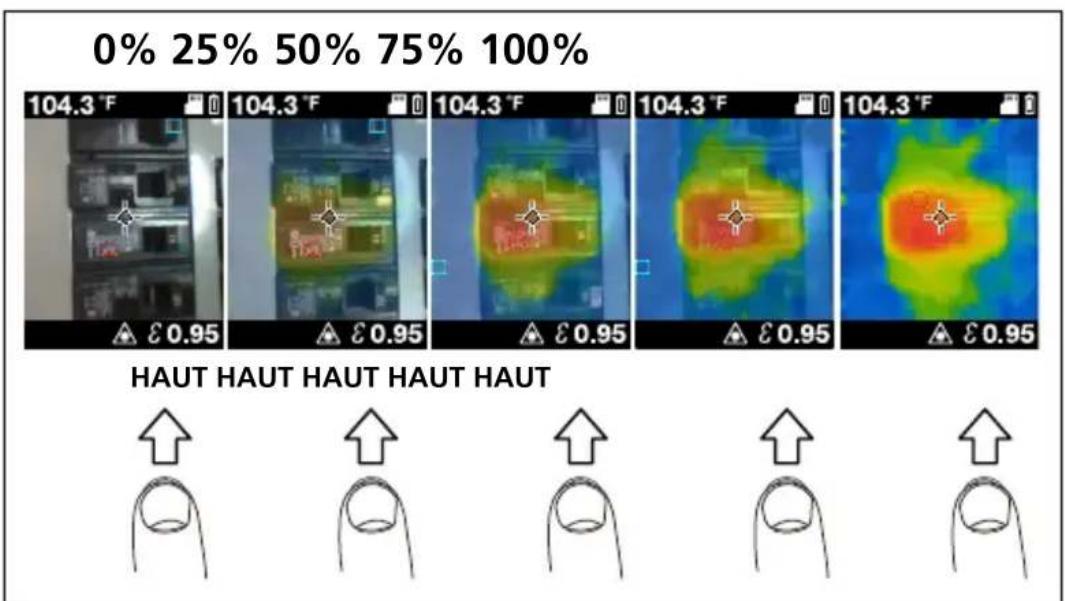

Mélange d'image

Figure 1.3

Le mélange peut être ajusté pour faciliter l'interprétablement entre les images infrarouge et visibles. Pour modifier le niveau de mélange entre 0 et 100% , appuyez sur le bouton d'alimentation vers le haut ou vers le bas en mode mesure.

Modification des paramètres dans le menu

Une fois le produit sous tension, acceded au menu en faisant un clic gauche sur le bouton d'alimentation. Les paramètres pouvant être modifiés complrennent l'émissivité, la lampe de poche, la lumière UV, la visée laser, les marqueurs chaud et froid, le marqueeur de point central, la palette de couleurs °F/°C, la mise hors tension automatique temporisée ainsi que la date et l'heure.

Les options activées apparaissent sous forme de carres bleus tandis que les options désactivées apparaissent sous forme de arrés noirs.

Émissivité

MENU

ENTREE

BAS HAUT

RETOUR À LA MESURE
Figure 2.1

L'émissibilité de la surface d'une matière décrit son efficacité à émettre de l'énergie sous forme de rayonnement thermique. Quantitativement, l'émissibilité est le rapport du rayonnement thermique provenant d'une surface sur le rayonnement provenant d'une surface noire ideale à la même température donné par la loi de Stefan-Boltzmann. Consultez le tableau 1 pour le réglage de l'émissibilité.

En mode mesure, le niveau d'émissivité est indiqué dans le coin inférieur droit de l'écran. L'émissivité peut être modifiée à des valeurs comprises entre 0,10 et 1,00 dans le menu.

Remarque: Avec des surfaces représentant une émissivité < 0.60 , la détermination fiable et uniforme des températures réelles devient problème. Plus l'émissivité est BASSE, plus une erreur potentielle est associée aux calculs de mesure de temperature du produit, même lorsque les ajustements de l'émissivité et de l'arrête-plan refléchi sont essayés et effectués correctement.

Tableau 1. Émissivité de surface nominale pour une mesure de température infrarouge sans contact précise.

Matière Valeur Matière Valeur		0,85 que**	0,95 0,95
Par défaut**** 0,95 Verre (plaque)
Aluminium* 0,30 Fer* 0,70
Amiente 0,95 Plomb* 0,50
Asphalte 0,95 Huile 0,94
Laiton* 0,50 Peinture 0,93
Céramique	0,95 Plastique**
Béton	0,95 Caoutchouc
Cuivre* 0,60 Sable
Aliments-congelés	0,90 Acier*
Aliments-chauds	0,93 Eau
			0,94
*Oxydé **Opaque, plus de 20 millièmes de pouce ***Naturel ****Réglage d'usine

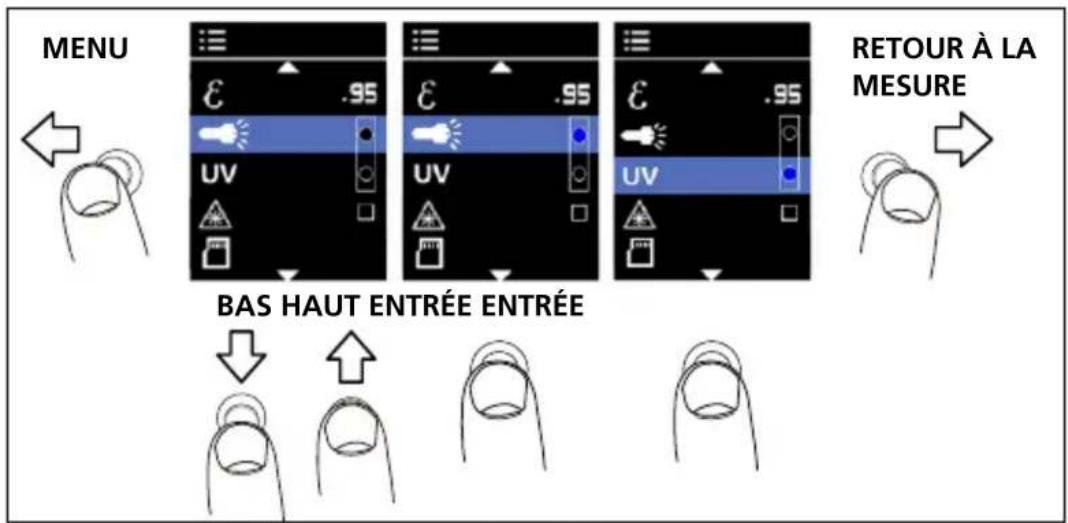

UV/Lamp de poche

Figure 2.2

La lampe de poche peut être allumée dans le menu ou en Maintenant le bouton de navigation enforcé pendant plus de 2 secondes.

La lumière UV éclaire par fluorescence dans les substances et sur les surfaces. Utilisé-la en combinaison avec les colorants UV pour contrôler la présence de fuites dans les systèmes automobiles et CVC.

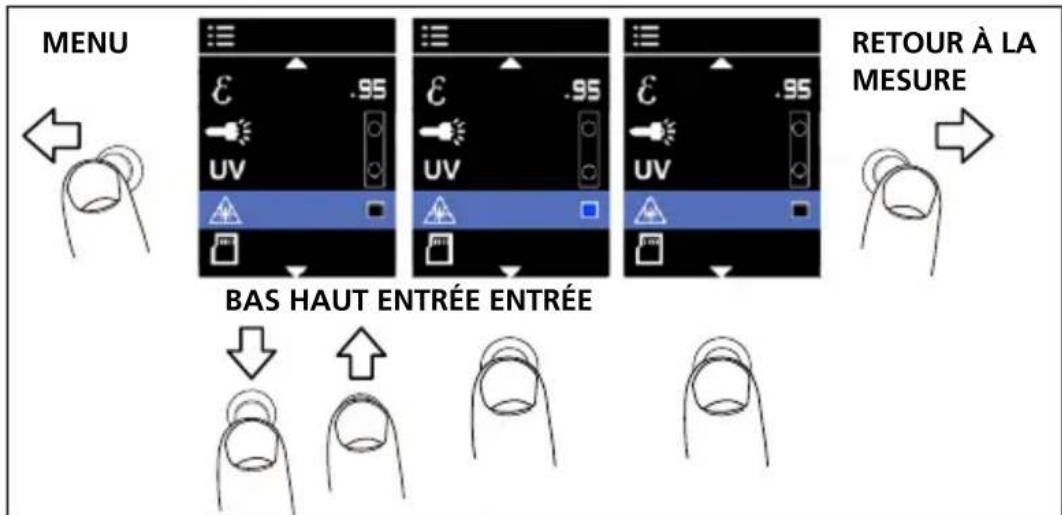

Visée laser

Figure 2.3

La visée laser procure une cible visuelle précise pour la mesure de température.

*Consultez INFORMATIONS DE SECURITE en pages 3 et 4 lors de l'utilisation du laser.

Une fois la visée laser activée dans le menu, returnez au mode mesure en appuyant sur le bouton de navigation vers la droite et appuyez sur la gachette pour activer la visée laser (voir page 7 : Capture d'image/Pointeur laser).

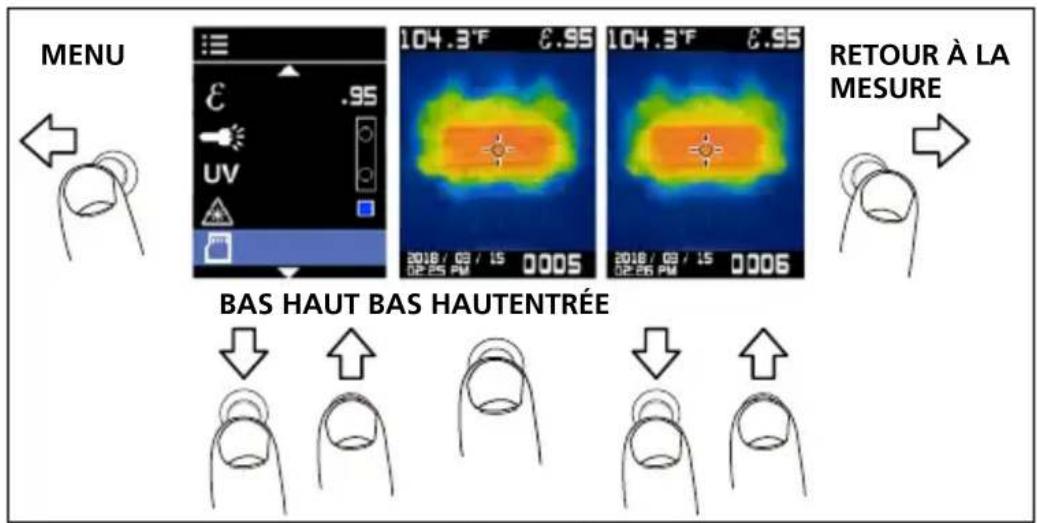

Memoire/Carte SD

Figure 2.4

Pour visualiser les images enregistrées, accédez à l'icone de la carte SD dans le menu. Les images les plus récentes apparaissent en premier. Parcourez les images en les faisant défiler vers le haut ou vers le bas.

Remarque: Les images ne peuvent pas etre supprimées ou renommées via l'interface IRC-120. Effectuez ces modifications en installing la carte SD dans un autre appeareil tel qu'un ordinateur.

La carte SD est installée dans le produit et nomme les photos enregistrés dans l'ordre numérique de 0001 à 9999. Accedez à la carte SD via le rabat mobile sur le côte du produit. Appuyez delicatement et relâchez la carte SD pour la retiree. Insérez-la dans l'adaptateur de carte SD puis dans un ordinateur pour télécharger les images enregistrées. Les images enregistrées peuvent également être téléchargées avec un cable USB micro B (non fourni). Accedez au port USB sous la carte SD. Il n'est pas nécessaire demettre le produit sous tension pour télécharger des images via la connexion USB.

Si vous obtenez cette erreur (x), la carte SD n'est pas insérée ou la mémoire de la carte SD est pleine. Si les images sont renommées, la carte SD peut être capable de stocker plus de 9999 images.

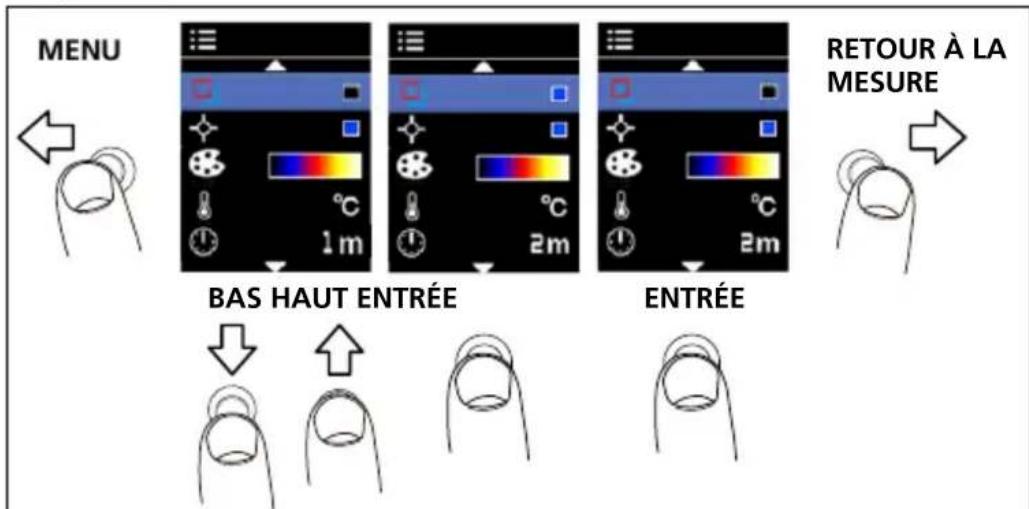

Marqueurs chaud et froid

Figure 2.5

Les marqueurs chaud (contour carré rouge) et froid (contour carré bleu) indiquent les emplacements des zones les plus chaudes et les plus froides dans une zone cible.

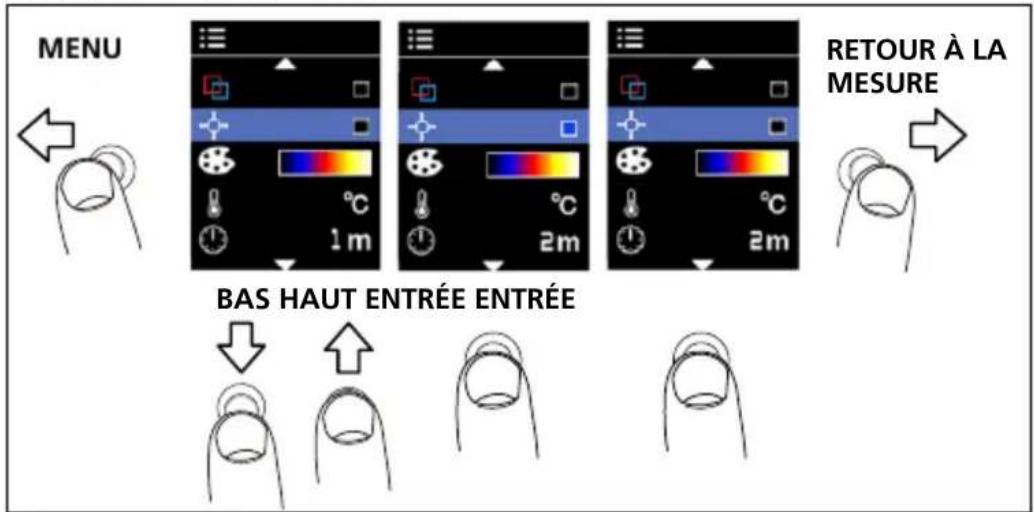

Marqueur de point central

Figure 2.6

Le marquee de point central indique le centre de la mesure du thermomètre infrarouge et apparait au centre de l'écran de mesure.

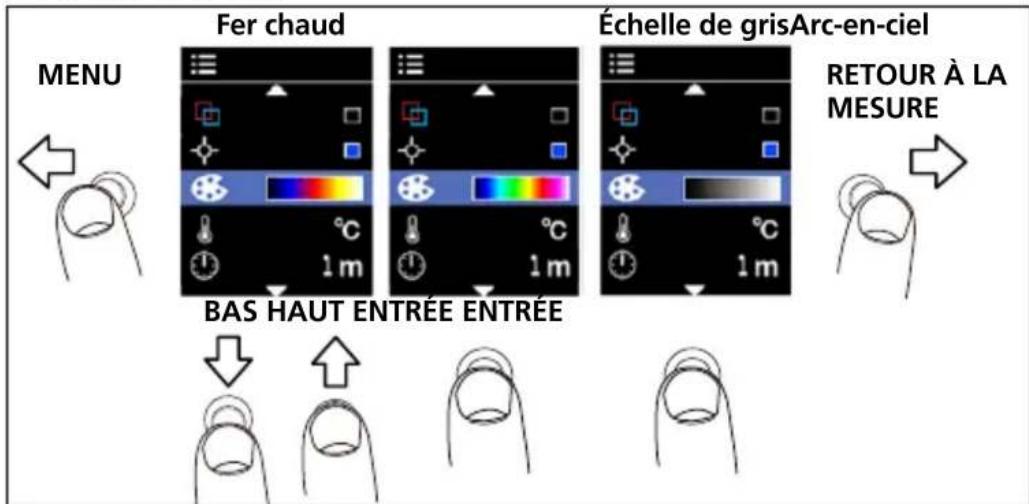

Palette de couleurs

Figure 2.7

La palette de couleurs peut être modifiée en fonction de l'application spécifique de la mesure. Cette option permet des visualisations différentes d'une image infrarouge en modifiant la presentation des fausses couleurs. Échelle de gris propose une presentation plus égale et linéaire des couleurs pour faire ressortir les détails, tandis que Fer chaud et Arc-en-ciel combinent un contraste élevé avec Échelle de gris.

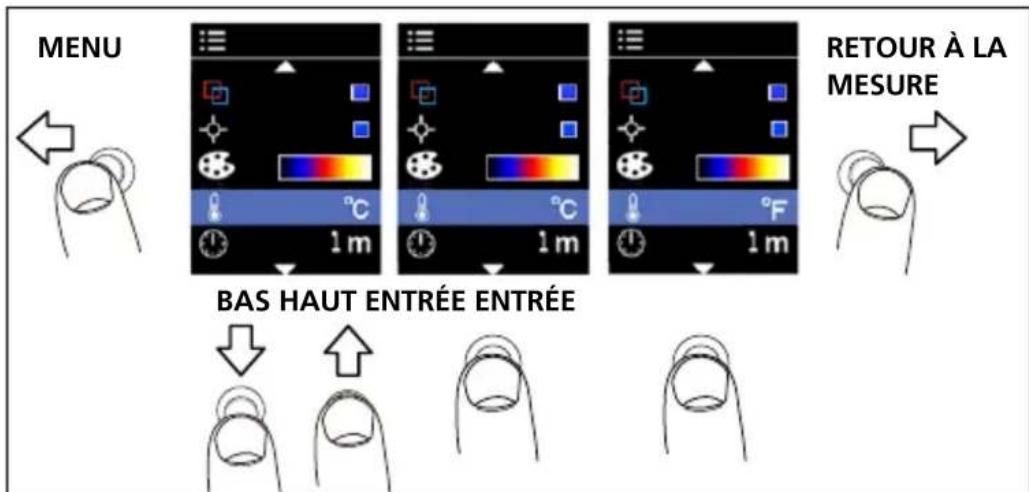

^ F / ^

Figure 2.8

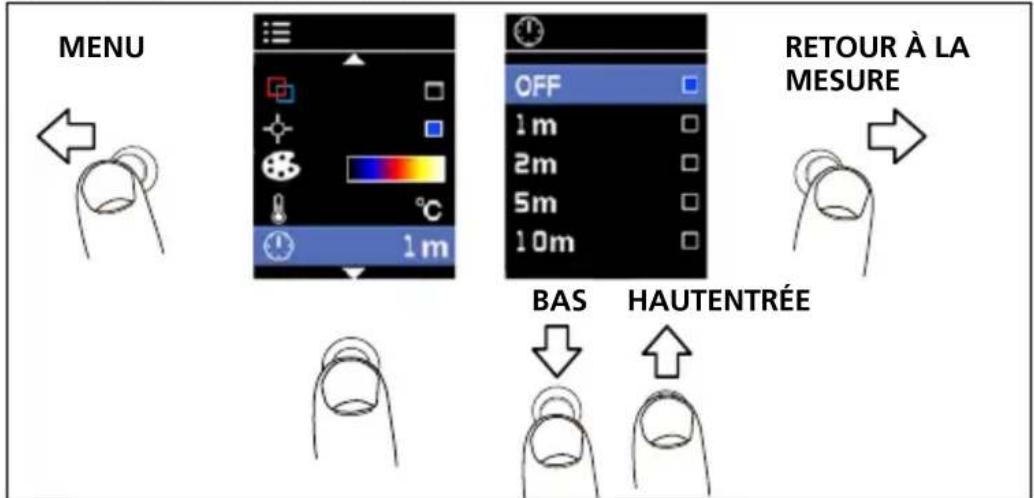

Mise hors tension automatique

Figure 2.9

Par défaut, le produit se met automatiquement hors tension après 1 minute. Pour désir que le produit se mettra hors tension après une période d'inactivité, modifiez les paramètres dans le menu.

Options disponibles pour le paramètre Mise hors tension automatique :

• ARRÉT (laamera ne s'éteint pas automatiquement)
• 1 m (1 minute)
• 2m (2 minutes)
• 5m (5 minutes)
• 10m (10 minutes)

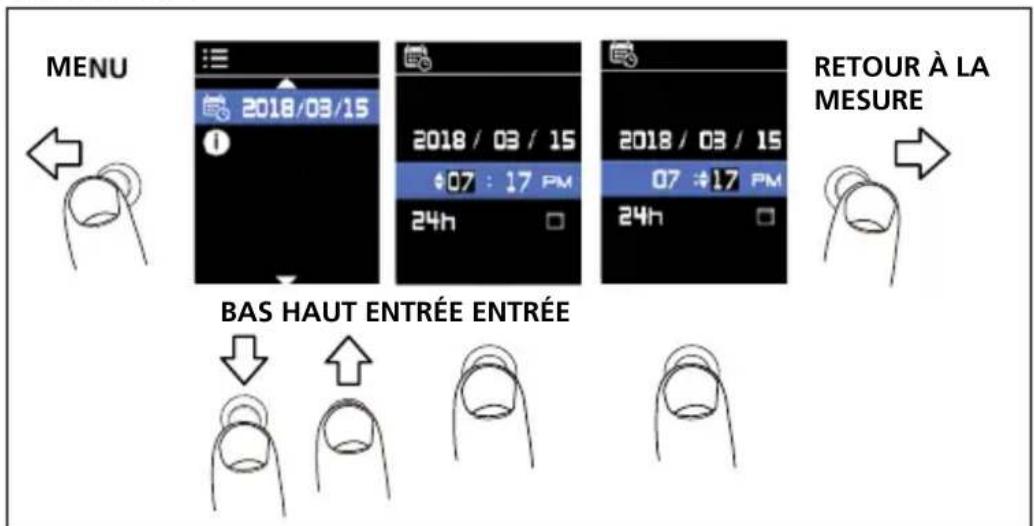

Date et heures

Figure 2.10

Appuyez sur le bouton de navigation pour editor le réglage de la date ou de l'heure, en basculant vers le haut et le bas jusqu'à ce que le nombre correct soit sélectionné. Appuyez vers la droite pour quitter le réglage et revenir au mode mesure.

Format de la date : AAAA/MM/JJ

Format de l'heure : AM/PM et 24 h selectionnable

SPECIFICATIONS

Lumière UV	5 LED bleues
Lampe de poche	4 LED
Visée laser	Laser cercle/point/point centralSortie < 1 mW, longueur d'onde 650 nm
Mesure de température	Oui, point central
Plage de température	14 °F à 932 °F (-10 °C à 500 °C)
Précision IR (géométrie d'étabonnage avec température ambiente de 23°C ± 2°C)	≥ 32 °F (≥ 0 °C): ± 4 °F (± 2 °C) ou ± 2 % de la lecture, en fonction de la valeur la plus élevé < 32 °F (< 0 °C): ± 6 °F (± 3 °C)
Résolution de l'affichage	0,2 °F / 0,1 °C
Répétabilité IR	± 0,8 % de la lecture ou ± 2 °F (± 1 °C), en fonction de la valeur la plus élevé
Coefficient de température	0,1 °C/°C ou ±0,1 %/°C de la lecture, en fonction de la valeur la plus élevé.
Distance au point	20:1
Taille minimum du point	8 mm
Temps de réponse (95 %)	< 125 ms
Réponse spectrale	8 μm à 14 μm
Émissivité	Réglable numérique de 0,10 à 1,00 par pas de 0,01
Image visuelle avec superposition de carte thermique infrarouge	Cinq modes de mélange (0 %, 25 %, 50 %, 75 % et 100 %)
Résolution d'image visuelle	16 384 pixels (128 x 128 pixels) (Pixels d'interpolation)
Résolution du détecteur IR	32 x 32 pixels
Champ de visée	33 ° x 33 °
Sensibilité thermique	150 mK
Système de mise au point	Sans mise au point
Palettes d'image	Échelle de gris (blanc chaud), Fer chaud et Arc-en-ciel
Marqueur chaud et froid	Oui
Marqueur de point central	Oui
Affichage	TFT couleur 1,77 po avec 128 x 160 pixels
Stockage des données	Taille des images stockées: 124 x 160 pixelsTaille des fichiers images: typique 40 KoNombre maximum d'images stockées: 9999
Température et humidité de fonctionnement	32 °F à 122 °F (0 °C à 50 °C)10 % à 90 % HR sans condensation à 86 °F(30 °C)
Température de stockage	-4 °F à 140 °F (-20 °C à 60 °C) sans piles
Alignement de l'image efficace visuelle sur IR	≥ 18 pouces (45 cm), optimal pour 1 m
Visée laser vers le centre de l'image visuelle	≥ 18 po (45 cm) typique
Visée laser vers le champ UV	Environ 18 po (45 cm) typique
Altitude de fonctionnement et de stockage	< 6561 pi (< 2000 m)
Résistance aux chutes	121,92 cm (1,2 m)
Vibrations et chocs	IEC 60068-2-6, 2,5 g, 10 à 200 Hz, IEC 60068-2-27, 50 g 11 ms
Alimentation	Trois (3) piles alcalines LR6 IEC AA 1,5 V
Durée de vie des piles	8 heures avec l'affichage en marche (Typique) Consommation électrique: 220 mA (Typique)
Mise hors tension automatique	Modes sélectionnables : ARRÊT, 1 minute, 2 minutes, 5 minutes et 10 minutes
Approbations d'agences	© © ©
Conformité en matière de sécurité laser	IEC 60825-1, Classe 2
Compatibilité electromagnétique	EN 61326-1 Corée (KCC) : Equipement de classe A (Équipement de diffusion et de communication industriel) [1] [1] Ce produit respecte les exigences pour les équipements à ondes electromagnétiques industriels (Classe A) et le vendeur ou l'utilisateur doit en tener compte. Cet équipement est destiné à être utilisé dans des environnementens professionnels et ne doit pas être utilisé à domicile.
Dimensions (H x I x L)	Environ 7,3 x 2,1 x 4,1 po (185 x 54 x 104 mm)
Poids	Environ 0,29 kg

MAINTENANCE ET REMPLACEMENT DES PILES

N'utilisez pas d'abrasifs, d'alcool isopropylique ou de solvants pour nettoyer le boitier ou le lentille/fenêtre. Si elle est utilisée et stockée correctement, la lentille infrarouge du produit ne doit nécessiter qu'un nettoyage occasionnel (Figure 3.1).

Si nécessaire, pour nettoyer la lentille :

1. Utilisez une pompé à air manuelle pour retarder delicatement la saleté ou les débris de la surface de la lentille.
2. Si la surface de la lentille nécessite un nettoyage supplémentaire, utilisez un chiffon à fibres fines, un chiffon microfibrés ou un coton-tige propre humidifié avec une solution d'eau savonneuse douce. Essuyez délicatement la surface de la lentille pour enlever les taches et les débris.
3. Essuyez avec un absorbant, un chiffon à fibres fines ou un chiffon microfibres propre.

Remarque: Les taches et la saleté peu importantes ne doivent pas affecter significativement les performances du produit. Cependant, de grosses rayures ou le retrait du revétement de protection de la lentille infrarouge peuvent affecter la qualité de l'image et la précision des mesures de la température.

Pour éviter des mesures incorrectes, remplacez les piles lorsque l'indicateur des piles affiche un niveau bas. Utilisez uniquement des piles alcalines AA et suivez toutes les directives d'entretien des piles du fabricant. Pour enlever les piles, assurez-vous d'abord que le produit est en position ARRET, puis dévissez le couvercle des piles. Lors de l'installation des piles, assurez-vous que la polarité des piles est correcte pour éviter une fuite. Maintenez les piles en visant le couvercle des piles pour le remettre en place (Figure 3.2).

Nettoyage

Remplacement des piles
Figure 3.2

Figure 3.1

IRC-120 IRC-120-CN
