MODE D'EMPLOI DB1C Kit EZVIZ

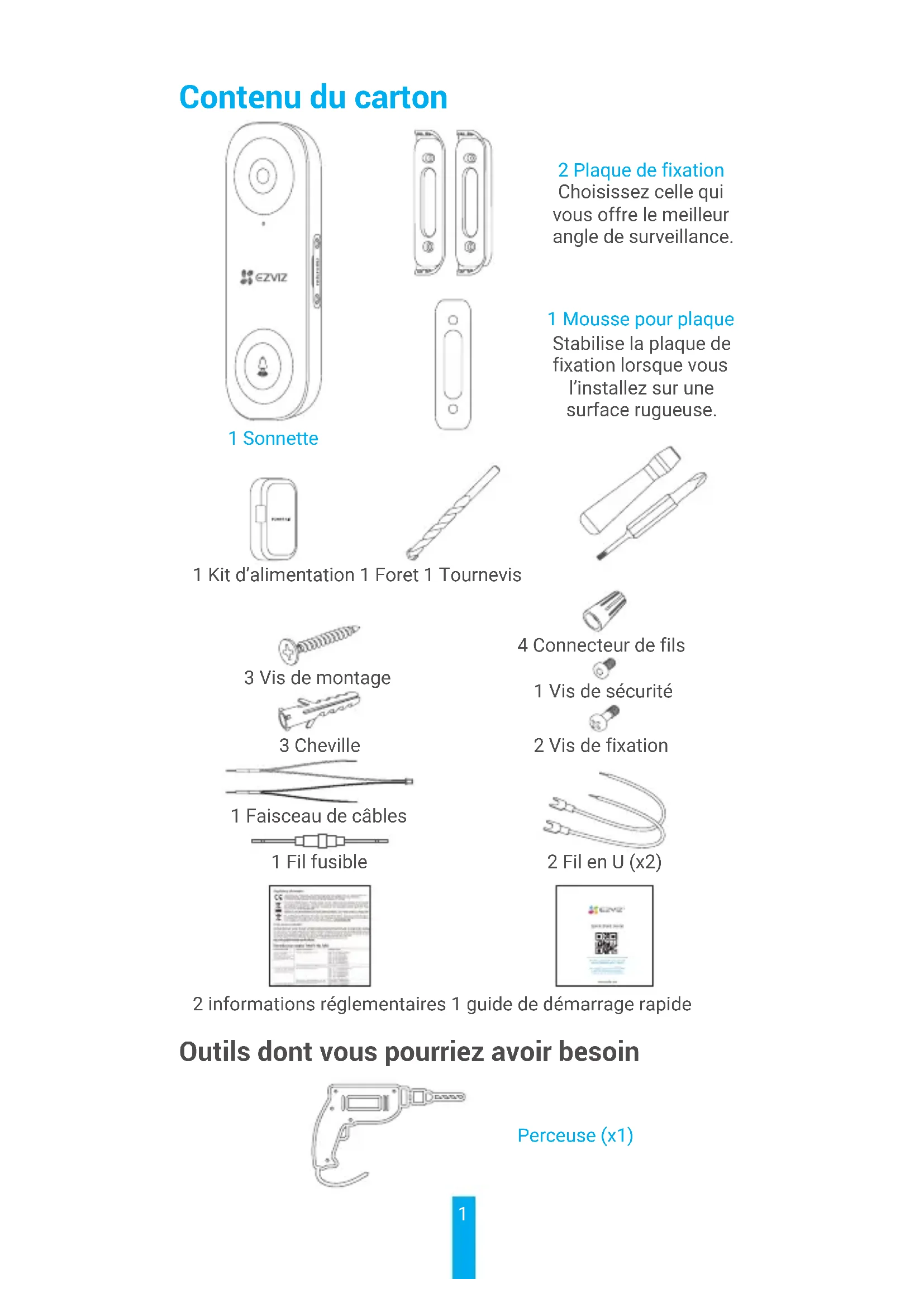

Contenu du carton 1Sonnette 2Plaque de fixation Choisissez celle qui vous offre le meilleur angle de surveillance. 1Mousse pour plaque Stabilise la plaque de fixation lorsque vous l’installez sur une surface rugueuse. 1Kit d’alimentation 1Foret 1Tournevis 3Vis de montage 3Cheville 4Connecteur de fils 1Vis de sécurité 2Vis de fixation 1Faisceau de câbles 1Fil fusible 2Fil en U (x2) 2informations réglementaires 1guide de démarrage rapide Outils dont vous pourriez avoir besoin Perceuse (x1)2 Notions de base Bouton de réinitialisation Microphone Sonnette de porte Indicateur lumineux CodeQR Cache Objectif Logement de carte microSD (derrière le cache) Haut-parleur Bornes Nom Description Indicateur lumineux Rouge

• Rouge fixe: la sonnette démarre.

• Clignotement rapide en rouge: anomalie de la sonnette (p. ex. erreur de carte microSD). Bleu

• Bleu fixe: la sonnette fonctionne correctement.

• Clignotement rapide en bleu: la sonnette est prête pour une connexion WiFi. Carte microSD (vendue séparément) Initialisez la carte dans l’application EZVIZ avant de l’utiliser. Bouton de réinitialisation Patientez 5secondes pour que le dispositif se réinitialise et accède au mode de configuration WiFi. Obtenez l’application EZVIZ

1. Connectez votre téléphone portable à un réseau Wi-Fi (conseillé).

2. Recherchez « EZVIZ » dans l’App Store ou Google Play

3. Téléchargez et installez l’application EZVIZ.

4. Lancez l’application et créez un compte utilisateur EZVIZ.3

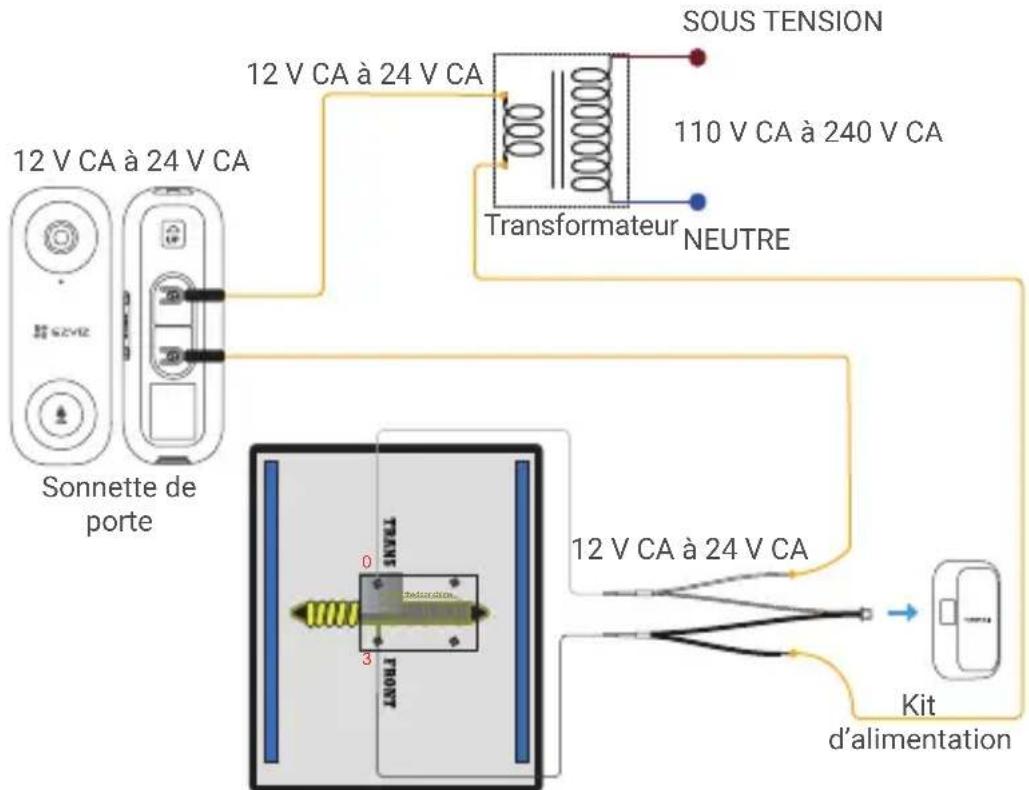

Présentation du câblage Sonnette EZVIZ avec carillon Si un carillon mécanique ou électronique est déjà installé chez vous, installez le kit d’alimentation et la sonnette, puis connectez les fils comme illustré sur le schéma ci-dessous. 12V CA à 24V CA 12V CA à 24V CA 12V CA à 24V CA 110V CA à 240V CA SOUS TENSION NEUTRE Transformateur Sonnette de porte Carillon mécanique/Carillon électronique Kit d’alimentation Coil of the door chime

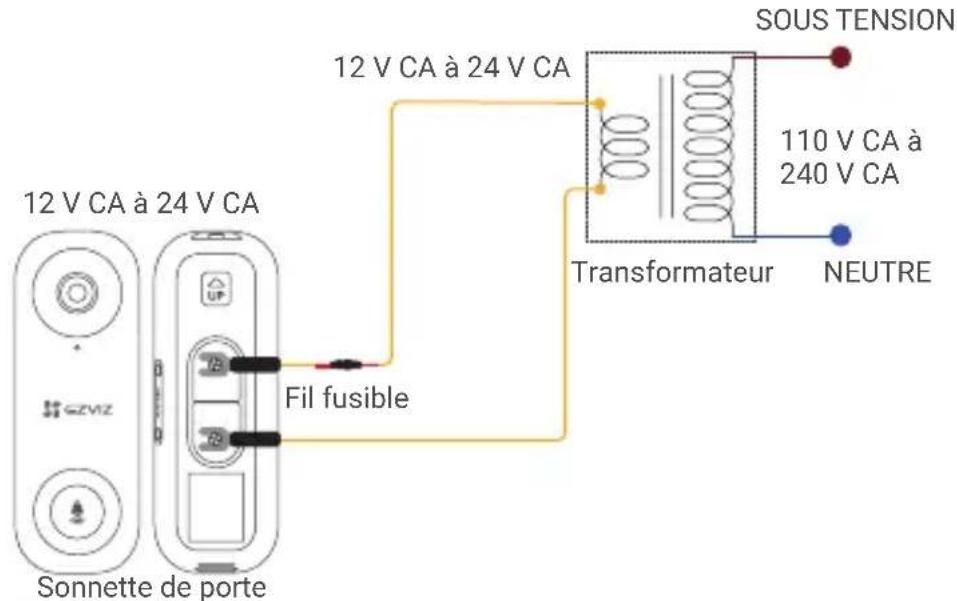

Sonnette EZVIZ sans carillon Si aucun carillon n’est installé chez vous, ignorez l’étape d’installation du kit d’alimentation, installez la sonnette, puis connectez les fils comme illustré sur le schéma ci-dessous. Fil fusible 12V CA à 24V CA 12V CA à 24V CA 110V CA à 240V CA SOUS TENSION NEUTRE Sonnette de porte Transformateur

• Nous vous recommandons d’installer un nouveau transformateur pour faire passer la sortie de 12 à 24volts.

• Veuillez vous reporter au guide de démarrage rapide de votre sonnette ou de votre transformateur pour des instructions d’installation détaillées.4 Installation du kit d’alimentation Le kit d’alimentation garantit que votre sonnette sera alimentée lorsqu’elle en aura besoin, n’oubliez donc pas de l’installer avant d’installer votre sonnette.

Coupez l’électricité au niveau du disjoncteur contrôlant le circuit de la sonnette.

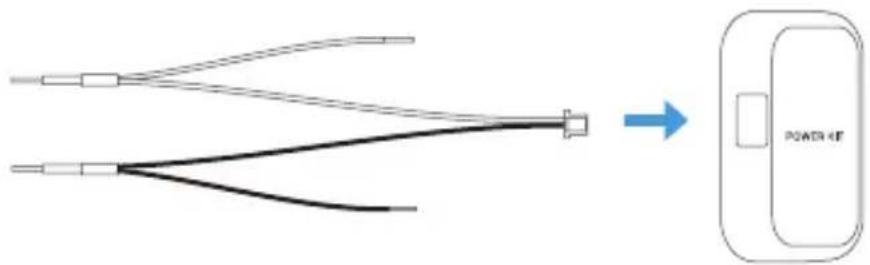

Insérez l’une des extrémités du faisceau de câbles dans le kit d’alimentation.

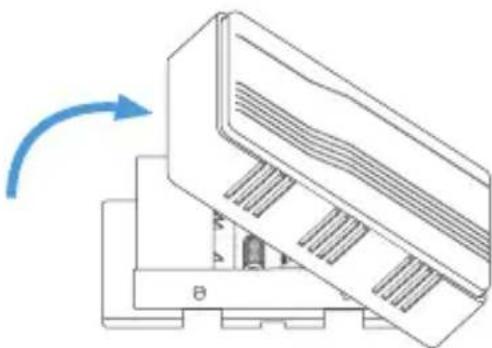

Retirez le cache de votre carillon mécanique.

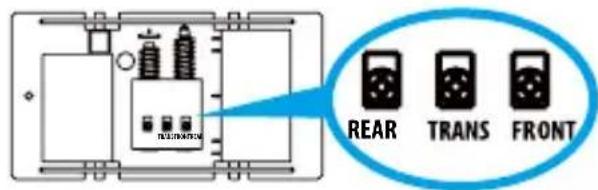

Retirez les fils existants des bornes TRANS et FRONT (ENTRÉE) du carillon. TRANSF RONTREAR REAR5

Connectez le faisceau de câbles aux bornes TRANS et FRONT (ENTRÉE) du carillon.

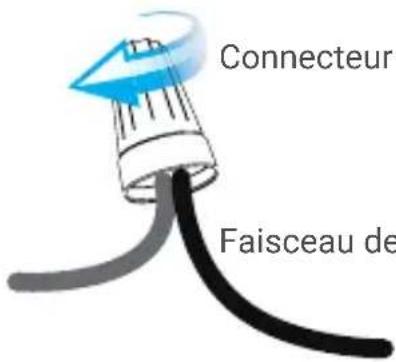

Insérez le fil de carillon existant et l’autre extrémité du faisceau de câbles dans le connecteur de fils et torsadez-les fermement. Répétez cette étape avec l’autre fil de carillon. Connecteur de fils Faisceau de câblesFil de carillon

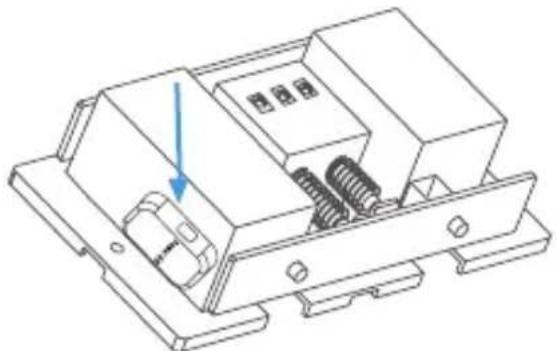

Installez le kit d’alimentation sur le côté du carillon.

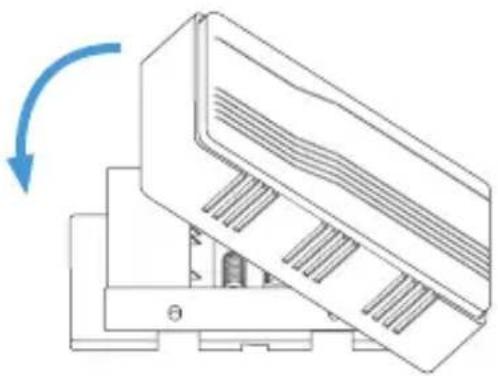

Remettez en place le cache du carillon.6 Installation de la sonnette Hauteur d’installation recommandée: 1,2m au-dessus du sol.

Coupez l’électricité au niveau du disjoncteur contrôlant le circuit de la sonnette.

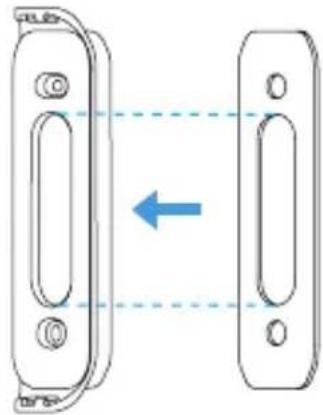

(Facultatif) Lorsque la surface du mur est irrégulière, collez la mousse à la plaque de fixation.

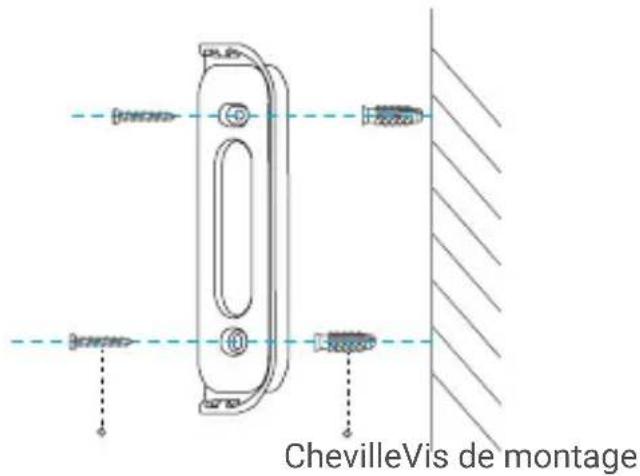

En utilisant la plaque de fixation comme modèle, marquez l’emplacement des deux trous de fixation sur le mur, insérez les dispositifs d’ancrage, puis fixez la plaque au mur. ChevilleVis de montage Profondeur du trou recommandée: 25 à 30mm.7

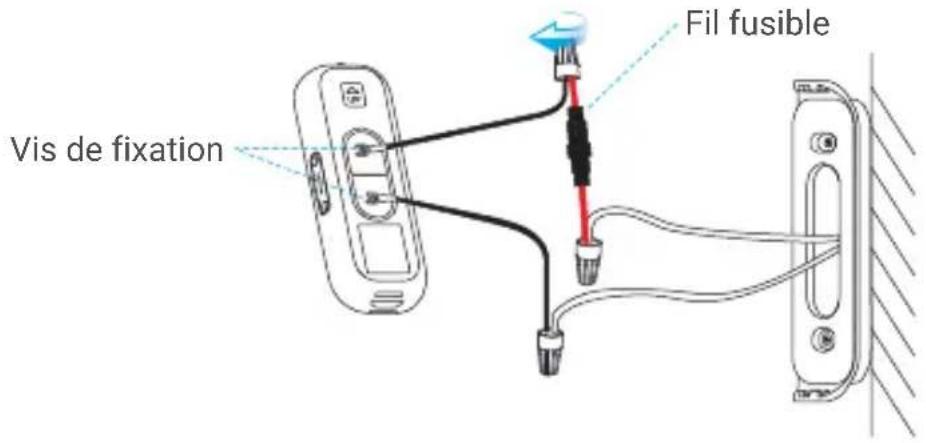

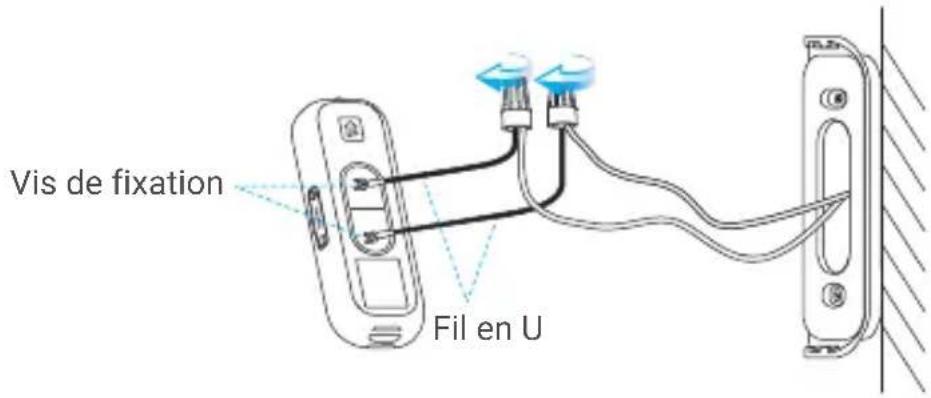

Si un carillon est déjà installé chez vous, suivez l’Option A, sinon, suivez l’Option B. Option A Connectez la sonnette à vos fils de sonnette existants Source d’alimentation: 12 à 24V CA Fil en U Vis de fixation Option B Connectez le fil fusible à votre fil de sonnette existant Fil fusible Vis de fixation Source d’alimentation: 12 à 24V CA

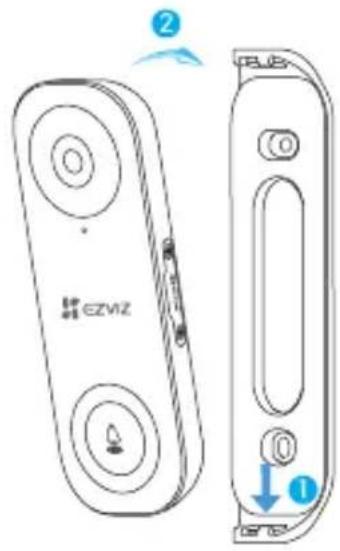

Installez la sonnette sur la plaque de fixation.8

Insérez la vis de sécurité en haut de la plaque pour fixer la sonnette.

Rétablissez l’électricité au niveau du disjoncteur. Un rapide clignotement bleu du voyant indique que la sonnette est sous tension. S’il n’apparaît pas, coupez l’électricité et vérifiez le câblage. S’il apparaît, passez à la configuration de la sonnette. Conguration de la sonnette Ajoutez votre sonnette à l’application EZVIZ

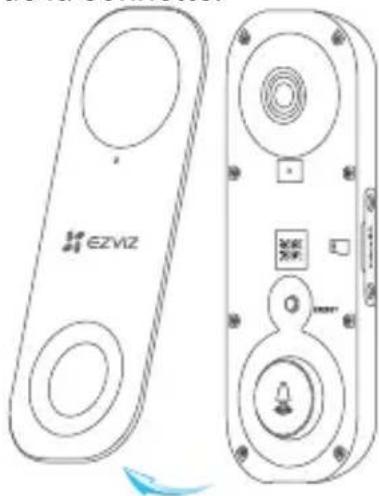

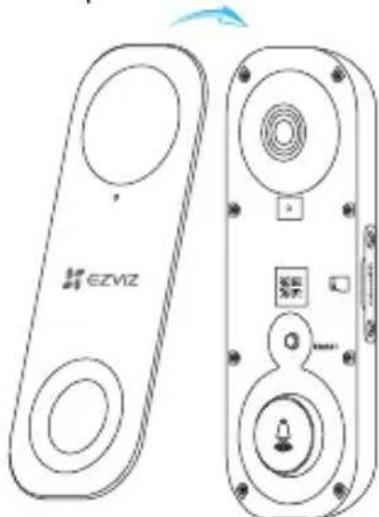

1. Retirez le cache de la sonnette.9

2. Connectez-vous à votre compte EZVIZ.

3. Dans l’écran d’accueil, appuyez sur le bouton « + » situé

dans le coin supérieur droit pour accéder à l’interface de numérisation du code QR.

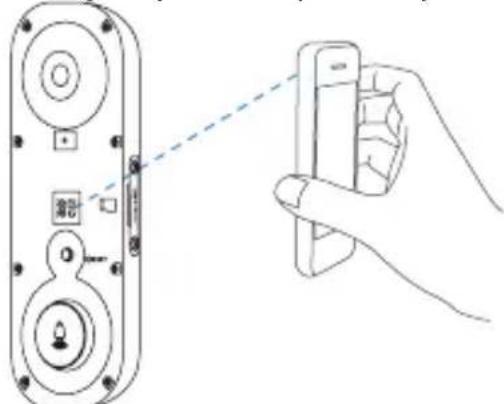

4. Scannez le code QR du dispositif ou de la couverture de ce

guide de démarrage rapide lorsque le voyant clignote en bleu.

5. Suivez l’assistant pour ajouter la sonnette à l’application

EZVIZ. Si vous souhaitez changer le réseau WiFi auquel la sonnette est connectée, appuyez sur le bouton de réinitialisation pendant 5s et répétez cette étape.

6. Remettez le cache en place.

Choisissez le type de carillon correspondant

1. Dans l’application EZVIZ, appuyez sur Chime Type (Type

de carillon) dans l’interface Paramètres du dispositif pour accéder à l’interface Type de carillon.

2. Choisissez le type de carillon installé chez vous.10

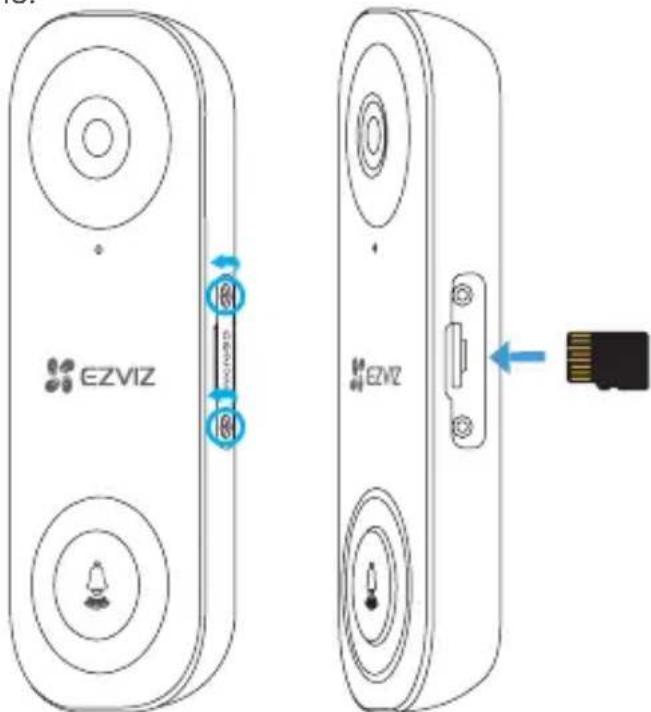

Installation de la carte microSD (facultatif)

1. Retirez le cache se trouvant sur le côté de la sonnette à l’aide

2. Insérez une carte microSD (vendue séparément) dans le

logement jusqu’à ce qu’elle s’enclenche.

3. Remettez le cache en place et serrez les vis avec un

tournevis. Après avoir installé la carte microSD, vous devez initialiser la carte dans l’applicationEZVIZ avant de l’utiliser. Initialiser la carte microSD

1. Dans l’application EZVIZ, appuyez sur Storage Status (État

du stockage) dans l’interface Paramètres du dispositif pour vérier l’état de la carte microSD.

2. Si l’état afché est Uninitialized (Non initialisée),

appuyez pour l’initialiser.

3. L’état sera changé en Normal pour vous permettre

d’enregistrer des vidéos.11 Résolution des problèmes

J’ai installé ma sonnette, mais mon carillon ne fonctionne pas Veuillez confirmer les points suivants.

1. Assurez-vous que la bonne plage de tensions d’entrée (12 à

24 V) est utilisée. La sonnette est conçue pour fonctionner avec une alimentation CA d’au moins 12 V, et il en va de même pour la plupart des systèmes de sonnette standard. Si elle est alimentée par une tension inférieure (ou alimentée en CC), cela peut entraîner un dysfonctionnement du carillon.

2. Choisissez le bon type de carillon (comme indiqué sur

l’étiquette du produit) dans l’application EZVIZ.

3. Assurez-vous que le modèle de carillon utilisé chez vous est

compatible avec la sonnette. Vériez la liste de compatibilité sur www.ezvizlife.com.

4. Mettez la sonnette sous tension, patientez pendant

10 minutes à 3 heures et réessayez.

Je ne parviens pas à connecter ma sonnette au WiFi

1. Assurez-vous que la sonnette n’est pas bloquée par un pare-

feu ou une autre limitation de votre réseau.

2. Ne connectez pas trop d’appareils au routeur.

3. Vériez que le paramètre de l’adresse IP statique est

désactivé et que le routeur puisse allouer une adresse IP à votre dispositif (le protocole DHCP est activé).

Ma sonnette est fréquemment hors ligne

1. Vériez que la sonnette reçoit un signal Wi-Fi fort et stable.

2. Vériez que votre routeur et la connexion à Internet

3. Une vitesse de transfert d’au moins 2 Mbit/s est

nécessaire pour le fonctionnement de la sonnette. Veuillez vous assurer que la largeur de bande du réseau est sufsante et que vous n’avez pas trop de dispositifs connectés au routeur.

4. Si toutes les solutions de dépannage proposées ci-dessus

ne résolvent pas le problème, veuillez supprimer le dispositif de votre compte EZVIZ, le réinitialiser et l’ajouter à nouveau.12 Connexion à EZVIZ 1 Utiliser Amazon Alexa Ces instructions vous permettront de contrôler vos appareilsEZVIZ avec AmazonAlexa. Si vous rencontrez des difficultés au cours du processus, veuillez vous reporter à la section Résolution des problèmes. Avant de commencer, assurez-vous que:

1. Les appareils EZVIZ sont connectés à l’application EZVIZ.

2. Dans l’application EZVIZ, désactivez le « Chiffrement vidéo »

dans la page des paramètres de l’appareil.

3. Vous disposez d’un appareil compatible avec Alexa (c’est-

à-dire l’Echo Spot, l’Echo Show, le tout nouveau Echo Show, le Fire TV [toutes générations], le Fire TV Stick [deuxième génération uniquement] ou le téléviseur intelligent Fire TV Edition).

4. L’application Amazon Alexa est déjà installée sur votre

appareil intelligent, et vous avez créé un compte. Pour contrôler les appareils EZVIZ avec Amazon Alexa:

1. Ouvrez l’application Alexa et sélectionnez « Skills and

Games » (Skills et jeux) dans le menu.

2. Depuis l’écran Skills et jeux, cherchez « EZVIZ », et vous

trouverez les skills EZVIZ.

3. Sélectionnez la compétence de votre appareil EZVIZ, puis

appuyez sur ENABLE TO USE (ACTIVER POUR UTILISER).

4. Saisissez votre nom d’utilisateur et votre mot de passe EZVIZ,

puis appuyez sur Sign in (Connexion).

5. Appuyez sur le bouton Authorize (Autoriser) pour autoriser

Alexa à accéder à votre compte EZVIZ, an qu’Alexa puisse contrôler vos appareils EZVIZ.

6. Le message « EZVIZ has been successfully linked » (EZVIZ

a été associé avec succès) s’afchera ; appuyez ensuite sur DISCOVER DEVICES (DÉCOUVRIR LES APPAREILS) pour permettre à Alexa de découvrir tous vos appareils EZVIZ.

7. Retournez au menu de l’application Alexa et sélectionnez

« Devices » (Appareils) ; dans le menu « Devices », vous verrez tous vos dispositifs EZVIZ.13 Commande vocale Découvrez un nouvel appareil intelligent via le menu « Smart Home » (Maison intelligente) de l’application Alexa ou la fonction de commande vocale d’Alexa. Une fois l’appareil trouvé, vous pourrez le contrôler avec votre voix. Dites des commandes simples à Alexa. Le nom de votre appareil, par exemple: «show xxxx camera,» («affiche la caméra xxxx») peut être modifié dans l’application EZVIZ. Chaque fois que vous changez le nom de l’appareil, vous devrez le découvrir à nouveau pour mettre à jour le nom. Résolution des problèmes Que dois-je faire si Alexa ne trouve pas mon appareil ? Vériez s’il y a des problèmes de connexion à Internet. Essayez de redémarrer l’appareil intelligent et de redécouvrir l’appareil sur Alexa. Pourquoi l’état de l’appareil afche-t-il « Ofine » (Hors ligne) sur Alexa ? Il se peut que votre connexion sans l ait été perdue. Redémarrez l’appareil intelligent et redécouvrez l’appareil sur Alexa. Il se peut que l’accès à Internet sur votre routeur soit indisponible. Vériez si votre routeur est connecté à l’Internet et réessayez. Pour plus de détails sur les pays qui prennent en charge l’utilisation d’Amazon Alexa, reportez-vous à son site officiel. 2 Utiliser l’Assistant Google Grâce à l’Assistant Google, vous pouvez activer votre appareil EZVIZ et le regarder en direct en utilisant les commandes vocales de l’Assistant Google. Les appareils et applications suivants sont nécessaires:

1. Une application EZVIZ fonctionnelle.

2. Dans l’application EZVIZ, désactivez « Chiffrement des

vidéos » et activez « Audio » sur la page Paramètres de l’appareil.

3. Un téléviseur avec un appareil Chromecast fonctionnel

connecté à celui-ci.

4. L’application Assistant Google installée sur votre téléphone.14

Pour commencer, effectuez les opérations suivantes:

1. Congurez l’appareil EZVIZ et assurez-vous qu’il fonctionne

correctement dans l’application.

2. Téléchargez l’application Google Home depuis l’App Store ou

, puis connectez-vous à votre compte Google.

3. Depuis l’écran « My Home », appuyez sur l’icône « + » dans

le coin supérieur gauche, puis sélectionnez « Set up device » (Congurer un appareil) dans la liste du menu pour accéder à l’interface de conguration.

4. Appuyez sur « Works with Google » (Fonctionne avec Google),

puis recherchez « EZVIZ » ; vous trouverez les compétences EZVIZ.

5. Saisissez votre nom d’utilisateur et votre mot de passe EZVIZ,

puis appuyez sur Sign in (Connexion).

6. Appuyez sur le bouton Authorize (Autoriser) pour autoriser

Google à accéder à votre compte EZVIZ, an que Google puisse contrôler vos appareils EZVIZ.

7. Appuyez sur Return to app (Revenir à l’application).

8. Suivez les étapes ci-dessus pour effectuer l’autorisation.

Une fois la synchronisation terminée, le service EZVIZ sera répertorié sous votre liste de services. Pour voir la liste des appareils compatibles sur votre compte EZVIZ, appuyez sur l’icône du service EZVIZ.

9. Maintenant, essayez quelques commandes. Utilisez le nom

de la caméra que vous avez créée lors de l’installation du système. Les utilisateurs peuvent gérer les appareils en tant qu’entité distincte ou en tant que groupe. L’ajout d’appareils à une pièce permet aux utilisateurs de contrôler un groupe d’appareils en même temps à l’aide d’une seule commande. Consultez ce lien pour plus d’informations : https://support.google.com/googlehome/ answer/7029485?co=GENIE.Platform%3DAndroid&hl=en Pour plus d’informations sur l’appareil, veuillez consulter le site www.ezviz.com/fr.15 Initiatives sur l’utilisation des Produits vidéo Nous vous remercions d’avoir acheté les produits EZVIZ. La technologie est présente dans tous les aspects de notre vie. Considérée comme une entreprise de haute technologie, nous sommes de plus en plus conscients du rôle que joue la technologie dans l’amélioration des performances de l’entreprise et de la qualité de vie, mais en même temps, des éventuels dangers de son utilisation inappropriée. À titre d’exemple, les produits vidéo sont capables d’enregistrer des images réelles, complètes et claires. Cela permet d’ajouter une valeur élevée après coup et de préserver des faits en temps réel. Toutefois, il pourrait en découler une violation des droits et intérêts légitimes des tiers en cas de diffusion, d’utilisation et/ou de traitement inappropriés des données vidéo. En s’inspirant de la philosophie «La technologie pour le bien commun», EZVIZ demande à chaque utilisateur final de la technologie vidéo et des produits vidéo de respecter toutes les lois et réglementations applicables, ainsi que les usages éthiques, ceci dans le but de créer ensemble une meilleure communauté. Veuillez lire attentivement les initiatives suivantes:

1. Chaque personne peut raisonnablement s’attendre au respect

de sa vie privée, et l’installation des produits vidéo ne doit pas entrer en contradiction avec cette attente raisonnable. Par conséquent, un Avis d’avertissement sera établi de manière raisonnable et efficace et précisera la zone de surveillance, lors de l’installation des produits vidéo dans les espaces publics. Concernant les espaces non accessibles au public, les droits et intérêts des tiers doivent être évalués pendant l’installation des produits vidéo, y compris, mais sans s’y limiter, l’installation des produits vidéo uniquement après l’obtention du consentement des parties prenantes, et la non- installation des produits vidéo très discrets.

2. L’objectif des produits vidéo est d’enregistrer les activités réelles

dans des conditions de temps et d’espace strictement définies. Par conséquent, chaque utilisateur devra d’abord raisonnablement définir ses propres droits dans ce cadre spécifique, afin d’éviter de porter atteinte aux portraits, à la vie privée ou aux autres droits légitimes des tiers.

3. Au cours de l’utilisation des produits vidéo, les données

d’images vidéo dérivées des scènes réelles continueront d’être générées, y compris un volume important de données biologiques (telles que les images du visage), et les données pourraient ensuite être appliquées ou retraitées. Les produits vidéo eux-mêmes ne peuvent pas distinguer le bon du mauvais concernant la façon d’utiliser les données sur le16 seul fondement des images capturées par les produits vidéo. Le résultat de l’utilisation des données dépend de la méthode et de l’objectif d’utilisation par les Responsables du traitement des données. Par conséquent, les Responsables du traitement des données doivent non seulement se conformer à toutes les lois et réglementations applicables et aux autres exigences normatives, mais également respecter les normes internationales, la morale sociale, les bonnes mœurs, les pratiques communes et d’autres exigences non obligatoires, et respecter la vie privée, le portrait et les autres droits et intérêts des individus.

4. Il faut toujours tenir compte des droits, valeurs et autres

exigences des différentes parties prenantes lors du traitement des données vidéo qui sont générées en permanence par les produits vidéo. À cet égard, la sécurité des produits et la sécurité des données constituent des facteurs déterminants. Par conséquent, chaque utilisateur final et chaque Responsable du traitement des données prend toutes les mesures nécessaires et raisonnables afin de garantir la sécurité des données et d’éviter les fuites de données, toute divulgation inappropriée et leur utilisation injustifiée, y compris, mais sans s’y limiter, la configuration du contrôle d’accès, le choix d’un environnement réseau adapté (Internet ou Intranet) dans lequel les produits vidéo sont connectés, l’établissement et l’optimisation constante de la sécurité du réseau.

5. Les produits vidéo ont largement contribué à l’amélioration de

la sécurité sociale dans le monde, et nous pensons que ces produits joueront également un rôle majeur dans plusieurs aspects de la vie sociale. Toute utilisation abusive des produits vidéo en violation des droits de l’homme ou entraînant des activités criminelles est contraire à l’esprit de départ des innovations technologiques et du développement de produits. Par conséquent, chaque utilisateur doit mettre en place un mécanisme d’évaluation et de suivi de son application de produit afin de s’assurer que chaque produit est utilisé correctement et dans des conditions raisonnables, et de bonne foi.17

1. Collecte séparée des déchets d’équipements : les équipements

électriques et électroniques usagés sont désignés par le terme Déchets d’équipements. Les propriétaires de déchets d’équipements doivent les mettre au rebut séparément des déchets municipaux non triés. Les déchets d’équipements ne font en particulier pas partie des déchets ménagers et doivent être traités par des systèmes de collecte et de retour spécifiques.

2. Piles, piles et batteries rechargeables et ampoules : les

propriétaires de déchets d’équipements doivent, en règle générale, séparer les piles usagées et les piles et batteries rechargeables des équipements usagés si celles-ci n’y sont pas scellées et peuvent en être retirées sans être détruites,avant de les remettre à un point de collecte. Cela ne s’applique pas si les déchets d’équipements sont préparés en vue de leur réutilisation grâce à la participation d’une autorité publique de gestion des déchets.

3. Options de retour des déchets d’équipements : les propriétaires

de déchets d’équipements de ménages privés peuvent les rapporter gratuitement aux points de collecte des autorités publiques de gestion des déchets ou aux points de reprise mis en place par les fabricants ou distributeurs au sens de la loi sur les équipements électriques et électroniques. Les boutiques dont la surface de vente d’équipements électriques et électroniques est d’au moins 400 m² et les magasins d’alimentation dont la surface de vente totale est d’au moins 800 m² qui proposent des équipements électriques et électroniques plusieurs fois par an ou de manière permanente et les mettent à disposition sur le marché sont dans l’obligation de les reprendre. Cela s’applique également au cas de la distribution par moyens de communication à distance,si les surfaces de stockage et d’expédition d’équipements électriques et électroniques sont d’au moins 400 m² ou si les surfaces totales de stockage et d’expédition sont d’au moins 800 m². Les distributeurs doivent en principe assurer la reprise en proposant des sites de retour appropriés à une distance raisonnable de l’utilisateur final concerné. La possibilité de retourner gratuitement les déchets d’équipements existe pour les distributeurs qui sont dans l’obligation de les reprendre, entre autres, si un nouvel appareil similaire remplissant essentiellement les mêmes fonctions est fourni à l’utilisateur final.

4. Avis de confidentialité : les équipements usagés comportent

souvent des données personnelles sensibles. Cela s’applique en particulier aux appareils reposant sur des technologies d’information et de télécommunication, tels que les ordinateurs et smartphones. Dans votre propre intérêt, notez que chaque utilisateur final a pour responsabilité de supprimer les données des équipements usagés à mettre au rebut.18

5. Signification du pictogramme de « poubelle sur roues barrée » :

le symbole de poubelle sur roues barrée qui figure régulièrement sur les équipements électriques et électroniques indique que les appareils concernés doivent être collectés séparément des déchets municipaux non triés à la fin de leur durée de vie utile.
