GIS 141 - Poste à souder Güde - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Poste à souder MIG/MAG, puissance réglable, tension d'entrée 230V, courant de soudage 40-140A
Utilisation	Idéal pour les travaux de soudure sur acier, inox et aluminium, adapté aux utilisateurs amateurs et professionnels
Maintenance et réparation	Vérifier régulièrement les connexions électriques, nettoyer le pistolet de soudage et remplacer les buses si nécessaire
Sécurité	Utiliser des équipements de protection individuelle (EPI) comme des gants, un masque de soudage et des vêtements ignifuges
Informations générales	Poids léger pour une manipulation facile, garantie de 2 ans, accessoires inclus : pistolet de soudage, masse, et câble de raccordement

FOIRE AUX QUESTIONS - GIS 141 Güde

Le poste à souder Güde GIS 141 ne s'allume pas. Que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise de courant fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment régler l'intensité de soudage sur le Güde GIS 141 ?

Utilisez le bouton de réglage de l'intensité situé sur le panneau de contrôle pour ajuster la puissance selon les besoins de votre projet de soudage.

Pourquoi le fil de soudage ne s'alimente-t-il pas correctement ?

Vérifiez que le rouleau de fil est installé correctement et que le fil n'est pas emmêlé. Assurez-vous également que la buse n'est pas obstruée.

Le poste à souder surchauffe pendant l'utilisation. Que faire ?

Laissez le poste refroidir pendant quelques minutes. Assurez-vous que le ventilateur fonctionne correctement et que les évents ne sont pas obstrués.

Quel type de protection dois-je utiliser lors de l'utilisation du Güde GIS 141 ?

Il est recommandé de porter un casque de soudage, des gants en cuir et des vêtements de protection pour éviter les brûlures et les projections de métal fondu.

Comment entretenir mon poste à souder Güde GIS 141 ?

Nettoyez régulièrement le poste de soudage en enlevant la poussière et les débris. Vérifiez également les connexions électriques et remplacez le fil de soudage usé.

Le poste fait du bruit pendant le fonctionnement. Est-ce normal ?

Un léger bruit de ventilateur est normal, mais si vous entendez un bruit inhabituel, vérifiez les pièces mobiles et assurez-vous qu'il n'y a pas de pièces desserrées.

Où trouver les pièces de rechange pour le Güde GIS 141 ?

Les pièces de rechange peuvent être commandées auprès du fabricant ou de revendeurs agréés. Consultez le site web de Güde pour plus d'informations.

Quelle est la garantie du Güde GIS 141 ?

Le Güde GIS 141 est généralement livré avec une garantie de 2 ans. Veuillez vérifier la documentation fournie avec le produit pour les détails spécifiques.

MODE D'EMPLOI GIS 141 Güde

FRANÇAIS Veuillez dire avec soin le mode d'emploi avant la mise en service

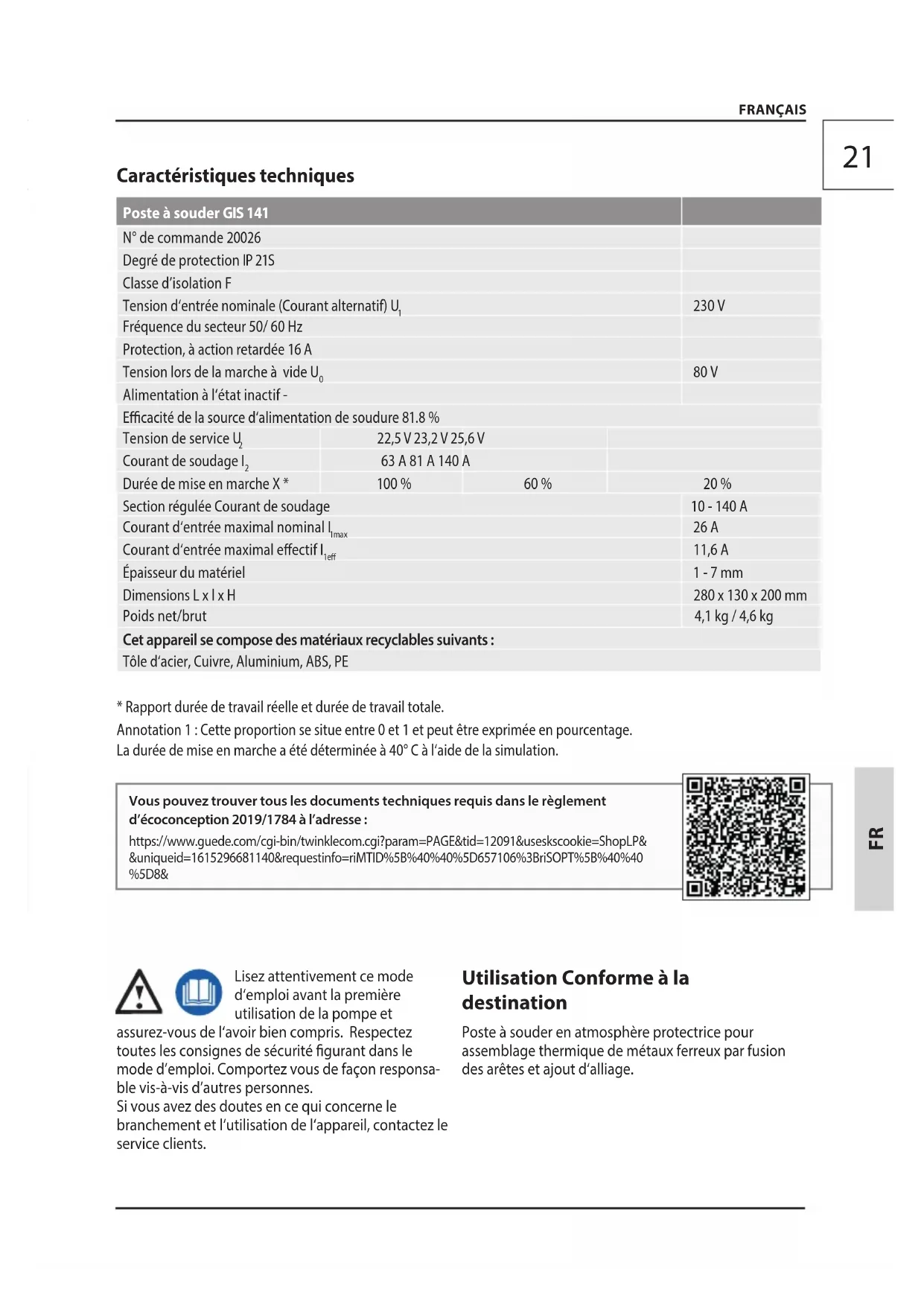

Caracteristiques techniques

Poste à souder GIS 141
N° de commande 20026
Dépréde protection IP 21S
Classe d'isoation F
Tension d'entrée nominale (Courant alternatif) U1			230 V
Fréquence du secteur 50/ 60 Hz
Protection, à action retardée 16 A
Tension lors de la marche à vide U0			80 V
Alimentation à l'état inactif -
Efficacité de la source d'alimentation de soudure 81.8 %
Tension de service U2	22,5 V 23,2 V 25,6 V
Courant de soudage I2	63 A 81 A 140 A
Durée de mise en marche X *	100 %	60 %	20 %
Section régulée Courant de soudage			10 - 140 A
Courant d'entrée maximal nominal I1max			26 A
Courant d'entrée maximal effectif I1eff			11,6 A
Épaisseeur du matériel			1 - 7 mm
Dimensions L x l x H			280 x 130 x 200 mm
Poids net/brut			4,1 kg / 4,6 kg
Cet apparéil se compose des matériaux recyclables suivants :
Tôle d'accier, Cuivre, Aluminium, ABS, PE

• Rapport durée de travail réelle et durée de travail totale.
  Annotation 1: Cette proportion se situe entre 0 et 1 et peut être exprimée en pourcentage. La durée de mise en marche a été déterminée à 40^ à l'aide de la simulation.

Voussouspouceztrouver tous les documents techniques requis dans le reglement d'ecoconception 2019/1784a l'adresse:

https://www.guede.com/cgi-bin/twinklecom.cgi?param PAGE&tid = 12091&useskscookie = ShopLP&uniqueid = 1615296681140 &requestinfo riMTID%5B%40%40%5D657106%3BriSOPT%5B%40%40%5D8&

Lisez attentivement ce mode d'emploi avant la première utilisation de la pompe et

assurez-vous de l'avoir bien compris. Respectez toutes les consignes de sécurité figurant dans le mode d'emploi. Comptez vous de façon responsable vis-à-vis autres personnes.

Si vous avez des doutes en ce qui concerne le branchement et l'utilisation de l'appareil, contactez le service clients.

Utilisation Conforme à la destination

Poste à souder en atmophère protectrice pour assemblage thermique de metaux ferreux par fusion des arêtes et ajust d'alliage.

Ce dispositif peut être utilisé uniquement dans le but indiqué. Le fabricant décline toute responsabilité en cas de non respect des dispositions des règles en vigueur et des dispositions indiquées dans ce mode d'emploi.

Température ambiente -10 °C - +40 °C

Humidité relative de l'air max. 50% (40 °C), 90% (20 °C)

Altitude au-dessus du niveau de la mer max. 1000 m L'air ambient doit etre exempt de quantités inhabituelles de poussieres, d'acides, de gaz corrosifs ou substances.

Nous attirons votre attention sur le fait que la construction de nos disposits n'est par prévue pour une utilisation professionnelle,artisanale ou industrielle. Le fabricant décline toute responsabilité en cas de son'utilisation dans des exploitations professionnelles,artisanales ou industrielles ou activités similaires.

Consignes de sécurité

ATTENTION! Électrocution! Il existe un risque d'électrocution!

Le fonctionnement est autorisé uniquement avec un disjoncteur différentiel (RCD courant de défaut maximal 30mA ).

Degré de protection du poste à souder IP21, ne pas l'exposer à la pluie et à l'humidité pendant le fonctionnement et le stockage.

Contrôlez la tension. Les caractéristiques techniques figurant sur la plaque signalétique doivent correspond à la tension du secteur électrique.

Brancher la fiche du cable électrique dans une prise compatible en termes de forme, de tension et de fréquence, conformément aux normes en vigueur.

Utiliser des rallonges du cable electrique d'une longueur maximum de 5 metres et ayant une section du cable non inférieure à 1,5mm^2 . L'utilisation de rallonges de longueur et section différentes, d'adaptateurs et de prises multiples, est fortement déconseillée.

Avant demettre l'appareil en marche, contrôlez si le cable électrique et/ou la fiche ne sont pas endomagés.

Un cable ou une fiche défectueux peuvent engendrer une électrocution.

Ne tirez pas sur le cable d'amnée pour retarder la fiche de la prise.

Ne vous exposes pas ainsi que d'autres personnes sans protection aux effets de l'arc électrique ou au métal chaud. Les éclaboussures de perles de soudage peuvent provoquer des brûlures.

Portez toujours un masque de soudage ajustat, une tenue de protection et des gants de protection.

La respiration prolongée des gaz de soudage peut nuire à la santé.

Travailliez avec un dispositif d'aspiration ou dans des pieces bien ventilées. Évitez de respirer directement les gaz.

Le contact avec la buse du paquet de tuyaux et le matériel travaillé peut provoquer des brûlures. Portez toujours des gants de soudage spéciaux.

Laissez la buse du paquet de tuyaux et le matériel travaillé refroidir après le travail.

Un travail prolongé avec l'appareil peut endommager l'audition. Portez toujours une protection auditive.

Veillez à ce que la fumée de soudage soit aspirée ou à ce que l'endetroit de soudage soit correctement aéré.

Les scories et étincelles chaudes peuvent provoquer le feu ou l'explosion. N'utilisez jamais l'appareil dans un environnement inflammable.

Retirez le bois, sciures, "vernis", dissolvants, essence, kerosene, gaz naturel, acetylene, propane et d'autres matieres inflammables du lieu de travail et des environs ou protegez-les des étincelles.

Il est nécessaire d'avoir à proximé un agent extincteur ajustat en cas d'incendie.

Ne soudez pas et ne coupe pas sur des recipients et tuyaux fermés.

Ne soudez pas et ne coupe pas sur des recipients et tuyaux également lorsqu'ils sont ouverts mais contiennent ou contenaient des matieres pouvant exploser sous l'effet de la chaleur ou l'humidité ou provoquer d'autres réactions dangereuses.

N'utilissez jamais le poste à souder pour dégeler des tuyaux gelés.

Avant demettre l'appareil en marche, il est nécessaire de faire contrcler par un electricien competent la presence de mesures de sécurité electriques necessitiesRespecter alors les reglementations nationales correspondantes.

Protégez le circuit avec des fusibles à action retardée de laaille adaptée et un sectionneur de réseau.

Classe A (IEC 60974-10):

Si vous souhaitez utiliser l'appareil dans une zone d'habitation où l'alimentation électrique est assurée par un système d'alimentation à basse tension, l'utilisation d'un filtre electromagnetique peut s'avérer nécessaire afin de réduire les perturbations electromagnetiques suffisamment pour qu'elles ne soient plus perçues comme une géné par l'utiliseur.

Dans les zones industrielles ou autres zones où l'alimentation électrique n'est pas assurée par un système d'alimentation à basse tension, l'appareil peut être utilisé.

Les apparèils de classe A ne sont pas concus pour être utilisés dans les zones d'habitation où l'alimentation électrique est assurée par un système d'alimentation à basse tension, car, si les conditions de réseau sont défavorables, ils peuvent provoquer des perturbations.

En tant qu'utilisateur, vous devez Veillez, si nécessaire après consultation de votre fournisseur d'énergie, à ce que vous point de branchement sur lequel vous souhaitez faire fonctionner la machine, réponde aux exigences indiquées ci-dessus.

L'utilisateur est responsable des perturbations occasionnées par le soudage.

Symboles

!	Attention! Lisez le mode d'emploi avant l'utilisation.!

Portez des accessoires de protection personnel.

Utilisez le masque de soudage!

Portez toujours des gants de soudage spéciaux

Portez des chaussures de sécurité avec protection contre les coupures, semelle antidérapante et bout en acier!

Utilizez un tablier de protection

Avant de procéder à n'importe qu'elle intervention sur l'appareil, débranchez la fiche du cable d'alimentation de la prise.

Avertissement - tension élec-trique dangereuse

Risque d'explosion

Attention - surface chaude!

Avertissement - vapeurs toxiques!Ne pas utiliser dans les espaces fermés

Protégéz de l'humidité Ne pas exposer la machine à la pluie.

Interdit aux personnes porteuses d'un stimulateur cardiaque

Distance des personnes Veillez à ce que personne ne se trouve dans la zone dangereuse.

Avant chaque utilisation, effectuer un contrôle visuel afin de détecter d'eventuelles déteriorations de l'appareil et notamment du cable d'alimentation et de sa fiche.

Convertisseur de fréquences-transformateur-redresseur statique monophasé

Courant continu

ventilateur

symbole CE

MMA (soudage à electrode)

Convient au soudage avec risque élec-trique élevé.

Courant alternatif monophasé avec fréquence nominale de 50/60 Hz

Ne jetez pas les apparèils électriques avec les déchets domestiques, déposez-les dans un centre de collecte des déchets de votre commune. renseignez-vous auprès de votre commune où il se trouve. Des apparèils électriques liquidés de façon non contrôleque peuvent engendrer la fuite des matières dangereuses dans les eaux souterraines pour cause de conditions atmosphériques et d'atteindre ainsi la chaine alimentaire ou d'empoisonner la faune et la flore pour de nombreuses années. Lorsque vous replacerez l'appareil par un neuf, le vendeur est obligé par la loi d'accepter l'ancien apparèil au minimum Gratisement pour liquidation.

Protégez de l'humidité

Sens de pose

Opérateur

L'opérateur doit dire attentivement la notice avant d'utiliser l'appareil.

Qualification: Mis a part l'instruction détaillée par un spécialiste, aucune autre qualification spécifique n'est requise.

Age minimal: L'appareil peut etre utilise uniquement par des personnes de plus de 18 ans, exception faite des adolescents manipulant I'appareil dans le cadre de I'enseignement professionnel sous la surveillance du formateur.

Formation: L'utilisation de l'appareil nécessite uniquement l'instruction par un spécialiste, éventuellesment par la notice. Une formation spéciale n'est pas nécessaire.

Conduite en cas d'urgence

Effectuez les premiers gestes de secours et appelezrapidement les premiers secours. Protégez le blesséd'autres blessures et calmez-le.Pour des raisons derisque d'accident, le lieu de travail doit être équipéd'une armoire à pharmacie selon DIN 13164. Il estnecessaire de compléter immédiatement le matériel pris dans l'armoire à pharmacie.
Si vous appelez les secours, fournissez les renseignements suivants

1. Lieu d'accident 2. Type d'accident
2. Nombre de blessés 4. Type de blessure

Entretien

Avant de proceder à n'importe qu'elle intervention sur l'appareil, débranchez la fiche du cable d'alimentation de la prise.

Avant chaque utilisation, effectuer un contrôle visuel afin de détecter d'eventuelles déteriorations de l'appareil et notamment du cable d'alimentation et de sa fiche.

Ne pasmettre en marche la pompe en cas de detetiorations constatées sur la pompe ou sur les dispositifs de sécurité.

Les réparations d'un apparéil défectueux doivent être réalisées exclusivement par le service après-venture.

Utiliser uniquement des accessoires et des pieces de rechange d'origine.

Ne pas nettoyer l'appareil et sec composants à l'aide de solvants et de liquides inflammables ou toxiques. Utiliser uniquement un chiffon humide, en veillant d'abord à ce que la fiche soit débranchée de la prise électrique.

Après chaque utilisation, retirez la poussière collée sur l'orifice de ventilation et des pièces mobiles à l'aide d'une BrosseSouple ou d'un pinceau.

Graisses régulierement toutes les parties metalliques mobiles à l'huile (roues et capot lésral, par exemple).

Seul un apparéil régulièrement entretenu ettraité peutdonner satisfaction.Un entretien insuffisant peut engendrer des accidents et des blessures

En cas de besoin, vous trouvrez la liste de piece détachées sur les pages web www.guide.com.

Garantie

La durée de la garantie est de 12 mois en cas d'une utilisation industrielle et de 24 mois pour le consommateur final. La période de garantie commence à courir à compter de la date d'achat de l'appareil.

La garantie concerne exclusivement les imperfections provoquées par le défaut du matériel ou le défaut de fabrication. En cas de réclamation pendant la durée de la garantie, il est nécessaire de joindre l'original du justificatif d'achat avec la date d'achat.

La garantie n'inclut pas une utilisation incompétente telle que surcharge de l'appareil, utilisation de la force, endommagement par intervention étrangère ou objets étrangers. Le non respect du mode d'emploi et du mode de montage ainsi que l'usure normale ne sont pas non plus inclus dans la garantie.

Service

Vous avez des questions techniques? Une réclamation? Vous avez besoin de pieces détachées ou d'un mode d'emploi? Nous vous aiderons rapidement et sans bureaucratie inutil par l'intérimédiaire de nos pages Web www.guide.com dans la rubrique Service. Aidez-nous pour que nous puissions vous aider. Pour identifier votre apparéil en cas de réclamation, nous avons besoin du numéro de série, numéro de produit et l'année de fabrication. Toutes ces informations se trouvent sur la plaque signalétique. Pour avoir ces informations toujours à porté de main, veuilles les inscrite ici

Numéro de série

Numéro de commande

Année de fabrication

Informations importantes pour le client.

Nous vous informons que l'appareil doit être returné pendant la durée de la garantie ou après la garantie dans son emballage d'origine. Cette mesure permet d'éviter efficacement l'endommagement inutile lors du transport. L'appareil est protégé de façon optimale seulement dans l'emballage d'origine et son traitement continu est ainsi assure.

Résolution d'une panne

Panne Cause Suppression
Arc électrique éteint. Mauvais contact entre les pinces de mise à la terre et la pièce	Serrez les pinces et contrôlez Retirez la peinture et la rouille
Le poste à souder cette de fonction ner après une utilisation prolongée.	Le poste à souder a surchauffé pour cause d'utilisation trop longue et la protection thermique s'est enclenchée. Laissez le poste à souder refroidir

Dati tecnici

Traduction de la déclaration de conformité CE

Nous déclarons par la presente, que les apparciels indiqués ci-dessous répondent, du point de vue de leur conception, construction et réalisation ainsi que leur mise sur le marché, aux exigences fondamentales en matière de santé et d'hygiene des directives CE.

Toute modification de l'appareil non autorisé entraine la perte de validité de la presente déclaration.
