R20 - Enregistreur de voix ZOOM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Enregistreur numérique de voix avec plusieurs pistes, interface intuitive, et compatibilité avec divers formats audio.
Utilisation	Idéal pour les musiciens, podcasteurs et professionnels de l'audio souhaitant enregistrer des voix et des instruments avec une qualité élevée.
Maintenance et réparation	Vérifiez régulièrement les mises à jour du firmware et nettoyez les ports d'entrée/sortie pour assurer un fonctionnement optimal.
Sécurité	Utiliser uniquement avec l'alimentation recommandée et éviter l'exposition à l'humidité pour prévenir les dommages.
Informations générales	Compact et portable, le ZOOM R20 est conçu pour une utilisation facile sur le terrain, avec une autonomie prolongée.

FOIRE AUX QUESTIONS - R20 ZOOM

Comment puis-je allumer mon ZOOM R20 ?

Pour allumer le ZOOM R20, appuyez simplement sur le bouton d'alimentation situé sur le côté de l'appareil.

Comment enregistrer une voix sur le ZOOM R20 ?

Pour enregistrer, sélectionnez une piste, appuyez sur le bouton 'Record' et commencez à parler dans le microphone. Appuyez à nouveau sur 'Record' pour arrêter l'enregistrement.

Pourquoi mon enregistrement est-il de mauvaise qualité ?

Vérifiez que le microphone est correctement connecté et que le niveau d'entrée n'est pas trop élevé. Vous pouvez également essayer d'enregistrer dans un environnement plus silencieux.

Comment transférer mes enregistrements sur mon ordinateur ?

Connectez le ZOOM R20 à votre ordinateur via un câble USB, puis utilisez le logiciel fourni pour transférer vos fichiers audio.

Que faire si l'écran de mon ZOOM R20 ne s'allume pas ?

Assurez-vous que l'appareil est chargé. Si l'écran ne s'allume toujours pas, essayez de réinitialiser l'appareil en le débranchant et en le rebranchant.

Comment supprimer un enregistrement sur le ZOOM R20 ?

Pour supprimer un enregistrement, sélectionnez la piste que vous souhaitez effacer, appuyez sur le bouton 'Menu', puis choisissez l'option de suppression.

Mon ZOOM R20 ne reconnaît pas le microphone externe. Que faire ?

Vérifiez que le microphone est compatible avec le ZOOM R20 et qu'il est correctement branché. Essayez également de redémarrer l'appareil.

Comment ajuster le volume d'enregistrement ?

Utilisez le bouton de gain sur le côté de l'appareil pour ajuster le niveau d'entrée de votre enregistrement.

Est-ce que le ZOOM R20 peut enregistrer en stéréo ?

Oui, le ZOOM R20 peut enregistrer en stéréo si vous utilisez deux microphones ou si vous sélectionnez la fonction stéréo dans les paramètres.

Comment mettre à jour le firmware de mon ZOOM R20 ?

Téléchargez la dernière version du firmware depuis le site officiel de ZOOM et suivez les instructions pour l'installation fournies dans le manuel.

MODE D'EMPLOI R20 ZOOM

Vous devez lire les Précautions de sécurité et d'emploi avant toute utilisation.

©2022 ZOOM CORPORATION

La copie et la reproduction partielles ou totales de ce document sans permission sont interdites.

Les noms de produit, marques déposées et noms de société mentionnés dans ce document sont la propriété de leurs détenteurs respectifs. Toutes les marques de commerce et déposées citées dans ce document n'ont qu'un but indicatif et ne sont pas destinées à enfreindre les droits de leurs détenteurs respectifs. Une visualisation correcte n'est pas possible sur des appareils avec affichage en niveaux de gris.

Remarques concernant ce mode d'emploi

Vous pouvez avoir besoin de ce mode d'emploi dans le futur. Gardez-le en un lieu vous permettant d'y accéder facilement.

Le contenu de ce document et les caractéristiques de ce produit sont sujets à modifications sans préavis.

• Windows® est une marque de commerce ou déposée de Microsoft® Corporation.
• iPad, iPadOS et Mac sont des marques de commerce d'Apple Inc.
• App Store est une marque de service d'Apple Inc.
• iOS est une marque de commerce ou déposée de Cisco Systems, Inc. (USA).
• Les logos SD, SDHC et SDXC sont des marques de commerce.

- L'enregistrement de sources soumises à droits d'auteur dont des CD, disques, bandes, prestations live, œuvres vidéo et émissions sans la permission du détenteur des droits dans tout autre but qu'un usage personnel est interdit par la loi. Zoom Corporation n'assumera aucune responsabilité quant aux infractions à la loi sur les droits d'auteur.

Table des matières

Remarques concernant ce mode d'emploi....2

Présentation du R20....6

Termes utilisés dans ce mode d'emploi....6

Fonctions des parties....7

Exemple de connexion....11

Écran tactile....13

Présentation de l'écran d'accueil....13

Présentation de la barre de contrôle.... 17

Présentation du fonctionnement de l'écran tactile....19

Préparations....22

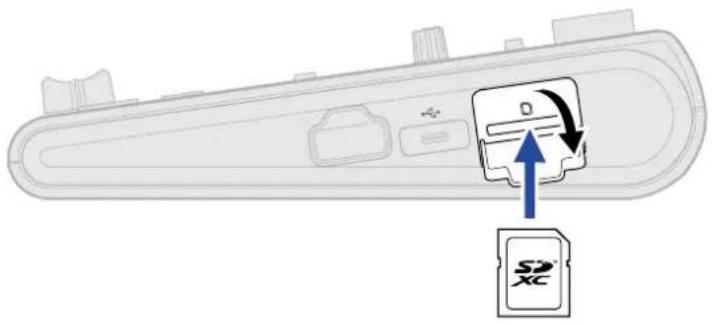

Insertion de cartes SD....22

Connexion de dispositifs de sortie....23

Connexion de l'adaptateur secteur....24

Mise sous/hors tension....25

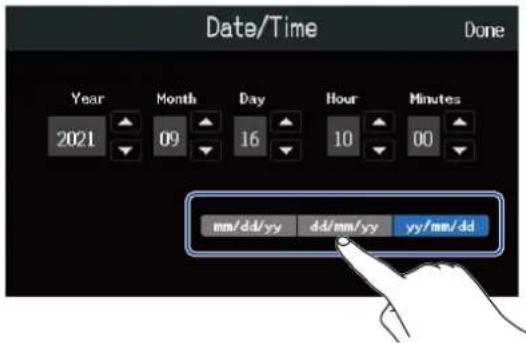

Réglage de la date et de l'heure (première mise sous tension)....27

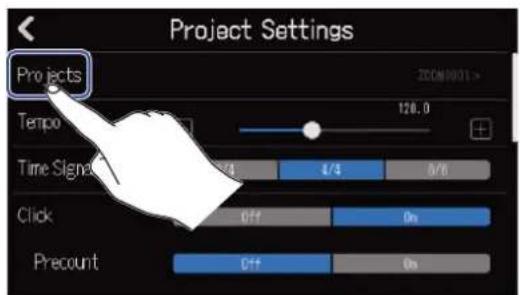

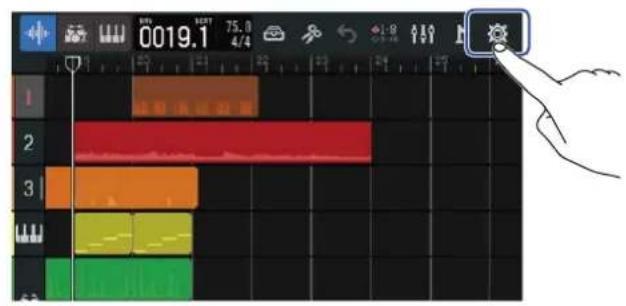

Ouverture de projets....29

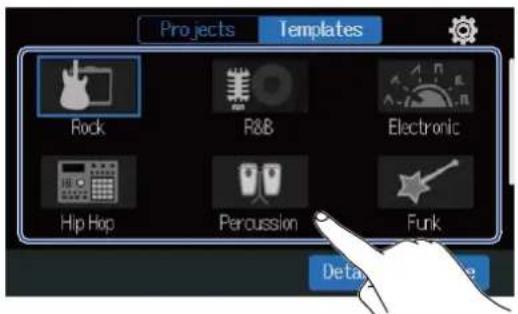

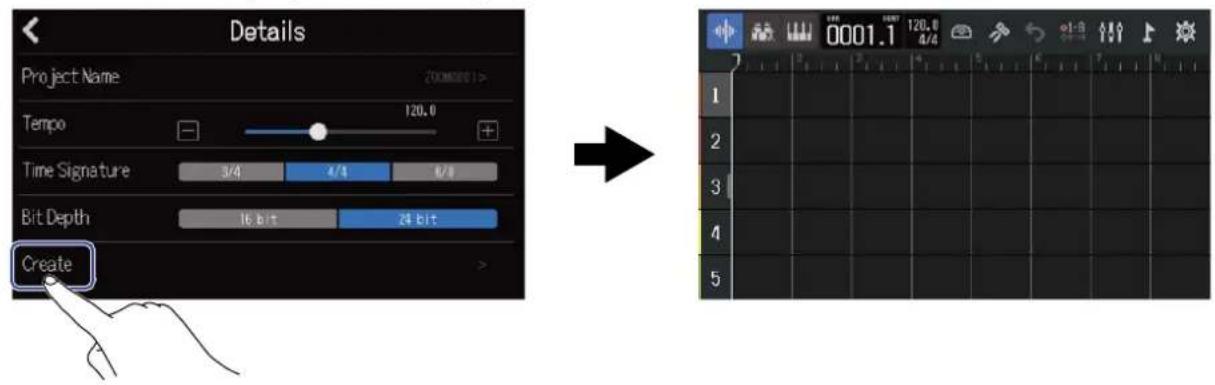

Création de nouveaux projets....30

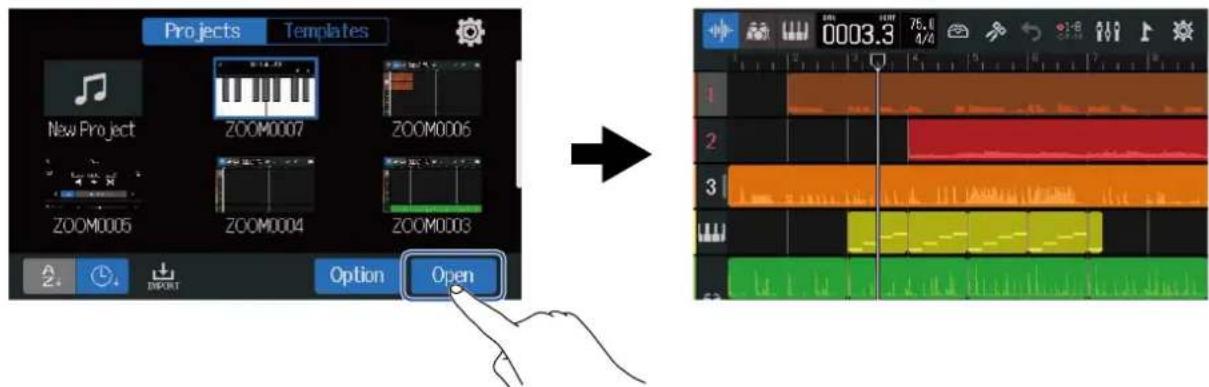

Ouverture d'un projet....34

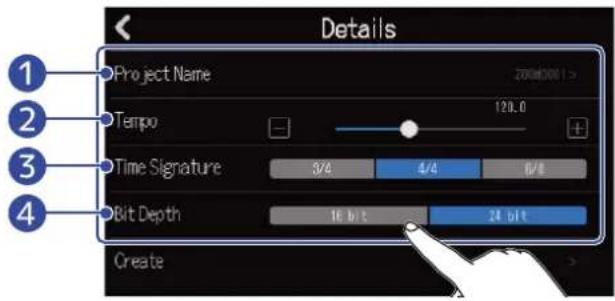

Changement des réglages du projet....36

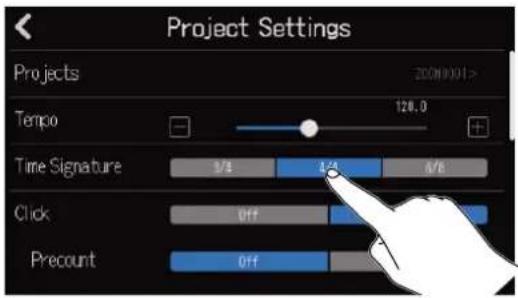

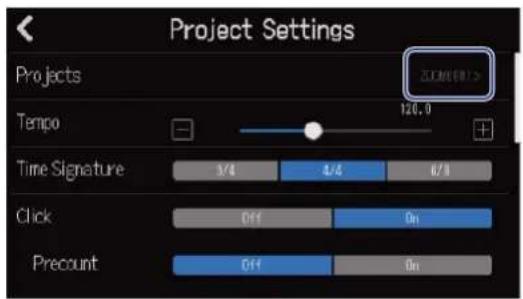

Ouverture de l'écran des réglages du projet (Project Settings)....36

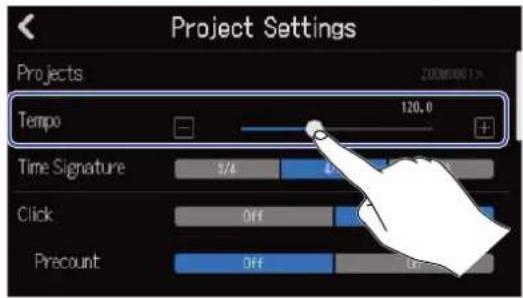

Changement du tempo des projets....37

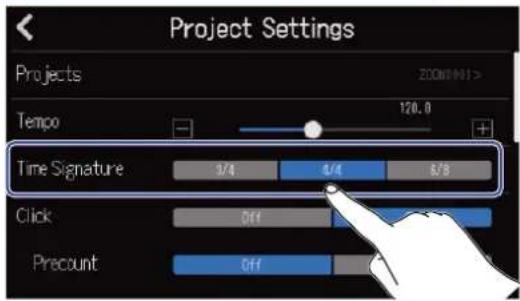

Changement de la mesure des projets....38

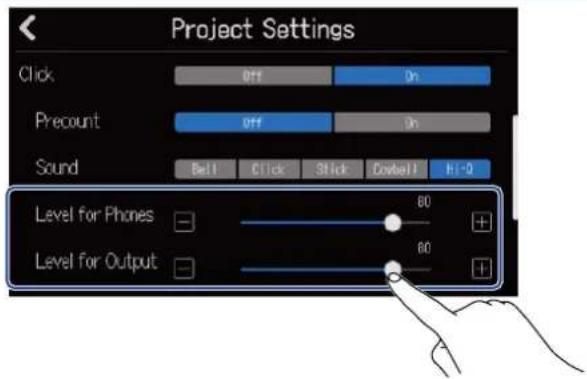

Réglage du métronome....39

Changement des réglages de magnétisme....43

Réglage du volume du projet....43

Emploi de l'accordeur....44

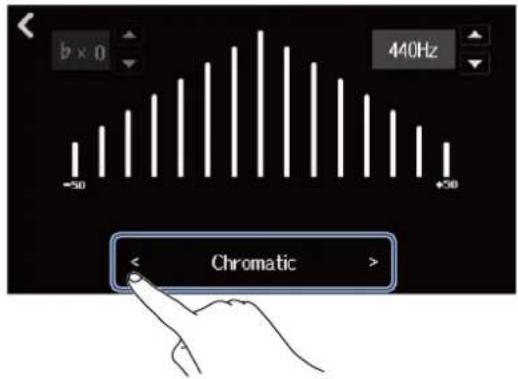

Sélection du type d'accordeur.... 45

Réglage du diapason de l'accordeur....46

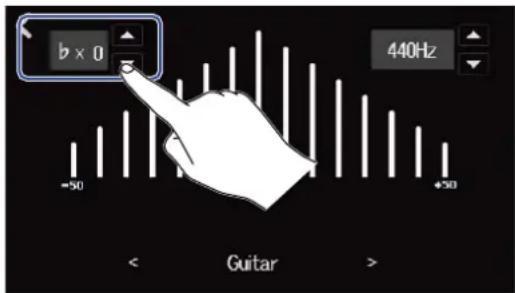

Emploi de flat tunings.... 46

Enregistrement....47

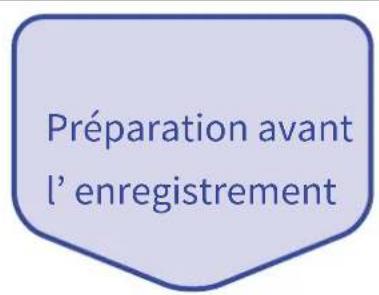

Processus d'enregistrement....47

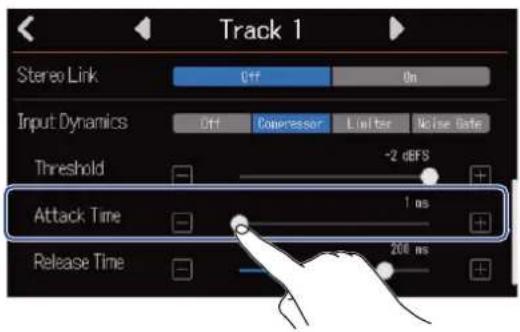

Réglages d'entrée.... 48

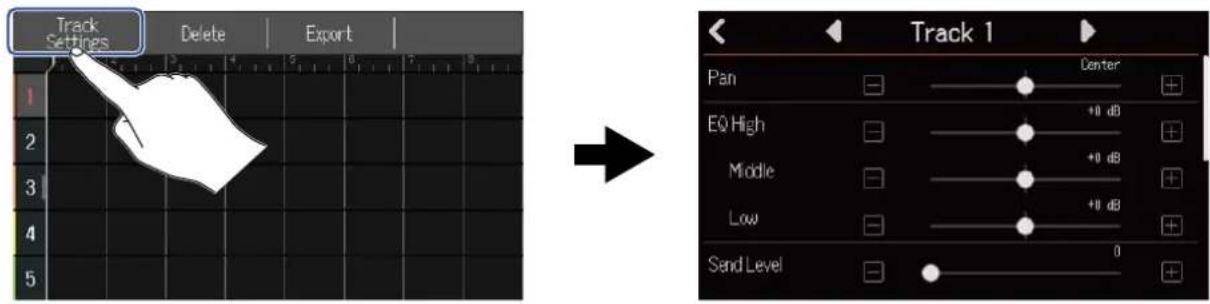

Réglages de piste....53

Emploi des effets....63

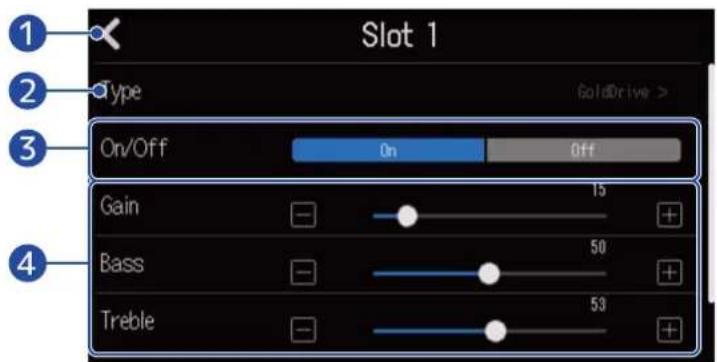

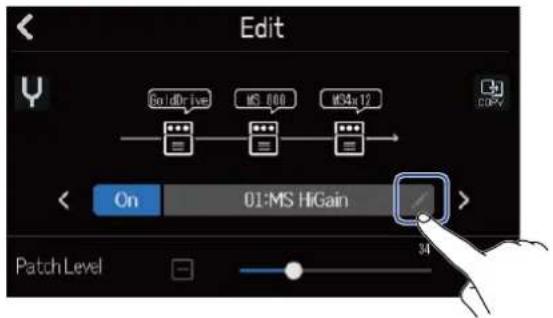

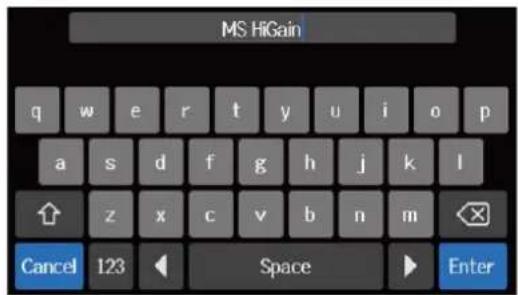

Édition des mémoires de patch....66

Enregistrement....72

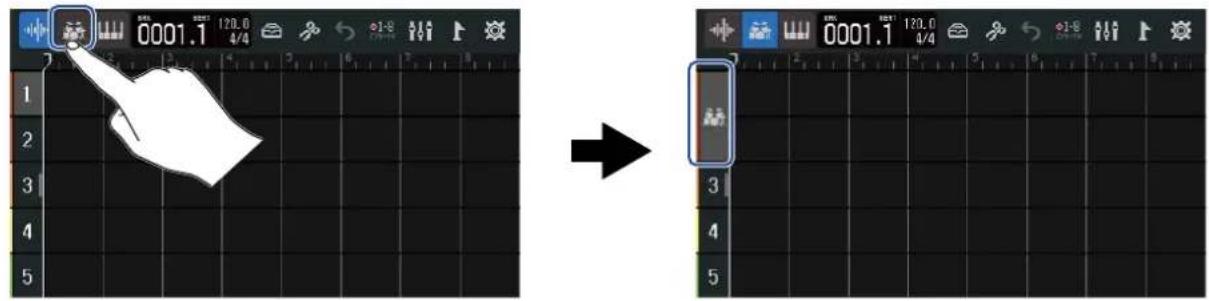

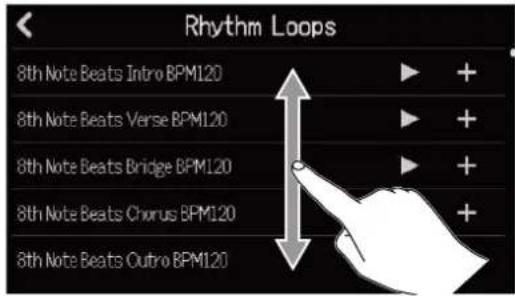

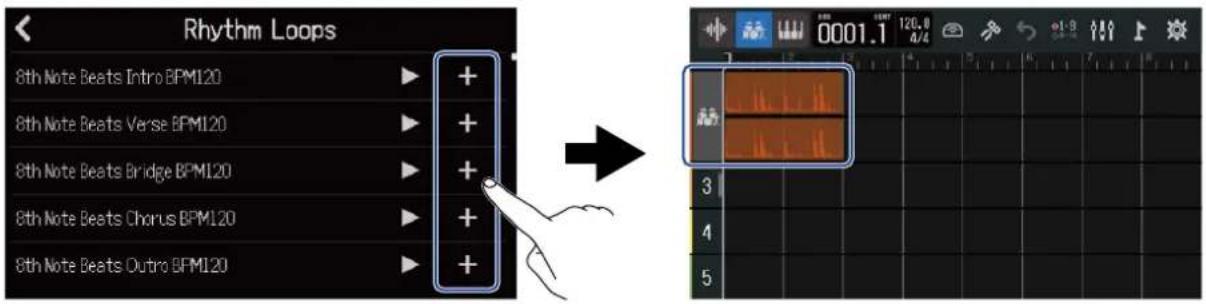

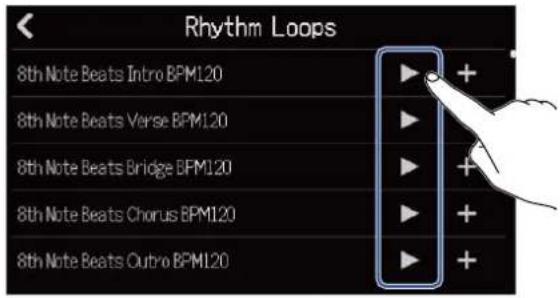

Emploi des boucles rythmiques internes....74

Emploi du synthétiseur....77

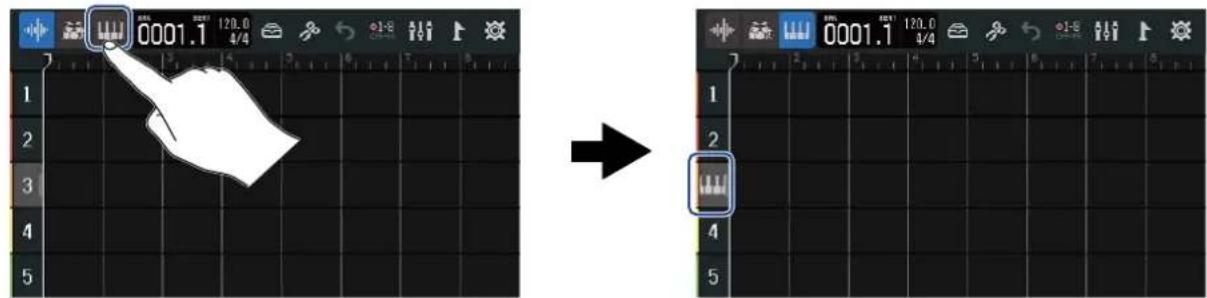

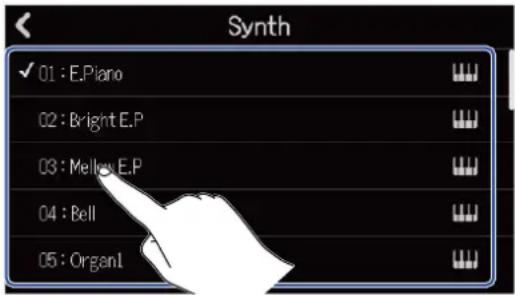

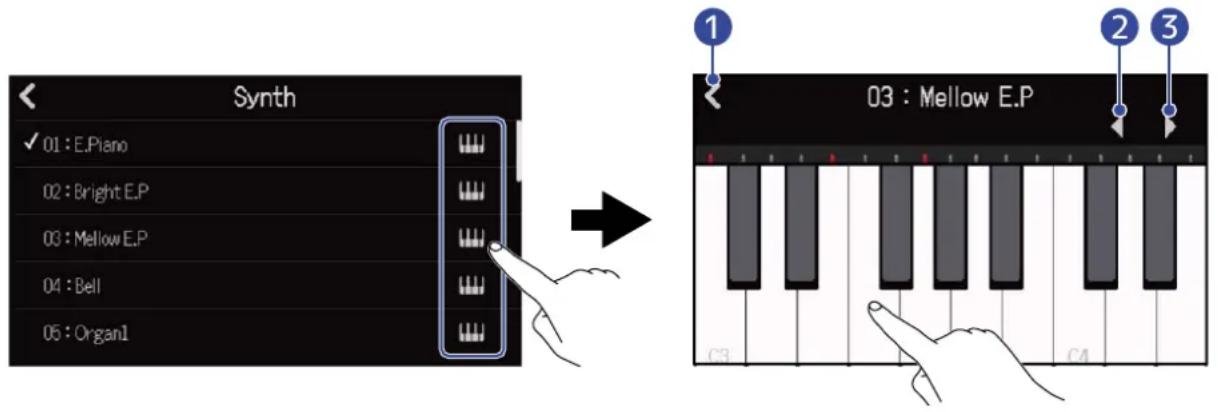

Sélection du son de synthé....77

Enregistrement....79

Lecture de projets....80

Édition des projets....82

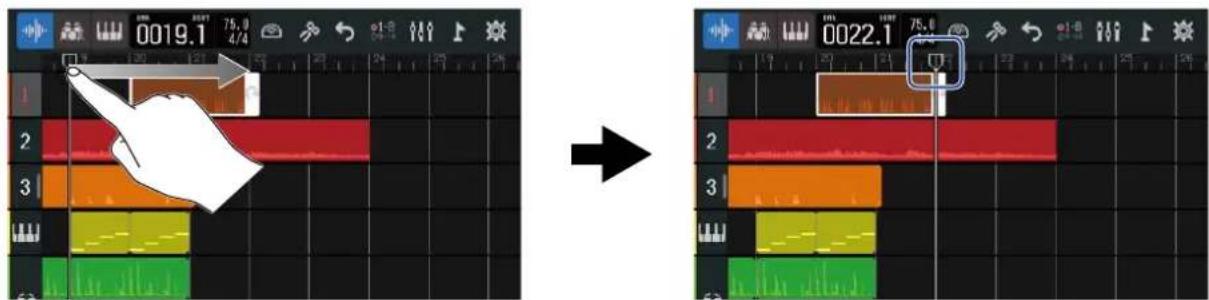

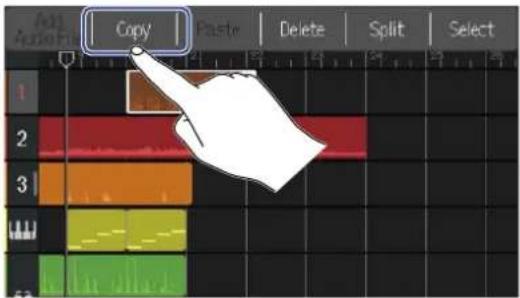

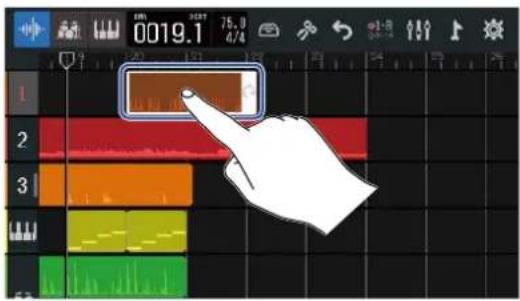

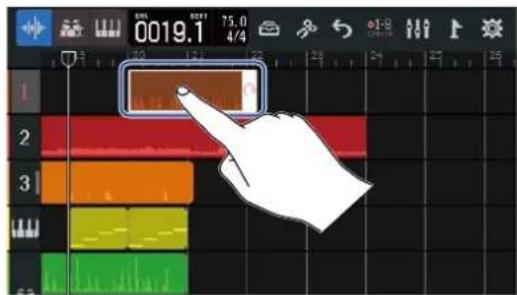

Édition des régions....82

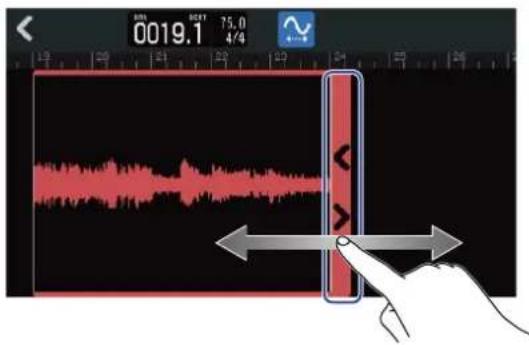

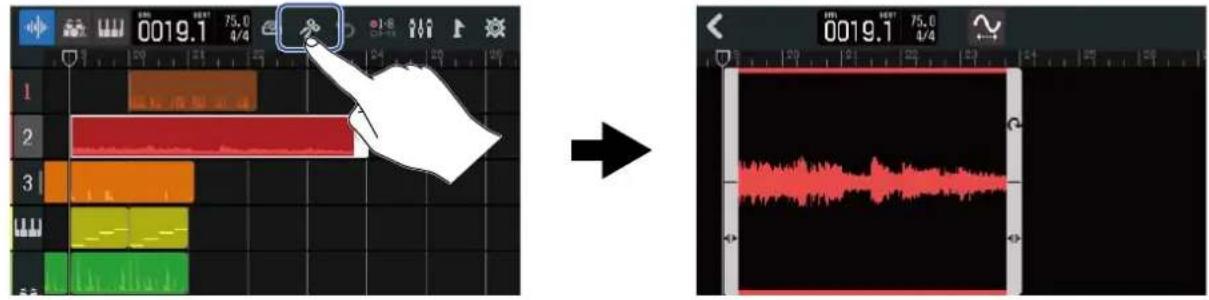

Édition des formes d'onde (régions audio/rythmiques).... 99

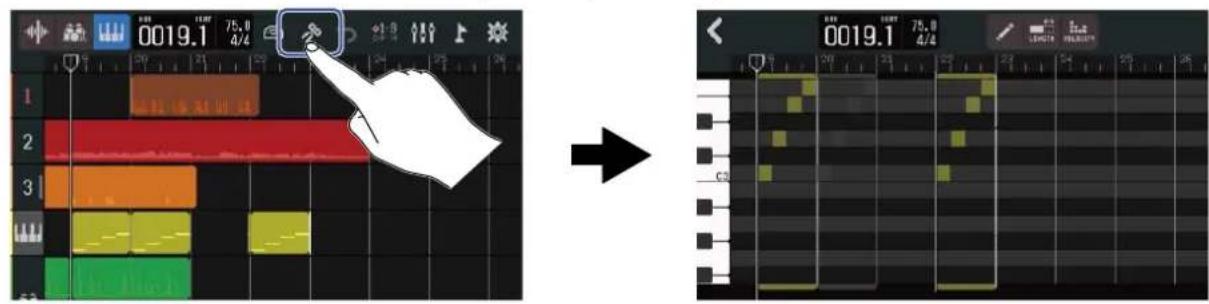

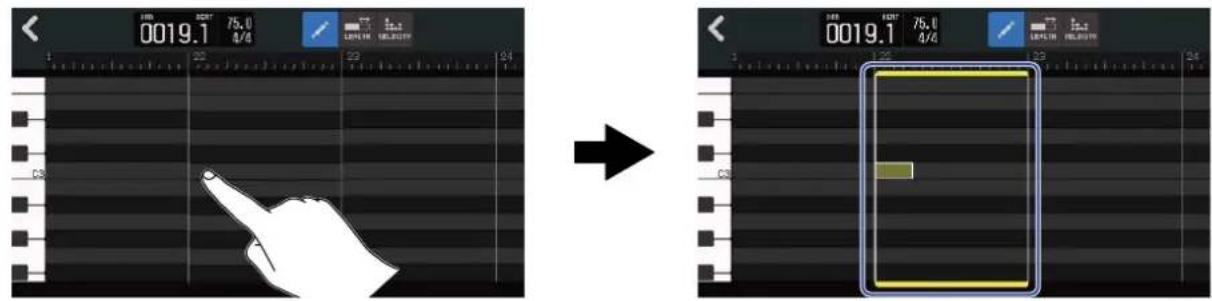

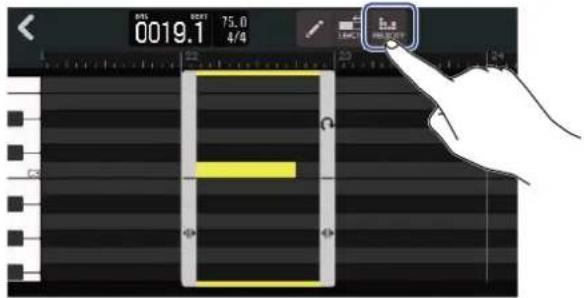

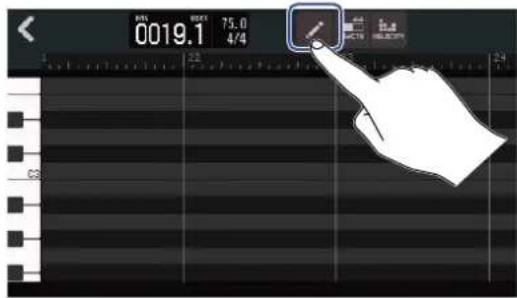

Édition des notes (régions de synthé)....103

Édition des pistes....108

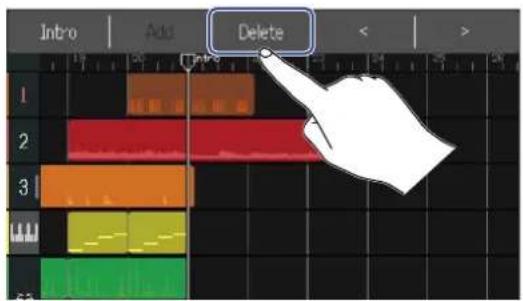

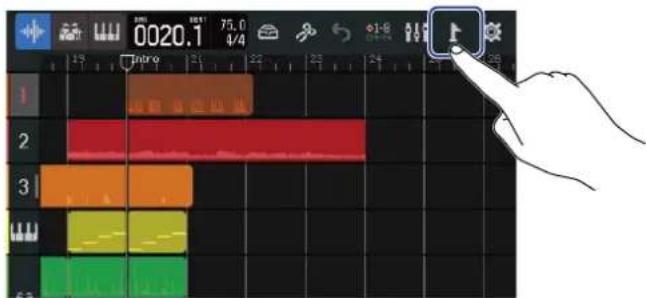

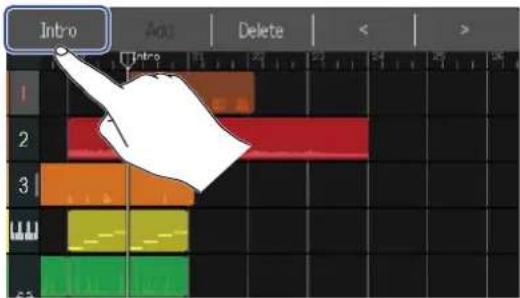

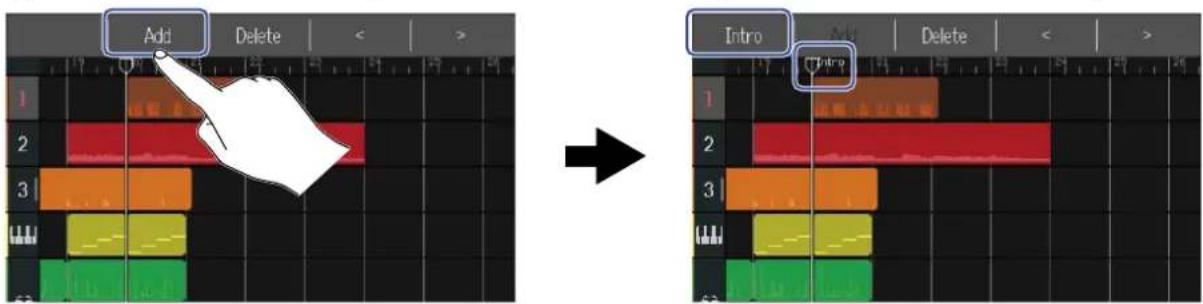

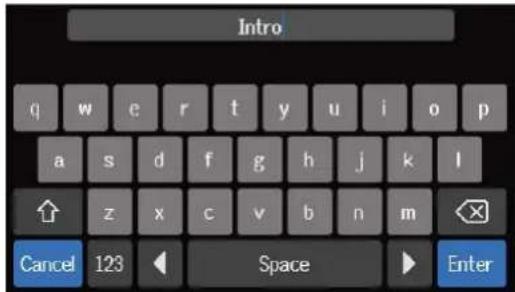

Emploi de marqueurs....114

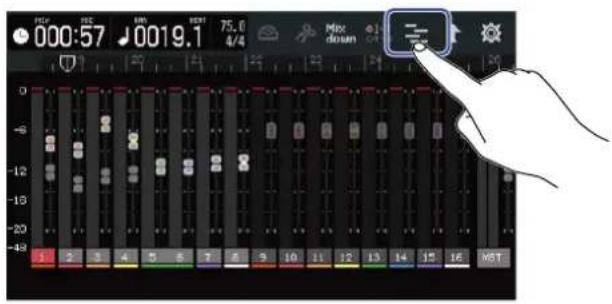

Mixage des projets....120

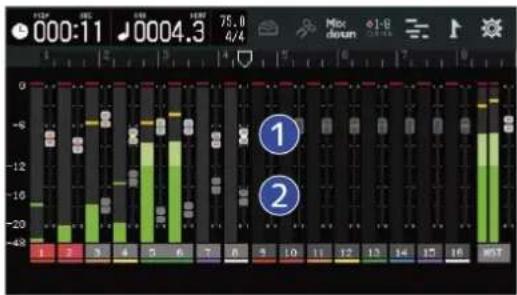

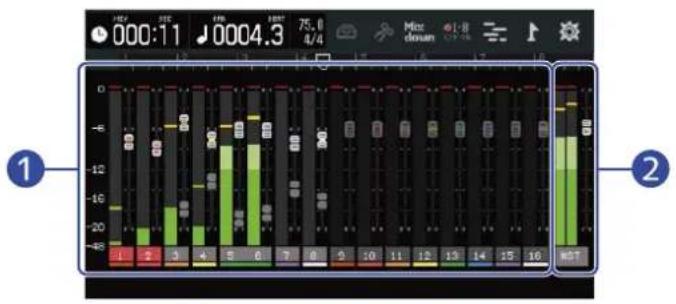

Vérification du niveau des pistes.... 120

Coupure du son des pistes....122

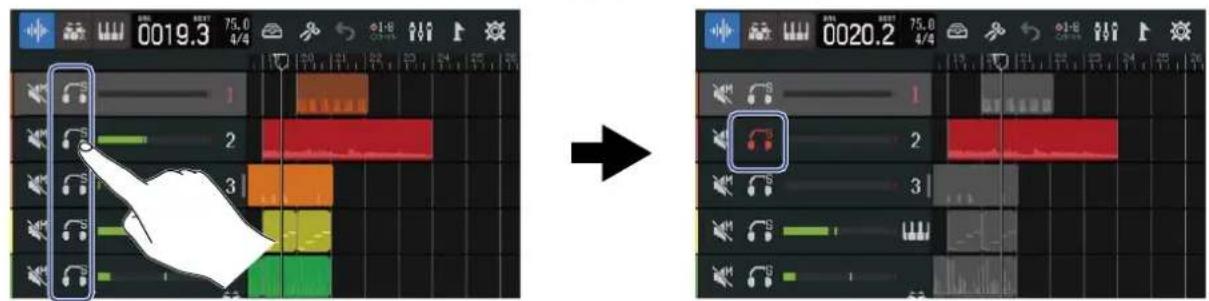

Écoute des seules pistes sélectionnées (solo)....123

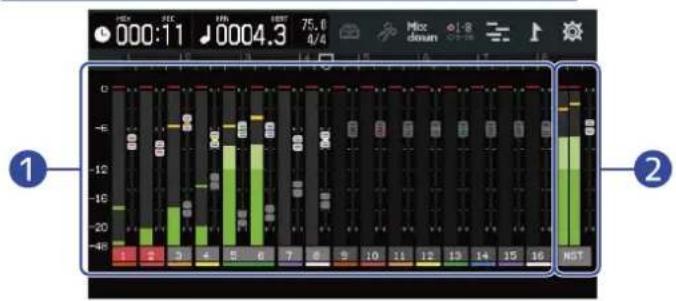

Réglage des niveaux de volume....124

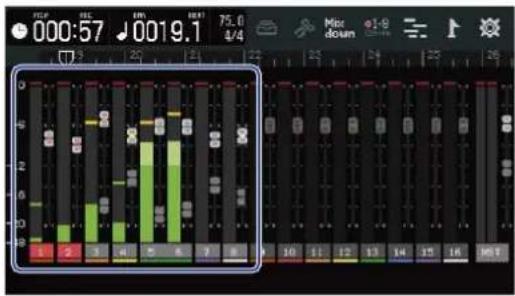

Changement du groupe de pistes contrôlé....126

Réglage du panoramique, de l'égaliseur et des effets des pistes.... 127

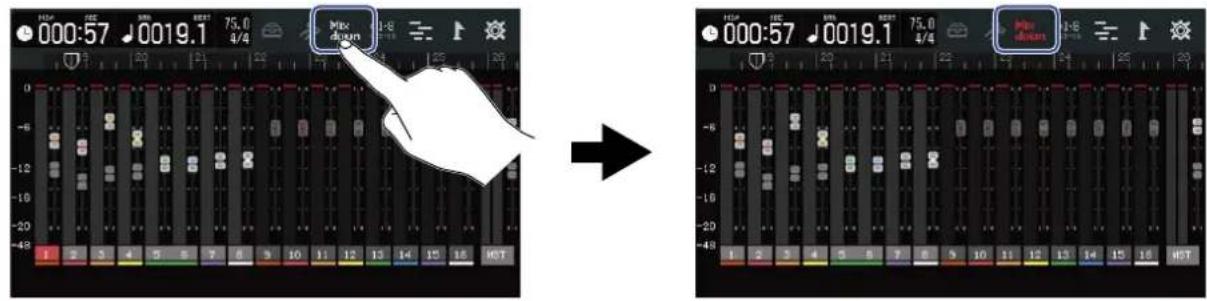

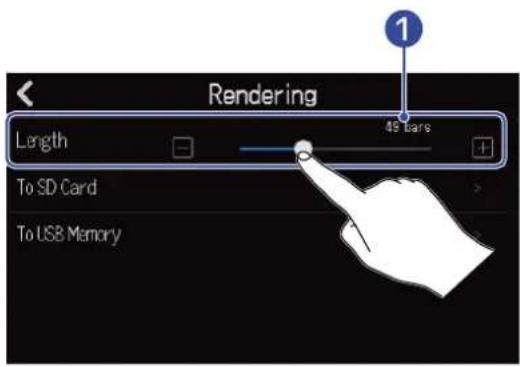

Mixage de réduction....128

Gestion des projets....129

Structure des dossiers et fichiers d'une carte SD....129

Structure des dossiers et fichiers d'une clé USB....131

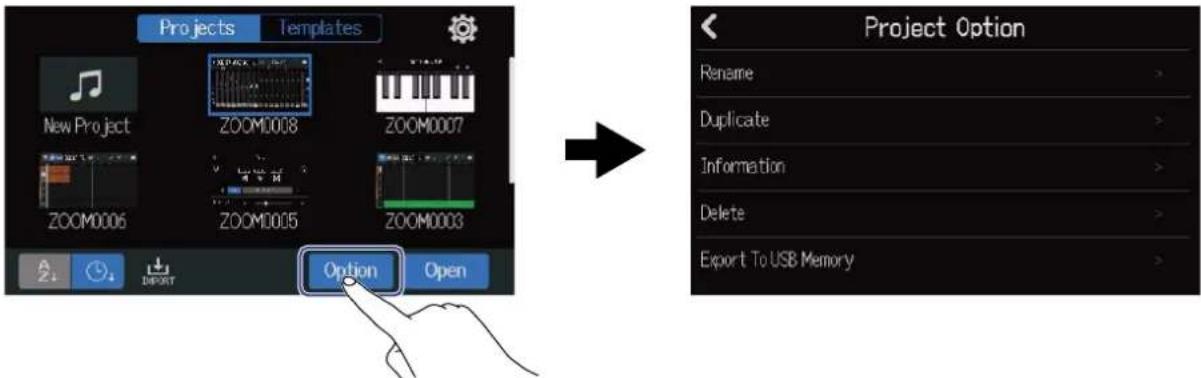

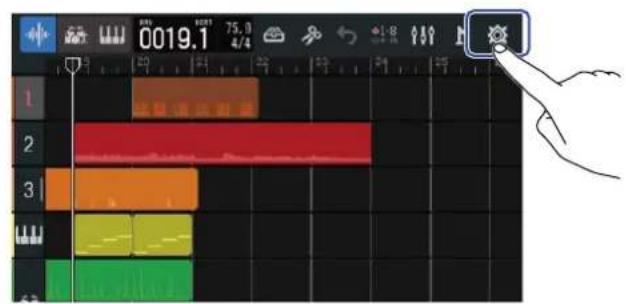

Ouverture du menu Project Option (options de projet)....133

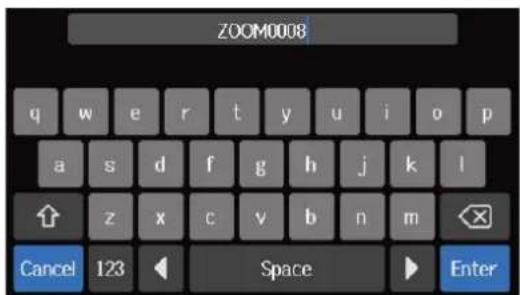

Changement des noms de projet....135

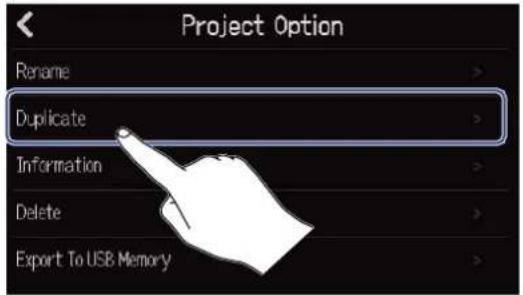

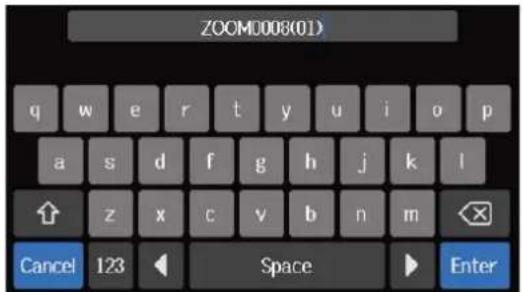

Duplication de projets....136

Contrôle des informations sur le projet....137

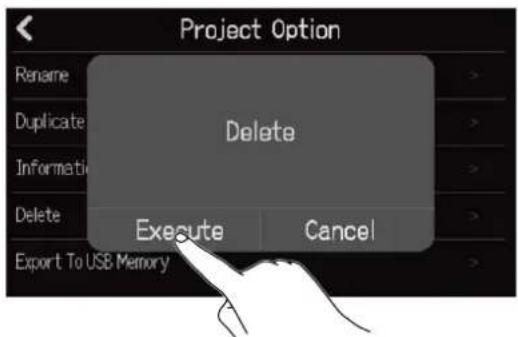

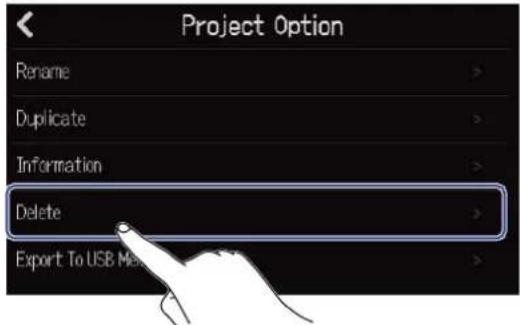

Suppression de projets....138

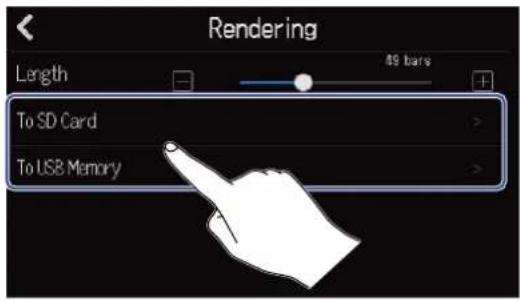

Conversion de projets en fichiers WAV....139

Sauvegarde de projets sur des clés USB....141

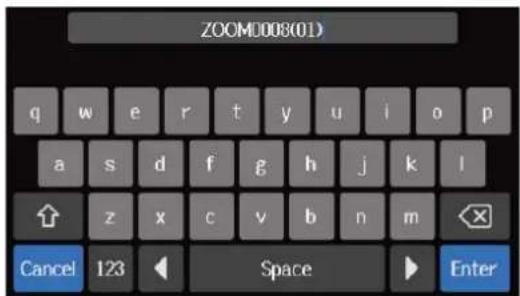

Importation de projets depuis des clés USB....142

Emploi comme interface audio....144

Installation du pilote....144

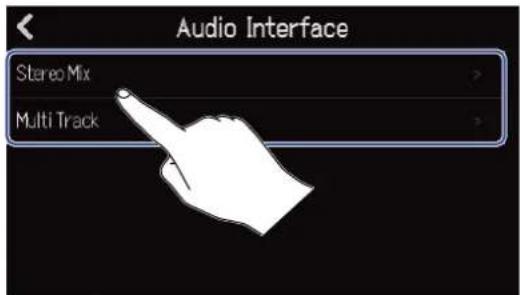

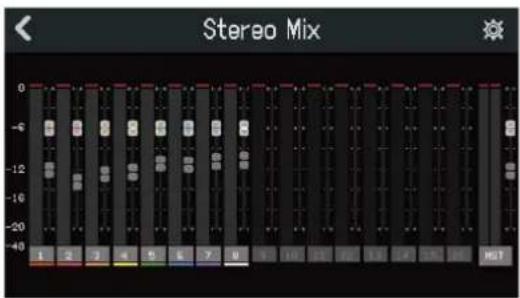

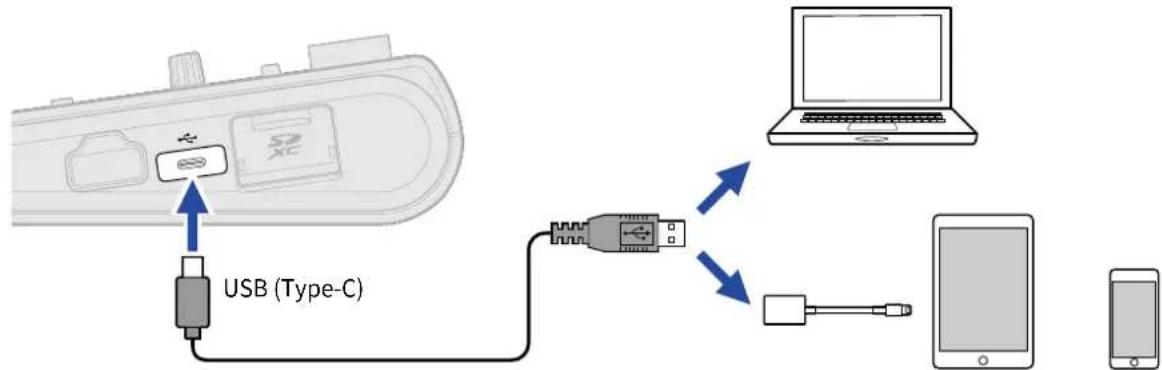

Connexion d'ordinateurs, de smartphones et de tablettes....145

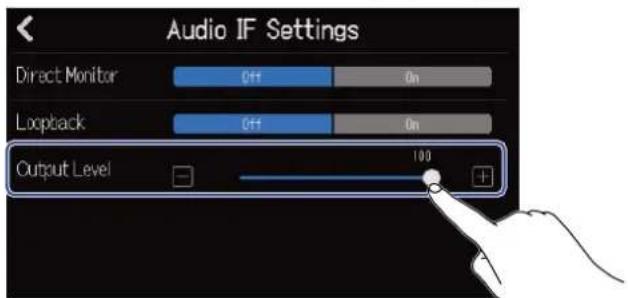

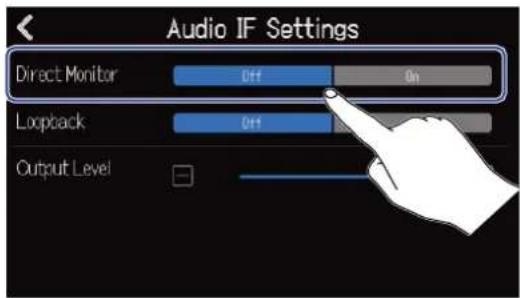

Réglages d'interface audio....148

Emploi du R20 comme surface de contrôle.... 151

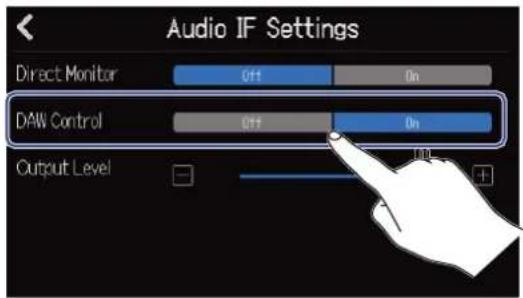

Activer l'utilisation comme surface de contrôle....151

Réglages sur le logiciel DAW....152

Fonctions du R20....152

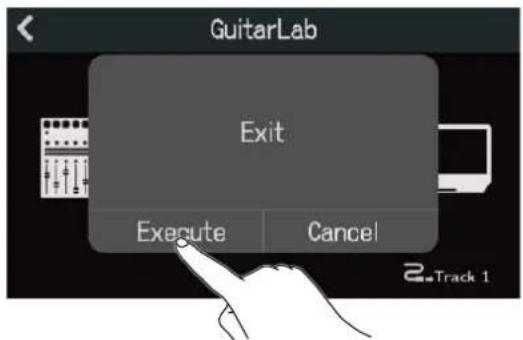

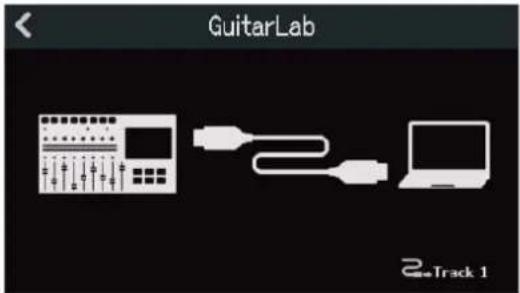

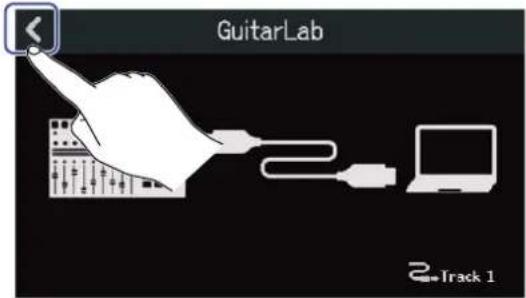

Utilisation de Guitar Lab....153

Connexion à un ordinateur....153

Emploi de claviers MIDI.... 156

Connexion de claviers MIDI....156

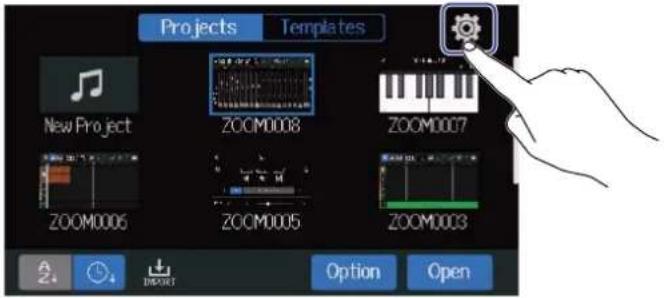

Réglage de la fonction d'extinction automatique....158

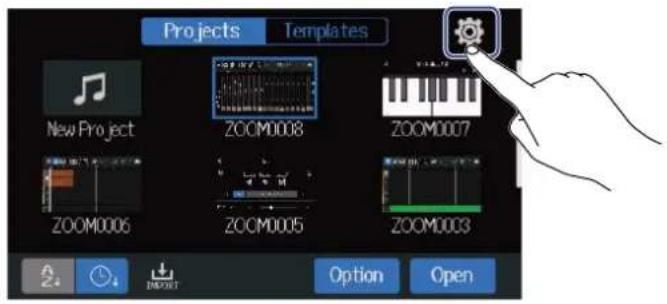

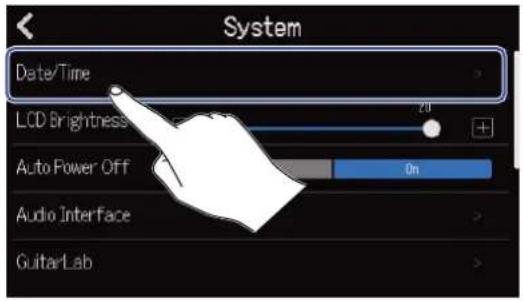

Réglage de la date et de l'heure.... 159

Réglage de la luminosité de l'écran tactile.... 161

Gestion des cartes SD....162

Contrôle des informations de carte SD....162

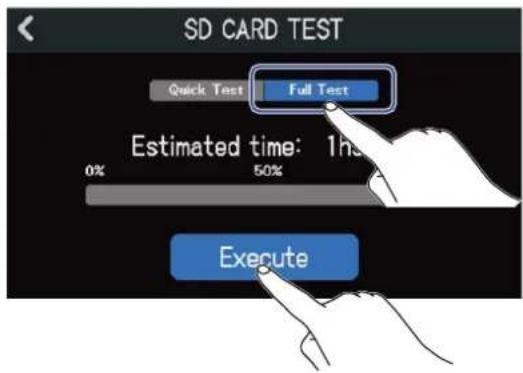

Test des performances d'une carte SD....163

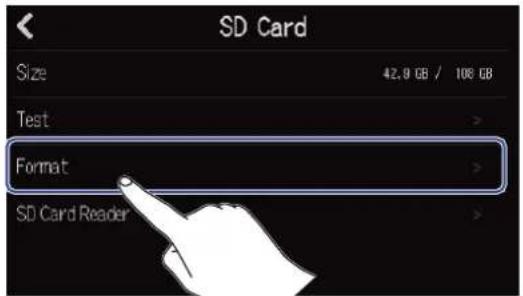

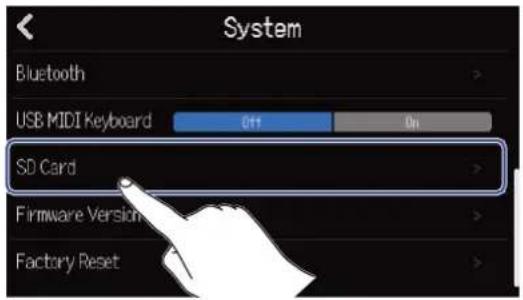

Formatage de cartes SD....165

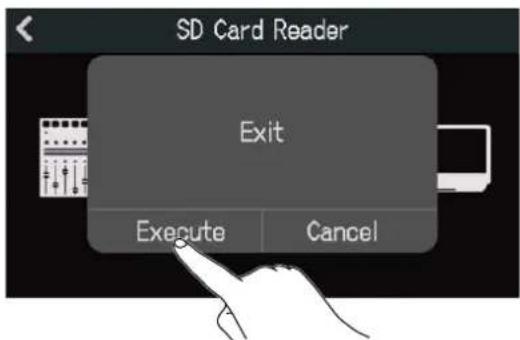

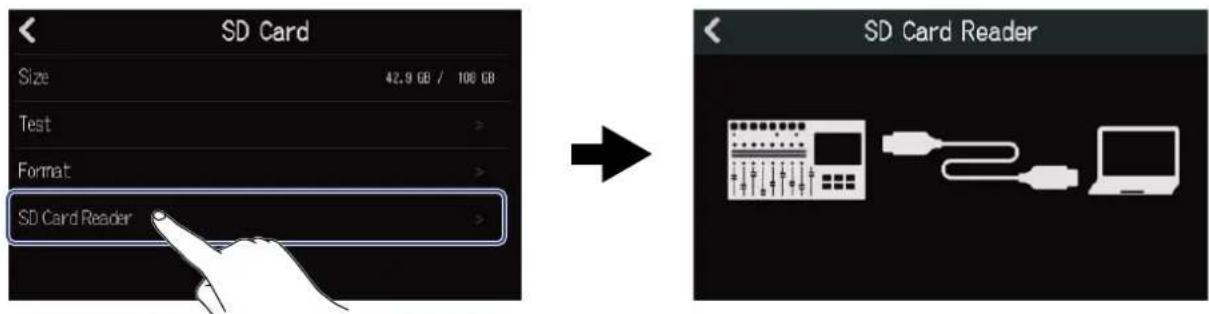

Emploi comme lecteur de carte.... 167

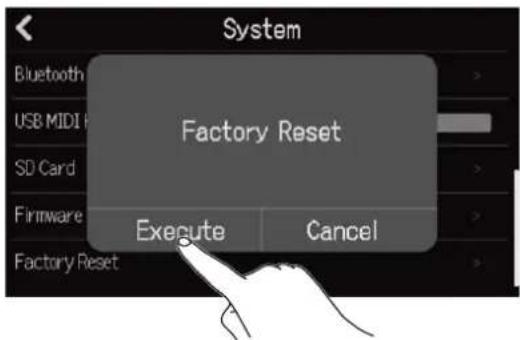

Restauration des réglages par défaut.... 170

Gestion du firmware....172

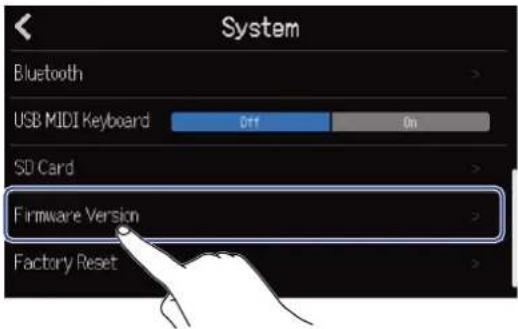

Vérification des versions de firmware....172

Mise à jour....172

Annexe....173

Guide de dépannage....173

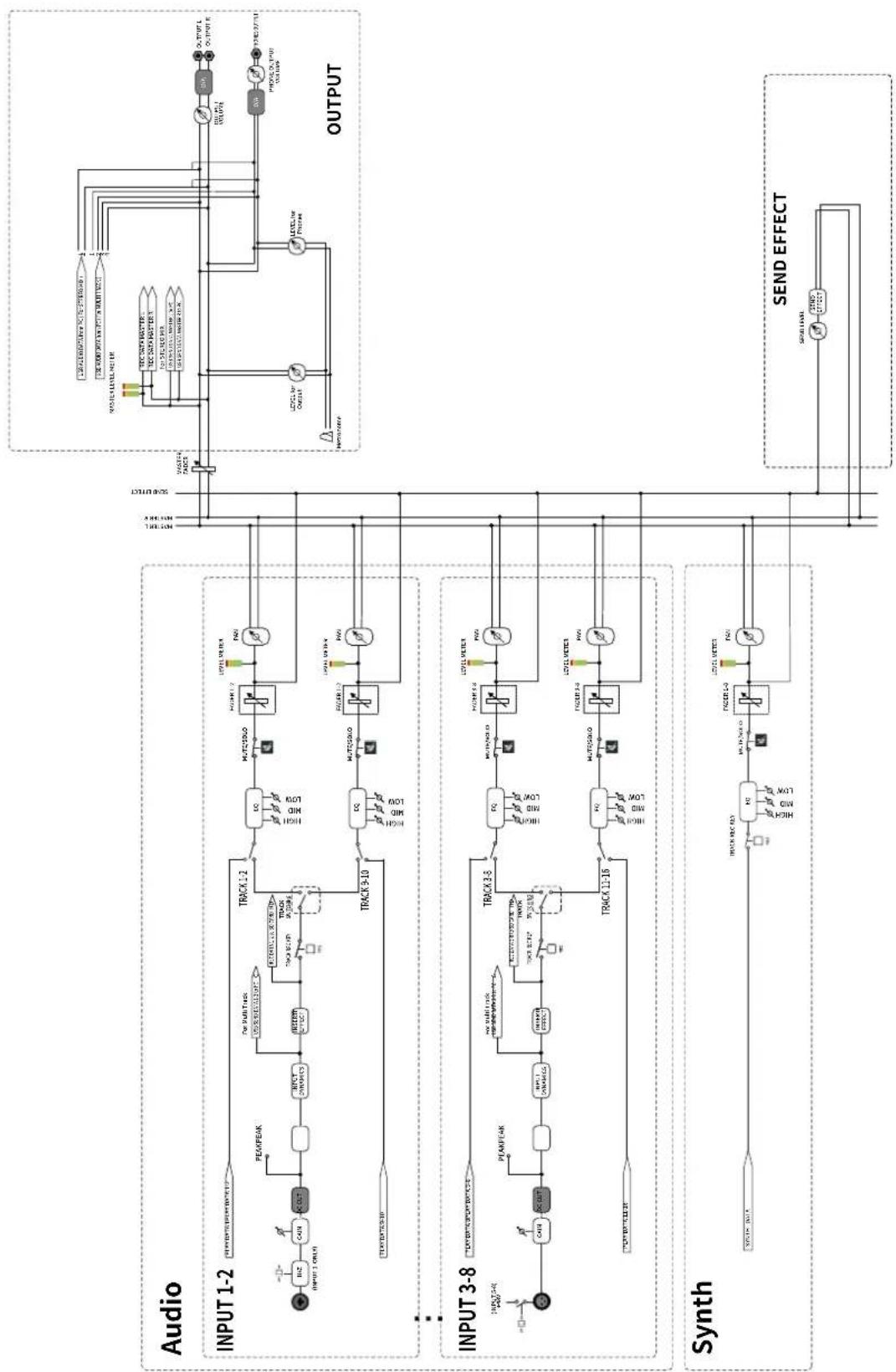

Schéma synoptique....174

Tableau d'équipement MIDI....175

Caractéristiques techniques....176

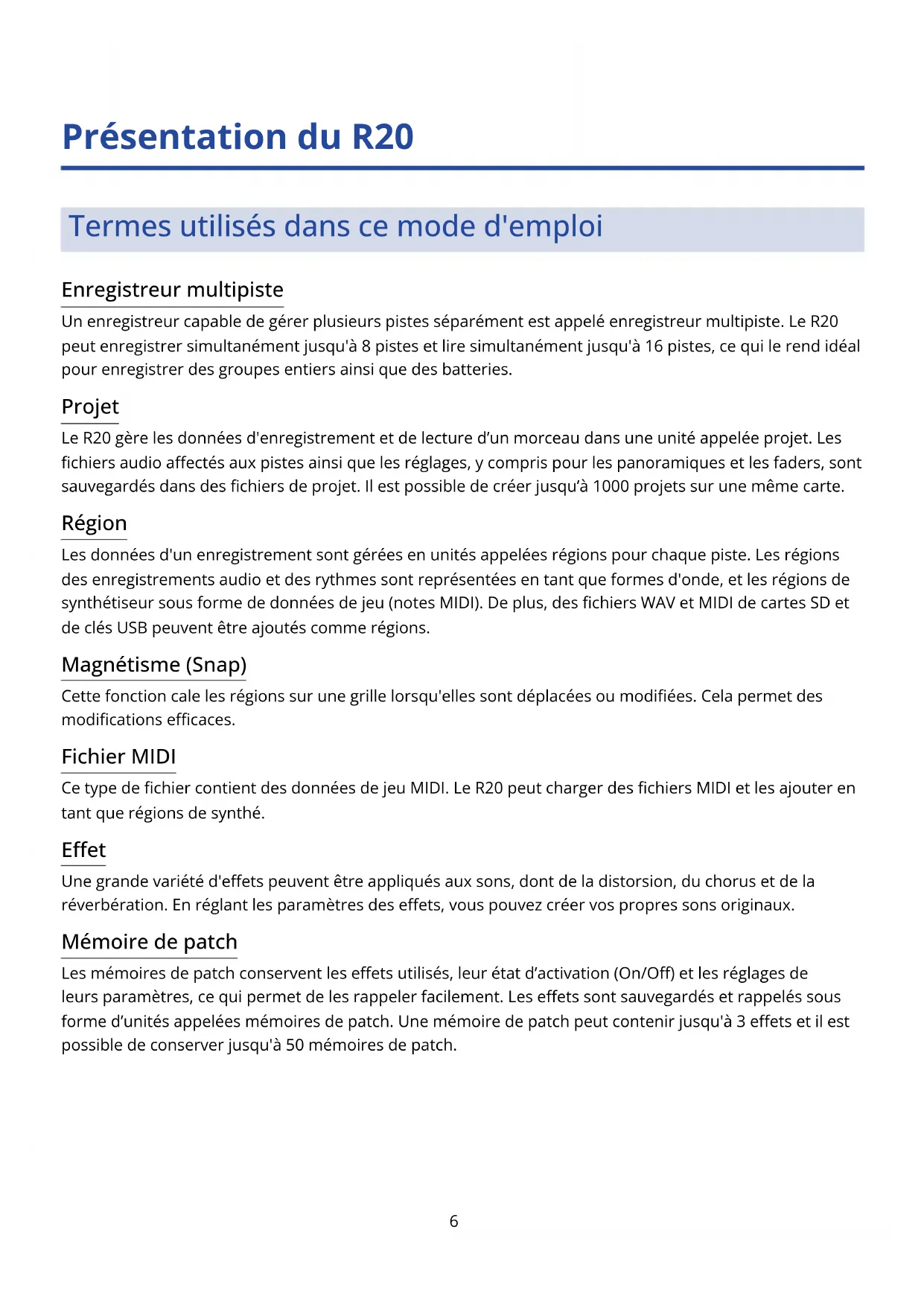

Termes utilisés dans ce mode d'emploi

Enregistreur multipiste

Un enregistreur capable de gérer plusieurs pistes séparément est appelé enregistreur multipiste. Le R20 peut enregistrer simultanément jusqu'à 8 pistes et lire simultanément jusqu'à 16 pistes, ce qui le rend idéal pour enregistrer des groupes entiers ainsi que des batteries.

Projet

Le R20 gère les données d'enregistrement et de lecture d'un morceau dans une unité appelée projet. Les fichiers audio affectés aux pistes ainsi que les réglages, y compris pour les panoramiques et les faders, sont sauvegardés dans des fichiers de projet. Il est possible de créer jusqu'à 1000 projets sur une même carte.

Région

Les données d'un enregistrement sont gérées en unités appelées régions pour chaque piste. Les régions des enregistrements audio et des rythmes sont représentées en tant que formes d'onde, et les régions de synthétiseur sous forme de données de jeu (notes MIDI). De plus, des fichiers WAV et MIDI de cartes SD et de clés USB peuvent être ajoutés comme régions.

Magnétisme (Snap)

Cette fonction cale les régions sur une grille lorsqu'elles sont déplacées ou modifiées. Cela permet des modifications efficaces.

Fichier MIDI

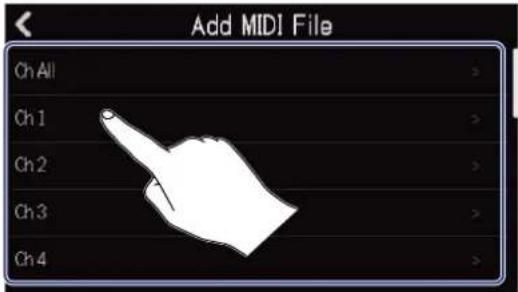

Ce type de fichier contient des données de jeu MIDI. Le R20 peut charger des fichiers MIDI et les ajouter en tant que régions de synthé.

Effet

Une grande variété d'effets peuvent être appliqués aux sons, dont de la distorsion, du chorus et de la réverbération. En réglant les paramètres des effets, vous pouvez créer vos propres sons originaux.

Mémoire de patch

Les mémoires de patch conservent les effets utilisés, leur état d'activation (On/Off) et les réglages de leurs paramètres, ce qui permet de les rappeler facilement. Les effets sont sauvegardés et rappelés sous forme d'unités appelées mémoires de patch. Une mémoire de patch peut contenir jusqu'à 3 effets et il est possible de conserver jusqu'à 50 mémoires de patch.

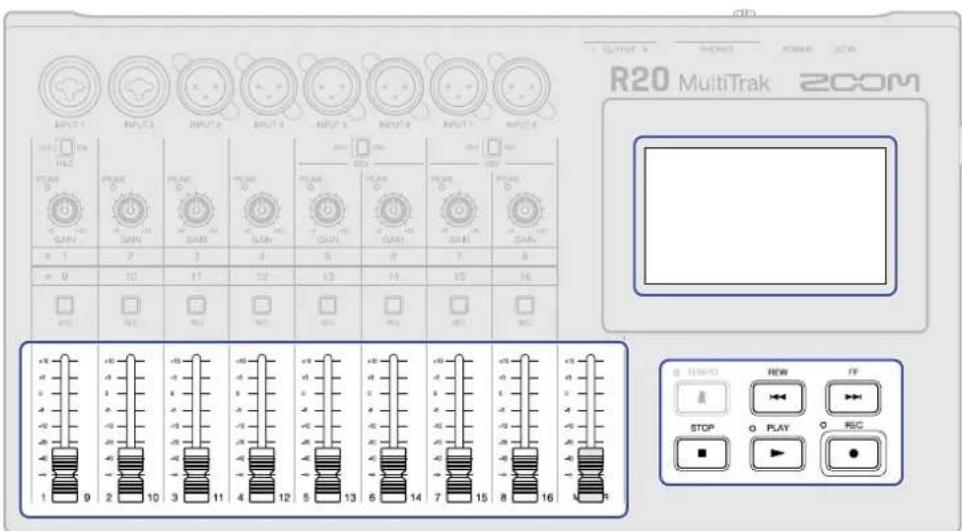

Fonctions des parties

Face supérieure

R20 MultiTrak 200M L OUTPUT R PHONES POWER DC IN 1 INPUT 1 INPUT 2 INPUT 3 INPUT 4 INPUT 5 INPUT 6 INPUT 7 INPUT 8 2 ON HLZ 3 PEAK O PEAK O PEAK O PEAK O PEAK O PEAK O -4 -5 -6 -7 -8 -9 -10 -11 -12 -13 -14 -15 -16 -10 2 3 4 5 6 7 8 -10 10 11 12 13 14 15 16 5 REC REC REC REC REC REC REC 6 7 8 9 1 +10 +12 +13 +14 +15 +16 [phone] -13 -14 -15 -16 -2 -10 -11 -12 -13 -14 -15 -16 -2 -20 -21 -22 -23 -24 -25 -26 -27 -28 -29 -30 -3 -40 -41 -42 -43 -44 -45 -46 -47 -48 -49 -50 -4 -50 -51 -52 -53 -54 -55 -56 -57 -58 -5 -60 -61 -62 -63 -64 -65 -66 -67 -6 -70 -71 -72 -73 -74 -75 -76 -7 -80 -81 -82 -83 -84 -85 -86 -8 -90 -91 -92 -93 -94 -95 -96 -9 -100 - [phone] -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 [phone] -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10

1 Prises d'entrée

Utilisez les entrées INPUT 1 et 2 pour connecter des micros, des claviers et des guitares. Elles acceptent les connecteurs XLR et les fiches jack 6,35 mm (asymétriques).

Utilisez les entrées INPUT 3–8 pour connecter des micros et des claviers. Elles acceptent les connecteurs XLR.

2 Sélecteur de haute impédance Hi-Z

Active/désactive la haute impédance pour l'entrée INPUT 1. Activez-la si la guitare ou la basse connectée la nécessite.

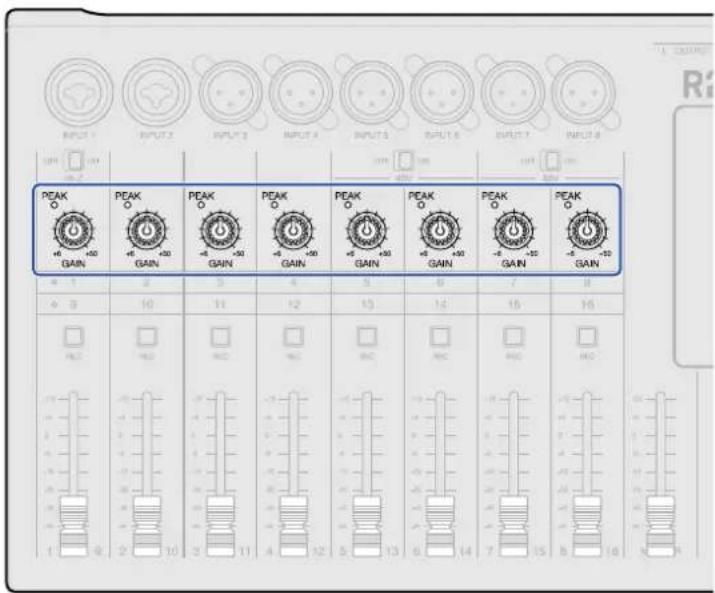

3 Voyants PEAK/ boutons GAIN d'entrée

Utilisez les boutons GAIN pour régler le niveau des signaux entrants. Réglez-les pour que les indicateurs de crête (voyants PEAK) ne s'allument pas.

4 Voyants de piste

Ils indiquent si les entrées et les faders de canal sont associés aux pistes 1-8 ou 9-16.

5 Touches d'enregistrement (REC) de piste

Pressez ces touches pour armer l'enregistrement sur les pistes. Elles s'allument en rouge lorsqu'elles sont activées.

6 Faders de canal/MASTER

Faders de canal : règlent dans une plage allant de - à +10 dB le niveau du signal de chaque piste.

Fader MASTER : règle dans une plage allant de - à +10 dB le niveau du signal de la piste MASTER, qui est un mixage stéréo des pistes individuelles.

7 Commutateurs d'alimentation fantôme

Activent/désactivent l'alimentation fantôme +48 V. Basculez-les sur ON si vous connectez par exemple des micros électrostatiques prenant en charge l'alimentation fantôme fournie aux entrées INPUT 5–8.

8 Écran tactile

Affiche différents types d'informations et se contrôle au doigt.

9 Autres touches

Active/désactive le métronome. Le voyant s'allume quand il est activé.

Fait reculer la position de lecture d'une unité de règle. Maintenir la touche pressée pour une recherche vers l'arrière.

Fait avancer la position de lecture d'une unité de règle. Maintenir la touche pressée pour une recherche vers l'avant.

Appuyez sur cette touche pour arrêter l'enregistrement et la lecture. Appuyez à l'arrêt pour ramener la tête d'enregistrement/lecture au début du projet.

Appuyez sur cette touche pour lancer/mettre en pause la lecture de fichiers enregistrés. Le voyant s'allume pendant la lecture.

Appuyez sur cette touche pour lancer l'enregistrement. Le voyant s'allume pendant l'enregistrement.

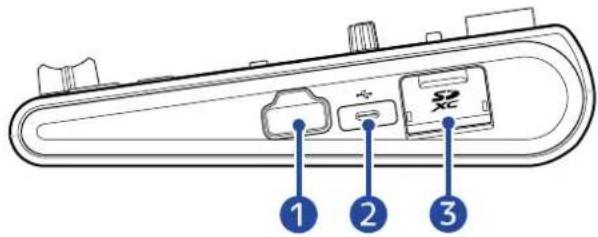

① ② ③

1 Prise REMOTE

Branchez-y un BTA-1 ZOOM ou autre adaptateur sans fil dédié.

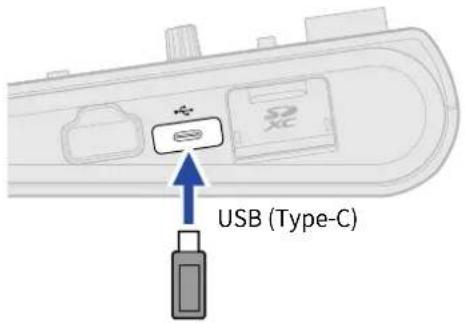

2 Port USB (Type-C)

Permet de copier et d'importer des projets à partir de clés USB. Des claviers MIDI USB peuvent également être connectés et utilisés pour faire jouer des sons de synthé. La connexion à un ordinateur ouvre également les possibilités suivantes.

• Emploi du R20 comme interface audio
- Emploi de Guitar Lab pour changer les effets du R20
- Emploi du R20 comme lecteur de carte SD

3 Lecteur de carte SD

Accepte les cartes conformes aux spécifications SDHC/SDXC.

1 NO. 12V ON OFF POWER USE ZAD-1220 ONLY PHONES R OUTPUT L 2 3 4 5 2COM

1 Interrupteur d'alimentation POWER

Met le R20 sous et hors tension.

Quand on le bascule sur OFF, les réglages de mixage actuels sont automatiquement sauvegardés dans le R20 et dans le fichier des réglages du dossier de projet sur la carte SD.

2 Connecteur pour adaptateur secteur CC 12 V

Branchez-y l'adaptateur secteur dédié (ZAD-1220 ZOOM).

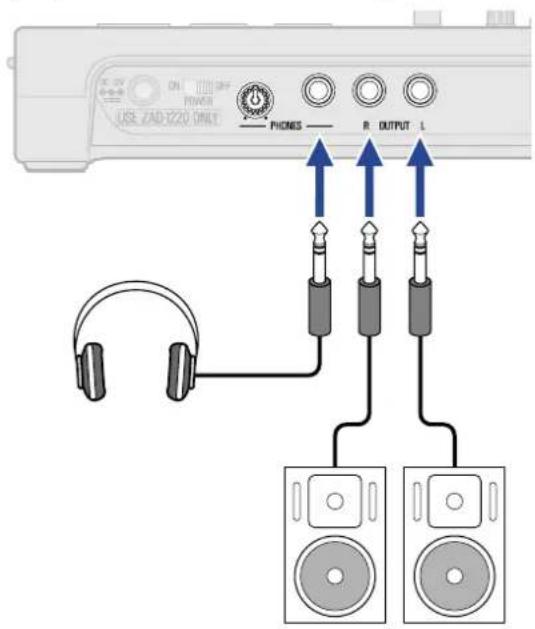

3 Bouton de volume de sortie PHONES

Règle le volume du casque.

4 Prise de sortie PHONES

Branchez-y un casque.

5 Prises OUTPUT

Raccordez ces sorties par exemple à un amplificateur de puissance, à une sonorisation ou à des moniteurs amplifiés.

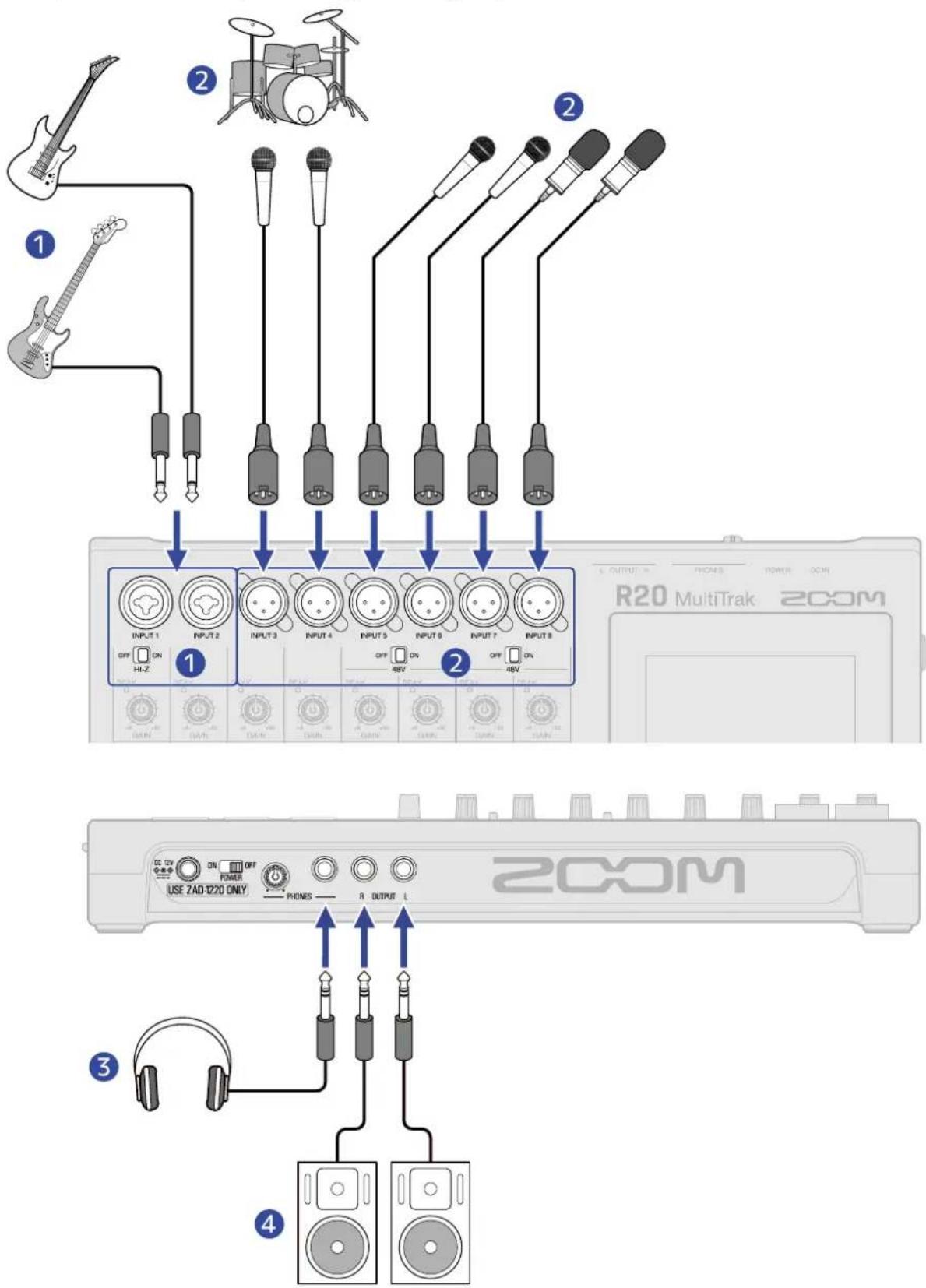

Exemple de connexion

Voici un exemple de connexion pour enregistrer un groupe dans un studio.

1 Guitares et basses

Pour brancher directement une guitare ou une basse à micros passifs, utilisez l'entrée INPUT 1 et réglez sur ON.

Si vous branchez au R20 une guitare ou une basse à micros actifs ou au travers d'un effet, utilisez l'entrée INPUT 1 ou 2. Dans ce cas, réglez sur OFF pour la connexion à l'entrée INPUT 1.

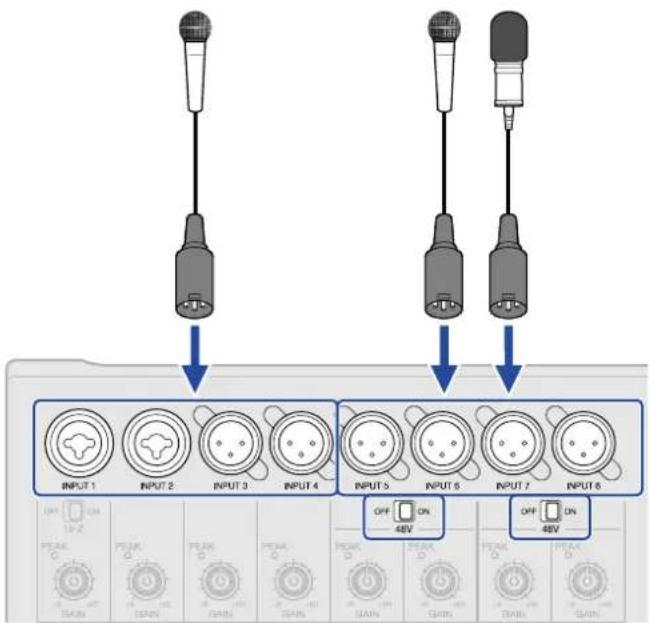

2 Micros pour le chanteur et les choristes, la batterie et d'autres sources sonores

Des micros dynamiques peuvent être connectés aux entrées INPUT 3 et 4.

Pour les entrées INPUT 5-8, réglez en fonction du type de micro connecté.

• Micro dynamique : OFF
• Micro électrostatique : ON

3 Casque

4 Moniteurs amplifiés

Le R20 affiche sur un écran tactile les informations nécessaires au fonctionnement. Touchez l'écran et faites glisser le doigt pour effectuer diverses opérations, dont la sélection, le réglage et les modifications. Il est également possible d'effectuer un zoom avant/arrière sur l'écran en pinçant/écartant les doigts.

Cette section explique les différents écrans affichés par le R20.

Présentation de l'écran d'accueil

Il apparaît sur l'écran tactile quand on met le R20 sous tension. L'écran d'accueil a deux pages : l'affichage des pistes et l'affichage des indicateurs de niveau. Passez de l'une à l'autre selon les besoins pendant le fonctionnement.

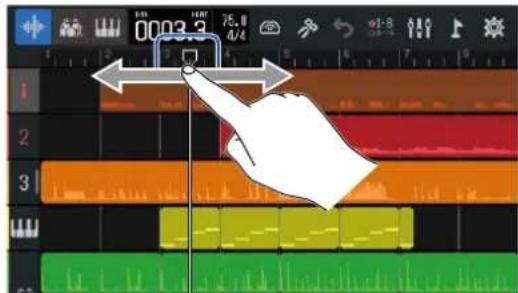

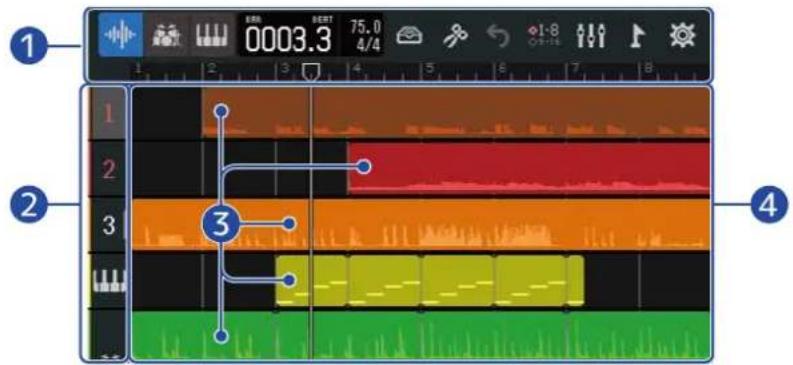

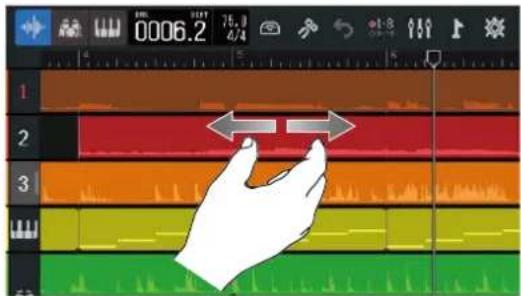

Écran d'affichage des pistes

C'est l'écran normal d'enregistrement/édition.

Comme les formes d'onde enregistrées et leur position peuvent être facilement examinées, cela sert à réfléchir à la structure et à l'édition des morceaux.

0003.3 75.0 4/4 1:8 2 3 4

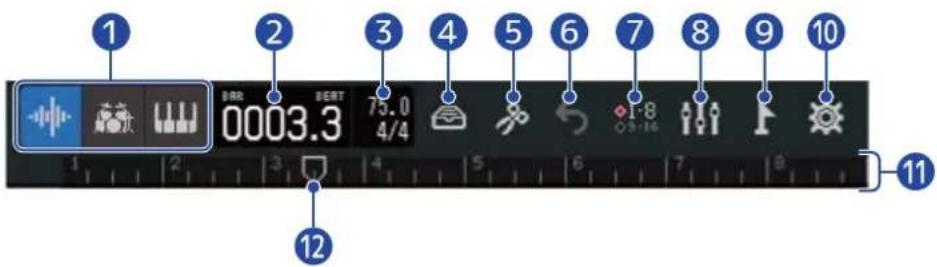

1 Barre de contrôle

Affiche la position d'enregistrement/lecture et différents boutons. Voir Présentation de la barre de contrôle pour plus de détails.

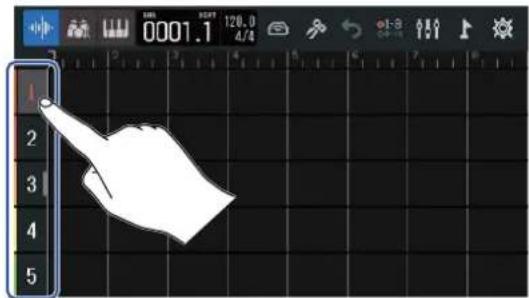

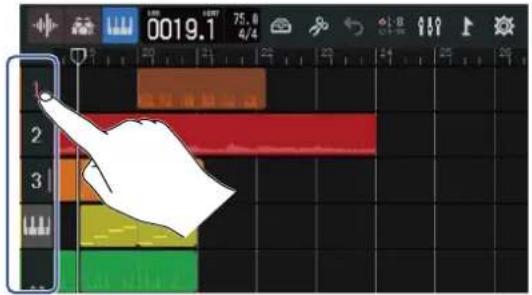

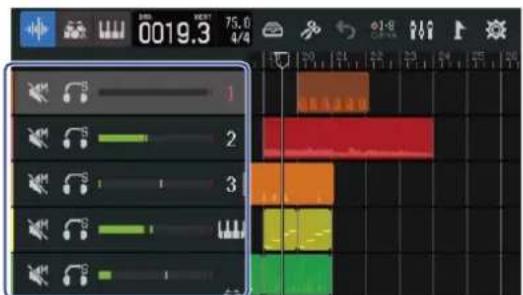

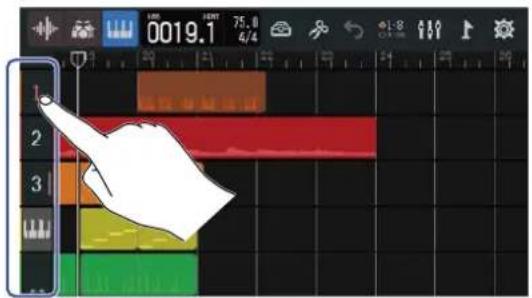

2 En-têtes de piste

Affichent le numéro et le type des pistes. Touchez-en un pour sélectionner une piste, ce qui la surligne. Les pistes armées pour l'enregistrement sont affichées en rouge.

• - 1 piste audio

Affichent les régions contenant un enregistrement audio.

• : piste rythmique

Affiche les régions de boucles rythmiques.

• : piste de synthé

Affiche les régions de synthé (données MIDI).

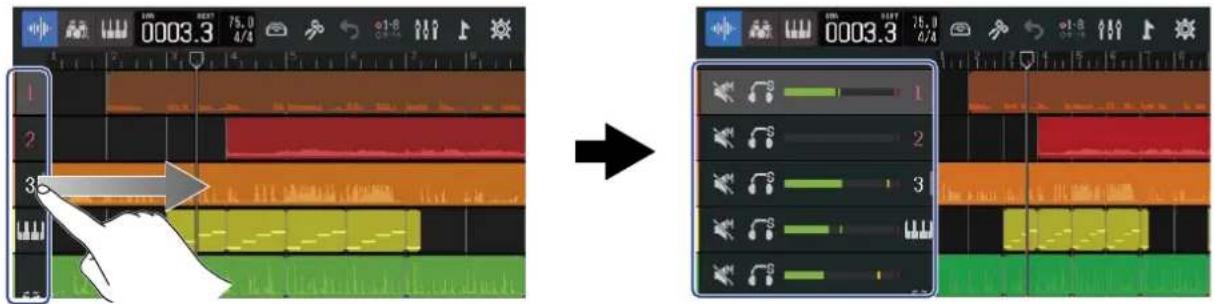

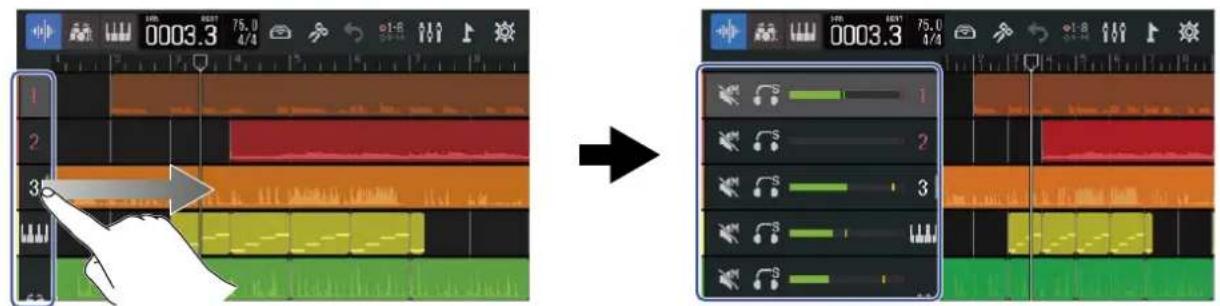

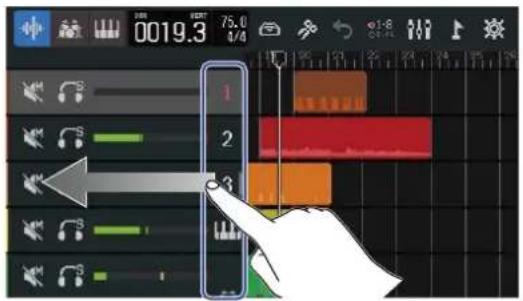

Faites glisser les en-têtes de piste vers la droite pour ouvrir la table de mixage. Quand celle-ci est ouverte, faites glisser les en-têtes de piste vers la gauche pour la fermer.

0003.3 75.0 4/4 1 2 3 0003.3 76.0 6/4 1 2 3

Utilisez la table de mixage pour vérifier les réglages de coupure du son (→ Coupure du son des pistes), de solo (→ Écoute des seules pistes sélectionnées (solo)) et de volume de chaque piste.

3 Régions

Les régions audio et rythmiques sont représentées par des formes d'onde, les régions de synthétiseur par des notes.

Voir Édition des régions pour plus de détails sur les opérations relatives aux régions, comme leur déplacement, leur ajout, leur suppression et leur division.

NOTE :

Le nombre maximal de régions dans un même projet est le suivant.

- Nombre total de régions audio et rythmiques : 50

• Régions de synthé : 80

4 Pistes

Elles affichent les régions.

L'affichage peut être changé comme suit.

- Pincer horizontalement : réduire l'affichage chronologique ou « timeline » (cela permet d'afficher plusieurs mesures en même temps).

0006.2 75.0 4/4 1 2 3

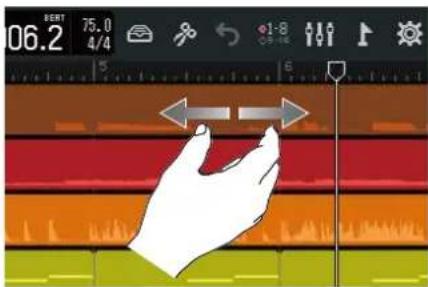

- Écarter horizontalement les doigts : agrandir l'affichage de la timeline (cela permet d'afficher plus de détails).

0006.2 75.9 4.74 1 2 3 6

- Glisser vers le haut, le bas, la gauche ou la droite : afficher des pistes qui n'apparaissaient pas et rendre visible une autre partie de la timeline.

0003.3 75.0 4/4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

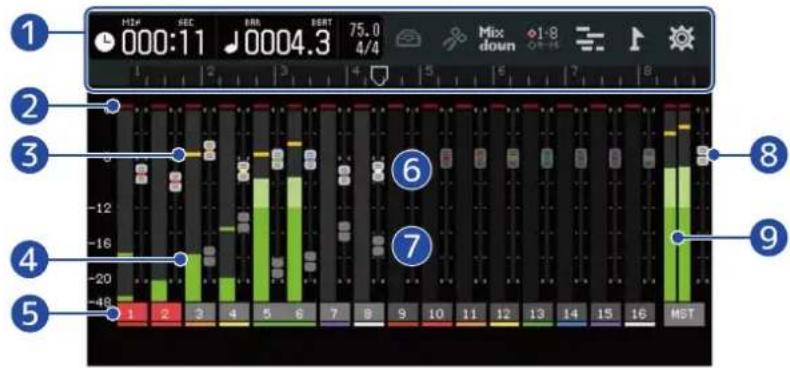

Écran d'affichage des indicateurs de niveau

Cet écran affiche les indicateurs de niveau et les faders de toutes les pistes.

Il permet de voir facilement le volume de toutes les pistes, il est donc utile pour enregistrer plusieurs canaux simultanément et faire la balance du mixage.

1 000:11 J0004.3 75.0 4/4 Mix doun 1-8 6 7 8 9 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 MST

1 Barre de contrôle

Affiche la position d'enregistrement/lecture et différents boutons. Voir Présentation de la barre de contrôle pour plus de détails.

2 Témoins d'écrêtage

S'allument en rouge si les signaux d'entrée/lecture saturent et sont écrêtés après intervention du fader.

Ces témoins s'effacent quand on appuie sur , quand on lance l'enregistrement et quand on change d'écran.

3 Témoins de crête

Conservent pendant une durée déterminée les niveaux crêtes des signaux d'entrée/lecture après intervention des faders.

4 Indicateurs de niveau des pistes

Affichent les niveaux des signaux d'entrée/lecture après intervention des faders.

5 Pistes

Affichent les numéros de piste. Les pistes armées pour l'enregistrement sont affichées en rouge. Touchez une piste pour ouvrir l'écran des réglages de piste (Track Settings).

6 Faders de pistes

Affichent la position actuelle de chaque fader.

7 Faders de pistes estompés

Lorsque les faders physiques ont une position différente de celle voulue par leur réglage interne, par exemple parce que le groupe de pistes contrôlé a été changé, ces faders estompés indiquent la position des faders physiques.

Pour modifier la valeur de réglage d'un fader, ramenez le d'abord sur sa position de réglage actuelle. Cela lui permettra de refléter le réglage du fader de l'unité.

8 Fader MASTER

Affiche la position du fader MASTER.

9 Indicateurs de niveau MASTER

Affichent les niveaux de la piste MASTER.

Présentation de la barre de contrôle

La barre de contrôle apparaît en haut de l'écran d'affichage des pistes et de l'écran d'affichage des indicateurs de niveau. Outre l'affichage de la position actuelle dans les mesures, du tempo et du chiffrage de mesure, elle comprend des boutons pour divers réglages.

Écran d'affichage des pistes Écran d'affichage des indicateurs de niveau

0003.3 75.8 4/4

1 2 3 4 5 6 7 8 9 10 11 12 0003.3 75.0 4/4

(écran d'affichage des pistes uniquement) : boutons de type de piste

Le type de piste sélectionné peut être changé.

• - 1 piste audio
• spiste rythmique
• : piste de synthé

001:01 (écran d'affichage des indicateurs de niveau uniquement) : durée d'enregistrement/

lecture

Indique la position dans le temps (en minutes et secondes) de l'enregistrement/lecture.

2 J0001.1 Mesures et temps d'enregistrement/lecture

Indique la position (en mesures et en temps) de l'enregistrement/lecture.

3 120.0 4/4 Tempo et chiffrage de mesure

Affiche les réglages actuels de tempo et de mesure.

Vous pouvez les toucher pour ouvrir l'écran des réglages du projet (Project Settings).

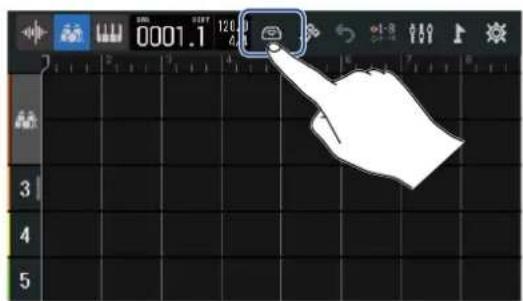

4 Bouton Bibliothèque

- Lorsque le type de piste est - 1 ou 16 l'écran de sélection de mémoire de patch.

• Lorsque le type de piste est, il ouvre l'écran de sélection des boucles rythmiques.
• Lorsque le type de piste est, il ouvre l'écran de sélection de type de synthé.

5 Bouton d'édition

• Lorsque le type de piste est - ou , 16uvre l'écran de l'éditeur d'onde.
• Lorsque le type de piste est, il ouvre l'écran Piano Roll.

6 (écran d'affichage des pistes uniquement) Bouton ANNULER/RÉTABLIR

Annule la dernière opération. Cela concerne les opérations suivantes.

Enregistrement, suppression/échange de pistes, suppression/recadrage/division/déplacement de régions

• : annule la dernière opération (fonction ANNULER).

(Quand est affiché, la fonction ANNULER ne peut pas être utilisée.)

• rétablit l'opération annulée (fonction RÉTABLIR).

Mix doun (écran d'affichage des indicateurs de niveau uniquement) Bouton de mixage

Utilisez-le pour mixer des enregistrements.

7 Bouton de choix des pistes

Sélectionnez les pistes qui doivent recevoir le signal audio des entrées (INPUT) 1-8 et pouvoir être contrôlées par les commandes physiques.

• Poistes 1 à 8 peuvent être contrôlées.
• Poistes 9 à 16 peuvent être contrôlées.

8 Bouton de changement d'écran

Permet d'alterner entre l'écran d'affichage des pistes et l'écran d'affichage des indicateurs de niveau.

• : ouvre l'écran d'affichage des indicateurs de niveau.
• : ouvre l'écran d'affichage des pistes.

9 Bouton de marqueur

Ouvre le menu des marqueurs.

10 Bouton des réglages du projet

Ouvre l'écran des réglages du projet (Project Settings).

11 Règle

Affiche les mesures, les temps, la tête d'enregistrement/lecture et les marqueurs. Pincez/écartez les doigts horizontalement pour effectuer un zoom avant/arrière sur la timeline.

12 Tête d'enregistrement/lecture

Indique la position d'enregistrement/lecture. Pendant l'enregistrement, elle apparaît en rouge.

Pendant la lecture, tirez-la horizontalement pour changer la position de lecture.

Présentation du fonctionnement de l'écran tactile

Opérations dans les différents écrans

Pour agir sur l'écran tactile, touchez-le, faites glisser le doigt et et pincez/écartez les doigts.

Toucher : sélectionner

Touchez la valeur que vous souhaitez régler. La valeur de réglage actuelle est affichée en bleu.

Project Settings Projects 2008/00/01 > Tempo 128.0 Time Signature 1/3 1/4 8/6 Click Off Precount Off

Toucher : changer les réglages

Touchez pour changer les réglages.

Date/Time Done Year Month Day Hour Minutes 2021 01 01 00 00 dd/mm/yy yy/mm/dd

Glisser (tirer) : régler

Tout en touchant un curseur, déplacez-le horizontalement pour ajuster sa valeur de réglage.

Project Settings Projects Tempo Time Signature Click Precount 23.06.08.01 > Off Off Off Off

À savoir :

- Touchez aux é+émités du curseur pour changer sa valeur de 1 en 1.

- Touchez deux fois un curseur pour le ramener à sa valeur initiale.

Glisser : faire défiler les éléments

Tout en touchant l'écran, glissez verticalement pour faire défiler.

Pincer/écarter les doigts : zoom avant/arrière sur la timeline

Pincer Écarter les doigts

0006.2 75.0 4/4 1-8 3:15

06.2 75.0 4/4 61-8 0-16

Retour à l'écran précédent/écran d'accueil (écran d'affichage des pistes/écran d'affichage des indicateurs de niveau)

Touchez e haut à gauche de l'écran.

Project Settings Project 2004/01/01 > Tempo 128.0 + Time Signature 5/4 4/4 6/8 Click 0ff 0n Precord 0ff 0n

Pour revenir à l'écran d'accueil, touchez le nombre de fois nécessaire jusqu'à ce qu'il s'ouvre.

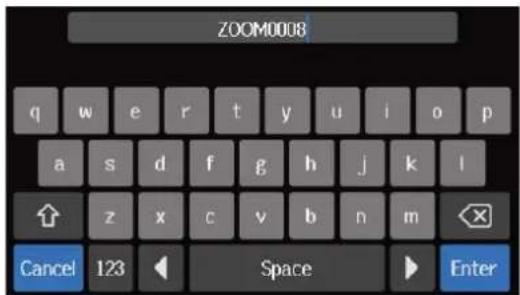

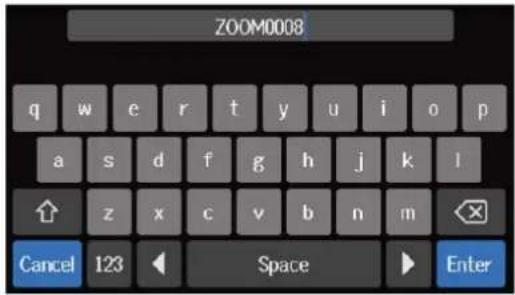

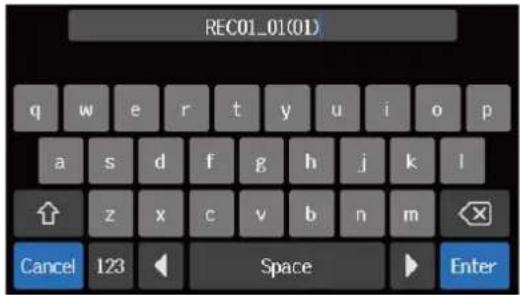

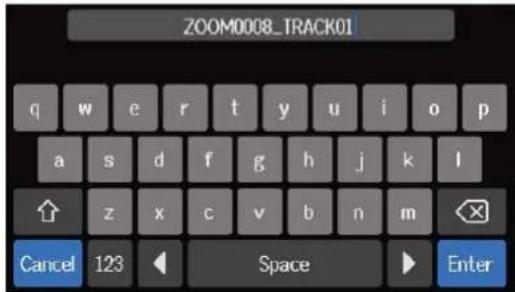

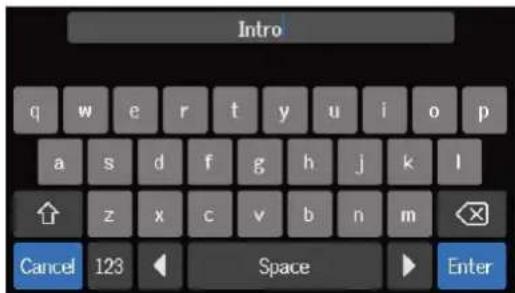

Présentation de l'écran de saisie des caractères

L'écran de saisie des caractères apparaît sur l'écran tactile pour permettre par exemple la saisie et l'édition des noms de fichiers.

Touchez le clavier pour saisir les caractères.

ZOOM0001 q w e r t y u i o p a s d f g h j k l z x c v b n m Cancel 123 Space Enter 5 6 7 8

1 Zone de saisie des caractères Un curseur indique la position de saisie.
2 Saisir des caractères
3 Alterner entre majuscules et minuscules
4 Annuler la saisie L'écran précédent revient.
5 Changer de type de caractère
6 Déplacer le curseur
7 Supprimer un caractère
8 Valider la saisie Cela valide la saisie.

NOTE:

Les caractères et symboles qui peuvent être utilisés sont les suivants.

$$ ! # ^ {\prime} () +, -; = @ [ ] ^ {\wedge} _ {-} ^ {\prime} {} \sim (\text { espace }) A - Z, a - z, 0 - 9 $$

Insertion de cartes SD

1. Éteignez l'unité et ouvrez le cache du lecteur de carte SD.
2. Insérez la carte SD dans le lecteur de carte SD.

Pour retirer une carte SD, poussez-la un peu plus dans la fente afin de la faire ressortir et tirez-la en dehors.

NOTE :

• Les cartes conformes aux spécifications SDHC et SDXC sont acceptées.
• Assurez-vous toujours que l'alimentation est coupée quand vous insérez ou retirez une carte SD. Insérer ou retirer une carte avec l'appareil sous tension peut entraîner une perte de données.
• Quand vous insérez une carte SD, veillez à le faire par le bon côté avec la face supérieure vers le haut.
• L'enregistrement et le lecture ne sont pas possibles s'il n'y a pas de carte SD chargée dans le R20.

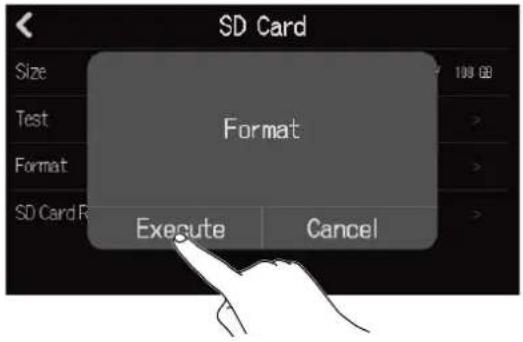

• Après l'achat d'une carte SD neuve, formatez-la toujours au moyen du R20 pour maximiser ses performances. (→ Formatage de cartes SD)

Connexion de dispositifs de sortie

Des moniteurs amplifiés et un casque peuvent être connectés pour vérifier le son.

Avec, réglez le volume du casque.

NOTE:

Éteignez les moniteurs amplifiés avant de les connecter.

À savoir :

Les prises de sortie OUTPUT permettent une sortie symétrique.

Connexion de l'adaptateur secteur

1. Branchez le câble de l'adaptateur secteur dédié (ZAD-1220) au connecteur DC 12V et serrez sa bague de verrouillage pour sécuriser la connexion. Ensuite, branchez l'adaptateur secteur à une prise de courant.

DC 12V ON OFF POWER US D-1220 ONLY PHONES R OUTPUT 1

NOTE:

Serrez jusqu'à ce que la bague de verrouillage ne puisse plus être tournée. L'alimentation ne sera pas fournie en cas de serrage incomplet.

Mise sous/hors tension

Mise sous tension

1. Vérifiez que les dispositifs de sortie connectés au R20 sont éteints.
2. Réglez tous les boutons et les faders au minimum.

Cela met le R20 sous tension et ouvre l'écran des projets (→ Ouverture de projets) ou l'écran d'accueil (→ Présentation de l'écran d'accueil) dans l'écran tactile.

Lors de la première mise sous tension après l'achat, ainsi que lorsque le R20 a été réinitialisé conformément aux réglages d'usine par défaut, l'écran de réglage de la date et de l'heure (Date/Time) s'ouvre. Réglez alors la date et l'heure. (→ Réglage de la date et de l'heure (première mise sous tension))

1. Allumez les dispositifs de sortie connectés au R20.

NOTE :

• L'alimentation se coupe automatiquement après 10 heures sans utilisation. Si vous souhaitez que l'unité reste toujours sous tension, désactivez la fonction d'économie automatique d'énergie. (→ Réglage de la fonction d'extinction automatique)
• Si « No SD Card! » (pas de carte SD) s'affiche, vérifiez qu'une carte SD est correctement insérée. (→ Insertion de cartes SD)
• Si « Invalid SD card! » (carte SD non valide !) s'affiche, c'est que la carte n'est pas correctement formatée. Formatez la carte SD (→ Formatage de cartes SD) ou chargez une autre carte SD (→ Insertion de cartes SD).

Mise hors tension

1. Réduisez au minimum le volume des dispositifs de sortie connectés au R20.
2. Éteignez les dispositifs de sortie connectés au R20.
3. Réglez ON SUR OFF. POWER

L'écran tactile s'éteindra.

NOTE :

Après avoir réglé sur OFF, les données importantes seront sauvegardées. Ne débranchez pas l'adaptateur secteur tant que le message « Please wait. Saving data... » (veuillez patienter. Sauvegarde de données...) est affiché à l'écran.

Réglage de la date et de l'heure (première mise sous tension)

À la première mise sous tension après l'achat, réglez la date et l'heure lorsque l'écran de réglage Date/Time (date/heure) s'ouvre. Cela permet d'horodater les fichiers enregistrés.

1. Touchez ▲ ou ▼ gler la date et l'heure.

Date/Time Done Year Month Day Hour Minutes 2021 01 01 00 00 dd/mm/yy yy/mm/dd

1. Touchez le format de date affiché à utiliser.

Date/Time Done Year Month Day Hour Minutes 2021 09 16 10 00 mm/dd/yy dd/mm/yy yy/mm/dd

• mm/dd/yy : mois/jour/année
• dd/mm/yy : jour/mois/année
• yy/mm/dd : année/mois/jour

1. Touchez « Done » (Terminé).

Date/Time Done Year Month Day Hour Minutes 2021 09 16 10 00 mm/dd/yy dd/mm/yy yy/mm/dd

Cela confirme le réglage de la date et de l'heure et ouvre l'écran des projets (Projects). Créez un nouveau projet. (→ Création de nouveaux projets à partir de modèles et Création de projets vides avec des réglages spécifiques)

NOTE :

En l'absence prolongée d'alimentation par un adaptateur secteur, les réglages de date et d'heure sont réinitialisés. Si l'écran de réglage de date et d'heure apparaît au démarrage, refaites ces réglages.

À savoir :

- Les réglages de date et d'heure peuvent également être modifiés ultérieurement depuis l'écran Menu. (→ Réglage de la date et de l'heure)

Ouverture de projets

Le R20 sauvegarde et gère les données d'enregistrement et de lecture dans des unités appelées projets. Une liste des projets est affichée en écran Projects. Touchez un projet pour le sélectionner en vue d'y enregistrer, de le lire ou de l'éditer. De nouveaux projets peuvent également être créés dans l'écran Projects.

Suivez ces étapes pour ouvrir l'écran Projects.

1. Touchez dans l'écran d'accueil (écran d'affichage des pistes/écran d'affichage des indicateurs de niveau).

Écran d'affichage des pistes Écran d'affichage des indicateurs de niveau

0019.1 75.0 4/4 1.8 1.9 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

000:57 J0019.1 75.0 4/4 Max down 3-8 HOT

1. Touchez « Projects » (projets).

Cela ouvre l'écran Projects.

Création de nouveaux projets

Des modèles contenant déjà des boucles rythmiques dans différents genres peuvent être sélectionnés afin de créer des projets, ce qui facilite le démarrage d'un projet musical. Des projets peuvent aussi être créés en réglant d'abord le tempo, la mesure et la résolution en bits.

NOTE:

• Il est possible de créer jusqu'à 1000 projets sur une même carte.
• Les projets sont sauvegardés automatiquement aux instants suivants.
• Lorsque l'écran Projects est ouvert à partir d'un autre écran
• Lorsque l'enregistrement est terminé
• Lors de la mise hors tension
• Lorsqu'on crée un nouveau projet
• Lorsqu'on ferme l'écran des réglages du projet (Project Settings)

Création de nouveaux projets à partir de modèles

Des projets peuvent être créés à partir de modèles de différents genres auxquels sont déjà affectées des boucles rythmiques.

Des modèles ont été préparés pour des genres courants tels que rock, funk et hip-hop.

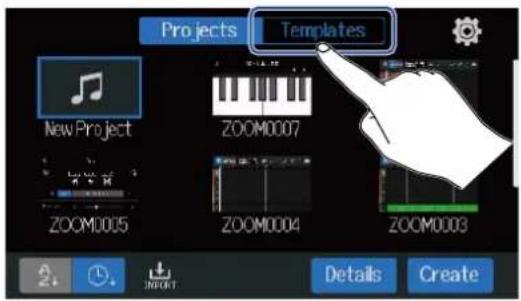

1. Touchez « Templates » (modèles) dans l'écran Projects.

1. Touchez le genre souhaité.

Projects Templates Rock R&B Electronic Hip Hop Percussion Funk Details

Le genre sélectionné sera encadré en bleu.

3. Touchez « Create » (créer).

Cela créera un nouveau projet et ouvrira l'écran d'affichage des pistes, qui indique la boucle rythmique pour le genre sélectionné.

Projects Templates Rock R&B Electronic Hip Hop Percussion Funk Details Create 0001.1 75.0 4/4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

À savoir :

• Les projets seront nommés « ZOOM0001 » - « ZOOM9999 ». Les noms de projet peuvent être changés ultérieurement. (→ Changement des noms de projet)
• Touchez « Details » pour définir la résolution en bits avant de créer un projet.

Création de projets vides avec des réglages spécifiques

Des projets peuvent être créés après avoir réglé le tempo, la mesure et la résolution en bits. Le tempo et la mesure peuvent également être modifiés ultérieurement dans les réglages.

1. Touchez « Projects » dans l'écran Projects.

2. Touchez « New Project » (nouveau projet) pour le sélectionner.

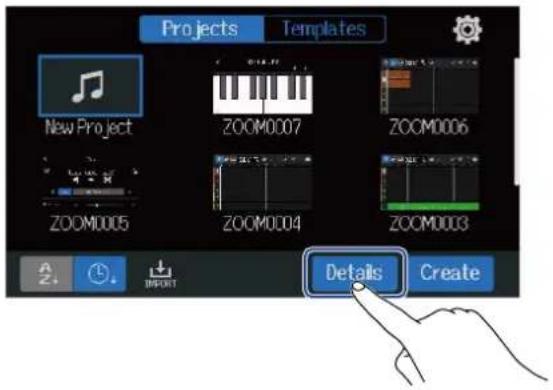

3. Touchez « Details ».

Toucher « Create » créera un projet sans modifier les réglages.

4. Modifiez les réglages du projet en les touchant puis en faisant glisser le doigt.

1 Modification du nom de projet

Touchez-le pour ouvrir l'écran de saisie des caractères. Voir Présentation de l'écran de saisie des caractères pour les procédures de modification.

2 Tempo

Change le réglage du tempo utilisé pour l'ensemble du morceau (40.0-250.0). (→ Changement du tempo des projets)

3 Time Signature (chiffrage de la mesure)

Change le chiffrage de mesure utilisé pour l'ensemble du morceau. (→ Changement de la mesure des projets)

4 Bit Depth (résolution en bits)

Définit la quantité de données par échantillon de signal numérique. L'option 24 bit permet de capturer davantage d'informations, augmentant ainsi les détails et l'expression audio, mais elle génère également plus de données.

NOTE :

La résolution en bits ne pourra pas être changée ultérieurement.

À savoir :

Par défaut, les projets sont automatiquement nommés « ZOOM0001 » – « ZOOM9999 ». Touchez ① pour créer un projet avec un nom modifié. Ce nom sera enregistré et utilisé lors de la création de nouveaux projets, en lui ajoutant automatiquement des numéros consécutifs au format « 01 » à la fin.

Les noms de projet peuvent être changés ultérieurement. (→ Changement des noms de projet)

5. Touchez « Create » (créer).

Cela créera un nouveau projet avec les réglages ainsi modifiés, et ouvrira l'écran d'accueil.

Details Project Name 200001.1> Tempo 120.0 + Time Signature 3/4 4/4 6/8 Bit Depth 16 bit 24 bit Create >

NOTE:

Les réglage faits dans l'écran Details sont sauvegardés. Ces mêmes réglages serviront lors de la création de nouveaux projets.

Si vous touchez « Create » (créer) dans l'écran Projects sans effectuer de réglages dans l'écran Details, un nouveau projet sera créé conformément aux réglages de tempo, de format de mesure (Time Signature) et de résolution binaire (Bit Depth) effectués précédemment dans l'écran.

Ouverture d'un projet

1. Touchez « Projects » dans l'écran Projects.

2. Touchez le projet voulu pour le sélectionner.

Projects Templates New Project ZOOM0007 ZOOM0006 ZOOM0006 ZOOM0004 ZOOM0003 2.1 INSERT Optic

Le projet sélectionné sera encadré en bleu.

À savoir :

Touchez (tri par nom de projet) ou (tri par date et heure) pour modifier l'ordre affiché.

3. Touchez « Open » (ouvrir).

Le projet sélectionné s'affiche dans l'écran d'accueil.

Si le fichier de projet ouvert présente un problème, le message « Project Open Error! » (erreur d'ouverture de projet) apparaît. Suivez cette procédure pour réparer le projet.

1. Touchez « Execute » (exécuter).

Cela va réparer et ouvrir le projet.

Touchez « Cancel » (annuler) pour ne pas réparer.

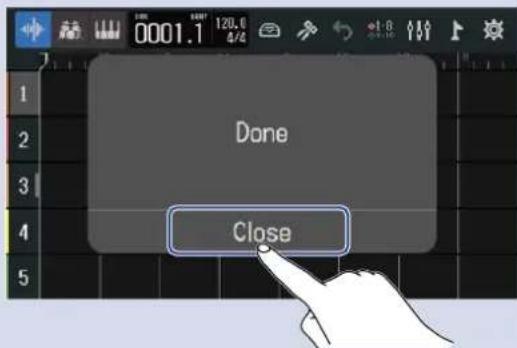

1. Touchez « Close » (fermer).

Après avoir réparé un projet, un marqueur d'avertissement sera ajouté au projet invalide d'origine et un nouveau projet réparé sera créé dans l'écran Projects (→ Ouverture de projets).

① Projet réparé
② Projet invalide d'origine

L'extension du nouveau fichier de projet créé sera « .zprj » et celle du fichier de projet d'origine deviendra « .eprj ».

Selon l'état des données du projet, il se peut qu'elles ne soient pas réparées comme prévu.

Changement des réglages du projet

Différents réglages de projet peuvent être faits en écran Project Settings. Les réglages sont séparément sauvegardés dans chaque projet.

Les réglages de projet peuvent aussi être faits pendant la lecture. (→ Lecture de projets)

Ouverture de l'écran des réglages du projet (Project Settings).

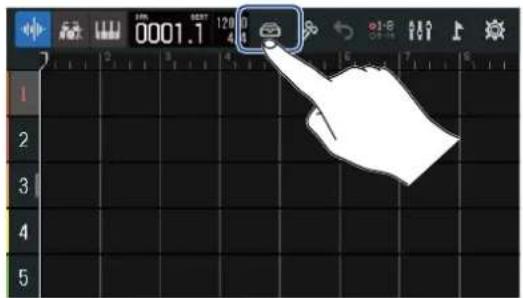

1. Touchez dans l'écran d'accueil (écran d'affichage des pistes/écran d'affichage des indicateurs de niveau).

Écran d'affichage des pistes Écran d'affichage des indicateurs de niveau

0019.1 75.0 4/4

000:57 0019.1 75.0 4/4 Mpc down 01-8 HCT 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 MT

Cela ouvre l'écran des réglages du projet (Project Settings).

Le nom du projet sélectionné peut être vérifié dans l'écran des réglages du projet (Project Settings).

Changement du tempo des projets

Ce changement affecte le tempo utilisé sur l'ensemble du morceau.

1. Tirez le curseur « Tempo » ou touchez ☐ / ☐ dans l'écran des réglages du projet (Project Settings) (→ Ouverture de l'écran des réglages du projet (Project Settings).).

Project Settings Projects 20080861> Tempo 120.0 Time Signature 1/4 L Click Off Prcount Off

À savoir :

• Le réglage peut aller de 40.0 à 250.0.
- Le tempo choisi ici sera partagé par les effets.

- Lorsque l'écran Project Settings est ouvert, toucher plusieurs fois permet également de battre la mesure pour régler le tempo. Le tempo sera calculé à partir des intervalles entre les pressions sur (battue du tempo).

Si le projet est réglée sur une mesure (Time Signature) de 6/8, le tempo détermine la longueur des noires pointées. (→ Changement de la mesure des projets)

- Toucher le tempo/la mesure dans la barre de contrôle ouvre également le réglage Tempo de l'écran Project Settings. (→ Présentation de la barre de contrôle)

0003.3 75.0 4/4

Changement de la mesure des projets

Ce changement affecte le réglage de mesure utilisé pour l'ensemble du morceau.

1. Touchez le réglage « Time Signature » (chiffrage de mesure) souhaité dans l'écran Project Settings (→ Ouverture de l'écran des réglages du projet (Project Settings).).

Project Settings Projects 2001041> Tempo 120.0 Time Signature 3/4 4/4 6/8 Click Off Precount Off

À savoir :

• Les choix sont 4/4, 3/4 et 6/8.
- Toucher le tempo/la mesure dans la barre de contrôle ouvre également le réglage Time Signature (chiffrage de la mesure) de l'écran Project Settings. (→ Présentation de la barre de contrôle)

0003.3 75.0 4/4

Réglage du métronome

Le R20 possède un métronome avec une fonction de précompte.

Ce métronome, qui peut fonctionner pendant l'enregistrement et la lecture, possède des sons commutables et un réglage On/Off du précompte.

De plus, le volume du métronome peut être réglé pour différentes sorties, par exemple pour que le son ne soit fort qu'au casque.

Emploi du métronome

Réglez le métronome pour qu'il soit entendu en enregistrement et en lecture.

1. Touchez « On » ou « Off » pour « Click » (clic) dans l'écran Project Settings (→ Ouverture de l'écran des réglages du projet (Project Settings).).

Réglage Explication
Off Ne pas utiliser le métronome.
On Utiliser le métronome.

À savoir :

Le métronome peut également être activé/désactivé en pressant dans l'écran d'accueil.

Le métronome peut se faire entendre avant l'enregistrement.

1. Touchez « On » ou « Off » pour « Precount »(précompte) dans l'écran Project Settings (→ Ouverture de l'écran des réglages du projet (Project Settings).).

Réglage Explication
Off Cela désactive le précompte.
On Cela active le précompte.

À savoir :

- Le nombre de battements du précompte dépend du réglage de la mesure (→ Changement de la mesure des projets).

-4/4:4

-3/4:3

-6/8:6

- Durant le précompte, la région située avant la position d'arrêt actuelle est également lue.

Changement du son du métronome

Le métronome peut être réglé sur votre son préféré.

1. Touchez le réglage « Sound » (son) souhaité dans l'écran Project Settings (→ Ouverture de l'écran des réglages du projet (Project Settings).).

Réglage Explication
Bell Son de métronome (avec cloche sur les temps accentués)
Click Son de métronome (clic seul)
Stick Bruit d'entrechoquement des baguettes
Cowbell Son de cloche de vache
Hi-Q Son de clic synthétisé

Réglage du volume du son de métronome produit par les prises PHONES et OUTPUT

1. Tirez les curseurs « Level for Phones » et « Level for Output » ou touchez 📄 / 🌐 dans l'écran Project Settings (→ Ouverture de l'écran des réglages du projet (Project Settings).).

Réglage Explication
Level for Phones Règle le volume pour la prise de sortie PHONES.
Level for Output Règle le volume pour les prises OUTPUT.

À savoir :

Ils peuvent être réglés de 0 à 100.

Changement des réglages de magnétisme

Le réglage de magnétisme (Snap) utilisé pour l'ensemble du projet peut être modifié.

Avec un réglage « On », les notes et les régions se calent sur les graduations de la règle lorsqu'on les déplace (→ Présentation de la barre de contrôle).

1. Touchez On » ou « Off » pour« Snap » (magnétisme) dans l'écran Project Settings (→ Ouverture de l'écran des réglages du projet (Project Settings).).

Réglage Explication
Off Désactive la fonction magnétisme.
On Active la fonction magnétisme.

Réglage du volume du projet

Utilisez ce paramètre pour régler le volume du projet aux prises de sortie OUTPUT.

1. Tirez le curseur « Output Level » (niveau de sortie) ou touchez 📄 / 🌐 dans l'écran Project Settings (→ Ouverture de l'écran des réglages du projet (Project Settings).).

Le volume réglé est affiché au-dessus du curseur.

NOTE:

Le réglage peut aller de 0 à 100.

Grâce à la fonction accordeur, vous pouvez accorder des guitares et d'autres instruments.

1. Touchez « Tuner » (accordeur) dans l'écran Project Settings (→ Ouverture de l'écran des réglages du projet (Project Settings).).

Project Settings Snap Off On Output Level 100 Rendering USB MIDI Keyboard Off On Tuner

Cela ouvre l'écran de l'accordeur.

1. Pressez ☐ pour la piste correspondant à l'entrée (INPUT) à laquelle la guitare, la basse ou tout autre instrument que vous voulez accorder est connecté.
2. Jouez à vide la corde que vous désirez accorder et réglez sa hauteur. Le désaccord par rapport au nom de note ou au numéro de corde le plus proche sera affiché.

Emploi de l'accordeur chromatique Emploi d'autres accordeurs

• Il est aussi possible de toucher 🚪 dans l'écran d'édition d'une mémoire de patch pour ouvrir l'écran de l'accordeur. (→ Ouverture de l'écran d'édition (Edit) d'une mémoire de patch)
• Dans l'écran de l'accordeur, son type peut être sélectionné (→ Sélection du type d'accordeur), la hauteur du diapason peut être modifiée (→ Réglage du diapason de l'accordeur) et des flat tunings peuvent être sélectionnés (→ Emploi de flat tunings).

Sélection du type d'accordeur

1. Touchez < ou > dans l'écran de l'accordeur (→ [Don't get target topic.]).

b × 0 440Hz -50 Chromatic >

		Numéro de corde/noteAffichage
		7 6	5 4 3 2 1
Chromatic Le nom de la note la plus proche (en demi-tons) et l'ampleur du désaccord sont affichés.		----	----
Guitar Accordage	standard d'une guitare avec une 7e corde	B E A	D G B E
Bass Accordage s	standard d'une guitare basse avec une 5e corde	-- B	E A D G
Open A Open tuning en la (les cordes à vide produisent un accord de la)		- E A	E A C# E
Open D Open tuning en ré (les cordes à vide produisent un accord de ré)		- D A	D F# A D
Open E Open tuning en mi (les cordes à vide produisent un accord de mi)		- E B	E G#	B E
Open G Open tuning en sol (les cordes à vide produisent un accord de sol)		- D G	D G	B D
DADGAD	Autre accordage souvent utilisé pour le tapping et diverses autres techniques	- D A	D G	A D

Réglage du diapason de l'accordeur

1. Touchez ▲ ou ▼ dans l'écran de l'accordeur (→ [Don't get target topic.]).

b x 0 440Hz -50 < Chromatic >

NOTE :

Le réglage peut aller de 435 Hz à 445 Hz.

Emploi de flat tunings

Toutes les cordes peuvent être abaissées de 1 à 3 demi-tons par rapport à l'accordage standard.

1. Touchez ▲ ou ▼ dans l'écran de l'accordeur (→ [Don't get target topic.]).

• Le réglage peut aller de ×0 à ×3 (3 demi-tons plus bas).
• Le flat tuning ne peut pas être utilisé si l'accordeur est réglé sur le type CHROMATIC.

Processus d'enregistrement

Préparation avant l’enregistrement

• Insérez une carte SD (→ Insertion de cartes SD)
• Connectez des micros, des instruments et d'autres sources aux entrées (→ Connexion d'appareils sources)
• Mettez sous tension (→ Mise sous tension)
• Créez un nouveau projet (→ Création de nouveaux projets) ou ouvrez un projet (→ Ouverture d'un projet)
• Faites les réglages d'entrée (→ Réglage des niveaux d'entrée, → Réglages de piste)

Enregistrement

- Sélectionnez les pistes à enregistrer (→ Armement des pistes pour l'enregistrement)

- Pressez pour lancer l'enregistrement et pour l'arrêter (→ Enregistrement)

Lecture et vérification

- Pressez pour lancer la lecture et pour l'arrêter - Mixez les pistes (→ Mixage des projets)

Réglages d'entrée

Connexion d'appareils sources

Connectez les appareils que vous voulez enregistrer. Il est possible de connecter des micros, des guitares, des basses, des synthétiseurs et d'autres instruments.

■ Connexion de micros

Branchez des micros dynamiques aux entrées INPUT 1-8 et des micros électrostatiques aux entrées INPUT 5-8 à l'aide de câbles de micro à connecteurs XLR.

INPUT 1 INPUT 2 INPUT 3 INPUT 4 INPUT 5 INPUT 6 INPUT 7 INPUT 8 OFF ON 48V OFF ON 48V

Les entrées 5–8 peuvent fournir une alimentation fantôme (+48 V).

Si vous branchez un micro électrostatique nécessitant une alimentation fantôme, réglez sur ON.

NOTE :

Si vous branchez des appareils non compatibles avec une alimentation fantôme, ne réglez pas ON. Cela pourrait endommager l'appareil.

À savoir :

L'alimentation fantôme est une fonction qui fournit un courant électrique aux appareils nécessitant une alimentation externe, comme certains micros électrostatiques (« à condensateur »).

+48 V est la valeur courante.

■ Connexion de guitares et de basses

Les guitares, basses, synthétiseurs et autres instruments électroniques peuvent être connectés aux entrées INPUT 1 et 2 à l'aide de câbles dotés de fiches jack 6,35 mm standard.

Pour connecter directement une guitare ou une basse à micros passifs, utilisez l'entrée INPUT 1 et réglez

OFF ON sur ON. Hi-Z

Armement des pistes pour l'enregistrement

Des pistes peuvent être sélectionnées pour l'enregistrement.

• Lorsqu'une piste audio est sélectionnée, le son entrant par la prise INPUT correspondante est enregistré.
• Lorsqu'une piste de synthétiseur est sélectionnée, les données MIDI reçues par exemple d'un clavier MIDI sont enregistrées.

Les types de pistes peuvent être vérifiés dans l'Écran d'affichage des pistes.

1. Pressez les touches des pistes que vous souhaitez enregistrer.

Les touches pressées s'allumeront, et ces pistes seront armées pour l'enregistrement.

Les numéros de ces pistes apparaissent en rouge en écran d'affichage des pistes, de même que les fonds de numéro de piste en écran d'affichage des indicateurs de niveau.

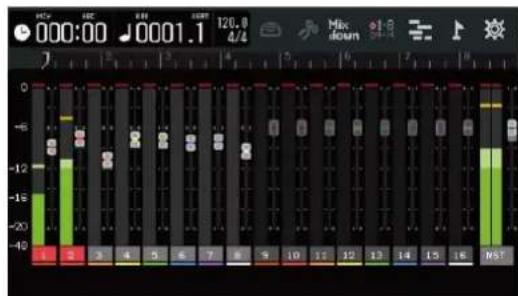

0001.1 120.0 4/4

NOTE:

• Les signaux d'entrée ainsi sélectionnés seront également envoyés aux pistes MASTER.
• En connectant par exemple un clavier MIDI, il est possible d'enregistrer ce qui est joué sur une piste de synthétiseur. (→[Don't get target topic.])
• Les pistes rythmiques ne peuvent pas être armées pour l'enregistrement.

À savoir :

- Les groupes de pistes 1–8 et 9–16 peuvent être choisis et armés pour l'enregistrement. Touchez

pour changer de groupe de pistes. Avec entrées INPUT 1-8 seront enregistrées sur les pistes 9–16. (Il est nécessaire d'activer pour les pistes choisies.)

- Deux pistes adjacentes peuvent être couplées en une piste stéréo (→ Activation du couplage stéréo).

Dans ce cas, presser l'une ou l'autre des deux touches [f]ra s'allumer simultanément la touche de [RECO]l'autre piste couplée en stéréo.

Réglage des niveaux d'entrée

Les niveaux des signaux entrant dans le R20 peuvent être ajustés.

1. Tournez pour régler le niveau d'entrée des pistes sélectionnées.

PEAK +0 +50 GAIN +0 +50 GAIN +0 +50 GAIN +0 +50 GAIN +0 +50 GAIN +0 +50 GAIN +0 +50 GAIN +0 +50 GAIN +0 +50 GAIN +0 +50 GAIN +0 +50 GAIN +0 +50 GAIN

Réglez-les pour que leur voyant ne s'allume pas.

À savoir :

- En cas de distorsion du son alors que vous avez baissé le niveau d'entrée, essayez de changer la position des micros et de régler le niveau de sortie des appareils connectés.

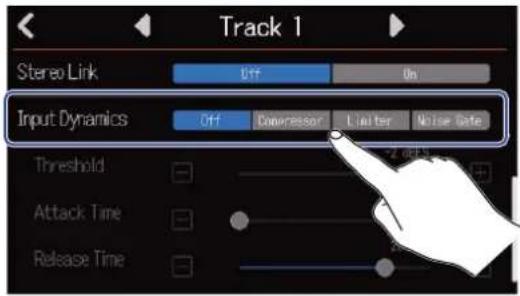

- La fonction Comp/Limiter/Gate (compresseur/limiteur/gate) peut également être utilisée pour régler les niveaux. (→ Emploi de la fonction Comp/Limiter/Gate)

Réglages de piste

Des réglages peuvent être effectués pour les pistes à enregistrer.

Les types de pistes peuvent être sélectionnés, l'égaliseur, les effets dynamiques, spatiaux et de distorsion peuvent être réglés, le panoramique d'écoute de contrôle peut être défini et les effets par boucle départ/retour peuvent être ajustés.

En outre, deux pistes adjacentes peuvent être couplées en stéréo et utilisées comme une piste stéréo.

Réglage des types de piste

Les types de pistes peuvent être choisis entre audio, rythme et synthétiseur.

1. Touchez l'en-tête de la piste dont vous voulez choisir le type.

0001.1 128.0 4/4 1 2 3 4 5

1. Touchez, ou dans la barre de contrôle.

0001.1 128.0 4/4 1-6 00:00 1 2 3 4 5

Pour une piste rythmique ou de synthétiseur, le numéro de la piste est remplacé par une icône de piste rythmique ou de synthétiseur.

Réglage Explication
Piste audio	Le son entrant par une prise INPUT est enregistré et produit.Des fichiers WAV peuvent également être importés à partir de cartes SD et de clés USB, puis placés en tant que régions.
Piste rythmique	Les boucles rythmiques incluses dans le R20 peuvent être placées et lues. (→Emploi des boucles rythmiques internes)
Réglage Explication
Piste de synthé	Des données MIDI peuvent être reçues et des fichiers MIDI provenant de cartes SD et de clés USB peuvent être placés en tant que régions et utilisés avec le synthétiseur du R20 comme source sonore.Les données MIDI jouées sur un clavier MIDI peuvent être enregistrées et lues. (→Emploi du synthétiseur)

NOTE :

Chaque projet ne peut avoir qu'une piste de synthétiseur. Si une piste de synthétiseur existe déjà et contient une région, il n'est pas possible de définit une nouvelle piste de synthétiseur.

Ouverture des écrans Track Settings (réglages de piste)

Dans les écrans Track Settings, vous pouvez régler l'égaliseur, les effets dynamiques (compresseur/limiteur/gate) et les effets par boucle départ/retour, ainsi que le panoramique d'écoute de contrôle et les couplages stéréo.

1. Double-cliquez sur l'en-tête de la piste que vous souhaitez régler.

1. Touchez « Track Settings » (réglages de piste). Cela ouvre l'écran des réglages de piste.

- Touchez ◀▶ en haut de l'écran pour ouvrir l'écran concernant une piste adjacente.

- Les pistes couplées en stéréo sont affichées sous des noms du type « Track 1/2 ».

Réglage du panoramique d'écoute de contrôle

Le panoramique gauche-droite de chaque piste peut être réglé pour l'écoute de contrôle des signaux entrants, au casque ou sur des moniteurs amplifiés.

1. Dans un écran de réglages de piste (→ Ouverture des écrans Track Settings (réglages de piste)), tirez le

curseur de panoramique (Pan) ou touchez

• La plage de réglage est L100 (gauche) - Center (centre) - R100 (droite).
• Ce réglage de panoramique n'affecte que le signal d'écoute de contrôle. Il n'a aucun effet sur les données enregistrées par chaque piste.
• Ces réglages sont sauvegardés indépendamment pour chaque projet enregistré. Cela peut aussi être changé durant la lecture.

Il est possible de régler le niveau d'accentuation ou d'atténuation de chaque bande de fréquences.

1. Dans un écran de réglages de piste (→ Ouverture des écrans Track Settings (réglages de piste)), tirez les curseurs EQ Low, Middle et High ou touchez

Règle la correction (accentuation/atténuation) des hautes fréquences.

• Type : en plateau
• Plage de gain : -12 dB - +12 dB
• Fréquence : 10 kHz

■ Middle (médiums)

Règle la correction (accentuation/atténuation) des fréquences moyennes.

• Type : en cloche
• Plage de gain : -12 dB - +12 dB
• Fréquence : 2,5 kHz

■ Low (graves)

Règle la correction (accentuation/atténuation) des basses fréquences.

• Type : en plateau
• Plage de gain: -12 dB - +12 dB
• Fréquence : 100 Hz

Activation du couplage stéréo

Deux pistes adjacentes (par exemple 1 et 2 ou 3 et 4) peuvent être définies comme une seule piste stéréo. Cela permet à ces entrées d'être traitées comme un son stéréo. Les pistes enregistrent des données stéréo, ce qui est pratique par exemple lors de l'édition. (Fonction Stereo Link de couplage stéréo)

1. Dans un écran de réglages de piste (→ Ouverture des écrans Track Settings (réglages de piste)), touchez « On » ou « Off » pour « Stereo Link » (couplage stéréo).

Track 1 Send Level Send Effect Stereo Link Off On Input Dynamics Off Converter To Threshold

NOTE:

• Si une des deux pistes contient déjà des régions, le couplage stéréo n'est pas possible.
• Seules des pistes audio peuvent être couplées en stéréo.

À savoir :

Tout en pressant l'une des deux touches adjacentes, appuyer sur l'autre (par exemple 1 et 2, 3 et 4) permet de coupler ces pistes en stéréo. Faites de même pour désactiver le couplage stéréo.

Le volume peut être réglé de manière appropriée en fonction du niveau des signaux entrants et les bruits indésirables peuvent être supprimés, ce qui rend le son plus clair.

- Comp (compresseur)

Le compresseur réduit les différences de niveau entre les sons forts et les sons faibles, ce qui rend le son plus clair.

- Limiter (limiteur)

Le limiteur peut empêcher la distorsion en réduisant le niveau trop élevé de certains signaux entrants.

- Gate

Coupe les signaux entrants de faible niveau, réduisant ainsi le bruit de fond.

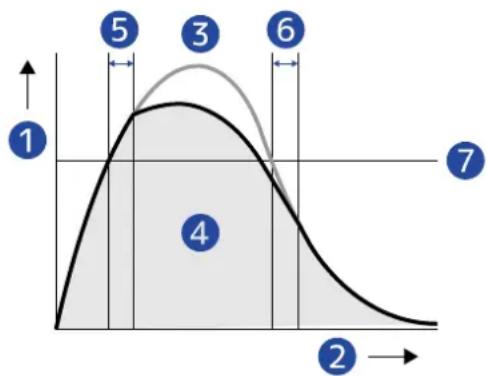

Le compresseur et le limiteur abaissent les signaux entrants dont le niveau est élevé comme voulu par les réglages des paramètres présentés ci-dessous. Le limiteur a un effet plus fort que celui du compresseur. Le gate coupe les signaux entrants de faible niveau comme voulu par les réglages des paramètres présentés ci-dessous.

Compresseur/Limiteur Gate

1 Niveau
2 Temps
3 Signal d'origine
4 Signal de sortie après action du compresseur/limiteur/gate
5 Attack Time (durée d'attaque)
6 Release Time (durée de retour)
7 Threshold (seuil)

Paramètre Explication
Threshold Compresseur/limiteur : règle le	seuil de niveau d'entrée àpartir duquel l'effet se déclenche. Lorsque le niveau d'entréedépasse ce seuil, le niveau excédentaire est compressé avecun rapport de 1:4 pour le compresseur et de 1:20 pour lelimiteur.Gate : règle le seuil de niveau d'entrée à partir duquel l'effetse désactive. Un son inférieur au niveau seuil ne sera pasproduit.
Attack Time Compresseur/limiteur : règle le	temps qu'il faut à l'effet pours'activer une fois que le signal d'entrée a dépassé le niveauseuil.Gate : règle le temps qu'il faut à l'effet pour se désactiver unefois que le signal d'entrée a dépassé le niveau seuil.
Release Time Compresseur/limiteur : règle	la rapidité de désactivation del'effet une fois le signal d'entrée redescendu sous le niveauseuil.Gate : règle la rapidité d'activation de l'effet une fois le signald'entrée redescendu sous le niveau seuil.

NOTE:

Les réglages de Compressor/Limiter/Noise Gate peuvent être modifiés pendant l'enregistrement et pendant la lecture.

1. Touchez le réglage « Input Dynamics » (traitement dynamique de l'entrée) souhaité dans l'écran des réglages de piste (→ Ouverture des écrans Track Settings (réglages de piste)).

Track 1 Stereo Link Off On Input Dynamics Off Conressor Litter Noise Gate Threshold Attack Time Release Time

Réglage Explication
Off Désactive le compresseur	/limiteur/gate. Aucun des réglages décrits à partir de l'étape 2 ne peut être effectué.
Compressor Sélectionne le compresseur. Le rapport est de 4:1.
Limiter Applique le limiteur. Le rapport est de 20:1.
Noise Gate Applique le noise gate (ou tout simplement gate).

NOTE :

Le compresseur/limiteur/gate ne peut pas être utilisé simultanément sur les deux pistes qui partagent une même entrée.

S'il est par exemple utilisé sur la piste 1, il ne peut pas être utilisé sur la piste 9.

1. Tirez le curseur Threshold ou touchez pour égler le niveau du seuil.

Track 1 Stereo Link Off On Input Dynamics Off Compressor Limiter Noise Rate Threshold -2 dBFS Attack Time 1 ns Release Time 200 ns

À savoir :

Le réglage peut aller de -16 à -2 dB FS pour le compresseur et le limiteur.

Le réglage peut aller de -80 à -2 dB FS pour le noise gate.

1. Tirez le curseur Attack Time ou touchez ☐ et ☐ pour régler la durée de l'attaque.

Track 1 Stereo Link Off On Input Dynamics Off Compressor Limiter Matrix Date Threshold -2 dEFS Attack Time 1 ns Release Time 200 ns

À savoir :

Le réglage peut aller de 1 à 4 ms.

1. Tirez le curseur Release Time ou touchez pour régler la durée du retour.

Track 1 Stereo Link Off On Input Dynamics Off Compressor Limiter Noise Date Threshold -2 dFFS Attack Time 1 ns Release Time 200 ns

À savoir :

Le réglage peut aller de 1 à 500 ms.

Emploi des effets

Le R20 possède des effets équivalents à ceux des processeurs multi-effets ZOOM. Des mémoires de patches contenant jusqu'à trois effets peuvent être sélectionnées. Par la sélection de mémoires de patch, une variété d'effets peut être appliquée aux instruments, aux voix et autres sources sonores.

En utilisant Guitar Lab, l'application gratuite de gestion des effets, sur un ordinateur (Mac/Windows), vous pouvez ajouter des effets disponibles en ligne ainsi par exemple que modifier et sauvegarder des mémoires de patch.

Les effets peuvent être utilisés de deux manières différentes.

- Effet de boucle départ/retour (Send Effect)

Les sons entrants ou lus depuis les pistes individuelles sont envoyés à cet effet. Le son traité par l'effet appliqué est produit par les prises PHONES et OUTPUT, de sorte qu'il peut être contrôlé au casque ou sur des moniteurs amplifiés. Le degré d'application de l'effet s'ajuste en réglant le niveau envoyé à l'effet (niveau de départ ou Send Level).

L'effet de boucle départ/retour n'affecte pas les données d'enregistrement, mais il affecte les données de mixage.

Cet effet peut être appliqué à plusieurs pistes, ce qui permet de l'utiliser par exemple pour ajouter de la réverbération à chaque piste.

- Effet d'insertion (entrée)

Cet effet est appliqué directement à la piste, donc il affecte les données d'enregistrement.

Utilisez-le par exemple pour enregistrer une guitare avec de la distorsion.

L'effet d'insertion (entrée) ne peut être utilisé que sur une seule piste.

NOTE :

Un seul effet de boucle départ/retour ou d'insertion (entrée) peut être utilisé à la fois. Les fonctions d'effet de boucle départ/retour et d'insertion (entrée) ne peuvent pas être utilisées en même temps.

Emploi d'effets de boucle départ/retour

Les niveaux de départ des signaux envoyés à l'effet peuvent être réglés pour chacune des pistes. Plus le niveau de départ est élevé, plus l'effet est présent.

1. Touchez « Send Effect » dans un écran de réglages de piste (→ Ouverture des écrans Track Settings (réglages de piste)).

Track 1 Send Level Send Effect 35 : Send Hall17> Stereo Link Off On Input Dynamics Compressor Limiter Noise Gate Threshold -2 cEF3

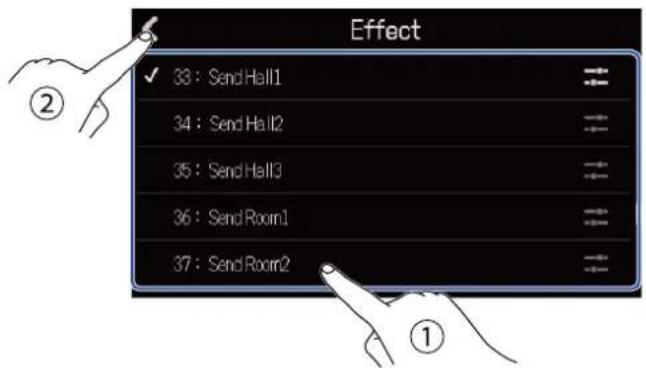

1. Dans l'écran Effect (effet), sélectionnez une mémoire de patch (①), puis touchez ◀ (②).

Effect ✓ 33 : Send Hall1 34 : Send Hall2 35 : Send Hall3 36 : Send Room1 37 : Send Room2 ② ①

Cela rouvre l'écran de réglages de piste.

À savoir :

Voir Édition des mémoires de patch pour plus de détails sur la façon de modifier les mémoires de patch.

1. Tirez le curseur Send Level (niveau de départ) ou touchez ☐ et ☐ pour régler le niveau de départ vers l'effet.

Track 1 Send Level Send Effect Stereo Link Input Dynamics Threshold Off Compressor Noise Gate -2 dBF3

NOTE:

Pour enregistrer le son traité, utilisez un effet d'insertion (entrée).

Emploi d'effets d'insertion (entrée)

1. Touchez un en-tête de piste dans l'Écran d'affichage des pistes et sélectionnez une piste audio pour lui affecter l'effet d'insertion (entrée).

0001.1 120.0 4/3 1 2 3 4 5

NOTE:

Les effets ne peuvent être utilisés que sur des pistes audio.

1. Touchez dans la barre de contrôle.

0001.7 120 1 2 3 4 5

1. Dans l'écran Effect (effet), sélectionnez une mémoire de patch (①), puis touchez ◀ (②).

Effect ✓ 33 : Send Hall1 34 : Send Hall2 35 : Send Hall3 36 : Send Room1 37 : Send Room2 ② ①

L'écran d'affichage des pistes s'ouvrira de nouveau.

À savoir :

Voir Édition des mémoires de patch pour des détails sur la façon de modifier les mémoires de patch.

Édition des mémoires de patch

Ouverture de l'écran d'édition (Edit) d'une mémoire de patch

1. Dans l'écran Effect (effet), touchez en face de la mémoire de patch que vous souhaitez éditer.

Effect ✓ 01 : MS HiGain 02 : DZ DRIVE 03 : DeluxeCPNCH 04 : A Wah 05 : POP Chorus

Cela ouvre l'écran d'édition (Edit) de cette mémoire de patch.

Edit GoldDrive MS 800 MS4x12 On 01:MS HiGain Patch Level 34

1 Effets utilisés Touchez-les pour régler leurs paramètres. (→ Réglage des paramètres d'effet)
2 Bouton d'accordeur Touchez-le pour utiliser l'accordeur. (→[Don't get target topic.])
3 Bouton On/Off de la mémoire de patch Touchez-le pour activer/désactiver la mémoire de patch.

• Activée : On
  • Désactivée : Off

4 Sélectionner la mémoire de patch précédente
5 Régler le volume de la mémoire de patch Tirez le curseur ou touchez pour régler le volume de la mémoire de patch.
6 Bouton de copie Sert à copier les réglages de la mémoire de patch actuelle dans une autre. (→ Copie de mémoires de patch)

7 Bouton d'édition du nom de la mémoire de patch Touchez-le pour ouvrir l'écran de saisie des caractères. Voir Présentation de l'écran de saisie des caractères pour les procédures de modification.

8 Sélectionner la mémoire de patch suivante

À savoir :

Le contenu des mémoires de patch modifiées sera automatiquement sauvegardé.

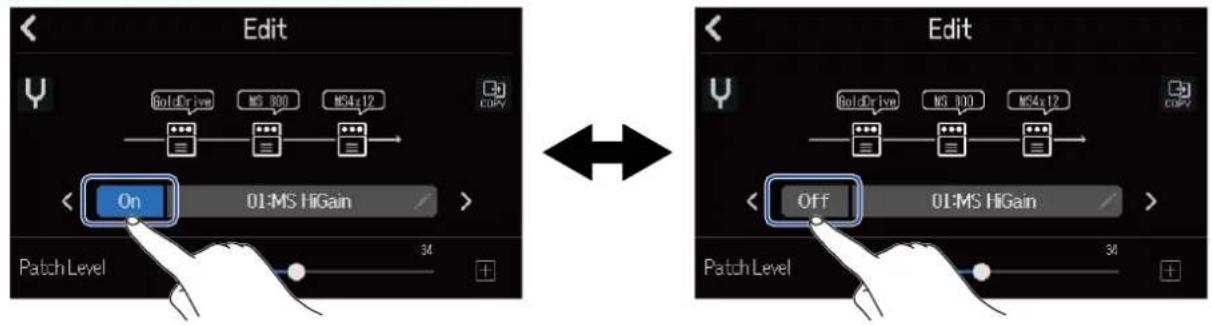

Activation/désactivation des mémoires de patch

1. Touchez « On » ou « Off » dans l'écran d'édition (Edit) de la mémoire de patch (→ Ouverture de l'écran d'édition (Edit) d'une mémoire de patch).

Edit BoldDrive MS 300 MS4x12 COPY On 01:MS HiGain Patch Level 34 Edit BoldDrive MS 300 MS4x12 COPY Off 01:MS HiGain Patch Level 34

1. Touchez l'effet que vous souhaitez modifier dans l'écran d'édition (Edit) de la mémoire de patch (→ Ouverture de l'écran d'édition (Edit) d'une mémoire de patch).

Cela ouvre l'écran des réglages d'effet.

1. Réglez l'effet.

Slot 1 1 2 Type GoldDrive > 3 On/Off On Off Gain 15 Bass 50 Treble 53 4

1 Revenir à l'écran d'édition (Edit) de la mémoire de patch
2 Remplacer l'effet

Touchez ici pour ouvrir la liste des effets. Touchez l'effet voulu pour le sélectionner.

③ Activer/désactiver l'effet

Touchez ici pour activer/désactiver l'effet.

4 Paramètres de réglage de l'effet

Tirez les curseurs de la mémoire de patch ou touchez pour égler les paramètres.

NOTE :

• Trois effets peuvent être combinés comme désiré dans une mémoire de patch. Si cette combinaison nécessite plus de puissance de traitement que ne peut en fournir l'unité, un avertissement « Process Overflow » (puissance de traitement dépassée) apparaît et les effets sont ignorés. Changez un des effets pour mettre fin à cette situation.
• Les paramètres réglables dépendent de l'effet choisi.

Copie de mémoires de patch

Les modifications de mémoire de patch sont automatiquement sauvegardées. Pour sauvegarder le patch d'origine avant de le modifier, copiez-le dans une mémoire de patch vide.

1. Touchez dans l'écran d'édition (Edit) de la mémoire de patch (→ Ouverture de l'écran d'édition (Edit) d'une mémoire de patch).

Edit SolidDrive MS 800 MS4n 12 DS/FV On 01:MS HiGain 34 Patch Level

Cela ouvre une liste de mémoires de patch.

1. Touchez le nom de la mémoire de patch destinataire de la copie.

Copy 40 : SendPlate2 41 : Empty 42 : Empty 43 : Empty 44 : Empty

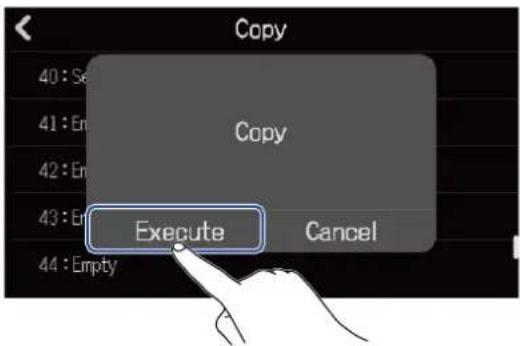

1. Touchez « Execute » (exécuter).

Copy 40 : Se 41 : En 42 : En 43 : En 44 : Empty Copy Execute Cancel

NOTE : Les mémoires de patch ne sont pas sauvegardées dans les projets. 50 mémoires de patch peuvent être sauvegardées en tant que réglages du R20.

Changement des noms de mémoires de patch

1. Touchez dans l'écran d'édition (Edit) de la mémoire de patch (→ Ouverture de l'écran d'édition (Edit) d'une mémoire de patch).

Edit GoldDrive MS 100 MS4x12 On 01-MS HiGain Patch Level 34

Cela ouvre l'écran de saisie de caractères.

1. Saisissez le nom de la mémoire de patch. Voir Présentation de l'écran de saisie des caractères pour la façon de saisir les caractères.

MS HiGain q w e r t y u i o p a s d f g h j k l ↑ z x c v b n m Cancel 123 Space Enter

1. Lorsque « Done » (terminé) apparaît, touchez « Close » (fermer). Cela change le nom de la mémoire de patch et ramène à l'écran précédent.

Changement des niveaux des mémoires de patch

1. Dans l'écran d'édition (Edit) de la mémoire de patch (→ Ouverture de l'écran d'édition (Edit) d'une mémoire de patch), tirez le curseur « Patch Level » (niveau du patch) ou touchez

Edit SolidDrive MS 830 MS4x12 On 01-MS HiGain PatchLevel 34

NOTE : Le réglage peut aller de 0 à 120.

Enregistrement

1. Pressez ☐ lorsque l'écran d'affichage des pistes ou l'écran d'affichage des indicateurs de niveau est ouvert.

Cela lance l'enregistrement à partir de la position de lecture actuelle. Le voyant pendant l'enregistrement.

Presser depuis un autre écran que l'écran d'affichage des pistes ou l'écran d'affichage des indicateurs de niveau fait s'ouvrir l'un de ces écrans.

1. Pressez STOP pour arrêter.

NOTE:

• Un projet peut avoir un maximum de 1350 mesures. L'enregistrement s'arrête automatiquement s'il atteint cette longueur.
• L'enregistrement n'est pas possible s'il n'y a plus d'espace libre sur la carte SD.

À savoir :

- Presser durant la lecture lance le réenregistrement depuis ce point.

• Voir Emploi du synthétiseur pour obtenir des informations sur l'enregistrement d'une piste de synthé.

- Même pendant l'enregistrement, vous pouvez toucher les boutons de changement d'écran ( pour passer à l'Écran d'affichage des pistes et à l'Écran d'affichage des indicateurs de niveau. (→ Présentation de la barre de contrôle)

- Pressez + pour passer au marqueur suivant ou + pour passer au marqueur précédent. (→ Emploi de marqueurs)

- Si l'annulation (Undo) est utilisée avec l'enregistrement, la tête de lecture reviendra à la position de départ de l'enregistrement. Si la fonction de rétablissement (Redo) est utilisée, la tête de lecture revient à la position de fin de l'enregistrement. (→ Présentation de la barre de contrôle)

Emploi des boucles rythmiques internes

Le R20 comprend des boucles rythmiques dans différents genres.

En réglant le type de piste sur rythme, des patterns (rythmes) de batterie et autres boucles rythmiques peuvent lui être affectés comme désiré et ensuite lus.

1. Dans l'Écran d'affichage des pistes, touchez la piste sur laquelle vous souhaitez placer une boucle rythmique.

Cela surligne la piste touchée.

0001.1 120.8 8/4

1. Touchez

Cela transforme en piste rythmique la piste touchée à l'étape 1.

0001.1 120.0 4/4 01-8 0001.1 120.0 4/4 01-8 0001.1 120.0 4/4 01-8 0001.1 120.0 4/4 01-8 0001.1 120.0 4/4 01-8 0001.1 120.5 4/4 01-8 0001.1 120.5 4/4 01-8 0001.1 120.5 4/4 01-8 0001.1 120.5 4/4 01-8 0001.1 120.5 4/4 01-8 06-23 06-23 06-23 06-23 06-23 06-23 06-23 06-23 06-23 06-23 06-23 06-23 06-23 06-23 06-23 06-23 06-23 06

NOTE :

- Les pistes rythmiques sont des pistes stéréo.

1. Touchez dans la barre de contrôle.

0001.1 128 3 4 5

Cela ouvre la liste des boucles rythmiques (Rhythm Loops).

4. Touchez pour écouter les boucles rythmiques.

La boucle rythmique sélectionnée sera lue.

Touchez à nouveau pour arrêter la lecture.

5. Touchez en face de la boucle rythmique que vous voulez utiliser.

Le rythme sélectionné est ajouté à la piste rythmique.

• La boucle rythmique sera ajoutée à la piste sélectionnée à l'endroit où se trouve la tête de lecture.
• Les boucles rythmiques sont automatiquement synchronisées avec le tempo défini pour le projet lorsqu'elles sont ajoutées. (→ Changement du tempo des projets)

■ Boucles rythmiques

Le R20 dispose de sections Intro (introduction), Verse (couplet), Bridge (pont), Chorus (refrain) et Outro (finale) pour les boucles rythmiques suivantes.

Genre BPM Genre BPM
8th Note Beats 120 Bounce Pop 85
16th Note Beats 108 Modern R&B 75
4th Note Beats 168 Neo Soul 90
Pop Rock 136 Modern 80's 100
Retro Rock 110 80's Pop 118
Hard Rock 80 Synthpop	120
Punk Rock	130	Big Room House	128
Funk Rock 95	Tech House	125
Britpop	80 Dubstep	140
Indie Pop	100 Electro Trap 70
Indie Disco	120	Trap	70
Indie Rock	100	Boom Bap 85
Garage Rock 150	Latin Percussion	95
Funky Soul	90	Pop Percussion	110
16feel Pop	90	Street Live Percussion	90

Emploi du synthétiseur

Le R20 comprend différents types de sons de synthétiseur.

En connectant un clavier MIDI USB (vendu séparément) au R20, ce clavier peut être utilisé pour enregistrer le son de synthétiseur sélectionné.

Sélection du son de synthé

1. Dans l'Écran d'affichage des pistes, touchez la piste sur laquelle vous souhaitez enregistrer le synthé. Cela surligne la piste touchée.

0001.1 120.0 4/4 1 2 3 4 5

1. Touchez

Cela transforme en piste de synthé la piste touchée à l'étape 1.

0001.1 120.0 4/4 1 2 3 4 5 0001.1 120.0 4/4 1 2 4 5

1. Touchez

0001.1 126 4 1 2 3 4 5

Cela ouvre la liste des synthés (Synth).

4. Touchez pour vérifier le son d'un synthé.

Cela ouvrira un clavier. Touchez le clavier pour faire jouer le son.

Synth ✓ 01 : E.Piano 02 : Bright E.P 03 : Mellow E.P 04 : Bell 05 : Organ1 03 : Mellow E.P ① ② ③

1 Revenir à l'écran précédent
2 Baisser d'une octave
3 Monter d'une octave

À savoir :

• Les noms des notes sont indiqués sur chaque do du clavier (à chaque octave).
• 8 notes peuvent être émises à la fois (polyphonie de 8 voix).
• La plage va de C0 à G8 (rappelons qu'en notation anglo-saxonne, A = la, B = si, C = do, D = ré, etc.).
• Lorsque des notes sont produites, les voyants rouges au-dessus du clavier s'allument.

5. Touchez un nom de synthé pour le sélectionner.

Synth ✓ 01 : E.Piano 02 : Bright E.P 03 : Melkoy E.P 04 : Bell 05 : Organ1

Le synthé touché sera sélectionné.

Le R20 possède les sons de synthé suivants.

E.Piano Organ2 Slap Bass Brass2

Bright E.P Pipe Organ AcousticBass Brass3

Mellow E.P Finger Bass1 Synth Bass1 Synth Lead

Bell Finger Bass2 Synth Bass2 Drum Kit

Organ1 Pick Bass Brass1

Enregistrement

1. En vous référant à [Don't get target topic.], connectez un clavier MIDI au R20.
2. Pressez pour la piste de synthé afin de l'allumer en rouge.
3. Pressez REC

L'enregistrement commencera à partir de la position de lecture actuelle.

1. Jouez sur le clavier MIDI.

Le jeu sur le clavier MIDI sera enregistré sous forme de données MIDI dans la piste de synthé.

1. Pressez STOP pour arrêter.

À savoir :

Les notes peuvent également être saisies à l'aide de l'écran tactile plutôt qu'avec un clavier MIDI. (→ Édition des notes (régions de synthé))

Lecture de projets

Actions des touches pendant la lecture

- Rechercher en arrière/avant : presser et maintenir

- Faire avancer et reculer la position de lecture : presser

- Arrêter : presser

- Revenir au début : presser à arrêt

- Régler le volume d'une piste : déplacer son fader de canal

- Régler le volume de la piste Master : déplacer le fader du canal MASTER

• Passer au marqueur précédent/suivant : presser

Actions sur l'écran tactile pendant la lecture

- Zoom horizontal avant/arrière :

Pincer horizontalement : réduire l'affichage chronologique ou « timeline » (Cela permet d'afficher plus de mesures en même temps.)

Écarter horizontalement les doigts : agrandir l'affichage chronologique ou « timeline » (Cela permet d'afficher plus de détails.)

0006.2 75.0 4/4 1 2 3 4

0006.2 75.0 8/4 1 2 3

- Déplacer la position de lecture : faire glisser la tête de lecture vers la gauche/droite ou toucher la règle

0003.3 75.0 4/4

0003.3 75.0 4/4 1-8

Édition des projets

Les données audio et les notes enregistrées peuvent être modifiées par région. Par exemple, des régions peuvent être déplacées, supprimées, copiées, collées, mises en boucle et scindées.

Grâce à l'édition de forme d'onde, il est possible d'étirer des régions audio sans modifier la hauteur du son, et de supprimer les parties inutiles.

Grâce à l'édition de notes MIDI, il est possible d'ajouter et de supprimer des notes, ainsi que d'en ajuster par exemple la durée et la dynamique.

Des marqueurs peuvent également être ajoutés à la règle dans la barre de contrôle. Les marqueurs peuvent servir à faciliter la navigation dans la structure globale d'un morceau et sont pratiques lors de l'édition et du mixage.

Édition des régions

Utilisez l'Écran d'affichage des pistes pour déplacer, supprimer, copier, coller, mettre en boucle, scinder et éditer de toute autre manière les régions audio et de synthé.

Déplacement des régions

Les régions peuvent être avancées et reculées dans le temps et déplacées dans d'autres pistes.

1. Dans l'Écran d'affichage des pistes, touchez la région que vous souhaitez déplacer. Cela surligne la région sélectionnée.

0001.1 120.0 4/4 1 2 3 4 5

1. Tout en gardant le doigt au contact de la région sélectionnée, faites-la glisser sur la position souhaitée.

0001.1 120.0 4/4 7 1 2 3 4 5

À savoir :

Si la fonction de magnétisme (Snap) est activée, la région se calera sur une graduation de la règle lors de son déplacement. (→ Changement des réglages de magnétisme)

■Déplacement simultané de plusieurs régions

1. Dans l'Écran d'affichage des pistes, touchez deux fois rapidement une région que vous souhaitez déplacer.

0019.1 75.0 4/4

Cela surligne cette région et ouvre le menu des options en haut de l'écran.

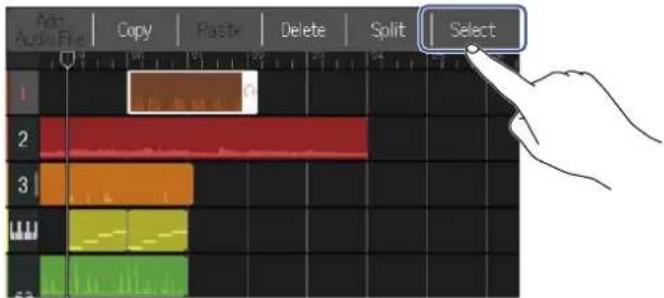

1. Touchez « Select » (sélectionner).

Audio File Copy Paste Delete Split Select 1 0 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

1. Touchez les autres régions que vous souhaitez déplacer. Les régions sélectionnées seront surlignées.

Toucher une région sélectionnée la désélectionnera.

1. Faites glisser les régions sélectionnées à l'endroit souhaité.

Touchez « Deselect » (désélectionner) pour revenir à l'écran précédent.

Les régions peuvent être mises en boucle (lues de manière répétée).

1. Dans l'Écran d'affichage des pistes, touchez la région que vous souhaitez lire en boucle. Cela surligne la région sélectionnée.

0001.1 120.0 4/4 1 2 3 4 5

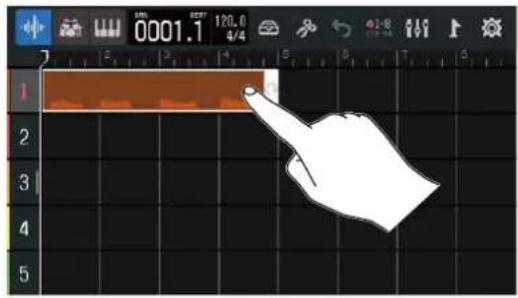

1. Tirez sur le bord droit de la région.

Tirer vers la droite augmente le nombre de répétitions, tandis que tirer vers la gauche le diminue.

Création de régions de piste de synthé vides (piste de synthé uniquement)

Des régions peuvent être créées pour ajouter manuellement des notes MIDI. (→ Édition des notes (régions de synthé))

1. Dans l'Écran d'affichage des pistes, touchez deux fois rapidement une zone sans région sur la piste de synthé.

0014.1 75.0 4/4 01-8 1 2 3 62

Le menu des options s'affichera en haut de l'écran.

1. Touchez « Create Region » (créer une région).

Une région de synthé vide d'une mesure de long sera créée à l'endroit de la double frappe.

Create Region Add MIDI File Copy Paste Delete Split Select 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Chargement de fichiers WAV en tant que régions

Les fichiers WAV des cartes SD et des clés USB peuvent être chargés dans les projets.

NOTE:

Les fichiers aux formats suivants peuvent être chargés.

- Fichiers WAV : 44,1 kHz/16 bit ou 44,1 kHz/24 bit selon le réglage du projet

1. Copiez à l'avance sur la carte SD ou la clé USB les fichiers que vous souhaitez charger.

2. Chargement depuis une carte SD : placez les fichiers dans le dossier « AUDIO » de la carte SD. (→ Structure des dossiers et fichiers d'une carte SD)

3. Chargement depuis une clé USB : placez les fichiers dans le dossier « ZOOM_R20 » > « AUDIO » de la clé USB. (→ Structure des dossiers et fichiers d'une clé USB)

4. Dans l'Écran d'affichage des pistes, amenez la tête de lecture à l'endroit où vous souhaitez charger le fichier.

0019.1 78.0 4/4 1 2 3 6

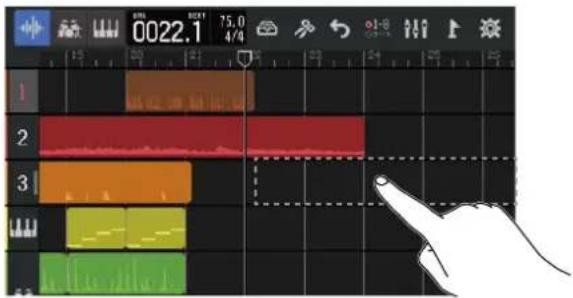

1. Touchez deux fois rapidement une partie de piste audio sans région.

0022.1 75.0 4/4 1 2 3 1

Le menu des options s'affichera en haut de l'écran.

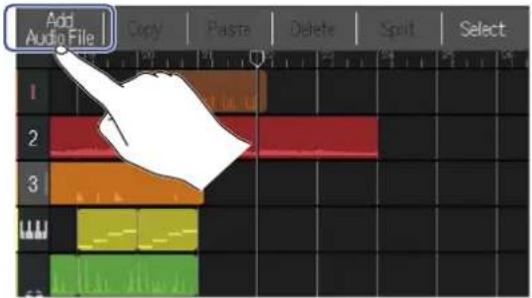

1. Touchez « Add Audio File » (ajouter un fichier audio).

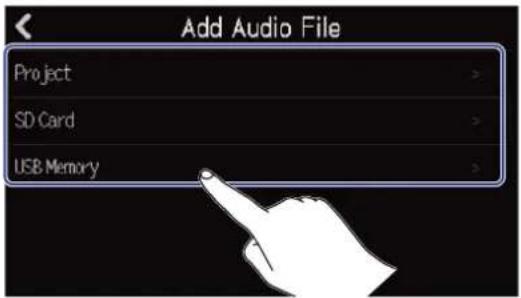

1. Touchez « Project » pour charger à partir d'un projet, « SD Card » (carte SD) pour charger à partir d'une carte SD, ou « USB Memory » (mémoire USB) pour charger à partir d'une clé USB.

Add Audio File Project SD Card USB Memory

À savoir :

Pour charger à partir d'une clé USB, connectez celle-ci au port USB. (→ Connexion de clés USB)

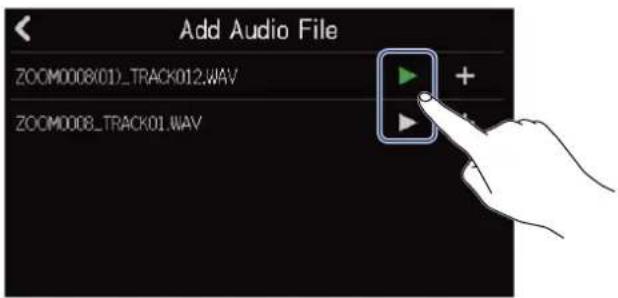

1. Touchez pour écouter le fichier que vous souhaitez charger.

Cela fera lire le fichier sélectionné. s'a numera ().

Touchez pour arrêter la lecture.

Add Audio File ZOOM0008(01)_TRACK012.WAV ZOOM0008_TRACK01.WAV

7. Touchez le face du fichier que vous souhaitez charger.

Add Audio File ZOOM0008(01)_TRACK012.WAV ZOOM0008_TRACK01.WAV

NOTE:

• Un message d'erreur apparaîtra s'il ne peut être chargé. Sélectionnez un autre fichier.
• Le chargement ne sera pas possible s'il devait entraîner le dépassement du nombre maximal de régions pour le projet.
• Nombre total de régions audio et rythmiques : 50
• Régions de synthé : 80

8. Saisissez le nom du fichier WAV chargé.

ZOOM0008_TRACK01(01) q w e r t y u i o p a s d f g h j k l ↑ z x c v b n m Cancel 123 Space Enter

Voir Présentation de l'écran de saisie des caractères pour la façon de saisir les caractères.

9. Lorsque « Done » (terminé) apparaît, touchez « Close » (fermer).

Cela termine le chargement sur la piste et ouvre l'écran d'affichage des pistes.

Chargement de fichiers MIDI en tant que régions

Les fichiers MIDI des cartes SD et des clés USB peuvent être chargés dans les projets.

NOTE:

Les fichiers MIDI aux formats suivants peuvent être chargés.

- Fichier MIDI standard (Standard MIDI file ou SMF) : Format 0/Format 1

1. Copiez à l'avance sur la carte SD ou la clé USB les fichiers que vous souhaitez charger.

- Chargement depuis une carte SD : placez les fichiers dans le dossier « MIDI » de la carte SD. (→ Structure des dossiers et fichiers d'une carte SD)

- Chargement depuis une clé USB : placez les fichiers dans le dossier « ZOOM_R20 » > « MIDI » de la clé USB. (→ Structure des dossiers et fichiers d'une clé USB)

1. Dans l'Écran d'affichage des pistes, amenez la tête de lecture à l'endroit où vous souhaitez charger le fichier.

0019.1 75.0 6/4 01:8 169 1 2 3 62

1. Touchez deux fois rapidement une partie de piste de synthé sans région.

0022.1 75.0 4/4 1 2 3 62

Le menu des options s'affichera en haut de l'écran.

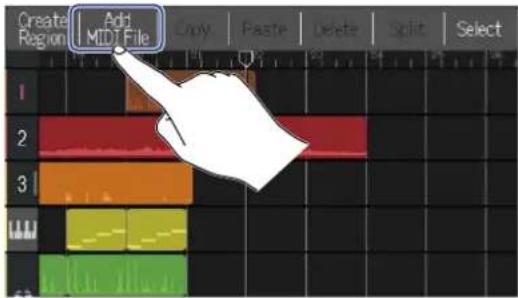

1. Touchez « Add MIDI File » (ajouter un fichier MIDI).

Create Region Add MIDT File Copy Paste Delete Split Select 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

1. Touchez le canal du fichier MIDI que vous souhaitez charger.

Add MIDI File Ch All Ch 1 Ch 2 Ch 3 Ch 4

NOTE :

• Cela charge les notes du canal sélectionné.
• Lorsque vous chargez un fichier MIDI contenant plusieurs canaux, sélectionner « Ch All » (tous les canaux) créera une région avec les notes de ces canaux sur la piste de synthé du R20. Dans ce cas, le timbre de chaque canal sera automatiquement affecté en fonction de son numéro de changement de programme.
• Les notes des régions de synthé qui ont été chargées avec « Ch All » ne peuvent pas être éditées.

• « Ch All » ne peut pas être sélectionné si la piste de synthé contient déjà des régions. De plus, on ne peut pas rajouter de régions si un fichier MIDI a déjà été chargé en utilisant « Ch All ».

• Touchez « SD Card » (carte SD) pour charger à partir d'une carte SD, ou « USB Memory » (mémoire USB) pour charger à partir d'une clé USB.

Ch 1 SD Card USB Memory

À savoir :

Pour charger à partir d'une clé USB, connectez celle-ci au port USB. (→ Connexion de clés USB)

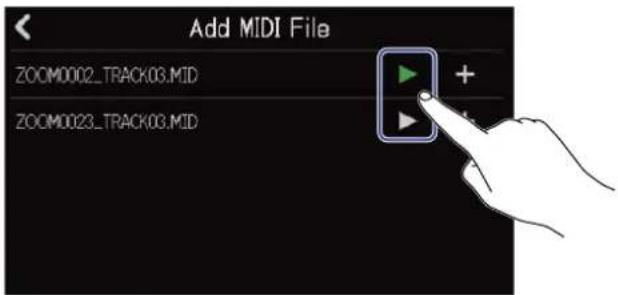

7. Touchez pour écouter le fichier que vous souhaitez charger.

Cela fera lire le fichier sélectionné. s'arumera ().

Touchez pour arrêter la lecture.

Add MIDI File ZOOM0002_TRACK03.MID ZOOM0023_TRACK03.MID

8. Touchez le face du fichier que vous souhaitez charger.

Add MIDI File ZOOM0002_TRACK03.MID ZOOM0023_TRACK03.MID

Cela termine le chargement sur la piste et ouvre l'écran d'affichage des pistes.

NOTE:

• Un message d'erreur apparaîtra s'il ne peut être chargé. Sélectionnez un autre fichier.
• Le chargement ne sera pas possible s'il devait entraîner le dépassement du nombre maximal de régions pour le projet.
• Nombre total de régions audio et rythmiques : 50
• Régions de synthé : 80

Copie et collage de régions

Des régions peuvent être copiées et collées à d'autres endroits.

1. Dans l'Écran d'affichage des pistes, touchez deux fois rapidement la région que vous souhaitez copier et coller.

0019.1 75.0 4/4

Cela surligne cette région et ouvre le menu des options en haut de l'écran.

1. Touchez « Copy » (copier).

La région sélectionnée sera copiée.

1. Amenez la tête de lecture à l'endroit où vous voulez coller.

0019.1 75.0 4/4 1 2 3 0022.1

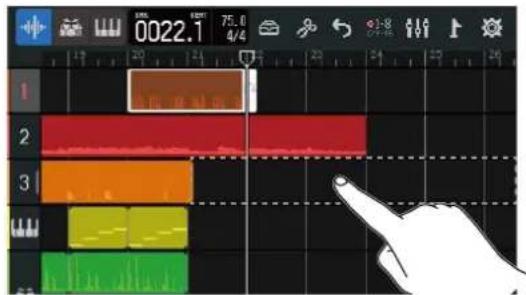

1. Touchez deux fois rapidement la piste où vous voulez coller, dans une zone sans région.

0022.1 75.0 4/4 1 2 3 0 1-8 0-16 0 1 2 3 0 1-8 0-16 0 1 2 3 0 1-8 0-16 0 1 2 3 0 1-8 0-16 0 1 2 3 0 1-8 0-16 0 1 2 3 0 1-8 0-16 0 1 2

Le menu des options s'affichera en haut de l'écran.

1. Touchez « Paste » (coller).

Cela colle la région copiée à l'endroit où se trouve la tête de lecture.

Add Audio File | Copy | Paste | Delete | Spin | Select 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

La tête de lecture se déplace ensuite jusqu'à la fin de la région collée.

Touchez n'importe où ailleurs pour fermer le menu des options.

NOTE :

- Le collage sur d'autres pistes est possible.

- Il n'est par contre pas possible de coller sur des types de pistes différents.

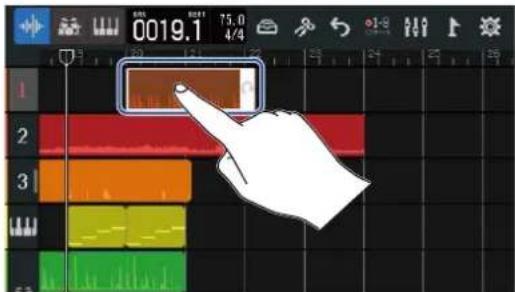

1. Dans l'Écran d'affichage des pistes, touchez deux fois rapidement la région que vous souhaitez supprimer.

0019.1 75.0 4/4

Cela surligne cette région et ouvre le menu des options en haut de l'écran.

1. Touchez « Delete » (supprimer).

Audio Audio File | Copy | Paste | Delete | Split | Select | 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

1. Touchez « Execute » (exécuter). La région sélectionnée sera supprimée.

Touchez « Cancel » (annuler) pour ne pas supprimer et pour revenir à l'écran précédent.

■Suppression simultanée de plusieurs régions

1. Dans l'Écran d'affichage des pistes, touchez deux fois rapidement une région que vous souhaitez supprimer.

0019.1 75.0 4/4 1 2 3 6

Cela surligne cette région et ouvre le menu des options en haut de l'écran.

1. Touchez « Select » (sélectionner).

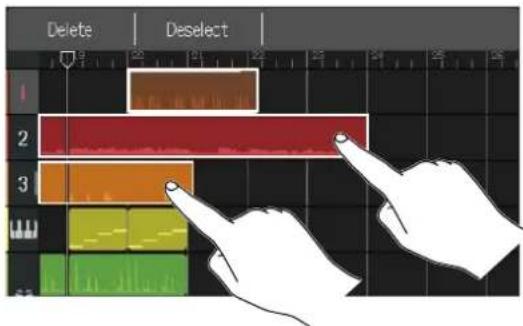

1. Touchez les autres régions que vous souhaitez supprimer. Les régions sélectionnées seront surlignées.

Toucher une région sélectionnée la désélectionnera.

1. Touchez « Delete » (supprimer).

Touchez « Deselect » (désélectionner) pour interrompre la suppression et revenir à l'écran précédent.

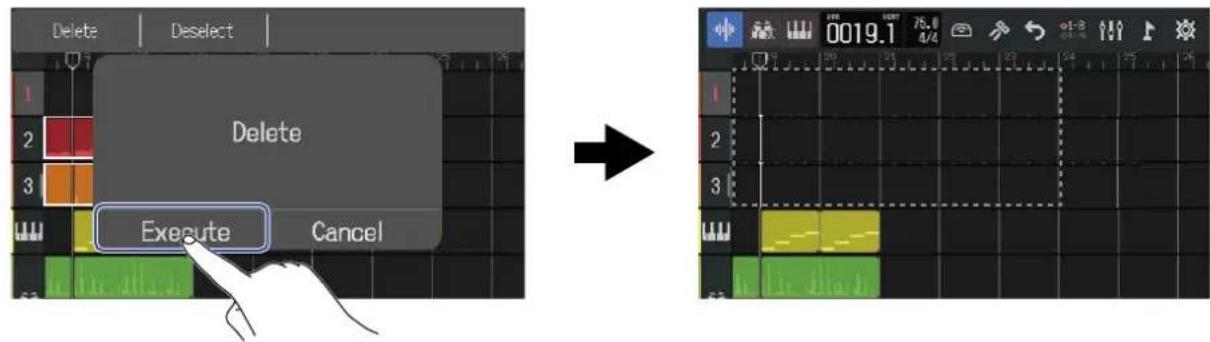

5. Touchez « Execute » (exécuter).

La région sélectionnée sera supprimée.

Touchez « Cancel » (annuler) pour ne pas supprimer et pour revenir à l'écran précédent.

Les régions peuvent être scindées.

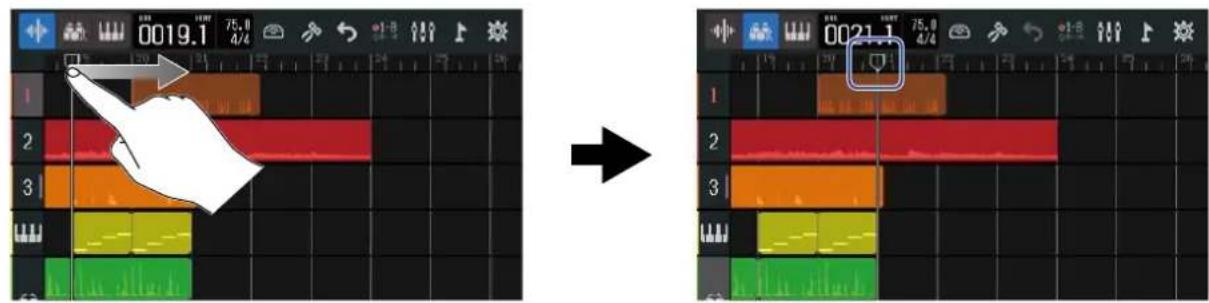

1. Dans l'Écran d'affichage des pistes, amenez la tête de lecture à l'endroit où vous souhaitez scinder la région.

0019.1 1 2 3 0021

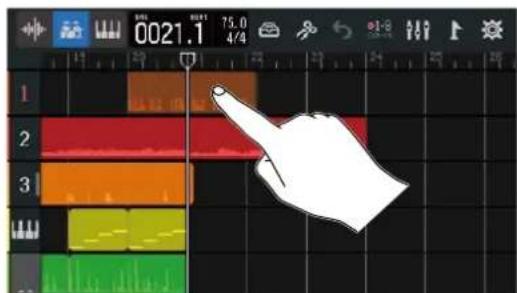

1. Touchez deux fois rapidement la région que vous voulez scinder.

0021.1 75.0 4/4

Cela surligne cette région et ouvre le menu des options en haut de l'écran.

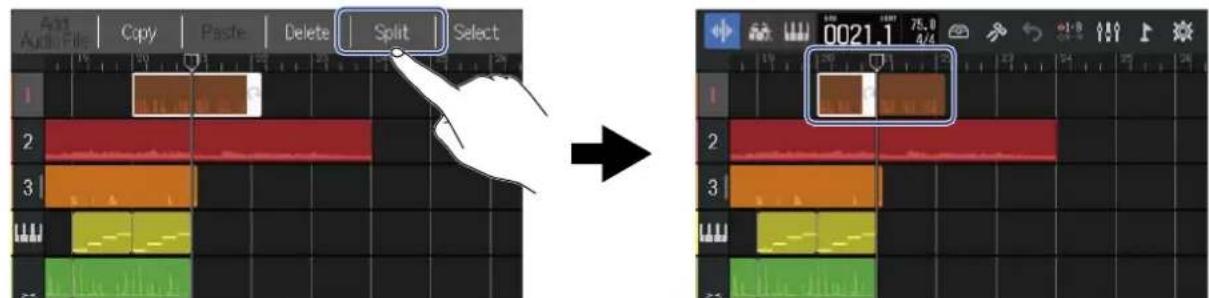

1. Touchez « Split » (scinder).

Cela scinde la région sélectionnée en deux à l'endroit où se trouve la tête de lecture.

Édition des formes d'onde (régions audio/rythmiques)

Grâce à l'édition de forme d'onde, il est possible d'étirer des régions audio et rythmiques sans modifier la hauteur du son, et de supprimer les parties inutiles. Utilisez l'écran d'édition de forme d'onde pour modifier les formes d'onde.

Ouverture de l'écran d'édition de forme d'onde

1. Touchez la région audio ou rythmique contenant la forme d'onde que vous voulez éditer pour la sélectionner.

Cela surligne cette région.

0019.1 75.0 4/4 1 2 3 62

1. Touchez dans la barre de contrôle.

L'écran d'édition de forme d'onde de la région sélectionnée s'ouvre.

0019.1 75.0 4/4 1 2 3 5 6 0019.1 75.0 4/4

■ Principales opérations dans l'écran d'édition de forme d'onde

• Zoom horizontal avant/arrière : pincer/écarter horizontalement les doigts
• Faire défiler horizontalement : glisser le doigt vers la gauche et la droite

À savoir :

Lorsque l'écran d'édition de forme d'onde est ouvert, presser

e la lecture de la région.

Les régions peuvent être recadrées pour supprimer des parties non désirées.

1. Dans l'écran d'édition de forme d'onde, tirez ◆ à gauche/droite en bas de la région pour définir la plage voulue.

Faites-le de façon à ne garder que la partie nécessaire. Les parties situées en dehors de la plage ainsi sélectionnée seront coupées.

0019.1 75.0 4/4

2. Touchez

Cela appliquera le recadrage et ramènera à l'écran d'affichage des pistes.

Changement de longueur des régions sans changement de hauteur du son

Les longueurs des régions peuvent être modifiées sans changer la hauteur de leur son.

Les régions dont la longueur a été modifiée peuvent être sauvegardées comme de nouvelles données audio.

1. Dans l'écran d'édition de forme d'onde, touchez désactivée :

pour activer cette fonction ( ) (fonction

0019.1 75.0 4/4

1. Tirez a gauche et à droite pour ajuster la longueur de la région.

0019.1 75.0 4/4

À savoir :

La longueur peut être modifiée dans une fourchette de 50 à 150 % de la région d'origine.

1. Touchez « Done » (terminé) pour valider le réglage fait.

0015.2 76.8 Done

1. Saisissez le nom de fichier de la région audio modifiée.

REC01_01(01) q w e r t y u i o p a s d f g h j k l ↑ z x c v b n m Cancel 123 Space Enter

Voir Présentation de l'écran de saisie des caractères pour la façon de saisir les caractères.

1. Lorsque « Done » (terminé) apparaît, touchez « Close » (fermer). Le fichier dont la longueur a été modifiée sera affecté à la piste.

Arrêt des modifications

1. Touchez 📄ns l'écran d'édition de forme d'onde. L'écran d'affichage des pistes s'ouvrira de nouveau.

Édition des notes (régions de synthé)

Utilisez l'édition des notes pour créer des données MIDI jouées par le synthé. Par exemple, il est possible d'ajouter et de supprimer des notes ainsi que d'en ajuster la durée et la dynamique. Utilisez l'écran Piano Roll (clavier vertical) pour l'édition des notes.

Ouverture de l'écran Piano Roll (clavier vertical)

1. Dans l'Écran d'affichage des pistes, touchez l'en-tête de la piste de synthé contenant les notes MIDI à éditer.

Cela surligne l'en-tête de la piste.

0019.1 75.0 4/4 1 2 3

1. Touchez dans la barre de contrôle.

L'écran Piano Roll (clavier vertical) s'ouvre pour la piste de synthé sélectionnée.

0019.1 75.0 4/4 0019.1 4/4

■ Principales opérations dans l'écran Piano Roll

• Zoom horizontal avant/arrière : pincer/écarter horizontalement les doigts
• Zoom vertical avant/arrière : pincer/écarter verticalement les doigts
• Faire défiler horizontalement : glisser le doigt vers la gauche et la droite
• Faire défiler verticalement : glisser le doigt vers le haut et vers le bas

Ajout/suppression de notes

Des notes peuvent être ajoutées pour jouer des sons de synthé utilisant leurs données de hauteur, de durée et de dynamique.

1. Dans l'écran Piano Roll, touchez pour activer cette fonction ( ) (fonction désactivée : ).

0019.1 75.0 4/4

1. Ajoutez une note.

Touchez le Piano Roll (zone à droite du clavier vertical) pour ajouter une région et une note à cet endroit.

< 0019.1 75.0 4/4 LENGTH 160.0000 03 0019.1 75.0 4/4 LENGTH 160.0000

À savoir :

• La hauteur de la note correspondra à la touche du clavier illustré sur le bord gauche. Faites défiler vers le haut/bas pour monter/descendre dans les octaves.

• Lorsque l'on touche l'endroit où une note sera ajoutée, des lignes directrices verticales s'affichent, permettant de vérifier la position quand la note est ajoutée.

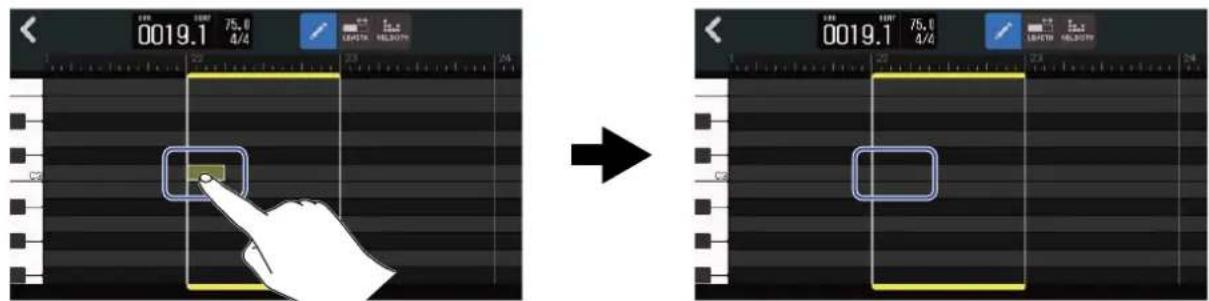

• Supprimez une note.

Touchez une note pour la supprimer. La région restante ne sera pas supprimée.

< 0019.1 75.0 4/4 LENGTH 100.0000 0019.1 76.0 4/4 LENGTH 100.0000

Changement de la durée des notes

1. Dans l'écran Piano Roll, touchez

pour activer cette fonction ( LENGTH ) (fonction désactivée : LENGTH ).

0019.1 75.0 4/8 LPGCLN 0 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

2. Touchez une note et faites-la glisser vers la gauche ou la droite pour modifier sa durée.

< 0019.1 75.0 4/4 22 23 24 0019.1 75.0 4/4 22 23 24

À savoir :

La durée la plus courte correspond à une triple-croche.

Réglage de la dynamique (force ou « vélocité ») de la note

1. Dans l'écran Piano Roll, touchez

pour activer cette fonction (HELOCITY) (fonction désactivée : VELOCITY).

0019.1 75.0 4/4 BAS-25

2. Touchez la note dont vous voulez régler la dynamique.

0019.1 75.0 4/4 20 24

Un curseur de dynamique (Velocity) apparaît en haut de l'écran.

3. Tirez le curseur ou touchez

egler la dynamique.

Velocity 100 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

À savoir :

La dynamique peut se régler de 0 à 127.

Recadrage des régions

Recadrer les régions permet d'en supprimer les parties inutiles.

1. Dans l'écran Piano Roll, touchez pour désactiver ces fonctions.

0019.1 75.0 4/4 15ACTN 24

1. Tirez a gauche/droite en bas de la région pour définir la plage voulue.

Faites-le de façon à ne garder que la partie nécessaire. Les parties situées en dehors de la plage ainsi sélectionnée seront coupées.

0019.1 75.0 4/4 LENGTH REDUCT 22 25 24 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Arrêt des modifications

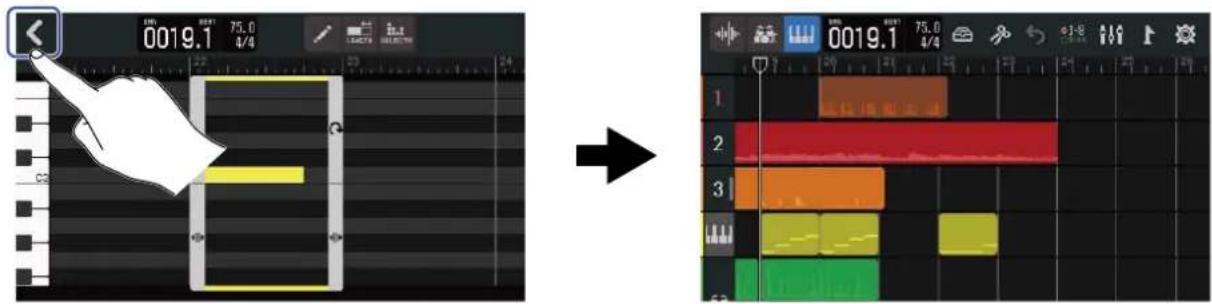

1. Touchez 📄ns l'écran Piano Roll.

L'écran d'affichage des pistes s'ouvrira de nouveau.

Lors de cette édition, des pistes peuvent être supprimées et déplacées, une piste de synthé peut être convertie en piste audio, et des données de pistes peuvent être exportées sous forme de données audio.

Suppression de pistes

La piste sélectionnée peut être supprimée. Toutes les régions de la piste seront également supprimées.

1. Touchez deux fois rapidement l'en-tête de la piste que vous souhaitez supprimer dans l'Écran d'affichage des pistes.

0019.1 75.0 4/4

Le menu des options s'affichera en haut de l'écran.

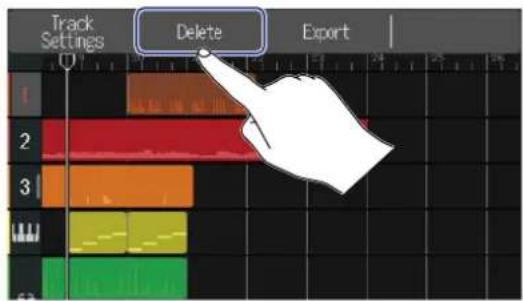

1. Touchez « Delete » (supprimer).

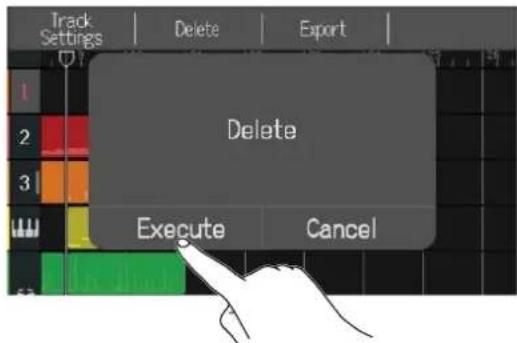

1. Touchez « Execute » (exécuter).

Cela supprimera la piste sélectionnée et toutes les régions qu'elle contient.

Touchez « Cancel » (annuler) pour ne pas supprimer et pour revenir à l'écran précédent.

Soyez sûr de vous avant d'utiliser cette fonction car les fichiers de piste supprimés seront complètement effacés de la carte SD.

Conversion d'une piste de synthé en piste audio

Une seule piste de synthé est disponible, donc la conversion d'une piste de synthé en piste audio permet de créer une nouvelle piste de synthé.

Les notes d'une piste de synthé peuvent être jouées avec le son actuellement sélectionné et exportées sous forme de fichier audio. Cette piste de synthé sera convertie en piste audio, et son fichier audio exporté pourra être affecté à une autre piste.

1. Dans l'Écran d'affichage des pistes, touchez deux fois rapidement l'en-tête de la piste de synthé que vous souhaitez convertir en piste audio.

0019.1 75.8 4/4 1 2 3 4

Le menu des options s'affichera en haut de l'écran.

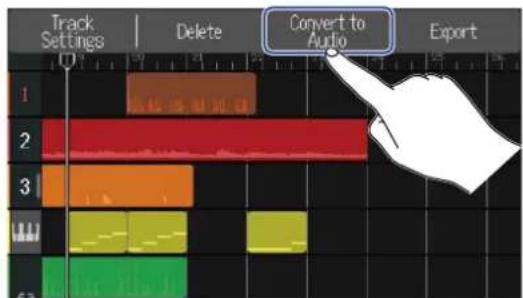

1. Touchez « Convert to Audio » (convertir en audio).

1. Tirez le curseur Length (longueur) ou touchez Cela permet de régler la longueur exportée.

1 Longueur exportée Affiche le nombre de mesures.

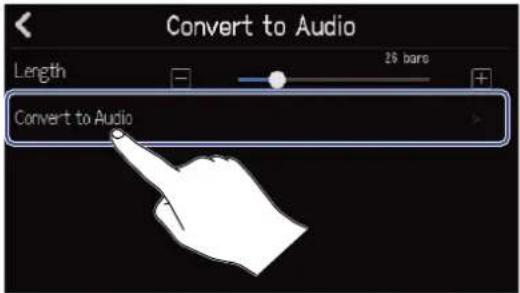

1. Touchez « Convert to Audio » (convertir en audio).

1. Saisissez le nom du fichier audio à exporter.

ZOOM0008_TRACK04 q w e r t y u i o p a s d f g h j k l ↑ z x c v b n m Cancel 123 Space Enter

Voir Présentation de l'écran de saisie des caractères pour la façon de saisir les caractères.

1. Lorsque « Done » (terminé) apparaît, touchez « Close » (fermer). Cela convertit la piste de synthé en une piste audio et ramène à l'écran d'affichage des pistes.

Exportation de pistes

Les pistes peuvent être exportées vers le dossier AUDIO de la carte SD sous forme de fichiers WAV ou dans le dossier MIDI sous forme de fichiers MIDI.

1. Dans l'Écran d'affichage des pistes, touchez deux fois rapidement l'en-tête de la piste que vous souhaitez exporter comme fichier WAV ou MIDI.

0019.1 75.0 4/4 L-8 6/2 1 2 3 1

Le menu des options s'affichera en haut de l'écran.

1. Touchez « Export » (exporter).

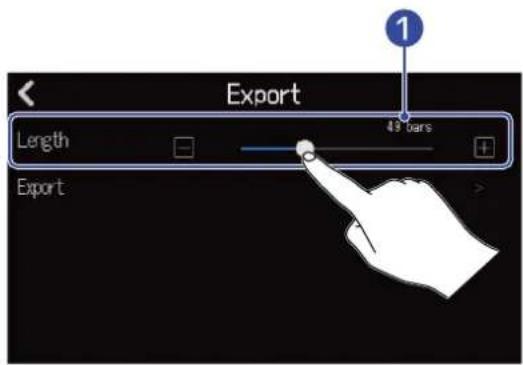

1. Tirez le curseur Length (longueur) ou touchez Cela permet de régler la longueur exportée.

1 Longueur exportée Affiche le nombre de mesures.

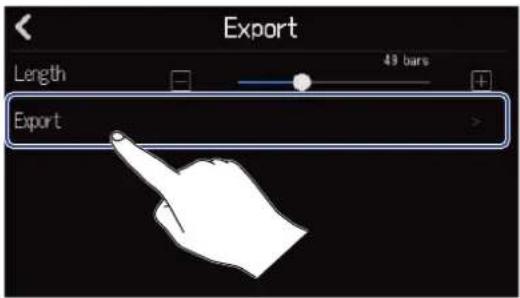

1. Touchez « Export » (exporter).

1. Saisissez le nom du fichier WAV ou MIDI à exporter.

ZOOM0008_TRACK01 q w e r t y u i o p a s d f g h j k l ↑ z x c v b n m Cancel 123 Space Enter

Voir Présentation de l'écran de saisie des caractères pour la façon de saisir les caractères.

1. Lorsque « Done » (terminé) apparaît, touchez « Close » (fermer).

Cela exporte la piste sous forme de fichier WAV ou MIDI et ramène à l'écran d'affichage des pistes.

1. Touchez l'en-tête de la piste que vous souhaitez réordonner dans l'Écran d'affichage des pistes. Cela surligne l'en-tête de la piste touchée.

0019.1 75.0 4/4

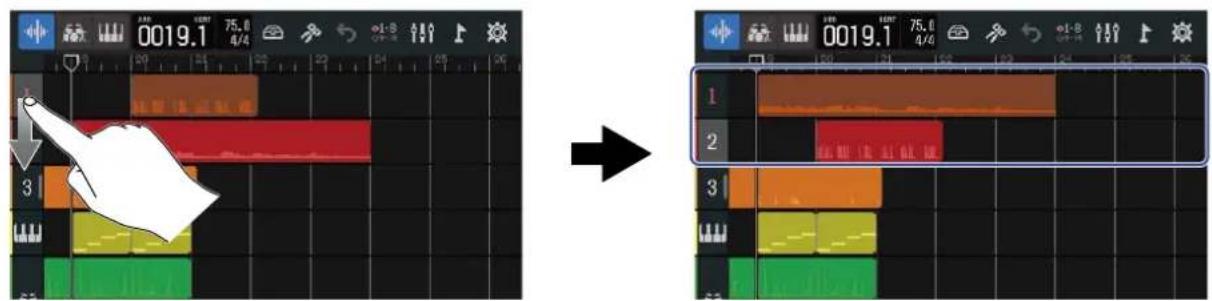

1. Faites-le glisser à l'endroit souhaité.

0019.1 75.0 4/4 01-8 12:10 0019.1 75.0 4/6 01-8 12:10 0019.1 75.0 4/6 01-8 12:10 0019.1 75.0 4/6 01-8 12:10 0019.1 75.0 4/6 01-8 12:10 0019.1

Emploi de marqueurs

En ajoutant aux débuts des différentes parties du morceau des marqueurs avec des noms, comme par exemple intro, couplet et refrain, la structure globale du morceau se visualise plus facilement, ce qui est utile lors de l'édition et du mixage.

Les marqueurs sont affichés dans la règle de la barre de contrôle.

Ajout de marqueurs

1. Dans l'Écran d'affichage des pistes, amenez la tête de lecture à l'endroit où vous souhaitez ajouter un marqueur.

0019.1 75.0 4/4 1 2 3 2 3 0020.1 75.0 4/4

À savoir :

La tête de lecture peut être déplacée d'une graduation de règle à la fois en pressant

2.

Touchez

0020.1 75.0 4/4 01:36 1 2 3 4

Cela ouvre le menu des marqueurs en haut de l'écran.

1. Touchez « Add » (ajouter).

Cela fait s'afficher des informations sur le marqueur à l'endroit où se trouve la tête de lecture. Le nom de marqueur affiché à l'extrémité gauche du menu des marqueurs sera attribué au marqueur.

Add Delete 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

À savoir :

- Les noms des marqueurs sont attribués automatiquement chaque fois qu'un marqueur est ajouté, dans l'ordre suivant.

Les noms des marqueurs peuvent être changés à l'étape 5.

- Toucher à l'extrémité droite du menu des marqueurs permet de déplacer

les marqueurs mesure par mesure. Si un autre marqueur existe déjà, le mouvement s'arrête à la mesure voisine.

1. Touchez le nom d'un marqueur dans le menu des marqueurs.

1. Changez si nécessaire le nom du marqueur.

Intro q w e r t y u i o p a s d f g h j k l ↑ z x c v b n m Cancel 123 Space Enter

Voir Présentation de l'écran de saisie des caractères pour la façon de saisir les caractères.

À savoir :

Un nom de marqueur peut avoir un maximum de 10 caractères.

1. Lorsque « Done » (terminé) apparaît, touchez « Close » (fermer).

Cela ajoutera le marqueur et ramènera à l'écran d'affichage des pistes.

À savoir :

Un maximum de 10 marqueurs peuvent être ajoutés à chaque projet.

Déplacement des marqueurs

1. Dans l'Écran d'affichage des pistes, amenez la tête de lecture sur la position du marqueur que vous souhaitez déplacer.

0019.1 75.0 4/4 Time 0020.1 75.0 4/4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

À savoir :

La tête de lecture peut être déplacée d'une graduation de règle à la fois en pressant

2.

Touchez

0020.1 75.0 4/4 19 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63

Cela ouvre le menu des marqueurs en haut de l'écran.

3.

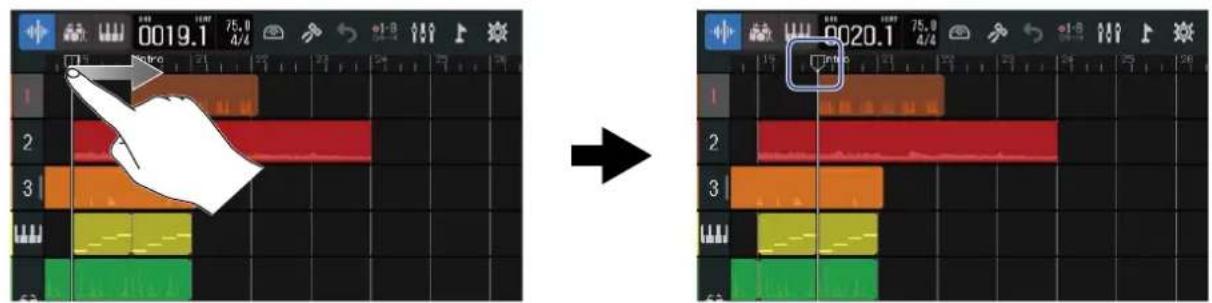

Touchez pour déplacer le marqueur.

Touchez n'importe où ailleurs pour fermer le menu des marqueurs.

À savoir :

Le mouvement mesure par mesure est possible. Si un autre marqueur existe déjà, le mouvement s'arrête à la mesure voisine.

Changement des noms de marqueur

1. Dans l'Écran d'affichage des pistes, amenez la tête de lecture sur la position du marqueur que vous souhaitez renommer.

0019.1 75.0 4/4 1 2 3 020.1 75.0 4/4 1 2 3 020.1

À savoir :

La tête de lecture peut être déplacée d'une graduation de règle à la fois en pressant

2.

Touchez

0020.1 75.0 4/4 13 19 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63

Cela ouvre le menu des marqueurs en haut de l'écran.

1. Touchez le nom d'un marqueur dans le menu des marqueurs.

4. Changez le nom du marqueur.

Intro q w e r t y u i o p a s d f g h j k l ↑ z x c v b n m Cancel 123 ← Space ► Enter

Voir Présentation de l'écran de saisie des caractères pour la façon de saisir les caractères.

À savoir :

Un nom de marqueur peut avoir un maximum de 10 caractères.

5. Lorsque « Done » (terminé) apparaît, touchez « Close » (fermer).

Cela change le nom du marqueur et ramène à l'écran d'affichage des pistes.

Suppression de marqueur

1. Dans l'Écran d'affichage des pistes, amenez la tête de lecture sur la position du marqueur que vous souhaitez supprimer.

0019.1 75.0 4/4 Time 0020.1 75.0 4/4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

À savoir :

La tête de lecture peut être déplacée d'une graduation de règle à la fois en pressant

1. Touchez

0020.1 4/4 15 12 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63

Cela ouvre le menu des marqueurs en haut de l'écran.

1. Touchez « Delete » (supprimer).

1. Touchez « Execute » (exécuter).

Touchez « Cancel » (annuler) pour ne pas supprimer et pour revenir à l'écran précédent.

1. Lorsque « Done » (terminé) apparaît, touchez « Close » (fermer).

Le marqueur sera supprimé.

Mixage des projets

Alternez entre l'Écran d'affichage des pistes et l'Écran d'affichage des indicateurs de niveau selon vos besoins lors du mixage.

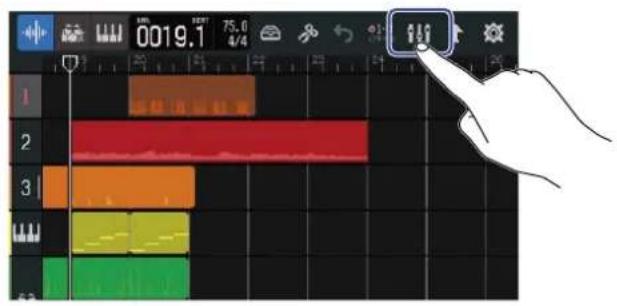

Touchez pour changer d'écran.

Passage à l'écran d'affichage des indicateurs de niveau

Passage à l'écran d'affichage des pistes

0019.1 75.0 4/4 7:56

000:57 0019.1 75.0 4/4 Min down Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Min Max

Vérification du niveau des pistes

Vérification en écran d'affichage des pistes

1. Tirez les numéros de piste vers la droite dans l'Écran d'affichage des pistes.

0019.1 75.0 4/8 1 2 3

Cela ouvre la table de mixage, qui affiche les niveaux des pistes au moyen d'indicateurs de niveau.

0019.3 75.0 4/4 1 2 3

Balayez l'écran vers le haut et le bas pour vérifier les niveaux des autres pistes.

1. Tirez les numéros de piste vers la gauche pour fermer la table de mixage.

0019.3 75.0 1/4 2 3

Vérification en écran d'affichage des indicateurs de niveau

Les niveaux de toutes les pistes et le niveau global peuvent être vérifiés d'un coup d'œil sur l'écran de visualisation des indicateurs de niveau.

1 Niveaux et positions des faders de toutes les pistes
2 Volume général et position du fader MASTER

Coupure du son des pistes

Les signaux de certaines pistes peuvent être réduits au silence.

1. Tirez les numéros de piste vers la droite dans l'Écran d'affichage des pistes.

Cela ouvre la table de mixage.

0003.3 1 2 3 → 0003.3 1 2 3 4/4 5/16 6/16 75.0 8/16 9/16 10/16 11/16 12/16 13/16 14/16 15/16 16/16 17/16 18/16 19/16 20/16 21/16 22/16 23/16 24/16 25/16 26/16 27/16 28/16 29/16 30/16 31/16 32/16 33/16 34/16 35/16 36/16 37/16 38/16 39/16 40/16 41/16 42/16 43/16 44/16 45/16 46/16 47/16 48/16 49/16 50/16 51/16 52/16 53/16 54/16 55/16 56/16 57/16 58/16 59/16 60/16 61/16 62/16 63/16 64/16 65/16 66/16 67/16 68/16 69/16 70/16 71/16 72/16 73/16 74/16 75/16

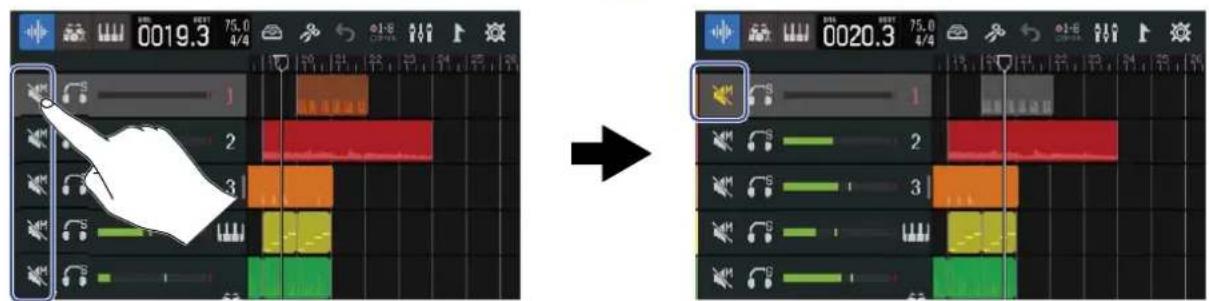

1. Touchez

Cela coupe le son de cette piste, et s'allume ().

0019.3 75.0 4/4 1 2 3 1 0020.3 75.0 4/4 1 2 3 1

Plusieurs pistes peuvent être rendues muettes simultanément.

Balayez l'écran vers le haut et le bas pour couper le son d'autres pistes.

1. Tirez les numéros de piste vers la gauche pour fermer la table de mixage.

0019.3 75.0 4/4 1 2 3 4/4

Écoute des seules pistes sélectionnées (solo)

Il est possible de sélectionner des pistes pour que seuls leurs signaux soient entendus.

1. Tirez les numéros de piste vers la droite dans l'Écran d'affichage des pistes.

Cela ouvre la table de mixage.

0003.3 75.0 4/4 1 2 3 → 0003.3 75.0 4/4 1 2 3

1. Touchez

Cela coupe le son de toutes les autres pistes, et s'allume ().

0019.3 75.0 4/4 01:08 0020.2 75.0 4/4 0020.2 0020.2

Plusieurs pistes peuvent être mises en solo simultanément.

Balayez l'écran vers le haut et le bas pour mettre en solo d'autres pistes.

1. Tirez les numéros de piste vers la gauche pour fermer la table de mixage.

0019.3 75.0 4/4 1 2 3

Réglage des niveaux de volume

1. Utilisez les faders de canal pour régler les niveaux des pistes individuelles et le fader MASTER pour régler le niveau global.

OUTPUT: H PHONE POWER CO IN R20 MultiTrak 200M INPUT 1 INPUT 2 INPUT 3 INPUT 4 INPUT 5 INPUT 6 INPUT 7 INPUT 8 OUTPUT 9 OUTPUT 10 OUTPUT 11 OUTPUT 12 OUTPUT 13 OUTPUT 14 OUTPUT 15 OUTPUT 16 OUTPUT 17 OUTPUT 18 OUTPUT 19 OUTPUT 20 OUTPUT 21 OUTPUT 22 OUTPUT 23 OUTPUT 24 OUTPUT 25 OUTPUT 26 OUTPUT 27 OUTPUT 28 OUTPUT 29 OUTPUT 30 OUTPUT 31 OUTPUT 32 OUTPUT 33 OUTPUT 34 OUTPUT 35 OUTPUT 36 OUTPUT 37 OUTPUT 38 OUTPUT 39 OUTPUT 40 OUTPUT 41 OUTPUT 42 OUTPUT 43 OUTPUT 44 OUTPUT 45 OUTPUT 46 OUTPUT 47 OUTPUT 48 OUTPUT 49 OUTPUT 50 OUTPUT 51 OUTPUT 52 OUTPUT 53 OUTPUT 54 OUTPUT 55 OUTPUT 56 OUTPUT 57 OUTPUT 58 OUTPUT 59 OUTPUT 60 OUTPUT 61 OUTPUT 62 OUTPUT 63 OUTPUT 64 OUTPUT 65 OUTPUT 66 OUTPUT 67 OUTPUT 68 OUTPUT 69 OUTPUT 70 OUTPUT 71 OUTPUT 72 OUTPUT 73 OUTPUT 74 OUTPUT 75 OUTPUT 76 OUTPUT 77 OUTPUT 78 OUTPUT 79 OUTPUT 80 OUTPUT 81 OUTPUT 82 OUTPUT 83 OUTPUT 84 OUTPUT 85 OUTPUT 86 OUTPUT 87 OUTPUT 88 OUTPUT 89 OUTPUT 90 OUTPUT 91 OUTPUT 92 OUTPUT 93 OUTPUT 94 OUTPUT 95 OUTPUT 96 OUTPUT 97 OUTPUT 98 OUTPUT 99 OUTPUT 100

Vérifiez les niveaux dans l'Écran d'affichage des indicateurs de niveau.

1 Niveaux et positions des faders de toutes les pistes
2 Volume général et position du fader MASTER

À savoir :

- Touchez dans 1-8 parre de contrôle pour changer les pistes que contrôlent les faders physiques (pistes 1-8 ou 9-16). (→ Changement du groupe de pistes contrôlé)

- Si un fader physique a une position différente de celle voulue par son réglage interne, par exemple parce que le groupe de pistes contrôlé a été changé, le fader physique ne règle plus le niveau. Alignez d'abord la position du fader physique avec sa position interne actuelle. Ensuite, le fader physique contrôlera de nouveau le niveau.

1 Faders de pistes

Affichent la position actuelle de chaque fader.

2 Faders de pistes estompés

Lorsque les faders physiques ont une position différente de celle voulue par leur réglage interne, par exemple parce que le groupe de pistes contrôlé a été changé, ces faders estompés indiquent la position des faders physiques.

Changement du groupe de pistes contrôlé

Les faders physiques peuvent contrôler l'un ou l'autre des deux groupes de pistes (pistes 1-8 ou 9-16).

1. Touchez 📄 1-8 dan 📄 9-16 barre de contrôle.

000:57 0019.1 75.0 4/4 Mn down 01-8 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 M3

• faders physiques peuvent être utilisés pour contrôler les pistes 1-8.

000:57 0019.1 75.0 4/4 Max down 01-9 12 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0

• faders physiques peuvent être utilisés pour contrôler les pistes 9-16.

Réglage du panoramique, de l'égaliseur et des effets des pistes

Réglage du panoramique

Il est possible de régler le panoramique stéréo gauche-droite des sons lus sur les pistes.

Voir Réglage du panoramique d'écoute de contrôle pour les détails de fonctionnement.

Réglage de l'égaliseur

Les bandes de fréquences des différentes pistes peuvent être accentuées ou atténuées.

Voir Réglage de l'égaliseur pour les détails de fonctionnement.

Emploi des effets

Des effets peuvent être appliqués à chaque piste.

Voir Emploi des effets pour les détails de fonctionnement.

Mixage de réduction

Un projet enregistré peut être mixé et restitué sous forme de fichier de mixage stéréo (WAV).

Le fichier de mixage stéréo sera sauvegardé dans le dossier « AUDIO » de la carte SD au format suivant :

• Fréquence d'échantillonnage : 44,1 kHz
- Résolution en bits : comme défini lors de la création du projet (→ Création de projets vides avec des réglages spécifiques)

1. Touchez dans l'Écran d'affichage des indicateurs de niveau.

s'allumera ( ) Mix down

000:57 0019.1 75.0 4/4 mix down 000:57 0019.1 75.0 4/4 mix down

1. Pressez

Cela lance le mixage de réduction à partir du début du projet.

Les réglages de niveau effectués pendant le mixage avec les faders de canal et le fader MASTER agiront sur l'enregistrement du mixage.

1. Pressez STOP pour arrêter le mixage.

Gestion des projets

Les projets créés avec le R20 sont sauvegardés sur la carte SD.

Les noms des projets sauvegardés sur carte SD peuvent être changés. Ces projets peuvent également être copiés et supprimés et leur date/heure de création ainsi que les données de format peuvent être vérifiées. Lorsqu'une clé USB est connectée au R20, des projets peuvent y être sauvegardés ou être chargés à partir de celle-ci, et des données audio et des fichiers MIDI peuvent également être chargés à partir de celle-ci. Effectuez ces opérations depuis l'écran Project Option (options de projet).

Structure des dossiers et fichiers d'une carte SD

Quand vous enregistrez avec le R20, des dossiers et des fichiers sont créés sur les cartes SD de la façon suivante.

1 Dossiers de projet

Ils contiennent les données d'enregistrement et les réglages d'un projet.

Les dossiers sont créés avec les noms « ZOOM0001 » – « ZOOM9999 ».

2 Fichiers audio enregistrés pour chaque piste

Les fichiers audio créés seront nommés de la façon suivante.

① Numéro de piste
② Numéro d'enregistrement (« 01 » est le premier enregistrement, suivi de « 02 », « 03 » et ainsi de suite)

Exemple : le nom du fichier du deuxième enregistrement effectué sur la piste 4 serait « REC04_02.WAV ».

3 Fichier de projet

Les réglages propres au projet sont sauvegardés dans ce fichier.

4 Dossier DATA

Les données nécessaires à la structure du projet sont sauvegardées dans ce dossier.

5 Dossier AUDIO

Il conserve les fichiers WAV à ajouter aux projets. Mettez ici les fichiers WAV que vous voulez charger dans le R20.

En outre, les fichiers audio de mixage ainsi que les fichiers WAV exportés en suivant les instructions de Conversion de projets en fichiers WAV sont conservés ici.

6 Fichier audio de mixage

Le numéro qui suit le nom du projet dans le nom du fichier correspond au numéro du mixage.

7 Dossier MIDI

Il conserve les fichiers MIDI à ajouter aux projets. Mettez ici les fichiers MIDI que vous voulez charger dans le R20.

Structure des dossiers et fichiers d'une clé USB

Lorsqu'une clé USB est connectée au R20, des dossiers y sont créés comme indiqué ci-dessous.

Le R20 peut écrire les données de projet dans les dossiers suivants et charger les fichiers nécessaires à partir de ceux-ci.

1 Dossier pour la sauvegarde des projets

Il stocke les projets sauvegardés sur la clé USB.

Sauvegardez ici les projets que vous voulez charger dans le R20.

2 Dossiers de projet

Ils contiennent les données d'enregistrement et les réglages d'un projet.

3 Dossier AUDIO

Il conserve les fichiers WAV à ajouter aux projets. En outre, les fichiers WAV exportés en suivant les instructions de Conversion de projets en fichiers WAV sont conservés ici. Mettez ici les fichiers WAV que vous voulez charger dans le R20.

4 Dossier MIDI

Il conserve les fichiers MIDI à ajouter aux projets. Mettez ici les fichiers MIDI que vous voulez charger dans le R20.

Connectez les clés USB au port USB.

Utilisez des clés USB compatibles avec l'USB Type-C.

USB (Type-C)

NOTE:

Ne retirez jamais une clé USB si des données sont en cours de transfert.

Ouverture du menu Project Option (options de projet)

Gérez les projets dans l'écran Project Option (options de projet).

1. Touchez 📋 dans l'écran d'accueil (écran d'affichage des pistes/écran d'affichage des indicateurs de niveau).

Écran d'affichage des pistes Écran d'affichage des indicateurs de niveau

0019.1 75.0 4/4 1 2 3

000:57 0019.1 75.0 4/4 Mpa down φ1-8 H 0 -6 -12 -18 -24 -30 -36 -42 -48 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 MST

Cela ouvre l'écran des réglages du projet (Project Settings).

1. Touchez « Projects » (projets) dans l'écran Projects Settings.

Cela ouvre l'écran Projects.

1. Touchez le projet que vous souhaitez gérer.

Le projet sélectionné sera encadré en bleu.

4. Touchez « Option ».

Cela ouvre l'écran Project Option (options de projet) pour le projet sélectionné.

Changement des noms de projet

1. Touchez « Rename » (renommer) dans le menu Project Option (→ Ouverture du menu Project Option (options de projet)) du projet que vous souhaitez renommer.

1. Changez le nom du projet.

ZOOM0008 q w e r t y u i o p a s d f g h j k l ↑ z x c v b n m Cancel 123 Space Enter

Voir Présentation de l'écran de saisie des caractères pour la façon de saisir les caractères.

NOTE :

• Un message d'erreur apparaîtra si la modification du nom de projet donne un nom qui existe déjà. Si cela se produit, changez de nom de projet.

• Les noms de projet utilisables peuvent avoir un maximum de 50 caractères, extensions comprises.

• Lorsque « Done » (terminé) apparaît, touchez « Close » (fermer).

Duplication de projets

1. Touchez « Duplicate » (dupliquer) dans le menu Project Option (→ Ouverture du menu Project Option (options de projet)) du projet que vous souhaitez dupliquer.

1. Saisissez un nom pour le projet dupliqué.

ZOOM008(01) q w e r t y u i o p a s d f g h j k l ↑ z x c v b n m Cancel 123 Space Enter

Voir Présentation de l'écran de saisie des caractères pour la façon de saisir les caractères.

NOTE :

• Un message d'erreur apparaîtra si la modification du nom de projet donne un nom qui existe déjà. Si cela se produit, changez de nom de projet.
• La duplication n'est pas possible s'il n'y a plus assez d'espace libre sur la carte SD.

• La duplication n'est pas possible s'il y a déjà 1000 projets sur la carte SD.

• Lorsque « Done » (terminé) apparaît, touchez « Close » (fermer). Cela termine la duplication et ramène à l'écran d'origine.

Contrôle des informations sur le projet

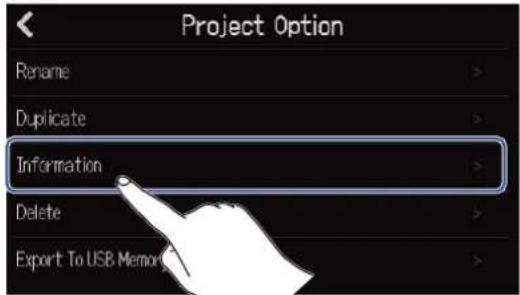

1. Touchez « Information » dans le menu Project Option (→ Ouverture du menu Project Option (options de projet)) du projet dont vous souhaitez vérifier les informations.

Cela ouvre l'écran Information du projet dans lequel vous pouvez vérifier les informations suivantes.

Information Date/Time 2021.09.16 / 10:00:41 Bit Depth 24 bit Size 40.1 MB

Élément Explication
Date/Time Date et heure de la création du projet
Bit Depth Format d'enregistrement
Size Taille du projet

Suppression de projets

1. Touchez « Delete » (supprimer) dans le menu Project Option (→ Ouverture du menu Project Option (options de projet)) du projet que vous souhaitez supprimer.

1. Touchez « Execute » (exécuter).

Touchez « Cancel » (annuler) pour ne pas supprimer et pour revenir à l'écran précédent.

1. Lorsque « Done » (terminé) apparaît, touchez « Close » (fermer). Cela supprime le projet sélectionné et ramène à l'écran Projects.

Conversion de projets en fichiers WAV

Les projets peuvent être convertis au format suivant dans le dossier AUDIO d'une carte SD ou dans le dossier ZOOM_R20 > AUDIO d'une clé USB.

• Fichier WAV stéréo
• Fréquence d'échantillonnage : 44,1 kHz

- Résolution en bits : comme défini lors de la création du projet (→ Création de projets vides avec des réglages spécifiques)

NOTE:

Pour convertir sur une clé USB, connectez celle-ci au port USB (Type-C). (→ Connexion de clés USB)

1. Touchez « Rendering » (conversion) dans l'écran des réglages du projet (Project Settings) (→ Ouverture de l'écran des réglages du projet (Project Settings).).

1. Tirez le curseur Length (longueur) ou touchez . Cela ajuste la longueur de projet convertie à partir de son début.

1 Longueur convertie Affiche le nombre de mesures.

3. Touchez l'endroit où le fichier WAV stéréo converti doit être sauvegardé.

Réglage Explication
To SD Card La conversion se fait sur la carte SD.
To USB Memory La conversion se fait sur la clé USB.

4. Saisissez le nom du fichier.

ZOOM0008 q w e r t y u i o p a s d f g h j k l ↑ z x c v b n m Cancel 123 ← Space ► Enter

Voir Présentation de l'écran de saisie des caractères pour la façon de saisir les caractères.

NOTE:

• Un message d'erreur apparaîtra si un fichier portant le même nom existe déjà. Si cela se produit, changez de nom de fichier.
• L'exportation n'est pas possible s'il n'y a plus assez d'espace libre sur la carte SD ou la clé USB.

5. Lorsque « Done » (terminé) apparaît, touchez « Close » (fermer).

Cela termine la conversion du fichier WAV et ramène à l'écran Project Settings.

Sauvegarde de projets sur des clés USB

Les projets sont sauvegardés sur des cartes SD, mais les sauvegardes peuvent également se faire sur des clés USB.

Les projets seront sauvegardés dans le sous-dossier « PROJECTS » du dossier « ZOOM_R_20 » d'une clé USB.

1. Connectez une clé USB au port USB (Type-C) (→ Connexion de clés USB).

2. Touchez « Export To USB Memory » (exporter vers une mémoire USB) dans le menu Project Option (→ Ouverture du menu Project Option (options de projet)) du projet que vous souhaitez sauvegarder.

Cela ouvre l'écran de saisie de nom de projet.

1. Saisissez le nom du projet.

ZOOM0008 q w e r t y u i o p a s d f g h j k l ↑ z x c v b n m Cancel 123 Space Enter

Voir Présentation de l'écran de saisie des caractères pour la façon de saisir les caractères.

NOTE :

• Un message d'erreur apparaîtra si un projet portant le même nom existe déjà. Si cela se produit, changez de nom de projet.
• La sauvegarde n'est pas possible s'il n'y a plus assez d'espace libre sur la clé USB.

• Les noms de projet utilisables peuvent avoir un maximum de 50 caractères, extensions comprises.

• Lorsque « Done » (terminé) apparaît, touchez « Close » (fermer).

Cela termine la sauvegarde et ramène à l'écran Project Option.

Importation de projets depuis des clés USB

Les projets sauvegardés dans le dossier ZOOM_R20 > PROJECTS d'une clé USB peuvent être importés dans des cartes SD. (→ Structure des dossiers et fichiers d'une clé USB)

1. Connectez une clé USB au port USB (Type-C) (→ Connexion de clés USB).
2. Touchez ⬆ dans l'écran Projects (→ Ouverture de projets).

Projects Templates New Project ZOOM0008 ZOOM0007 ZOOM0006 ZOOM0005 ZOOM0003 NEXT Option Open

1. Cliquez sur le projet que vous voulez importer.

Import ZOOM0008(02) ZOOM0008(01) ZOOM0007

1. Saisissez le nom du projet.

ZOOM008(01) q w e r t y u i o p a s d f g h j k l ↑ z x c v b n m Cancel 123 Space Enter

Voir Présentation de l'écran de saisie des caractères pour la façon de saisir les caractères.

NOTE:

• Un message d'erreur apparaîtra si un projet portant le même nom existe déjà. Si cela se produit, changez de nom de projet.
  • L'importation n'est pas possible s'il n'y a plus assez d'espace libre sur la carte SD.

• Lorsque « Done » (terminé) apparaît, touchez « Close » (fermer). Cela termine l'importation et rouvre l'écran Import (représenté à l'étape 3).

Emploi comme interface audio

Le R20 peut servir d'interface audio USB à 8 entrées/4 sorties ou 2 entrées/2 sorties.

Le R20 peut envoyer séparément à un ordinateur, un smartphone ou une tablette les 8 canaux de signaux audio des pistes ou un signal stéréo mixé.

Il est possible d'y faire entrer 2 ou 4 canaux de signaux audio depuis un ordinateur, un smartphone ou une tablette.

Installation du pilote

Ordinateurs Windows

1. Téléchargez le pilote R20 Driver dans l'ordinateur depuis zoomcorp.com.

NOTE :

Vous pouvez télécharger le pilote R20 Driver depuis le site web ci-dessus.

1. Lancez le programme d'installation et suivez ses instructions pour installer le pilote R20 Driver.

NOTE :

Voir le Guide d'installation inclus avec le pilote pour les détails de la procédure d'installation.

Smartphones, tablettes et ordinateurs Mac

Aucun pilote n'est nécessaire pour l'utilisation avec des smartphones, des tablettes et des ordinateurs Mac.

Connexion d'ordinateurs, de smartphones et de tablettes

1. Touchez dans l'écran Projects (→ Ouverture de projets).

1. Touchez « Audio Interface » (interface audio).

1. Touchez un mode pour le sélectionner.

Audio Interface Stereo Mix Multi Track

Réglage Explication
Stereo Mix Ce mode envoie un signal stéréo qui est un mixage de toutes les pistes.
Multi Track Ce mode de connexion à 8 entrées/4 sorties envoie séparément les signaux de chaque piste à l'ordinateur, au smartphone ou à la tablette.

L'écran d'affichage des indicateurs de niveau pour le mode sélectionné s'ouvrira.

Stereo Mix 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 MΩ

1. Utilisez un câble USB pour raccorder le R20 à un ordinateur, smartphone ou tablette.

• Utilisez un câble USB (Type-C) permettant le transfert de données.
• Si vous connectez un ordinateur, choisissez le R20 comme interface audio.
  • Le R20 ne peut pas être alimenté par le bus USB.
• Utilisez un adaptateur pour appareil photo de type Lightning vers USB (ou Lightning vers USB 3) pour brancher un appareil iOS/iPadOS à connecteur Lightning.

À savoir :

• Pour contrôler le son, le niveau de sortie et d'autres réglages, voir Réglages d'interface audio.
• En mode Stereo Mix, c'est le signal stéréo mixé par le R20 qui est transmis. Voir Mixage des projets pour des détails sur le mixage.

Déconnexion d'ordinateurs, de smartphones et de tablettes

1. Touchez < dans l'écran d'affichage des indicateurs de niveau de l'interface audio.

Stereo Mix 0 -6 -12 -16 -20 -49 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 MST

1. Touchez « Execute » (exécuter).

Cela désactive la fonction d'interface audio et ouvre l'écran Audio Interface. Touchez « Cancel » (annuler) pour revenir à l'écran précédent.

1. Débranchez le câble USB entre le R20 et l'ordinateur, le smartphone ou la tablette.

Réglages d'interface audio

Des réglages peuvent être effectués, notamment pour le son d'écoute de contrôle et le niveau de sortie.

Réglage de l'écoute de contrôle directe (Direct Monitor)

C'est l'écoute directe du son enregistré par le R20 avant son envoi à l'ordinateur, au smartphone ou à la tablette. Cela permet une écoute de contrôle sans latence (monitoring direct).

1. Touchez dans l'écran d'affichage des indicateurs de niveau de l'interface audio.

Stereo Mix 0 -6 -12 -18 -24 -30 -36 -42 -48 -54 -60 -66 -72 -78 -84 -90 -96 -102 -108 -114 -120 -126 -132 -138 -144 -150 -156 -162 -168 -174 -180 -186 -192 -198 -204 -210 -216 -222 -228 -234 -240 -246 -252 -258 -264 -270 -276 -282 -288 -294 -300 -306 -312 -318 -324 -330 -336 -342 -348 -354 -360 -366 -372 -378 -384 -390 -396 -402 -408 -414 -420

1. Touchez « Direct Monitor » « On » ou « Off ».

Réglage Explication
Off Désactive l'écoute de contrôle directe. Le son produit est celui enregistré par le R20 après son envoi à l'ordinateur, au smartphone ou à la tablette.
On Active l'écoute de contrôle directe.

NOTE :

• En mode Multi Track (→ Connexion d'ordinateurs, de smartphones et de tablettes), le son de l'écoute de contrôle directe est pris avant l'intervention des faders, donc les ajustements de fader n'affectent pas le volume.
• En mode Stereo Mix (→ Connexion d'ordinateurs, de smartphones et de tablettes), le son de l'écoute de contrôle directe est pris après l'intervention des faders, donc les ajustements de fader affectent le volume.

Réglage de renvoi (mode Stereo Mix uniquement)

Cette fonction de renvoi appelée Loopback permet aux sons lus depuis l'ordinateur, le smartphone ou la tablette d'être mixés avec les entrées du R20 et renvoyés vers l'ordinateur, le smartphone ou la tablette. Vous pouvez l'utiliser par exemple pour ajouter une voix off à la musique lue depuis l'ordinateur et enregistrer le mixage des deux ou le diffuser sur cet ordinateur.

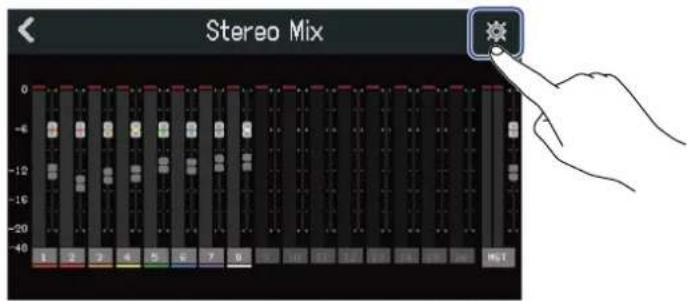

1. Touchez dans l'écran d'affichage des indicateurs de niveau de l'interface audio.

Stereo Mix 0 -6 -12 -16 -20 -24 -28 -32 -36 -40 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 HGT

1. Touchez « Loopback » « On » ou « Off ».

Réglage Explication
Off Désactive la fonction de renvoi (Loopback).
On Active la fonction de renvoi (Loopback).

Les niveaux des signaux sortant par les prises OUTPUT peuvent être réglés.

1. Touchez dans l'écran d'affichage des indicateurs de niveau de l'interface audio.

Stereo Mix 0 -6 12 -16 20 24 38 52 66 70 84 98 112 128 144 160 176 192 MCT

1. Tirez le curseur Output Level (niveau de sortie) ou touchez .

Le réglage peut aller de 0 à 100.

Emploi du R20 comme surface de contrôle

Quand le R20 est connecté par USB et utilisé comme interface audio, ses touches et faders peuvent servir à contrôler les opérations de transport et de mixage d'une station de travail audio numérique (DAW).

Activer l'utilisation comme surface de contrôle

1. Établissez la connexion avec un ordinateur en tant qu'interface audio en mode MultiTrack (→ Connexion d'ordinateurs, de smartphones et de tablettes)

2. Touchez

Multi Track 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90

1. Touchez « DAW Control » (contrôle de DAW) et réglez-le sur « On^ ».

Cela ramène à l'écran précédent.

Réglages sur le logiciel DAW

La fonction surface de contrôle du R20 est conforme au standard Mackie Control.

Dans le menu des paramètres du logiciel DAW, ajoutez « Mackie Control » aux « Périphériques », et sélectionnez « ZOOM R20 » pour l'entrée et la sortie MIDI. Pour plus de détails, consultez le manuel du logiciel DAW utilisé.

Fonctions du R20

Les touches et faders ainsi que les boutons d'écran du R20 peuvent être utilisés pour contrôler diverses fonctions du logiciel DAW.

Fonctions des touches et des faders

Touche/fader Explication
[56HT]	Activer/désactiver la fonction Rec (enregistrer)/Mute (couper)/Solo des pistes correspondantes
Faders de canal Régler le volume	des pistes correspondantes
Fader MASTER Régler le volume	général (master)
[7797]	Rechercher en arrière
[7270]	Rechercher en avant
[6770]	Arrêter
	Lancer la lecture
[20WZ]	Enregistrer

Fonctions des boutons d'écran

1 Boutons Rec/Mute/Solo Servent à définir la fonction de la touche REC de piste.

2 Bouton de banque de pistes Sert à changer de banque.

Utilisation de Guitar Lab

L'application Guitar Lab peut être utilisée sur un ordinateur (Mac/Windows) pour ajouter des effets disponibles en ligne ainsi par exemple que pour modifier et sauvegarder des mémoires de patch.

À savoir :

• Téléchargez Guitar Lab depuis le site web ZOOM. (zoomcorp.com)
• Voir le manuel de l'appli pour les procédures de réglage et de fonctionnement.

Connexion à un ordinateur

1. Touchez dans l'écran Projects (→ Ouverture de projets).

1. Touchez « Guitar Lab ». Cela ouvre l'écran Guitar Lab.

1. Utilisez un câble USB (Type-C) pour raccorder le R20 à l'ordinateur.

USB (Type-C)

NOTE:

• Utilisez un câble USB (Type-C) permettant le transfert de données.

• Le R20 ne peut pas être alimenté par le bus USB.

• Lancez Guitar Lab sur l'ordinateur.

• Pressez pour sélectionner la piste sur laquelle vous souhaitez utiliser des effets.

GuitarLab 2Track 1

1. Touchez 📄ns l'écran Guitar Lab.

1. Touchez « Execute » (exécuter).

Touchez « Cancel » (annuler) pour revenir à l'écran précédent.

1. Débranchez le câble USB reliant le R20 à l'ordinateur.

Emploi de claviers MIDI

Le R20 dispose d'une variété de sources de sons de synthé. En connectant au R20 un clavier MIDI (vendu séparément), il est possible d'enregistrer ce qui est joué sur celui-ci en utilisant les sons souhaités.

Connexion de claviers MIDI

1. Touchez On » pour« USB MIDI Keyboard » (clavier MIDI USB) dans l'écran Project Settings (→ Ouverture de l'écran des réglages du projet (Project Settings).).

Project Settings Snap Off On Output Level 100 Rendering USB MIDI Keyboard Off On Tuner

Réglage Explication
Off Pas d'utilisation de clavier	MIDI.
On L'utilisation d'un clavier M	DI est possible.

1. Utilisez un câble USB (Type-C) pour relier le R20 au clavier MIDI. Consultez le manuel fourni avec le clavier MIDI pour des détails sur ses réglages.

USB (Type-C)

NOTE : Le port USB (Type-C) fournit une alimentation de 5 V/500 mA.

À savoir :

Le réglage du clavier MIDI peut également se faire en touchant

« On » pour « USB MIDI Keyboard . (→ Ouverture d'un projet)

l'écran Projets et en touchant

1. Touchez « Off » pour « USB MIDI Keyboard » (clavier MIDI USB).

Project Settings Snap Off On Output Level 100 Rendering USB MIDI Keyboard Off On Tuner

1. Débranchez le câble USB reliant le R20 au clavier MIDI.

Réglage de la fonction d'extinction automatique

L'alimentation se coupe automatiquement après 10 heures sans utilisation du R20.

Si vous souhaitez que l'unité reste toujours sous tension, désactivez la fonction d'économie automatique d'énergie.

1. Touchez dans l'écran Projects (→ Ouverture de projets).

1. Touchez « On » ou « Off » pour « Auto Power Off » (extinction automatique).

Réglage Explication
Off L'alimentation ne se coupera pas automatiquement.
On L'alimentation se coupe automatiquement après 10 heures sans utilisation.

NOTE:

Dans les conditions suivantes, l'alimentation ne se coupera pas automatiquement même avec un réglage sur « On ».

• En cours de lecture ou d'enregistrement
• Quand le R20 sert d'interface audio
• Quand le R20 sert de lecteur de carte SD

Réglage de la date et de l'heure

Réglez la date et l'heure ajoutées aux fichiers d'enregistrement.

1. Touchez dans l'écran Projects (→ Ouverture de projets).

1. Touchez « Date/Time » (date/heure).

1. Touchez ▲ ou ▼ gler la date et l'heure.

Date/Time Year Month Day Hour Minutes 2021 01 01 00 00 dd/mm/yy yy/mm/dd

1. Touchez le format de date affiché à utiliser.

Date/Time Year Month Day Hour Minutes 2021 09 16 10 00 mm/dd/yy dd/mm/yy yy/mm/dd

• mm/dd/yy : mois/jour/année
• dd/mm/yy : jour/mois/année
- yy/mm/dd : année/mois/jour

5. Touchez < Date/Time Month Day Hour Minutes 20 16 10 00 mm/dd/yy dd/mm/yy yy/mm/dd

Cela valide le réglage de la date et de l'heure et ramène à l'écran précédent.

NOTE:

En l'absence prolongée d'alimentation par un adaptateur secteur, les réglages de date et d'heure sont réinitialisés. Si l'écran de réglage de date et d'heure apparaît au démarrage, refaites ces réglages.

Réglage de la luminosité de l'écran tactile

La luminosité de l'écran tactile peut être réglée.

1. Touchez dans l'écran Projects (→ Ouverture de projets).

1. Tirez le curseur LCD Brightness (luminosité de l'écran LCD) ou touchez Cela règle la luminosité.

Le réglage peut aller de 1 à 20.

Contrôle des informations de carte SD

La taille et l'espace libre des cartes SD peuvent être vérifiés.

1. Touchez dans l'écran Projects (→ Ouverture de projets).

1. Touchez « SD Card » (carte SD).

System Bluetooth USB MIDI Keyboard Off On SD Card Firmware Version Factory Reset

1. Vérifiez l'espace libre et la taille indiqués par le paramètre « Size ».

SD Card Size 42.8 GB / 106 GB Test > Format > SD Card Reader >

1 Espace libre
2 Taille

Test des performances d'une carte SD

Les cartes SD peuvent être testées pour s'assurer qu'elles sont utilisables avec le R20.

Un test basique peut être effectué rapidement, tandis qu'un test complet examine la totalité de la carte SD.

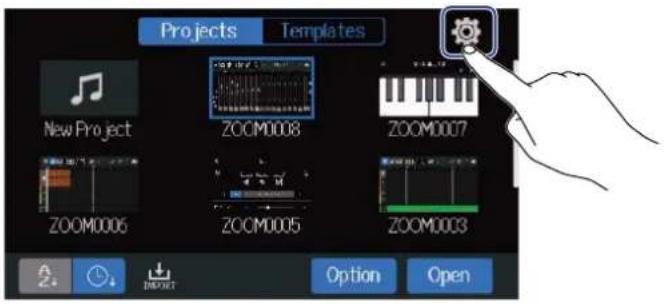

1. Touchez dans l'écran Projects (→ Ouverture de projets).

1. Touchez « SD Card » (carte SD).

System Bluetooth USB MIDI Keyboard Off On SD Card Firmware Version Factory Reset

1. Touchez « Test ».

SD Card Size 42.9 GB / 108 GB Test > Format > SD Card Reader >

1. Touchez « Quick Test » (test rapide) ou « Full Test » (test complet). Ensuite, touchez « Execute » (exécuter).

Le test de performances de la carte démarre.

Test rapide (Quick Test) Test complet (Full Test)

Le test rapide devrait prendre environ 30 secondes.

Le temps nécessaire au test complet s'affichera.

Le résultat du test s'affichera une fois terminé.

Durant un test complet, si le taux d'accès MAX atteint 100 %, la carte échoue au test (NG).

NOTE:

Même si le résultat d'un test de performances est « OK », cela ne garantit pas qu'il n'y aura pas d'erreurs d'écriture. Cette information n'est qu'indicative.

À savoir :

Touchez oür interrompre un test.

Formatage de cartes SD

Utilisez le R20 pour formater les cartes SD afin de maximiser leurs performances.

1. Touchez dans l'écran Projects (→ Ouverture de projets).

1. Touchez « SD Card » (carte SD).

System Bluetooth USB MIDI Keyboard Off On SD Card Firmware Version Factory Reset

1. Touchez « Format » (formater).

SD Card Size 42.9 GB / 108 GB Test > Format > SD Card Reader >

4. Touchez « Execute » (exécuter).

Cela formate la carte SD.

Touchez « Cancel » (annuler) pour ne pas formater.

NOTE :

• Avant d'utiliser des cartes SD neuves ou formatées par un ordinateur, il faut les formater avec le R20.
• Sachez que toutes les données sauvegardées sur la carte SD seront supprimées lors du formatage.

Emploi comme lecteur de carte

Connector un ordinateur permet de vérifier et de copier des données sur les cartes.

Utilisez cela par exemple pour sauvegarder des projets sur un ordinateur et pour charger des données audio et des fichiers MIDI depuis un ordinateur.

Connexion à un ordinateur

1. Touchez dans l'écran Projects (→ Ouverture de projets).

1. Touchez « SD Card » (carte SD).

System Bluetooth USB MIDI Keyboard Off On SD Card Firmware Version Factory Reset

1. Touchez « SD Card Reader » (lecteur de carte SD). Cela ouvre l'écran SD Card Reader (lecteur de carte SD).

SD Card Size 42.9 GB / 100 GB Test > Format > SD Card Reader > SD Card Reader

1. Utilisez un câble USB (Type-C) pour raccorder le R20 à l'ordinateur.

USB (Type-C)

NOTE:

• Utilisez un câble USB (Type-C) permettant le transfert de données.
• Le R20 ne peut pas être alimenté par le bus USB.

■ Déconnexion de l'ordinateur

1. Déconnectez depuis l'ordinateur.

Avec Windows :

Sélectionnez le R20 dans « Retirer le périphérique en toute sécurité ».

Avec un Mac :

Faites glisser l'icône du R20 sur la corbeille et déposez-la.

NOTE:

Suivez toujours les procédures d'éjection de l'ordinateur avant de débrancher le câble USB.

2. Débranchez le câble USB entre le R20 et l'ordinateur, et touchez

SD Card Reader

3. Touchez « Execute » (exécuter).

Cela permet de se déconnecter de l'ordinateur et de revenir à l'écran SD Card.

Touchez « Cancel » (annuler) pour ne pas déconnecter et pour revenir à l'écran précédent.

Restauration des réglages par défaut

Les réglages d'usine par défaut du R20 peuvent être restaurés.

1. Touchez dans l'écran Projects (→ Ouverture de projets).

1. Touchez « Factory Reset » (réinitialisation d'usine).

System Bluetooth USB MIDI Keyboard Off On SD Card Firmware Version Factory Reset

1. Touchez « Execute » (exécuter). Cela exécute la réinitialisation.

System Bluetooth USB MIDI SD Card Firmware Factory Reset Factory Reset Execute Cancel

Touchez « Cancel » (annuler) pour ne pas réinitialiser et pour revenir à l'écran précédent.

4. Lorsque « Please power off » (veuillez éteindre) apparaît, réglez sur le OFF ».

NOTE :

• La réinitialisation rétablira tous les réglages d'usine par défaut. Soyez donc sûr de vous avant d'utiliser cette fonction.
• Après avoir réinitialisé le R20 tel qu'à sa sortie d'usine, des réglages initiaux seront nécessaires lors de la prochaine mise sous tension. (→ Réglage de la date et de l'heure (première mise sous tension))

Vérification des versions de firmware

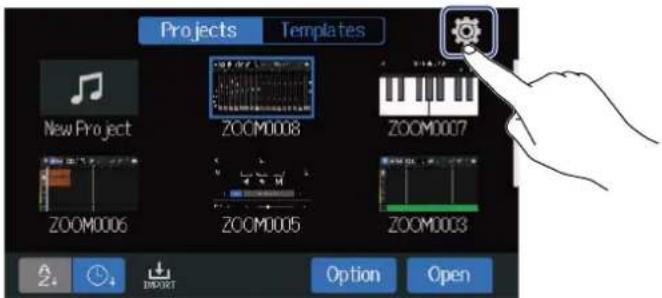

1. Touchez dans l'écran Projects (→ Ouverture de projets).

1. Touchez « Firmware Version » (version de firmware).

System Bluetooth USB MIDI Keyboard Off On SD Card Firmware Version Factory Reset

Cela affiche les versions de firmware et de préréglage (preset).

Firmware Version System 1.00 (C098 17E3) Boot 1.00 Subsystem 1.00 Preset Data 1.00 2COM

Mise à jour

Le firmware du R20 peut être mis à jour avec les dernières versions.

Le fichier de mise à jour le plus récent peut être téléchargé depuis le site web de ZOOM (zoomcorp.com). Suivez les instructions du « R20 Firmware Update Guide » (Guide de mise à jour du firmware du R20) sur la page de téléchargement du R20.

Guide de dépannage

Si vous trouvez que le R20 fonctionne étrangement, vérifiez d'abord les points suivants.

Problème d'enregistrement/lecture

Pas de son ou son très faible

• Vérifiez les connexions avec le système d'écoute et le réglage de volume de celui-ci.
• Vérifiez que le volume du R20 n'est pas réglé trop bas (→ Lecture de projets).

Le son des équipements connectés ou des entrées est inaudible ou très faible

• Vérifiez les réglages des niveaux d'entrée (→ Réglage des niveaux d'entrée).
• Si un lecteur de CD ou autre appareil est branché à une prise d'entrée, montez le niveau de sortie de cet appareil.
• Utilisez les boutons et les faders pour régler le volume.
• Vérifiez les réglages de l'alimentation fantôme (→ Connexion d'appareils sources).

Enregistrement impossible

• Vérifiez que est allumée en rouge.
• Vérifiez qu'il y a bien de l'espace libre sur la carte SD (→ Contrôle des informations de carte SD).
• Vérifiez qu'il y a une carte SD correctement chargée dans le lecteur de carte.
• Si « SD card protected! » s'affiche, c'est que la protection de la carte SD contre l'écriture est activée. Faites coulisser la protection de la carte SD pour désactiver la protection contre l'écriture.

Le son enregistré est inaudible ou très faible

• Vérifiez que les niveaux de volume des pistes ne sont pas trop bas (→ Lecture de projets).
• Vérifiez que le son des pistes n'est pas coupé ou qu'une autre piste n'est pas mise en solo (→ Coupure du son des pistes, Écoute des seules pistes sélectionnées (solo)).

Autres problèmes

L'ordinateur ne reconnaît pas l'appareil alors qu'il est connecté à son port USB

• Vérifiez que le système d'exploitation est compatible (→ Emploi comme interface audio, Emploi comme lecteur de carte).
• Des procédures de connexion doivent être effectuées sur le R20 pour lui permettre d'être reconnu par un ordinateur (→ Emploi comme interface audio, Emploi comme lecteur de carte).

Schéma synoptique
        R["OUTPUT"]
        S["OUTPUT L"]
        T["OUTPUT R"]
    end

    A --> B --> C --> D --> E --> F --> G --> H --> I --> J --> K --> L --> M --> N --> O --> P --> Q --> R
    style Audio fill:#f9f,stroke:#333
    style OUTPUT fill:#ccf,stroke:#333
    style SYNTH fill:#cfc,stroke:#333

Tableau d'équipement MIDI

[MultiTrak]

Model : R20

Caractéristiques techniques

Canaux d'entrée et de sortie	Entrées MIC/LINE (mono) 8
	Sorties MASTER OUT 1
	Nombre maximal de pistes simultanément lisibles	16
	Format d'enregistrement WAV 44,1 kHz, 16/24 bit, mono/stéréo
	Support d'enregistrement Cartes 4 - 32 Go compatibles SDHC Cartes 64 Go - 1 To compatibles SDXC
Effets Nombre maximal d'effets	simultanés	3 typesUn effet d'insertion (entrée) peut être utilisé sur un canal (entrée) ou un effet de boucle départ/retour peut être utilisé sur toutes les pistes
	Mémoires de patch 50
	Prise en charge de Guitar Lab
Accordeur Chromatique/Guitare/Basse/Open A/Open D/Open E/Open G/DADGAD
Métronome Mesures 3/4, 4/4, 6/8
	Plage de tempo 40,0 - 250,0 BPM
Boucles rythmiques Format de source sonore PCM
			Nombre de boucles 150
Synthé Polyphonie 8
	Format de source sonore FM
	Nombre de types de son 18 (et un kit de batterie PCM)
Écran LCD couleur tactile de 10,9 cm(480×272 pixels)
USB Connecteur	USB Type-CNote : utilisez un câble USB permettant le transfert de données. L'alimentation par le bus USB n'est pas prise en charge.
	Fonctionnement comme interface audio	Stereo mixUSB 2.0 Full Speed44,1 kHz, 16/24 bit2 entrées/2 sorties
		MultitrackUSB 2.0 High Speed44,1 kHz, 16/24 bit8 entrées/4 sorties
	Fonctionnement comme stockage de masse	Hôte/PériphériqueUSB 2.0 High Speed (alimentation 5 V/500 mA fournie si hôte)
	Connexion à Guitar Lab	USB 1.1 Full Speed
	Connexion de clavierMIDI USB	USB 1.1 Full Speed (alimentation5 V/500 mA fournie)
	Connexion à uneDAW (surface de contrôle)	USB 1.1 Full Speed
REMOTE Adaptateur sans fil dédié (BTA-1		ZOOM)
Alimentation Adaptateur secteur (ZAD-1220		ZOOM) : 12 V/2,0 A
Consommation électrique		11 W maximum
Dimensions 378 mm (L) × 206 mm (P) × 58 mm (H)
Poids (unité uniquement)		1,33 kg

Note : 0 dBu = 0,775 Vrms
