PDMS1604 - Equipement DJ Power Dynamics - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Mixeur DJ
Nombre de canaux	4 canaux
Connectivité	Entrées RCA, XLR, Jack 6,35 mm
Alimentation	230V, 50Hz
Dimensions	482 x 200 x 100 mm
Poids	3,5 kg
Utilisation recommandée	Mixage audio en direct, événements DJ
Maintenance	Nettoyage régulier des connexions et des surfaces
Sécurité	Utiliser sur une surface stable, éviter l'humidité
Garantie	2 ans

FOIRE AUX QUESTIONS - PDMS1604 Power Dynamics

Comment configurer le Power Dynamics PDMS1604 pour la première fois ?

Pour configurer le PDMS1604, commencez par le brancher à une source d'alimentation. Connectez ensuite vos appareils audio aux entrées correspondantes. Réglez le volume à un niveau bas avant de l'allumer, puis augmentez progressivement.

Que faire si le son est distordu ou de mauvaise qualité ?

Vérifiez les niveaux de volume des appareils connectés et assurez-vous qu'ils ne sont pas trop élevés. Inspectez également les câbles pour des dommages éventuels et essayez de les remplacer si nécessaire.

Comment résoudre le problème de bruit de fond ?

Un bruit de fond peut être causé par des interférences. Essayez de déplacer les câbles loin des sources de bruit, comme les appareils électroniques. Assurez-vous également que tous les câbles sont correctement branchés.

Le PDMS1604 ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est bien branché sur une prise de courant fonctionnelle. Testez la prise avec un autre appareil. Si l'appareil ne s'allume toujours pas, il pourrait nécessiter une réparation.

Comment utiliser les effets intégrés du PDMS1604 ?

Pour utiliser les effets intégrés, sélectionnez l'effet souhaité à l'aide du panneau de contrôle, puis ajustez les paramètres selon vos préférences. Assurez-vous que l'effet est activé sur le canal concerné.

Puis-je connecter un microphone au PDMS1604 ?

Oui, le PDMS1604 dispose d'entrées pour microphones. Connectez votre microphone à l'une des entrées XLR et ajustez le gain sur le canal correspondant.

Comment effectuer une mise à jour du firmware du PDMS1604 ?

Pour mettre à jour le firmware, visitez le site Web de Power Dynamics pour télécharger la dernière version. Suivez les instructions fournies pour installer la mise à jour via USB.

Le PDMS1604 peut-il être utilisé avec un ordinateur ?

Oui, vous pouvez connecter le PDMS1604 à un ordinateur via une interface audio. Assurez-vous d'installer les pilotes nécessaires si requis.

Y a-t-il une garantie pour le Power Dynamics PDMS1604 ?

Oui, le PDMS1604 est généralement livré avec une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour plus de détails sur la garantie.

MODE D'EMPLOI PDMS1604 Power Dynamics

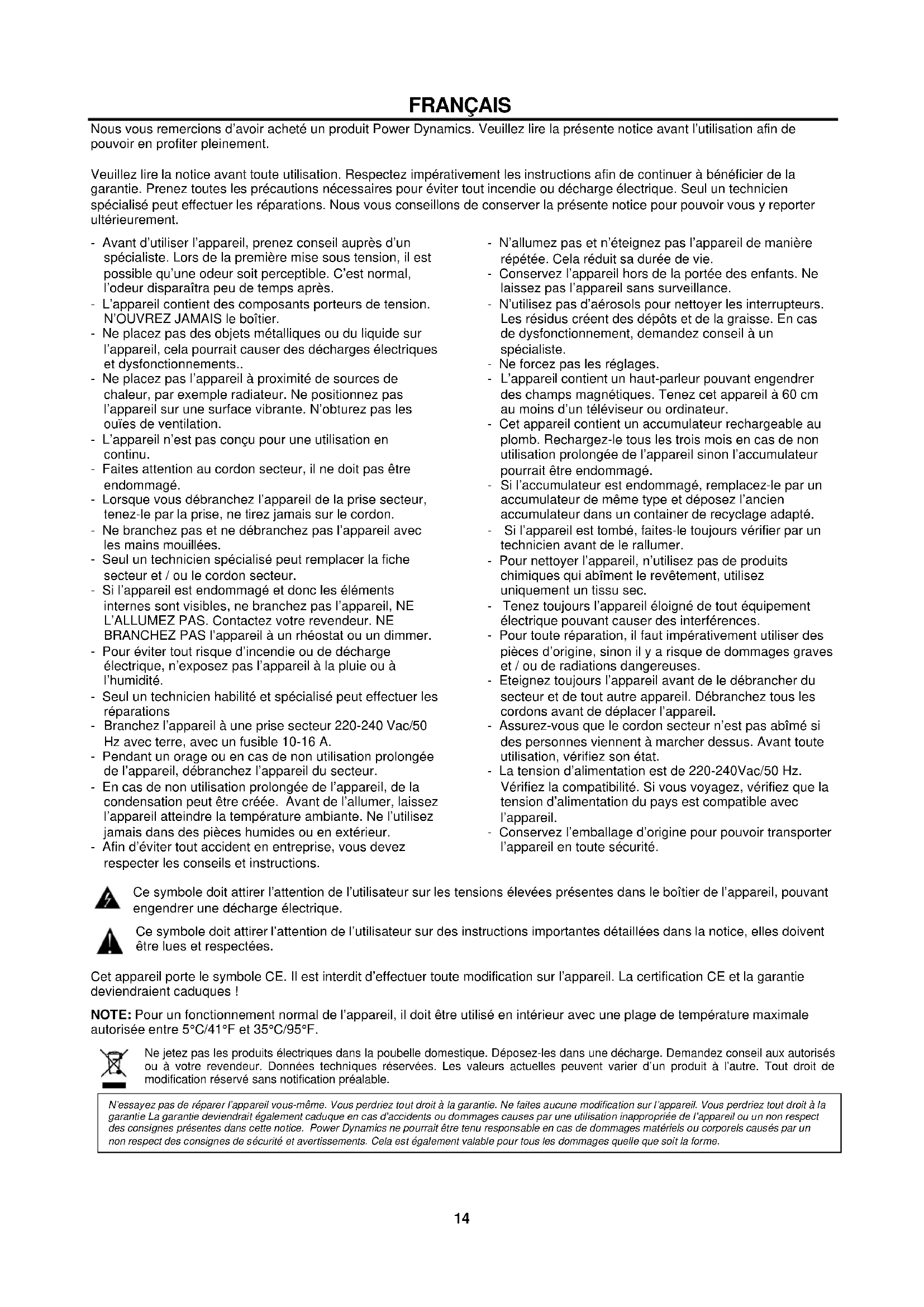

Nous you remercions d'avoir achet e un produit Power Dynamics. Veuillez ire la presente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez dire la notice avant toute utilisation. Respectez impératifement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialise peut effectuer les réparations. Nous vous conseillons de conserver la presente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaître peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boitier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait cause des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximite de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouies de ventilation.
• L'appareil n'est pas concu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas etre endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branche pas et ne débranche pas l'appareil avec les mains mouillées.
• Seul un technicien spécialise peut replacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez vous revendeur. NE BRANCHEZ PAS l'appareil à un rêostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technician habilité et spécialise peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiente. Ne l'utilise jamais dans des pieces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'eteignez pas l'appareil de maniere repétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laisses pas l'appareil sans surveillance.
• N'utilise pas d'áerosols pour nettoyer les interrupteurs. Les résidus créé des dépôts et de laGRAisse. En cas de dysfonctionnement,mandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet apparéil à 60 cm au moins d'un télévisueur ou ordinateur.
• Cet apparéil contient un accumulateur rechargeable au plomb. Rechargez-le tous les trois mois en cas de non utilisation prolongée de l' apparéil sinon l'accumulateur pourrait être endommagé.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilise pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causeurs des interférences.
• Pour toute réparation, il faut impérativement utiliser des pieces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abimé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz.
  Vérifiez la compatibilité. Si vous voyagez, vérifie que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées générées dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appeareil porte le symbole CE. Il est interdit d'effectuer toute modification sur I'appareil. La certification CE et la garantie deviendraient caduques!

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en interieur avec une plage de température maximale autorisée entre 5^ / 41^ et 35^ / 95^ .

Ne jetez pas les produits electriques dans la poubelle domestique. Deposez-les dans une decharge. Demandez conseil aux autorises ou a tou revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriéz tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes générées dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommagesquelle que soit la forme.

INSTRUCTIONS DE DEBALLAGE

ATTENTION! Dès réception, déballez avec précaution; vérifie le contenu du carton pour vous assurer que tout est bien present et en bon état. En cas de dégât pendant le transport ou si l'emballage présente des dommages, faites immédiatement des réserves auprès du transporter. Conserve l'emballage et tous les éléments de calage. En cas de retard au fournisseur, il est important de returner le produit avec l'emballage d'origine.

Si l'appareil a ete exoé à des fluctuations importantes de temperature (apres le transport), ne lallumez pas immediatement. La condensation creee peut endommager l'appareil. Laissez l'appareil eteint jusqu'a ce qu'il attigne la temperature ambiente.

ALIMENTATION

Vouv t 10e 14r 14e d apieil, te type dalimentation a utiliser. Vefiez que la tension d'alimentation corresponde a ce Ie mentionnee. Toute autral alimentation peut endommager l'appareil. Reliez l'appareil au secteur, il est pret a etre utilise. En aucun cas, you ne nevez utilise de dimmer ou d'alimentation reglable.

Reliez toujours l'appareil à un circuit protégé (coupe-circuit ou fusible). Assurez-vous que l'appareil dispose d'une mise à la terre ajustée pour éviter tout risque d'électrocution ou incendie.

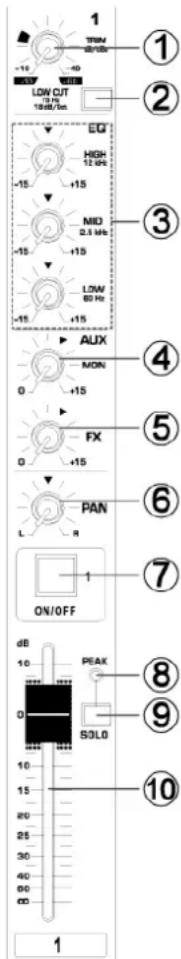

ELEMENTS DE REGLAGE

1. Reglage TRIM

Pour régler le niveau de signal d'entrée. Pour avoir le meilleur équilibre entre le rapport signal / bruit et la plage de dynamique, réglez le gain pour que le témoin (8) ne brille qu'occasionnellement et brievement pour des entrées fortes. L'échelle -60 à +10 est la plage de réglage d'entrée MIC. La plage 40 à +10 est la plage de réglage d'entrée ligne.

2. Interrupteur Low Out

Activation et désactivation du filtré Low Cut : s'il est activé, les fréquences sous 75 Hz sont supprimées.

Pour régler la plage des aigus, Médiums et graves. En mettant le bouton sur la position "O", vous obtenez une réponse plate dans la bande correspondante. En tournant le réglage vers la droite, vous augmentez la bande de fréquence correspondante, en le tournant vers la gauche, vous diminuez.

4. Reglage Aux Control

Les bus Monitor et d'effet (Aux SEnd) émettent leurs signaux via une commande d'un ou plusieurs canaux et additionnelles ces signaux en un bus. Ce signal de bus est envoyé à un connecteur Aux Send (pour les applications de monitoring : Mon Out) puis dirigé, par exemple, vers un haut-parleur monitoring ou un apparèils à effets externe. Dans ce dernier cas, le retard d'effets peut alors être ramén dans la console via les connecteurs Aux Return. Tous les bus Moniteur et d'effet sont mono, ils passent dans l'égaliseur et offrent une amplification de + 15dB.

5. Reglage FX

Réglage Aux Send repéré FX offre une voie directe vers le processeur d'effets intégré et est donc post-fader et post-mute.

6. Réglage PAN

Réglage PAN pour définir la position su signal dans l'imagé stéreo. Si vous travailliez avec des sous-groupes, vous pouvez utiliser le réglage PAN pour assigner le signal à uniquement une sortie, ce qui vous donne plus de flexibilité lors d'enregistements.

7. Interrupteur ON/OFF

Interrupteur pour envoyer le signal aux bus. Il brille alors en orange.

8. LED CLIP

Brille lorsque le signal d'entrée est trop élevé. Si c'est le cas, tournez le réglage TRIM dans l'autre sens pour diminuer et si besoin, vérifie le réglage du canal EQ.

9. Interrupteur Solo

L'interrupteur Solo est utilisé pour diriger le signal vers le bus Solo (Solo In Place) ou vers le bus PFL (Pre Fader Listen). Cela permet d'éçouter un signal sans affecter le signal de sortie général. Le signal que vous entendez est pris soit avant le réglage PAN (PFL, mono), soit après le Pan et le fader du canal

10. Fader canaux

Pour régler le niveau du canal. Utilisez ce fader pour régler la balance entre les différents canaux.

11. Egaliseur graphique stereo 9 bandes

Pour adapter le son à l'acoustique de la piece.

12. A. Affichage niveau Effet

Indique le niveau d'effet.

B. Affichage Effet

Indique le type d'effet

C. Fenetre Mp3 Play

Indique la durée MP3, le titre de la chanson et autre instruction de lecture.

13. Selecteur

Vouse puez selectionner le preset de I'effet en tournant le reglage de programme. L'affichage clignote avec le numero du preset en cours. Pour rappeler le preset selectionné, appuyez sur la touche, l'affichage ne brille plus.

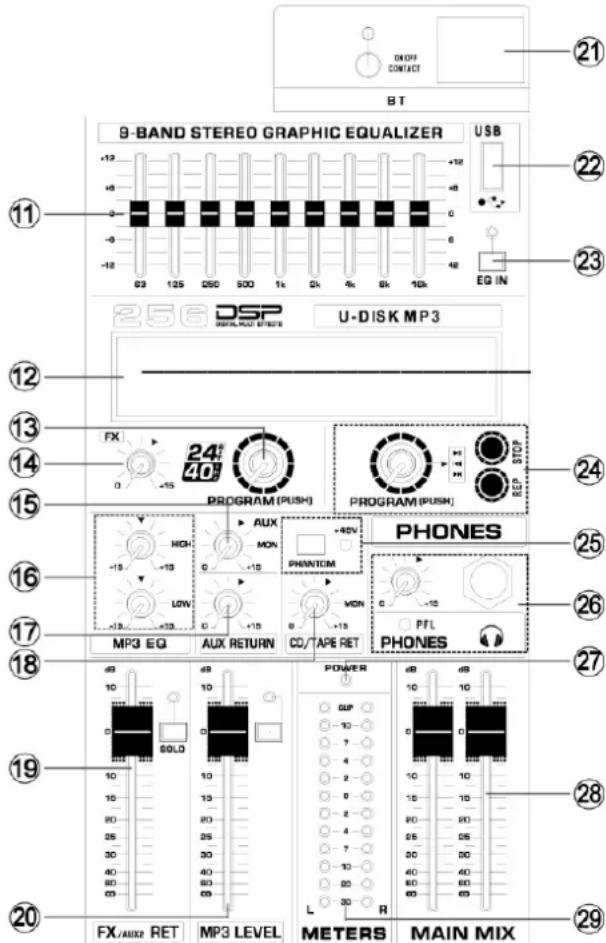

1. Reglage FX Output/FX Control

Les prises Aux Send (FX) portent le mixage auxiliaire principal (des commandes FX du canal). Vous pouze le connecter à un apparéil d'effets externe pour Traits le bus FX. Le signal traité peut ensuite être raméné de l' apparéil à effets dans les prises stéreo Aux Return.

1. Réglage Aux

Pour régler la sortie Aux.

1. Egaliseur MP3 EQ

Egaliseur 2 bandes pour regler le niveau si le lecteur MP3 a deux bandes.

1. Réglage Stereo Aux

Pour regler le niveau auquel le signal reçu aux prises Return (L & R), est envoyé au bus stéreo L/R.

1. Réglage Line In

Pour régler le niveau de signal des prises RCA Ligne (34).

1. Fader FX

Pour gérer le niveau de signal MP3.

1. Fonction BT

Pour téléphone mobile ou tablette. Branchement: appuyez sur l'interrupteur pendant deux secondes ; la LED brille ; utilisez votre téléphone mobile ou tablette et selectionnez la connexion Bluetooth "MIXER-01".

1. Port USB Port

USB: pour lire depuis un support USB

1. Interrupteur A. EQ

Pour activer l'égaliseur graphique.

1. Reglages MP3/BT

STOP: Appuyez brievement deux fois pour arreter la lecture. Pour l'enregistrement, maintenez enforcé, appuyez deux secondes également pour arreter l'enregistrement
PREV/NEXT:Bouton de réglage.
PLAY:appuyer pour lire.
REP:pour repeter une voie ou toutes les voies.

Sélecteur

Vou puez selectionner le preset de MP3 en tournant le reglage de programme. L'affichage clignote avec le numero du preset en cours. Pour rappeler le preset selectionné, appuyez sur la touche, l'affichage ne brille plus.

1. Alimentation fantôme +48V

Interrupteur pour activer / désactiver l'alimentation fantôme. Si l'interrupteur est sur ON, la table de mixage délivre une alimentation fantôme +48 V à tous les canaux avec entrées XLR. Activez l'interrupteur si vous utilisez un ou plusieurs microphones à condensateur à alimentation fantôme.

Témoin 48 V

La LED rouge brille si l'alimentation fantôme est activée. L'alimentation fantôme est nécessaire pour utiliser des microphones à condensateur.

1. Niveau casque / Room

Pour régler le niveau de sortie du casque.

Casque

Prise casque jack 6,35mm pour brancher un casque.

Témoin PFL

Le témoin PFL brille lorsque la fonction est activée.

1. Témoin Power

Témoin de fonctionnement : brille lorsqu'ell'appareil est allumé.

1. Faders Main Mix

Faders de grande précision pour régler le niveau de sortie du Mix Main.

1. VU-Meter

Affiche le signal de sortie

NOTE: le segment "0" correspond au niveau de sortie nominal. Le témoin Peak brille en rouge lorsque le niveau de la sortie atteint le niveau d'échéage.
