PDAS804A - Equipement DJ Power Dynamics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage DJ
Marque	Power Dynamics
Modèle	PDAS804A
Alimentation	220-240 VAC / 50 Hz, fusible 10-16 A
Entrées microphone	Entrée XLR symétrique avec alimentation fantôme +48 V
Entrées ligne	Entrée jack 6,35 mm symétrique
Entrée auxiliaire	Retour stéréo (Aux Return)
Sorties principales	XLR et jack 6,35 mm (Main Out)
Sortie casque	Jack 6,35 mm avec réglage de niveau
Entrée USB	Port USB pour lecture de fichiers audio
Connectivité Bluetooth	Intégrée, nom de connexion « MIXER-01 »
Égalisation	Égaliseur graphique stéréo 9 bandes
Effets intégrés	Processeur d'effets numériques avec presets et réglages
Affichage	Écran pour sélection des effets et informations MP3
VU-mètre	Affichage du niveau de sortie avec témoin Peak
Fonctions de monitoring	Bus solo et PFL (Pre Fader Listen)
Fonctions d'enregistrement	Enregistrement sur clé USB (via bouton STOP maintenu)
Dimensions	Environ 480 x 200 x 120 mm (estimation)
Poids	Environ 8 kg (estimation)
Entretien et nettoyage	Utiliser un chiffon sec, sans produits chimiques
Sécurité	Ne pas ouvrir le boîtier, ne pas exposer à l'humidité, déconnecter en cas d'orage
Pièces détachées et réparabilité	Utiliser exclusivement des pièces d'origine ; réparations par technicien agréé
Garantie	Garantie annulée en cas de modification non autorisée
Informations générales	Usage intérieur, température ambiante 5°C à 35°C

FOIRE AUX QUESTIONS - PDAS804A Power Dynamics

Comment activer l'alimentation fantôme +48V ?

Utilisez l'interrupteur +48V sur la table de mixage. Mettez-le sur ON pour alimenter les micros à condensateur via les entrées XLR.

Comment connecter mon téléphone en Bluetooth ?

Appuyez sur l'interrupteur BT pendant 2 secondes jusqu'à ce que la LED clignote. Cherchez le périphérique MIXER-01 dans les paramètres Bluetooth de votre téléphone.

Comment régler l'égaliseur graphique ?

Utilisez les curseurs de l'égaliseur 9 bandes pour ajuster les fréquences. Activez l'égaliseur avec l'interrupteur EQ situé à proximité.

Comment sélectionner un effet intégré ?

Tournez le bouton Program Dial pour choisir un preset. Appuyez dessus pour confirmer. L'affichage indique le numéro du preset.

Pourquoi le son est-il coupé sur un canal ?

Vérifiez que l'interrupteur Mute n'est pas enfoncé (LED orange éteinte). Si la LED rouge Clip brille, réduisez le gain TRIM pour éviter la saturation.

Comment lire de la musique depuis une clé USB ?

Insérez la clé USB dans le port USB. Utilisez les boutons PLAY, PREV/NEXT et STOP pour contrôler la lecture. L'affichage MP3 montre la durée et le nom du fichier.

Que faire si un canal présente un larsen ?

Réduisez le gain TRIM ou abaissez les fréquences médiums/aigus avec l'égaliseur. Éloignez le micro des enceintes et activez le filtre Low Cut si nécessaire.

Comment utiliser le bus d'effets externes ?

Connectez la sortie FX Send à l'entrée de votre processeur externe. Ramenez le signal traité dans les prises Aux Return. Réglez le niveau avec le fader FX correspondant.

Comment nettoyer la table de mixage ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'aérosols qui pourraient endommager le revêtement ou les interrupteurs.

La table ne s'allume pas, que faire ?

Vérifiez que le cordon secteur est correctement branché et que la prise est alimentée (220-240V). Vérifiez le fusible (10-16 A). Si rien ne fonctionne, contactez un technicien agréé.

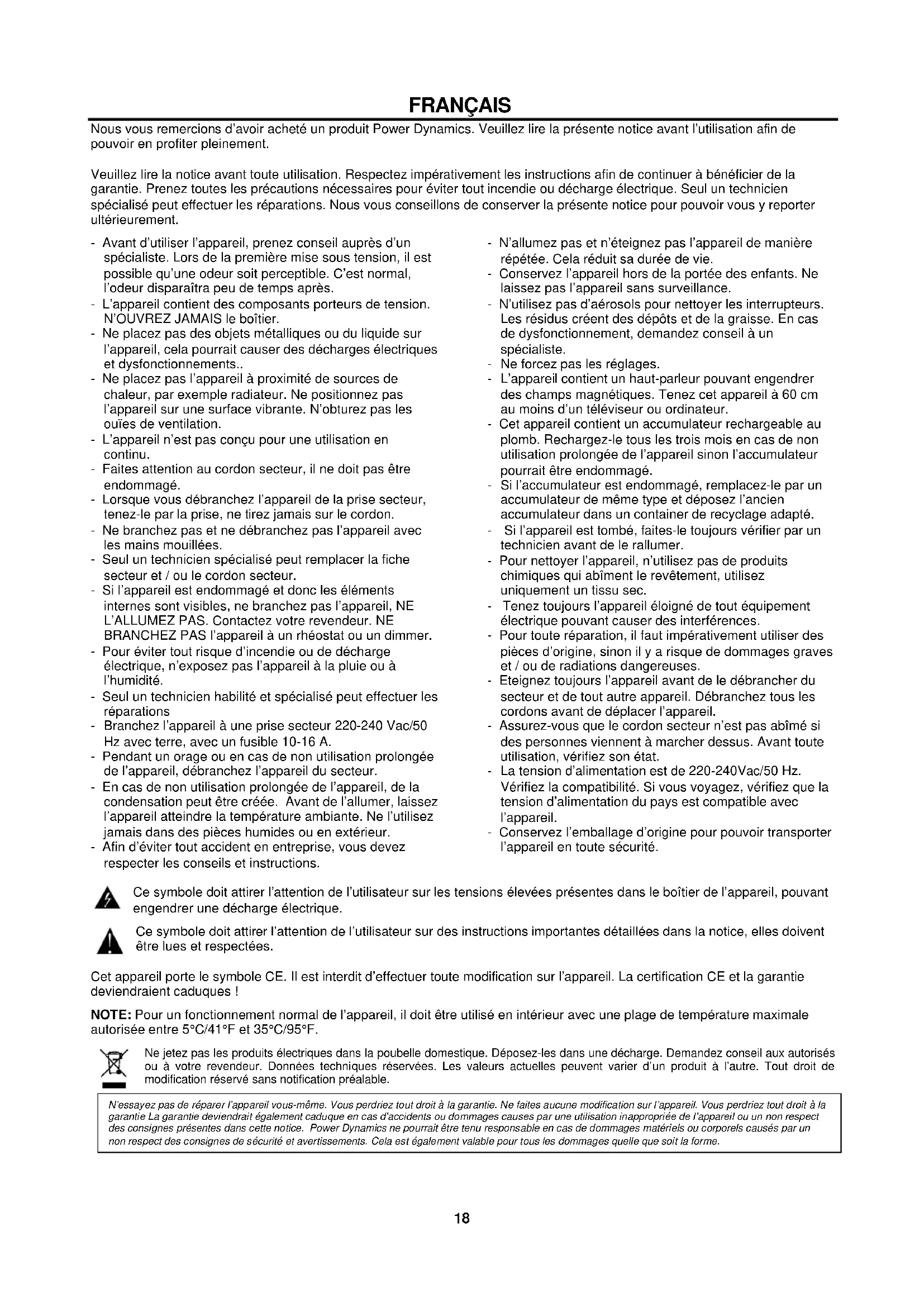

MODE D'EMPLOI PDAS804A Power Dynamics

Nous you remercions d'avoir achet e un produit Power Dynamics. Veuillez ire la presente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez dire la notice avant toute utilisation. Respectez impératifement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialise peut effectuer les réparations. Nous vous conseillons de conserver la presente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaître peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait cause des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximite de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas concu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas etre endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialise peut replacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technician habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non'utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiente. Ne l'utilise jamais dans des pieces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'eteignez pas l'appareil de maniere repétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laisses pas l'appareil sans surveillance.
• N'utilise pas d'áerosols pour nettoyer les interrupteurs. Les résidus créé des dépôts et de laGRAisse. En cas de dysfonctionnement,mandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet apparéil à 60 cm au moins d'un télévisueur ou ordinateur.
• Cet apparéil contient un accumulateur rechargeable au plomb. Rechargez-le tous les trois mois en cas de non utilisation prolongée de l' apparéil sinon l'accumulateur pourrait être endommagé.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilise pas de produits chimiques qui abiment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causeurs des interférences.
• Pour toute réparation, il faut impérativement utiliser des pieces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abimé si des personnes viennent à marcher dessus. Avant touteutilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz.
  Vérifiez la compatibilité. Si vous voyagez, vérifie que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées générées dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appeareil porte le symbole CE. Il est interdit d'effectuer toute modification sur I'appareil. La certification CE et la garantie deviendraient caduques!

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en interieur avec une plage de température maximale autorisée entre 5°C / 41°F et 35°C / 95°F .

Ne jetez pas les produits electriques dans la poubelle domestique. Deposez-les dans une decharge. Demandez conseil aux autorises ou a tou revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendraientcaduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes presents dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages qu'elle que soit la forme.

INSTRUCTIONS DE DEBALLAGE

ATTENTION! Dès réception, déballez avec précaution; vérifie le contenu du carton pour vous assurer que tout est bien present et en bon état. En cas de dégât pendant le transport ou si l'emballage présente des dommages, faites immédiatement des réserves auprès du transporter. Conserve l'emballage et tous les éléments de calage. En cas de retard au fournisseur, il est important de returner le produit avec l'emballage d'origine.

Si l'appareil a ete exposé à des fluctuations importantes de température (apres le transport), ne l'allumez pas immediatement. La condensation creee peut endommager l'appareil. Laissez l'appareil eteint jusqu'a ce qu'ilatteigne la temperature ambiente.

ALIMENTATION

Vouv t 1e t a 1i r 14e d apieil, te type dalimentation a utiliser. Vizifiez que la tension d'alimentation corresponde a ce Ie mentionnee. Toute autral alimentation peut endommager l'appareil. Reliez l'appareil au secteur, il est pret a etre utilise. En aucun cas, you ne nevez utilise de dimmer ou d'alimentation reglable.

Reliez Always l'appareil à un circuit protégé (coupe-circuit ou fusible). Assurez-vous que l'appareil dispose d'une mise à la terre ajustée pour éviter tout risque d'électrocution ou incendie.

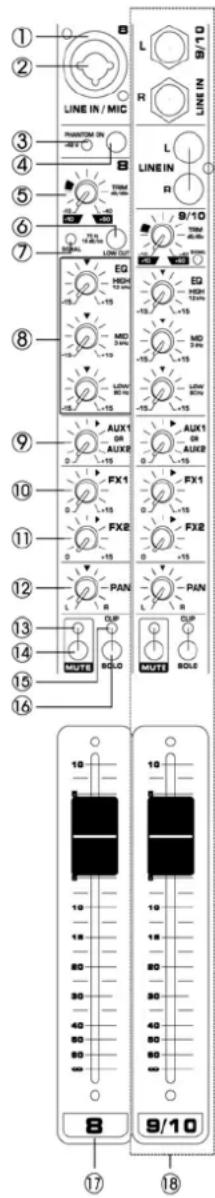

ELEMENTS DE REGLAGE

1. Entree MIC Input

Entree XLR symétrique.

1. Entrée LINE Input

Entrée jack 6,35mm symétrique. Vous pouvez brancher des prises symétriques ou asymétriques.

1. Temoin 48V

La LED rouge brille lorsque l'alimentation fantôme est activée. L'alimentation fantôme est nécessaire pour utiliser des microphones à condensateur.

1. Alimentation fantôme +48V

Interrupteur pour activer / désactiver l'alimentation fantôme. Si l'interrupteur est sur ON, la table de mixage délivre une alimentation fantôme +48 V à tous les canaux avec entrées XLR. Activez l'interrupteur si vous utilisez un ou plusieurs microphones à condensateur à alimentation fantôme.

1. Reglage TRIM Control

Pour régler le niveau de signal d'entrée. Pour avoir le meilleur équilibre entre le rapport signal / bruit et la plage de dynamique, réglez le gain pour que le témoin 9 ne brille qu'occasionnellement et brievement pour des entrées fortes. L'échelle -60 à +10 est la plage de réglage d'entrée MIC. La plage 40 à +10 est la plage de réglage d'entrée ligne.

1. Interrupteur Low Out

Activation et désactivation du filtré Low Cut : s'il est activé, les fréquences sous 75 Hz sont supprimées.

1. Témoin LED

Vérifie le signal d'entrée.

1. Egaliseur

Pour régler la plage des aigus, médiums et graves. En mettant le bouton sur la position "O", vous obtenez une réponse plate dans la bande correspondante. En tournant le réglage vers la droite, vous augmentez la bande de fréquence correspondante, en le tournant vers la gauche, vous diminuez.

1. Réglage Aux

Les bus Monitor et d'effet (Aux Send) émettent leurs signaux via une commande d'un ou plusieurs canaux et additionnent ces signaux en un bus. Ce signal de bus est envoyé à un connecteur Aux Send (pour les applications de monitoring : Mon Out) puis dirigé, par exemple, vers un haut-parleur monitoring ou un apparciels à effets externe. Dans ce dernier cas, le retard d'effets peut alors être raméné dans la console via les connecteurs Aux Return. Tous les bus Moniteur et d'effet sont mono, ils passent dans l'égaliseur et offrent une amplification de + 15dB.

1. Réglage FX1

Réglage Aux Send repéré FX offre une voie directe vers le processeur d'effets intégré et est donc post-fader et post-mute.

1. Réglage FX2

Réglage Aux Send repéré FX offre une voie directe vers le processeur d'effets intégré et est donc post-fader et post-mute.

1. Réglage PAN

Réglage PAN pour définir la position su signal dans l'image stéreo. Si vous travailliez avec des sous-groupes, vous pouvez utiliser le réglage PAN pour assigner le signal à uniquement une sortie, ce qui vous donne plus de flexibilité lors d'enregistrements. Par exemple, lors de l'acheminement vers les sous-groupes 3 et 4, le panoramicique)aught du dirigera le signal vers la sortie de groupe 3 uniquely et le panoramicique de droite dure se dirigera uniquely vers la sortie de groupe 4.

1. LED Mute

La LED Mute signal le canal pour lequel le son est coupé.

1. Interrupteur Mute

Activez l'interrupteur pour envoyer le signal vers les bus. La LED orange brille.

1. LED Clip

Brille lorsque le signal d'entrée est trop élevé. Si c'est le cas, tournez le réglage TRIM dans l'autre sens pour diminuer et si besoin, vérifie le réglage du canal EQ.

1. Solo Switch

L'interrupteur Solo est utilisé pour diriger le signal vers le bus Solo (Solo In Place) ou vers le bus PFL (Pre Fader Listen). Cela permet d'éçouter un signal sans affecter le signal de sortie général. Le signal que vous entendez est pris soit avant le réglage PAN (PFL, mono), soit après le Pan et le fader du canal.

1. Fader canal

Pour régler le niveau du canal. Utilise ce fader pour régler la balance entre les différents canaux.

1. Identique au canal simple

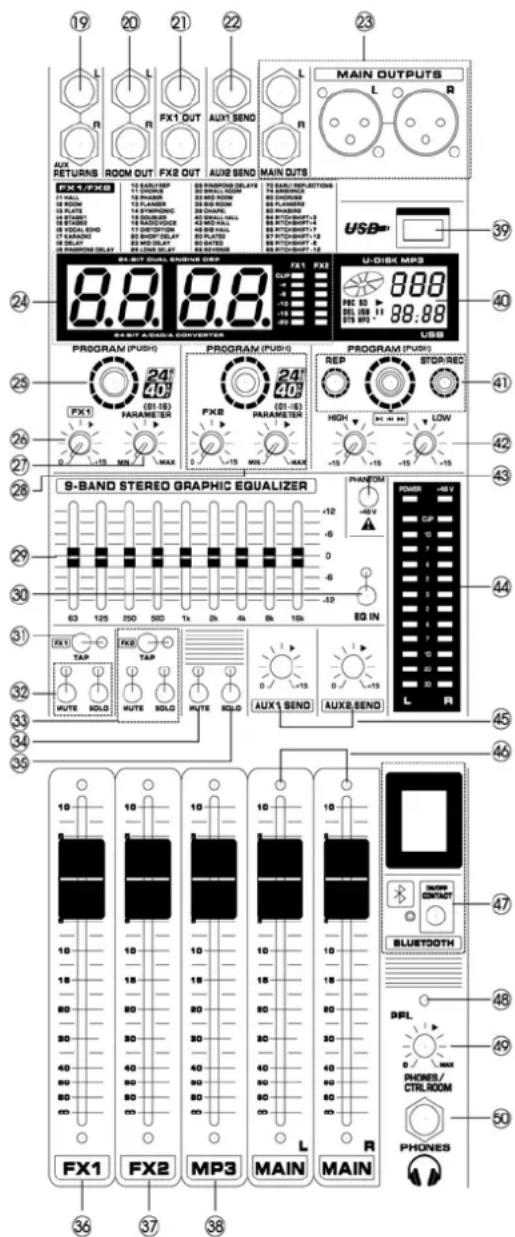

19.Sortie Returns stereo

Prises Aux Return pour le retour du mixage d'effets (crié en utilisant les voies Aux Send post-fader) en branchant la sortie d'un apparéil externe d'effets. Si seule la prise gauche est branchée, le Aux Return est automatiquement commuté sur mono.

1. Room Control

Prises à utiliser pour relier un amplificateur monitateur ou une enceinte active. La voie FX doit être pre-fader.

21.Sortie FX

Les prises FX sortie dirigent le signal master mixé (depuis réglages FX des canaux).

22.Sortie Aux Send

Prises Aux send pour diriger le signal de mixage master Aux (depuis les réglages de canaux Aux).

1. Main Out

Prises XLR et jack 6,35mm pour la sortie stéreo. Utilisez-les par exemple pour relier à un amplificateur de puissance.

1. Affichage effect

Indique le type d'effet.

1. Program Dial

Vous pouvez selectionner le preréglage de l'effet en tournant le réglage ; l'affichage indique le numéro du preset actuel. Pour rappeler le preset selectionné, appuyez sur la touche ; l'affichage ne brille plus. Vous pouvez également appeler le preset selectionné avec le pédalier.

1. FX Control

Les prises Aux Send (FX) portent le mixage auxiliaire principal (des commandes FX du canal). Vous pouvez le connecter à un appeareil d'effets externe pour Traits le bus FX. Le signal traité peut ensuite être raméné de l'appareil à effets dans les prises stéreo Aux Return.

1. Repeat Control

Pour régler les paramètres (profondeur, vitesse...) de l'effet sélectionner; la première valeur utilisée avec chaque type d'effet est mémorisée.

1. Identique à No. 25/26/27

2. Egaliseur graphique stereo 9 bandes

Egaliseur graphique stéreo pour adapter le son à l'acoustique de la pierce.

1. Interrupteur EQ

Pour activer l'égaliseur graphique.

1. Interrupteur Tap

Pression continue deux fois pour modifier l'effet de la durée de répétition.

Note: Pression rapide : durée de répétition réduite.

Pression lente : durée de répétition plus longue.

1. Identique à No. 13/14/15/16 pour FX1

2. Identique à No 31/32 pour FX2

3. Identique à No. 13/14 pour MP3

4. Identique à No. 15/16 pour MP3

5. Fader FX1

Pour régler le niveau de signal d'entrée.

1. Fader FX2

Pour régler le niveau de signal d'entrée.

1. Fader MP3

Pour régler le niveau de signal d'entrée.

1. Port USB

USB: pour lire depuis un support USB

1. Affichage MP3

Affiche la durée MP3, le nom de la chanson et autres instructions de lecture.

41. Reglages MP3/BT

STOP: Appuyez brievement deux fois pour arreter la lecture. Pour l'enregistrement, maintenez enforcé, appuyez deux secondes égarlement pour arreter l'enregistrement.

PREV/NEXT:Bouton de réglage.

PLAY: appuyer pour lire.

Program Dial

Vou puez selectionner le prerglage de I'effet en tournant le reglage ; l'affichage indique le numero du preset actuel. Pour rappeler le preset selectionné, appuyez sur la touche ; l'affichage ne brille plus

42. MP3 EQ

L'égaliseur 2 bandes règle le niveau du lecteur MP3/BT 2 bandes.

43. Alimentation fantôme +48V

Interrupteur pour activer / désactiver l'alimentation fantôme. Si l'interrupteur est sur ON, la table de mixage délivre une alimentation fantôme +48 V à tous les canaux avec entrées XKR. Activez l'interrupteur si vous utiliser un ou plusieurs microphones à condensateur à alimentation fantôme.

44. VU-metre

VU-metre affichant le signal de sortie.

NOTE: Le segment "0" correspond au niveau de sortie nominal. Le tímoin Peak brille en rouge lorsque le niveau de la sortie atteint le niveau d'échéage.

45. Réglage Aux

Pour régler le niveau de sortie Aux.

46. Fader Main Mix

Faders de grande précision pour régler le niveau de sortie du Main Mix.

47. Fonction BT

Pour téléphone mobile ou tablette.

Branchement: appuyez sur l'interrupteur pendant deux secondes ; la LED brille ; utilisez votre téléphone mobile ou tablette et selectionnez la connexion "MIXER-01".

48. Temoin PFL

Lorsque la fonction PFL est activée, le témoin brille.

49. Niveau casque

Pour régler le niveau de sortie du casque.

50. Entrée casque

Prise jack 6,35mm pour brancher un casque.
