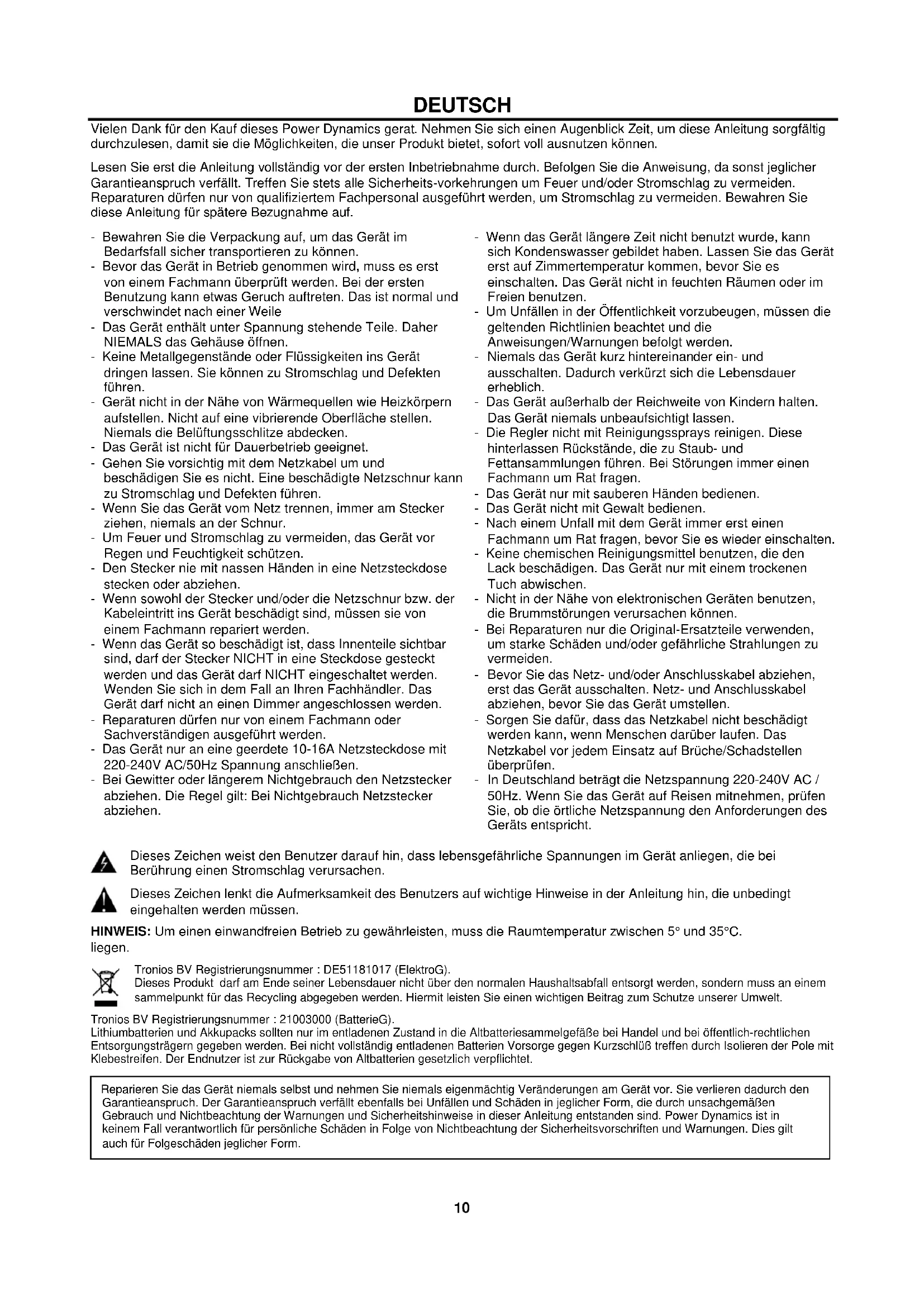

BEDIENUNGSANLEITUNG PDAS804A Power Dynamics

Vielen Dank für den Kauf dieser Power Dynamics gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeit, die unser Produkt bietet,sofar voll ausnutzen konnen.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfüllt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführten werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthalt unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen halten. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzschur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Steckerziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Handen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzschnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sightbar sind, daß der Stecker NICT in eine Steckdose gesteckt werden und das GerätarfNICTeingeschaltetwerden. Wenden Sie sich in dem Fall an ihren Fachhändler. Das Gerätarf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführrt werden.
• Das Gerät nur eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.

• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längerere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperaturkommen, bevor Sie es einschalten. Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfallen in der öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachvet und die Anweisungen/Warningsbefolgrt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt setzen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat Fragen.
• Das Gerät nur mit sauberen Handen bedieten.
• Das Gerät nicht mit Gewalt bedienen.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat Fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Höhe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie davon, dass das Netzkabel nicht beschadigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer daraufhin, dass lebensgefährliche Spannungen im Gerat anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingte eingehalten werden müssen.

HINWEIS: Um einen einwandfrei Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5^ und 35^ .

liegen.

Trionios BV Registrierungsnummer: DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Trionios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollenn nur im entladenen Zustand in die Altbatteriesammelgefae bei Handel und bei öffentlich-rechtlichen Entsorgungstragern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Repairien Sie das Gerät niemals selbst und behnme Sie niemals eigemächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfallt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäß Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch fur Folgeschäden jeglicher Form.

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sollen den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk darüber geschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerätarf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das bereits entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstären. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benöttige Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und darüber nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlagen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

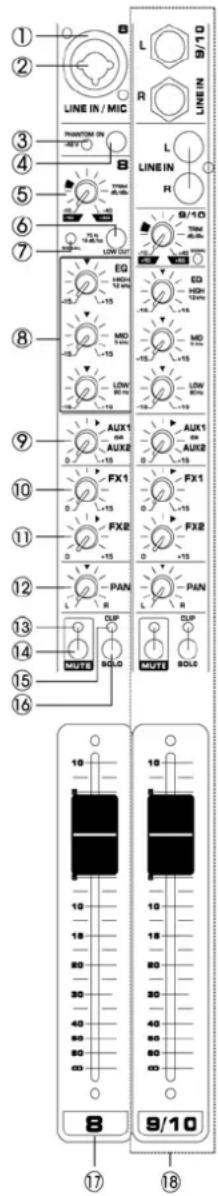

BEDIENELEMENTE

1. Mikrofon Eingang

Symmetrische XLR-Eingangsbuchse.

1. Line-Eingang

Symmetrische 6,3-mm-Klinkenbuchse. Sie können entweder symmetrisch oder unsymmetrisch Anschlüssen.

1. 48V Anzeige

Die rote +48V LED leuchtet, wenn die Phantomspeisung eingeschaltet ist. Für den Betrieb von Kondensatormikrofonen wird Phantomspeisung besteht.

1. Taste Phantom +48V

Dieser Druckschalter schaltet die Phantomspannung ein- und aus. Wenn der Schalter gedrückt wird, liefert der Mischer + Power 48V Phantom auf die XLR-Busche. Stellen Sie diesen Schalter ein, wenn eine oder mehrere phantomgespeiste Kondensatormikrofone verwenden.

1. Regler TRIM

Um den Eingangssignalpegel einzustellen. Um die Beste Balance zwischen dem S/N-Verhältnis und den Dynamikbereich zu erhalten, stellen Sie die Gain so ein, dass die Clip LED (15) leuchtet gelegentlich kurz auf. Der Mikrofoneingang hat ein Einstellungsbereich + 10dB bis +60dB. Die Line-Eingang liegt im Bereich von + 10dB bis 40dB.

1. Schalter Low Out

Druck auf den 75Hz-Schalter aktivieren Sie das Hochpassfilter zum Unterträcken von tieffrequenten Signalanteilen unter 75Hz.

1. Signal LED Anzeige

LED leuchtet, wenn ein Eingangssignal auf thisem Kanal eintritt.

1. Equalizer

Dieses Drei-Band-Equalizer stellt die hohen, mittleren und tiefen Frequenzbereich des Kanals. Stellen Sie den Wahlschalter auf "O" für die direkte Signal aus Schallquelle. Drehen Sie den Regler im Uhrzeigersinn Frequenz zu erhöhen und biegen Sie rechts zu sacken Frequenz.

1. Regler Aux

Über die Ausspielwege MON und AUX können Signalanteile aus einem oder mehreren Eingangskanäten ausgekoppelt und auf die Nebenausgänge MON und AUX SENDs geleitet werden. Dadurch können Sie unabhängige Mischungen für Bühnenmonitore oder Effektgeräte erstellen. Über die Return-Eingänge STEREO AUX RETURNS können die bearbeiteten Signale wieder in das Mischpult zurückgeführt werden. Alle Ausspielwege sind mono, werden nach dem Equalizer abgegriffen und bieten eine Verständung bis zu +15 dB. Mit den AUX-Reglern mischen Sie das Kanalsignal auf den Ausspielweg.

1. Regler FX1

Einstellen des Effekt-Signalpegel.

1. Regler FX2

Einstellen des Effekt-Signalpegel.

1. Regler Pan

Der Pan-Regler bestimmte die Stereoposition des Kanalsignals. Wenn mit Untergruppen arbeiten, können Sie die Pan-Regler verwenden, um das Signal zu einem Ausgang zuweisen, die Sie zusätzliche Flexibilität in Aufnahmesituationen gibt.

1. Mute LED Anzeige

LED leuchtet, wenn das Eingangssignal stumm geschalteit ist.

1. Schalter Mute

Der MUTE-Schalter schaltet das signal stumm.

1. Clip LED

These Clip LED dient als Übersteuerungsanzeige des Kanals. Leuchtet sie permanent, reduzieren Sie die Eingangsverständlung mit dem Trim-Regler und/oder drehen die Klangregler zurück.

1. Schalter Solo

Mit der Solofunktion konnen Sie das Monitorsignal auf den Solobus (post-fader und post-mute) oder den PFL-Bus (pre-fader und pre-mute) schalten. Auf diese Weise konnen Sie ein Kanalsignal abhoren, ohne das Hauptausgangssignal zu beeinflussen.

1. Kanalfader

Einstellen des Kanal-Signalpegel. Verwenden Sie diese Fader, die Balance zwischen den verschiedenen Kanalen einzustellen.

1. Gleich wie einzelner Kanal

2. Returns stereo

These Eingänge können zur Rückführung der von Effektgeräten entwickelten Signale verwendet werden. These werden, je nach Routing-Einstellung, dem Summensignal MAIN MIX oder den Subgruppen zugespieldt. Die Eingänge sind als symmetrische Klinkenbuchsen ausgeführrt, es können aber auch unsymmetrische Klinkenstecker verwendet werden.

1. Room Ausgang

Der Room Ausgangsanschlüsse können genutzt werden für die Monitormix im Kontrollraum und stellt die Stereo- oder Mono-Signal.

1. FX Ausgang

An dieser FX Ausgang konnen Sie das Signal des Ausspielwegs abgereifen und einem externen Effekt gerät zuspielen.

1. Aux send

Der Aux 6,3 mm Klinkenbuchse senden sendet die Master-Aux-Mischung in (aus dem Aux-Kanal).

1. Main Ausgang

These XLR-Klinkenbuchsen und 6,3-mm-Klinkenbuchse liefern den Stereogang des Mischpults. Sie können diese Anschlüsse zum Beispiel Anschlussverträger verwenden.

1. Effect Display

Digitale Wiedergabe des DSP-Effekte.

1. Programmwahl

Dieser Regler dient zur Effektauswahl. Drehen Sie den Regler bis im Display die Presetnummer blinkend angezeigt wird, dann zur Bestätigung den Regler kurz drücken.

1. Regler FX

Einstellen des Effekt-Signalpegel.

1. Regler Repeat

Einstellparameter (Tiefe, Geschwindigkeit usw.) des gewählten Effekt.

1. Gleich wie Nr. 25/26/27

2. 9-Band-Equalizer

Der grafische Stereo-Equalizer konnen Sie den Klang auf die Akustik des Raumes anzupassen.

1. Schalter EQ

Dieser Schalter aktiviert den graphischen Equalizer.

1. Schalter Tap

Drücken Sie den Schalter, um die Wiederholungszeit des Effekt zuändern.

Hinweis: Drucken Sie Schneller, Die Wiederholzeit ist kürzer.

Drucken Sie langsamer, Die Wiederholzeit ist länger.

1. Gleich wie Nr. 13/14/15/16 für FX1

2. Gleich wie Nr. 31/32 für FX2

3. Gleich wie Nr. 13/14 für MP3

4. Gleich wie Nr. 15/16 für MP3

5. FX1 Fader

Einstellen der Signalpegels Effekt.

1. FX2 Fader

Einstellen der Signalpegels Effekt.

1. MP3 Fader

Einstellen der Signalpegels MP3.

1. USB-Anschluss

USB-Anschluss zum Einsteinen eines USB Speichergeräts.

1. MP3 Display

Wiedergabe von MP3-Wiedergabezeit, Titel und andere Wiedergabeinformationen.

1. MP3/BT Command

STOP: Drücken Sie kurz die Wiedergabe zu stoppen. Drücken Sie für zwei Sekunden, um die Aufnahme starten, und drücken Sie 2 Sekunden die Aufnahme zu stoppen.

PREV/NEXT:Drehen and der "Programm"Drehknopf.

PLAY: Drucken Sie "Programm" Drehknopf.

REP: wiederholen einen oder alle Tracks.

Programmwahl

Dieser Regler dient zur MP3 auswahl. Drehen Sie den Regler bis im Display die Presetnummer blinkend angezeigt wird, dann zur Bestätigung den Regler kurz drucken.

1. MP3 Equalizer

Die Regler für Höhen und Basse von MP3-player.

1. Taste Phantom +48V

Dieser Druckschalter schaltet die Phantomspannung ein- und aus. Wenn der Schalter gedrück wird, liefert der Mischer + Power 48V Phantom auf alle Kanäle mit XLR-Buschen. Stellen Sie diesen Schalter ein, wenn eine oder mehrere phantomgespeiste Kondensatormikrofone verwenden.

1. VU-Meter

Dieses Display zeit das Ausgangssignal.

Hinweis: Das Segment "0" entspricht dem Nennausgangspegel. Die Peak-Anzeige leuchtet rot, wenn der Ausgang den Clipping-Pegel erreicht.

1. Aux Regler

der Signalpegels Aux Ausgabe.

1. Main Mix Fader

Ausgangspiegel einstellen "Main Mix".

1. BT-Funktion

Das Herstellen einer Verbindung mit Handy oder Tablet.

Verbindung: Drücken Sie "CONTACT SWITCH" - Taste zwei Sekunden, die LED-Anzeige leuchtet auf. Nutzen Sie Ihr Handy oder Tablet und wahren Sie die BT-Verbindung "MISCHER 01".

1. PFL Anzeige

These LED zeigt an, dass die Pegelanzeige in den PFL-Modus geschalteit ist.

1. Regler Kopfhörer /Room

Mit thisem Regler bestimmen Sie die Abhörluststärke für den Kopfhörer und die Monitorausgabe.

1. Kopfhörer Anschluss

6,3-mm-Klinkenbuchse zum Anschluss eines Stereo Kopfhörsers.
