Type de produit	Table de mixage analogique 12 canaux
Marque	Power Dynamics
Modèle	PDMS1204
Dimensions (approx.)	48 × 35 × 10 cm
Poids (approx.)	6 kg
Alimentation	220-240 V AC, 50 Hz, fusible 10-16 A
Consommation électrique	Environ 50 W
Nombre de canaux d'entrée	12 canaux (4 micro/ligne, 8 ligne)
Égalisation par canal	3 bandes (High, Mid, Low) avec réglage ±15 dB
Égaliseur graphique stéréo	9 bandes (63 Hz - 16 kHz)
Processeur d'effets intégré	16 presets numériques avec contrôle FX Send et Return
Lecteur multimédia	MP3 via USB et Bluetooth (nom "MIXER-01")
Alimentation fantôme	+48 V interruptible pour entrées XLR
Sorties principales	2 x XLR (Main L/R), 2 x Jack (Main L/R), 2 x RCA (Record/Zone)
Sortie casque	Jack 6,35 mm avec niveau réglable
Entrées auxiliaires	Aux Return (L/R) RCA, Aux Send (FX) Jack
VU-mètre	2 x LED à 10 segments avec indicateur Peak
Fonction Solo/PFL	Interrupteur Solo par canal avec écoute pré-fader
Température d'utilisation	5 °C à 35 °C (intérieur uniquement)
Entretien et nettoyage	Chiffon sec et doux ; éviter produits chimiques et aérosols
Sécurité	Ne pas ouvrir le boîtier ; ne pas exposer à l'humidité ; utiliser prise avec terre
Pièces détachées et réparabilité	Utiliser exclusivement des pièces d'origine ; réparation par technicien agréé
Informations générales	Garantie : 2 ans ; certification CE ; emballage à conserver pour transport

FOIRE AUX QUESTIONS - PDMS1204 Power Dynamics

Comment brancher un microphone sur le PDMS1204 ?

Utilisez une entrée XLR (canaux 1 à 4) pour les microphones. Si vous utilisez un microphone à condensateur, activez l'alimentation fantôme +48 V via l'interrupteur (25) sur le panneau arrière. Réglez le gain (Trim) pour obtenir un niveau optimal sans déclencher la LED Clip.

Comment connecter un téléphone en Bluetooth ?

Appuyez sur l'interrupteur Bluetooth (21) pendant 2 secondes jusqu'à ce que la LED s'allume. Sur votre téléphone, activez le Bluetooth et sélectionnez le périphérique 'MIXER-01'. Le son sera diffusé via le canal dédié (MP3/BT).

Comment régler l'égaliseur graphique 9 bandes ?

Appuyez sur l'interrupteur EQ IN (23) pour activer l'égaliseur graphique. Utilisez les curseurs (11) pour ajuster les fréquences de 63 Hz à 16 kHz. La position centrale correspond à une réponse plate. Tournez vers le haut pour augmenter, vers le bas pour diminuer.

Comment utiliser les effets intégrés ?

Tournez le sélecteur de programme (13) pour choisir un effet (16 presets). L'affichage clignote avec le numéro du preset. Appuyez sur le bouton pour valider. Ajustez le niveau d'effet avec le fader FX (19) et le réglage FX (5) de chaque canal.

Pourquoi le son est-il distordu ou le voyant Clip s'allume-t-il ?

Le voyant Clip (8) indique un niveau d'entrée trop élevé. Diminuez le réglage Trim (1) du canal concerné. Vérifiez également que l'égaliseur du canal n'est pas trop boosté. Si le voyant Peak du VU-mètre (29) s'allume, réduisez le fader Main Mix (28).

Comment nettoyer la table de mixage ?

Débranchez l'appareil. Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez jamais de produits chimiques, d'aérosols ou de liquides. Évitez tout contact avec les interrupteurs et les potentiomètres.

Comment activer l'alimentation fantôme +48 V ?

Localisez l'interrupteur (25) marqué 'PHANTOM +48V'. Basculez-le sur ON. La LED rouge (25) s'allume pour confirmer. Attention : n'activez l'alimentation fantôme que si vous utilisez des microphones à condensateur ; ne branchez pas de microphones dynamiques sur les entrées XLR lorsque l'alimentation fantôme est activée.

Comment lire un fichier MP3 depuis une clé USB ?

Insérez la clé USB dans le port USB (22). Utilisez les boutons de contrôle MP3 (24) : PLAY pour lancer la lecture, PREV/NEXT pour changer de piste, STOP (appui bref deux fois) pour arrêter. L'affichage indique la durée et le titre.

Comment utiliser la fonction Solo (PFL) ?

Appuyez sur l'interrupteur Solo (9) du canal souhaité. La LED correspondante s'allume. Le signal de ce canal est alors envoyé vers la sortie casque et le VU-mètre affiche son niveau, sans affecter le signal principal. Utilisez le bouton PFL PHONES (26) pour ajuster le niveau d'écoute.

Comment connecter un processeur d'effets externe ?

Utilisez les connecteurs Aux Send (FX) (14) pour envoyer le signal vers l'entrée de l'appareil externe. Le retour de l'appareil se fait via les prises Aux Return (L/R) (17). Ajustez le niveau de retour avec le réglage Stereo Aux Return (17) et le fader correspondant.

MODE D'EMPLOI PDMS1204 Power Dynamics

Nous vous remercions d'avoir acheté un produit Power Dynamics. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Cet appareil contient un accumulateur rechargeable au plomb. Rechargez-le tous les trois mois en cas de non utilisation prolongée de l'appareil sinon l'accumulateur pourrait être endommagé.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

ATTENTION ! Dès réception, déballez avec précaution ; vérifiez le contenu du carton pour vous assurer que tout est bien présent et en bon état. En cas de dégât pendant le transport ou si l'emballage présente des dommages, faites immédiatement des réserves auprès du transporteur. Conservez l'emballage et tous les éléments de calage. En cas de retour au fournisseur, il est important de retourner le produit avec l'emballage d'origine.

Si l'appareil a été exposé à des fluctuations importantes de température (après le transport), ne l'allumez pas immédiatement. La condensation créée peut endommager l'appareil. Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante.

ALIMENTATION

Vous trouvez sur l'étiquette à l'arrière de l'appareil, le type d'alimentation à utiliser. Vérifiez que la tension d'alimentation corresponde à celle mentionnée. Toute autre alimentation peut endommager l'appareil. Reliez l'appareil au secteur, il est prêt à être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d'alimentation réglable.

Reliez toujours l'appareil à un circuit protégé (coupe-circuit ou fusible). Assurez-vous que l'appareil dispose d'une mise à la terre adéquate pour éviter tout risque d'électrocution ou incendie.

ELEMENTS DE REGLAGE

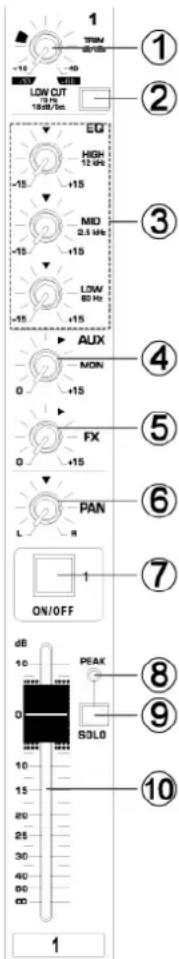

1. Réglage TRIM

Pour régler le niveau de signal d'entrée. Pour avoir le meilleur équilibre entre le rapport signal / bruit et la plage de dynamique, réglez le gain pour que le témoin (8) ne brille qu'occasionnellement et brièvement pour des entrées fortes. L'échelle -60 à +10 est la plage de réglage d'entrée MIC. La plage 40 à +10 est la plage de réglage d'entrée ligne.

2. Interrupteur Low Out

Activation et désactivation du filtre Low Cut : s'il est activé, les fréquences sous 75 Hz sont supprimées.

Pour régler la plage des aigus, médiums et graves. En mettant le bouton sur la position "O", vous obtenez une réponse plate dans la bande correspondante. En tournant le réglage vers la droite, vous augmentez la bande de fréquence correspondante, en le tournant vers la gauche, vous diminuez.

4. Réglage Aux Control

Les bus Monitor et d'effet (Aux SEnd) émettent leurs signaux via une commande d'un ou plusieurs canaux et additionnent ces signaux en un bus. Ce signal de bus est envoyé à un connecteur Aux Send (pour les applications de monitoring : Mon Out) puis dirigé, par exemple, vers un haut-parleur monitoring ou un appareils à effets externe. Dans ce dernier cas, le retour d'effets peut alors être ramené dans la console via les connecteurs Aux Return. Tous les bus Moniteur et d'effet sont mono, ils passent dans l'égaliseur et offrent une amplification de + 15dB.

5. Réglage FX

Réglage Aux Send repéré FX offre une voie directe vers le processeur d'effets intégré et est donc post-fader et post-mute.

6. Réglage PAN

Réglage PAN pour définir la position su signal dans l'image stéréo. Si vous travaillez avec des sous-groupes, vous pouvez utiliser le réglage PAN pour assigner le signal à uniquement une sortie, ce qui vous donne plus de flexibilité lors d'enregistrements.

7. Interrupteur ON/OFF

Interrupteur pour envoyer le signal aux bus. Il brille alors en orange.

8. LED CLIP

Brille lorsque le signal d'entrée est trop élevé. Si c'est le cas, tournez le réglage TRIM dans l'autre sens pour diminuer et si besoin, vérifiez le réglage du canal EQ.

9. Interrupteur Solo

L'interrupteur Solo est utilisé pour diriger le signal vers le bus Solo (Solo In Place) ou vers le bus PFL (Pre Fader Listen). Cela permet d'écouter un signal sans affecter le signal de sortie général. Le signal que vous entendez est pris soit avant le réglage PAN (PFL, mono), soit après le Pan et le fader du canal

10. Fader canaux

Pour régler le niveau du canal. Utilisez ce fader pour régler la balance entre les différents canaux.

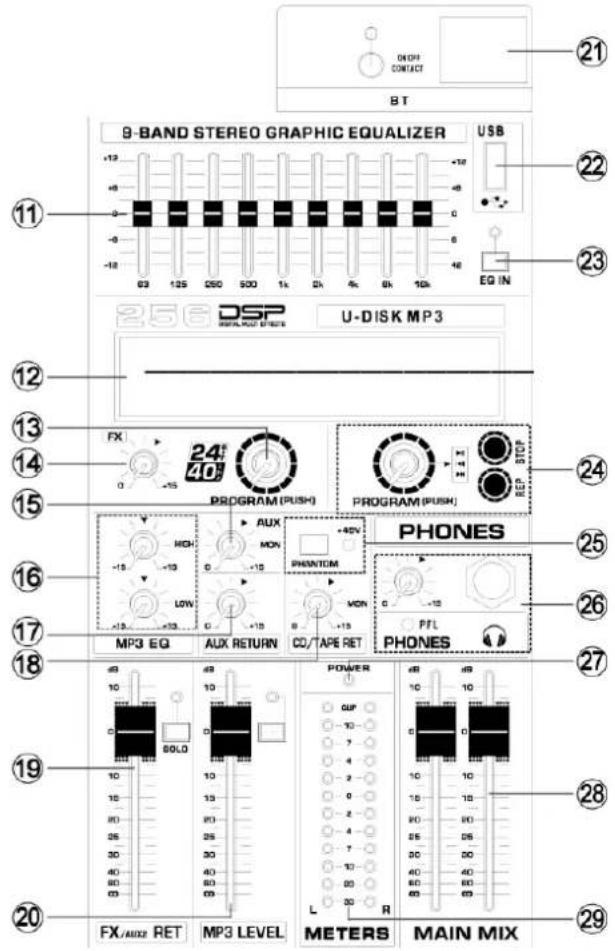

11. Egaliseur graphique stéréo 9 bandes

Pour adapter le son à l'acoustique de la pièce.

12. A. Affichage niveau Effet

Indique le niveau d'effet.

B. Affichage Effet

Indique le type d'effet

C. Fenêtre Mp3 Play

Indique la durée MP3, le titre de la chanson et autre instruction de lecture.

13. Sélecteur

Vous pouvez sélectionner le preset de l'effet en tournant le réglage de programme. L'affichage clignote avec le numéro du preset en cours. Pour rappeler le preset sélectionné, appuyez sur la touche, l'affichage ne brille plus.

14. Réglage FX Output/FX Control

Les prises Aux Send (FX) portent le mixage auxiliaire principal (des commandes FX du canal). Vous pouvez le connecter à un appareil d'effets externe pour traiter le bus FX. Le signal traité peut ensuite être ramené de l'appareil à effets dans les prises stéréo Aux Return.

15. Réglage Aux

Pour régler la sortie Aux.

Egaliseur 2 bandes pour régler le niveau si le lecteur MP3 a deux bandes.

17. Réglage Stereo Aux

Pour régler le niveau auquel le signal reçu aux prises Return (L & R), est envoyé au bus stéréo L/R.

18. Réglage Line In

Pour régler le niveau de signal des prises RCA Ligne (34).

19. Fader FX

Pour gérer le niveau de signal MP3.

21. Fonction BT

Pour téléphone mobile ou tablette. Branchement : appuyez sur l'interrupteur pendant deux secondes ; la LED brille ; utilisez votre téléphone mobile ou tablette et sélectionnez la connexion Bluetooth "MIXER-01".

22. Port USB Port

USB: pour lire depuis un support USB

23. Interrupteur A. EQ

Pour activer l'égaliseur graphique.

24. Réglages MP3/BT

STOP: Appuyez brièvement deux fois pour arrêter la lecture. Pour l'enregistrement, maintenez enfoncé, appuyez deux secondes également pour arrêter l'enregistrement

PREV / NEXT: Bouton de réglage.

PLAY: appuyer pour lire.

REP: pour répéter une voie ou toutes les voies.

Sélecteur

Vous pouvez sélectionner le preset de MP3 en tournant le réglage de programme. L'affichage clignote avec le numéro du preset en cours. Pour rappeler le preset sélectionné, appuyez sur la touche, l'affichage ne brille plus.

25. Alimentation fantôme +48V

Interrupteur pour activer / désactiver l'alimentation fantôme. Si l'interrupteur est sur ON, la table de mixage délivre une alimentation fantôme +48 V à tous les canaux avec entrées XLR. Activez l'interrupteur si vous utilisez un ou plusieurs microphones à condensateur à alimentation fantôme.

Témoin 48 V

La LED rouge brille si l'alimentation fantôme est activée. L'alimentation fantôme est nécessaire pour utiliser des microphones à condensateur.

26. Niveau casque / Room

Pour régler le niveau de sortie du casque.

Casque

Prise casque jack 6,35mm pour brancher un casque.

Témoin PFL

Le témoin PFL brille lorsque la fonction est activée.

27. Témoin Power

Témoin de fonctionnement : brille lorsque l'appareil est allumé.

28. Faders Main Mix

Faders de grande précision pour régler le niveau de sortie du Mix Main.

29. VU-Meter

Affiche le signal de sortie

NOTE: le segment "0" correspond au niveau de sortie nominal. Le témoin Peak brille en rouge lorsque le niveau de la sortie atteint le niveau d'écrêtage.
