Produkttyp	Analoges 12-Kanal-Mischpult
Marke	Power Dynamics
Modell	PDMS1204
Abmessungen (ca.)	48 × 35 × 10 cm
Gewicht (ca.)	6 kg
Stromversorgung	220-240 V AC, 50 Hz, Sicherung 10-16 A
Stromverbrauch	Ca. 50 W
Anzahl Eingangskanäle	12 Kanäle (4 Mikrofon/Line, 8 Line)
Entzerrung pro Kanal	3 Bänder (High, Mid, Low) mit Regelung ±15 dB
Stereo-Grafik-Equalizer	9 Bänder (63 Hz - 16 kHz)
Integrierter Effektprozessor	16 digitale Presets mit FX-Send- und Return-Regelung
Medienplayer	MP3 über USB und Bluetooth (Name "MIXER-01")
Phantomspeisung	+48 V schaltbar für XLR-Eingänge
Hauptausgänge	2 x XLR (Main L/R), 2 x Klinke (Main L/R), 2 x RCA (Record/Zone)
Kopfhörerausgang	Klinke 6,35 mm mit einstellbarem Pegel
Hilfseingänge	Aux Return (L/R) RCA, Aux Send (FX) Klinke
VU-Meter	2 x LED mit 10 Segmenten und Peak-Anzeige
Solo/PFL-Funktion	Solo-Schalter pro Kanal mit Pre-Fader-Hören
Betriebstemperatur	5 °C bis 35 °C (nur Innenbereich)
Wartung und Reinigung	Trockenes, weiches Tuch; keine chemischen Reinigungsmittel oder Aerosole verwenden
Sicherheit	Gehäuse nicht öffnen; nicht Feuchtigkeit aussetzen; Steckdose mit Schutzleiter verwenden
Ersatzteile und Reparierbarkeit	Ausschließlich Originalteile verwenden; Reparatur durch autorisierten Techniker
Allgemeine Informationen	Garantie: 2 Jahre; CE-Zertifizierung; Verpackung für Transport aufbewahren

Häufig gestellte Fragen - PDMS1204 Power Dynamics

Wie schließe ich ein Mikrofon an das PDMS1204 an?

Verwenden Sie einen XLR-Eingang (Kanäle 1 bis 4) für Mikrofone. Wenn Sie ein Kondensatormikrofon verwenden, aktivieren Sie die Phantomspeisung +48 V über den Schalter (25) auf der Rückseite. Stellen Sie den Gain (Trim) ein, um einen optimalen Pegel zu erreichen, ohne dass die Clip-LED aufleuchtet.

Wie verbinde ich ein Telefon über Bluetooth?

Drücken Sie den Bluetooth-Schalter (21) 2 Sekunden lang, bis die LED leuchtet. Aktivieren Sie Bluetooth auf Ihrem Telefon und wählen Sie das Gerät 'MIXER-01' aus. Der Ton wird über den dedizierten Kanal (MP3/BT) wiedergegeben.

Wie stelle ich den 9-Band-Grafik-Equalizer ein?

Drücken Sie den EQ-IN-Schalter (23), um den Grafik-Equalizer zu aktivieren. Verwenden Sie die Schieberegler (11), um die Frequenzen von 63 Hz bis 16 kHz anzupassen. Die Mittelstellung entspricht einem flachen Frequenzgang. Nach oben erhöhen, nach unten verringern.

Wie verwende ich die integrierten Effekte?

Drehen Sie den Programmwähler (13), um einen Effekt (16 Presets) auszuwählen. Die Anzeige blinkt mit der Preset-Nummer. Drücken Sie die Taste zur Bestätigung. Stellen Sie den Effektpegel mit dem FX-Fader (19) und der FX-Regelung (5) jedes Kanals ein.

Warum ist der Ton verzerrt oder die Clip-LED leuchtet?

Die Clip-LED (8) zeigt einen zu hohen Eingangspegel an. Verringern Sie die Trim-Einstellung (1) des betroffenen Kanals. Überprüfen Sie auch, ob der Kanal-Equalizer nicht zu stark angehoben ist. Wenn die Peak-LED des VU-Meters (29) leuchtet, reduzieren Sie den Main-Mix-Fader (28).

Wie reinige ich das Mischpult?

Trennen Sie das Gerät vom Stromnetz. Verwenden Sie ein trockenes, weiches Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals chemische Reinigungsmittel, Aerosole oder Flüssigkeiten. Vermeiden Sie Kontakt mit Schaltern und Potentiometern.

Wie aktiviere ich die Phantomspeisung +48 V?

Lokalisieren Sie den Schalter (25) mit der Bezeichnung 'PHANTOM +48V'. Schalten Sie ihn auf ON. Die rote LED (25) leuchtet zur Bestätigung. Achtung: Aktivieren Sie die Phantomspeisung nur, wenn Sie Kondensatormikrofone verwenden; schließen Sie keine dynamischen Mikrofone an die XLR-Eingänge an, wenn die Phantomspeisung aktiviert ist.

Wie lese ich eine MP3-Datei von einem USB-Stick?

Stecken Sie den USB-Stick in den USB-Port (22). Verwenden Sie die MP3-Steuertasten (24): PLAY zum Starten der Wiedergabe, PREV/NEXT zum Wechseln des Titels, STOP (kurz zweimal drücken) zum Stoppen. Das Display zeigt Dauer und Titel an.

Wie verwende ich die Solo-Funktion (PFL)?

Drücken Sie den Solo-Schalter (9) des gewünschten Kanals. Die entsprechende LED leuchtet. Das Signal dieses Kanals wird dann an den Kopfhörerausgang gesendet und das VU-Meter zeigt seinen Pegel an, ohne das Hauptsignal zu beeinflussen. Verwenden Sie den PFL-PHONES-Regler (26), um den Hörpegel einzustellen.

Wie schließe ich einen externen Effektprozessor an?

Verwenden Sie die Aux-Send (FX)-Anschlüsse (14), um das Signal an den Eingang des externen Geräts zu senden. Die Rückführung erfolgt über die Aux-Return (L/R)-Buchsen (17). Stellen Sie den Rückführpegel mit der Stereo-Aux-Return-Regelung (17) und dem entsprechenden Fader ein.

BEDIENUNGSANLEITUNG PDMS1204 Power Dynamics

Vielen Dank für den Kauf dieses Power Dynamics gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.

• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten. Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

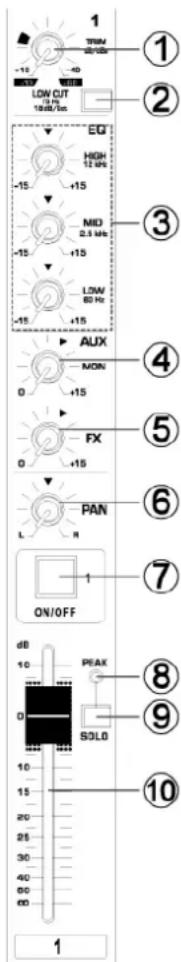

BEDIENELEMENTE

1. Regler TRIM

Um den Eingangssignalpegel einzustellen. Um die beste Balance zwischen dem S/N-Verhältnis und den Dynamikbereich zu erhalten, stellen Sie die Gain so ein, dass die Clip LED (8) leuchtet gelegentlich kurz auf. Der Mikrofoneingang hat ein Einstellungsbereich + 10dB bis +60dB. Die Line-Eingang liegt im Bereich von + 10dB bis 40dB.

2. Schalter Low Out

Druck auf den 75Hz-Schalter aktivieren Sie das Hochpassfilter zum Unterdrücken von tieffrequenten Signalanteilen unter 75Hz.

3. Equalizer

Dieses Drei-Band-Equalizer stellt die hohen, mittleren und tiefen Frequenzbereich des Kanals. Stellen Sie den Wahlschalter auf "O" für die direkte Signal aus Schallquelle. Drehen Sie den Regler im Uhrzeigersinn Frequenz zu erhöhen und biegen Sie rechts zu sacken Frequenz.

4. Regler Aux

Über die Ausspielwege MON und AUX können Signalanteile aus einem oder mehreren Eingangskanälen ausgekoppelt und auf die Nebenausgänge MON und AUX SENDS geleitet werden. Dadurch können Sie unabhängige Mischungen für Bühnenmonitore oder Effektgeräte erstellen. Über die Return-Eingänge STEREO AUX RETURNS können die bearbeiteten Signale wieder in das Mischpult zurückgeführt werden. Alle Ausspielwege sind mono, werden nach dem Equalizer abgegriffen und bieten eine Verstärkung bis zu +15 dB. Mit den AUX-Reglern mischen Sie das Kanalsignal auf den Ausspielweg.

5. Regler FX

Einstellen des Effekt-Signalpegel.

6. Regler Pan

Der Pan-Regler bestimmt die Stereoposition des Kanalsignals. Wenn mit Untergruppen arbeiten, können Sie die Pan-Regler verwenden, um das Signal zu einem Ausgang zuweisen, die Sie zusätzliche Flexibilität in Aufnahmesituationen gibt.

7. Schalter ON/OFF

Schalten Sie diesen Schalter ein, um das Signal an die Master zu senden. Der Schalter leuchtet, wenn er eingeschaltet ist.

8. Peak LED

Diese Peak LED dient als Übersteuerungsanzeige des Kanals. Leuchtet sie permanent, reduzieren Sie die Eingangsverstärkung mit dem Trim-Regler und/oder drehen die Klangregler zurück.

9. Schalter Solo

Mit der Solofunktion können Sie das Monitorsignal auf den Solo-Bus (post-fader und post-mute) oder den PFL-Bus (pre-fader und pre-mute) schalten. Auf diese Weise können Sie ein Kanalsignal abhören, ohne das Hauptausgangssignal zu beeinflussen.

10. Kanalfader

Einstellen des Kanal-Signalpegel. Verwenden Sie diese Fader, die Balance zwischen den verschiedenen Kanälen einzustellen.

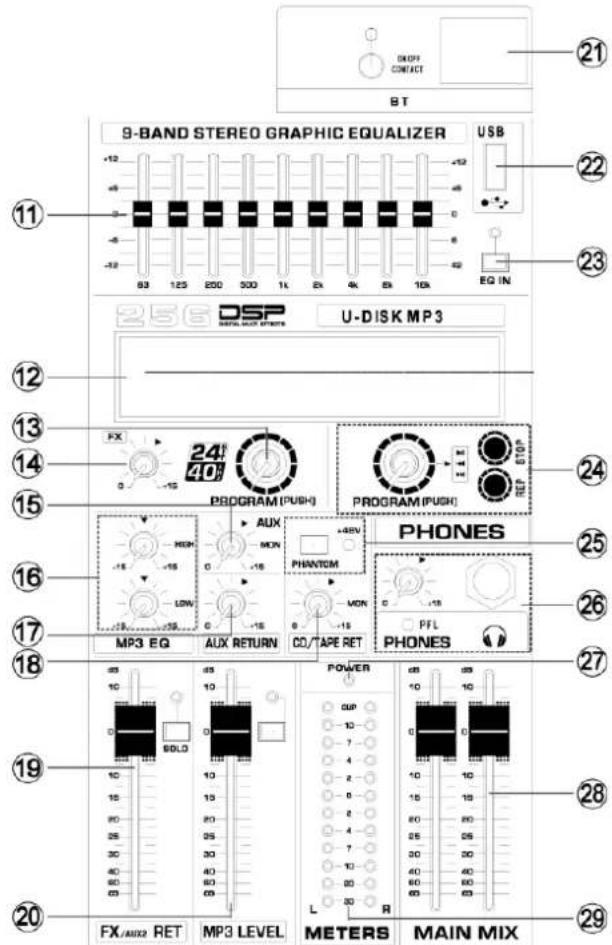

11. 9-Band-Equalizer

Der grafische Stereo-Equalizer können Sie den Klang auf die Akustik des Raumes anzupassen.

12. A. Effekt Anzeige

Zeigen Sie den Effektpegel an Anzeigen das Effektpegel

B. Effekt Anzeige

Digitale Wiedergabe des DSP-Effekts.

C. MP3 Anzeige

Wiedergabe von MP3-Wiedergabezeit, Titel und andere Wiedergabeinformationen.

13. Programmwahl

Dieser Regler dient zur Effektauswahl. Drehen Sie den Regler bis im Display die Presetnummer blinkend angezeigt wird, dann zur Bestätigung den Regler kurz drücken.

14. Regler FX

Einstellung des Effektsignalpegel für den Master FX-Ausgang.

15. Regler Aux

Einstellen Signalpegel Aux-Ausgang.

16. MP3 Equalizer

Die Regler für Höhen und Bässe von MP3-player.

17. Aux return Stereo

Einstellen der Pegel das Signal von den Return (L und R) erhalten hat.

18. Regler Line Ausgang

Einstellen Signalpegel Line-Ausgang.

19. FX Fader

Einstellung des Effekt eingangssignalpegel.

20. Regler Line Eingang

Einstellung Signalpegel Line-Eingang.

21. BT-Funktion

Das Herstellen einer Verbindung mit Handy oder Tablet. Verbindung: Drücken Sie "CONTACT SWITCH" - Taste zwei Sekunden, die LED-Anzeige leuchtet auf. Nutzen Sie Ihr Handy oder Tablet und wählen Sie die BT-Verbindung "MISCHER 01".

22. USB-Anschluss

USB-Anschluss zum Einstecken eines USB Speichergeräts.

23. Schalter EQ

Dieser Schalter aktiviert den graphischen Equalizer.

24. MP3/BT Command

STOP: Drücken Sie kurz die Wiedergabe zu stoppen.

Drücken Sie für zwei Sekunden, um die Aufnahme starten, und drücken Sie 2 Sekunden die Aufnahme zu stoppen. PREV / NEXT: Drehen an der "Programm" Drehknopf.

PLAY: Drücken Sie "Programm" Drehknopf.

REP: wiederholen einen oder alle Tracks.

Programmwahl

Dieser Regler dient zur MP3 auswahl. Drehen Sie den Regler bis im Display die Presetnummer blinkend angezeigt wird, dann zur Bestätigung den Regler kurz drücken.

25. Taste Phantom +48V

Dieser Druckschalter schaltet die Phantomspannung ein- und aus. Wenn der Schalter gedrückt wird, liefert der Mischer + Power 48V Phantom auf alle Kanäle mit XLR-Buschen. Stellen Sie diesen Schalter ein, wenn eine oder mehrere phantomgespeiste Kondensatormikrofone verwenden.

48V Anzeige

Die rote + 48V LED leuchtet, wenn die Phantomspeisung eingeschaltet ist. Für den Betrieb von Kondensatormikrofonen wird Phantomspeisung benötigt.

26. Regler Kopfhörer /Room

Mit diesem Regler bestimmen Sie die Abhörlautstärke für den Kopfhörer und die Monitorausgänge.

Kopfhörer Anschluss

6,3-mm-Klinkenbuchse zum Anschluss eines Stereo Kopfhörers.

PFL Anzeige

Diese LED zeigt an, dass die Pegelanzeige in den PFL-Modus geschaltet ist.

27. Power Anzeige

Diese LED zeigt die Betriebsbereitschaft an.

28. Main Mix Fader

Ausgangspegel einstellen "Main Mix".

29. VU-Meter

Dieses Display zeigt das Ausgangssignal.

Hinweis: Das Segment "0" entspricht dem Nennausgangspegel. Die Peak-Anzeige leuchtet rot, wenn der Ausgang den Clipping-Pegel erreicht.
