PDMS1204 - DJ-apparatuur Power Dynamics - Gratis gebruiksaanwijzing en handleiding

Producttype	Analoge mengtafel 12 kanalen
Merk	Power Dynamics
Model	PDMS1204
Afmetingen (approx.)	48 × 35 × 10 cm
Gewicht (approx.)	6 kg
Voeding	220-240 V AC, 50 Hz, zekering 10-16 A
Stroomverbruik	Ongeveer 50 W
Aantal ingangskanalen	12 kanalen (4 micro/lijn, 8 lijn)
Equaliser per kanaal	3 bands (High, Mid, Low) met regeling ±15 dB
Stereo grafische equalizer	9 bands (63 Hz - 16 kHz)
Ingebouwde effectprocessor	16 digitale presets met FX Send en Return regeling
Mediaspeler	MP3 via USB en Bluetooth (naam "MIXER-01")
Fantoomvoeding	+48 V schakelbaar voor XLR-ingangen
Hoofduitgangen	2 x XLR (Main L/R), 2 x Jack (Main L/R), 2 x RCA (Record/Zone)
Hoofdtelefoonuitgang	Jack 6,35 mm met instelbaar niveau
Hulp ingangen	Aux Return (L/R) RCA, Aux Send (FX) Jack
VU-meter	2 x LED met 10 segmenten en Peak-indicator
Solo/PFL-functie	Solo-schakelaar per kanaal met pre-fader luisteren
Gebruikstemperatuur	5 °C tot 35 °C (alleen binnen)
Onderhoud en reiniging	Droge, zachte doek; vermijd chemicaliën en spuitbussen
Veiligheid	Niet de behuizing openen; niet blootstellen aan vocht; gebruik geaard stopcontact
Onderdelen en repareerbaarheid	Gebruik uitsluitend originele onderdelen; reparatie door erkende technicus
Algemene informatie	Garantie: 2 jaar; CE-certificering; verpakking bewaren voor transport

Veelgestelde vragen - PDMS1204 Power Dynamics

Hoe sluit ik een microfoon aan op de PDMS1204?

Gebruik een XLR-ingang (kanalen 1 tot 4) voor microfoons. Als u een condensatormicrofoon gebruikt, schakel dan de fantoomvoeding +48 V in via de schakelaar (25) op het achterpaneel. Stel de gain (Trim) in voor een optimaal niveau zonder de Clip-LED te laten oplichten.

Hoe verbind ik een telefoon via Bluetooth?

Druk op de Bluetooth-schakelaar (21) gedurende 2 seconden tot de LED brandt. Schakel op uw telefoon Bluetooth in en selecteer het apparaat 'MIXER-01'. Het geluid wordt afgespeeld via het speciale kanaal (MP3/BT).

Hoe stel ik de grafische 9-bands equalizer in?

Druk op de schakelaar EQ IN (23) om de grafische equalizer in te schakelen. Gebruik de schuifregelaars (11) om de frequenties van 63 Hz tot 16 kHz aan te passen. De middenpositie geeft een vlakke respons. Schuif omhoog om te verhogen, omlaag om te verlagen.

Hoe gebruik ik de ingebouwde effecten?

Draai aan de programmaselecteur (13) om een effect te kiezen (16 presets). Het display knippert met het presetnummer. Druk op de knop om te bevestigen. Stel het effectniveau in met de FX-fader (19) en de FX-regeling (5) van elk kanaal.

Waarom is het geluid vervormd of gaat de Clip-LED branden?

De Clip-LED (8) geeft een te hoog ingangsniveau aan. Verlaag de Trim-instelling (1) van het betreffende kanaal. Controleer ook of de equalizer van het kanaal niet te veel is verhoogd. Als de Peak-LED van de VU-meter (29) gaat branden, verlaag dan de Main Mix-fader (28).

Hoe reinig ik de mengtafel?

Koppel het apparaat los. Gebruik een droge, zachte doek om het oppervlak af te vegen. Gebruik nooit chemicaliën, spuitbussen of vloeistoffen. Vermijd contact met schakelaars en potentiometers.

Hoe activeer ik de fantoomvoeding +48 V?

Zoek de schakelaar (25) gemarkeerd 'PHANTOM +48V'. Zet deze op AAN. De rode LED (25) brandt ter bevestiging. Let op: activeer de fantoomvoeding alleen als u condensatormicrofoons gebruikt; sluit geen dynamische microfoons aan op de XLR-ingangen wanneer de fantoomvoeding is ingeschakeld.

Hoe speel ik een MP3-bestand af vanaf een USB-stick?

Steek de USB-stick in de USB-poort (22). Gebruik de MP3-bedieningsknoppen (24): PLAY om af te spelen, PREV/NEXT om van nummer te wisselen, STOP (twee keer kort indrukken) om te stoppen. Het display toont de duur en de titel.

Hoe gebruik ik de Solo (PFL)-functie?

Druk op de Solo-schakelaar (9) van het gewenste kanaal. De bijbehorende LED gaat branden. Het signaal van dit kanaal wordt naar de hoofdtelefoonuitgang gestuurd en de VU-meter toont het niveau, zonder het hoofdsignaal te beïnvloeden. Gebruik de knop PFL PHONES (26) om het luistervolume aan te passen.

Hoe sluit ik een externe effectprocessor aan?

Gebruik de Aux Send (FX)-connectoren (14) om het signaal naar de ingang van het externe apparaat te sturen. De retour van het apparaat gaat via de Aux Return (L/R)-aansluitingen (17). Stel het retourniveau in met de regeling Stereo Aux Return (17) en de bijbehorende fader.

GEBRUIKSAANWIJZING PDMS1204 Power Dynamics

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Laad de accu elke 3 maanden als u het apparaat voor een langere periode niet gebruikt. De batterij kan worden beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolaschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en steek vervolgens de voeding stekker in het stopcontact/wandcontactdoos.

AANSLUITSPANNING

Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

BEDIENELEMENTEN

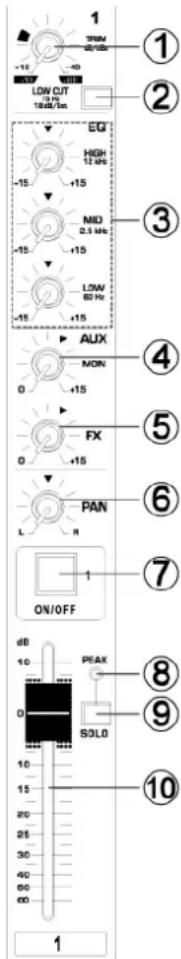

1. TRIM Regelaar

Instellen van het ingangssignaalniveau. Om de beste balans tussen de S/N-ratio en het dynamische bereik te krijgen, stel de gain zodanig in dat de clip-indicator (8) zo af en toe kortstondig oplicht. De microfooningang heeft een instelbaarheid van+10dB tot +80dB. De lijningang heeft een bereik van +10dB tot -40dB.

2. Low Out Schakelaar

In- en uitschakelen van HPF. Zodra de HPF is ingeschakeld worden de frequenties onder 75Hz uitgefilterd.

3. Equalizer

Deze drie-bands equalizer past het hoge, midden en lage frequentiebereik aan van het kanaal. Stel de knop in op stand "O" voor rechtstreekse signaal vanaf geluidsbron. Draai de knop naar rechts om frequentie te versterken en draai naar rechts om frequentie te verzakken.

4. Aux Regelaar

Monitor en effect signalen worden gestuurd via één of meerderen kanalen, genaamd Bussignaal. Deze bussignaal wordt gestuurd naar Aux Send connectoren (voor monitoring: Mon Out) voor bijvoorbeeld een monitor luidspreker of effect processoren. Zo kunt u onafhankelijke mixen voor podiummonitoren of effecten processors maken. Via de return ingangen kunnen de signalen opnieuw het mengpaneel binnen komen. Alle monitor- en effectsignalen zijn mono, worden na de equalizer versterkt tot +15dB.

5. FX Regelaar

Instellen van het effect signaalniveau.

6. PAN Regelaar

De Pan-regelaar bepaalt de stereopositie van het kanaalsignaal. Bij het werken met subgroepen, kunt u de Pan-regelaar gebruiken om het signaal toe te wijzen aan één uitgang, die u extra flexibiliteit in opnamesituaties geeft.

7. ON/OFF Schakelaar

Druk deze schakelaar in om het signaal naar de master te sturen. De drukschakelaar zal oplichten zodra deze is ingeschakelt.

8. Peak LED

De Peak-LED zal oplichten wanneer het ingang signaal te hoog is. Indien dit het geval is, reduceer de Trim regelaar en indien nodig, controleer dan de instelling van het kanaal EQ.

9. Solo Schakelaar

De solo schakelaar wordt gebruikt om het kanaalsignaal naar de Solo-bus (Solo In Place) of naar de PFL bus (Pre Fader Listen). Zo kunt u een kanaalsignaal te voorluisteren zonder effect van main-signaal.

10. Kanaal Fader

Instellen van het kanaalsignaalniveau. Gebruik deze faders om het evenwicht tussen de verschillende kanalen aan te passen.

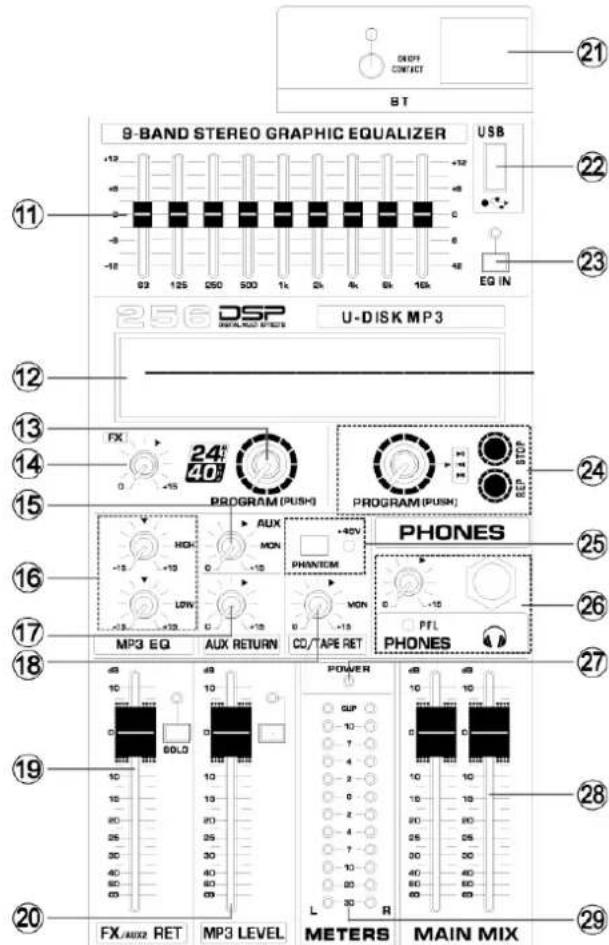

11. 9- Bands Equalizer

De grafische stereo-equalizer kunt u het geluid aan te passen aan de akoestiek van de ruimte.

12. A. Effect Display

Weergave van effect niveausterkte.

B. Effect Display

Digitale weergave van het DSP-effed

C. MP3 Display

Weergave van MP3 afspeeltijd, titel en ander afspeel informatie.

13. Programma keuze

U kunt het gewenste effect selecteren door aan "Program" draaiknop te draaien. In het display knippert het huidige effect-nummer. Om geselecteerde effect opnieuw op te roepen, druk op de knop en het knipper zal stoppen.

14. FX Control

Instellen van het effect signaalniveau voor de master FX uitgang.

15. Aux Regelaar

Instellen van signaalniveau Aux-uitgang.

16. MP3 EQ

De twee-band equalizer stelt de hoge en lage frequentiebereik in van MP3/BT-speler.

17. Aux return Stereo

Regelt het niveau waarop het signaal ontvangen wordt van de Return connectoren (L en R).

18. Lijn Ingang Regelaar

Instellen van signaalniveau lijn ingang.

19. FX Fader

Instellen van het effect ingang signaalniveau.

20. MP3 Fader

Instellen van het signaalniveau MP3 kanaal.

21. BT-Functie

Verbinding tot stand brengen met mobiele telefoon of tablet.

Verbinden: Druk op "CONTACT SWITCH"- toets voor twee seconden, de LED indicator zal oplichten. Gebruik uw mobiele telefoon of tablet en kies de BT-verbinding "MIXER-01".

22. USB Poort

Sluit uw USB-apparaat aan op deze poort om muziek met MP3-formaat af te spelen.

23. EQ Schakelaar

In-/uitschakelen van 9-bands equalizer.

24. MP3/BT Command

STOP: Druk kortstondig om afspelen te stoppen. Druk twee seconden voor opname starten en druk nogmaals twee seconden om opname te stoppen.

PREV / NEXT: Draai aan "Program" draaiknop.

PLAY: Druk op de "Program" draaiknop

REP: Herhalen van één of alle muzieknummers.

Programma keuze

U kunt het gewenste MP3 selecteren door aan "Program" draaiknop te draaien. In het display knippert het huidige effect-nummer. Om geselecteerde effect opnieuw op te roepen, druk op de knop en het knipper zal stoppen.

25. Phantom +48V

Deze drukschakelaar schakelt de fantoomvoeding aan en uit. Als de schakelaar wordt ingedrukt levert het mengpaneel +48V fantoomvoeding aan op alle kanalen die XLR ingangen hebben. Zet deze schakelaar aan bij het gebruik van één of meerdere fantoom gevoede condensatormicrofoons.

48V Indicator

De rode +48V LED zal oplichten zodra fantoomvoeding is ingeschakeld. Fantoomvoeding is noodzakelijk bij condensator microfoons.

26. Hoofdtelefoon Regelaar

Gebruik deze regelaar om het uitgangsniveau van de hoofdtelefoon en Room aan te passen.

Hoofdtelefoon ingang

6.3mm uitgang connector voor het aansluiten van hoofdtelefoon.

PFL indicator

Bij uitgangssignaal op hoofdtelefoonaansluiting zal de PFL LED indicator gaan oplichten.

27. Power indicator

Deze indicator zal oplichten zodra het mengpaneel is ingeschakeld.

28. Main Mix Fader

Instellen van het uitgang signaalniveau "Main Mix".

29. VU Meter

Dit display geeft het uitgaande signaal weer.

Opmerking: De "0" segment komt overeen met de nominale uitgangsniveau. De rode piek-indicator zal oplichten wanneer de uitgangsignaal het clipping niveau heeft bereikt.
