ACCVDP02 - Interphone CHACON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Gâche électrique pour interphone
Marque	Chacon
Modèle	ACCVDP02
Tension d'alimentation	12 V CC
Courant nominal	1 A
Mode de fonctionnement	Normalement fermé (NF), déverrouillage par impulsion électrique
Angle d'ouverture de porte	90°
Force de maintien	250 kg
Types de portes compatibles	Bureaux, inox, acier, bois, coupe-feu, accès publics
Câblage avec visiophone	Raccordement direct sur poste externe compatible
Câblage sans visiophone	Diode de protection montée en parallèle sur la borne
Distance entre pêne et gâche (ouverture)	1-2 mm
Distance entre plaque frontale et gâche (fermeture)	3-5 mm
Fonction temporisation	Non
Protection électrique	Diode de protection contre les retours de courant
Conformité environnementale	Directive DEEE 2002/96/CE
Réparabilité	Pièces non spécifiées, contacter le fabricant
Entretien	Maintenir les distances d'installation pour un fonctionnement optimal

FOIRE AUX QUESTIONS - ACCVDP02 CHACON

Quelle est la tension d'alimentation de la gâche ACCVDP02 ?

La tension d'alimentation est de 12 V CC avec un courant nominal de 1 A.

Comment câbler la gâche sans visiophone ?

Vous devez raccorder une diode de protection en parallèle sur la borne. Pour le signal NO, utilisez les fils vert et bleu ; pour le signal NC, utilisez les fils vert et jaune.

Quelle est la différence entre les modèles ACCVDP01 et ACCVDP02 ?

L'ACCVDP02 est la version longue avec un courant nominal de 1 A, tandis que l'ACCVDP01 (courte) nécessite 800 mA.

Quels types de portes sont compatibles avec cette gâche ?

Elle convient aux portes de bureaux, en inox, acier, bois, coupe-feu et d'accès publics.

Comment régler l'ouverture et la fermeture de la porte ?

Pour une ouverture correcte, respectez un écart de 1-2 mm entre le pêne et la gâche. Pour la fermeture, l'écart entre la plaque frontale et la gâche doit être de 3-5 mm.

La gâche a-t-elle une fonction de temporisation ?

Non, cette gâche n'a pas de fonction de temporisation. Le déverrouillage est immédiat lors de l'impulsion électrique.

Quelle est la force de maintien de la gâche ?

La force de maintien est de 250 kg, avec une résistance aux chocs adaptée.

Puis-je utiliser cette gâche avec un visiophone ?

Oui, elle se branche directement sur un poste externe compatible avec le produit.

Comment recycler le produit en fin de vie ?

Ce produit est conforme à la directive DEEE 2002/96/CE. Contactez les autorités locales pour le recyclage.

Quelles précautions prendre lors de l'installation ?

Utilisez une alimentation et des câbles de qualité pour éviter une puissance insuffisante. Lisez attentivement la notice avant l'installation.

MODE D'EMPLOI ACCVDP02 CHACON

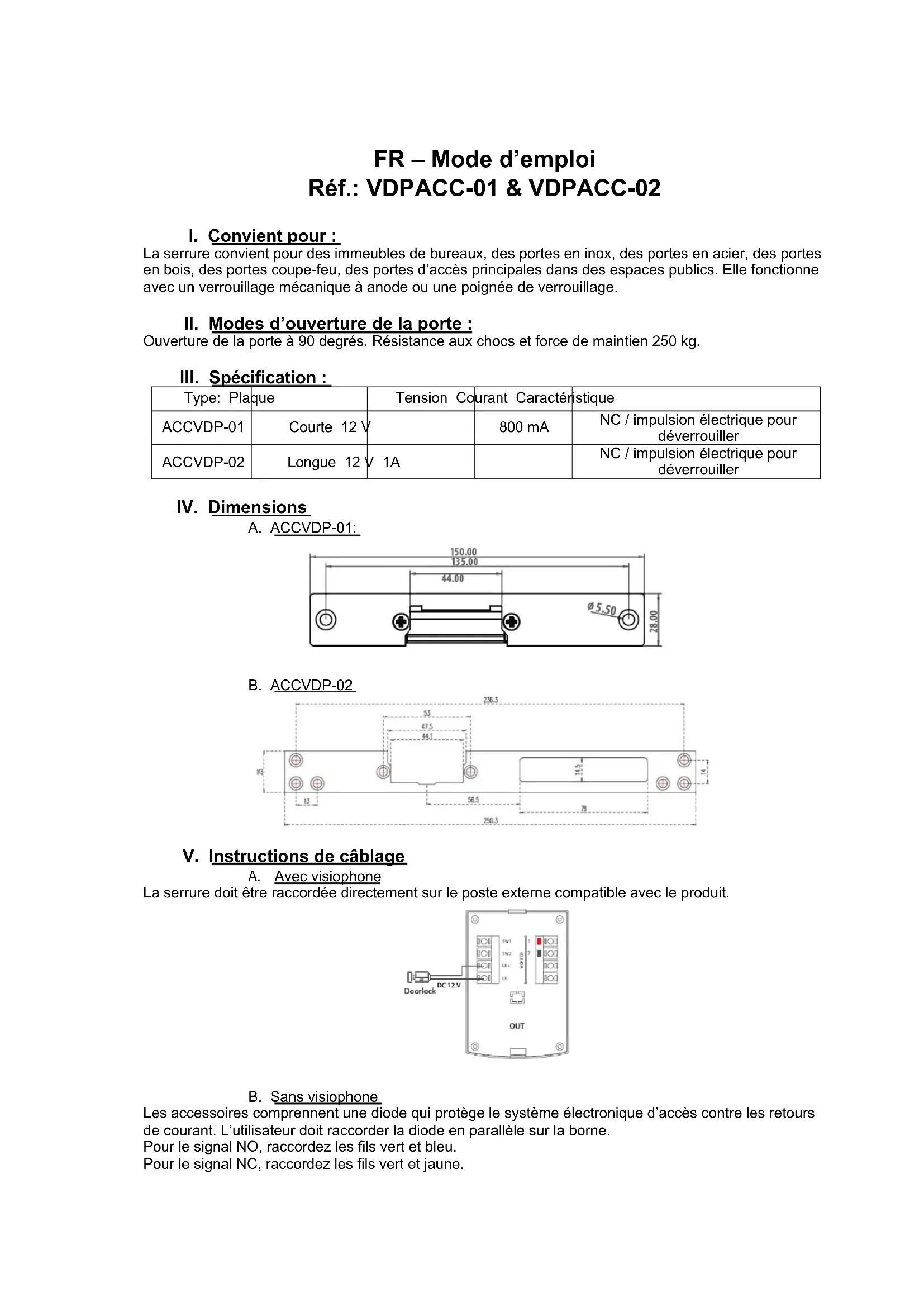

FR - Mode d'emploi Réf.: VDPACC-01 & VDPACC-02

I. Convient pour: La serrure convient pour des immeubles de bureaux, des portes en inox, des portes en acier, des portes en bois, des portes coupe-feu, des portes d'accès principales dans des espaces publics. Elle fonctionne avec un verrouillage mécanique à anode ou une poignée de verrouillage.
II. Modes d'ouverture de la porte : Ouverture de la porte à 90 degrés. Résistance aux chocs et force de maintien 250 kg.

III. Spécification :

Type: Plaque		Tension Courant Caracteristique
ACCVDP-01	Courte 12 V	800 mA	NC / impulsion électrique pour déverrouiller
ACCVDP-02	Longue 12 V 1A		NC / impulsion électrique pour déverrouiller

IV. Dimensions

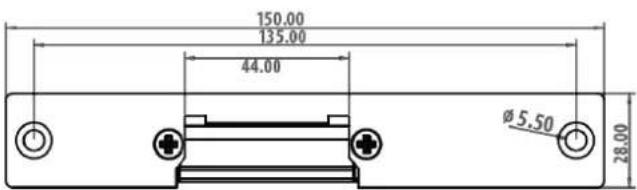

A. ACCVDP-01:

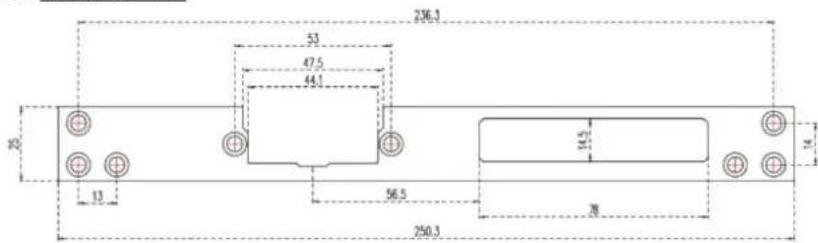

B. ACCVDP-02

V. Instructions de câblage

A. Avec visiophone

La serrure doit être raccordée directement sur le poste externe compatible avec le produit.

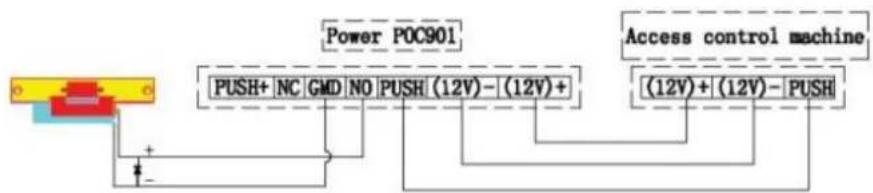

B. Sans visiophone

Les accessoires complrenn une diode qui protège le système électronique d'accès contre les retours de courant. L'utilisateur doit raccorder la diode en parallèle sur la borne.

Pour le signal NO, raccordez les fils vert et bleu.

Pour le signal NC, raccordez les fils vert et jaune.

VI. Remarque :

Avant d'installer la serrure à cathode, lisez attentivement ces instructions afin de s'assurer que la serrure fonctionne correctement. Choisissez un système d'alimentation électrique et des cables de qualité, afin d'éviter que la puissance de la serrure ne soit pas suffisante à cause d'une mauvaise alimentation électrique.

Cette serrure n'a pas de fonction de temporisation.

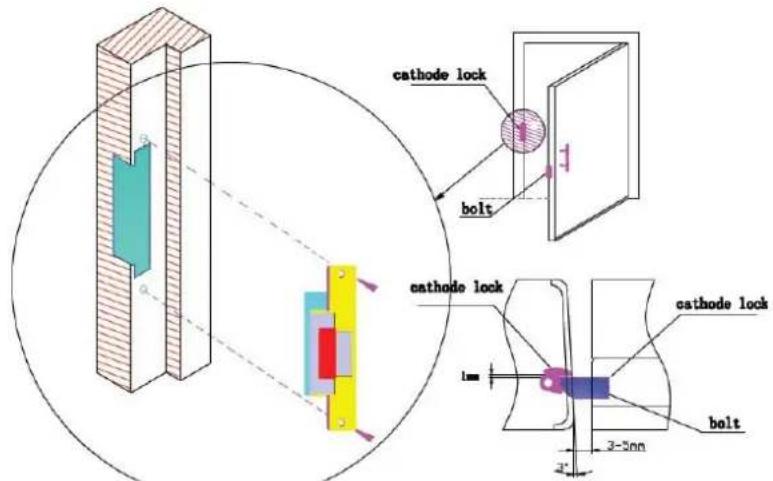

VII. Schéma d'installation :

VIII. Note d'installation

Pour Maintenir une ouverture correcte de la porte, respectez une distance de 1-2 mm entre les boulons de la cathode et de l'anode de la serrure.

Pour maintainir une fermetre correcte de la porte, respectez une distance de 3-5 mm entre la plaque frontale de la cathode et l'anode de la serrure.

IX. Symboles

Ce produit doit être traité conformément à la directive Européenne 2002/96/EC dans le but d'être recyclé ou démonté pour minimiser son impact sur l'environnement. Pour davantage d'informations, veuillez contacter les autorités locales ou régionales.

Courant Continu (DC)
