Type de produit	Visiophone (interphone vidéo) avec moniteur LCD et caméra
Marque	Chacon
Modèle	34844
Alimentation	Entrée AC 230V / 50Hz, sortie DC 13.5V / 0.8A via adaptateur
Consommation électrique	Veille < 2W, activé < 8.5W
Écran	Écran TFT LCD 4 pouces, résolution 800×480 pixels
Caméra extérieure	Capteur CMOS couleur 1/4", résolution 640×480 pixels
Indice de protection (extérieur)	IP44
Dimensions unité extérieure	130 mm (H) x 90 mm (L) x 24,5 mm (P)
Poids unité extérieure	200 g
Dimensions unité intérieure	120 mm (H) x 130 mm (L) x 15 mm (P)
Poids unité intérieure	360 g
Température de fonctionnement	0 °C à 50 °C
Température de stockage	-25 °C à 70 °C
Longueur de câble recommandée	Jusqu'à 50 m avec section 0,50 mm² ; de 50 à 100 m avec section 1 mm²
Durée de communication	100 secondes maximum
Sélection de mélodies	10 mélodies disponibles
Ouverture de porte	Contact 12V pendant 5 secondes
Ouverture de portail	Contact sec pendant 1 seconde
Fonctions principales	Appel, monitoring, interphone, ouverture porte/portail, caméra additionnelle
Réglages	Luminosité, contraste, couleur, volume d'appel, volume d'interphone, mélodie
Entretien et nettoyage	Chiffon doux, éviter les liquides corrosifs et volatils
Sécurité	Fixer l'adaptateur au mur, éviter les sources de chaleur et l'humidité
Service après-vente	Hotline Belgique : 0900/51.100, email : [e-mail]
Recyclage	Conforme à la directive DEEE, ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - 34844 CHACON

Comment brancher l'unité intérieure et extérieure ?

Suivez le schéma de branchement : reliez les borniers entre les deux unités. Utilisez un câble de section adaptée (0,5 mm² jusqu'à 50 m, 1 mm² jusqu'à 100 m). Assurez-vous que l'adaptateur secteur est bien fixé au mur.

Comment régler la luminosité ou le volume de l'écran ?

Appuyez sur le bouton MENU en mode veille ou actif. Utilisez les touches de navigation pour sélectionner l'option (luminosité, contraste, couleur, volume appel, volume interphone, mélodie). Ajustez avec les touches + et -.

Que faire si l'image est floue ?

Vérifiez d'abord la luminosité ambiante : si elle est trop faible, l'image peut être sombre. Réglez la luminosité dans le menu. Nettoyez la lentille de la caméra avec un chiffon doux. Évitez les rayons directs du soleil sur la caméra.

Pourquoi la voix n'est-elle pas audible lors d'un appel ?

Vérifiez la connexion entre l'unité intérieure et la caméra. Augmentez le volume d'interphone dans le menu. Si le problème persiste, le câblage peut être défectueux.

Comment utiliser la fonction de surveillance (monitoring) ?

En mode veille, appuyez sur le bouton VOIR. L'écran affiche l'image de la caméra extérieure. Vous pouvez entendre mais pas parler. Pour quitter, réappuyez sur VOIR ou attendez 100 secondes (arrêt automatique).

Comment ouvrir la porte ou le portail ?

En mode interphone (après un appel ou en surveillance), appuyez sur le bouton OUVERTURE PORTE pour déverrouiller la porte (5 secondes) ou sur le bouton OUVERTURE PORTAIL pour le portail (1 seconde).

Puis-je ajouter une deuxième caméra ?

Oui, une caméra additionnelle peut être connectée sur le bornier Y B W R. En mode veille, appuyez sur le bouton CAMÉRA ADDITIONNELLE pour visualiser son image. Réappuyez pour sortir.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez jamais de liquides, détergents ou diluants corrosifs. Nettoyez délicatement la caméra et l'écran pour éviter les rayures.

Quelle est la durée de communication maximale ?

La durée maximale d'une conversation en mode interphone est de 100 secondes. L'appareil raccroche automatiquement après ce délai ou si vous appuyez sur RACCROCHER.

Où jeter les piles usagées et l'appareil en fin de vie ?

Ne jetez pas l'appareil ni les piles avec les ordures ménagères. Déposez les piles usagées dans un point de collecte prévu à cet effet. L'appareil doit être recyclé conformément à la directive DEEE. Contactez votre mairie ou le service client Chacon pour plus d'informations.

MODE D'EMPLOI 34844 CHACON

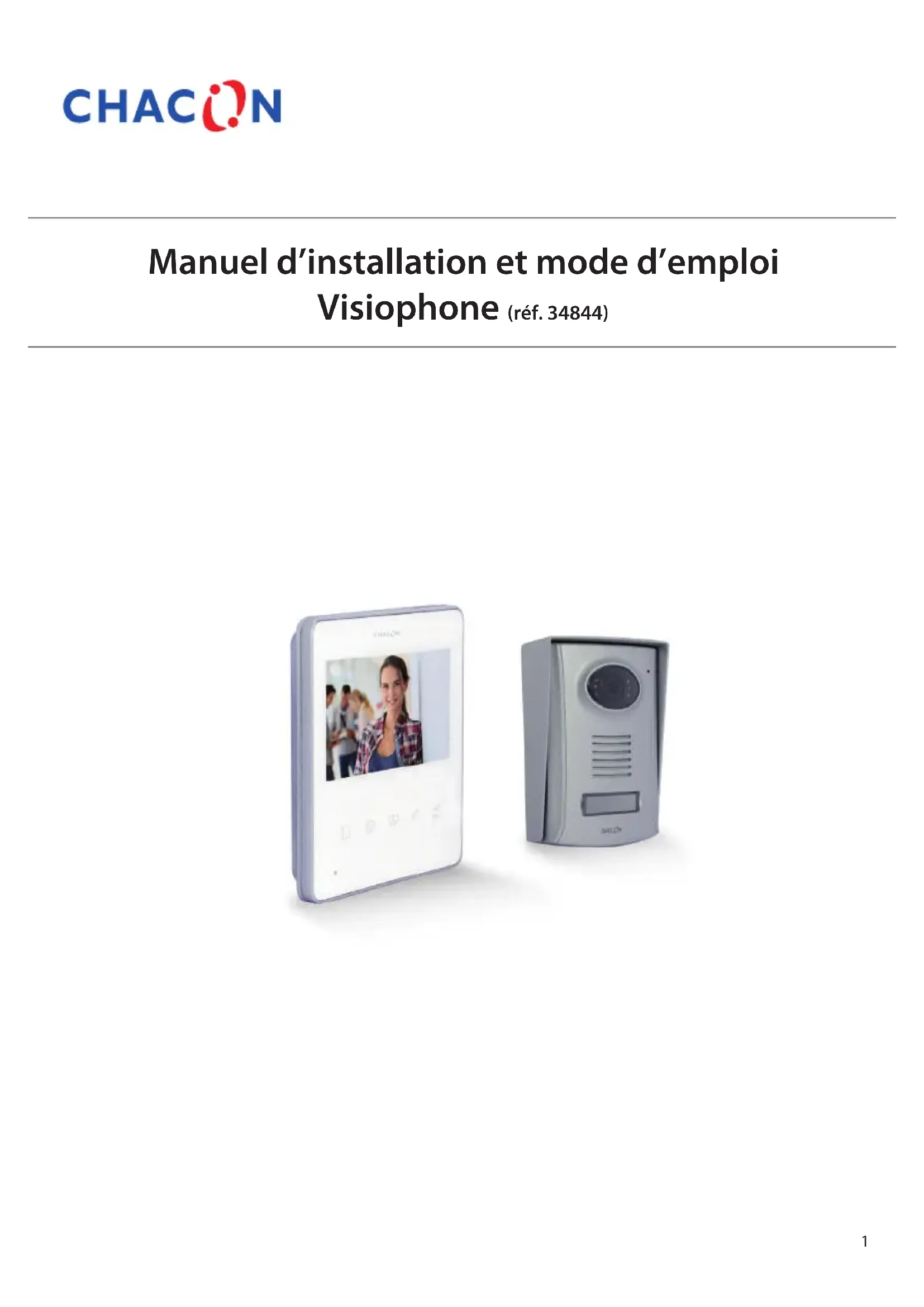

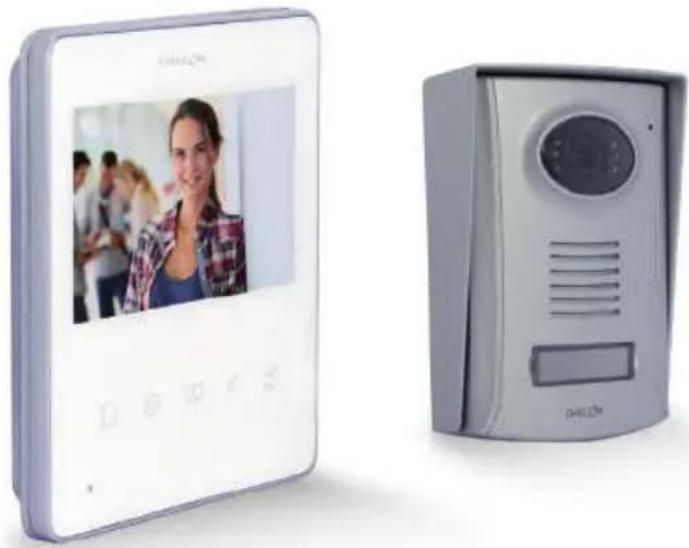

Manuel d'installation et mode d'emploi Visiophone (réf. 34844)

Lisez attentivement les instructions avant d'utiliser l'appareil

Merci d'utiliser ce produit.

Ce produit contient un moniteur LCD et une caméra extérieure.

Son installation et son entretien sont très simples

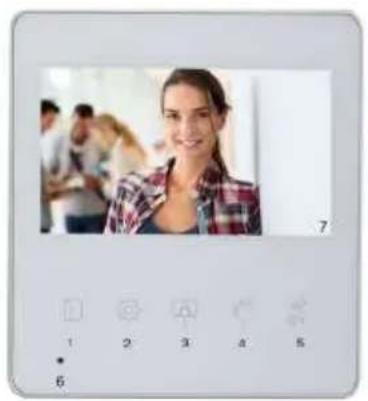

1. Unité intérieure

1. Bouton d'ouverture de porte
2. Menu
3. Voir/Raccrocher/Navigation menu
4. Décrocher/Navigation menu/Intercom
5. Bouton d'ouverture portail/ Caméra additionnelle
6. Microphone
7. Ecran LCD

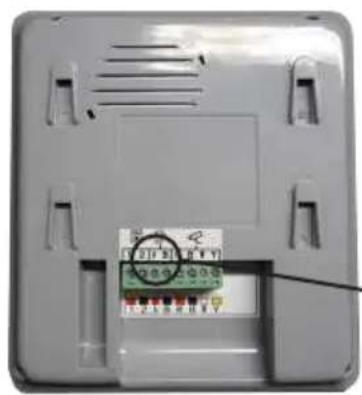

1. Haut-parleur

2. Alimentation DC 13,5V - 0.8A

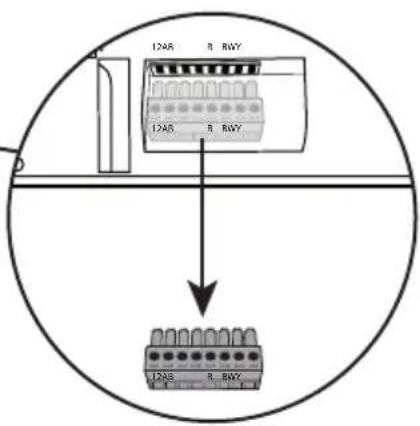

3. Bornier de connection

1. Microphone
2. Caméra
3. Haut-parleur
4. Bouton sonnette/portenom
5. Senseur de luminosité
6. Bornier de connection

1. Trouvez un emplacement convenable.
2. Installez la plaque d'installation pour le moniteur.
   A: Percez un trou dans le mur, insérez les chevilles.
   B: Serrez les vis.
3. Branchez le câblage.
4. Installez l'unité principale sur le côté arrière de la plaque d'installation

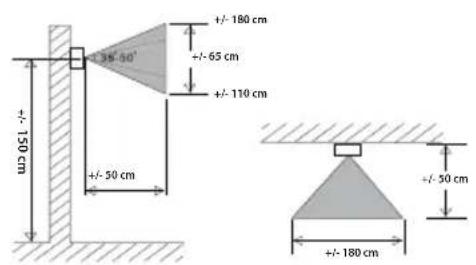

2. Unité extérieure

+/- 150 cm +/- 50 cm +/- 60° +/- 180 cm +/- 65 cm +/- 110 cm +/- 50 cm +/- 180 cm

1. Dévissez la vis inférieure, en dessous de l'unité extérieure.
2. Installez la plaque de protection de l'unité extérieure.
   A: Percez un trou dans le mur, insérez les chevilles.
   B: Serrez les vis.
3. Branchez le câblage.
4. Installez l'unité principale sur la plaque de protection.
5. Revissez la vis inférieure, en dessous de l'unité extérieure.

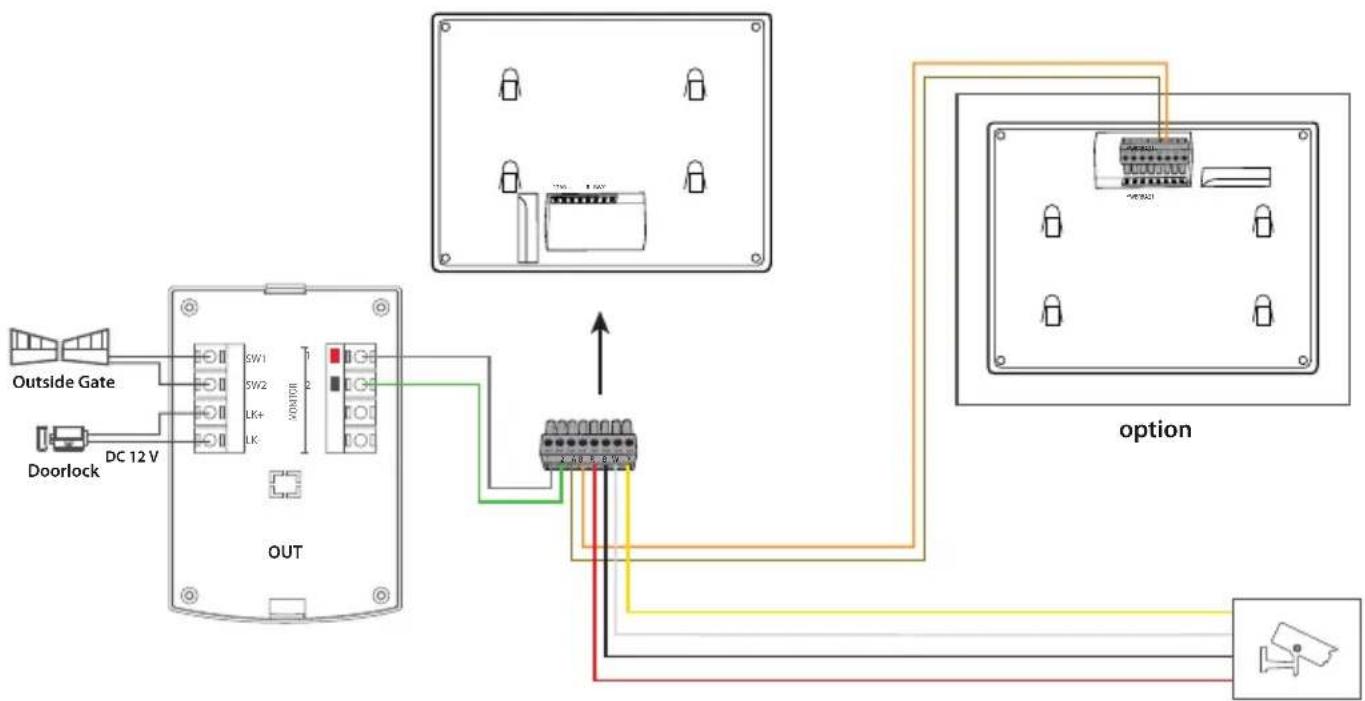

3. Schéma de branchement

FONCTIONNEMENT DE L'APPAREIL

Fonction d'appel

1. En mode veille, lorsque l'on appuie sur le bouton sonnette de l'unité extérieure, le moniteur intérieur sonne, l'écran s'allume et le visiteur peut être vu sur le moniteur intérieur.
2. Lorsque l'unité extérieure est activée, si personne ne répond, l'appareil raccroche automatiquement après 12 secondes.
3. Lorsque l'unité extérieure est activée, appuyez sur la touche «Décrochez», la sonnerie du moniteur s'arrête et passe en mode interphone (temps de parole est de maximum 100 secondes). Si vous souhaitez mettre fin à l'appel, appuyez sur «Raccrocher», le moniteur entre en mode veille (l'appareil, raccroche automatiquement après 100 secondes).

Fonction monitoring «surveillance»

1. En mode veille, appuyez sur le bouton «VOIR» pour regarder, surveiller, ce qui se passe à l'extérieur via votre unité extérieur. Remarque: dans ce mode «monitoring», vous pouvez entendre ce qui se passe mais pas répondre.
2. Pour sortir du mode «monitoring», réappuyez sur le bouton «VOIR» (l'appareil se met en veille automatiquement après 100 secondes).

Fonction interphone (possibilité de connecter plusieurs moniteurs)

1. En mode veille, appuyez sur le bouton « BOUTON INTERPHONE » Ⓔ , du moniteur principal, les 2 moniteurs sonneront pendant 6 secondes et s'arrêteront automatiquement.
2. En mode veille, appuyez sur le bouton « BOUTON INTERPHONE », du moniteur principal, les 2 moniteurs sonneront pendant 6 secondes et s'arrêteront automatiquement.

FR

Fonction ouverture de porte

1. En mode interphone, appuyez sur le bouton «OUVERTURE PORTE» ☐, le temps d'ouverture est de 5 secondes.
2. En mode interphone, appuyez sur le bouton «OUVERTURE PORTAIL», le temps d'ouverture est de 1 secondes.

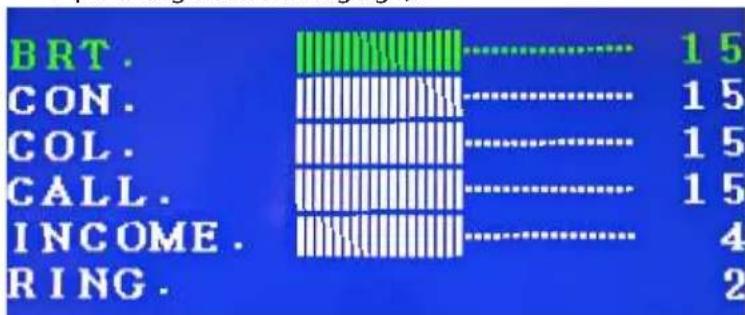

Réglage de l'appareil

1. En mode activation ou veille, appuyez sur le bouton «MENU», pour régler la luminosité, le contraste, la couleur, le volume d'appel, le volume d'interphone et la sélection de la mélodie (via le bouton «MENU», pour sélectionner l'option de réglage, puis via les touches «NAVIGATION» appuyez sur pour diminuer et sur pour augmenter le réglage).

Options de l'appareil

• Lorsque le moniteur est activé via le bouton sonnette ou via le moniteur, le porte nom s'illumine.
• En mode veille, le porte nom s'illumine automatiquement la nuit et s'éteint le jour.

2. Option caméra additionnelle :

- Une caméra additionnelle peut être connectée sur le bornier Y B W R (voir schéma de branchement). Cette caméra permet d'avoir un deuxième angle de vue.

• En mode veille, appuyez sur le bouton «CAMERA ADDITIONNELLE» pour regarder, surveiller, ce qui se passe à l'extérieur via votre caméra additionnelle.
• Pour sortir du mode caméra additionnelle, réappuyez sur le bouton «CAMERA ADDITIONNELLE» (l'appareil ne se met pas en veille automatiquement).

Dépannage

1. La voix n'est pas audible lors de l'appel.

A: La connexion entre le moniteur et la caméra a été coupée. / B: Le volume est trop bas.

1. L'image est floue.

A: La luminosité est si basse que l'image n'est pas visible. / B: Configurez la luminosité.

1. L'ouverture n'est pas possible.

Le câble n'est pas branché ou il s'est produit un court-circuit.

SPÉCIFICATIONS

1. GENERAL
Type d'interphone 2 fils mains libres
Températures de fonctionnement 0°C~50°C
Température de stockage -25°C~70°C
Longueur et section de cable de 0 à 50m / section: 0.50 mm2
	de 50m à 100m / section: 1 mm2
Type de protection (unité extérieure) IP44
2. SPECIFICATIONS
Tension de fonctionnement Input: AC 230V / 50Hz
Output: DC 13.5V / 0.8A
Consommation Veille<2W, Activé<8.5W
Nombre de mélodies 10
Durée de parole 100 secondes
Fréquence audio 400 ~ 3400Hz
Type d'écran 4" digital TFT LCD
Résolution écran	800RGB×480
Type de caméra	Color CMOS 1/4
Résolution caméra	640 x 480 Pixels
Entée Vidéo	CVBS 1VP-P/75Ω
Ouverture de porte	12V (5 secondes)
Ouverture de portail	Contact sec (1 secondes)
3. DIMENSIONS ET POIDS
Unité extérieure	130 mm (H) x 90 mm (L) x 24,5 mm (P) / 200 gr
Unité intérieur	120 mm (H) x 130 mm (L) x 15 mm (P) / 360 gr
Adaptateur	120 gr

NOTE!

1. Dans cette notice, nous nous efforçons de vous fournir les informations les plus précises et appropriées concernant nos produits. Cependant, il pourrait exister de petites différences entre les descriptions et le produit luimême (la forme et les couleurs se trouvant parmi les spécifications du produit lui-même).
2. Notez que nos produits et leurs détails sont continuellement actualisés et complétés par de nouveaux éléments. Un tel contenu peut être modifié sans avertissement antérieur.

AVERTISSEMENT

• N'installez pas l'unité intérieure dans un endroit exposé à des températures ou une humidité élevées ou près d'un téléviseur.
• Utilisez un chiffon doux pour nettoyer la caméra et l'écran pour une meilleure vue. Évitez d'utiliser des liquides,
  détergents et diluants corrosifs et volatiles.
• Ne lancez rien sur les unités.
• Pour une meilleure vue, évitez les rayons directs du soleil sur la caméra.
• Ne lancez rien sur les unités.
• Pour une meilleure vue, évitez les rayons directs du soleil sur la caméra.

\* Attention

- Pour éviter tout dégât, fixez l'adaptateur au mur conformément aux instructions.

- Gardez un fonctionnement pratique pour la prise de courant.

- Pour éviter tout dégât, fixez l'adaptateur au mur conformément aux instructions. - Gardez un fonctionnement pratique pour la prise de courant.

CE

Service assistance téléphonique :

BE: 0900/51.100

[e-mail]

www.chacon.be

FR

Recyclage

Ce symbole soutient le traitement sélectif des déchets d'équipements électriques et électroniques (WEEE). Cela signifie que ce produit doit être traité conformément à la directive Européenne 2002/96/EC dans le but d'être recyclé ou démonté pour minimiser son impact sur l'environnement. Pour davantage d'informations, veuillez contacter les autorités locales ou régionales.

Les produits électroniques non inclus dans le processus de traitement sélectif sont potentiellement dangereux pour l'environnement et la santé humaine dû à la présence de substances dangereuses.

Élimination de piles jetables et rechargeables usagées

L'utilisateur est légalement tenu (par la réglementation sur les piles) de rendre les piles jetables et rechargeables usagées. Jeter des piles usagées dans les déchets ménagers est interdit ! Les piles jetables et rechargeables contenant des substances dangereuses sont identifiées par une poubelle sur roues barrée. Ce symbole indique que le produit en question ne peut être jeté aux ordures ménagères. Les symboles chimiques pour les substances dangereuses respectives sont Cd = cadmium, Hg = mercure, Pb = plomb.

Vous pouvez déposer gratuitement vos piles jetables et rechargeables usagées dans l'un des points de récolte de votre commune, dans nos magasins ou dans des points de vente de piles jetables et rechargeables. Ainsi, vous remplirez vos obligations légales et contribuerez à protéger l'environnement !
