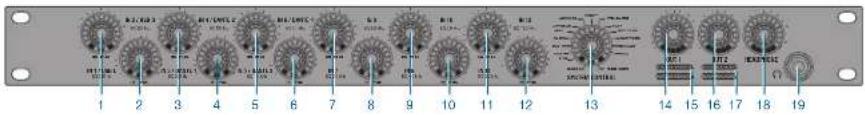

5.3 Face avant : Description des contrôle 141

5.3.1 Régulateurs rotatifs des canaux d'entrée 141
5.3.2 Mode de fonctionnement/SYSTEM CONTROL 142
5.3.3 Régulateurs rotatifs des sorties stéreo 142
5.3.4 Contrôle de niveau des sorties stéreo 142
5.3.5 Sortie Casque stereo 142

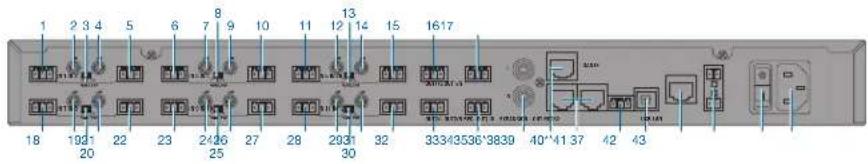

5.4 Face arrêté : Description des contrôles 143
5.4.1 Canaux d'entree 144

5.4.2 Régulateur de gain 145
5.4.3 Alimentation fantôme 145
5.4.4 Canal de sortie de somme stéreo 147
5.4.5 Sortie Enregistrement stereo 147
5.4.6 Commandesérielle (RS232) 148
5.4.7 Prise USB 148
5.4.8 Prise LAN 149
5.4.9 Mise en cascade de systèmes 149
5.4.10 Réseau DanteTM 150
5.5 Algorithme Automix 150
5.5.1 Adaptation de niveau dynamique 151
5.5.2 Best Mic On 151
5.5.3 Detection de bruit 151

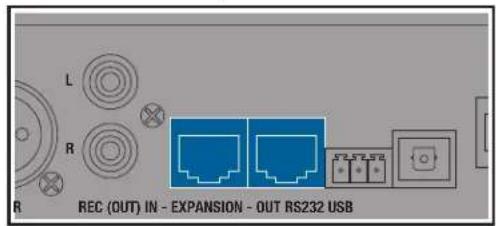

5.6 Mise en cascade de systèmes 151

6 MONTAGE ET RACCORDEMENT 153

6.1 Montage 153
6.2 Mettre les systèmes en cascade (option) 153
6.3 Brancher les microphones et instruments 153
6.4 Brancher le système sur le courant 154

7 DESCRIPTION DU

FONCTIONNEMENT 155

7.1 Manipulation 155
7.2 Utilisation des réguleurs rotatifs 155
7.2.1 Affichage du niveau audio et de la fonction VU 156
7.3 SYSTEM CONTROL 156
7.3.1 Fonctions du SYSTEM CONTROL 156
7.3.2 Fonctions des canaux d'entrée 157
7.3.3 Fonctions des canaux de sortie 157
7.3.4 Fonctions de la sortie Casque stéreo (sortie de contrôle) 157
7.4 Fonctions DSP 158

7.4.1 LEVEL 158

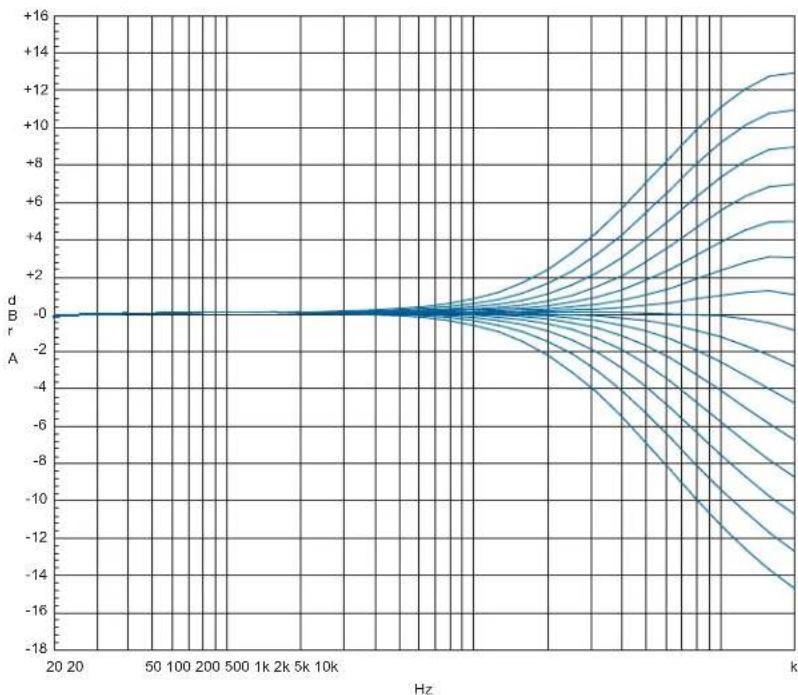

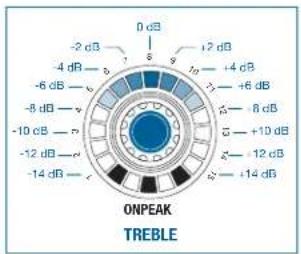

7.4.2 TREBLE 159

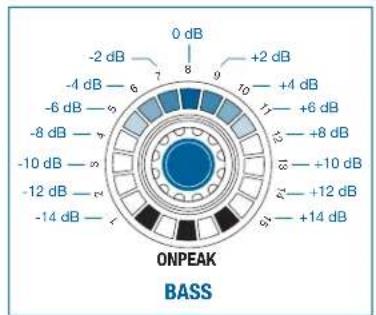

7.4.3 BASS 160

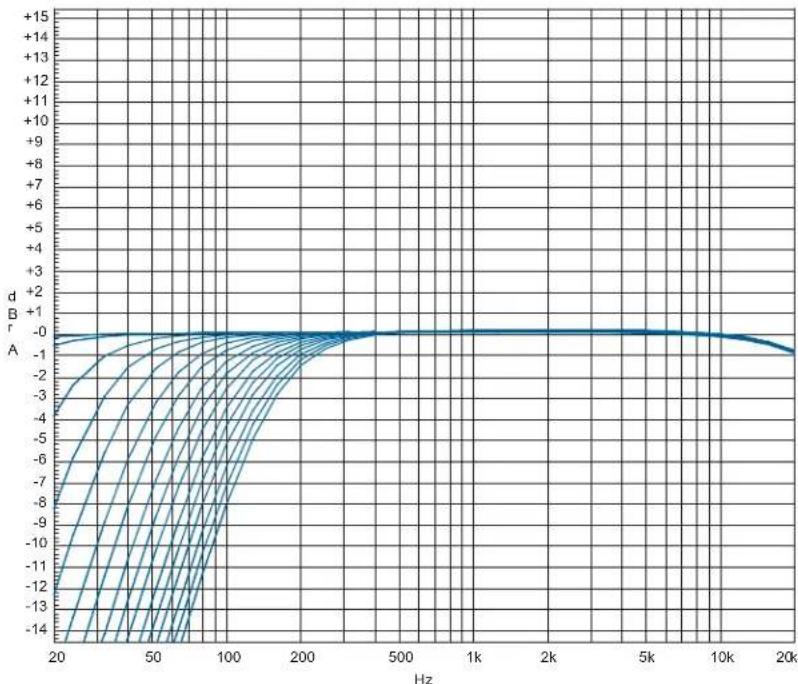

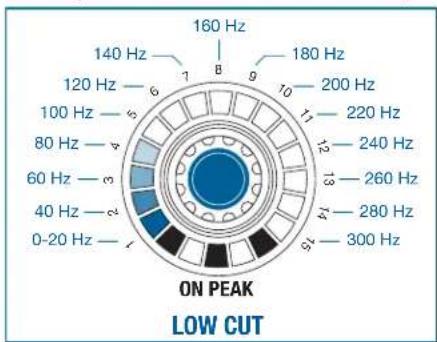

7.4.4 LOW CUT 162
7.4.5 LIMITER 164

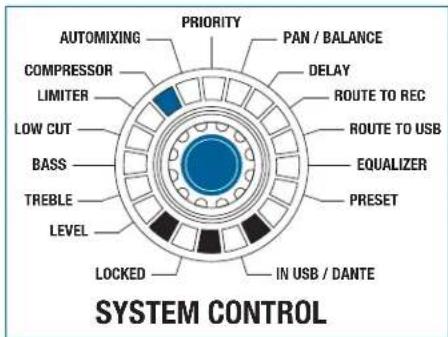

7.4.6 COMPRESSOR 165

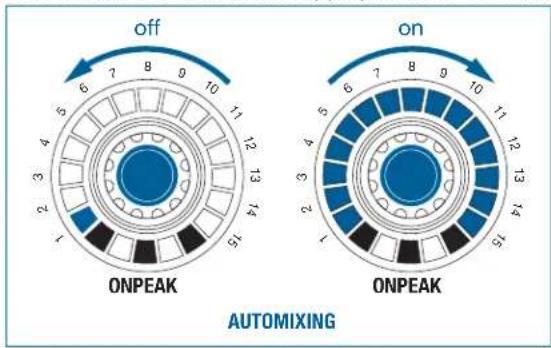

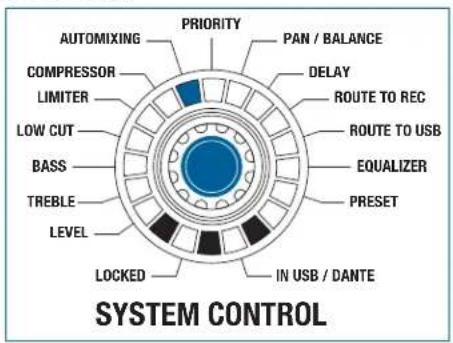

7.4.7 AUTOMIXING 167
7.4.8 PRIORITY 168

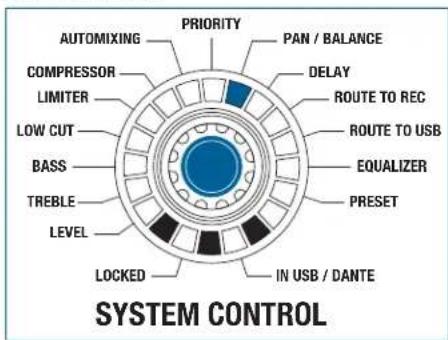

7.4.9 PAN/BALANCE 169

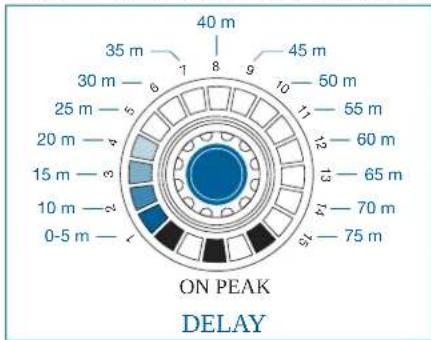

7.4.10 DELAY 170

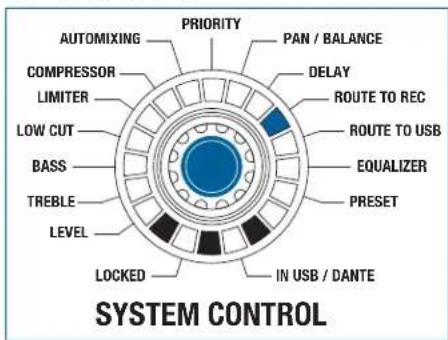

7.4.11 ROUTING TO REC 171

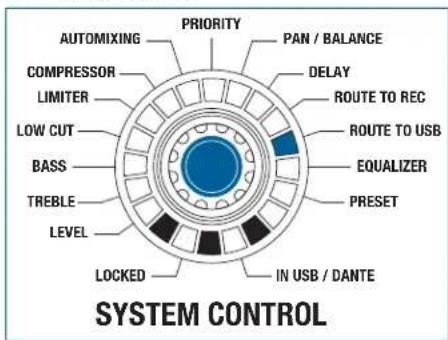

7.4.12 ROUTING TO USB 172
7.4.13 EQUALIZER 173
7.4.14 PRESET 174
7.5 LOCKED 176
8 MANIPULATION DU SYSTÉME 177
8.1 SYSTEM CONTROL: Modifier les paramètres du système 177
8.2 Configurer les microphones du DMM14 U (UL, ULD) 177
8.3 Ecouter les entrées et sorties 178

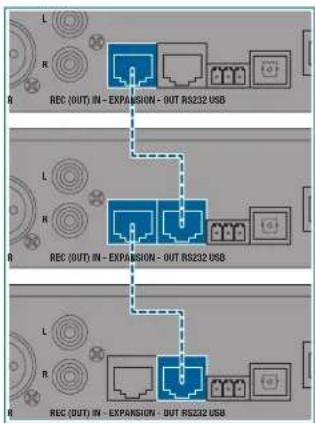

8.4 Mettre les systèmes en cascade 179
8.5 Transmission par USB et DanteTM 180
8.5.1 Modifier la transmission 180

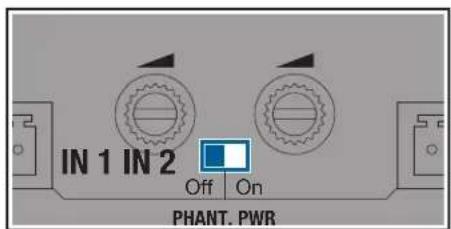

8.6 Activer l'alimentation fantôme 180

8.7 Utiliser les profils 180
8.7.1 Sélectionner un profil 181
8.7.2Programmer un profil 181
8.7.3 Supprimer un profil 181
8.8 Utiliser MUTE 182
8.8.1 Activer MUTE 182
8.8.2 Désactiver MUTE 182
8.9 Activer ROUTING TO OUT 183
8.9.1 Pour un canal d'entrée 183
8.9.2 Pour plusieurs canaux d'entrée 183
8.10 Désactiver ROUTING TO OUT 183
8.11 Activ/Desactiver LOCKED 184
8.11.1 Verrouiller le régulateur rotatif SYSTEM CONTROL 184
8.11.2 Déverrouiller le régulateur rotatif SYSTEM CONTROL 184
8.11.3 Verrouiller le système 185
8.11.4 Deverrouiller le système 185
8.11.5 Deverrouiller certains canaux 185
8.11.6 Verrouiller certains canaux 186
8.12 Copier des données de configuration 187
8.12.1 Copier des valeurs 187
8.12.2 Copier toutes les valeurs 187
8.13 Réinitialiser à la configuration d'usine 189

9 RÉSOLUTION DES ERREURS 190

Éditeur	AKG Acoustics GmbH	AKG ACOUSTICS, U.S.
	Laxenburger Straße 254	8500 Balboa Blvd. Dock 15
	1230 Vienne	Northridge, CA 91329
	Autriche	U.S.A.
	Tél: [phone]	Tél: [phone]
	Fax: [phone]
	[e-mail]	[e-mail]
Copyright	© 2015 AKG Acoustics GmbH
	Tous droits réservés.
	Les informations de ce mode d'emploi, les schémas, et les photos annexes sont la propriété intellectuelle de la société AKG Acoustics GmbH.
	Dans le cadre du respect du droit d'auteur, il est interdit, sans autorisation préalable expressé et écrite de la société AKG Acoustics GmbH, de reproductive ou de transmettre toute ou partie de cette documentation, quelles qu'en soient les raisons, les formes ou les moyens, que ce soitlectroniquement, mécaniquement, par photocopies, enregistrement ou disposilités de stockage et de récupération d'informations. Il est interdit de la transmettre à un tiers. Elle doit nous être returné sur demande.
FCC Statement	Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
	• Reorient or relocate the receiving antenna.
	• Increase the separation between the equipment and receiver.
	• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
	• Consult the dealer or an experienced radio/TV technician for help.
	This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
	Shielded cables and I/O cords must be used for this equipment to comply with the relevant FCC regulations. Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate this equipment.
Mise à jour	Ce mode d'emploi peut être mis à jour sans préavis et n'engage en aucune façon la société AKG Acoustics GmbH.
Version 1.0
Date d'édition	Juillet 2015/FR

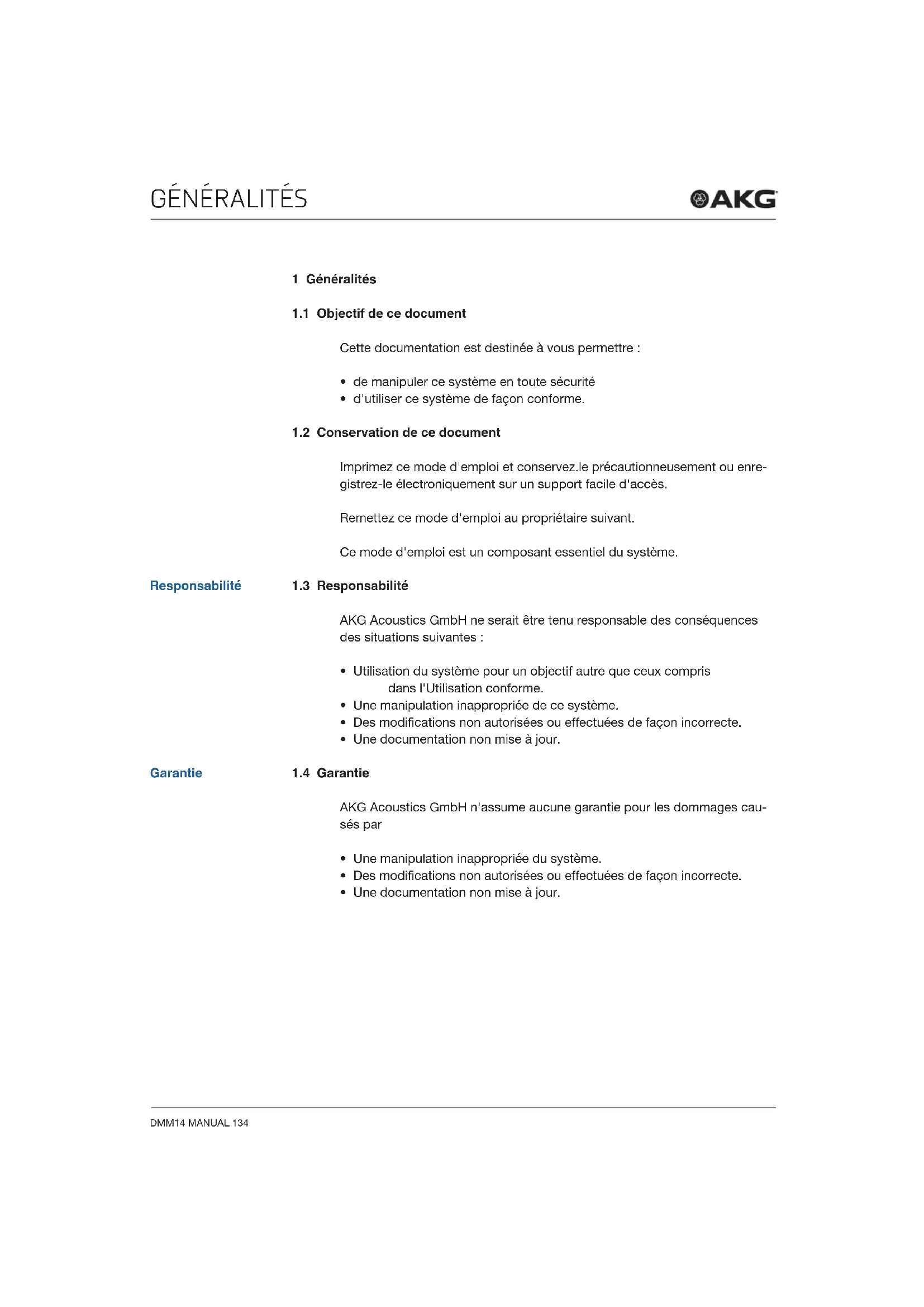

1 Généralités

1.1 Objectif de ce document

Cette documentation est destinée à vous permettre :

• de manipulier ce système en toute sécurité
• d'utiliser ce système de façon conforme.

1.2 Conservation de ce document

Imprimez ce mode d'emploi et conservez.le précautionneusement ou enregistrez-le électroniquement sur un support facile d'accès.

Remettez ce mode d'emploi au propriétaire suivant.

Ce mode d'emploi est un composant essentiel du système.

Responsabilité

1.3 Responsabilité

AKG Acoustics GmbH ne serait etre tenu responsable des conséquences des situations suivantes :

• Utilisation du système pour un objectif autre que ceux compris dans l'Utilisation conforme.
• Une manipulation inappropriée de ce système.
• Des modifications non autorises ou effectues de façon incorrecte.
• Une documentation non mise à jour.

Garantie

1.4 Garantie

AKG Acoustics GmbH n'assume aucune garantie pour les dommages causés par

• Une manipulation inappropriée du système.
• Des modifications non autorises ou effectues de façon incorrecte.
• Une documentation non mise à jour.

2 Livraison

Contenu de l'emballage

2.1 Contenu de l'emballage

Contrôlez l'exhaustivité de la livraison. Adresse-vous à votre fournisseur AKG si elle est incomplète.

• 1 DMM14 U, DMM14 UL ou DMM14 ULD
  1 Guide rapide
  1 cable d'alimentation CEI EU standard
  1 cable d'alimentation CEI US standard
  1 Pince de maintainen

Accessoires en option

2.2 Accessoires en option

Voutrouvrez des accessoires en option à télécharger du site www.akq. com. Voitré revendeur vous conseillera avec plaisir.

3 Sécurité et environnement

Sécurité

3.1 Sécurité

• Protégéz votre système

• de l'enseillement direct

• de la poussière et de l'humidité

• de la pluie
  des vibrations et des coups.

• Ne renversez pas de liquide sur le système et ne laissez rien tomber dans les fentes d'aération.

• Ne posez pas de recipient contenant du liquide sur le système.
• Le système ne doit être utilisé qu'en lieu sec.
• L'ouverture et les interventions de maintenance ou de réparation sont réservées aux professionnels autorisés. L'intérieur du boitier ne contient aucune piece pouvant être entretenue, réparée ou rempla-cée par un non-professionnel.
• Avant la mise en service de votre système, vérifie que la tension de service du réseau d'alimentation du site correspond à celle de son bloc d'alimentation intégré.
• Le système ne doit être utilisé qu'avac une tension réseau entre 100 et 240 V AC. Les autres types de courant ou tensions pourraient endommager le système.
• Éteignez immédiatement le système si un objet ou du liquide devait pénétrer à l'intérieur. Débranchez alors immédiatement le cable réseau de sa prise et laissez contrôle le système par notre Service Client.
• Débranchez aussi le cable réseau de la prise si vous n'utilise pas le système sur une longue période. N'oubliez pas que, même mis hors service, un système dont le cable d'alimentation est toujours branché n'est pas complètement isolé du réseau.

• Ne placez pas le système après d'une source de chaleur, radiateur, conduite de chauffage, amplificateur, etc.

• Pour éviter les pannes et perturbations électriques, séparez les cables, en particulier ceux des entrées de microphone des cables à courant fort et d'alimentation réseau. Si vous effectuez le câblage en gaines ou en canaux à cables, placez les cables de transmission dans un canal sépare.

• Nettoyez le système avec un chiffon humide, mais non mouillé. DébranchezAAPARAVANTLecable reseau de la prise.N'utilise pas de detergent abrasifs ou acides ou contenant de l'alcool ou des solvants qui pouraient abimer le revetement et les composants en plastiques.
• N'utilisez le système que pour ce quoi il a eté concu. AKG ne saurait etre tenu responsable des dommages induits par une utilisation non conforme ou une manipulation inappropriée.

3.2 Connaissances présupposées et Domaine de responsabilité de l'utilisateur

• Le terme Spécialistes qualifiés désigné les personnes qui, en raison de leurs formations, professionnelles et continues et leur expérience, ont la capacité de détecter les risques et d'éviter les dangers liés à l'utilisation du produit.

3.3 Explication des symboles

Ne pas suivre les instructions risque d'endommager le système.

Avertissement Dangers liés aux chocs électriques

Situation dangereuse: Ne pas suivre les instruct. tions risque d'occasionner des blessures legères ou moyennes.

Indique des indications et conseils utiles pour une utilisation efficace du système

Indique des informations et des télécharges Internet complémentaires.

Indique des informations relatives à l'élimination correcte des composants décrits.

3.4 Utilisation conforme

Le mixeur de microphone numérique automatique DMM14 U (UL, ULD) U (UL, ULD) est réservé au mixage de signaux audio.

3.5 Utilisation non conforme

Toute utilisation autre que l'utilisation ci-dessus sera considéré comme non conforme.

3.6 Environnement

• L'emballage du système est recyclable. Éliminez toujours l'emballage en l'envoyant à un système de collecte adapté.
• Pour éliminer le système, séparez le boitier, les circuits électroniques et les cables et éliminez tous les composants selon les consignes d'élimination en vigueur.

4 Déclaration de conformité

Ce produit satisfait les normes listées dans la déclaration de conformité.
Vous trouvrez la déclaration de conformité à l'adresse http://www.akg.com. Vous pouze la demander par e-mail en écrivant à [e-mail].

5 Description du système

Description abrégee

5.1 Description abrégée

Le DMM14 U (UL, ULD) est un mixeur de microphone numérique automatique 19^ . Le traitement des signaux interne est numérique et sur quatre sorties de sometime stéreo. Les entrées et sorties sont disponibles en version analogue ou numérique.

Le système est doté de 12 canaux d'entrée mono symétriques, configurables comme entrées de microphone ou de ligne (pour le récepteur d'un microphone sans fil, par ex.).

Côté sortie, le système dispose de trois sorties : Somme symétrique, Enregistrement stéreo et Casque stéreo.

Le système est doté d'une prise USB, pouvant servir en entrée ou en sortie.

La commande se fait par LAN et réseau Dante™ (en option).

Le mixeur dispose d'un module d'alimentation à plage élargie et est branché au réseau électrique par le cable d'alimentation livre.

En plus des nombreuses fonctions DSP de traitement des signaux, le DMM14 U (UL, ULD) dispose de fonctionnalités de mixage automatique innovatrices.

Si les 12 entrees symétriques ne suffisent pas, il est possible demettre jusqu'à dix DMM14 U (UL, ULD) en cascade.

Dimensions Boitier standard pour montage en rack, 1 UH 483 (l) x 45 (h) x 220 (p) mm
Poids(avec emballage) 2,9 kg
Température ambiente auto-risée	0°C ... 50°C
Humidité environnante en fonctionnement	10% ... 90%, sans condensat

Généralités	Généralités
	Indice de protection I
Module d'alimentation	Module d'alimentation
	Tension d'entrée 100 ... 240 V AC
	Fréquence de réseau 50 ... 60 Hz
	Consommation max. 75 Watt
	Tensions de sortie 24 V
Entrées	Entrées symétriques - Préampli
	Gain 0 dB ... 60 dB
	Niveau d'entrée max. +20 dBu
	Réjection en mode commun >70 dB
	Dynamique >120 dB
	Ratio signal-bruit (S/N) >90 dB
	Impédance d'entrée >8 kΩ
	Bruit à l'entrée équivalent. -127 dBu
	Entrées symétriques - Alimentation fantôme
	Tension fantôme 48 V CC
	Tension d'alimentation max. par entrée 10 mA
	Résistances d'alimentation 2 x 6,8 kΩ
	Entrées symétriques - Convertisseur Analogique/Numérique
	Format de données	24 Bit
	Fréquence d'échantillonnage	48 kHz
Sorties	Enregistrement et Sortie de somme
	Niveau de sortie max.	+20 dBu
	Dynamique >110 dB
	Ratio signal-bruit (S/N) >90 dB

Sorties

Enregistrement et Sortie de somme

Impedance de charge min. < 100

Conversion Numérique/Analogique pour enregistrement, contrôle et sortie de somme

Format de données 24 Bit

Fréquence d'échéantillonnage 48 kHz

Contrôles Face avant

5.3 Face avant : Description des contrôle

Neuf régulateurs rotatifs sont placés sur la face avant.

Illustration 1: Face avant du DMM14 U (UL, ULD)

Le tableau suivant décrit les contrôles de la face avant du DMM14 U (UL, ULD):

N° Description

1 à 12 Entrées microphone et de ligne

13 Mode de fonctionnement/SYSTEM CONTROL

14, 16 Sorties stéreo 1 et 2

15, 17 Sorties stereo 1 et 2

18 Sortie Casque stéreo

19 Prise de connexion du casque

Ces régulateurs rotatifs modifiert les paramètres des fonctions audio sélectionnées.

Regulateurs rotatifs Entres

5.3.1 Régulateurs rotatifs des canaux d'entrée

Le DMM14 U (UL, ULD) est doté de 12 canaux d'entrée symétriques pour brancher des microphones dynamique à faible valeur ohmique, des microphones à condensateur ou d'autres sources de signaux, comme le réceputeur d'un microphone sans fil. Il y a un régulateur rotatif par canal d'entrée (1 à 12).

Chaque canal d'entrée est doté d'une LED verte ON et d'une LED rouge PEAK.

LED ON

ON s'allume si le canal d'entrée a la priorite en mode Automatique. Si cette fonction Automix est désactivée, ON est toujours allumé.

LED PEAK

PEAK s'allume, lorsque le signal au niveau d'un canal d'entrée se rapproche du seuil de contrôle maximal. Diminuez alors le niveau avec le régulateur ou modifiez la sensibilité d'entrée.

Cette dernière est ajusté avec le régulateur de gain au dos du système connecté.

SYSTEM CONTROL

5.3.2 Mode de fonctionnement/System CONTROL

Le DMM14 U (UL, ULD) dispose de nombreuses fonctionnalités comme Volume, Plages d'aigués, Basses, Automix, Sélectionnées avec le régulateur rotatif SYSTEM CONTROL (13).

Regulateurs rotatifs Sorties

5.3.3 Regulateurs rotatifs des sorties stéreo

Les régulateurs rotatifs des canaux de sortie stéreo sont repérés d'un OUT 1 (14) et d'un OUT 2 (16). Ce régulateur modifie les paramètres du canal de sortie.

Volume
- Plage d'aigués
- Plage de basses
- Comportement à proximate des seuils
Balance et retard

Contrôle de niveau

5.3.4 Contrôle de niveau des sorties stéreo

Le contrôle de niveau (15, 17) sous le régulateur rotatif des canaux de sortie stéreo affiche le niveau de sortie en dB.

Sortie Casque

5.3.5 Sortie Casque stereo

La sortie Casque stéreo (18) permet d'entendre les entrées et les sorties.

Contrôles Face arrête

5.4 Face arrêté : Description des contrôles

La face arrirée contient les prises d'alimentation, des canaux d'entrée et des canaux de sortie.

Illustration 2: Face arrirée du DMM14 U (UL, ULD)

*Sur DMM14 ULD seulment **Sur DMM14 UL et DMM14 ULD seulment

Le tableau suivant décrit les contrôles de la face arrêté du DMM14 U (UL, ULD):

N° Description

1, 5, 6, 10, 11, 15, 18, 22, 23, 27, 28, 32	Canaux d'entrée
2, 4, 7, 9, 12, 14, 19, 21, 24, 26, 29, 31	Régulateur de gain
3, 8, 13, 20, 25, 30 Alimentation fantôme
16, 33 Canal de sortie stéreo à gauche
17, 34 Canal de sortie stéreo à droite
35 Sortie Enregistrement stéreo
36 DanteTM: *sur DMM8 ULD seulement
37 Douille d'extension
38 Commande sériele (RS232)
39 Prise USB
40 Douille Jack modulaire (RJ-45): **sur DMM8 UL et DMM8 ULD seulement

N° Description

41 Borne Phoenix (mise à la terre/régulation à distance)
42 Raccord reseau
43 Interrupteur réseau

Canaux d'entrée

5.4.1 Canaux d'entrée

Illustration 3: Canal d'entree

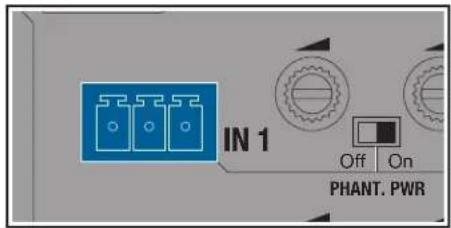

Les 12 canaux d'entrée symétriques (1, 5, 6, 10, 11, 15, 18, 22, 23, 27, 28, 32) sont accessibles par douilles tripolaires Phoenix. Elle sont reprises de IN 1 à IN 12. Les réguleurs rotatifs IN 1 à IN 12 de la face avant modifié les niveaux d'entrée.

Un interrupteur est place entre deux douilles Phoenix pour la tension fantôme et chaque canal a un régulateur de gain.

L'affection des broches est reperee au-dessus de la douille IN 3 :

5.4.2 Régulateur de gain

Illustration 4: Regulateur de gain

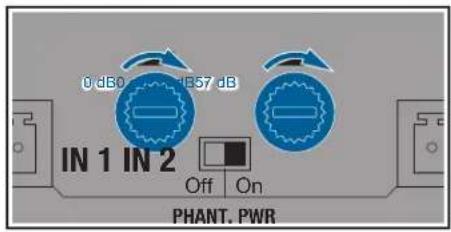

Chaque canal d'entrée est doté à son côté d'un régulateur de gain (2, 4, 7, 9, 12, 14, 19, 21, 24, 26, 29, 31) pour ajuster le niveau d'entrée. Les régulateurs de gain sont munis d'un interrupteur en butée gauche.

Le niveau d'entrée est de 0 dB en butée gauche. Il peut être amné à son maximum de 57 dB en tournant le régulateur vers la droite.

Alimentation fantôme

5.4.3 Alimentation fantôme

Illustration 5: Alimentation fantôme

Le système est doté de six interrupteurs d'alimentation fantôme (3, 8, 13, 20, 25, 30).

L'interrupteur coulissant active la tension d'alimentation fantôme de +48 V pour les entrées à sa gauche et à sa droite.

L'interrupteur coulissant est repéré d'un PHANT. PWR. Le système active toujours deux canaux d'entrée simultanément. L'alimentation fantôme est activée lorsque l'interrupteur coulissant est sur On.

L'interrupteur coulissant active la tension d'alimentation fantôme de +48 V pour les entrées à sa gauche et à sa droite.

Mise à la terre

Illustration 6:Borne Phoenix

La borne Phoenix sert à relier le boitier au potentiel 0 V de l'alimentation en tension.

Ne pointer le potentiel 0 V qu'vec la mise à la terre (réglages d'usine) ou vers la mise à la terre centrale, sinon l'alimentation fantôme n'a pas de point de referencia et ne fonctionne pas.

Commande analogue

Illustration 7:Borne Phoenix

Un potentiemetre linéaire 50k peut etre installe a I'entree V AC du volume general.

Illustration 8: VAC

Le potentiametre linéaire est branché à l'entrée V AC comme illustré ci-dessus. Tournez le potentiametre pour modifier la résistance à l'entrée V AC. Cette valeur est prise en compte et le volume adapte en conséquence. La position de gauche signifie 0% , celle de droite 100% .

Le niveau de sortie dépend du régulateur de somme et du régulateur de niveau distant. Le régulateur de niveau distant influence les deux sommes de la même façon.

Sortie stereo

5.4.4 Canal de sortie de somme stéreo

Illustration 9: Canal de sortie de somme stéreo

Le système est doté de deux canaux de sortie de somme stéreo symétriques (16, 17, 33, 34). Il est accessible par quatre douilles tripolaires

Phoenix. Les sorties sont repertoires par OUT 1/L et OUT 1/R ou OUT 2/L et OUT 2/R.

Les réguleurs rotatifs OUT 1 ou OUT 2 de la face avant servent à modifier les réglages du niveau de sortie du canal de sortie stéreo.

La configuration de l'affection de chaque canal à une sortie de somme symétrique est libre.

Sortie Enregistrement stéreo

5.4.5 Sortie Enregistrement stéreo

Illustration 10: Sortie Enregistrement stéreo

Deux prises Cinché réées d'un REC (OUT) (35) servent à brancher un apparéil d'enregistrement stéreo. La configuration de l'affection de chaque canal à une sortie Enregistrement stéreo asymétrique est libre.

Commandesérielle

5.4.6 Commande sériele (RS232)

Illustration 11:Commandeserieelle

La prise RS232 (38) permet d'effectuer les mises à jour du logiciel et de contrôler le système avec une commande externe (p.ex. : AMX). Affection des broches :

Broche Fonction

1 GND
2 TxD
3 RxD

Prise USB

5.4.7 Prise USB

Illustration 12:Prise USB

La prise USB (39) sert à connecter le système à un ordinateur pour effectuer les mises à jour et brancher une commande externe.

La connexion est reglee par un pilote Microsoft Windows standard. Le pilote pour un ordinateur Apple doit etre installe manuellement.

Prise LAN

5.4.8 Prise LAN

Illustration 13:Prise LAN

La prise LAN (40) permet d'effectuer les mises à jour du logiciel et de contrôler le système avec une commande externe (p.ex. : AMX).

Elle assure aussi la liaison pour la commande et le diagnostic à distance par un serveur web.

Ce dernier offre une interface d'utilisation simple et fonctionnelle géré dans un navigateur et permet l'accès à le système au travers du réseau LAN.

La commande peut se faire de la face avant du mixeur automatique et du serveur web : Cependant, cette configuration donne la priorite aux saisies effectuees avec le serveur web.

Le mixeur automatique génére un protocole permettant de le contrôle en Wi-Fi avec un logiciel externe ou une application.

Ces applications peuvent, en fonction du type et de la complexité de la programmation, offrir plus de fonctions et, suivant le système utilisé, une interface d'utilisation graphique plus élaborée.

Mise en cascade

5.4.9 Mise en cascade de systèmes

Illustration 14: Extension

Les prises jack 8-pôles modulaires (RJ-45) (37) assurent la réunion de 10 systèmes au maximum.

La somme audio et le signal d'etat pour l'algorithmé Automix sont transmis.

La transmission audio en cascade se fait en 24 bits. Les bruits n'en sont pas aggravés.

Réseau DanteTM

5.4.10 Réseau DanteTM

Illustration 15:DanteTM

Le DMM14 ULD est doté d'une prise jack modulaire 8 pôles (RJ-45) reperée d'un DANTE (19).

Tous les canaux de sortie et d'entrée seront alors automatiquement routés vers le réseau Dante™.

Après traitement du signal (basses, aigués, ...) et l'algorithmme Automix, les canaux d'entrée sont routés vers le réseau Dante™ sous forme de signaux Direct-Out.

Les sommes d'entrées sont, elles, routées vers le réseau Dante™ sous forme de signaux Direct-Out avant le réglage de la balance, le Volume-Out et le limiter.

Les réglages doivent être effectuels sur le récepteur Dante™ (table de mixage, par ex.).

Lors d'une mise en cascade de mixeurs automatiques, faites attention au fait que le système ne transmet au travers du réseau Dante™ que les canaux disponibles localement sur un mixeur automatique. Si vous avez aussi besoin des canaux d'entrée d'un autre système mis en cascade, ce dernier doit lui-même disposeer d'une interface Dante™.

Si plusieurs systèmes sont utilisés avec Automix, ils doivent en plus être connectés par mise en cascade. En effet, l'algorithmme Automix transmet les signaux de somme et de commande.

Algorithme pour Automix

5.5 Algorithme Automix

L'algorithmé Automix du système a 3 fonctions de base pour évaluer la valeur d'atténuation du signal et le niveau de sortie du signal d'entrée. Les fonctions et paramétres suivants sont intégrés à l'algorithmé Automix :

• Adaptation de niveau dynamique
  Best Mic On
• Détéction de bruit

Adaptation de niveau

5.5.1 Adaptation de niveau dynamique

Le système calcule en continu la somme de tous les canaux d'entrée. Cette valeur sert de reference.

Si le niveau du canal d'entrée est proche ou au-dessus de cette reférence, le canal est déclaré dominant et légarement attenué. Si le niveau du canal d'entrée est bien en-dessous de cette reférence, il est considéré comme un bruit de fond et très attenué.

Si un canal n'est plus déclaré comme dominant, il est attenué à 1 dB/seconde, les autres, non dominants, étant relevés au même rythme pourmaintenir leur somme du niveau de sortie. L'augmentation d'un canal dure en général entre 3 et 5 ms.

Best Mic On

5.5.2 Best Mic On

La proximé de deux microphones a pour conséquence négative la génération d'effets de peigne par suppression de fréquences. Pour éviter ces signauxétouffés ou creux,seul le canal du microphone ayant le niveau le plus élevé est déclaré dominant et activé.

Detection de bruit

5.5.3 Detection de bruit

Si l'amplitude de signaux parasites persistants est suffisamment forte pour qu'ils soient considérés comme dominants, alors que les changements de leurs fréquences et niveaux sont très faibles, ils sont déclarés non-dominants.

Le système détecte les signaux parasites de type bruits de climatisation ou de ventilateur et les exclut de ses critères de déclenchement des canaux de microphone.

Extension pour mise en cascade

5.6 Mise en cascade de systèmes

Si le nombre des canaux d'entrée d'un système ne suffisent pas, il est possible demettre jusqu'à 10 en cascade.

Le système est doté de deux interfaces Ethernet 100 Mbits. Elles seront à la transmission des données de commande et audio entre les systèmes mis en cascade.

Vous pouvez ainsi creer un système de mixeurs automatiques avec :

• 60 canaux d'entrée
  20 canaux de sortie
  10 sorties de casque stéreo

Les sorties de somme pour OUT, RE-C-OUT et HEADPHONE sont accessibles au systeme de tous les systèmes mis en cascade. Chaque systeme ajoute ses canaux d'entrée aux sorties de somme transmises par l'interface Ethernet. Chaque systeme peut écouter et transmettre les sorties de somme.

L'algorithmé Automix transmet aussi ses données de commande par cette interface. C'est pourquoi il peut fonctionner tout au long du système.

6 Montage et raccordement

Étapes du montage et du raccordement du DMM14 U (UL, ULD):

1. Montage
2. Mettre les systèmes en cascade (option)
3. Brancher les microphones et instruments
4. Brancher le système sur le courant

6.1 Montage

Montage du système :

Étape Description

1 Fixez le système dans le rack 19" avec 4 vis.

Faites attention à ce qu'il soit solidement fixé.

Voupsousvezaussileposurunsol solide.

6.2 Mettre les systèmes en cascade (option)

Le raccordement est réservé au spécialistes autorisés.

Ne raccordez pas le premier système de la cascade au dernier.

Pour effectuer le câblage de chaque système au moyen de sa douille d'extension, voir la section 8.4 Mettre les systèmes en cascade, page 179

6.3 Brancher les microphones et instruments

Tenez compte aussi pour cette opération des instructions de leurs manuels d'utilisation.

Raccordement des microphones et instruments aux prises de la face arriré du DMM14 U (UL, ULD):

Étape Description

1 Branchez les microphones et les autres sources de signaux (le récepteur d'un microphone sans fil, par ex.) au canaux d'entrée IN
2 Connectez les canaux de sortie OUT 1/L, OUT 2/L et OUT 1/R, OUT 2/R à une table de mixage ou un amplificateur
3 Connectez les douilles Cinch de la sortie Enregistrement stéreo REC (OUT) à un système d'enregistrement

6.4 Brancher le système sur le courant

Ne branchez le système au réseau électrique que lorsque toutes les liaisons audio sont établies.

Faites attention à ce la tension d'entrée du DMM14 U (UL, ULD) corresponde bien à la tension du réseau.

Branchement du système :

Étape Description

1 Connectez le cable reseau à la douille correspondante sur la face arrriere du DMM14 U (UL, ULD)
2 Branchez le cable reseau à une prise de courant.

7 Description du fonctionnement

7.1 Manipulation

Le système est manipulé au travers des 16 régulateurs rotatifs placés sur sa face avant. Ils sont repérés ainsi : IN 1 jusqu'à IN 12, SYSTEM CONTROL, OUT 1, OUT 2 et HEADPHONE.

Les régulateurs rotatifs des entrées sont entourés d'une DEL verte, d'une rouge et d'une couronne de 15 DEL jaunes. Le régulateur rotatif SYSTEM CONTROL et les régulateurs rotatifs des sorties sont entourés d'une couronne de 15 DEL jaunes. Le contrôle de niveau sous les sorties a huit DEL, 6 vertes, une jaune et une rouge.

La couronne de DEL sert à visualiser la position du régulateur ou afficher le niveau du signal.

Régulateur rotatif

7.2 Utilisation des réguleurs rotatifs

Illustration 16: Regulateur rotatif

• Tournez les réguleurs rotatifs dans un sens ou dans l'autre pour effectuer des modifications des entrées et des sorties et effectuer des réglages de fonctions. Ces modifications sont visualisées par la couronne de DEL autour du régulateur rotatif. Les départs et incréements de la couronne de DEL dépendent de la fonction.
• Appuyez rapidement sur le régulateur rotatif SYSTEM CONTROL pour commuter la visualisation fournie par les couronnées de DEL sur VU-mètre, l'affichage du niveau audio effectif. Lorsque le mode VU-metre est actif, la DEL LEVEL du régulateur rotatif SYSTEM CONTROL clignote. Rappuyez sur le régulateur rotatif SYSTEM CONTROL pour désactiver le mode VU-mètre.

SYSTEM CONTROL

7.2.1 Affichage du niveau audio et de la fonction VU

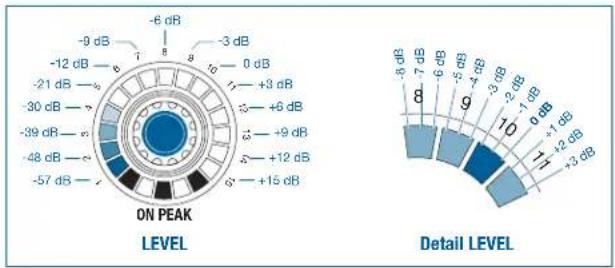

Lorsque la fonction LEVEL est selectionnée, les couronnés DEL des entrées et sorties affichent le niveau régle.

7.3 SYSTEM CONTROL

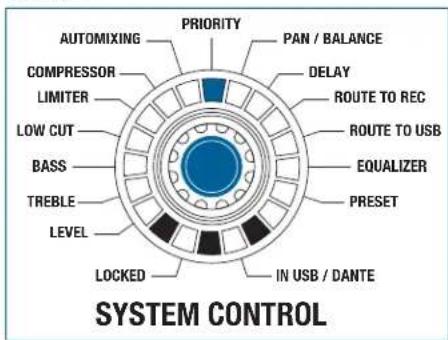

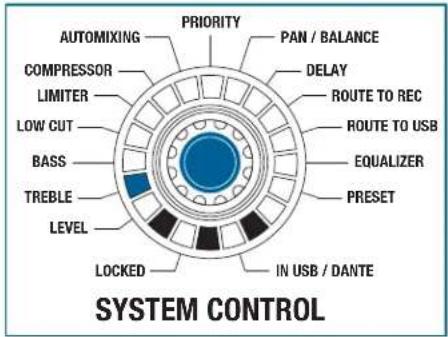

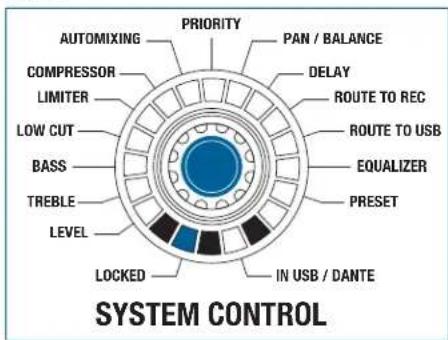

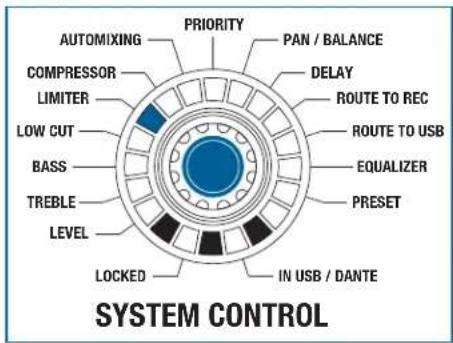

Le régulateur rotatif SYSTEM CONTROL sert à selectionner différentes fonctions du système.

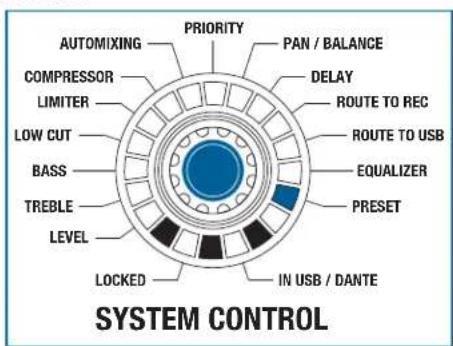

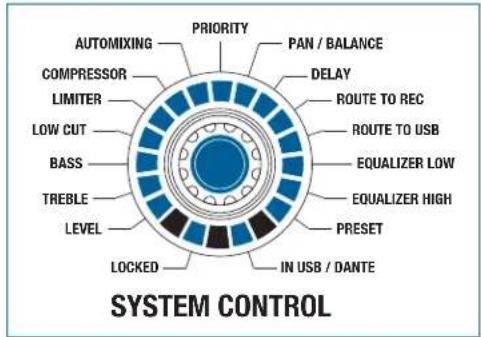

Illustration 17:SYSTEM CONTROL

La sélection des fonctions et le réglage des paramètres sont détaillés dans la section 8.1 SYSTEM CONTROL : Modifier les paramètres du système, page 177

Fonctions pour SYSTEM CONTROL

7.3.1 Fonctions du SYSTEM CONTROL

Fonction disponibles du SYSTEM CONTROL :

Level
- Treble

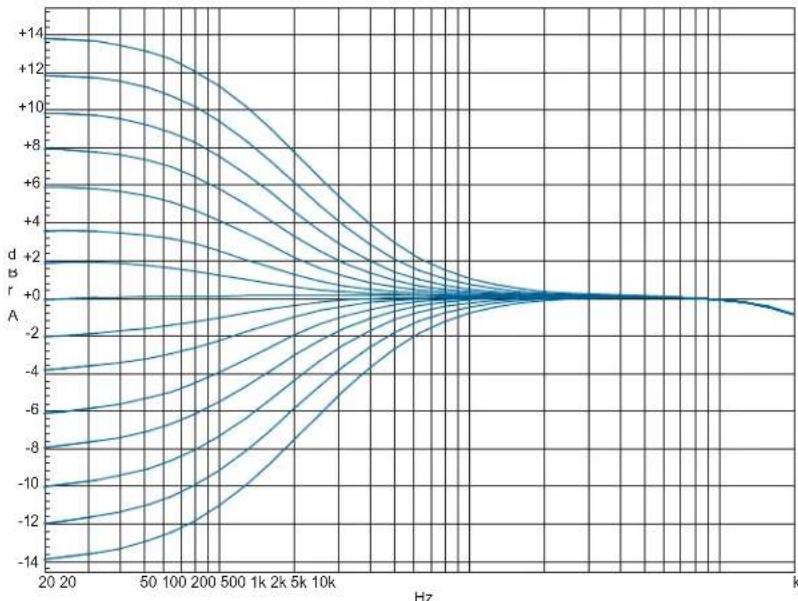

Bass

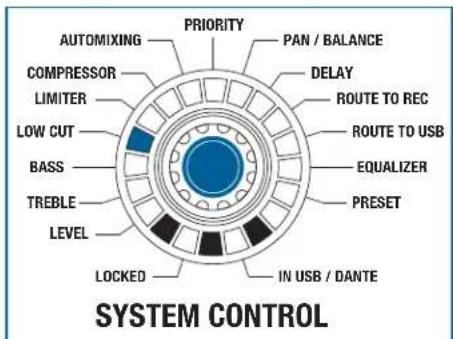

Low Cut

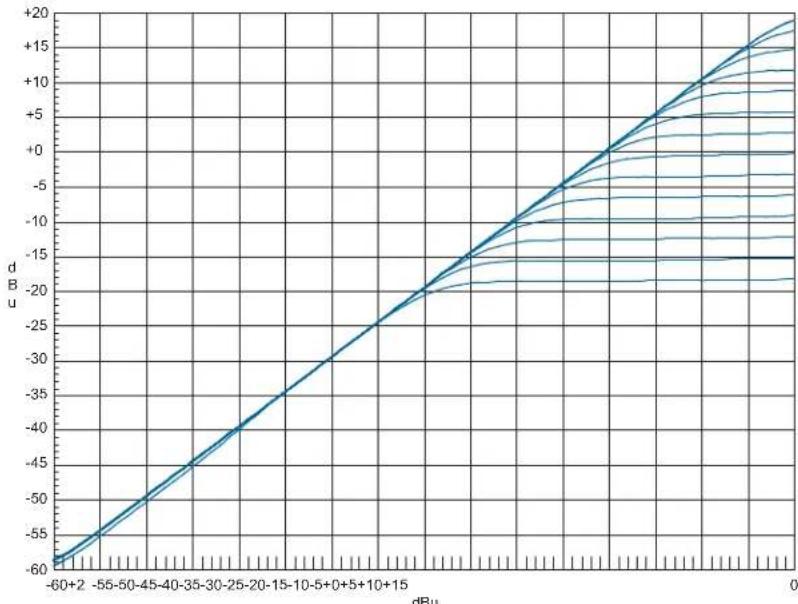

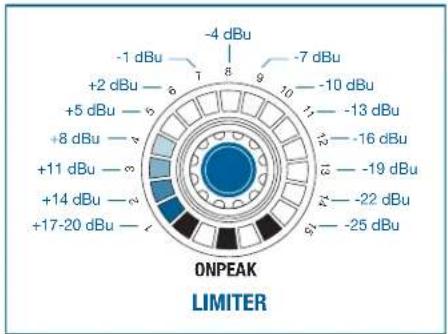

- Limiter

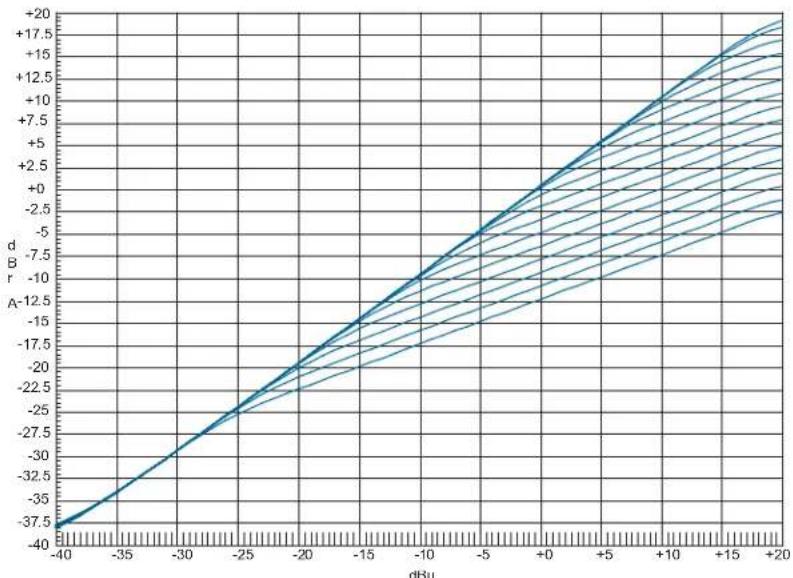

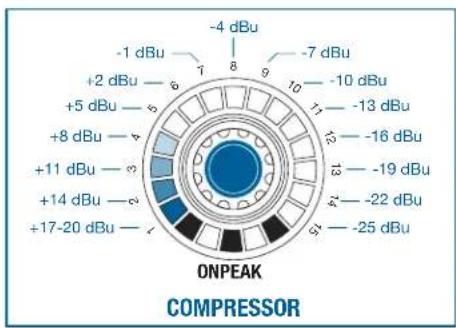

- Compressor
- Automixing

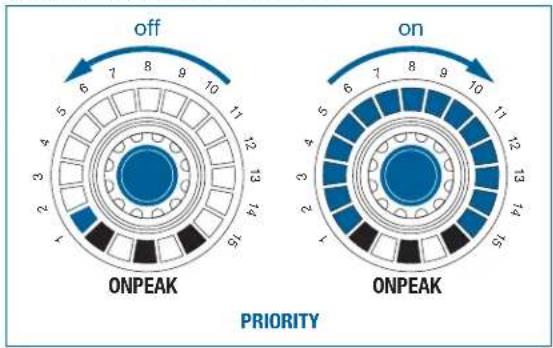

- Priority

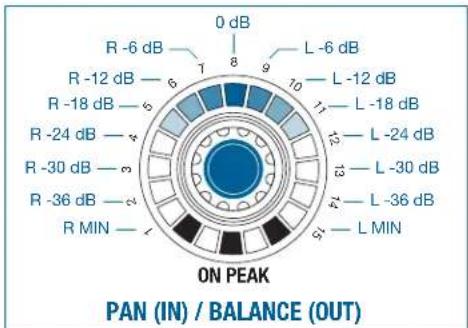

Pan/Balance
Delay

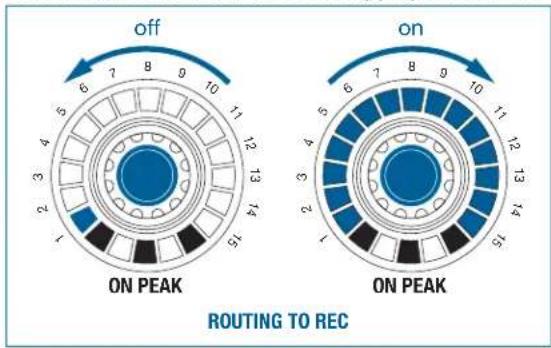

- Routing To REC

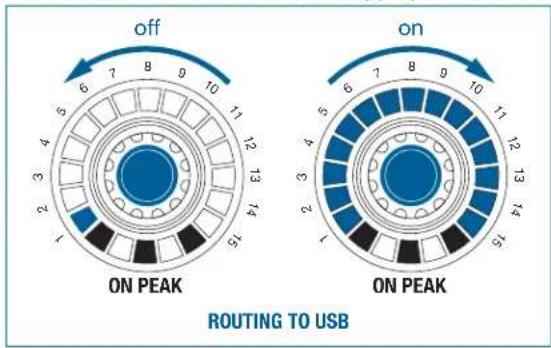

- Routing To USB

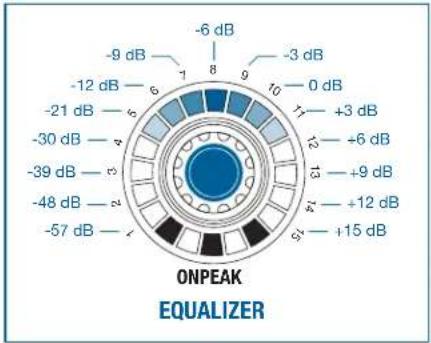

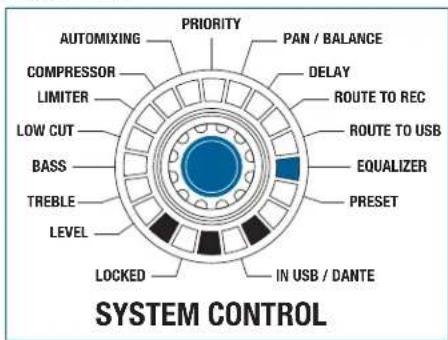

Égaliseur
- Preset

Appuyez sur les autres réguleurs rotatifs, seuils ou en combinaison, pour selectionner les fonctions suivantes :

• Routing To Out 1
• Routing To Out 2
• Contrôle
  Mute

Fonctions des canaux d'entrée

7.3.2 Fonctions des canaux d'entrée

Les canaux d'entrée sont modifiés par les fonctions suivantes :

Level
- Treble
Bass
Low Cut
- Compressor
- Automixing
- Priority
Pan
- Routing To Out 1
- Routing To Out 2
- Routing To Rec
- Routing To USB
- Contrôle
Mute

Fonctions des canaux de sortie

7.3.3 Fonctions des canaux de sortie

Les canaux de sortie sont modifiés par les fonctions suivantes :

Level
- Treble
Bass
- Limiter
Balance
Delay
Égaliseur
- Contrôle
Mute

7.3.4 Fonctions de la sortie Casque stéreo (sortie de contrôle)

Exception : le régulateur rotatif HEADPHONE. La sortie Casque stéreo est toujours sur LEVEL, indépendamment de la position du régulateur rotatif SYSTEM CONTROL.

Fonctions DSP

7.4 Fonctions DSP

Manipulation et fonctionnement des fonctions :

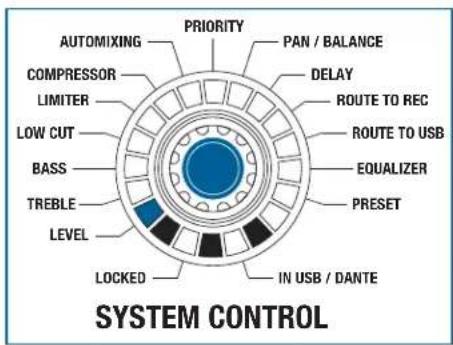

LEVEL

7.4.1 LEVEL

Illustration 18: Fonction LEVEL

La fonction LEVEL s'applique à tous les canaux d'entrée et de sortie.

Tournez le régulateur rotatif vers la croite pour augmenter le volume.
Tournez-le dans l'autre sens pour le diminuer.

Plage de réglage: -∞ à +15 dB (signal acoustique de confirmation). Le réglage se fait par pas définis selon le besoin.

A + 15 ~dB , la couronne de DEL est complètement allumée et le système n'émet plusaucun signalacoustique de confirmation.

De -12 à +15 dB, le réglage se fait par pas de 1 dB par cran. Une DEL s'allume toutes les 3 dB. De - à -12 dB, le réglage se fait par pas de 3 dB par cran. Une DEL s'allume toutes les 9 dB.

Illustration 19: Détail LEVEL

Pour facilititer la visualisation de la position 0 dB, sa DEL (n^10) est plus claire que les autres. Attention, ce niveau 0 dB n'est atteint que lorsque le troisième cran est atteint après allumage de la DEL (voir Détail LEVEL).

TREBLE

Appuyez sur le régulateur rotatif SYSTEM CONTROL en fonction LEVEL pour basculer l'affichage des canaux d'entrée et de sortie d'Amplification à Contrôle de niveau.

7.4.2 TREBLE

Illustration 20 : Fonction TREBEL

La fonction TREBEL s'applique a tous les canaux d'entree et de sortie.

Illustration 21: Incrémentation de la couronne de DEL de la fonction TREBEL

La fonction TREBLE sert à régler les aigués du signal audio. Le filtré est de type Shelving High (plateau haut) de niveau 1. Le seul de fréquence est 10kHz .

Plage de réglage: -14 à +14 dB. En mode Linéaire, seule la DEL du milieu (0 dB) s'allume. Si vous tournez le régulateur rotatif vers la gauche, les DEL de gauche s'allument en conséquence.

Si vous tournez le régulateur rotatif vers la croite, les DEL de gauche s'allument en conséquence.

Le pas, réglable, est de 2 dB par cran et correspond à l'allumage d'une DEL.

Illustration 22: Paramètres de la fonction TREBLE

BASS

7.4.3 BASS

La fonction BASS s'applique a tous les canaux d'entrée et de sortie.

La fonction BASSE sert à régler les basses du signal audio. Le filtré est de type Shelving Low (plateau bas) de niveau 1. Le seul de fréquence est 100 Hz.

Plage de réglage: -14 à +14 dB. En mode Linéaire, seule la DEL du milieu (0 dB) s'allume. Si vous tournez le régulateur rotatif vers la gauche, les DEL de gauche s'allument en conséquence.

Si vous tournez le régulateur rotatif vers la croite, les DEL de gauche s'allument en conséquence.

Illustration 24: Incrémentation de la couronne de DEL de la fonction BASS

Le pas, réglable, est de 2 dB par cran et correspond à l'allumage d'une DEL.

Illustration 25: Paramètres de la fonction BASS

LOW CUT

7.4.4 LOW CUT

Illustration 26 : Fonction LOW CUT

La fonction LOW CUT s'applique a tous les canaux d'entree.

La fonction LOW CUT sert à éliminer les bruits parasites de basse fréquence. Le filtré est de type Pass high (passe-haut) de niveau 2. Tournez le régulateur rotatif vers la croite pour augmenter le seuil de fréquence minimale, vers la gauche pour le diminuier.

Plage de réglage: 0 Hz (aucun effet) à 150 Hz (atténuation forte)

A 0 Hz, une DEL est allumée. A 150 Hz, la couronne de DEL est complète.

Illustration 27: Incrémentation de la couronne de DEL de la fonction LOW CUT

Le pas, régiable, est de 20 Hz par cran et correspond à l'allumage d'une DEL.

Illustration 28: Paramètres de la fonction LOW CUT

LIMITER

7.4.5 LIMITER

Illustration 29: Fonction LIMITER

La fonction LIMITER s'applique à tous les canaux de sortie.

Tournez le régulateur rotatif vers la droite pour augmenter l'effet, vers la gauche pour la diminuer.

Plage de réglage: +20 à -25 dBu. À +20 dBu, une DEL est allumée. À -25 dBu, la couronne de DEL est complète.

Illustration 30: Incrémentation de la couronne de DEL de la fonction LIMITER

Le pas, réglable, est de 3 dB par cran et correspond à l'allumage d'une DEL.

Illustration 31: Paramètres de la fonction LIMITER

COMPRESSOR

7.4.6 COMPRESSOR

Illustration 32 : Fonction COMPRESSOR

La fonction COMPRESSOR s'applique a tous les canaux d'entree.

Le ratio (taux de compression) du compresseur est reglé en usine. Sa valeur est 1:2. Tournez le régulateur rotatif vers la droite pour augmenter l'effet, vers la gauche pour la diminuer.

Plage de réglage: +20 à -25 dBu. À +20 dBu, une DEL est allumée. À -25 dBu, la couronne de DEL est complète.

Illustration 33: Incrémentation de la couronne de DEL de la fonction COMPRESSOR

Le pas, réglable, est de 3 dB par cran et correspond à l'allumage d'une DEL.

Illustration 34: Paramètres de la fonction COMPRESSOR

AUTOMIXING

7.4.7 AUTOMIXING

Illustration 35 : Fonction AUTOMIXING

La fonction AUTOMIXING s'applique a tous les canaux d'entree.

Illustration 36: Paramétres de la fonction AUTOMIXING

Tournez vers la croite le régulateur rotatif d'un canal pour activer les fonctions de mixage automatique sur ce canal. (la couronne de DEL est complètement allumée) Tournez-le dans l'autre sens pour les désactiver. (une seule DEL est allumée)

Appuyer sur le régulateur rotatif active/désactive aussi la fonction.

PRIORITY

7.4.8 PRIORITY

Illustration 37: Fonction PRIORITY

Cette fonction ne peut etre activée que sur un seul canal d'entree.
La fonction PRIORITY définit le canal d'entrée ayant priorité. Le canal prioritaire est avantagé de 6 dB dans l'évaluation de signal en combinaison avec la fonction AUTOMIXING.

Illustration 38: Paramètres de la fonction PRIORITY

Tournez vers la droite le régulateur rotatif d'un canal pour activer la fonction sur ce canal. (la couronne de DEL est complètement allumée) Tournez-le dans l'autre sens pour la désactiver (une seule DEL est allumée).

Appuyer sur le régulateur rotatif active/désactive aussi la fonction.
L'activation de la fonction PRIORITY sur un canal d'entrée la désactive au niveau du canal précédement prioritaire.

PAN/BALANCE

7.4.9 PAN/BALANCE

Illustration 39: Fonction PAN/BALANCE

La fonction PAN/BALANCE s'applique à tous les canaux d'entrée pour en modifier l'effet Panorama et à tous les canaux de sortie pour en régler la balance.

Illustration 40: Incrémentation de la couronne de DEL de la fonction PAN/BALANCE

La balance désigne l'attribution d'un signal de somme à une sortie.

En mode Linéaire, seule la DEL du milieu (0 dB) s'allume. Cette DEL (0 dB) sert aussi de point de départ pour la rotation du régulateur. Si vous tournez le régulateur rotatif vers la gauche, les DEL de gauche s'allument en conséquence. Si vous tournez le régulateur rotatif vers la droite, les DEL de gauche s'allument en conséquence.

Si le canal de sortie de gauche d'une sortie stéreo ne doit plus être transmis, tournez le régulateur vers la droite.

Le signal des entrées mono est également répartit sur stéreo gauche et droite. Si le signal d'entrée ne doit être affecté qu'au canal de gauche,

tournez le régulateur rotatif de cette entrée vers la gauche, avec la fonction PAN activée.

Le pas, réglabre, est de 6 dB par cran et correspond à l'allumage d'une DEL.

DELAY

7.4.10 DELAY

Illustration 41: Fonction DELAY

La fonction DELAY s'applique aux sorties OUT 1 et OUT 2. Cela permet de retarder la transmission du signal des sorties.

Illustration 42: Incrémentation de la couronne de DEL de la fonction DELAY

Plage de réglage: 0 à 75 m. À 0 m, une DEL est allumée. À 75 m, la cou-ronne de DEL est complète.

Le pas, régliable, est de 1 m par cran. Une DEL s'allume toutes les 5 m.

ROUTING TO REC

7.4.11 ROUTING TO REC

Illustration 43: Fonction ROUTING TO REC

La fonction ROUTING TO REC s'applique a tous les canaux d'entree.

Illustration 44: Paramétres de la fonction ROUTING TO REC

Tournez vers la croite le régulateur rotatif d'un canal pour activer la fonction sur ce canal (la couronne de DEL est complètement allumée). Tournez-le dans l'autre sens pour la désactiver (une seule DEL est allumée).

Appuyer sur le régulateur rotatif active/désactive aussi la fonction.

Activer la fonction met ce canal d'entrée sur la sortie de somme OUT 1.

ROUTING TO USB

7.4.12 ROUTING TO USB

Illustration 45 : Fonction ROUTING TO USB

La fonction ROUTING TO USB s'applique a tous les canaux d'entree.

Illustration 46: Paramétres de la fonction ROUTING TO USB

Tournez vers la croite le régulateur rotatif d'un canal pour activer la fonction sur ce canal (la couronne de DEL est complètement allumée). Tournez-le dans l'autre sens pour la désactiver (une seule DEL est allumée).

Appuyer sur le régulateur rotatif active/désactive aussi la fonction.

Activer la fonction met ce canal d'entrée sur la sortie de somme USB OUT.

EQUALIZER

7.4.13 EQUALIZER

Illustration 47: Fonction EQUALIZER

La fonction EQUALIZER s'applique aux sorties OUT 1 et OUT 2. Le réglage est le même pour les deux canaux.

Le système peut effectuer une compensation de pieces sur 12 bandes.

Appuyez sur le régulateur rotatif OUT 1 pour activer le réglage OUT 1 et sur le régulateur rotatif OUT 2 pour activer le réglage OUT 2.

Les 12 régulateurs rotatifs des canaux d'entrée seront à augmenter/ diminuier les bandes. Le réglage apporte une variation de +/-14 dB. En mode Linéaire, seule la DEL du milieu s'allume. Tourner le régulateur vers la gauche fait s'allumer les DEL de gauche en conséquence. Tourner le régulateur vers la croite fait s'allumer les DEL de croite en conséquence.

Illustration 48: Incrémentation de la couronne de DEL de la fonction EQUALIZER

Le réglage se fait par pas de 2 dB.

Les fréquences moyennes des bandes sont ordonnées en écart de 12 -octave.

Illustration 49: Paramétres de la fonction EQUALIZER

PRESET

7.4.14 PRESET

Illustration 50 : Fonction PRESET

Vou puez définir, enregistrer et charger dans le système jusqu'à 12 profils de système différents (LEVEL, TREBLE, BASS, ..., EQUALIZER).

Selectionnez pour cela la fonction PRESET du régulateur

SYSTEM CONTROL. Ces 12 profils s'ajoutent à un profil dit de travail. Les modifications de réglages ne s'appliquent tout d'abord qu'à ce profil. Pour les pérenniser, enregistrez ce profil de travail dans un des profils existants. Si vous chargez un profil, il est activé et écrase les réglages du profil de travail. Au redémarrage, le système est chargé du dernier profil de travail activée, avec ses réglages les plus récents.

Les 12 régulateurs rotatifs d'entrée permettent d'afficher les profils et de modifier leur paramètres.

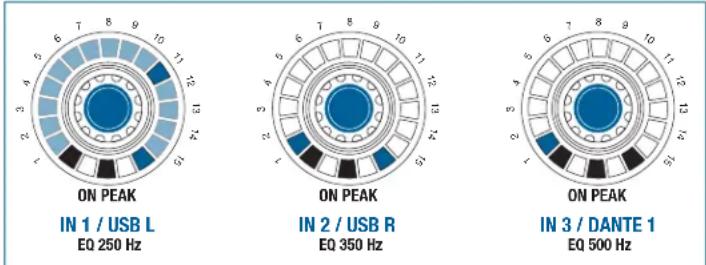

Illustration 51: Configurations de profils

Si seule la DEL 1 d'une couronne de DEL est allumée, l'espace de stockage n'est pas configuré (voir Illustration 51, générateur d'incréments IN 3/15).

Si toutes les DEL de la couronne et la DEL rouge PEAK sont allumées, l'espace est occupé et sélectionnée (voir Illustration 51, générateurs d'incréments IN 1 / 13).

Si seule la DEL 1 de la couronne et la DEL rouge PEAK sont allumées, l'espace est occupé et non sélectionnée (voir Illustration 51, générateurs d'incréments IN 2 / 14).

Voir aussi la section 8.7 Utiliser les profils, page 180.

LOCKED

7.5 LOCKED

Illustration 52: Fonction LOCKED

La fonction LOCKED verrouille les réguleurs rotatifs ou le système pour éviter toute manipulation inappropriée.

Voir aussi la section 8.11 Activer/Désactiver LOCKED, page 184.

8 Manipulation du système

SYSTEM CONTROL

8.1 SYSTEM CONTROL: Modifier les paramètres du système

Modification des paramètres du système :

Étape Description

1 Sélectionnez la fonction en tournant le régulateur rotatif SYSTEM CONTROL jusqu'à ce que la DEL de la fonction choisis s'allume
2 Reglez la fonction au niveau des canaux d'entrée avec les régulateurs rotatifs IN 1 à IN 12.
3 Reglez la fonction au niveau des canaux d'entrée avec les régulateurs rotatifs OUT 1 à OUT 2.

La sortieEnregistrementstéreo ne peutetre réglée.

5 minutes après la dernière modification, le régulateur rotatif
SYSTEM CONTROL revient automatiquement sur LEVEL. 1 minute après la dernière modification, la valeur régée est automatiquement enregistrée.

8.2 Configurer les microphones du DMM14 U (UL, ULD)

Configuration des microphones et instruments branchés :

Étape Description

1 Réglez l'interrupteur coulissant et le régulateur de gain sur la face arrêté du DMM14 U (UL, ULD)

• Plage de réglage: 0 à +57 dB.
• L'augmentation de l'amplification du signal d'entrée est adaptée aux microphones avec un niveau de sortie faible.
• Pour les microphone à fort niveau de sortie,CHOISSEZ une amplification faible.
• Si vous utilisez des microphones à condensateur, déterminé les systèmes ou la tension d'alimentation dont ils ont besoin.
• Si vos microphones à condensateur sont compatibles avec l'alimentation fantôme, activez celle-ci. Mettez pour cela l'interrupteur coulissant PHANT. PWR sur ON.

2 Allumez le système avec l'interrupteur

Pour ne pas endommager les récepteurs si vous utilisez des microphones sans fil, désactive l'alimentation fantôme de chaque entrée à laquelle un récepteur est branché.

8.3 Écouter les entrées et sorties

Écoute des entrées et sorties :

Étape Description

1 Appuyez sans relacher le régulateur rotatif HEADPHONE et appuyez en même temps un ou plusieurs autres régulates de source d'écoute
- Les canaux de casque gauche et droit seront simultanément mis sur mono.
2 Appuyez sur un autre régulateur pour changer de source.
- La source précédemment sélectionnée est désactivée

Au niveau des entrées, vous pouvez écouter plusieurs sources.

La sortie ne peut etre ecoutee que seule, mais alors en stereo.

La sortieREC(OUT)nepeutéécoutée.

8.4 Mettre les systèmes en cascade

Le raccordement est réservé au spécialistes autorisés.

Ne raccordez pas le premier système de la cascade au dernier.

Câblage des systèmes avec les douilles d'extension :

Étape Description

1 Réunissez comme suit les systèmes avec le cable de connexion CAT5+ :

Pour effectuer une mise en cascade, nous vous conseillons de n'utiliser que les câbles accessoires AKG.

Les fonctions et le comportement des systèmes sont identiques pour l'utilisateur. Chaque système garde toutes ses fonctions s'il est mis en cascade.

Transmission par USB et DanteTM

8.5 Transmission par USB et DanteTM

8.5.1 Modifier la transmission

Transmission des signaux d'entrée par USB et DanteTM :

Étape Description

1 Appuyez deux fois rapidement sur le régulateur rotatif SYSTEM CONTROL (clic double)

• Les 12 réguleurs d'entrée sont commutes sur manipulation.
• Les DEL IN USB ou IN USB/DANTE s'allument en continu.
• Les modifications effectuees sur les regulateurs d'entree ne s'appliquent plus aux 12 entrées analogiques, mais aux entrées numériques 13 à 24.
• La manipulation est alors la même que pour les entreses analogiques.

Les entrées du port USB occupte les canaux 13 (IN1/USB L) et 14 (IN2/USB R). Pour les systèmes sans interface DanteTM, les entrées numériques 15 à 24 son sans fonction et inactives.

Pour les systèmes avec interface Dante™, les canaux d'entrée à partir du canal 15 sont attribués de la façon suivante :

Les fonctionnalités de traitement des signaux des entrées numériques et analogiques sont identiques.

8.6 Activer l'alimentation fantôme

PRESET

Ne pointer le potentiel 0 V qu'avce la mise à la terre (réglages d'usine) ou vers la mise à la terre centrale, sinon l'alimentation fantôme n'a pas de point de reférence et ne fonctionne pas.

8.7 Utiliser les profils

Les profils du DMM14 U (UL, ULD) fonctionnement de façon similaire à ceux d'un autoradio.

8.7.1 Sélectionner un profil

Sélection d'un profil :

Étape Description

1 Sélectionnez, sur SYSTEM CONTROL, la fonction PRESET
2 Appuyez un court instant sur le régulateur rotatif du canal d'entrée ou de sortie correspondant.
- Un signal acoustique (bip) retentit.
3 Relâchez le régulateur rotatif après le bip.
- Le profil du système se charge en profil de travail.
- Les réglages du profil sélectionné sont actifs immédiatement (toutes les DEL s'allument).

8.7.2 Programmer un profil

Programmation d'un profil :

Étape Description

1 Sélectionnez, sur SYSTEM CONTROL, la fonction PRESET
2 Appuyez entre 3 et 5 secondes sur le régulateur rotatif d'entree (1 à 12).
- Un signal acoustique (bip) retentit.
3 Relâchez le régulateur rotatif après le bip.
- Les réglages du profil de travail sont enregistrés dans le profil du système sélection (toutes les DEL s'allument).

8.7.3 Supprimer un profil

Suppression d'un profil :

Étape Description

1 Sélectionnez, sur SYSTEM CONTROL, la fonction PRESET
2 Appuyez entre 8 et 10 secondes sur le régulateur rotatif du canal d'entrée ou de sortie correspondant.
- Un signal acoustique (bip) retentit.
3 Relâchez le régulateur rotatif après le bip.
- Le profil du système est supprimé et ne peut plus être sélectionné (espace de stockage vide, DEL 1 s'allume).

MUTE

8.8 Utiliser MUTE

8.8.1 Activer MUTE

Vouspouvecommuter sur MUTEles canaux d'entree et de sortie.

Procedure:

Étape Description

1 Dans la fonction LEVEL, appuyez un court instant sur le régulateur rotatif du canal d'entrée ou de sortie correspondant.

Le canal est alors muet.
- Toutes les DEL alluméesAAParavant se mettent à clignoter.
Le volume d'avant MUTE est enregistré.

La fonction MUTE ne peut être utilisée pour le régulateur rotatif HEADPHONE.

8.8.2 Désactiver MUTE

Désactivation de la fonction MUTE :

Étape Description

1 Appuyez un court instant sur le régulateur rotatif du canal d'entrée ou de sortie correspondant.

• La fonction MUTE du canal correspondant est désacti-vee.
• Le volume enregistré avant MUTE est utilisé.

ROUTING TO OUT

8.9.1 Pour un canal d'entrée

Tous les canaux d'entrée peuvent etre routés sur la sortie OUT. Procedure :

Étape Description

1 Appuyez sans relacher sur le régulateur rotatif OUT

Appuyez simultanément sur le régulateur rotatif du canal d'entrée choisi
- Le canal d'entrée est routed sur la sortie de somme OUT.

8.9.2 Pour plusieurs canaux d'entrée

Routage de plusieurs canaux d'entrée sur OUT :

Étape Description

1 Appuyez sans relacher sur le régulateur rotatif OUT

Appuyez sur le régulateur rotatif des canaux d'entrée choisis.
- Les canaux d'entrée sont routés sur la sortie de somme OUT.

8.10 Désactiver ROUTING TO OUT

Désactivation de la fonction ROUTING TO OUT :

Étape Description

1 Appuyez sur le régulateur rotatif du canal d'entrée choisi.

• ROUTING TO OUT est désacté pour le canal d'entrée correspondant.

LOCKED

La fonction LOCKED sert a verrouiller les éléments suivants :

• Régulateur rotatif SYSTEM CONTROL
  Le système
• Certains canaux

Verrouiller un régulateur rotatif

8.11.1 Verrouiller le régulateur rotatif SYSTEM CONTROL

Verrouillage du régulateur rotatif SYSTEM CONTROL :

Étape Description

1 Appuyez plus de 3 secondes sur le régulateur rotatif SYSTEM CONTROL

La DEL LOCKED s'allume.
- Tourner le régulateur rotatif n'a plusaucun effet.
- Tous les autres régulateurs rotatifs sont sur LEVEL et disponibles.

Déverrouillez un régulateur rotatif

8.11.2 Déverrouiller le régulateur rotatif SYSTEM CONTROL

Déverrouillage du régulateur rotatif SYSTEM CONTROL :

Étape Description

1 Appuyez plus de 3 secondes sur le régulateur rotatif SYSTEM CONTROL

Le verrouillage du régulateur rotatif est annulé.
La DEL LOCKED est eteinte.
- Le régulateur rotatif est en position initiale LEVEL.

Verrouiller lesysteme

8.11.3 Verrouiller le système

Verrouillage du système :

Étape Description

1 Appuyez plus de 3 secondes sur les régulateurs rotatifs SYSTEM CONTROL et OUT

La DEL LOCKED s'allume.
- Les réglages sont enregistrés.
- Tourner le régulateur rotatif n'a plusaucun effet.
- Tous les autres régulateurs rotatifs sont sur LEVEL et disponibles.

Déverrouiller le système

8.11.4 Déverrouiller le système

Déverrouillage du système :

Étape Description

1 Appuyez plus de 3 secondes sur les régulateurs rotatifs SYSTEM CONTROL et OUT

Le verrouillage du régulateur rotatif est annulé.
La DEL LOCKED est eteinte.
- Les réguleurs rotatifs sont en position initiale LEVEL.

Déverrouiller certains canaux

8.11.5 Déverrouiller certains canaux

Déverrouillage de certains canaux :

Étape Description

1 Verrouillez le système en appuyant plus de 3 secondes sur les réguleurs rotatifs SYSTEM CONTROL et OUT

La DEL LOCKED s'allume.
- Les réglages sont enregistrés.
- Tourner le régulateur rotatif n'a plus aucun effet.
- Tous les autres régulateurs rotatifs sont sur LEVEL et disponibles.

2 Appuyez plus de 3 secondes sur le régulateur rotatif du canal choisi pour le déverrouiller.

Verrouiller certains canaux

8.11.6 Verrouiller certains canaux

Pour verrouiller certains canaux, verrouillez le système puis déverrouillez les canaux à libérer.

Verrouillage de certains canaux :

Étape Description

1 Verrouillez le système en appuyant plus de 3 secondes sur les réguleurs rotatifs SYSTEM CONTROL et OUT

La DEL LOCKED s'allume.
- Les réglages sont enregistrés.
- Tourner le régulateur rotatif n'a plusaucun effet.
- Tous les autres régulateurs rotatifs sont sur LEVEL et disponibles.

2 Déverrouillez tous les canaux ne devant pas être verrouillés en appuyant plus de 3 secondes sur le régulateur rotatif du canal choisi.

Les réglages effectuels avant le verrouillage des canaux ou du système seront rétablis après la mise hors service/le redémarrage du DMM14 U (UL, ULD).

8.12 Copier des données de configuration

La fonction de copie sert à dupliquer vers une ou plusieurs autres entres les réglages (LEVEL, TREBLE, BASS, LOWCUT, LIMITER et COMPRESSOR) d'une entree.

Copier des configurations

8.12.1 Copier des valeurs

Copie d'une valeur d'un canal vers un ou plusieurs autres canaux.

Étape Description

1 Choisissez la fonction sur le régulateur rotatif SYSTEM CONTROL
2 Appuyez sur le régulateur rotatif source de la valeur puis immediatement sur celui vers lequel cette valeur doit être copiee
3 Maintenez les deux régulateurs rotatifs appuyés env. 4 secondes jusqu'à ce que vous entendiez un bip et voyiez les couronnées de DEL clignoter une fois.
La valeur a ete copiee.

La copie sera appliquée à tous les réguleurs rotatifs placés entre ceux sclectionnés.

8.12.2 Copier toutes les valeurs

Copie de toutes les valeurs d'un canal vers un ou plusieurs autres canaux.

Étape Description

1 Appuyez sur le régulateur rotatif source des valeurs puis immédiatement sur celui vers lequel elles doivent être copées
2 Maintenez les deux régulateurs rotatifs appuyés env. 8 se-
condes jusqu'à ce que vous entendiez un double bip et voyiez
les couronnées de DEL clignoter une fois.
- Les valeurs ont été copies.

La copie va dans les deux sens (IN 1 à IN 12 et IN 12 à IN 1).

Les illustrations suivantes vous aident à visualiser la copie.

Illustration 53: Sélectionner le régulateur rotatif (source)

Illustration 54: Définir les valeurs à copier (cible)

Illustration 55: Maintainir les deux régulateurs appuyés

Illustration 56: Copie terminée

Réinitialisation à la configuration d'usine

8.13 Réinitialiser à la configuration d'usine

+

Illustration 57: Réinitialiser à la configuration d'usine

Réinitialisation à la configuration d'usine du système

Étape Description

1 Allumez le système

Attendez que sa séquence de démarriage soit terminée (env. 15 secondes)

2 Appuyez sur le regulateur rotatif SYSTEM CONTROL sans le relacher jusqu'à l'etape 5
3 Éteignez le système avec l'interrupteur
4 Rallumez-le après un court instant

Attendez que sa sequence de demarrage soit terminée (env. 15 secondes)

5 Relachez le régulateur rotatif SYSTEM CONTROL

• Le système a été réinitialisé à sa configuration d'usine, que vous pouvez de nouveau modifier.

La réinitialisation à la configuration d'usine écrase tous les régles enregistrées.

9 Résolution des erreurs

ATTENTION: Risque de chocolélectrique

Le système contient des contacts et cables électriques non protégés. Les toucher peut entraîner un choc électrique responsable de blessures graves.

• Le système ne peut être ouvert pour réparation que par des professionnelles autorisés.

ERREUR ORIGINE POSSIBLE SOLUTION

Pas de son Le cable de raccordement au réseau n'est pas branché sur le système	Branchez le cable de raccordement à réseau sur le système
Interrupteur réseau éteint Allumez l'interrupteur réseau
Le système n'est pas branché sur l'amplificateur	Raccordez le canal de sortie à l'amplifieur
Le microphone ou l'instrument n'est pas raccordé au système.	Raccordez le microphone ou l'instrument au système
Les régulateurs rotatifs de volume sont au minimum	Augmentez lentement le volume
Les régulateurs rotatifs de volume sont mis sur MUTE	Annulez le MUTE en appuyant sur le régulateur rotatif
Le préampli n'est pas réglié correctement.	Rétablissez la bonne configuration du régulateur de gain sur la face arrêté de système
L'alimentation fantôme est désactivée Activez l'alimentation fantôme du microphone à condensateur
Le potentiamètre externe est au minimum	Augmentez le potentiamètre
Pas de son en alimen-tation sinusoidale	L'algorithmie Automix supprime le signal continu

ERREUR ORIGINE POSSIBLE SOLUTION

Distorsion des si-gnaux	Le préampli n'est pas régle correctement.	Rétablissez la bonne configuration du régulateur de gain sur la face arrêté de système
	Les réguleurs rotatifs de volume sont trop forts	Diminuez le volume
	Le niveau du signal d'entrée est trop haut	Attenuez le signal d'entrée

Si une erreur persiste malgré les instructions précédentes, contactez AKG Acoustics GmbH ou votre revendeur AKG.

1 GENERALIDADES 197

5 DESCRIPCION DEL EQUIPO 202

8 MANEJO DEL EQUIPO 242

5.4.6 Control série mediente RS232

Figura 11: Controlserie

Figura 49: Rango de ajuste de la fonction EQUALIZER

PRESET

7.4.14 PRESET
