MODE D'EMPLOI GMP 15.22 Güde
FRANÇAIS Veuillez dire avec soin le mode d'emploi avant la mise en service
Dans le cadre de développement continu du produit, nous nous réservons le droit de réaliser des modifications techniques en vue d'amélioration.
Ce document comprend un mode d'emploi original.

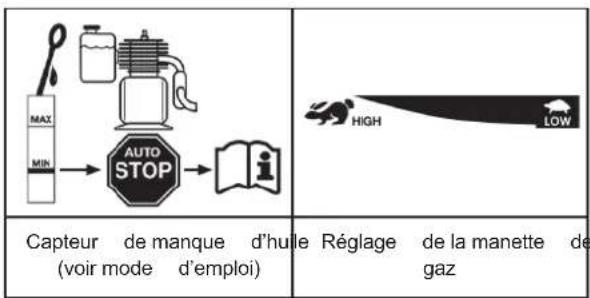

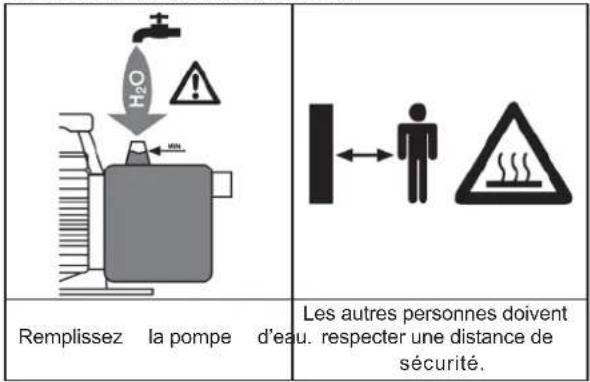

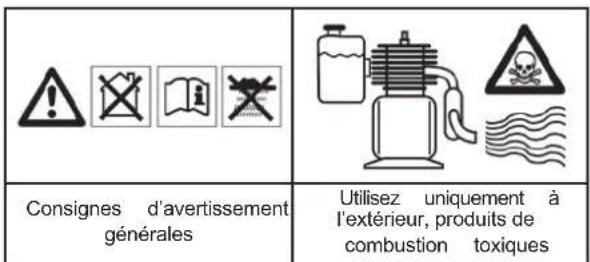

Symboles :
Avertissements/interdictions :
Sécurité du produit :
| CE | |
| Produit répond aux normes correspondantes de la CE |
Protection de l'environnement :
| Liquidez les déchets de manière à ne pas nuir à l'environnement. | Déposez l'emballage en carton au dépôt pour recyclage. |
| Déposez les apparciels électriques ou Electroniques défectueux et/ou destinés à liquidation au centre de ramassage correspondant. |
\section*{Caracteristiques techniques :}
| Puissance du moteur Cylindrée 1/h Quantité refoulée Hauteur d'aspiration Hauteur de refoulement Niveau de bruit |
Description de l'appareil (fig. A)
- Réservoir
- Bouchon du réservoir
- Pot d'échévement
- Cadre
- Goulot d'aspiration
- Patte en caoutchouc
- Témoin du niveau d'huile
- Vis de vidange
- Capteur de manque d'huile
- Interrupteur ON/OFF
- Dem arreur Bow den
- Manette de gaz
- Goulot de replissage
- Goulot de sortie
- Starter
- Filtre à air
- Carburateur
- Vis de purgege
Accessoires (fig.B)
- Raccord d'aspiration (4 m)
- Le flexible de sortie (10 m)
Garantie
La durée de la garantie est de 12 mois en cas d'une utilisation industrielle et de 24 mois pour le consommateur final. La période de garantie commence à courir à compter de la date d'achat de l'appareil.
La garantie s'applique exclusively sur les défauts de matériel ou des défauts de fabrication. En cas de réclamation pendant la durée de la garantie, veuilles joindre l'original du justificatif d'achat responsable la date d'achat.
La garantie ne couvre pas une utilisation incompétente, telle que surcharge de l'appareil, utilisation de f'orce, endommagement par une personne étrangère ou un objet étranger, non respect du mode d'emploi et du mode de montage et usure normale.
\section*{Caracteristiques techniques GMP 15.22}
| Type du moteur (refroidissement à air) | Moteur 4 temps |
| Cylindrée | 79 cm3 |
| Puissance du moteur | 1,4 kW – 1,9 PS |
| Quantité refoulée maxim ale | 15.000 l/h |
| Pression d'eau maximale dans les tuyaux | 1,5 bars |
| Hauteur d'aspiration maximale | 6 m |
| Hauteur de refoulement maximale | 22 m |
| Ø du raccord pression/aspiration | environ 40 mm |
| Volume du réservoir | 1,7 l |
| Raccord à pression | 1 1/2 " filetage extérieur |
| Carburant | Essence sans plomb |
| Huile de m'oteur | 10W40 |
| Température maximale de l'eau | Jusqu'à + 35°C |
| Niveau de bruit | LWA 109 dB |
| Poids 18 kg | |
| Dimensions LxLxH | 360x310x380 mm |
Consignes generales de sécurité
Veuillez dire attentivement ce mode d'emploi et familiarisez-vous avec les éléments de commande et l'utilisation correcte de ce produit. Nous déclinons toute responsabilité pour des dommages consécutifs au non respect des consignes et régles figurant dans ce mode d'emploi. Les dommages consécutifs au non respect des consignes et des régles ne sont pas couverts par la garantie. Conservez bien ce mode d'emploi et remettez-le à l'utilisateur suivant.
L'utilisation de cet apparéil est interdite aux enants et aux personnes n'ayant pas pris connaissance du contenu du mode d'emploi. Veiliez à ce que les enfants ne jouent pas avec l' apparéil. Les règes en vigueur dans divers pays limitent l'âge de l'utilisateur, ces règes doivent être respectées.
Les personnes avec capacités physiques, sensorielles et mentales limitées ne doivent pas utiliser cet apparéil et ce même sous la surveillance d'un technicien ou si une personne responsable leur foumit les consignes d'utilisation de l' apparéil.
Veillez respecter les consignes de sécurité spéciales indiquées dans divers chapitres de ce mode d'emploi.
Il est particulièrement nécessaire de respecter les avertissements et consignes signalés par les symboles suivants:
engendrer un risque pour des personnes et/ou un dommage matériel !
Contrôlez si l'appareil n'a pas ete endommagé lors du transport. En cas de dommages, contactez immediatement le vendeur.
La pompe ne convient pas au pompage d'eau salée, atières fécales, des liquides inflammables,
caustiques, explosifs et d'autres liquides dangereux. La pompe ne convient pas non plus au pompage d'eau potable et d'autres alimentes.
La température du liquide pompé ne doit pas ser ou être inférieure à la température maximale ou le indicée dans les données techniques.
Conduite en cas d'urgence
Pour des raisons de risque d'accident, le lieu de travail doit être équipé d'une armoire à pharmacie selon DIN 13164. Il est nécessaire de compléter immédiatement le matériel pris dans l'armoire à pharmacie. Si vous appelez les secours, fournisse les renseignements suivants:
lieud'accident type d'acciden
Nombre de blessés type de blessure
Effectuez les premiers gestes de secours et appelez rapidement les premiers secours.
Protégez le blessé d'autres blessures et calmez-le.
Utilisation en conformité avec la destination
Pompe à moteur à essence pour le pompage d'eau pure et légération polluée. Toute autre utilisation est contraire à la destination. Le fabricant n'est pas responsable des dommages et blessures consécutif s'une telle utilisation. Notez que nos produits ne sont pas conçus pour une utilisation industrielle.
Domains d'utilisation
L'appareil convient au pompage d'eau pure et légarement polluée.
Gracé à sa puissance élevée, le modele peut être également utilisé dans l'industrie et l'agriculture.
Les domaines typiques d'utilisation de la pompe à moteur à essence sont les suivants :
alimentation des chantiers en eau,
- irrigation de jardins, massifs, champs et arrosage,
pompage d'eau des puits, citernes, ruisseaux, etc.,
assèchéement et remplissage d'étangs, réservoirs, etc.
Liquidation
Les consignes de liquidation résultat des pictogrammes indiqués sur l'appareil ou sur l'emballage. La description des significations individuelles se trouve dans le chapitre
« Indications sur l'appareil »
Liquidation de l'emballage de transport
L'emballage protège l'appareil de l'endommagement lors du transport. En général, le matériel d'emballage est choisi de façon à ce qu'il réponde aux régles de protection de l'environnement et de liquidation des déchets, par conséquent, il peut être recyclé.
La remise de l'emballage dans le circuit de matieres permet d'économiser des matieres premières et de réduire les déchets.
Des parties de l'emballage (telles que films, styropore) peuvent etre dangereux pour les enfants. Danger d'etouffement!
Rangez les parties de l'emballage hors de portée des enfants et liquidez-les le plus rapidement possible.
Exigences à l'égard de l'opérateur
L'opérateur doit dire attentivement la notice avant d'utiliser l'appareil.
Qualification
Mis à part l'instruction détaillée par un spécialiste, aucune autre qualification spécifique n'est requise.
Age minimal
L'appareil peut être utilisé uniquement par des personnes de plus de 18 ans ayant été familiées avec la manipulation et le fonctionnement de l'appareil. Les adolescents entre 16 et 18 ans peuvent utiliser l'appareil uniquement sous la surveillance d'unadulte.
Exception faite des adolescents manipulant l'appareil dans le cadre de l'enseignement professionnel sous la surveillance du formateur.
For mation
L'utilisation de l'appareil nécessite uniquement l'instruction par un spécialiste, eventuellement par la notice. Une formation spéciale n'est pas nécessaire.
Transport et stockage
- En cas de stockage prolongé, il est nécessaire de nettoyer soigneusement l'appareil et d'empecher l'accès à l'appareil aux personnes non autorisées.
- Bloquez l'appareil avant chaque transport contre le basculement.
Montage/premiere mise en marche
La pompe à moteur à essence est montée dans une cage stable en tubes d'acier avec amortisseur des vibrations. Il est interdit de démonter ces dispositifs lors du transport de l'appareil, car ils assurent la stabilité et réduisent les vibrations.
Consignes generales d'installation
Toutes les conduites de raccordement doivent etre
étanches. Des conduites non étanches peuvent influencer négativement la puissance de la pompe et engendrer d'importants dommages.
Pendant toute la durée d'installation, il est interdit de la pompe en marche.
Toutes les conduites de raccordement doivent être étanches. Des conduites non étanches peuvent influencer négativement la puissance de la pompe et engendrer d'importants dommages. Par conséquent, étanchéifiéez les parties filétées des conduites et les racçords de la pompe à l'aide d'une bande télflon. L'utilisation de tel matériel d'étanchéité (bande télflon) assurera un montage étanche à air.
Lors du serrage des boulonnages, évitez d'utiliser une force excessive, vous pourriez les endommager. Lors de l'installation des conduites de raccordement, voirlez à ce que la pompe ne soit pas soumise aux charges, aux vibrations ou aux tensions.
Installation de la conduite d'aspiration
L'entrée de la conduite d'aspiration doit être munie et ne peutment de bloquer des particules d'imputétés.
plus grandes se trouvant dans l'eau et pouvant boucher ou endommager la pompe.
La conduite d'aspiration transporte la liquide pompé vers la pompe. Utilisez une conduite d'aspiration avec diamètre identique au diamètre du raccord d'aspiration de la pompe. Néanmoins, en cas de différence de hauteur entre la pompe et la surface du liquide pompé supérieure à 4 m, il est recommendé d'utiliser un diamètre de 14 de plus.
L'entrée de la conduite d'aspiration doit être munie d'un filtre permettant de bloquer des particules d'impuretés plus grandes se trouvant dans l'eau et pouvant boucher ou endommager la pompe.
Il est également fortement recommendé d'instructor une valve de retard, permettant d'éviter des fuites de pression après l'arrêt de la pompe et de protégger l'appareil de l'endommagement consécutif aux chocs de pression. La valve de retard peut être fixée directement sur le raccord d'aspiration ou sur l'entrée de la conduite d'aspiration. Le montage sur l'entrée de la conduite d'aspiration est avantageux. Ainsi, la conduite d'aspiration peut être facilement purgée en la replissant d'eau.
L'entrée de la conduite d'aspiration doit toujours se trouver au minimum à 0,3 m sous la surface du liquide pompé, ceci afin d'éviter l'aspiration d'air. Il est également nécessaire de vieller à une distance suffisante de la conduite d'aspiration du sol et des bords des ruisseaux, rièires, étangs, etc., de façon à éviter l'aspiration de pierres, vegétaux, etc.
Installation de la conduite sous pression
La conduite sous pression transporte le liquide pompé de la pompe vers l'endetroit de prélefvement. Afin d'évitier des pertes lors de la circulation, il est recommendé d'utiliser des conduites sous pression dont le diamètre est au moins égal au diamètre du racord de pression de la pompe.
Installation fixe
Lors de l'installation fixe, il est nécessaire de fixer la pompe à moteur à essence sur une surface d'appui stable adequate. Pour réduire les vibrations, il est recommendé d'insérer entre la pompe et la surface d'appui un matériel antivibrations - par exemple, une couche de caoutchouc.
Mise en marche
Installation et contrôle visuel
- Les produits de combustion de la pompe à moteur à ce contiennent de l'oxyde de carbone toxique sans odeur, dont entrainer après l'inspiration de graves problèmes de cou, dans les cas extrêmes, la mort. Afin de protéger les pômes et animaux, il est interdit d'utiliser cet appeareil dans desdroits mal ventilés etURTout pas dans des pièces s. En général, il est nécessaire d'éviter de respirer les s. des de combustion.
Avant chaque utilisation de la pompe, contrôle-la du vue de sécurité. Si l'appareil est endommagé, il est de l'utiliser.
La pompe à moteur à essence peut être utilisée.
uniquement dans les zones sans risque d'inondation.
Lors de chaque mise en marche, veillez à ce que la pompe soit installée de f'acon s're et stable. Veillez à ce qu'elle soit toujours posée sur une surface droite, sinon, la protection contre le manque d'huile peut s'enclencher et empêcher le démarriage. La pompe à moteur à essence peut être utilisée uniquement dans les zones sans risque d'inondation.
Choisissez l'endetroit d'installation de façon à ce qu'une fuite éventuelle de combustible ou d'huile de moteur ne puisse pas provoquer de dégats. Lors de l'utilisation dans des étangs, réservoirs, fosses de construction, rivieres et dans d'autres endroits similaires, il est nécessaire de protégger la pompe de la chute.
Contrôlez visuèlement la pompe à moteur à essence avant chaque mise en marche. Veillez à ce que tous les boulonnages soient correctement serrés et tous les raccords soient en parf ait état. Il est interdit d'utiliser une pompe endommagée.
Carburant et ravitationnel/huile de moteur
La pompe à moteur à essence est entrainée par ce. Utilisez uniquement le type de carburant indiqué des caractéristiques techniques de votre produit.
I'll est interd it de fumer lors du ravitaillement et il est la
eaine d'eviter le feu ouvert. Ne respire pas les
les.
L'essence et l'huile de moteur sont des matieres
s. N'avalez pas et ne respirez pas les vapeurs
ace et d'huile de moteur. Evitez tout contact direct de
ce et de l'huile de moteur avec la peau, les yeux et
elements.
Ne ravitailliez pas lorsque le moteur est en marche. Avant de proceder au ravitationlement, arrêtez la pompe et laissez l'appareil refroidir au minimum 5 minutes. Lors du ravitationlement, il est nécessaire que l'appareil se調查 sur une surface droite en position verticale, de façon à éviter des fuites de carburant. Ravitationlement dans un endroit bien ventilé. Séchéz l'essence eventuelle renversée et seulement après démarrez le moteur.
Il est interdit de fumer lors du ravitationnement et il est nécessaire d'eviter le feu ouvert. Ne respirez pas les vapeurs.
Avant chaque mise en marche, contrôle le d'huile (voir Changement/contrôle du niveau de)
Remplissage de la pompe d'eau ou purge du système
Versez de l'eau dans le goulot de remplissage de la pompe
Contrôlez si l'eau ne s'infiltrte pas. Refermez le goulot de remplissage de façon étanche. Il est recommendé (mais pas nécessaire) de replir également d'eau la conduite d'aspiration.
La pompe à moteur à essence est une pompe à amortçage automatique. Cela signifie que pour la dette en marche, seule la pompe doit être remplie d'eau et non la conduite d'aspiration. Dans tous les cas, la pompe aura besoin de quelques minutes de plus pour aspirer le liquide pompé. Un replissage ultérieur de la conduite d'aspiration facilitera et accélérer considérablement la première aspiration. Si la conduite d'aspiration ne se remplit pas de liquide, il sera peut-être nécessaire de remplir la pompe plusieurs fois lors de la mise en marche. Cela dépend de la longueur et du diamètre de la conduite d'aspiration.
Ouvrez les robinets éventuels dans la conduite sous pression (par exemple, robinet d'eau), de façon à ce que l'air puisse s'échapper lors de l'aspiration.
Demarrage du moteur
Pour démarrer le moteur, ouvre le robinet d'essence (fig. A/19). Placez l'interrupteur d'allumage (fig. A/10) en position ON, la manette de starter (fig. A/15) en position Départ et le régulateur de puissance (fig. A/12) en position Plein gaz. Ensuite, tirez plusieurs fois fermement sur la
corde de démarrage (fig. A/11), jusqu'à ce que le moteur démarre. Ensuite, placez lentement la manette de starter (fig. A/15) en position de service. L'aspiration commence dés que le moteur démarre. Pendant ce procédé, laissez le régulateur de puissance (fig. A/12) en position Plein gaz. Lorsque le liquide est pompé de façon uniforme ou sans air, l'aspiration est terminée et le système purgeé. À présent, le régulateur de puissance (fig. A/12) peut être régèle selon les besoin individuels.
Fonctionnement
est interd it d'utiliser la pompe à moteur à essence leoit de prise fermé.
est interdirt d'utiliser la pompe sans eau de façon Lors de la marche a sec -fonctionnement de la sans aspiration d'eau - l'appareil peut subir d'important s.
- pompe à moteur à essence et tout le système de la société ne doit être protégés du gel et des influences liées.
les matières et objets inflammables, les liquides inflammables ou explosives, doivent être éloignés de l'objet pendant son fonctionnement. Ne posez aucun objet d'autre.
sque le moteur est en marche, il est interdit de en carburant ou en huié de moteur. Avant de arrêté la pompe.
dontant le fonctionnement de la pompe à moteur à certaines de ses pièces, telles que potment et corps, chauffent. Afin d'éviter des brûlures, appareil pendant son fonctionnement uniquement aux révus à cet effet – par exemple, les interrupteurs et ctes.
Il est interd it de faire fonctionner le moteur à plein régime pendant les 20 premières heures de fonctionnement du nouvel apparil. Pendant cette durée, il est recommendé de le faire fonctionner à 2/3 des tours possibles. Le fonctionnement à plein gaz est acceptable pendant cette durée de rodage au maximum 10 minutes - par exemple, pendant la mise en marche pour cause d'aspiration.
Arrêt du moteur
Placez le régulateur de puissance (fig. A/12) en position Plein gaz et l'interrupteur (f ig. A/10) en position OFF. L'entrée de la pompe est munie d'une valve permettant d'éviter que l'eau ne s'écoule de la pompe après l'arrêt de celle-ci. Cet arrêt du débit de retour permet de réduire la durée d'aspiration lors du démarrage suivant. Gréce à cela, il n'est pas nécessaire de replir la pompe d'eau lors du démarrage suivant.
Arret de l'utilisation
est interdit de transporter la pompe avec le réservoir nont rempli.
Après chaque utilisation, il est nécessaire de vider l'eau se trouvant dans la pompe par l'orifice correspondant. Laissez la pompe bien secher, de façon à éviter la corrosion. En cas de gel, l'eau restant dans l'appareil peut geler et provoquer d'importants dommages.
En cas de transport de l'appareil après l'utilisation, il est nécessaire de vider tout le carburant. Il est interdit de transporter la pompe avec le réservoir de carburant rempli.
Entretien et soins
Avant de proceder à l'entretien, arrêtez si possible sur, retirez l'antiparasite de la bougie d'allumage et le moteur refroidir. Si le moteur doit tourner pendant en, villeze a une bonne ventilation, car les gaz opement sont toxiques.
Un entretien et soins réguliers réduisent le risque de pannes et contribuant à la prolongation de la durée de vie de votre apparéil. La technique des moteurs est complexe, ils contennent un grand nombre de pieces mobiles, exposées aux grandes influences mécaniques, thermiques et chimiques de l'environnement et du procédé de combustion. L'utilisation de produits corrects, de qualité et frais (carburant et huile de moteur) permet de prévenir l'endommagement du moteur et les pannes.
Les matières abrasives dans le liquide transporté, tel que sable, augmentent l'usure et réduisent la puissance. Le pompage de liquides contenant de telles matières nécessite l'installation d'un préfiltre. Cet accessoire recommendé filtrer efficacement le sable et des particules similaires contenus dans le liquide, minimale l'usure et prolonge la durée de vie de la pompe.
Changement et contrôle du niveau d'huile
Avant chaque mise en marche, contrôle le niveau
duhule.
L'huile doit être changée au minimum une fois par an. L'huile de moteur perd pendant cette période sa qualité et ce même en cas d'utilisation minimale de la pompe. Lors du changement d'huile, videz l'huile usée et versez dans le goulot de replissage, dans le réserveir d'huile de l'huile fraîche (type et quantité d'huile - voir Caracteristiques techniques). Un excès d'huile est également nocif - quantité - voir Caracteristiques techniques)
L'entretien et soins minutieux incluent également le contrôle du niveau d'huile avant chaque mise en marche. RÉalissez le contrôle uniquement à l'aide de la jauge d'huile prescrite. L'appareil doit reposer sur une surface horizontal, il doit être arrêté et refroidi. Veillez à ce que la quantité d'huile ne soit pas en dessous du repère de quantité minimale ou au-dessus du repère de quantité maximale (type et quantité d'huile - voir Caracteristiques techniques).
Respectez les régles locales relatives à la liquidation d'huile usagée.
- Ne ravitailliez pas en huié de moteur lorsque le est en marche. Avant de verser de l'huîè de moteur, la pompe et laissez-la refroidir au minimum 5 ans. Afin d'éviter des fuites d'huîè de moteur, l'apparente ne place sur une surface droite, en position verticale. Et l'huîè de moteur eventuellement renversée et ont après démarrez le moteur.
Lors du ravitaillem ent en huié de moteur, il est t de fumer et il est nécessaire d'éviter le feu t. Ne respirez pas les vapeurs.
Activation automatique Auto Stop (protection contre manque d'huile) en cas de manque d'huile
Cette mécanique comfortable provoque l'arrêt automatique du moteur lorsque le niveau d'huile de moteur tombe en dessous du niveau minimal. Le moteur peut être redémarré après le versement de la quantité suffisante d'huile de moteur. Lors du versement de l'huile de moteur, respectez toutes les consignes relatives à l'huile de moteur et au
contrôle du niveau d'huile, indiquées dans ce mode d'emploi.
Bougied'allumage
Le nettoyage de la bougie d'allumage et la correction eventuelle des distances des electrodes doivent être réalisés tous les six mois ou après 100 heures de fonctionnement. Avant de proceder à l'entretien de la bougie d'allumage, retirez d'abord l'antiparasite de la bougie d'allumage. Ensuite, dévissez la bougie d'allumage à l'aide de la clé pour bougies d'allumage. Afin d'assurer un fonctionnement sans pannes, la distance des electrodes de la bougie d'allumage sans restes brûlés et sèche doit s'élever à 0,6-0,7 mm.
Si nécessaire, nettoyez la bougie d'allumage. Pour supprimer les restes brûlés, il est recommendé d'utiliser unerosse métallique souple. Corrigez eventuellement la distance des electrodes en courbant légrement l'électrode. En cas d'encrassement trop important ou d'électrodes trop usées, il est recommendé d'utiliser une bougie d'allumage neuve.
Vissez la bougie d'allumage contrôlée, nettoyée ou neue à la main jusqu'à la butée. Ensuite, serrez la bougie d'allumage lentement à l'aide de la clé pour bougies d'allumage. Évitez d'utiliser une force excessive, de façon à ne pas l'endommager. Enfin, remettez l'antiparasite sur la bougie d'allumage.
Filtre à air
Pour le nettoyage du f itre a air, n'utilise en aucun cas sence ou des dissolvants avec point d'inflammation bas der incendie ou d'explosion.
Lorsque le f itre a air est encrassé, cela empêche l'arrivee d'air au carburateur. Afin d'eviter une panne de carburateur, il est nécessaire de contrcler regulierement le filtré a air et si nécessaire, de le nettoyer ou replacer.
De façon générale, il est recommendé de contröder le filtré à air avant chaque utilisation. Le nettoyage est nécessaire au plus tard tous les trois mois ou après 50 heures de fonctionnement. Lors du fonctionnement dans un environnement très sale ou poussièreux, le nettoyage doit être réalisé aux intervalles plus courts, après dix heures de fonctionnement. Le filtré à air doit être remplace par un neuf tous les six mois ou après 300 heures de fonctionnement.
Avant de proceder à l'entretien, ouvrez la boite du filtré à air et retirez-le. Lavez eventuèlement le filtré à air avec un dissolvant non inflammable - par exemple, avec un produit de nettoyage. N'utilise enaucun cas pour le nettoyage du filtré à air de l'essence ou des dissolvents avec point d'inflammation bas - danger d'incendie ou d'explosion. Laissez le filtré à air secher après le nettoyage. Insérez un filtré à air contrôle, nettoyé ou neuf et refermez la boite. N'utilise jamais la pompe sans le filtré à air, ceci augmente l'usure du moteur.
Remplacem ent de la rondelle d'appui d'etanchete
La rondelle d'appui d'étanchéité est un joint entre la pompe et l'arbre du moteur. Elle fait partie des pieces à l'usure naturelle. Lorsque la rondelle d'appui d'étanchéité est défectueuse, l'eau s'écoule entre le moteur et le corps de pompe. Avant le remplacement de la rondelle d'appui d'étanchéité, il est nécessaire de démonter le corps de pompe, le dispositif de démarrage manuel et la roue mobile de la pompe. Ensuite, il est possible de procéder au remplacement de la rondelle d'appui d'étanchéité. À la fin, il est nécessaire de remonter correctement la roue mobile de la pompe, le dispositif de démarrage manuel et le corps de pompe.
Suppression d'objet étranger de la pompe
Des particules plus grosses dans le liquide pompe peuvent bloquer le corps de pompe et la roue mobile de la pompe. Dans ce cas, le corps de pompe peut etre demontede façon a supprimer les impuretés du corps de pompe et de la roue mobile.
Stockage
En cas d'inutilisation prolongée de l'appareil, il est nécessaire de vider toute l'eau contenu dans la pompe. Laissez la pompe secher complètement pour éviter la corrosion. Videz également le réserve à carburant et le carburateur. Avant le stockage, il est recommendé de nettoyer soigneusement l'appareil et de le conserver. Veillez à ce que l'appareil soit stocké dans un endroit sec et résistant au gel.
Pannes
Veillez a ce que I'eau ne péné à l'intérieur de l'appareil.
Nous déclinons toute responsabilité pour des étages consécutifs aux essais de réparation
incompétents. Les dommages consécutifs aux essais de réparation incompetence entraînant l'annulation des droits émanant de la garantie.
Toutes les mesures de suppression de pannes doivent etre réalisées uniquement avec le moteur arrêté. La liste suivante comporte certaines pannes eventuelles de l'appareil, leurs causes possibles et les conseils de leur suppression.Toutes les mesures de suppression de pannes doivent etre réalisées uniquement avec le moteur arrêté.Si vous ne reussissez pas a résoudre la panne par vos propres moyens,veuillez contacter le service après-venture ou votre vendeur.Des réparations plus importantes doit etre confiées à un personnel agreé.Note que la garantie ne s'applique pas aux dommages consécutifs a des essais de réparation incompetence t et le fabricant decline toute responsabilité en cas de tels dommages.
En cas de panne, contrôlez d'abord si celle-ci n'a pas ete provoquee par une faute de manipulation ou par une autre cause qui n'est pas en rapport avec le defaut de I'appareil - par exemple, manque de carburant.
Tableau d'entretien
PANNE CAUSE PROBABLE SUPPRESSION
| La pompe ne pompe pas du tout ou ne pompe qu'une petite quantité de liquide, le moteur tourne. | 1. Manque de liquide dans la pompe. | 1. Verser le liquide dans le goulot de replissage de la pompe. |
| 2. Conduite d'aspiration non étanche. | 2. Étanchéifiez la conduite d'aspiration et ses raccords à l'aide d'une bande de t'éflon. Si la conduite d'aspiration présente des dommages non réparables, replacé-la. | |
| 3. Puisance du moteur trop basse. | 3. Augmenteze la puisance du moteur. | |
| 4. Filtre sur l'entrée de la conduite d'aspiration bouché. | 4. Nettoyez le filtré. | |
| 5. Conduite d'aspiration bouchée. | 5. Nettoyez la conduite d'aspiration. | |
| 6. Roue mobile de la pompe bloquée par des impuretés. | 6. Supprimez les impuretés. | |
| 7. Hauteur d'aspiration | 7. Modifiez l'installation de |
| et/ou hauteur de refoulement trop importante. | façon à ce que la hauteur d'aspiration et/ou de refoulement ne dépasse pas la valeur max imale. | |
| 8. Rondelle d'appui d'échéité défectueuse. | 8. Remplacez la rondelle d'appui d'échéité. | |
| 9. Roue mobile de la pompe mal installée. | Installes correctement la roue mobile de la pompe. | |
| 10. Roue mobile la pompe endommagée. | d'0. Remplacez la roue mobile de la pompe. | |
| 11. Moteur tourne irrégulièrement. | 11. Contactez le service après-venture. | |
| Vibrations ou important bruit lors du fonctionnement. | 1. Hauteur d'aspiration et/ou hauteur de refoulement trop importante. | 1. Modifiez l'installation de façon à ce que la hauteur d'aspiration et/ou de refoulement ne dépasse pas la valeur max imale. |
| 2. Un objet étranger bloque la conduite d'aspiration et/ou la roue mobile de la pompe. | 2. Retirez l'objet étranger. | |
| 3. Installation instable. | 3. Stabilisez l'installation. | |
| 4. Installation instable de l'appareil. | 4. Veillez à une installation stable de l'appareil. | |
| 5. Roue mobile d'aspiration endommagée. | de5a Remplacez la roue mobile de la pompe. | |
| 6. Autre défaut technique. | 6. Contactez le service après-venture. | |
| Moteur ne démarre pas ou coupependant le service. | 1. Manque de carburant. | 1. Ouvrez le robinet d'essence et/ou ravitaillerz. |
| 2. Manque d'étinçelle d'allumage. | 2. Contrôlez l'interrupteur d'allumage. | |
| 3. Carburateur bouché. | 3. Contrôlez eventulement les bouygies d'allumage. | |
| 4. Filtre à air encrassé. | 4. Nettoyez le carburateur. | |
| 5. Auto Stop activé, car le niveau d'huile de moteur se trouve en dessous du repère. | 5. Versez de l'huile de moteur. | |
| 6. Autre défaut technique. | 6. Contactez le service après-venture. |
Uvod
Opstelling en visuèle contrôle
Le autre personne devono
mantener la distance sicura
Candela d'accensione
Traduction de la déclaration de conformité CE
Nous déclarons par la presente, que les appareils indiqués ci-dessous répondent, du point de vue de leur conception, construction et réalisation ainsi que leur mise sur le marché, aux exigences fondamentales en matière de santé et d'hygiene des directives CE. Toute modification de l'appareil non autorisée entraine la perte de validité de la presente déclaration.
