MODE D'EMPLOI DPS700 D-LINK
sichere Verbindung zu sorgen. Beim Anschluss eines redundanten Netzteiles muss an der Switchkonfiguration nichts geändert werden.Introduction Une alimentation redondante RPS fournit une solution peu coûteuse et simple de gestion des problèmes d'échec de l'alimentation électrique interne d’un appareil, qui peut avoir comme conséquence l'arrêt d'un dispositif simple de commutation ou d'un réseau entier. Relié à l’alimentation redondante RPS, un circuit de détection intégré surveille en permanence l'alimentation interne du commutateur. En cas d’interruption de puissance, l'alimentation redondante est immédiatement déclenchée de sorte que le commutateur et les dispositifs reliés puissent assurer une continuité de service. L’alimentation redondante RPS assure une infrastructure réseau plus fiable et protège cette dernière d’une simple coupure de l'alimentation électrique d’un produit. Description Les RPS DPS-200, DPS-300, DPS-500, DPS-500DC et DPS-600 sont les alimentations redondantes conçues pour répondre aux exigences de puissance en watts des commutateurs répondants aux mêmes caractéristiques électriques. Le DPS-200 fonctionne à 60 watts, le DPS-300 fonctionne à 90 watts, les DPS-500/500DC eux à 140 watts, et DPS- 600 à 500 watts. Vous pouvez connecter les périphériques DPS-200, DPS- 300, DPS-500, DPS-500DC et DPS-600 au commutateur principal à l’aide d’un câble d’alimentation CC à 14 broches. De même, le DPS-700 utilise un câble d’alimentation CC à 22 broches. Un câble d’alimentation CA triphasé standard permet de connecter l’alimentation redondante à la source d’alimentation principale. Bloc d'alimentation redondant RPS simple (DPS-600/700)
Câble d’alimentation CC à 14 broches.
Câble d’alimentation CC à 22 broches
Installation des RPS Les RPS simples DPS-200, 300, 500, et 500DC peuvent être installées dans une armoire standard par l'intermédiaire d’un rack DPS-800 ou DPS-900. Le DPS- 900 est un rack de support de taille- standard (5U) conçu pour supporter 8 alimentations RPS. Le DPS-800 est également un support de rack de taille standard (1.25U ) conçu pour supporter 2 alimentations RPS. Les unités installées RPS peuvent être des DPS-200s, DPS-300s, DPS-500s, DPS-500DCs, ou une combinaison de ces derniers.
NOTE: le DPS-500DC ne peut s’insérer que dans un châssis DPS-800 Installation d’un DPS- 600/700 dans un rack électronique standard
Insertion d’un RPS dans un Rack DPS-800.
Installation d‘un DPS-800 dans un rack standard.
Insertion d’un RPS dans un rack DPS-900.
Installation d‘un DPS-900 dans un rack standardConnexion à un commutateur

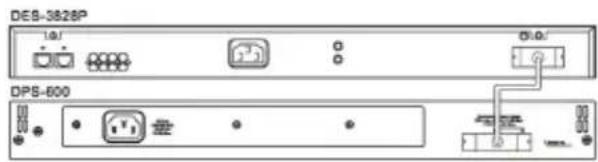

Attention: assurez-vous que l’alimentation redondante soit déconnectée de l’alimentation principale avant de la connecter au commutateur. Ceci pourrait endommager l’alimentation interne du commutateur. Insérer l’une des extrémités du câble d’alimentation DC de 14 pins fournis dans l’emplacement prévu sur le commutateur et l'autre extrémité dans l'alimentation du RPS. Connexion d'un DPS-600 à un commutateur

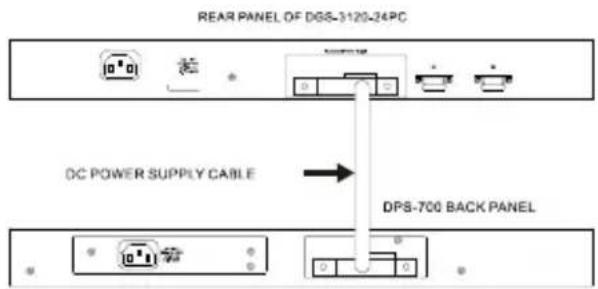

Connexion d'un DPS-700 à un commutateur
Attention : Ne connectez pas le DPS-700 à un commutateur à l’aide d’un câble d’alimentation CC à 14 broches. L’utilisation de ce câble, au lieu du câble d’alimentation CC à 22 broches correct, risque d’endommager l’équipement.

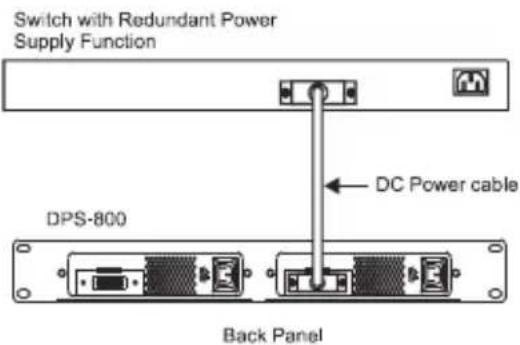

Connexion d’un RPS inséré dans un rack DPS-800 à un commutateur.

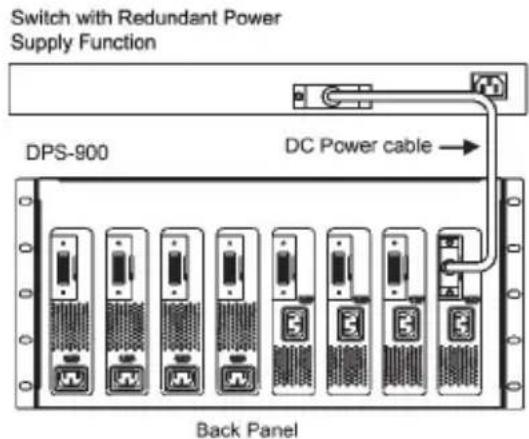

Connexion d’un RPS inséré dans un rack DPS-900 à un commutateur.
En utilisant un câble standard de courant alternatif, relier l'alimentation du RPS à la source principale de courant alternatif. Une LED verte sur l'avant du DPS-200/DPS-300/DPS- 500/DPS-600 s’allumera pour indiquer un raccordement réussi.
Connexion électrique continue DC (DPS-500DC)
contacts négatifs et de positif du câblage. La polarité négative (-) se connecte au contacteur -48V. La polarité positive (+) se connecte au contacteur -48V RTN Si disponible, la terre peut- être reliée au contacteur central.
