DSS-100E-18P - Commutateur D-LINK - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DSS-100E-18P D-LINK au format PDF.
| Type de produit | Commutateur PoE 10/100 |
| Marque | D-Link |
| Modèle | DSS-100E-18P |
| Nombre de ports | 18 ports 10/100 Mbps PoE |
| Ports combo | 2 ports combo 10/100/1000 Mbps |
| Budget PoE total | 250 W |
| Mode prolongateur | Jusqu'à 250 m à 10 Mbps |
| Alimentation | Adaptateur secteur externe, entrée 100-240 V AC, 50-60 Hz |
| Consommation maximale | 250 W |
| Dimensions (L x P x H) | 280 x 180 x 44 mm |
| Poids | 1.5 kg |
| Température de fonctionnement | 0 °C à 45 °C |
| Humidité de fonctionnement | 10 % à 90 % sans condensation |
| Certifications | CE, FCC |
| Contenu de la boîte | Commutateur, adaptateur secteur, cordon d'alimentation, guide d'installation rapide |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants ni de produits abrasifs. |
| Sécurité | Mise à la terre recommandée. Installer dans un endroit ventilé, à l'abri de la poussière et des sources de chaleur. |
| Pièces détachées et réparabilité | Non applicable : appareil scellé, aucune pièce réparable par l'utilisateur. |
FOIRE AUX QUESTIONS - DSS-100E-18P D-LINK
Questions des utilisateurs sur DSS-100E-18P D-LINK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice DSS-100E-18P - D-LINK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DSS-100E-18P de la marque D-LINK.
MODE D'EMPLOI DSS-100E-18P D-LINK
Ce guide d'installation rapide vous fournit des instructions pas à pas pour la configuration de votre commutateur de surveillance PoE 10/100 à 9 ports DSS-100E-9P. Le modèle que vous avez acheté peut légèrement différer de celui illustré.
Contenu de la boîte
Cette boîte DSS-100E-9P doit comprendre les éléments suivants :
- 1 × DSS-100E-9P
• 1 x cordon d'alimentation
• 1 x adaptateur d'alimentation
• 1 x Guide d'installation rapide
Si l'un des éléments ci-dessus est endommagé ou manquant, contactez votre revendeur local D-Link.
Vue d'ensemble du matériel
Voyants lumineux

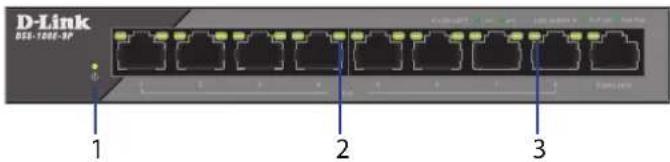

Figure 1 : Voyants de la façade
| # | Voyant lumineux | État De | scription |
| 1 | Alimentation | Vert fixe Le | le commutateur est allumé. |
| Désactivé Le | le commutateur est éteint. | ||
| 2 | Link/ACT/Speed(Liaison/Activité/Vitesse)(voyant de gauche) | Vert fixe ll | existe une liaison active négociée sur ce port. |
| Vert clignotant | Ce port présente du trafic. | ||
| Désactivé I | n'y a pas de liaison active sur ce port. |
| # | Voyant lumineux | État Description |
| 3 | PoE (voyant de droite) | Vert fixe Le port fournit l'alimentation au périphérique connecté alimenté via PoE. |
| Vert clignotant Indique qu'un périphérique alimenté par PoE est connecté à ce port PoE, mais le commutateur n'a pas un budget d'alimentation suffisant pour alimenter le périphérique. | ||
| Désactivé I n'existe pas de périphérique alimenté via PoE sur ce port. |
Tableau 1 : Présentation des voyants
Connecteurs de façade

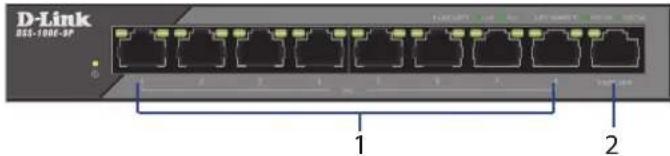

Figure 2 : Connecteurs de façade
| # | Interface Description |
| 1 | Ports 1 - 8 |
| 2 | Port 9 |
Tableau 2 : Description des connecteurs de façade
Connecteurs du panneau arrière

Figure 3 : Connecteurs du panneau arrière
| # | Connecteur Description | |
| 1 | Entrée d'alimentation CC | Prise d'entrée pour l'adaptateur secteur. |
| 2 | MISE À LA TERRE DU COMMUTATEUR | Vis utilisée pour fixer un câble de mise à la terre pour raccorder le commutateur à la terre. |
Tableau 3 : Description des connecteurs du panneau arrière
Mode Prolongateur
Le DSS-100E-9P peut détecter automatiquement les exigences de longue portée et activer le mode prolongateur sans configuration manuelle.
P.S. La distance de transmission réelle est affectée par la qualité du câble ou la conception de la caméra IP connectée. Le périphérique peut prendre en charge une utilisation jusqu'à 250 m avec un câble Ethernet supérieur à la catégorie Cat5e, mais la transmission peut chuter à une vitesse de 10 Mbps ou moins.
Installation du matériel
Précautions d'installation
Pour une installation et une utilisation sûres du commutateur, les points suivants sont recommandés :
- Inspectez visuellement la prise d'alimentation CC et assurez-vous qu'il est fermement connecté à l'adaptateur secteur.
- Veillez à assurer une dissipation appropriée de la chaleur et une bonne ventilation autour du commutateur.
- Installez le commutateur dans un endroit exempt de sources de champs électromagnétiques intenses, de vibrations, de poussière et à l'abri des rayons du soleil.
- Ne placez pas des objets lourds sur le commutateur.
Mise à la terre du commutateur
Les étapes suivantes explique la procédure de raccordement du commutateur à la terre en guise de protection :
- Vérifiez que le système est hors tension.
- Retirez la vis de mise à la terre et placez l'anneau de la cosse n°8 à une extrémité du câble de mise à la terre, en haut de l'ouverture pour la vis de mise à la terre.
- Réinsérez la vis de mise à la terre dans l'ouverture correspondante.
-
Utilisez un tournevis pour serrer la vis de mise à la terre afin de fixer le câble de mise à la terre au commutateur.
-
Fixez l'anneau de cosse de l'autre extrémité du câble de mise à la terre à la source appropriée de mise à la terre.
- Vérifiez que les raccordements entre le connecteur de mise à la terre du commutateur et la source de mise à la terre sont fermes.
Mise sous tension du commutateur
Après avoir connecté le commutateur au réseau à l'aide d'un câble réseau compatible de catégorie 5/6/7 UTP, branchez simplement le commutateur sur une prise de courant pour alimenter l'appareil.
