Marque	Qlima
Modèle	Lindara 100 S-line
Type de produit	Poêle à granulés de bois
Puissance nominale	2,4 - 9,3 kW
Rendement (nominal/réduit)	93,6% / 97,9%
Volume de pièce maximum	245 m³
Trémie à granulés	20 kg
Autonomie (min-max)	9,6 - 40 h
Diamètre d'évacuation des fumées	80 mm
Température des fumées (nominal/réduit)	130,4°C / 47,5°C
Tirage de cheminée nécessaire	10 Pa
Combustible	Granulés bois Ø6 mm, max 30 mm, DIN+/Önorm+/EN+
Alimentation électrique	230 V / 50 Hz
Consommation électrique	300 W (allumage) / 100 W (fonctionnement)
Poids net	105 kg
Fonctions principales	Réglage température (7-40°C), 5 niveaux de puissance, minuterie jour/semaine/week-end, mode SAVE, télécommande, affichage LED
Entretien utilisateur	Nettoyage quotidien échangeur, vitre avant chaque démarrage, cendrier et brasier avant chaque démarrage
Sécurité	Capteur de dépression, sécurité thermique, manocontact, interrupteur de sécurité, arrêt automatique en cas de panne
Pièces détachées	Originales Qlima, remplacement par technicien agréé
Garantie	24 mois, sous réserve d'installation par un professionnel agréé

FOIRE AUX QUESTIONS - Lindara 100Sline QLIMA

Comment démarrer le poêle Lindara 100Sline ?

Assurez-vous que le brasier est propre et vide, fermez la porte, remplissez la trémie de granulés, puis appuyez sur la touche 4 pendant 2 secondes. L'écran affiche ALLUMAGE, puis CHARGE PELLET. Après environ 15-20 minutes, le ventilateur se met en marche et le poêle chauffe.

Quel combustible utiliser ?

Utilisez uniquement des granulés de bois de bonne qualité, diamètre 6 mm, longueur max 30 mm, conformes à la norme DIN+ / Önorm+ / EN+. Évitez les granulés humides, poussiéreux ou de qualité médiocre.

Comment régler la température ?

Appuyez sur la touche 1 (augmenter) ou 2 (diminuer) pour ajuster la température souhaitée entre 7°C et 40°C. L'affichage clignote puis revient à la normale après 5 secondes.

Que faire en cas de panne affichée (ex. AL5, AL6) ?

Consultez la liste des pannes en section 8.2 de la notice. Par exemple, MANQUE ALLUMAGE (AL5) peut être dû à des granulés humides ou un mauvais réglage. Réinitialisez en appuyant sur la touche 4 pendant 3 secondes. Si le problème persiste, contactez un technicien agréé Qlima.

Comment nettoyer la vitre du poêle ?

Laissez la vitre refroidir complètement. Utilisez un spray nettoyant courant et un mouchoir en papier. N'utilisez pas de produits abrasifs. Nettoyez-la avant chaque démarrage pour éviter l'incrustation de suie.

Comment activer la minuterie ?

Accédez au menu 03 en appuyant sur la touche 3. Sélectionnez le sous-menu 1, activez la minuterie en choisissant ON. Ensuite, programmez les heures de marche/arrêt selon votre choix : programme jour, semaine ou weekend. Validez avec la touche 4.

Le poêle s'éteint et affiche 'FINIT PELLET (AL6)' ?

Cela signifie que la trémie est vide ou que le système d'alimentation est bloqué. Remplissez la trémie, nettoyez le brasier, et vérifiez que la vis sans fin n'est pas obstruée. Si le problème persiste, contactez un technicien.

Quel entretien périodique est nécessaire ?

L'utilisateur doit nettoyer l'échangeur de chaleur quotidiennement, la vitre et le brasier avant chaque démarrage, et vider le cendrier régulièrement. Un entretien professionnel doit être réalisé deux fois par an (début de saison et après 1200 heures).

Comment remplacer les piles de la télécommande ?

Appuyez sur le mécanisme de fermeture et faites glisser le support vers l'extérieur. Remplacez par des piles CR2025 3,0 V en respectant les polarités. Ne jetez pas les piles usagées au feu.

Quelles sont les distances de sécurité à respecter autour du poêle ?

Laissez un espace libre d'au moins 200 mm sur les côtés et à l'arrière, et 800 mm à l'avant. Ne placez aucun matériau inflammable à moins de ces distances. La surface peut devenir très chaude.

MODE D'EMPLOI Lindara 100Sline QLIMA

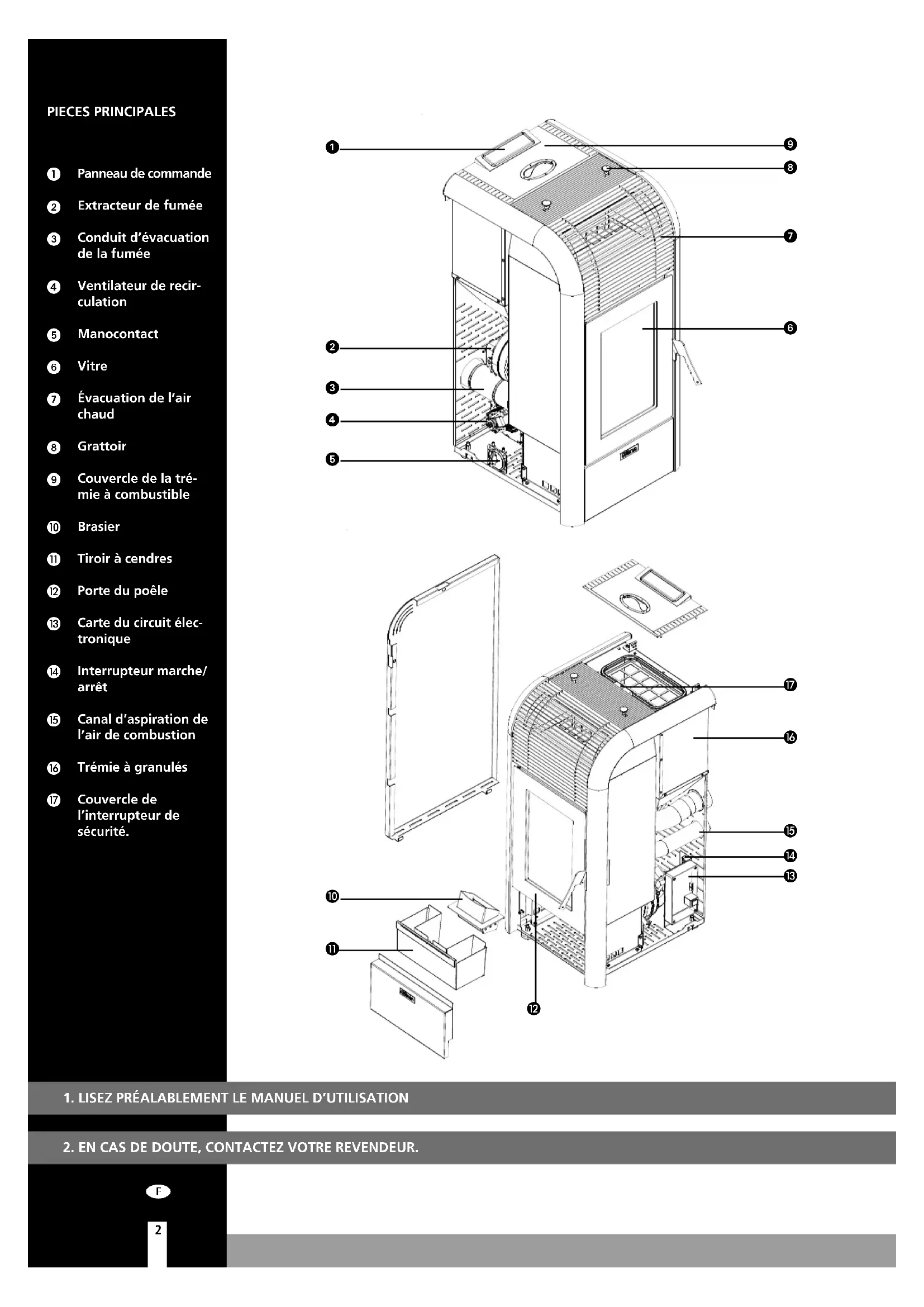

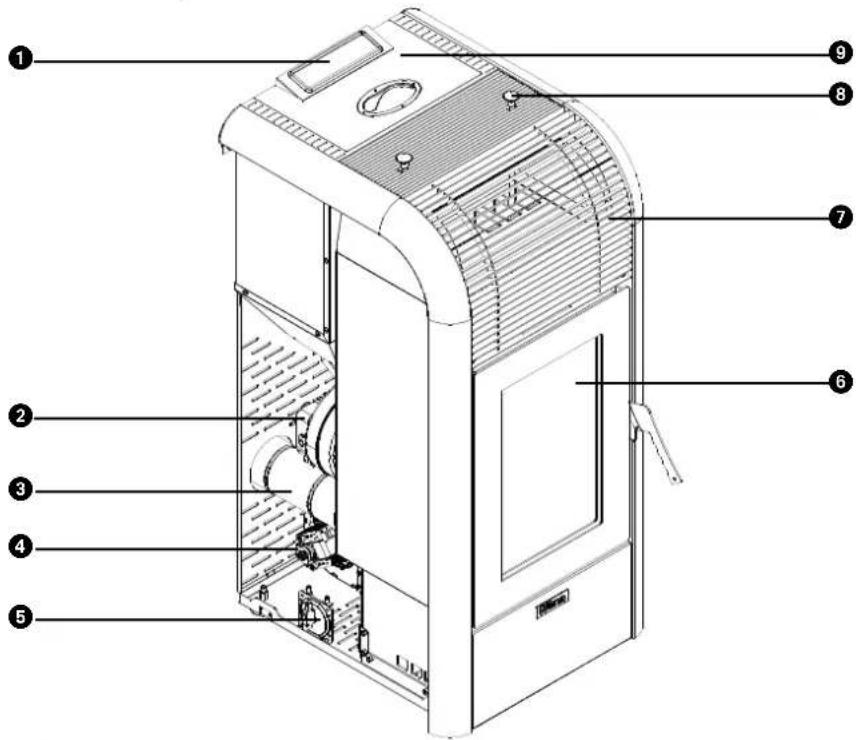

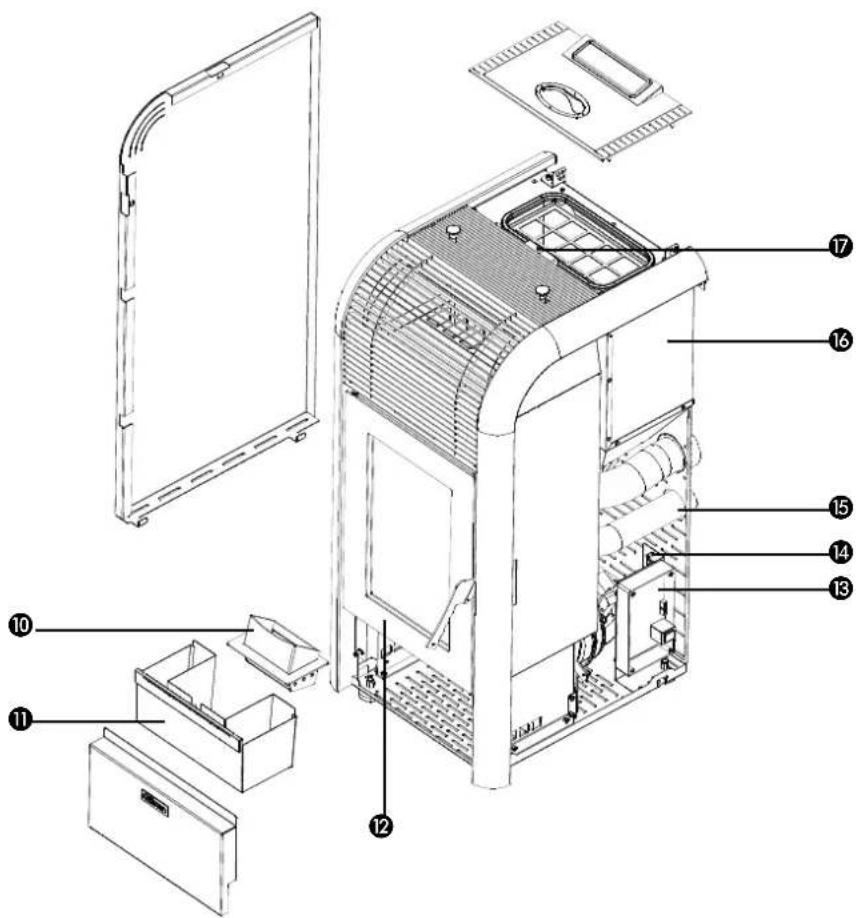

1 Panneau de commande 2 Extracteur de fumée 3 Conduit d'évacuation de la fumée 4 Ventilateur de recirculation 5 Manocontact 6 Vitre 7 Évacuation de l'air chaud 8 Grattoir 9 Couvercle de la trémie à combustible 10 Brasier 11 Tiroir à cendres 12 Porte du poêle 13 Carte du circuit électronique 14 Interrupteur marche/arrêt 15 Canal d'aspiration de l'air de combustion 16 Trémie à granulés 17 Couvercle de l'interrupteur de sécurité.

1. LISEZ PRÉALABLEMENT LE MANUEL D'UTILISATION
2. EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.

Madame, Monsieur,

Toutes nos félicitations pour l'achat de votre poêle Qlima. Vous venez d'acquérir un produit de haute qualité qui vous procurera confort et plaisir pendant de longues années, à condition de l'utiliser de façon responsable et correcte.

Pour assurer à votre produit de chauffage Qlima une durée de vie et une sécurité d'utilisation maximum, lisez attentivement ce manuel avant utilisation et conservez-le pour pouvoir le consulter ultérieurement.

Nous vous informons que le fabricant garantit votre appareil pendant 24 mois sur tous les matériels et éventuels défauts de fabrication.

Nous vous souhaitons beaucoup de confort avec votre Qlima !

Cordialement,

PVG Holding b.v.

Service Clients

1. INSTRUCTIONS DE SÉCURITÉ
2. COMMENT AGIR DANS UNE SITUATION D'URGENCE OU EN CAS DE FEU DE CHEMINÉE
3. PREMIÈRE MISE EN SERVICE

3.1 À faire avant et pendant la première mise en service

1. UTILISATION NORMALE DU POÊLE 4.1 Informations affichées 4.2 Procédure de démarrage normal 4.3 Procédure de démarrage inhabituelle 4.4 Réglage de la température 4.5 Changer le rendement calorifique du poêle 4.6 Arrêt normal 4.7 La télécommande 4.8 Remplacement des piles de la télécommande 4.9 Menu paramètres.
2. REMPLISSAGE DE LA TRÉMIE DE GRANULÉS

5.1 Le combustible 5.2 Remplissage de la trémie de granulés

1. ENTRETIEN

6.1 Opérations d'entretien par l'utilisateur 6.2 Nettoyer les surfaces intérieures et extérieures du poêle 6.3 Nettoyer la vitre 6.4 Nettoyer l'âtre et cendrier 6.5 Nettoyage de l'échangeur de chaleur 6.6 Nettoyage du foyer 6.7 Vérification de l'étanchéité de la porte coupe-feu 6.8 Nettoyage de la trémie à granulés et de la vis en auge 6.9 Nettoyage du tube d'alimentation de pellets 6.10 Opérations d'entretien par un technicien agréé

1. SERVICE TECHNIQUE, PIÈCES DÉTACHÉES D'ORIGINE
2. PANNES ET SOLUTIONS

8.1 Réinitialisation lors d'une panne 8.2 Liste des pannes

Toutes les illustrations auxquelles il est fait référence dans ce manuel se trouvent à la fin du manuel.

1. INSTRUCTIONS DE SÉCURITÉ

NOTE ! Toutes les images de ce manuel et sur l'emballage ne sont pas contractuelles, elles ont uniquement une fonction d'illustration. Notre appareil peut être différent de celui des illustrations.

Le non-respect des instructions mentionnées dans ce manuel peut provoquer des situations dangereuses et annule l'application de la garantie.

Installez cet appareil uniquement s'il est conforme aux normes, bois et réglementations locales/nationales. Ce poêle est prévu pour le chauffage de pièces dans des maisons résidentielles et convient uniquement à des situations domestiques normales, en intérieur dans un salon, une cuisine et/ou un garage, à condition qu'ils soient secs. N'installez pas le poêle dans des chambres ou des salles de bain.

Pour que votre appareil soit performant et pour votre sécurité, il est extrêmement important que le poêle soit installé correctement. Pour cela :

• Ce poêle doit être installé par un technicien Qlima/agréé en chauffage et génie climatique. La garantie est seulement applicable si le poêle est installé par un professionnel Qlima/agréé. Les instructions d'utilisation figurant dans ce manuel peuvent varier selon la législation locale et/ou régionale. Si c'est le cas, la règle la plus

contraignante s'applique. Le fabricant et le revendeur déclinent toute responsabilité si l'installation de l'appareil n'est pas en conformité avec les lois et réglementations locales et/ou en cas de ventilation incorrecte et/ou d'utilisation inappropriée de l'appareil.

• Le poêle doit être installé dans une pièce où la conception du bâtiment et l'utilisation de la pièce n'entravent en aucun cas sa sécurité d'utilisation.

Si vous rencontrez des problèmes avec votre poêle ou si vous avez des difficultés avec la compréhension de ce manuel, contactez systématiquement votre revendeur.

• La combustion du bois a besoin d'oxygène (donc d'air).

Veillez à ce que le conduit d'arrivée d'air de combustion puisse toujours aspirer de l'air frais de l'extérieur.

• Ne couvrez jamais les entrées et sorties d'air de l'appareil. Vérifiez fréquemment l'absence de saletés dans la prise d'air. Utilisez un équipement adapté pour transporter le poêle. Le non-respect de cette recommandation peut conduire à des blessures corporelles et/ou un endommagement du poêle.
• Ne placez aucun objet et/ou matériaux inflammables à moins de 200 mm des côtés et à moins de 200 mm de l'arrière du poêle et à moins de 800 mm de l'avant du poêle. Regardez l'Illustration 1.

Le poêle n'est pas conçu pour être encastré. Gardez un espace libre de 200 mm entre l'arrière/les côtés du poêle et les murs. La surface du poêle peut être très chaude lorsqu'il est allumé. Ne laissez JAMAIS des enfants seuls dans la pièce avec le poêle. Surveillez les enfants et assurez-vous qu'ils ne jouent pas avec le poêle. Regardez l'Illustration 1. - Ce poêle ne doit pas être utilisé par des enfants, ni par des personnes dont la mobilité, les capacités sensorielles ou mentales sont limitées, ni par des personnes sans expérience ni connaissances de l'appareil, sauf si une personne responsable de leur sécurité leur a confié et expliqué le fonctionnement du poêle. Ne laissez jamais les personnes susmentionnées près de l'emballage sans surveillance. Les matériaux de l'emballage représentent un risque d'étouffement. - La surface du poêle peut être très chaude lorsqu'il est allumé. Utilisez une protection personnelle calorifuge telle que des gants de protection résistants à la chaleur lorsque vous utilisez le poêle. - Pendant l'installation et l'entretien du poêle, utilisez toujours les moyens de protection nécessaires, comme des lunettes de sécurité, des gants, etc... - Soyez prudent lorsque vous remplissez la trémie du poêle avec des granulés alors que le poêle est (encore) chaud. Veillez à ce que le sac de granulés ne puisse pas prendre feu. - Soyez prudents si vos vêtements sont inflammables, ils peuvent s'enflammer s'ils entrent en contact avec le foyer du poêle.

N'utilisez jamais de solvants inflammables dans la pièce où le poêle est allumé. Évitez le risque d'incendie en retirant de la pièce tous les solvants inflammables et les matériaux combustibles. Le poêle est lourd. Avant son installation, faites vérifier la capacité de charge de votre sol par un expert. Utilisez uniquement des granulés de bois de bonne qualité exempts de résidus de colle, de résine ou d'adjuvant. Diamètre 6 mm. Longueur max. 30 mm. N'utilisez pas d'autres combustibles que les granulés de bois recommandés. Tous les autres combustibles tels que les copeaux de bois avec de la colle et/ou des solvants, les résidus de bois en général, le carton, les combustibles liquides, l'alcool, l'essence, le gasoil, les déchets ou rebuts, etc. sont interdits. L'utilisation de mauvais combustible, de combustible humide ou peint peut provoquer la formation de condensation et/ou de suie dans le conduit de fumée ou dans le foyer du poêle. Ceci réduit les performances du poêle et peut provoquer des situations dangereuses. - Faites ramoner et nettoyer régulièrement le conduit de fumée en respectant la législation locale ou les prescriptions de votre assurance. En l'absence de législation et/ou prescription d'assurance, veillez à ce que tout le système (y compris le conduit de fumée) soit vérifié et entretenu par un spécialiste agréé au moins deux fois par an (la première fois au début de la saison de chauffage). Si vous utilisez le poêle de fa

En cas d'utilisation intensive, faites nettoyer la totalité du système (y compris le conduit de fumée) plus fréquemment.

• N'utilisez pas le poêle comme barbecue.

Ne branchez qu'un seul poêle par conduit de fumée, sinon des situations dangereuses peuvent se produire.

Ce poêle nécessite également une alimentation électrique. Veuillez lire attentivement les avertissements et remarques suivantes :

• N'utilisez jamais un cordon électrique endommagé.
• Si votre cordon électrique est endommagé, faites-le remplacer par votre fournisseur ou un centre de service/réparation agréé.
• Ne pincez/pliez jamais le cordon électrique. Veillez à ce que le cordon électrique ne touche aucune partie chaude du poêle.
• Ne branchez JAMAIS l'appareil avec une rallonge électrique. Si vous ne possédez pas de prise reliée à la terre, faites-en installer une par un électricien agréé.
• Vérifiez le voltage du réseau. Cet appareil est uniquement conçu pour être branché sur des prises reliées à la terre de 230 V / ~50 Hz.

L'appareil DOIT toujours avoir un branchement à la terre. Ne branchez en aucun cas l'appareil si l'alimentation électrique n'est pas reliée à la terre.

• La prise doit toujours être facilement accessible lorsque l'appareil est branché.
• Ne placez pas l'appareil immédiatement sous une prise murale.

Avant de brancher l'appareil, vérifiez les points suivants :

La puissance du réseau doit correspondre à celle indiquée sur la plaque de l'appareil. - La prise et la fiche électrique doivent être adaptées à l'appareil. - La fiche du cordon électrique doit être compatible avec la prise.

En cas de doute, faites vérifier l'installation électrique par un expert agréé.

• Ne couvrez jamais les entrées et sorties d'air de l'appareil.
• N'introduisez jamais d'objets dans les ouvertures de l'appareil. Veillez à ce que l'appareil n'entre jamais en contact avec de l'eau. Ne vaporisez pas d'eau sur l'appareil et ne l'immergez pas, sous peine de créer un court-circuit.
• Débranchez toujours l'appareil avant de le nettoyer, de changer un mécanisme ou une pièce.
• Débranchez toujours la prise électrique avant d'effectuer des travaux de maintenance sur le poêle.
• Débranchez toujours l'appareil lorsque vous ne l'utilisez pas. Il est interdit d'apporter des modifications à l'appareil. Vous pourriez créer des situations très dangereuses. Les modifications annulent également la garantie.
• Conservez précieusement le manuel d'installation et d'utilisation.
• En cas d'urgence, suivez toujours les indications des pompiers.

2. COMMENT AGIR DANS UNE SITUATION D'URGENCE OU EN CAS DE FEU DE CHEMINÉE

1. Arrêtez immédiatement le poêle en débranchant la prise du réseau électrique.
2. Éteignez le feu dans le poêle à l'aide d'un extincteur à CO2, de sable, de soude ou de sel, pour minimiser la formation de fumée dans la pièce. N'utilisez jamais d'eau pour éteindre le feu.
3. Dans le cas d'un feu de cheminée : Fermez le clapet de tirage (consultez les règlements, consignes, arrêtés et normes locaux/nationaux pour savoir si un tel clapet est autorisé) ou bouchez la cheminée avec un chiffon mouillé.

ATTENTION : la cheminée peut être très chaude. Lors du bouchage, portez toujours des gants résistant à la chaleur.

1. Avertissez immédiatement les pompiers.
2. Ventilez la pièce en ouvrant toutes les fenêtres et portes, afin de réduire la possible formation de monoxyde de carbone.

3. PREMIÈRE MISE EN SERVICE

La première mise en service doit être effectuée par un technicien de maintenance agréé de Qlima. Le poêle doit être réglé lors de la première mise en service afin d'obtenir un rapport air/combustible correct sur chacun des cinq niveaux de combustion. Le rapport correct dépend fortement du conduit de fumée monté et ne peut être réglé qu'après l'installation du poêle. Un mauvais rapport air/combustible peut causer des dommages importants au poêle et augmentera la consommation de combustible.

Ne modifiez jamais vous-même les paramètres de maintenance dans le menu de maintenance. Vous pourriez causer des dommages importants au poêle, ce qui annulera la garantie. Le réglage du poêle ne doit être effectué que par un technicien de maintenance agréé de Qlima.

3.1 À FAIRE AVANT ET PENDANT LA PREMIÈRE MISE EN SERVICE

Si la pièce où le poêle est installé est nouvellement bâtie ou rénovée, veillez à ce qu'elle ait bien séché avant d'utiliser le poêle pour la première fois. Il est bien connu que les murs, le plafond et/ou les sols ont besoin d'une longue période pour sécher correctement. Un dépôt de suie ou des cendres pourraient se déposer sur des murs qui ne sont pas complètement secs.

1. Vérifiez si le poêle est installé conformément au manuel d'installation.
2. Avant de mettre le poêle en marche, retirez tous les matériels placés dans le foyer : manuel d'utilisation, papiers, gants (si fournis), outils, etc.
3. Remplissez la trémie à combustible de pellets. Consultez le chapitre 5 « Remplir la trémie à combustible de pellets » de ce manuel d'utilisation pour avoir une explication sur les pellets à utiliser et sur la manière de remplir la trémie.
4. Branchez l'appareil dans une prise à la terre, puis activez l'interrupteur.

Avant de procéder au branchement de l'appareil sur le réseau électrique, vérifiez le chapitre 9 « Branchement électrique » du manuel d'installation.

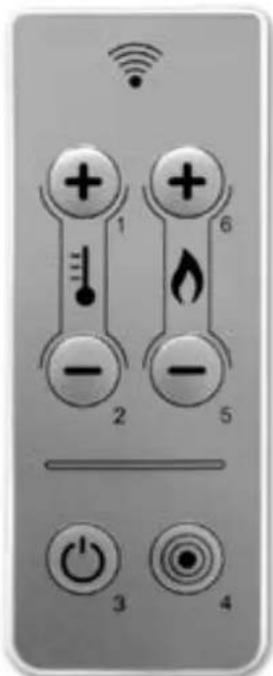

1. Pour plus d'informations sur l'utilisation de la télécommande (si fournie), lisez le chapitre 4 « Utilisation normale du poêle » et la procédure de mise en marche.
2. Le poêle est fabriqué en acier de haute qualité, protégé par une couche de revêtement. Lors des premières utilisations, le revêtement du poêle se durcit et l'acier se dilate. Ce processus peut durer quelques temps. La première fois, il est normal qu'une odeur désagréable se dégage. Veillez à bien aérer la pièce à ce moment-là.
3. Le poêle ne doit jamais fonctionner si la porte coupe-feu est ouverte. Tenez toujours la porte fermée pendant le fonctionnement du poêle et veillez à ce que le dispositif de verrouillage de la porte soit bien fermé.
4. Allumez le poêle et sélectionnez le niveau de combustion 1.

Pour éviter d'endommager le poêle de façon permanente, prière de commencer par un niveau de chauffage peu élevé et d'augmenter progressivement. Maintenez un petit feu pendant les premières 24 heures; la capacité augmente ensuite progressivement. Faites fonctionner le poêle continuellement pendant au moins trois à quatre heures.

1. Vérifiez l'absence de gaz de combustion provenant du processus de combustion dans la pièce. Si tel est le cas, éteignez immédiatement le poêle et réparez la fuite.
2. Contrôlez la mise en marche du ventilateur en vérifiant si de l'air sort par la grille de soufflerie sur le devant du poêle. Ce ventilateur ne se met en marche que lorsque le poêle est suffisamment chaud (après environ 15 à 20 minutes après l'allumage du poêle). Si le ventilateur ne se met pas en marche, éteignez le poêle pour éviter tout dommage à celui-ci. Réparez le problème avant de remettre le poêle en marche.

Ce poêle est doté d'un ventilateur de recirculation d'air ambiant. Lorsque le commutateur est en position de marche, l'air de la pièce transite par l'intérieur du poêle et en ressort chauffé.

1. Vérifiez si le rapport air/combustible est correct dans les cinq positions de combustion en contrôlant la flamme sur chacune des cinq positions de combustion. Pour ce faire, regardez l'illustration 2. Ajustez si nécessaire le rapport air/combustible. Le réglage du rapport air/combustible ne doit être effectué que par un technicien de maintenance Qlima.
2. Vérifiez le tirage de la cheminée à l'aide d'un manomètre différentiel. Réglez - si celui-ci est installé - le clapet de tirage de la cheminée.

Après le réglage du clapet de tirage, la position du clapet ne doit être changée qu'en cas de catastrophe, comme par exemple un feu de cheminée.

1. Vérifiez si la température des gaz de combustion reste inférieure à 220°C à toutes les cinq positions de combustion. Si la température des gaz de combustion dépasse 220°C à l'une des cinq positions de combustion, le poêle doit être à nouveau réglé à la position en question en réduisant l'alimentation en pellets, combiné à la vitesse circonférentielle du ventilateur d'extraction et/ou l'augmentation de la vitesse circonférentielle du ventilateur d'ambiance.

La mise en service d'un poêle par un artisan qualifié partenaire Qlima a les avantages suivants :

• Une formation de suie moindre, la cheminée et le poêle se salissant donc moins rapidement.
• Le poêle consommera moins de combustible.
• Le rendement du poêle sera optimal.
• Les pièces du poêle seront moins chargées, rallongeant de ce fait la durée de vie du poêle.
• Le nombre d'heures d'entretien et de maintenance baissera.
• Une fois le réglage terminé, le poêle est prêt à l'emploi.

4. UTILISATION NORMALE DU POÊLE

Avant chaque démarrage, il convient de nettoyer le cendrier et le brûleur. Pour ce faire, consultez le chapitre 6.4. La porte du poêle doit également être fermée.

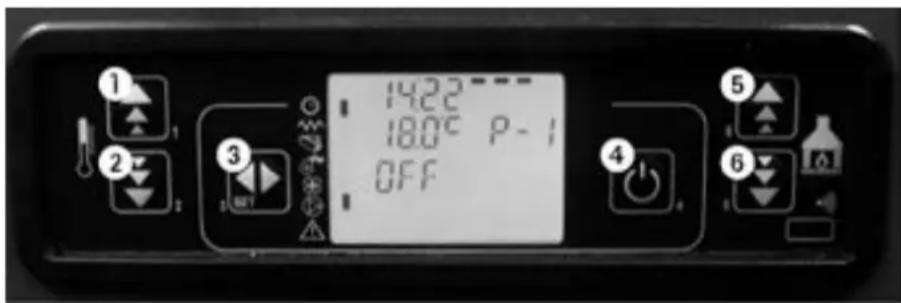

4.1 INFORMATIONS SUR L'ÉCRAN D'AFFICHAGE / LES TOUCHES D'ACTIONNEMENT.

Figure 3

1. Touche pour : Augmenter la température programmée.

Modifier le réglage des paramètres dans les divers menus.

1. Touche pour : Réduire la température programmée.

Modifier le réglage des paramètres dans les divers menus.

1. Touche pour : L'accès aux divers menus utilisateur, comme les paramètres de l'horloge, la fonction minuterie, le mode SAVE (Sauvegarder), la sélection de la langue et la fonction d'avertisseur sonore. Voir chapitre 4.9.
2. Touche pour : La mise en marche et l'arrêt du poêle, la réinitialisation en cas de panne et la sauvegarde des paramètres modifiés dans la mémoire du poêle.
3. Touche pour : Augmenter le taux de dégagement de chaleur du poêle et faire défiler les divers menus.
4. Touche pour : Réduire le taux de dégagement de chaleur du poêle et faire défiler les divers menus.

LES VOYANTS

Fonction minuterie activée

L'allumage fonctionne

Tiroir à granulés

Extracteur de fumée

Ventilateur d'air canalisé

Le poêle est éteint

Signalisation de panne

Figure 4

INFORMATIONS SUR L'ÉCRAN LCD PENDANT UNE UTILISATION NORMALE.

Figure 5

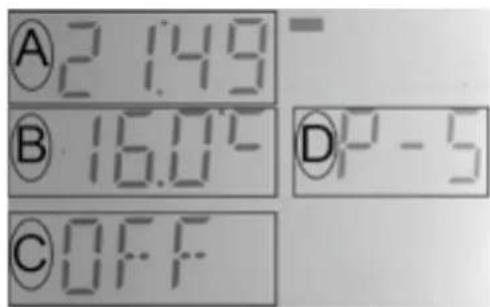

A. Affiche l'heure actuelle. B. Affiche la température ambiante réelle, mesurée par la sonde du poêle. C. Affiche le statut du poêle.

1. OFF = Le poêle est éteint.
2. START = Le poêle est allumé et est en phase de démarrage. 3. CHARGEMENT GRANULÉS = Pendant la phase de chargement, des granulés sont transférés vers la chambre de combustion.
3. Feu prévu = le poêle est allumé et est en train de chauffer.
4. Fonctionnement = Le poêle fonctionne.
5. Puissance de nettoyage = indique que le brasier est en train d'être nettoyé par le feu. L'extracteur de fumée tourne à sa vitesse maximale et l'approvisionnement en granulés est minimal pendant une période d'environ 30 secondes.

D. Indique le taux de dégagement de chaleur programmé.

Pendant l'emploi, divers renseignements sont disponibles dans la langue programmée. La liste mentionnée ci-dessous reprend les renseignements disponibles dans les diverses langues proposées.

Tableau 1

affiche temp AMB Réglage de la température souhaitée
affiche puissan Régler le taux de dégagement de chaleur du poèle
wait cooling Le poèle est en train de se refroidir
off Le poèle est hors de service
allumage Le poèle est en phase de démarrage
charge pellet	Les granulés sont transférés vers la chambre de com- bustion
attente feu Le poèle est en phase d'allumage
flamme lumière Le poèle est en phase d'allumage
travail Le poèle fonctionne
module Le poèle a atteint le taux de dégagement de chaleur
	le plus bas
Nettoyag final Le nettoyage du brasier est terminé
mode Stand by Programmer le mode SAVE (sauvegarder)
nettoyag brasier Le brasier est en train d'être nettoyé par le feu
cool fire Voir liste des pannes
heures service Voir liste des pannes
Alar dep fail	Voir liste des pannes
manque allumage (AL 5)	Voir liste des pannes
finit pellet	Voir liste des pannes
aspirat en panne (AL 4) Voir liste des pannes
chaud fumee Voir liste des	pannes
sonde fumee (AL 4)	Voir liste des pannes
manquant depress (AL 8)	Voir liste des pannes
securite therm Voir liste des pannes
hot card Voir liste des pannes

4.2 PROCÉDURE DE DÉMARRAGE NORMAL

Le pot de brûlage doit être nettoyé avant chaque mise en marche. En cas d'utilisation de la minuterie, le pot de brûlage doit être nettoyé avant que le poêle ne se mette en marche automatiquement. Voici la procédure de démarrage et de fonctionnement normale du poêle :

1. Vérifiez que le pot de brûlage est vide et propre.
2. Vérifiez que la porte du poêle est fermée.
3. Remplissez la trémie à combustible de granulés de bois de bonne qualité.
4. Appuyez sur la touche 4 pendant 2 secondes. L'extracteur de gaz de combustion démarre et la barre d'allumage s'allume. L'écran affiche le texte ALLUMAGE, signe de l'activation de la barre d'allumage.
5. L'écran affiche CHARGE PELLET après environ 1 minute. Pendant cette

phase, la vis sans fin transporte les pellets de la trémie à combustible vers la chambre de combustion. Les pellets s'enflammeront grâce à la chaleur de la barre d'allumage.

1. Une fois la température de surface du poêle atteinte, l'écran affiche TRAVAIL.
2. Le ventilateur de recyclage s'activera et aspirera l'air de la pièce à l'arrêt. Cet air est ensuite soufflé à travers l'échangeur thermique et donc chauffé. L'air chauffé est ensuite insufflé dans la pièce, sur le devant du poêle.
3. Une fois la température souhaitée atteinte, l'écran affiche MODULE et la température de la pièce. Le poêle continuera à chauffer au niveau le plus bas possible. Si le mode SAVE est activé, le poêle s'éteindra automatiquement lorsqu'il atteint la température paramétrée. Consultez le chapitre 4.9 pour plus d'explications sur le fonctionnement et le réglage du mode SAVE.

4.3 PROCÉDURE DE DÉMARRAGE INHABITUEL

Lorsque le poêle est démarré à une température ambiante inférieure à 0°C ou lorsque l'air de combustion est a priori inférieur à 0°C.

L'écran affiche MANQUE ALLUMAGE (AL 5).

Lorsque cela ne permet pas d'obtenir un brûlage correct, contactez un professionnel qui modifiera les paramètres d'installation du poêle. Contactez un installateur agréé Qlima.

4.4 RÉGLAGE DE LA TEMPÉRATURE.

Figure 6

1. Appuyez une fois sur la touche 1 ou 2. La température programmée apparaît en haut de l'écran d'affichage.
2. Les touches 1 et 2 permettent de modifier la température programmée.
3. Appuyez sur la touche 1 pour augmenter la température programmée.
4. Appuyez sur la touche 2 pour réduire la température programmée.
5. Après 5 secondes, l'écran d'affichage se remet automatiquement en mode opérationnel.

La température ambiante peut être réglée entre 7°C et 40°C.

4.5 MODIFIER LE TAUX DE DÉGAGEMENT DE CHALEUR DU POÊLE

Figure 7

1. Appuyez une fois sur la touche 5 ou 6. Le taux de dégagement de chaleur du poêle apparaît en haut de l'écran d'affichage.
2. Les touches 5 et 6 permettent de modifier le taux de dégagement de chaleur du poêle.
3. Appuyez sur la touche 5 pour augmenter le taux de dégagement de chaleur du poêle.
4. Appuyez sur la touche 6 pour réduire le taux de dégagement de chaleur du poêle.
5. Après 5 secondes, l'écran d'affichage se remet automatiquement en mode opérationnel.

Le taux de dégagement de chaleur est réglable de 01, la position la plus basse, à 05, la position la plus élevée, incluse.

4.6 ARRÊT NORMAL

Pour arrêter le poêle, maintenez la touche 3 enfoncée jusqu'à ce que le message « OFF » s'affiche sur l'écran. Pendant la phase d'arrêt, l'approvisionnement en granulés de bois dans le pot de brûlage est interrompu et le ventilateur de circulation de l'air est éteint. Le ventilateur d'extraction des gaz de fumée tourne encore pendant un certain temps, puis est arrêté après la phase de refroidissement.

4.7 LA TÉLÉCOMMANDE

Comment utiliser la télécommande.

1. Dirigez la télécommande sur la console de commande du poêle.
2. Vérifiez l'absence d'obstacles entre la télécommande et le récepteur de signaux sur la cheminée.

Touche 1 et 2 : Pour le réglage de la température souhaitée dans la pièce.

Touche 3 : Mise sous tension et hors tension de la cheminée.

Touche 4 : Aucune fonction pour les modèles Lindara.

Touche 5 et 6 : Pour le réglage de l'émission souhaitée de chaleur par la cheminée.

Figure 8

Figure 9

4.8 REMPLACEMENT DES PILES DE LA TÉLÉCOMMANDE

En cas de changement des piles de la télécommande, veuillez retirer les piles de leur boîtier dans la télécommande. Pour cela, appuyez sur le mécanisme de fermeture en direction de la flèche 1 et déplacez le support de la pile vers l'extérieur en direction de la flèche 2. Voir figures 9 et 10. Remplacez les piles. Veillez à respecter les pôles + et -. Utilisez uniquement des piles de type CR2025 3,0 volts.

Ne jetez pas les piles dans le feu car elles pourraient exploser ou rejeter des liquides dangereux. Si vous remplacez ou si vous détruisez la télécommande, retirez les piles et jetez-les conformément aux lois en vigueur car elles nuisent à l'environnement.

Figure 10

4.9 MENU PARAMÈTRES.

Le poêle comporte neuf menus, dont deux sont destinés à la programmation du poêle.

Aperçu des menus.

Menu 01 Programmation des ventilateurs d'air canalisé, uniquement destiné aux poêles à granulés de bois à conduit de fumée.

Menu 02 Réglage de la date et de l'heure.

Menu 03 Réglage de la fonction minuterie.

Menu 04 Sélection de la langue requise.

Menu 05 Activation et désactivation du mode SAVE [Sauvegarder].

Menu 06 Réglage marche ou arrêt de l'avertisseur sonore.

Menu 07 Mise en marche de l'hélice de transport des granulés.

Menu 08 : Indication du statut du poêle. Réservé aux agents de maintenance.

Menu 09 : Réglage des paramètres du poêle. Réservé aux agents de maintenance.

Aperçu du texte qui apparaît à l'écran d'affichage lors de la sélection d'un menu particulier dans les diverses langues choisies.

Tableau 2

	Engels Nederlands Frans
Menu 1 Adjust blowers Regelen blowers Regle ventil
Menu 2 set clock Set klok set horologe
Menu 3 set chrono set chrono set chrono
Menu 4	select lanuage	Select taal	select langueue
Menu 5	mode stand by	Mode stand by	mode stand by
Menu 6	mode buzzer	mode buzzer	mode ronfleur
Menu 7	load initial	eerste belading	charge initial
Menu 8	state stove	status kachel	etat poele
Menu 9	settings technic	settings techniek	settings technique

Menu 01

Optionnel, uniquement destiné aux poêles avec raccordement au conduit d'amenée d'air.

Menu 02

Ce menu permet de programmer l'heure et la date.

RÉGLAGE DE L'HEURE ET DE LA DATE.

Pour le réglage de la date et de l'heure, veuillez suivre attentivement et l'une après l'autre les instructions décrites ci-dessous.

1. Appuyez sur la touche 3, Menu 01 apparaît sur l'écran d'affichage.
2. Appuyez sur la touche 5 ou 6 pour faire défiler les différents menus. Sélectionnez Menu 02.
3. Appuyez sur la touche 3. Le jour de la semaine s'affiche en bas de l'écran d'affichage. Les touches 1 ou 2 permettent de sélectionner le jour actuel de la semaine.
4. Appuyez sur la touche 3. L'heure apparaît en haut de l'écran d'affichage. Les touches 1 et 2 permettent de programmer l'heure exacte.
5. Appuyez sur la touche 3. Les minutes apparaissent en haut de l'écran d'affichage. Les touches 1 et 2 permettent de programmer les minutes.
6. Appuyez sur la touche 3. Le jour du mois apparaît en haut de l'écran d'affichage. Les touches 1 et 2 permettent de programmer le jour exact du mois.
7. Appuyez sur la touche 3. Le mois de l'année apparaît en haut de l'écran d'affichage. Les touches 1 et 2 permettent de programmer le mois exact de l'année.
8. Appuyez sur la touche 3. L'année apparaît en haut de l'écran d'affichage. Les touches 1 et 2 permettent de programmer l'année actuelle.
9. Appuyez sur la touche 4 pour sauvegarder les données.
10. Appuyez à nouveau sur la touche 4 pour revenir au menu opérationnel.

Menu 03

Ce menu permet de régler la fonction minuterie pour que le poêle s'allume et s'éteigne automatiquement aux heures programmées.

RÉGLAGE DE LA FONCTION MINUTERIE.

Vous pouvez choisir entre trois programmes minuterie.

1. Un programme de minuterie jour.

En programmant la minuterie jour, il est possible de faire automatiquement démarrer 2 fois le poêle chaque jour de la semaine et de le faire automatiquement s'éteindre 2 fois, aux heures requises programmées.

2. Un programme de minuterie semaine.

En programmant la minuterie semaine, il est possible de régler 4 programmes individuels. Chaque programme a une heure de marche et une heure d'arrêt. Il est également possible d'indiquer pendant quels jours de la semaine vous souhaitez utiliser une heure de marche et d'arrêt programmée.

3. Un programme de minuterie weekend.

En programmant la minuterie weekend, le poêle utilisera uniquement l'heure de marche et d'arrêt programmée pendant le weekend. Il est possible de programmer 2 heures de marche et d'arrêt pour chaque jour du weekend.

Avant de procéder à la programmation des fonctions minuterie, élaborez un planning précis du programme que vous souhaitez sélectionner (tableau 1 sous-menu 1), des paramètres des heures à régler (tableau 1 sous-menu 2) et - si vous utilisez la minuterie semaine - des jours pendant lesquels le poêle doit utiliser les heures programmées en sélectionnant ON (tableau 1 sous-menu 2), pour éviter que plusieurs heures se chevauchent. Pour ce faire, reportez-vous au tableau 1.

EXPLICATIONS CONCERNANT LES INFORMATIONS APPARAISSANT SUR L'ÉCRAN D'AFFICHAGE PENDANT LA PROGRAMMATION DE LA FONCTION MINUTERIE ET L'UTILISATION DU TABLEAU 1.

La programmation de la fonction minuterie s'effectue dans le menu 03. Ce menu comprend lui-même deux sous-menus, le sous-menu 1 et le sous-menu 2.

Pendant la programmation de la fonction minuterie, une série de chiffres apparaît sur l'écran d'affichage (voir figure 11). Ces chiffres correspondent aux chiffres représentés en caractères gras dans le sous-menu 1 et le sous-menu 2 du tableau 1.

MENU 3

SOUS-MENU 1

SOUS-MENU 2 Figure 11

Menu 03

Sous-menu 1 Sous-menu 2 Valeur

1 activer thermostat

01 activer thermostat

on/off

2 programmation jour

01 thermostat quotidien

on/off

02 démarrage 1 jour

heure

03 arrêt 1 jour

heure

04 démarrage 2 jour

heure

	05 arrêt 2 jour	heure
3 programme semaine
	01 thermostat hebdo-madaire (semaine)	on/off
	02 Démarrage prog 1	heure
	03 arrêt prog 1	heure
	04 lundi prog 1	on/off
	05 mardi prog 1	on/off
	06 Mercredi prog 1	on/off
	07jeudi prog 1	on/off
	08 vendredi prog 1	on/off
	09 samedi prog 1	on/off
	10 dimanche prog 1	on/off
	11 Démarrage prog 2	heure
	12 arrêt prog 2	heure
	13 lundi prog 2	on/off
	14 mardi prog 2	on/off
	15 mercredi prog 2	on/off
	16 jeudi prog 2	on/off
	17 vendredi prog 2	on/off
	18 samedi prog 2	on/off
	19 dimanche prog 2	on/off
	20 Démarrage prog 3	heure
	21 arrêt prog 3	heure
	22 lundi prog 3	on/off
	23 mardi prog 3	on/off
	24 mercredi prog 3	on/off
	25 jeudi prog 3	on/off
	26 vendredi prog 3	on/off
	27 samedi prog 3	on/off
	28 dimanche prog 3	on/off
	29 Démarrage prog 4	heure
	30 arrêt prog 4	heure
	31 lundi prog 4	on/off
	32 mardi prog 4	on/off
	33 mercredi prog 4	on/off
	34 jeudi prog 4	on/off
	35 vendredi prog 4 prog 4	on/off
	36 samedi prog 4	on/off

Tableau 3

	37 dimanche prog 4	on/off
4 programme weekend
	01 programme weekend	on/off
	02 démarche 1 weekend	heure
	03 arrêt 1 weekend	heure
	04 démarche 2 weekend	heure
	05 arrêt 2 weekend	heure

ACTIVER LA FONCTION MINUTERIE.

Pour activer la fonction minuterie, veuillez suivre attentivement et l'une après l'autre les instructions décrites ci-dessous.

1. Appuyez sur la touche 3 et sélectionnez Menu 03 à l'aide des touches 5 ou 6.
2. Appuyez sur la touche 3 ; l'écran affiche maintenant le texte : N-3-1.
3. Appuyez sur la touche 3 ; l'écran affiche maintenant le texte : N-3-1-01.
4. Appuyez sur la touche 1 pour activer la fonction minuterie ; en haut de l'écran d'affichage apparaît le texte ON / OFF. Sélectionnez ON.
5. Appuyez sur la touche 4 pour sauvegarder la valeur programmée et revenir au menu N-3-1.

La fonction minuterie est maintenant activée. Ensuite, vous devez choisir le programme que vous allez utiliser : Minuterie Jour, Minuterie Semaine ou Minuterie Weekend.

Sélection du programme souhaité : jour, semaine ou week-end.

1. Appuyez ensuite sur la touche 5. La valeur 1 de N-3-1 sera successivement convertie en :

N-3-2 sélection minuterie jour

N-3-3 sélection minuterie semaine

Voir également tableau 1, Sous-menu 1.

1. Sélectionnez le programme requis en appuyant sur la touche 5.

PROGRAMMATION DU PROGRAMME SÉLECTIONNÉ.

1. Après avoir sélectionné le programme requis, appuyez sur la touche 3 pour lancer le réglage des paramètres du programme sélectionné. L'écran affiche alors N-3-P-01.

P représente le programme choisi que nous avons sélectionné au point 6, et qui a une valeur de 2, 3 ou 4.

1. Les touches 5 et 6 permettent de faire défiler l'écran jusqu'aux paramètres du Sous-menu 2 qui doivent être programmés. Voir tableau 1, Sous-menu 2.
2. Commencez par activer le programme sélectionné, la minuterie jour, la minuterie semaine ou la minuterie week-end, en réglant le paramètre 01 du Sous-menu 2 du programme sélectionné sur ON en appuyant sur la touche 1 ou 2.

menu 2 du programme sélectionné sur ON en appuyant sur la touche 1 ou 2.

1. À l'aide des touches 5 et 6, vous pouvez maintenant faire défiler l'écran jusqu'au prochain paramètre du Sous-menu 2. Sélectionnez le paramètre qui doit être réglé à l'aide des touches 5 et 6 ; pour le modifier, utilisez les touches 1 et 2.
2. Après avoir réglé tous les paramètres à modifier, appuyez sur la touche 4 pour sauvegarder les réglages, puis appuyez à nouveau 2 fois sur la touche 4 pour revenir en mode opérationnel.

Menu 04

Ce menu permet de programmer la langue requise.

SÉLECTION DE LA LANGUE REQUISE...

Suivez attentivement les instructions décrites ci-dessous.

1. Appuyez sur la touche 3 et sélectionnez le menu 04 à l'aide des touches 5 ou 6.
2. Appuyez sur la touche 3 ; l'écran affiche la langue actuellement active.
3. Les touches 1 et 2 permettent de sélectionner la langue requise.
4. Appuyez sur la touche 4 pour sauvegarder la langue programmée.
5. Appuyez à nouveau sur la touche 4 pour revenir en mode opérationnel.

Menu 05

Ce menu permet de programmer le mode SAVE (Sauvegarder).

Une fois le mode de sauvegarde activé, le poêle s'éteint automatiquement dès que la température ambiante a atteint la température programmée + la température différentielle. Le poêle s'allume automatiquement lorsque la température ambiante a atteint la température programmée - la température différentielle.

Température différentielle.

La température différentielle est la différence en degrés par rapport à la température programmée.

Exemple : La température programmée est de 20°C. La température différentielle est réglée sur 2°C.

Le poêle s'éteindra à une température ambiante mesurée de 22°C et se rallumera à une température de 18°C.

ACTIVER LE MODE SAVE (SAUVEGARDER).

Suivez attentivement les instructions décrites ci-dessous.

1. Appuyez sur la touche 3 et sélectionnez le menu 05 à l'aide des touches 5 ou 6.
2. Appuyez sur la touche 3 ; l'écran affiche Standby mode (mode veille) et ON ou OFF.
3. Sélectionnez ON à l'aide des touches 1 ou 2.
4. Appuyez sur la touche 4 pour sauvegarder les données.
5. Appuyez à nouveau sur la touche 4 pour revenir en mode opérationnel.
6. Le poêle se trouve maintenant en mode SAVE (Sauvegarder) et s'allumera et s'éteindra automatiquement, comme le décrivent les instructions du chapitre « Le mode SAVE ».

DÉSACTIVER LE MODE SAVE (SAUVEGARDER).

Suivez attentivement les instructions décrites ci-dessous.

1. Répétez les opérations 1 et 2 comme le décrivent les instructions pour l'activation du mode SAVE.
2. Sélectionnez OFF à l'aide des touches 1 et 2.
3. Appuyez sur la touche 4 pour sauvegarder les données.
4. Appuyez à nouveau sur la touche 4 pour revenir en mode opérationnel.
5. À présent, le mode SAVE (Sauvegarder) est désactivé.

Menu 06

Ce menu permet d'actionner la fonction d'avertisseur sonore pour qu'un signal sonore soit émis quand le poêle tombera en panne.

Réglage marché ou arrêt de l'avertisseur sonore.

Suivez attentivement les instructions décrites ci-dessous.

1. Appuyez sur la touche 3 et sélectionnez MENU 06 à l'aide des touches 5 ou 6.
2. Appuyez sur la touche 3 ; l'écran affiche maintenant « avertisseur sonore ON ou OFF ».
3. Les touches 1 et 2 permettent d'activer ON la fonction d'avertisseur sonore ou de désactiver OFF la fonction d'avertisseur sonore.
4. Appuyez sur la touche 4 pour sauvegarder les paramètres.
5. Appuyez à nouveau sur la touche 4 pour revenir en mode opérationnel.

Menu 07

Avec ce menu, la vis sans fin des granulés peut être activée pendant 90 secondes afin que, à l'allumage d'un nouveau poêle ou après le nettoyage du réservoir à granulés, la vis sans fin des granulés soit chargée de granulés avant d'être mise en marche.

Activer la vis sans fin des granulés.

Suivez attentivement les instructions décrites ci-dessous.

1. Appuyez sur la touche 3 et sélectionnez MENU 07 à l'aide des touches 5 ou 6.
2. Appuyez à nouveau sur la touche 3. Le texte OFF apparaît en haut de l'écran d'affichage.
3. Appuyez sur la touche 1. La vis sans fin des granulés est maintenant activée. La période pendant laquelle la vis sans fin des granulés continue de tourner apparaît maintenant en haut de l'écran d'affichage.
4. Après 90 secondes, l'hélice s'arrête automatiquement et l'écran d'affichage se remet en mode opérationnel.

Menu 08

Réservé aux agents de maintenance. Ce menu permet de programmer le poêle.

Menu 09

Réservé aux agents de maintenance. Ce menu permet de programmer le poêle.

5. REMPLISSAGE DE LA TRÉMIE DE GRANULÉS

5.1 LE COMBUSTIBLE

N'utilisez pas d'autres combustibles que les granulés de bois recommandés. Tous les autres combustibles tels que les copeaux de bois avec de la colle et/ou des solvants, les résidus de bois en général, le carton, les combustibles liquides, l'alcool, l'essence, le gazole, les déchets ou rebuts, etc. sont interdits.

Il existe sur le marché des granulés de différentes qualités et aux propriétés diverses. Les granulés de mauvaise qualité peuvent influer défavorablement sur l'efficacité de la combustion, encrasser le poêle et, dans les cas extrêmes, susciter des situations dangereuses.

L'utilisation de mauvais granulés (de mauvaise qualité ou d'un diamètre autre que celui mentionné) peut endommager votre poêle. Les dommages suscités par de mauvais granulés ne sont pas couverts par la garantie.

Utilisez uniquement des granulés de bois de bonne qualité d'un diamètre de 6 mm et d'une longueur maximum de 30 mm. Différentes sortes de granulés de bois aux caractéristiques et qualités diverses sont disponibles sur le marché. Les granulés de bois de bonne qualité sont reconnaissables d'après les caractéristiques suivantes :

Diamètre 6 mm. - Longueur maximum 30 mm - Granulés de bois conformes à la norme 6mm DIN+ / Ö-norm+ / EN+ ou l'équivalent. - Ils doivent être bien pressés, exempts de résidus de colle, de résine ou d'adjuvant. - La surface est brillante et régulière. - Ils doivent être homogènes en longueur et peu poussiéreux. - Humidité résiduelle < 10 % Teneur en cendres < 0.5 % - Les granulés de bonne qualité coulent lorsqu'on les plonge dans l'eau

Un combustible de mauvaise qualité est généralement reconnaissable aux caractéristiques suivantes :

• Les granulés ne seront pas le diamètre requis de 6 mm et/ou sont de diamètres variables.
• Les granulés sont de longueurs variables, avec un pourcentage plus élevé de granulés courts. La surface présente des fissures verticales et/ou horizontales.
• Ils sont très poussiéreux. La surface ne brille pas.
• Flotte dans l'eau.

L'utilisation d'un mauvais combustible peut avoir les conséquences suivantes :

• Mauvaise combustion.
• Obstruction fréquente du pot de brûlage.
• Plus forte consommation de granulés.
• Puissance calorifique moindre et réduction de l'efficacité.
• Saleté de la vitre.
• Augmentation de la quantité de cendres et de granulés non brûlés. Frais de maintenance plus élevés.

Même si les granulés utilisés sont standardisés et de bonne qualité, il est normal de constater des différences dans les taux de combustion, dans la production de cendres et la formation de fines.

Stockez et transportez les granulés dans des conditions très sèches. Les granulés de bois peuvent se dilater lorsqu'ils sont au contact de l'humidité.

Contactez le fournisseur Qlima ou l'installateur agréé Qlima pour en savoir plus sur les granulés.

5.2 REMPLISSAGE DE LA TRÉMIE DE GRANULES

Ouvrez le couvercle de la trémie à combustible en haut du poêle, puis remplissez la trémie de pellets. Assurez-vous qu'aucun pellet ne tombe dans le poêle. Fermez ensuite le couvercle.

Ne touchez jamais aux pièces mobiles situées dans la trémie à granulés ! Pour éviter de toucher aux pièces mobiles situées à l'intérieur de la trémie, il convient de toujours arrêter complètement le poêle en débranchant la prise du secteur.

Si le remplissage est nécessaire pendant le fonctionnement, veillez à ce que les granulés et/ou le sac à granulés n'entrent pas en contact avec une surface chaude du poêle au risque de provoquer des situations dangereuses ! Veillez à ne jamais toucher les pièces mobiles situées dans la trémie à granulés.

6. ENTRETIEN

La combustion du poêle produit de la chaleur, des cendres et des résidus. C'est pourquoi il est indispensable que le poêle soit nettoyé et entretenu à la fois par l'utilisateur et par un technicien agréé. Pour une meilleure sécurité, de meilleures performances et une durée de vie plus longue de votre poêle, il est important de le nettoyer soigneusement et périodiquement. N'utilisez pas de laine d'acier, de chlorure d'hydrogène ou autres produits corrosifs, agressifs ou récurants pour nettoyer l'intérieur et l'extérieur du poêle. Après une période d'arrêt prolongé notamment, le poêle et le système de cheminée doivent être vérifiés et les éventuelles obstructions détectées.

6.1 OPÉRATIONS D'ENTRETIEN PAR L'UTILISATEUR

Avant de commencer les activités d'entretien ou de nettoyage, le feu doit être complètement éteint et toutes les surfaces du poêle doivent avoir suffisamment refroidi.

Avant d'intervenir sur le poêle, vérifiez que ce dernier soit débranché.

Activité Fréquence*
Nettoyer l'extérieur du poèle Toutes les 2 semaines
Nettoyage de la vitre Avant chaque	démarriage. Aussi au démar- rage en cas d'utilisation de la minuterie
Nettoyage du pot de brûlage Avant chaque démarriage. Aussi au démar- rage en cas d'utilisation de la minuterie
Nettoyage du tiroir à cendres Lorsqu'il est plein et avant chaque démarra- ge. Aussi au démarriage en cas d'utilisation de la minuterie.
Nettoyer l'échangeur de chaleur Quotidien
Nettoyage de la chambre de com- bustion	Toutes les 2 semaines
Vérification de l'étanchéité de la porte coupe-feu	Deux fois par an, dont la première fois au début de la saision et / ou après 2500 kg de granulés sont brûlés
Nettoyage de la trémie à granulés et de la vis en auge	Une fois par mois et / ou après 2500 kg de granulés sont brûlés
Nettoyer le tube d'alimentation de granulés	Une fois par semaine

• voir page 29

6.2 NETTOYER LA SURFACE ET L'EXTÉRIEUR DU POÊLE

Nettoyez la surface du poêle à l'eau (chaude) savonneuse. N'utilisez pas de produits de nettoyage abrasifs ou à base de solvant, sous peine d'endommager le revêtement du poêle.

6.3 NETTOYER LA VITRE

La vitre de la porte du poêle doit être nettoyée avant chaque mise en marche pour éviter l'incrustation de particules de suie et de cendres.

Le verre est résistant à la chaleur mais peut émettre des craquements lors de changements de température. Laissez refroidir complètement la vitre avant de la nettoyer. Pour le nettoyage, utilisez un spray de nettoyage courant et un mouchoir en papier.

Avant de nettoyer la vitre de la fenêtre, assurez-vous qu'elle ait complètement refroidi !

L'âtre et le cendrier doivent être nettoyés avant chaque démarrage.

1. Retirez le pot de brûlage avec le tiroir à cendre de la chambre de combustion. Voir les illustrations 12 et 13.
2. Nettoyez le cendrier.
3. Nettoyez le pot de brûlage et sa grille à la brosse ou à l'aspirateur. Si les orifices de la grille sont bouchés, utilisez un instrument pointu pour les déboucher. Voir l'illustration 14.
4. Nettoyez la zone située sous le pot de brûlage et la zone située sous le cendrier avec un aspirateur.

Pour une bonne combustion des granulés, les trous doivent être bien dégagés et le pot de brûlage doit être propre.

1. Replacez le brûleur et le cendrier dans le poêle. Assurez-vous de remettre le brûleur correctement. Assurez-vous de bien placer la grande ouverture près de la barre d'allumage. Si le brûleur est mal positionné, le poêle ne s'allumera pas.

6.5 NETTOYAGE DE L'ÉCHANGEUR DE CHALEUR

L'échangeur de chaleur doit être nettoyé tous les jours à l'aide des grattoirs. Veillez à ce que le poêle soit éteint et que la porte du poêle soit fermée. Tirez les manettes des grattoirs fixés dans la grille d'évacuation de l'air (voir figure 15) vers le haut, puis baissez-les. Répétez l'opération 5 à 6 fois jusqu'à ce que les grattoirs glissent souplement.

6.6 NETTOYAGE DU FOYER.

Nettoyez d'abord l'échangeur de chaleur (voir chapitre 6.5 : nettoyage de l'échangeur de chaleur).

1. Retirez le déflecteur en inox situé dans la partie supérieure du poêle, voir figure 16. Faites glisser le déflecteur en inox dans le sens de la flèche, voir figure 17, puis retirez-le du poêle.
2. Faites glisser la face supérieure du panneau arrêté vers l'avant du poêle, et soulevez le panneau arrêté de 2 cm, voir figures 18 et 19.
3. Retirez le panneau arrière du poêle. Figure 20.
4. Nettoyez le foyer, la partie située sous le brasier et la plaque à l'aide d'une brosse et d'un aspirateur.
5. Après le nettoyage, replacez en sens inverse dans le poêle toutes les pièces que vous aviez retirées.

6.7 VÉRIFICATION DE L'ÉTANCHÉITÉ DE LA PORTE COUPE-FEU

Au moins deux fois par an, mais aussi au début de la saison de chauffage, vérifiez le joint d'étanchéité de la porte de chargement et son aspect. Faites-le remplacer par un technicien agréé Qlima si nécessaire. Utilisez uniquement des pièces de rechange d'origine agréées par Qlima.

6.8 NETTOYAGE DE LA TRÉMIE À GRANULÉS ET DE LA VIS EN AUGE

Nettoyez la trémie à combustible et la vis sans fin une fois par mois.

1. Enlevez la grille de protection de la trémie à combustible.
2. Videz la trémie à combustible.
3. Nettoyez la trémie à combustible et la partie visible de la vis sans fin à l'aide d'un aspirateur (illustration 21).
4. Remettez la grille de protection à sa place.
5. Remplissez la trémie de pellets.

6.9 NETTOYAGE DU TUBE D'ALIMENTATION DE PELLETS

Nettoyez le tube d'alimentation des pellets une fois par semaine à l'aide d'une brosse ronde dure (illustration 22). Le tube d'alimentation se trouve dans la chambre de combustion du poêle. De la créosote peut se former dans le tube d'alimentation, pouvant considérablement réduire le passage. Des pellets peuvent alors rester coincés dans le tube.

6.10 OPÉRATIONS D'ENTRETIEN PAR UN TECHNICIEN AGRÉÉ

Activité Fréquence*
Inspection et maintenance profes-sionnelle du poèle (et système de tirage)	2x par saisson, la première fois au début de la salle de chauffage et / ou après 1200 heures de service si le poèle indique SERV
Nettoyage/ramonage du système de cheminée/carneau	Deux fois par saisson, dont la première fois au début de la salle
Remplacer les pieces non mention- nées dans ce manuel	En cas de dommages signalés.
Brancher du poèle sur le conduit de fumée/la cheminée	2x par saisson, la première fois au début de la salle de chauffage et / ou après 1200 heures de service si le poèle indique SERV
Toute autre maintenance non mentionnée spécifique dans ce manuel	1x par saisson, la première fois au début de la salle de chauffage.
Nettoyer le ventilateur de piece / ventilateur de gaz de carneau	2x par saisson, la première fois au début de la salle de chauffage et / ou après 1200 heures de service si le poèle indique SERV
Nettoyer l'intérieur et l'extérieur du poèle	1x par saisson et / ou après 1200 heures de service si le poèle indique SERV
Graisser le réducteur de la vis pour granulés	1x par saisson, à la fin de la période de chauf- fage
Nettoyer la chambre de combus-tion	1x par saisson, à la fin de la période de chauf- fage et / ou après 1200 heures de service si le poèle indique SERV
Contrôler l'élement d'allumage 1x par saisson
Nettoyer l'échangeur de chaleur côte air	1x par saisson et / ou après 1200 heures de service si le poèle indique SERV
Nettoyer l'échangeur de chaleur côte gaz de fumée	1x par saisson et / ou après 1200 heures de service si le poèle indique SERV
Contrôler la partie électrique : cir-cuit imprimé, câblage, capteurs et sécurités	1x par saisson et / ou après 1200 heures de service si le poèle indique SERV
Contrôler les flexibles en silicone du manostat	1x par saisson et / ou après 1200 heures de service si le poèle indique SERV
Contrôler le joint d'étanchéité de la porte et replacer au besoin	2x par saisson, la première fois au début de la salle de chauffage et / ou après 1200 heures de service si le poèle indique SERV
Tester le poèle aux 5 niveaux de combustion	1x par saisson et / ou après 1200 heures de service si le poèle indique SERV
Tester les sécurités 1x par saisson et	/ ou après 1200 heures de service si le poèle indique SERV

(*) La fréquence indiquée est une fréquence minimale. La législation locale et/ou les prescriptions de votre compagnie d'assurance peuvent prévaloir si elles sont plus strictes. Si vous utilisez le radiateur intensivement, la cheminée doit être nettoyée plus souvent.

7. SERVICE TECHNIQUE, PIÈCES DÉTACHÉES D'ORIGINE

Avant de quitter l'usine, chaque poêle a été testé et approuvé. Toute réparation ou certification s'avérant nécessaire pendant ou après l'installation du poêle doit être effectuée par des techniciens qualifiés et agréés par Qlima. Les pièces détachées originales sont exclusivement disponibles dans nos centres de réparation et les points de vente agréés.

Avant de contacter votre revendeur, le centre de réparation ou le technicien agréé, munissez-vous du nom du modèle et du numéro de série de votre poêle. Ces informations vous seront demandées lors de votre appel.

N'utilisez que les pièces détachées originales de Qlima. L'utilisation d'autres pièces que celles de Qlima annule l'application de la garantie.

Avant de réinitialiser lors de la survenue d'une panne, consultez d'abord la liste des pannes (chapitre 8.2) et suivez les instructions. Réinitialisez le poêle en appuyant sur la touche 4 (cf. illustration 2) de l'écran et en la maintenant pendant 3 secondes.

8.2 LISTE DES PANNES

PROBLÈME CAUSE SOLUTION
Le panneau de commande ne démarre pas	Le poèle n'est pas ali-menté en électricité	Vérifier le branchement de la prise
	Le fusible de protection de la carte de circuit imprimé est grillé	Faire replacer le fusible par un technician agréé Qlima uniquement
	Le panneau de com-mande est défectueux	Faire replacer le panneau de commande par un technicien agréé Qlima uniquement
	Le cable plat est défectueux	Faire replacer le cable plat par un techni-cien agréé Qlima uniquement
	La carte de circuit impri-mé est défectueuse	Faire replacer la carte de circuit imprimé par un technicien agréé Qlima uniquement
	L'interrupteur principal n'est pas activé	Actionnez l'interrupteur principal
Le poèle s'éteint. L'écran affiche le message “FINIT PELLET (AL6)”	Le réservoir est vide Remplir le réservoir
	Le pot de brûlage est sale Nettoyer le pot de brûlage.
	Le moteur de la vis pour granulés est défectueux	Remplacez le moteur de la vis pour gran- lés. Uniquement par un technicien agréé Qlima.
	La carte de circuit impri- mé est défectueuse	Remplacez le circuit imprimé. Uniquement par un technicien agréé Qlima.
	Le capteur de tempora- ture n'a pas détecté de celui minimum de tempo- rature pour démarrer	Vider le pot de brûlage et redémarrer si le problème persiste. Contacter un technicien agréé Qlima si le problème persiste.
	Air de combustion insuf- fisant atteint le feu	L'utilisateur final doit vérifier les points suivants: - Obstructions possibles du tube d'entrée d'air de combustion au dos du poèle. Net- toyer le tube. - Les trous de la grille du pot de brûlage sont bouchés et/ou le pot de brûlage contient trop de cendres et/ou est trop sale et doit être nettoyé. Uniquement par un technicien agréé Qlima. - Echangeur de chaleur à l'intérieur du poèle est sale. Nettoyer l'échangeur de chaleur.
	Les granulés de bois ne sont pas de bonne qualité	Essayer des granulés de toute valeur qualité.
	La vis en auge est blo- quée	Débrancher le poèle, enlevez la grille de protection dans le réservoir, vider le rés- voir et nettoyer correctement les parties visibles de la vis en auge. Remettez la grille de protection en place et redémarrer. Contacter un technicien agréé Qlima si le problème persiste.
	L'ignateur est cassé Faire remplicher l'ignateur par un techni-cien agréé Qlima uniquement
	Les granulés de bois ne sont pas de bonne qualité	Essayer des granulés de toute autre Qualität.
	La vis en auge est bloquée	Débrancher le poèle, enlevez la grille de protection dans le réservoir, vider le réservoir et nettoyer correctement les parties visibles de la vis en auge. Remettez la grille de protection en place et redémarrer. Contacter un technicien agréé Qlima si le problème persiste.
	Les granulés de bois sont humides	Utiliser uniquement des granulés de bois secs.
	Le capteur de tempéra-ture est défectueux	Faire replacer le capteur par un techni-cien agréé Qlima uniquement
	La carte de circuit im-primé électronique est cassée	Faire replacer la carte par un technicien agréé Qlima uniquement
	Le réservoir est vide Remplir le réservoir
Les granulés de bois ne par-viensnent pas jusqu'àu pot de brûlage	La vis en auge est blo-quée	Débrancher le poèle, enlevez la grille de protection dans le réservoir, vider le réservoir et nettoyer correctement les parties visibles de la vis en auge. Remettez la grille de protection en place et redémarrer. Contacter un technicien agréé Qlima si le problème persisté.
	Le moteur de la vis en auge est endommagé	Faire replacer le moteur par un techni-cien agréé Qlima uniquement
	Le réservoir est vide Remplir le réservoir
La flamme du feu est de petite taille et orange, les granulés ne brûlent pas correctement et/ou la vitre devient (trop) vite noire.	Le tube d'échéappement/conduit des gaz de carneau/cheminée est bouché	Faire nettoyer immédiatement le tube d'échéappement/conduit des gaz de carneau/cheminée par un ramoneur agréé. Contacter un ramoneur agréé.
	Le pot de brûlage est sale	Nettoyer le pot de brûlage.
	Le poèle présente des obstructions internes	Faire réviser le poèle par un technicien agréé Qlima uniquement
	L'extracteur de fumées est endommagé	Les granulés de bois peuvent brûler par le conduit de cheminée avec un tirage naturel. Faire replacer immédiatement le ventilateur car cela peut être nocif pour la santé. Par un technicien agréé Qlima uniquement
	Les granulés de bois ne sont pas de bonne qualité	Essayer des granulés de toute autre Qualität.
	Le poèle n'est pas bien réglé	Réglez correctement le poèle. Par un techni-cien agréé Qlima uniquement
Le ventilateur de recirculation de l'air continue de fonctionner lorsque le poèle est froid	La carte de circuit im-primé électronique est cassée	Faire replacer la carte par un technician agréé Qlima uniquement
Présence de cendres par terre autour du poèle	Les conduits de fumées et de gaz ne sont pasétanches à l'air	Ces interventions doivent être réalisées par un installateur agréé pour les chemi-nées uniquement : les conduits de fumées qui ne sont pasétanches à l'air peuvent être dangereux pour la santé. Étanchéi-fier immédiatement le raccord (avec de la Loctite 598 ou un produit similaire) et/ou replacer les tuyaux par des composants adaptations.
	Le joint de la porte est cassé, usé ou endom-magé	Faire replacer le joint par un technician agréé Qlima uniquement
Le poèle est dans un état permanent, l'écran affiche le message "MODULE"	La température ambiente requise par l'utilisateur final est atteinte	Il ne s'agit pas d'une erreur. Le poèle fonctionne en mode éco. Cette fonction peut être modifiée avec la commande à distance
L'écran affiche "SERVICE"	Pas de panne Le poèle a atteint 1200 heures de service et a besoin d'entretien Le poèle continuera à fonctionner normalement	Le poèle a besoin d'entretien Contactez un technicien agréé par Qlima Celui-ci procé-dera à l'entretien du poèle et réinitialisera le signal
L'écran affiche "WAIT COOLING"	Vous essayez demettre le poèle en marche alors qu'il se trouve encore en phase de refroidissement	Attendez que la phase de refroidissement soit terminée avant de redémarrer le poèle
Le poèle s'éteint. L'alarme MANQUANT DEPRESSION (AL 8) SECURITE THERM	Le capteur de pression est cassé	Faire replacer le capteur de pression par un technicien agréé Qlima uniquement
	Le tube d'échémpement/ conduit des gaz de carneau/cheminée est bouché	Faire nettoyer immédiatement le tube d'échémpement/conduit des gaz de carneau/cheminée par un ramoneur agréé. Contacter un ramoneur agréé.
	La carte de circuit im-primé électronique est cassée	Faire replacer la carte de circuit élec-trique par un technicien agréé Qlima uniquement
	Cheminée trop longue Contactor un expert en cheminée pour vérifier si la cheminée est conforme à la législation. Contacter un technicien agréé Qlima pour vérifier si la cheminée convient au poèle.
	Conditions climatiques défavorables	En cas de vent fort, une dépression négative vers la cheminée peut se produit. Vérifier le poèle et le redémarrer.
	Le poèle est trop chaud La température ambiente est trop élevé. Ouvrir les portes des autres pieces. Si le problème persiste, contacter un technicien agréé Qlima.
	Le thermostat de sécurité du poèle a été activé Laissez le poèle refroidir et remettez ensuite à zéro le thermostat de sécurité en retardant la petite piece de recouvrement (figure 23) et en enfonçant le bouton de remise à zéro (figure 24)
	Le ventilateur de recircu-lation de l'air ambiant est cassé	Faire replacer le ventilateur par un technicien agréé Qlima uniquement
	Coupure de courant tem-poraire	Une panne de tension pendant le fon-tionnement du poèle entraine une sur-chauffe à l'intérieur du poèle. Laisser le poèle refroidir puis le redémarrer.
	Le thermostat est cassé Faire replacer le thermostat par un technicien agréé Qlima uniquement
Le poèle s'éteint. L'alarme «SONDE FUMEE (AL 4)» s'affiche.	Le capteur de tempéra-ture de sortie des fumées est déconnecté	Faire vérifier que le capteur est raccordé à la carte de circuit imprimé par un techni-cien agréé Qlima uniquement
	Le câblage du capteur de gaz de fumée est détaché	Réperez le câblage. Par un technicien agréé Qlima uniquement
Hot fumi La température des gaz fumigènes est trop élevé		Laissez le poèle se refroidir, puis redémar-rez-le. Si des problèmes subsistant, contac-tez votre revendeur
L'écran affiche « HOT CARD »	La température de la plaque d'impression est trop élevé	Laissez le poèle se refroidir, puis redémar-rez-le. Si des problèmes subsistant, contac-tez votre revendeur
L'écran affiche "COOL FIRE"	Le poèle a été éteint à la main, par la fonction minuterie activée ou par le mode de sécurité Le poèle est en phase de refroidissement	Pas de panne, la phase de refroidissement s'arrête automatiquement quand le poèle est suffisamment refroidi
	Coupure de courant Lorsque le courant est rétabli, le poèle démarre d'abord en phase de refroidissement Le poèle peut ensuite être allumé normalement
L'écran affiche ASPIRAT EN PANNE (AL 4)	Le ventilateur de gaz de fumée est défectueux ou le circuit imprimé ne peut mesurer la vitesse péri-phérique du ventilateur	Le ventilateur de gaz de fumée, le circuit imprimé ou le capteur de vitesse périphérique est défectueux ou le câblage est endommagé ou détaché Réparez le défaut. Par un technicien/agréé Qlima uniquement

9. DONNÉES TECHNIQUES

Modèle Lindara 100 S-line
Type de poële		à granulés de bois
Capacité (*) kW 2,4 - 9,3
Consommation électricque W 300 / 100
Tension de raccordement V/Hz 230/-50
Rendement thermique à capacité nominaleRéduite (*) %	93,6 / 97,9
Niveau de CO à une capacité nominale d'O2de 13%/capacité réduite (*)	% 0,01 / 0,04
Teneur moyen en poussières à 13 % d'O2	mg/Nm3 12,9
Pour des pieces jusqu'à** m3 245
Diamètre du tuyau d'évacuation mm	80
Température de la fumée à capacité nominaleRéduite(*)	°C	130,4 / 47,5
Tirage de cheminée nécessaire	Pa	10
Avec plusieurs poëles		Peut-etre(*** )
Utilisable sur conduite de fumée combiné		Non
Type de combustible (****)		Ø 6 mm Din+/Önorm+/EN+
Longueur nominale / diamètre du granulé	mm	30 / 06
Capacité de la trémie à granulés	kg	20
Autonomie (min.-max.)	h	9,6 - 40
Ventilateur de recirculation		Oui
Filtre à air		Non
Poids net	kg	105

( ) Conformément à la norme EN14785 ( ^*) Valeur indicative, varie par pays/région ( ) à déterminer par un installateur professionnel agréé

10. CONDITIONS DE GARANTIE

Votre poêle est garanti pendant 24 mois à partir de sa date d'achat. Pendant cette période de garantie, les défauts de pièces et de main-d'œuvre sont réparés gratuitement en tenant compte des conditions suivantes :

1. Nous déclinons expressément toute autre réclamation pour dommages, y compris pour dommages indirects.
2. Toute réparation et/ou tout remplacement de pièce pendant la période de garantie ne prolonge pas la durée de la garantie.
3. La garantie n'est plus applicable si la conception du poêle a été modifiée, si des pièces détachées non originales ont été utilisées ou si le poêle a été réparé par des personnes non agréées.
4. Les pièces exposées à une usure normale, avec une durée de vie inférieure à la période de garantie, comme les divers joints, le revêtement ignifuge, le verre / fenêtre, les détails peints et la céramique etc., ne sont pas couvertes par la garantie.
5. La garantie s'applique uniquement sur présentation de la preuve d'achat originale, datée et non corrigée ou modifiée.
6. La garantie ne s'applique pas pour les dommages causés par le non-respect des instructions d'utilisation indiquées dans ce manuel, par négligence et par l'utilisation d'un combustible inadéquat. L'utilisation d'un fuel inadéquat peut être dangereuse **.
7. Les frais et les risques inhérents au transport du poêle ou de ses composants sont toujours à la charge du client.
8. La garantie s'applique uniquement lorsque le poêle a été installé par un installateur agréé Qlima et sur présentation du protocole de mise en service signé.

Pour éviter des frais inutiles, lisez d'abord ce manuel avec attention. Si le manuel ne propose aucune solution au problème, consultez votre revendeur ou installateur.

• La vitre de la fenêtre résiste à des températures supérieures à celles que le poêle peut atteindre. De ce fait, la vitre ne peut être endommagée qu'en dehors de la responsabilité du fabricant/distributeur. C'est pourquoi les dégâts causés à la vitre ne sont pas couverts par la garantie.

** Des substances hautement inflammables peuvent provoquer un feu incontrôlable avec de grosses flammes. Dans ce cas, n'essayez jamais de déplacer le poêle. Éteignez le poêle immédiatement. En cas d'urgence, utilisez toujours et exclusivement un extincteur de type B : à neige carbonique ou à poudre.

11. DÉCLARATION DE CONFORMITÉ

Déclaration de conformité

Nous, PVG Holding B.V.

Euterpehof 20

5342 CW Oss, Pays-Bas

que les produits mentionnés ci-dessous sont conformes aux exigences de base en matière de sécurité et de santé des directives CE applicables aux produits de sa conception et de son type :

Description du produit : Appareils de chauffage pour résidences

Marque du produit : Qlima

Référence du produit : Lindara 100 S-Line

Typ		Rendement thermique %	Capacité kW	Teneur moyenne en poussières à 13 % d'O2 mg/Nm3
Lindara 100 S-line	Nominal	93,6 9,3 12,9

Normes harmonisées applicables : EN 14785, EN 55014-1, EN 55014-2, EN 60335-1

EN 60335-2-102, EN 61000-3-2, EN 61000-3-3

EN 62233

Résultats approuvés par un

Signature autorisée :

M. Walhout

Ce poêle est doté d'un ventilateur de recirculation d'air ambiant. Lorsque le commutateur est en position de marche, l'air de la pièce transite par l'intérieur du poêle et en ressort chauffé.

L'utilisation de mauvais granulés (de mauvaise qualité ou d'un diamètre autre que celui mentionné) peut endommager votre poêle. Les dommages suscités par de mauvais granulés ne sont pas couverts par la garantie.

L'âtre et le cendrier doivent être nettoyés avant chaque démarrage.
