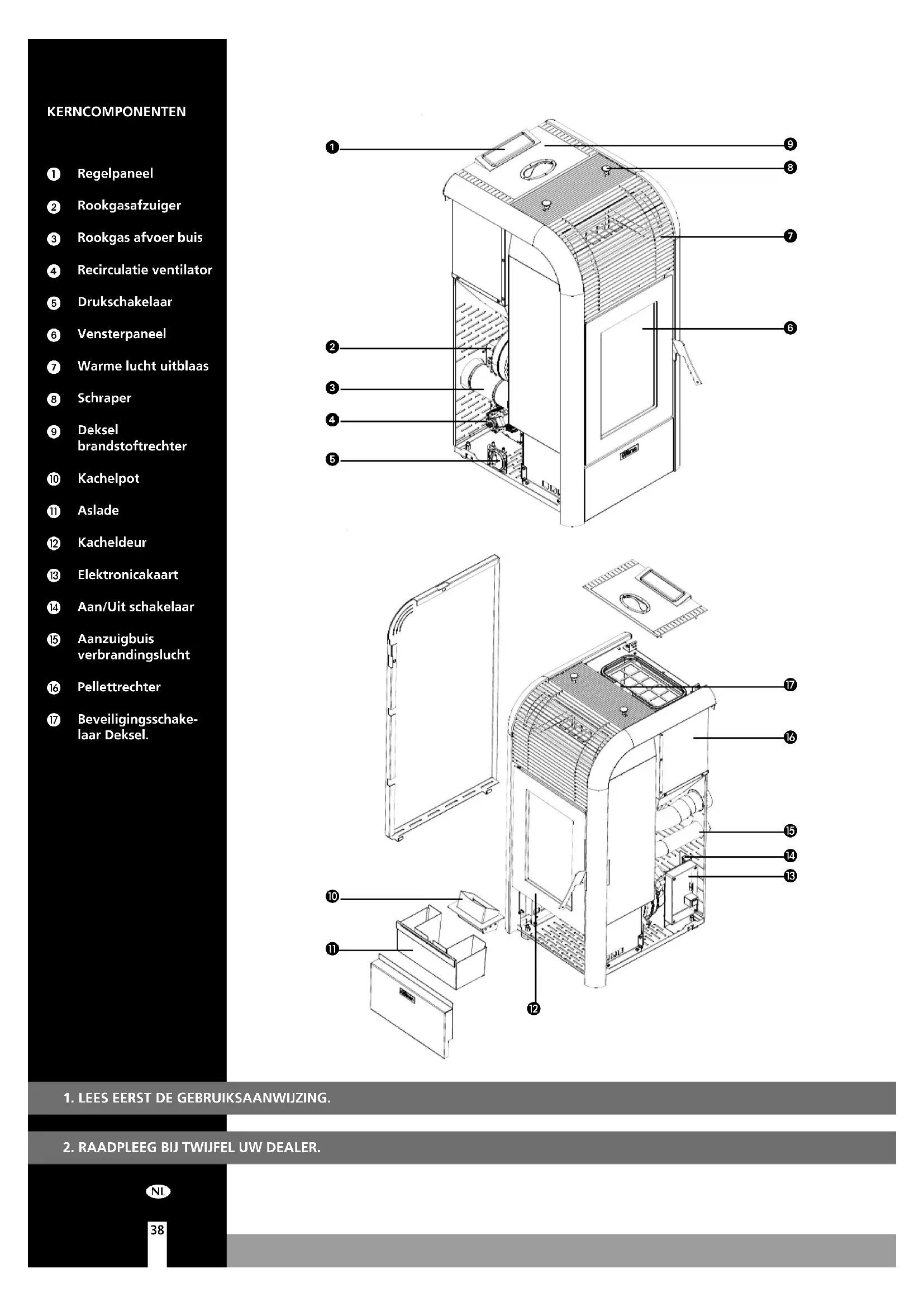

GEBRUIKSAANWIJZING Lindara 100Sline QLIMA

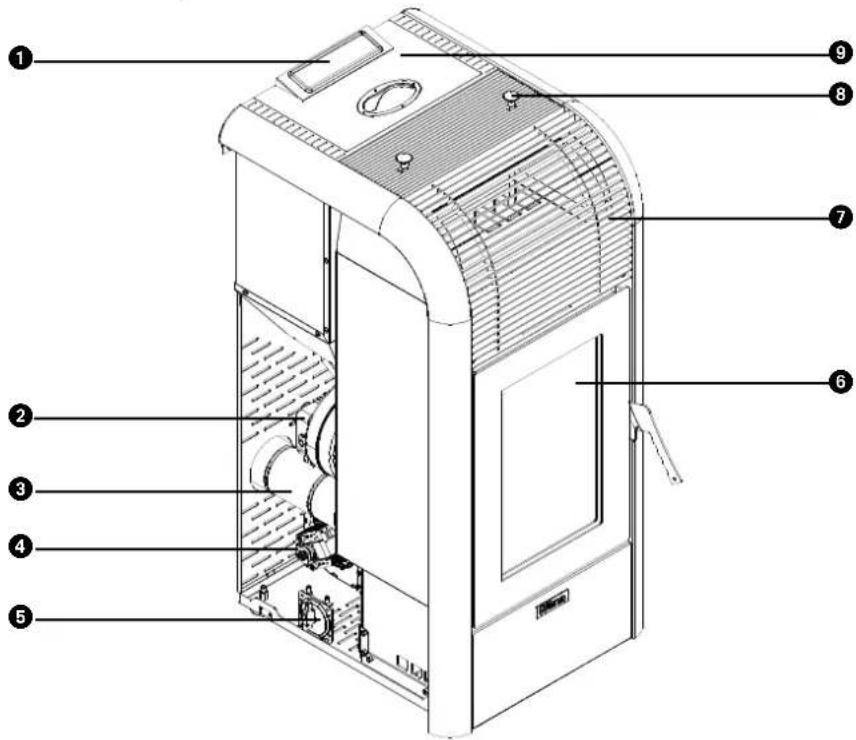

Regelpaneel
2 Rookgasafzuiger
Rookgas afvoer buis
4 Recirculatie ventilator
5 Drukschakelaar
6 Vensterpaneel
Warme luchtuitblaas

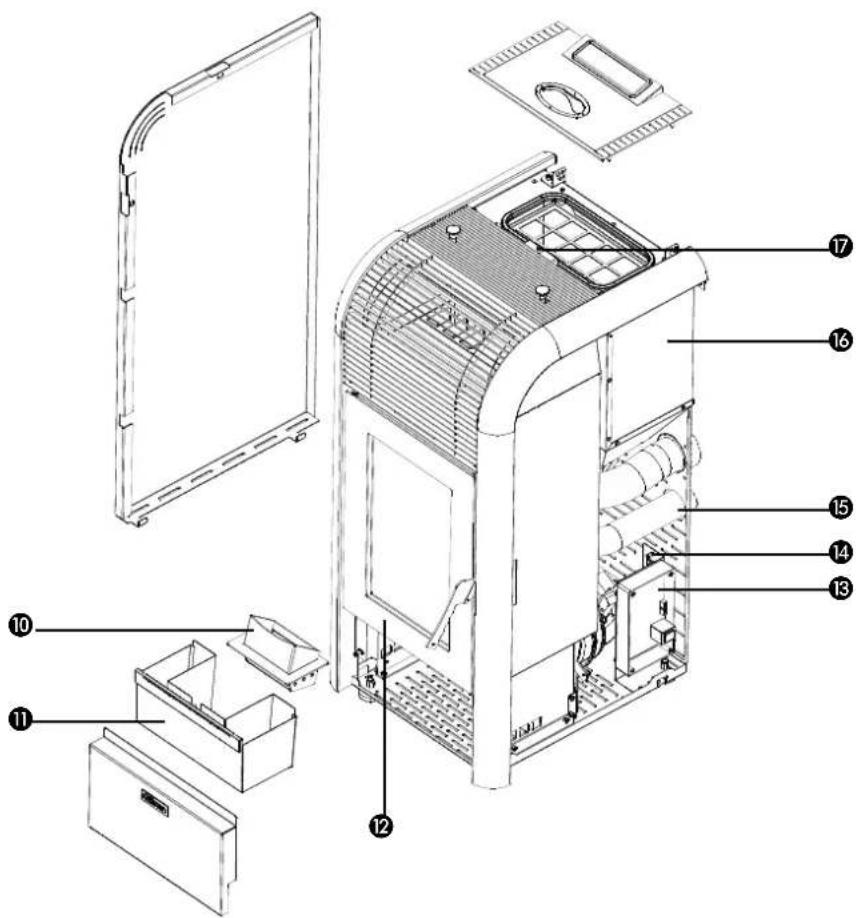

Schraper
Deksel brandstoftrechter
10 Kachelpot
11 Aslade
12 Kacheldeur
13 Elektronicaaart
Aan/Uit schakelaar
15 Aanzuigbuis verbrandingslucht
16 Pellettrechter
17 Beveiligungsschakelaar Deksel.

1.LEES EERST DE GEBRUIKSAANWIJZING.
2.RAADPLEEG BIJ TWIJFEL UW DEALER.

NL

Geachte mevrouw/mijnheer,

Gefeliciteerd met de door u aangeschaffe Qlima-kachel. Dit is een hoogwaardig product waarvan u bij juist, verantwoordelijk gebruik vele jaren comfort en plezier zult beleven.

Om een maximale levensduur en veilig gebruik van dit Qlima verwarmingsproduct zeker te stellen, dient u eerst deze handleiding zorgvuldig te lezen. Berg hem daarna op, zodat u hem later nog.ecs=kunt raadplegen.

Namens de fabrikant bieden wij u 24 maanden garantie op materiaal- en productiefouten.

Geniet van uw Qlima!

Met vriendelijke groet,

PVG Holding b.v.

Afdeling klantenservice.

1. VEILIGHEIDSAANWIJZIGENGEN
2. HOE TE HANDELEN BIJ EEN NOODSITUATIE OF EEN SCHOORSTEENBRAND
3. EERSTE INGEBRUIKNAME

3.1 Werkzaamheden voor en tijdens de ersten opstart

1. NORMAAL GEBRUK VAN DE KACHEL

4.1 Display informatie
4.2 Gewone opstartprocedure
4.3 Ongewone opstartprocedure
4.4 De temperatuur instellen
4.5 De warmteafgifte van de kachel wijzigen
4.6 Normale uitschakeling

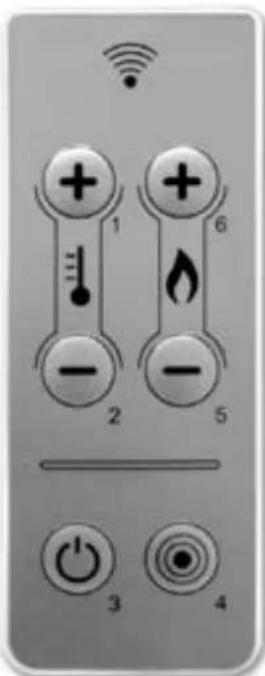

4.7 De afstandsbediening
4.8 De batterijen van de afstandsbediening verrangen
4.9 Menu installingen

1. DE PELLETTRECHTER VULLEN MET PELLETS

5.1 De brandstof
5.2 Vullen van de pellettrechter

1. ONDERHOUD

6.1 Door de (eind-)gebruiker uit te voeren onderhoud
6.2 De buitenkant van de kachel schoonmaken
6.3 De ruit schoonmaken
6.4 De branderpot metaslade reinigen
6.5 Reinigen van de warmtewisselaar
6.6 De vuurhaard reinigen
6.7 De dichting van de vuurdeur controleren
6.8 De pellettrechter en worm reinigen
6.9 Reinigen van de pellet toevoerbuis.
6.10 Door een geautoriseerd technicus uit te voeren onderhoud

1. TECHNISCHE SERVICE EN ORIGINELE ONDERDELEN

2. PROBLEM OPLOSSEN

8.1 Resetten van een storing
8.2 Storingslijst

Alle afbeeldingen waarnaar in deze handleiding verwezen worden, bevinden zich weiterin de handleiding

1. VEILIGHEIDSAANWIJZIGINGEN:

LET OP! Alle afbeeldingen in deze handleiding en op de verpakking� alleen bedoeld als toelichting en individatie en kuren enigszins awijken van het apparaat dat u heeft gekocht. Alleen de werkelijkke vorm is belangrijk.

Het Niet opvolgen van de in deze handleiding gegeven eisen zou kuren leiden tot gevaarlijke situatuies en leidt ertoe dat de garantie vervaft.

Installer dit apparaat alleen als het voldoet aan deplaatselijk/landelijk wetgeving, verordeningen en normen. Deze kachel is bedoeld voor het verwarmen van ruimten in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op drogeplaatsen in normale huishoudelijk situatuies. Installer de kachel Niet in slap- of badkamers.

De correcte installmentie van deze kachel is uiterst belangrijk voor het juist functioneren van het product en voor uw persoonlijke veriligheid. Daarom gelden de volgende aanwijzingen:

• Deze kachel moet worden geinstalleerd door een door Qlima geauthoriseerde verwarmings- of installmentemonteur, anders is de garantie Niet van kracht. Als de in deze handleiding verstrekte gebruiksaanwijzingen afwijken van deplaatselijke en/of regionale wetgeving,要去 de strengste voorwaarde worden toegepast. De fabrikant en distributeur wijzen uitdrukkelijk

alle verantwoordelijkheid van de hand in geval de installmentie Niet voldoet aan de lokale wet- en regelgeving en/of in geval van onjuiste beluchting en ventilatie en/of een fouf gebruik.

• De kachel mag alleen worden geinstalleerd in een vertrek waarvan de locatie, de bouwconstructie en het gebruik het veilige gebruik van de kachel Niet belemmeren.

Neem bij problemen met uw kachel of als u deze handleiding moeilijk kunt lezen of Niet (helemaal) begrijpt altijd direct contact op met uw dealer of installment.

Voor het verbranden van pellets is zuurstof, en dus lucht, vereist.

Zorg ervoor dat de leiding voor de verbrandingslucht te allen tjnde verse lucht van buiten aan kan zuigen.

• Dek luchtinlaten en -uitlaten nooit af en contrôleer regelmatig of de luchtinlaat vrij is van verruiling.
• Vervoer de kachel met de juiste apparatuur. Als Niet de juiste apparatuur worden gebruikt, kan dit leiden tot persoonlijk let-sel en/of schade aan de kachel.
• Plaats geen brandbare voorwerpen en/of materialen binnen 200mm van de zijkanten en 200mm van deijkenzijde van de kachel of binnen 800mm van de voorkant van de kachel. Zie afbeelding 1.
• De kachel is ontworpen voor vrijstaande installmentie en is Niet geschikt voor inbouw. Houd een vrij afstand van 200 mm:tussen

de muren en de zij-/achterkanten van de kachel aan. Zie afbeelding 1.

• Tijdens gebruik kan de kachel aan de buitenkant erg heet worden. Laat NOoit kinderen zonder toezicht bij de kachel achefter. Houd toezicht op kinderen om te voorkommen dat ze met de kachel spelen.
• Deze kachel is nicht bestemd voor gebruik door Personen (waaronder begrepen kinderen) met beperkte fysieke, zintuiglijke of geestelijkke vermogens, of met onvoldoende ervaring en kennis, tenzij zij onder toezicht staan van of aanwijzingen met betrekking tot het gebruik van het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veriligheid. Laat de hierboven genoemde Personen ook nooit zonder toezicht bij de verpakking. Er bestaat verstikkingsgevaar door het verpakkingsmaterialial.
• Tijdensgebruikkandekachelaandebuitenkant erg heet worden. Gebruik geschikte, hittebestendige personlijke beschermingen zoals hittebestendige handschoenen bij het bedieren van de kachel.
• Gebruik tijdens het installereren en bij het onderhoud van de kachel algijd de nodige personlijke beschermingsmiddelen, zoals veiligheidsbril, handschoenen enz.
• Wees voorzichtig wanner u de kacheltrechter (bij)vult met pellets wanner de kachel (nog) heet is. Zorg ervoor dat de zak met pellets geen vuur kan vatten.
• Pas op met brandbare kleding; deutsche kan in brand vliegen als u te dicht bij het vuur in de kachel kommt.
• Werk nicht met brandbare oplosmiddelen

indezelfde ruimte waar de kachel brandt. Voorkom risico's; verwijder brandbare oplosmiddelen en andere brandbare materialenuit het vertrek.

• De kachel is zwaar; LAST de sterkte van de vloer door een geauthoriseerd expert controleren.
• Gebruik enkel droge houten pellets van een goede kwaliteit zonder resten van lijm, hors of additieven. Diameter 6 mm. maximum lengte 30 mm.
• Gebruik geen andere brandstof dan de vermelde houten pellets. Andere brandstoffen zoals bijvoorbeeld - houten werkafval met lijm en/of solventen, - afvalhout in het algemeen, - karton, - vloeibare brandstof, - alcohol, -petroleum, - benzine, -afvalmaterialial of vuilnis, enz. zich verboden.

• Slecht, nat, geimpregneerd of geverfde brandstof leidt tot de vorming van condens en/of roet in de schoorsteen of in de kachel. Dit leidt tot verminderde prestaties en möglichk gevaarlijke situatuies.
  Laat de schoorsteen regelmatig schoonmaken en vegen volgens de lokale wet- en regelgeving en/of zoals voorgeschreven door uw verzekering. Bij ontbreken van lokale wet- en regelgeving en/of een voorschrift van de verzekering: LASTENVOORSCHRYTSTweemaal peraar (de eerste keer aan het begin van het stockseizoen)uw totale kachelsystem -inclusief schoorsteen- door een geauthoriseerd specialist nakijken en onderhonden. Bij intensief gebruik van de kachel moet het hele systeem, inclusief schoorsteen, vaker worden schoongemaakt.

• Gebruik de kachel nicht als barbecue.

Sluit slechts een kachel aan per rookkanaal. Het aansluten van meertere kachels op hetzelfde rookkanaal kan leiden tot gevaarlijke situatuies.

Voor deze kachel is ook een elektrische voed ing nodig. Lees de onderstaande waarschuwingen en opmerkingen goed door:

• Gebruik geen beschadigde voedingskabel.
• Een beschadigde stroomkabel mag alleen worden verrangen door de leverancier of door een bevoegde persoon of een bevoegd servicepunt.
• Klem de kabel nicht vast en buig hem nicht.
  Zorg ervoor dat de voedingskabel geen hete delen van de kachel raakt.
• Sluit het apparaat NOOIT met behulp van een verlangkabel aan. Als er geen geschikt, geaard stopcontact beschikbaar is, dient u er een teLATen installeren door een erken de elektricien.
• Controller de netspanning. Dit apparaat is uitsluitend geschikt voor geaarde stopcontacten - Aansluitspanning 230 Volt/ 50 Hz.

Het apparaat MOET algijd een geaarde aansluiting hebben. Als de voeding nicht geoard is, mag u het apparaat absolut NIET aansluiten.

• De stekker要去 algond gemakkelijk bereikbaarijken als het apparaat is aangesloten.
• Plaats het apparaat Niet direct onder een wandcontactdoos.

Controller alvorens het apparaat aan te slui- ten of:

• De aansluiitsspanning overeenkomt met de waarde op het typeplaatje.
• Het stopcontact en de voeding geschikt zichn voor het apparaat.
• Dé stekker aan de kabel in het stopcontact past.

Laat de elektrische installmentie door een erkende expert controlleren als u nied zeker weet of alles in orde is.

• Dek luchtinlaten en -uitlaten nooit af.
• Steek geen voorwerpen in de openings van het apparatus.
• Laat het apparaat nooit in contact komen met water. Sproei nooit water over het apparaat en dompel het Niet in water onder, anders kan er kortsluiting ontstaan.
• Trek de stekker.altijd uit het stopcontact voordat u het apparaat gaat schoonmaeken of voordat u het apparaat of een onderdeel van het apparaat gaatervangen.
• Trek.altijd de stekker uit het stopcontact alvorens onderhoud te plegen aan de kachel.
• Trek de stekker.altijduit het stopcontact als het apparaat Niet in gebruik is.
• Wijzigingen aanbrengen aan het apparaat is Niet toegestaan. Hierdoor kuren levensgevaarlijke situatuies ontstaan. Tevenservalt hierdoor de garantie.
  Berg de installment- en de gebruikshandleiding goed op.
  Handel in moodgevalen alkijd volgens de aanwijzingen van de brandweer.

2. HOE TE HANDELEN BIJ EEN NOODSITUATIE OF EEN SCHOORSTEENBRAND

1. Schakel de kachel direct uit door de stekker uit het stopcontact te nemen.
2. Doof het vuur in de kachel met een CO _2 blusser, zand,soda of zout om rookvorming in de ruimte te minimaliseren. Gebruik nooit water om de brand te blussen.
3. In geval van een schoorsteenbrand: Sluit de smoorklep (raadpleeg deplaatselijke / nationale regels, voorschriften, verordenen en normen of een smoorklep is toegestaan) of zich de schoorsteen met een natte doeck.

LET OP: de schoorsteen kan zeer heet+zijn. Draag bij het afdachten altijd hittebestendige handschoenen.

1. Waarschuw direct de brandweer.
2. Ventileer de ruimte door het openen van alle ramen en deuren in verband met möglichke vorming van koolmonoxide.

De eerste ingebruikname moet worden uitgevoerd door een erkend Qlima service technicus. De kachel moet bij de eerste ingebruikname worden ingeregeld zodate een juiste lucht/brandstof-verhouding op elk van de vijf verbrandingsniveauaus wordt vergreten. De juiste verhouding is sterk afhankelijk van het gemonteerde rookkanaal en kan enkel ingeregeld worden na het installereren van de kachel. Een verkeerde lucht/brandstof-verhouding kan ernstige schade aan de kachelveroorzaken. Tevens zal het brandstofverbruik toenemen.

Wijzig nooit zich de service-parameters in het servicemenu. Dit kan ernstige schade aan de kachel veroorzaken, waardoor de garantie komt te verrallen. Het inregelen van de kachel mag uitsluitend door een Qlima ergend service technicus uitgevoerd worden.

3.1 WERKZAAMHEDEN VOOR EN TUIDENS DE EERSTE OPSTART

Na/Newbouw of een verbouwing:That het gebouw goed drogen alvorens de kachel de eerste keer te gebruiken. Het is bekend dat muren,plafonds en/of vloeren veelijd nodig hebben om helemaal te drogen.Roet,asdeeltjes etc.kunnen zich gemakkelijk aan nicht helemaal gedroogde muren hechten.

1. Controller of de kachel is geinstalleerd conform de installmenthandleiding.
2. Verwijder alle elementen, zoals handleiding, kachelgereedschap etc. van eenuit de kachel voordat deze in gebruik genomen worden.
3. Vul de pellettrechter met pellets. Zie hoofdstuk 5 "De pellettrechter vullen

met pellets" van deze gebruikshandleiding voor uitleg met betrekking tot de te gebruiken pellets en hoe de pellettrechter bevuld moet worden.

1. Steek de stekker in een geaard stopcontact en schakel de strooomschakelaar in. Deze bevindt zich aan de weiterijde van de kachel.

Controller hoofdstuk 9 "Elektrische aansluiting" van de installmentehandleiding voordat het apparaat elektrisch aangesloten worden.

1. Lees hoofdstuk 4 "Normaal gebruik van de kachel" door voor meer informatie over de bediening van de afstandsbediening (indien meegeleverd) en het verloop van de opstartprocedure.
2. Zorg voor voldoende ventilatie in de ruimte. De kachel is gemaaakt van hoogwaardig staal met een beschermende coating. Tijdens de eerste stookbeurten hardt de coating verder en zet het staal zich. Dit proces kosten de nodigerijk. Tijdens de eerste werkking is het normalaal dat er zich een onaangename geur en rook vormt afkomstig van de verflaag van de kachel.
3. Laat de kachel nooit draaien als de branddeur open is. Houd de deur.altijd gesloten tijdens de werkking van de kachel en zorg ervoor dat de deurver-grendeling goed gesloten is.
4. Start de kachel op en selecteer verbrandingsniveau 1.

Om blijvende schade aan de kachel te voorkomen, moet dit instoken geleidelijk en op een laag vuur gebeuren. Houd dit vuur laag gedurende de eerste vier tot vrij uur; daarna kan het stookvermogen geleidelijk verhoogd worden. Laat de kachel tenminste nog drie tot vier uw constant branden.

1. Controller er der nicht anders angekauft. Schakel de kachel onmiddelijk uit indien dit wel het geval is en herstel de lekkage.
2. Controleer of de ruimteventilator in bedrijf kommt door te voelen of er luchtuit het uitblaasrooster komt aan de voorzijde van de kachel. Deze ventilator start pas op als de kachel voldoende warm is (na circa 15-20 minutes nadat de kachel brandt). Indien de ruimteventilator Niet gaat draaien, schakel de kacheluit om schade aan de kachel te voorkomen. Herstel het probleemvoordat de kachel opnieuw opgestart worden.

Deze kachel is voorzien van een ventilator die de lucht in het vertrek maar circuleren. Wanner de ventilator ingeschakeld worden, worden lucht langs de inwendige hareppervlakken van de kachel gevoerd, opgewarmd en als warme lucht waar aan het vertrek afgeveen. Laat de kachel nooit branden als de ruimteventilator Niet draait.

1. Controller of de kachel op elk van de vijf verbrandingsstanden de juiste lucht/ brandstof-verhouding heeft door het vlambeeld op elk van de vijf verbrandingsstanden te controleren. Zie hiervoor afbeelding 2. Regel de lucht/brandstof-verhouding indien nodig bij. Inregelen van de lucht/brandstof-verhouding mag alleen worden uitgevoerd door een Qlima service technicus.

2. Controller de schoorsteentrek met een verschidrukmeter. Regel - indien geinstalleerd - de smoorklep van de schoorsteen in.

Na het inregelen van de smoorklep mag de stand van de smoorklep alleen gewijzigd worden bij calamiteiten, Zoals bijvoorbeeld een schoorsteenbrand.

1. Controller of op elk van de vijf verbrandingsstanden de rookgastemperatuur onder de 220^ blijft. Indien de rookgastemperatuur op eén van de vijf verbrandingsstanden hoger worden dan 220^ ,要去 de kachel op de desbetreffende stand opnieuw worden ingeregeld door het verlagen van de pellettoevoer in combinatie met de omtreksnelheid van de rookgasventilator en / of het verhogen van de omtreksnelheid van de ruimteventilator.

Het lately uitvoeren van een inbedrijfstelling van de kachel door een door Qlima ergend technicus heeft de volgende voordelen:

• Er zal minder roetvorming optreden, waardoor de schoorsteen en de kachel minder snel verruilen.
• De kachel za minder brandstof verbruiken.
• Het rendement van de kachel zal optimaal zijn.
• Onderdelen in de kachel zullen hinter zwaar belast worden, waardoor de kachel een langere levensduur zar hebben.

• Het aantal service- en onderhoudsuren aan de kachel zar afnemen.

• Na het inregelen is de kachel gereed voor gebruik.

4. NORMAAL GEBRUK VAN DE KACHEL

Voor iedere opstart要去 deaslade en de branderpot worden gereinigd. Zie hiervoor hoofdstuk 6.4. Tevens要去 de kacheldeur gesloten+zijn.

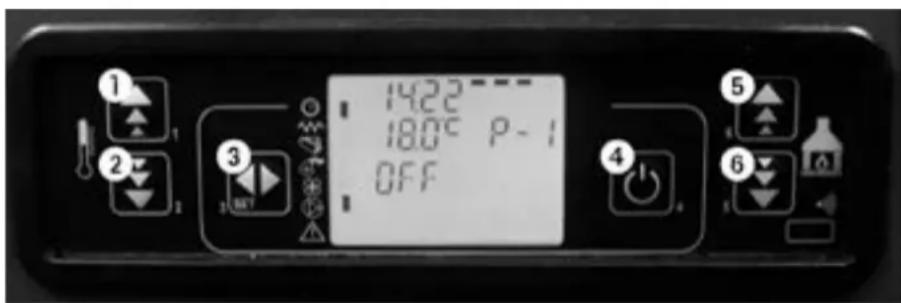

4.1 DISPLAY-INFORMATIE

Afbeelding 3

BEDIENINGSTOETSEN

1. Toets voor: Het verhogen van de ingestelde temperatuur.

Het wijzigen van parameter instelleningen in de diverse menu's.

1. Toets voor: Het verlagen van de ingestelde temperatuur.

Het wijzigen van parameter instelleningen in de diverse menu's.

1. Toets voor: Toegang te krijgen tot de verschillende gebruikersmenu's Zoals klok instellenen, timerfunctie, save mode, taal instellen en zoemer functie. Zie hoofdstuk 4.9.
2. Toets voor: Het in - en uitschakelen van de kachel, resetten van een storing en om gewijzigde parameter instelleningen op te slaan in het geheugen van de kachel.
3. Toets voor: Het verhogen van de warmteafgithe van de kachel en om door de diverse menu's te scrollen.
4. Toets voor: Het verlagen van de warmteafgithe van de kachel en om door de diverse menu's te scrollen.

DE ICONEN

Timer functie ingeschakeld

Ontsteking in bedrijf

Pellets laden

Rookgasventilator in bedrijf

Ruinmeventilator in bedrijf

Kachel is uitgeschakeld

Storingsmelding

Afbeelding 4

INFORMATIE OP HET LCD SCHERM TUIDENS NORMAAL GEBRUIK

Afbeelding 5

A. Geeft de huidigeijd weer.
B. Geeft de werkelijkke ruimttetemperatuur weeer, gemeten door de sensor van de kachel.
C. Geeft de status van de kachel weer

1. UIT = de kachel isuitgeschakeld
2. START= De kachel is ingeschakeld en aan het opstarten.
3. LADEN PELLETS = Er wordenijdens de opstart fase pellets geladen maar de verbrandingskamer.
4. Verwacht yeur = de kachel is ontstoken en is aan het opwarmen.
5. Werking = de kachel is in bedrijf.
6. Reinigen vermogen = geeft aan dat de branderpot worden schoongebrand. De rookgasventilator draait op+zijn maximale toerental en de toevoer van pellets is minimaal voor eenperiode van ongeveer 30 seconden.

D. Geeft de ingestelde warmteafgiffe stand weeR.

Tijdens het gebruik is diverse informatatie in de ingestelde landstaal beschikbaar. In onderstaand overzicht tref je de beschikbare informatatie in de Nederlandse taal aan.

Tabel 1

set temp kamer Instellen van de gewenste temperatuur

set vermogen instellen van de warmteafgifte van de kachel

wacht koelen De kachel is aan het afkoelen

uit kachel staat buiten bedrijf

start kachel is aan het opstarten

laden pellets pellets worden geladenaar de verbrandingskamer

verwacht vuur kachel is in de onstekingsfase

stabel ontsteek kachel is in de onstekingsfase

werking kachel is in bedrijf

modulati de kachel heeft zichnaagste warmteafgifte stand bereikt

reinigen einde reinigen branderpot is gereed

mode Stand by Instellen van de save mode

reinigen vermogen de branderpot word schoongebrand

cool fire zichstoringslijst

onderhoud interval zichstoringslijst

Alar dep fail zichstoringslijst

geen vuur (AL5) zichstoringslijst

geen pellets zichstoringslijst

uitl.fan fou (AL 4) zichstoringslijst

hot uitlaat zichstoringslijst

sensor uitlaat (AL 4) zichstoringslijst

drukfout uilaat (AL 8) zichstoringslijst

beveilig therm. zichstoringslijst

hot card zichstoringslijst

4.2 GEWONE OPSTARTPROCEDURE

De branderpot要去 voor iedere opstart gereinigd worden. Wanner gebruik gemaakt worden van de timerfunctie,要去 de branderpot voor de automatische opstart gereinigd worden.

De normale opstart- en werkprocedure is als volgt:

1. Zorg ervoor dat de verbrandingskamer leeg en proper is.
2. Zorg ervoor dat de kacheldeur gesloten is.
3. Vul de brandstoffrechter met houten pellets van een goede kwaliteit.
4. Druk op toets 4 gedurende 2 seconden. De rookgasventilator zar starten en de ontstekingsstaaf gaat branden. In het display verschijnt de tekst START en het display geeft aan dat de ontstekingsstaaf is ingeschakeld.

5. Na circa 1 minuut toont het display LADEN PELLETS. Tijdens deze fase zal de wormaandrijving de pellets van de brandstoftrechter maar de verbrandingskamer transporteren. Door de warmte van de ontstekingsstaaf zullen de pellets gaan branden.

6. Wanner de gewenste oppervlaktetemperatuur van de kachel is bereikt, toont het display WERKING.

7. De recirculatieventilator zal gaan draaien en de lucht uit de ruimte aan de awhilezijde aanzuigen. Deze worden verzolgens door de warmtewisselaar geblazen en zo verwarmd. De verwarmde lucht worden de ruimte ingeblazen aan de voorzijde van de kachel.
8. Wonneer de gewenste kamertemperatuur bereikt is, toont het display MODULATI en de temperatuur van de ruimte. De kachel zal op het laagst möglichke verwarmingsniveau blijven branden. Indien de SAVE mode is ingeschakeld, zal de kachel automatisch uitgaan bij het bereiken van de ingestelde temperatuur. Zie hoofdstuk 4.9 voor meer uitleg over de werkung en het instellen van de Save mode.

4.3 ONGEWONE OPSTARTPROCEDURE

Wanner de kachel opgestart worden bij een kamertemperatuur die lager is dan ongeveer 0^ of wanner de verbrandingslucht lager is dan 0^ , kan de opstart-procedure afwijkend�.

Wanner de ontbrandingsprocedure bij deze lage temperaturen Niet leidt tot een goed brandend vuur, toont de display "GEEN VUUR (AL5)".

Om het vuur te starten, dient u "aanmaakblokjes" te leggen op de bodem van de branderpot. Steek het aanmaakblokje aan met een lucifer en wacht 1 minuut alvorens de kachel te starten met de "normale opstartprocedure" Zoals beschreiben in hoofdstuk 4.2.

Wanner dit Niet leidt tot een goed brandend vuur, dienen de installmenteparameters van de kachel gewijzigd te worden door een professional. Neem contact op met een door Qlima goedgekeurde installer.

4.4 DE TEMPERATUUR INSTELLLEN

Afbeelding 6

1. Druk eenmaal op toets 1 of 2. Boven in het display verschijnt de ingestelde temperatuur.
2. Met de toetsen 1 en 2 kan de ingestelde temperatuur gewijzigd worden.
3. Druk op toets 1 voor het verhogen van de ingestelde temperatuur.
4. Druk op toets 2 voor het verlagen van de ingestelde temperatuur.
5. Na 5 seconden keert het display automatischtering aan de bedrijfsstand.

De ruimtetemperatuur kan ingesteld worden van 7^ t/m 40^ .

4.5 DE WARMTEAFGIFTE VAN DE KACHEL WIJZIGEN

Afbeelding 7

1. Druk eenmaal op toets 5 of 6. Boven in het display verschijn de warmteaf-gifte van de kachel.
2. Met de toetsen 5 en 6 kan de warmte afgifte van de kachel gewijzigd worden.
3. Druk op toets 5 voor het verhogen van de warmteafgifte van de kachel.
4. Druk op toets 6 voor het verlagen van de warmteafgifte van de kachel.
5. Na 5 seconden keert het display automatischtering aan de bedrijfsstand.

De warmteafgifte is instelbaar van 01, laagste stand, t/m 05, hoogste stand.

4.6 NORMALE UITSCHAKELING

De kachel kan worden uitgeschakeld door toets 4 in te drukken totdat "REINIGEN EINDE" getoond worden op het display. Tijdens de uitschakelfase worden de toevoer van houtpellets waar de verbrandingskamer stopgezet en worden de circulatieventilator van de kamerlucht uitgeschakeld. De rookextractieventilator blijft nog enige tijd draaien en worden na de cooldown fase uitgeschakeld.

4.7 DE AFSTANDSBEDIENING

Hoe de afstandsbediening te gebruiken.

1. Richt de afstandbediening op het bedieningspaneel van de kachel.
2. Controller of er geen obstakels:tussen de afstandsbediening en de signalontvanger op de kachel zich.

Toets 1 en 2: Voor het instellen van de gewenste ruimtetemperatuur.

Toets 3: Voor het in -en uitschakelen van de kachel.

Toets 4: Heeft geen functie voor de Lindara modellen.

Toets 5 en 6: Voor het instellen van de gewenste warmteafgifte van de kachel.

Afbeelding 8

Afbeelding 9

Afbeelding 10

4.8 VERVANGEN VAN BATTERIJEN AFSTANDSBEDIERING

Indien de batterij van de afstandbediening verrangen dient te worden neem dan de batterijhouseruit de afstandsbediening. Druk hiervoor het slot mechanisme in de richting van de pijl 1 en schuif de batterijhouseraar buiten richting pijl 2. Zie afbeelding 9 en 10. Vervang de oude batterij voor een neue. Let waar bij op de + en de - polen. Gebruik enkel een batterij van het type CR2025 3.0 Volt.

Batterijen Niet in het vuur werpen, waar deze kunnen explodingen of gevaarlijke vloeistoffen hunnen uitstoten. Indien u de afstandsbediening verrangt of vernietigt, de batterijen uitenemen en deze conform de geldende wetgeving-weggooien aan deze schadelijk�zijn voor het milieu.

4.9 MENU INSTELLINGEN

De kachel is voorzien van negen menu's waarvan er twee bestemd zijn voor het inregelen van de kachel.

Overzicht van de menu's.

Menu 01 Inregelen van de ruimte ventilatoren, alleen bestemd voor kanaal pellet kachels

Menu 02 Instellen datum enijd.

Menu 03 Instellen timer functie.

Menu 04 Instellen van de gewenste taal

Menu 05 In -en uitschakelen SAVE mode.

Menu 06 Instellen zoemer aan ofuit

Menu 07 Inschakelen pellet transportschoef

Menu 08 Uitlezen van de status van de kachel. Voorbehonden voor service technici.

Menu 09 Inregelen van de parameters van de kachel. Voorbehonden voor service technici.

Overzoek van de tekst welke op het display verschijnt bij de keuze van een bepaald menu in de diverse te selecteren talen.

Tabel 2

	Engels Nederlands Frans
Menu 1 Adjust blowers Regelen blowers Regle ventil
Menu 2 set clock Set klok set horologe
Menu 3 set chrono set chrono set chrono
Menu 4	select lanuage	Select taal	select langueue
Menu 5	mode stand by	Mode stand by	mode stand by
Menu 6	mode buzzer	mode buzzer	mode ronfleur
Menu 7	load initial	eerste belading	charge initial
Menu 8	state stove	status kachel	etat poele
Menu 9	settings technic	settings techniek	settings technique

Menu 01

Optioneel, alleen bestemd voor kachels met een luchtkanaal aansluiting.

Menu 02

In dit menu kan deijd en de datum worden ingegeven.

Volg onderstaande aanwijzingen nauwkeurig en weiter elkaar op om de datum en dearend in te stellen.

1. Druk op toets 3, Menu 01 verschijnt op het display.
2. Druk op toets 5 of 6 om door de verschillende menu's te scrollen. Selecteer Menu 02.
3. Druk op toets 3. Onderin het display verschijnt de dag van de week. Met de toetsen 1 of 2 kan de huidige dag van de week geselecteerd worden.
4. Druk op toets 3. Boven in het display verschijnt de uurinstelling. Met de toeelsen 1 en 2 kan de juiste uurinstelling worden ingesteld.
5. Druk op toets 3. Boven in het display verzchijnen de Minutes. Met de toetsen 1 en 2 können de juiste Minutes worden ingesteld.
6. Druk op toets 3. Boven in het display verschijnt de dag van de maand. Met de toetsen 1 en 2 kan de juiste dag van de maand worden ingesteld.
7. Druk op toets 3. Boven in het display verschijnt de maand van hetaar. Met de toetsen 1 en 2 kan de juiste maand van hetaar worden ingesteld.
8. Druk op toets 3. Boven in het display verschijnt het়. Met de toetsen 1 en 2 kan het় worden ingesteld.
9. Druk op toets 4 om de gegevens op te slaan.
10. Druk nogmaals op toets 4 om terug te keren maar het bedrijfsmenu.

Menu 03

In dit menu kan de timer functie worden ingesteld zodate de kachel op de ingesteldeijdnen automatisch in -en uitschakelt.

PROGRAMMEREN VAN DE TIMER FUNCTIE.

Er is een keuzeuit drie timer programma's

1. Een dag timer programma.

Door het instellen van de dagtimer is het möglichk de kachel iedere dag van de week 2 maal automatisch op te latent starten en 2 maal automatisch te latent stoppen op de gewenste ingesteldeijdden.

2. Een week timer programma.

Door het instellen van de weektimer is het möglichk om 4 afzonderlijke programma's in te stellen. Ieder programma heeft 1 start- en stootijd. Tevens is het möglichk om aan te geben welke dagen van de week gebruik要去en makeen van een ingestelde start -en stopijd.

3. Een weekend timer programma

Door het instellen van de weekend timer zal de kachel alleen in het weekend gebruik makeen van de ingestelde start- en stoptijd. Het is möglichk om voor iedere dag van het weekend, 2 start- en stoptijden te programmeren.

Maak, alvorens te beginnen met het programmeren van de timer functies, een duidelijk schema van het te selecteren programme (tabel 1 submenu 1), van de in te stellen parameterijdden (tabel 1 submenu 2) en - indien gebruik worden gemaakt van de week timer - van de dagen waarop de kachel gebruik moet maken van de ingesteldeijdden door het selecteren van ON (tabel 1 submenu 2) zDat worden voorkomen dat diverseijdden elkaar overlappen.

Maak hiervoor gebruik van tabel 1.

UITLEG OVER DE INFORMATIE OP HET DISPLAY TUIDENS HET PROGRAMMEREN VAN DE TIMER FUNCIE EN HET GEBRUIK VAN TABEL 1.

Het programmeren van de timer functie vindtplaats in menu 03. Dit menu is wee opgebouwd uit twee submenu's, submenu 1 en submenu 2

Tijdens het programmeren van de timer functie verschijnt er een getallenreeks op het display (zie afbeelding 11) welke corresponderen met de dikgedrukte getallenuit submenu 1 ensubmenu 2 van tabel 1.

SUBMENU 1

SUBMENU 2

Afbeelding 11

Menu 03
Submenu 1 Submenu 2 Waarde

1 activeren chrono

01 activeren chrono

on/off

2 program chrono

01 program dag

on/off

02 start 1 dag

uren

03 stop 1 dag

uren

04 start 2 dag

uren

05 stop 2 dag

uren

3 program week

01 program week on/off
02 Start prog 1 uren
03 stop prog1 uren
04 maandag prog 1 on/off
05 dinsdag prog 1 on/off
06 woensdag prog 1 on/off
07 donderdag prog 1 on/off
08 vrijdag prog 1 on/off
09 zaterdag prog 1 on/off
10 zondag prog 1 on/off
11 Start prog 2 uren
12 stop prog 2 uren
13 maandag prog 2 on/off
14 dinsdag prog 2 on/off
15 woensdag prog 2 on/off
16 donderdag prog 2 on/off
17 vrijdag prog 2 on/off
18 zaterdag prog 2 on/off
19 zondag prog 2 on/off
20 Start prog 3 uren
21 stop prog 3 uren
22 maandag prog 3 on/off
23 dinsdag prog 3 on/off
24 woensdag prog 3 on/off
25 donderdag prog 3 on/off
26 vrijdag prog 3 on/off
27 zaterdag prog 3 on/off
28 zondag prog 3 on/off
29 Start prog 4 uren
30 stop prog 4 uren
31 maandag prog 4 on/off
32 dinsdag prog 4 on/off
33 woensdag prog 4 on/off
34 donderdag prog 4 on/off
35 vrijdag prog 4 on/off
36 zaterdag prog 4 on/off
37 zondag prog 4 on/off

4 program week-end

Tabel 3

01 program week-end	on/off
02 start 1 week-end	uren
03 stop 1 week-end	uren
04 start 2 week-end	uren
05 stop 2 week-end	uren

INSCHAKELEN VAN DE TIMER FUNCTIE.

Volg onderstaande aanwijzingen nauwkeurig en awhile op om de timer functie in te schakelen.

1. Druk op toets 3 en selecteer verwolgens met de toetsen 5 of 6, MENU 03
2. Druk op toets 3, op het display verschijnt nu de tekst: N-3-1.
3. Druk op toets 3, op het display verschijnt nu de tekst: N-3-1-01.
4. Druk op toets 1 om de timerfunctie in te schakelen, boven in het display verzschijnt de tekst ON / OFF, selecteer ON.
5. Druk op toets 4 om de ingestelde waarde op te slaan en terug te gaan maar Menu N-3-1.

De timer functie is nu ingeschakeld. Vervolgens moet er een keuze gemaakt worden van welk programma er gebruik gemaakt gaat worden, Dag timer, Week timer of Weekend timer.

Selecteren van het gewenste programma, dag week of weekend.
6. Druk verwolgens op toets 5. De waarde 1 van n-3-1 za achtereenvolgens worden gewijzigd maar:

N-3-2 keuze dag timer

Zie ook babel 1, Submenu 1.

1. Selecteer, door indrukken van toets 5 het gewenste programma.

PROGRAMMEREN VAN HET GESELECTEERDE PROGRAMMA.

1. Nadat het gewenste programme geseleerd is, druk op toets 3 om te starten met het instellen van de parameters van het geseleerde programme. Op het display verschijnt n-3-P-01

P is het geselecteerde programma welke we geselecteerd hebben bij punt 6 en heeft een waarde van 2, 3 of 4

1. Met de toetsen 5 en 6 kan erGPCrolled worden maar de te programmeren parametersuit Submenu 2.Zie tabel 1,Submenu 2.

2. Begin met het inschakelen van het geseleerde programma, dag timer, week timer of weekend timer door parameter 01 UIT Submenu 2 van het geseleerde programma op ON in te stellen door het indrukken van toets 1 of 2.

3. Met de toetsen 5 en 6 kan nu waar de volgende parameter van Submenu 2 wordenGPCrolled. Selecteer de parameter welke ingesteld moet worden met de toetsen 5 en 6, met de toetsen 1 en 2 kan deze worden gewijzigd.

4. Na instellen van alle te wijzigen parameters, druk op toets 4 om de instelleningen op te sloan, druk nogmaals 2maal op toets 4 om terug te gaan maar de bedrijfsstand.

Menu 04

In dit menu kan de gewenste taal ingesteld worden.

SELECTEREN VAN DE GEWENSTE TAAL.

Volg onderstaande aanwijzingen nauwkeurig op

1. Druk op toets 3 en selecteer met de toetsen 5 of 6 MENU 04
2. Druk op toets 3, op het display verschijnt de huidig geselecteerde Taal.
3. Met de toetsen 1 en 2 kan de gewenste taal geselecteerd worden.
4. Druk op toets 4 om de ingestelde taal op te sloan.
5. Druk nogmaals op toets 4 omtering te keren aan de bedrijfsstand.

Menu 05

In dit menu kan de SAVE mode worden ingesteld.

Wanner de save mode is geactiveerd, schakelt de kachel zich automatisch uit zodra de kamertemperatuur de ingestelde temperatuur + de differentie temperatuur bereikt heeft. De kachel schakelt zich automatisch in wanner de kamertemperatuur de ingestelde temperatuur - de differentie temperatuur bereiktHSVt.

Differentie tempratuur.

De differentietemperatuur is het verschil in graden ten opzichte van de ingestelde temperatuur.

Voorbeeld: De ingestelde temperatuur bedraagt 20^ . De differentie temperatuur staat ingesteld op 2^ .

De kachel zar nu uitgaan bij een gemeten ruimteteperatuur van 22^ en weer inschaken bij een temperatuur van 18^ .

INSCHAKELEN VAN DE SAVE MODE.

Volg onderstaande aanwijzingen nauwkeurig op.

1. Druk op toets 3 en selecteer verwolgens met de toetsen 5 of 6 MENU 05
2. Druk op toets 3, op het display verschijnt Standby mode en ON of OFF.
3. Selecteer met de toetsen 1 of 2 ON.
4. Druk op toets 4 om de gegevens op te sloan.
5. Druk nogmaals op toets 4 omtering te keren aan de bedrijfsstand.
6. De kachel staat nu in de SAVE mode en zar automatisch in -en uitschakelen zoals beschreiben bij het hoofdstuk De SAVE mode.

UITSCHAKELEN VAN DE SAVE MODE.

Volg onderstaande aanwijzingen nauwkeurig op.

1. Herhaal de handelingen 1 en 2 Zoals beschreiben bij het inschakelen van de save mode.

2. Selecteer met de toetsen 1 en 2 OFF.

3. Druk op toets 4 om de gegevens op te slaan.
4. Druk nogmaals op toets 4 omtering te keren maar de bedrijfsstand.
5. De save mode is nu uitgeschakeld.

Menu 06

In dit menu kan de zoemer functie worden ingeschakeld zodate bij een storing de kachel een geluidsignaal geeft.

INSTELLEN ZOEMER AAN OF UIT.

Volg onderstaande aanwijzingen nauwkeurig op.

1. Druk op toets 3 en selecteer met de toetsen 5 of 6 MENU 06
2. Druk op toets 3, op het display verschijnt nu buzzer ON of OFF
3. Met de toetsen 1 en 2 kan de zoemer functie worden aangezet ON of uitgezet OFF.
4. Druk op toets 4 om de instellingen op te slaan.
5. Druk nogmaals op toets 4 omtering te keren maar de bedrijfsstand.

Menu 07

In dit menu kan de pellet schroef worden ingeschakeld voor eenperiode van 90 seconden zodate bij opstart van een neue kachel of na reinigen van de pellet hopper de pellet schroef al geladen is met pellets voordat deze worden opgestart.

INSCHAKELEN VAN DE PELLET SCHROEF.

Volg onderstaande aanwijzingen nauwkeurig op.

1. Druk op toets 3 en selecteer verwolgens met de toetsen 5 of 6 MENU 07
2. Druk nogmaals op toets 3. Boven in het display verschijnt de tekst OFF.
3. Druk op toets 1. De pellet schroef worden nu geactiveerd. Boven in het display verschijnt nu deijd dat de pellet schroef nog draait.
4. Na het verstrijken van de 90 seconden stoot de pellet schroef automatisch en keert het displaytering湃 aan de bedrijfsstand.

Menu 08

Voorbehonden voor service technici. Dit menu worden gezruikt om de kachel in te regelen.

Menu 09

Voorbehonden voor service technici. Dit menu worden gezruikt om de kachel in te regelen.

5. DE PELLETTRECHTER VULLEN MET PELLETS

5.1 DE BRANDSTOF

Gebruik geen andere brandstof dan de vermelde houten pellets. Andere brandstoffen zoals bijvoorbeeld - houten werkafval met lijm en/of solventen, - afvalhout in het algemeen, - karton, - vloeibare brandstof, - alcohol, - petroleum, - benzine, - afvalmaterialiaal of vuilnis, enz. zich verboden.

Er zijn in de markt pellets verkrijgbaar in verschillende kwaliteiten en met verschillende eigenschappen. Pellets van een slechte kwaliteit hebben een negatieve

invloed op de efficiëntie van de verbranding, verruilen de kachel en+kennen in het uiterste geval leiden tot gevaarlijke situatuies.

Het gebruik van verkeerde pellets (slechte kwaliteit of andere diameter dan genoemd) kan schade toebrengen aan uw kachel. Schade veroorzaakt door verkeerde pellets valt nicht onder de garantie.

Gebruik enkel houten pellets van een goede kwaliteit met een diameter van 6 mm en een maximum lenghte van 30~mm . Er zijn verschillende soorten van houten pellets met verschillende eigenschappen en kwaliteit verkrijgbaar op de markt. Pellets van een goede kwaliteit können als volgt herkend worden:

-diameter 6mm
maximum length 30~mm
- houten pellets overeenkomstig 6mm DIN+ / Ö-norm+ / EN+ of gelijkwaardig.
- goed samengedrukt, geen resten van lijm, hors of additieven.
- oppervlak glanst en is glad
uniform in lenghte en laag stofgehalte
- restwatergehalte: < 10%
-asgehalte: < 0,5%
- pellets van goede kwaliteit zinken wanner ze in water gegood worden

In het algemeen kan slechte brandstof voor deze kachel als volgt herkend worden:

• andere diameter dan de vereiste 6mm en/of een verschadenheid aan diameters
• verschillende variabile lengths, hoger percentage van korte pellets
• het oppervlak vertoont verticale en/of horizontale barsten
  -hoog stofgehalte
• oppervlak glanst nicht
• drijft in water

Slechte brandstof gebruiken za möglichs leiden tot:

• slechte verbranding
• frequente blokkering van de verbrandingskamer
• verhoogd pelletverbruik
• lage warmteafgifte en lage efficientre
  -vuil op het glas
  -meerassen en onverbrandekorrels.
• hogere onderhoudskosten

Zelfs wonneer goede gestandaardiseerde pellets gebruikt worden, is het normal dat er verschillen optreden in de verbrandingssnelheid, asproductie en de opbouw van gruis. Indien er pellets worden gebruikt, anders dan tijdens de inbedrijfstelling moet de kachel opnieuw worden ingeregeld door een Qlima erkend service technicus.

Bewaar en vervoer de pellets in absolut droge omstandigheden. Houten pellets können aanzienlijk uitzetten wanner ze in contact komen met water.

Neem contact op met de Qlima-verkoper of de goedgekeurde Qlima-installateur voor meer informatie over pellets.

Open het deksel van de pellettrechter aan de boenzijde van de kachel en vul de trechter voorzicht voor 3/4 met pellets. Zorg ervoor dat er geen pellets in de kachel vallen. Sluitervoalgens het deksel.

Raak nooit roterende onderdelen binnenin de pellettrechter aan. Om het risico te vermiijden dat u roterende onderdelen binnenin de pellettrechter aanraakt, is het best de kachel.altijd vollediguit te schakelen door de stekker uit het stopcontact te halen.

Als de trechterijdens de werkung toch bijgevuld zou要去en worden, zorg er dan voor dat de pellets en/of de pelletzak Niet in contact komt met hete delen van de kachel waaroot kan leiden tot gevaarlijke situatuies. Zorg ervoor dat u nooit roterende onderdelen binnenin de pellettrechter aanraakt.

6. ONDERHOUD

Door de warmte, de as en het residu die ontstaan door de verbranding van de brandstof is regelmatig schoonmaken en onderhoud door zowel de eindgebruiker als een geauthoriseerd technicus nodig. Periodiek de kachel zorgvuldig schoonmaken is belangrijk voor de veiligheid en voor een efficiente werkung en verhoegt tegelijkkertijd de levensduur van de kachel. Gebruik geen staalwol, waterstofchloride of andere bijtende, agressieve of krassende producten voor het schoonmaken van de binnen- of buitenkant van de kachel. In het bijzonder na langere periodes van stilstand,要去 de kachel en het schoorsteensystem gecontroleerd worden op blokkeringen.

6.1 DOOR DE (EIND-)GEBRUIKER UIT TE VOEREN ONDERHOUD

Voer pas onderhoud aan de kachel uit nadat u hebt gecontroleerd of de kachel van binnen en van buiten helemaal is afgekoeld!

Trek voorafgaand aan onderhoud.altijd de stekker van de kacheluit het stopcontact.

Taak Frequentie*

De buitenkant van de kachel schoomaken	Elke twee weken
Het reinigen van de ruit Voor iedere	opstart. Ook bij opstart in geval van timerfunctie
De branderpot reinigen Voor iedere	opstart. Ook bij opstart in geval van timerfunctie
Deaslade schoonmaken Wanner de lade vol is en voor elke opstart. Ook bij opstart in geval van timerfunctie
Reinigen van de warmtewisselaar Dagelijks
De vuurhaard reinigen Elke 2 weken
De affdichting van de vuurdeur controlleren	Tweemaal perJAar, de eerste keer aan het begin van het seizoen en / of als er 2500 kg aan pellets verstootkt+zijn
De pellettrechter en wormaandrij-ving reinigen	Een keer per maand en / of als er 2500 kg aan pellets verstootkt+zijn
Het reinigen van de pellettoevoer-buis	Een keer per week

6.2 DE BUITENKANT VAN DE KACHEL SCHOONMAKEN

Maak het oppervlak van de kachel met (heet) water en zeep schoon. Gebruik geen schurende of op oplosmiddelen gebaseerde schoonmaakproducten, anders kan de afwerklaag van het oppervlak beschadigd raken.

6.3 DE RUIT SCHOONMAKEN

De ruit van de kacheldeur moet voorijdere opstart gereinigd worden om inbranden van roet en asdeeltjes te voorkomen.

Het glas is hittebestendig, maar kan door snelle temperatuurveranderingen barsten. Laat waarom de ruit volledig afkoelen voordat deze worden gereinigd. Gebruik gewone glasreinigungsspray en schoonmaaktissues.

Reinig de glazen ruit uitsluitend als de kachel helemaal is afgekoeld!

6.4 DE BRANDERPOT MET ASLADE REINIGEN

De kachelpot met aslade要去elke opstart gereinigd worden.

1. Haal de kachelpot en de aslade uit de verbrandingskamer. Zie afbeelding 12 en 13.
2. Reinig de aslade.
3. Reinig de branderpot en het rooster ervan met een borstel of stofzuiger. Als de gaten van het rooster verstopt zitten, gebruik dan een puntIG instru-ment om de gaten vrij te make (zie afbeelding 14).
4. Reinig de ruimte onder de branderpot en de ruimte onder deaslade met een stofzuiger.

Open gaten en een proper rooster van de verbrandingskamer�uiiterst belangrijk voor een goede verbranding van de pellets.

1. Plaats de branderpot en de aslade terug in de kachel. Zorg ervoor dat de branderpot op de juiste manier worden teruggeplaatst. Zorg dat de große opening bij de ontstekingsstaaf geplaatst worden. Indien de branderpot verkeerd worden teruggeplaatst, zal de kachel Niet ontsteken.

6.5 REINIGEN VAN DE WARMTEWISSELAAR

De warmtewisselaar要去 dagelijks gereinigd worden met behulp van een schrapers. Zorg ervoor dat de kachel uitgeschakeld is en de kacheldeur gesloten is. Beweeg de hendels van de schrapers, welke gemonteerd is in het uitblaasrooster (zie afbeelding 15) maar boven en verwolgens weeer maar beneden. Herhaal deze handeling 5 à 6 keer totdat de schraper zonder waarstand heen en weer te bewegen is.

6.6 DE VUURHAARD REINIGEN.

Reinig erst de warmtewisselaar (zie hoofdstuk 6.5 reinigen van de warmtewisselaar).

1. Verwijder het RVS keerschot welke zich boven in de kachel bevind zich afbeelding 16. Beweeg het RVS keerschot in de richting van de pijl zich afbeelding 17 en neem het keerschotuit de kachel.
2. Beweeg de bovenzijde van het achterschot waar de voorzijde van de kachel en til het achterschot 2 cm omhoog zich afbeelding 18 en 19.
3. Neem het achterschotuit de kachel.Afbeelding 20
4. Reinig de vuurhaard, het gedeelte onder de branderpot en de beplating met een borstel en een stofzuiger.
5. Plaats na het reinigen alle verwijdderde onderdelen in omgekeerde volgorde terug in de vuurhaard.

6.7 DE DICHTING VAN DE VUURDEUR CONTROLEREN

Controleer ten minste twee keer perJAar, de eerste keer voordat het seizoen begint, de afrdichting van de deur op lekken en beschadigingen. Laat de deurafdichting verrangen door een door Qlima goedgekeurde technicus indien nodig. Gebruik enkel de originele reserveonderdelen van Qlima.

6.8 DE PELLETTRECHTER EN WORMAANDRIJVING REINIGEN

Reinig de pellettrechter en wormaandrijving een keer per maand.

1. Verwijder het beschemingsroosteruit de pellettrechter.
2. Maak de pellettrechter leeg.
3. Reinig de pellettrechter en het zichtbare deel van de worm met een stofzui-ger (afbeelding 21).
4. Plaats het beschermingsrooster terug op+zijn plaats.
5. Vul de trechter met pellets.

6.9 REINIGEN VAN DE PELLET TOEVOERBUIS

Reinig de toevoerbuis van de pellets een keer per week met een harde Ronde borstel (afbeelding 22). De toevoerbuis bevindt zich in de verbrandingskamer van de kachel. In de toevoerbuis kan zich creosoot vormen, waardoor de toevoerbuis sterk verruild raakt en zelfs verstopt raken met pellets.

6.10 DOOR EEN GEAUTORISEERD TECHNICUS UIT TE VOEREN ONDERHOUD

Taak Frecquentie*
Algemene professionele inspectie en onderhoud van de kachel (& het rookkanaal)	Tweemaal per seizoen, de eerste keer aan het begin van het seizoen en / of na 1200 branduren wonneer de kachel SERV aan-geeft
Schoorsteen/rooksysteme reinigen/vegen	Tweemaal per seizoen, de eerste keer aan het begin van het seizoen
Het verrangen van onderdelen die Niet in deze handleiding worden genoemd	Na het constateren van schade
Aansluiting van de kachel op de schoorsteen / het rookkanaal controleren	Tweemaal per seizoen, de eerste keer aan het begin van het seizoen en / of na 1200 branduren wonneer de kachel SERV aan-geeft
Alle overige onderhoudsactivitei-ten die Niet specifiek worden ge-noemd in deze handleiding.	Eenmaal per seizoen, de eerste keer aan het begin van het seizoen
De ruimteventilator / rookgasventilator reinigen	Tweemaal per seizoen, de eerste keer aan het begin van het stookseizoen en / of na 1200 branduren wonneer de kachel SERV aangeeft
De kachel inwendig en uitwendig reinigen	Eenmaal per seizoen of na 1200 brand uren kachel geeft "SERV"aan
De pellet schroef reductor smeren	Eenmaal per seizoen, aan het einde van het stookseizoen
De rookkamer reinigen Eenmaal per	seizoen, aan het einde van het stookseizoen of na 1200 brand uren kachel geeft "SERV"aan
Controle van het ontstekingsele-ment	Eenmaal per seizoen
De warmtewisselaar reinigen luchtzijdig	Eenmaal per seizoen of na 1200 brand uren kachel geeft "SERV"aan
De warmtewisselaar reinigen rook-gaszijdig	Eenmaal per seizoen of na 1200 brand uren kachel geeft "SERV"aan
Het elektrische gedeelte contro-leren zoals PCB de bedrading, de sensoren en de beveiligingen.	Eenmaal per seizoen of na 1200 brand uren kachel geeft "SERV"aan
De silicone slangen controleren van de druksensor	Eenmaal per seizoen of na 1200 brand uren kachel geeft "SERV"aan
De deurafdichting controleren en indien nodig verrangen.	Tweemaal per seizoen, de eerste keer aan het begin van het seizoen of na 1200 brand uren kachel geeft "SERV"aan
Kachel testen op alle 5 de verbrandingsniveauus	Eenmaal per seizoen of na 1200 brand uren kachel geeft "SERV"aan
De beveiligingen testen Eenmaal per seizoen of na 1200 brand uren kachel geeft "SERV"aan

(*) De vermelde freqentie is een minimum freqentie. De lokale wetgeving en/of uw verzekeringscontract konnen voorrang hebben afhankelijk van wat het meest strikt is. Bij intensief gebruik van de kachel moet de schoorsteen vaker worden gereinigd.

7. TECHNISCHE SERVICE, ORIGINELE RESERVEONDERDELEN

Voordat een kachel de fabriek verlaat, worden hij eerst zorgvuldig getest en in bedrijf gesteld. Eventuele reparations of inbedrijfstellingsactiviteiten dieoodzakelijk blijken te zicht dens of na het installereren要去en worden uitgevoerd door een door Qlima goedgekeurde verwarmingstechnici. Originele reserveonderdelen zichn alleen en exclusief te verkrijgen via once Technische Servicecenters en geauthoriseerde verkooppunten.

Zorg voordat u contact opneemt met uw dealer, het Technische Servicecenter of de ge- autoriseerde verwarmingstechnicus dat u het model en serienummer bij de hand hebt.

Gebruik alleen originele Qlima reserveonderdelen. Door het gebruik van andere dan Qlima reserveonderdelen vervalt de garantie.

8. PROBLEMEN OPLOSSEN

8.1 RESETTEN VAN EEN STORING

Raadpleeg alvorens een storing te resetten de storingslijst (hoofdstuk 8.2) en volg de instructies op. Reset de kachel door toets 4 (zie afbeelding 2) van het display in te drukken en deze 3 seconden vast te honden.

Indien na het resetten van de storing de melding terugkomt, raadpleeg dan uw leverancier.

8.2 STORINGSLIJST

PROBLEEM OORZAAK OPOSSING
Regelpaneel start nicht	Geen stroomtoevoer maar de kachel	Controler of de stekker aangesloten is
	Zekering van printplaat is doorgeebrand	Vervang de zekering. Enkel door een door Qlima goedgekeurde technicus
	Regelpaneel is defect Vervang het regelpaneel. Enkel door een door Qlima goedgekeurde technicus
	Lintkabel is defect Vervang de lintkabel. Enkel door een door Qlima goedgekeurde technicus
	Printplaat is defect Vervang de printplaat. Enkel door een door Qlima goedgekeurde technicus
	Hoofdschakelaar is Niet ingeschakeld	Schakel de hoofdschakelaar in
Kachel发展格局, alarm getoond "GEEN PELLETS"	De pellettrechter is leeg Vul de pellettrechter met pellets
	De branderpot is vuil Reinig de branderpot.
	De motor van de pellet-schroef is defect	Vervang de motor van de pelletschoef. Enkel door een door Qlima goedgekeurde techni-cus
	Elektronische printplaat is defect	Vervang de printplaat. Enkel door een door Qlima goedgekeurde technicus
	De temperatuursensor heeft de minimumtem-peratuursdrempel om te starten Niet gedetecteerd	Maak de verbrandingskamer leeg en start op-nieuw, indien het probleem zich blijf voor-doen. Neem contact op met een door Qlima goedgekeurde technicus als het probleem zich blijft voordoen.
	Er bereikt onvoldoende verbrandingslucht het vuur	Controler het volgende (door de eindge-bruiker): - Mogelijk obstructies van de inlaatbuis van de verbrandingslucht aan dechyterzijde van de kachel. Reinig de inlaatbuis van verse lucht.- Roostergaten van de verbrandingskamer verstopt en/of verbrandingskamer met te veel as en/of verbrandingskamer te vuil en moet gereinigd worden. Enkel door een door Qlima goedgekeurde technicus.-Warmtewisselaar binnenin de kachel is ver-vuild. Reinig de warmtewiselaar.
	Houten pelletsঃniet van goede kwaliteit	Probeer houten pellets van een betere kwa-liteit
	Wormaandrijving is ge-blokkeerd	Haal de stekker van de kachel uit het stop-contact. Verwijder het beschemingsrooster in het reservoir, kaak het reservoir leeg. Reinig zorgvuldig de zichbare delen van de wor-maandrijving. Plaats het beschemingsrooster terug en start opnieuw. Neem contact op met een door Qlima goedgekeurde technicus als het probleem zich blijft voordoen.

NL

De kachel geeft 15 minu- ten na opstart de melding "GEEN VUUR (AL5)"	Het ontstekingsmecha- nisme is kapot	Vervang het ontstekingsmechanisme. Enkel door een door Qlima goedgekeurde technicus
	De temperatuursensor—heeft de minimumtem- peratuursdrempel om te starten Niet gedetecteerd	Maak de verbrandingskamer leeg en start opnieuw, indien het probleem zich blijft voordoen. Neem contact op met een door Qlima goedgekeurde technicus als het probleem zich blijft voordoen.
	Buitentemperatuur is te laag.	Maak de verbrandingskamer leeg en start opnieuw. Neem contact op met een door Qlima goedgekeurde technicus als het probleem zich blijft voordoen.
	Houten pelletsarend nat Gebruik enkel droge houten pellets.
	Temperatuursensor is defect	Vervang de sensor. Enkel door een door Qlima goedgekeurde technicus
	Elektronische printplaat is defect	Vervang de elektronische printplaat. Enkel door een door Qlima goedgekeurde technicus
	Het reservoir is leeg Vul de pellettrechter.
Houten pellets geraken nicht in verbran-dingskamer	Wormaandrijving is ge-blokkeerd	Haal de stekker van de kachel UIT het stopcontact. Verwijder het beschemmings-rooster in het reservoir, maak het reservoir leeg. Reinig zorgvuldig de zichbare delen van de wormaandrijving. Plaats het beschermingsrooster terug en start opnieuw. Neem contact op met een door Qlima goedgekeurde technicus als het probleem zich blijft voordoen.
	Motor van wormaandrij-ving is beschadigd	Vervang de motor. Enkel door een door Qlima goedgekeurde technicus
	Het reservoir is leeg Vul de pellettrechter.
Het vuur heeft een zwakke en orangje vlam, pellets bran-den Niet cor- rect en/of het glas worden (te) snel zwart.	De uitlaat/rookgas-leiding/schoorsteen is geblokkeerd	Laat de uitlaat/rookgasleiding/schoorsteen onmiddelijk reinigen door een goedge-keurde schoorsteenveger. Neem contact op met een goedgekeurde schoorsteenveger.
	De branderpot is vuil Reinig de branderpot.
	De kachel heeft interne obstructions.	De kachel vereist onderhoud. Enkel door een door Qlima goedgekeurde technicus
	Rookextractor is besch-adigd	Houten pellets hunnen branden dankzij de naturuurlijke trek van de schoorsteenrook. Laat de ventilator onmiddelijk verrangen aangezien het slecht kan zijn voor uw gezondheid. Enkel door een door Qlima goedgekeurde technicus.
	Houten pelletsarend Niet van goede kwaliteit.	Probeer houten pellets van een betere kwaliteit.
	De kachel is Niet goed ingeregeld	Regel de kachel in. Enkel door een door Qlima goedgekeurde technicus
Recirculatie-ventilator van kamerlucht blijwerken wonneer de kachel koud is	Elektronische printplaat is kapot	Vervang de printplaat. Enkel door een door Qlima goedgekeurde technicus
As op de vloer rond de kachel	Rookleidingen zijn nicht luchtdicht	Enkel door een goedgekeurde schoor-steeninstallateur: Rookleidingen die nicht luchtdicht�n, können gevaarlijk zijn voor uw gezondheid. Dicht de fitting van de leiding onmiddelijk (met loctite 598 (of een gelijkwaardig product) en/of verrang de ledingen.
	Gebroken, versleten of beschadigde dichting van de deur	Vervang de dichting. Enkel door een door Qlima goedgekeurde technicus
Kachel in constante toestand, de display toont:"MODULATI"	De door de gebruiker vereiste kamertemperaatuur is bereikt	Dit is geen foult. De kachel werkt in eco mode. Deze functie is te wijzigigen met de afstandsbediening
Display toont "SERVICE"	Geen storing. De kachel heeft 1200 werkuren be-reikt en.haveft onderhoud nodig. De kachel zal gewoon blijven werken.	De kachel heeft onderhoud nodig. Neem contact op met een Qlima erkend service technicus. Deze zal onderhoud aan de ka-chel uitevoeren en de melding resetten.
Display toont"Wacht KOE-LEN"	Er worden geprobeerd de kachel op te starten terwijl deze nog in de cooldown fase staat.	Wacht totdat de cooldown fase voorbij is voordat de kachel opnieuw worden opge-start.
Kachel发展格局 HOTEL	Druksensor/schakelaar is defect	Vervang de drukschakelaar. Enkel door een door Qlima goedgekeurde technicus
	De uitlaat/rookgas-leiding/schoorsteen is geblokkeerd	Laat de uitlaat/rookgasleiding/schoorsteen onmiddelijk reinigen door een goedge-keurde schoorsteenveger. Neem contact op met een goedgekeurde schoorsteenveger.
	Elektronische printplaat is kapot	Vervang de elektronische printplaat. Enkel door een door Qlima goedgekeurde technicus
	Overmatige schoorsteen-lengte	Raadpleeg een schoorsteenexpert om te controlleden of de schoorsteen in overeen-stemming is met de wetgeving. Raadpleeg een door Qlima goedgekeurde technicus om te controlleden of de schoorsteen geschikt is voor de kachel.
	Ongunstige weersom-standingigheden	Wonneer er een sterke wind is, kan er een negatieve druk maar de schoorsteenplaatsvinden. Controller en start de kachel opnieuw.
	Kachel is overhit Te hove kamertemperatuur. Open deuren waar andere kamers. Als het probleem zich blijft voordoen, raadpleeg een door Qlima goedgekeurde technicus.
			De veiligheidsthermostaat van de kachel is aangesprongen. Laat de kachel afkoelen en reset verrolgens de veiligheidsthermostaat door het verwijderen van het afdek-kapje (afbeelding 23) en het indrukken van de resetknop (afbeelding 24).
	De recirculatieventilator van de kamerlucht is defect	Vervang de ventilator. Enkel door een door Qlima goedgekeurde technicus
	Tijdelijk stroomuitval Een	spanningsval tijdens de werkung van de kachel kan leiden tot oververhitting van de interne kachel. Laat de kachel af-koelen en start hem opnieuw.
	Veiligheidsthermostaat is defect	Vervang de veiligheidsthermostaat. Enkel door een door Qlima goedgekeurde technicus
Kachel staat.	Temperatuursensor van rookuitlaat is defect.	Vervang het sensor. Enkel door een door Qlima goedgekeurde technicus
Weerge-geven alarm is "SENSOR UIT-LAAT (AL 4)"	De bedrading van de rookgassensor zit los.	Herstel de bedrading. Enkel door een door Qlima goedgekeurde technicus
Hot fumi Temperatuur van de rookgassen is te hoog	Laat de kachel afkoelen en herstart de kachel. Bij aanhoudende problemen neem contact op met uw dealer.
Display toont "HOT CARD"	Temperatuur van de printplaat is te hoog.	Laat de kachel afkoelen en herstart de kachel. Bij aanhoudende problemen neem contact op met uw dealer.
Display toont "COOL FIRE"	De kachel is handmatig, door de ingestelde timer-functie of de save mode uitgeschakeld. De kachel staat in de cooldown fase.	Geen storing, de cooldown fase stopt automatisch wanneer de kachel voldoende is afgekoeld.
	Stroomonderbreking Nadat	de stroomtoevoer is hersteld, start de kachel eerst in de cooldown fase. Ver-volgens kan de kachel opnieuw opgestart worden.
Display toont "UITL.FAN FOUT (AL 4)"	De rookgasventilator is defect of de printplaat kan de omtreksnelheid van de ventilator Niet meten	De rookgasventilator, de printplaat of de omtreksnelheidssensor is defect of de be-draing is beschadigd of zit los. Herstel het defect. Enkel door een door Qlima goed-gekeurde technicus

9. TECHNISCHE DATA

Model Lindara 100 S-line
Type kachel Houtpellets
Capaciteit (*) kW 2,4 - 9,3
Stroomverbruik (ontsteking / normale operatie) W 300 / 100
Aansluitspanning V/Hz 230/-50
Thermisch rendement bij nominale capacititeit / gereduceerdecapaciteit (*)	% 93,6 / 97,9
CO-gehalte bij 13% O2 nominale / gereduceerde capacititeit(*)	% 0,01 / 0,04
Gemiddeld stofgehalte bij 13% O2	mg/Nm3 12,9
Voor vertrekken tot** m3 245
Rookgasuitlaatdiameter	mm	80
Rookgastemperatuur bij nominale capacititeit / gereduceerdecapaciteit	°C	130,4 / 47,5
Trek van de schoorsteen nodig	Pa	10
Smoorklep voor schoorsteen nodig		Mogelijk***
Kan worden toegepast op een schoorsteencombinatie met rookkanaal		Nee
Type brandstof (****)		Ø 6 mmDin+/Önorm+/EN+
Nominale lenghte / diameter van de brandstof	mm	30 / 6
Inhoud van pellettrechter	kg	20
Autonomie (min-max)	h	9,6 - 40
Recirculatieventilator		Ja
Luchtfilter		Nee
Netto gewicht	kg	105

() Volgens EN 14785
(^*) slechts ter indicatie, varieert per land/regio
( ) Te bepalen door een geauthoriseerde professionele installerateur

10. GARANTIEBEPALINGEN

Voor uw kachel geldt een garantie van 24 maanden vanaf de datum van aankoop. Binnen dezeperiode worden alle materiaal- of productiefouten conform de volgende voorwaarden Gratis hersteld:

1. Wij wijzen uitdrukkelijk alle overige aanspraken op schadeloosstelling, waaronder begrepen gevolgschade, af.
2. Eventuele reparatie of verranging van onderdelen binnen de garantietermijn leidt nicht tot een verlenging van de garantietermijn.
3. De garantie vvert als er veranderingen aan de kachel worden doorgevoerd, nicht-originele fabrieksonderdelen worden toegepast of de kachel door derden worden gerepareerd.
4. Onderdelen die onderhevig zijn aan reguliere slijtage of met een kortere levensduur dan de bovenvermelde garantieperiode, zoals pakkingen, aflichtingen, brandwerende voeringsmaterialen, glas/ruit, geverfde details en keramiek, etc. worden nicht door de garantie gedekt.
5. De garantie is alleen geldig na overlegging van het originele aankoopbewijs, met datum, waarop geen veranderingenogens碍ন aanlagebracht.
6. Garantie is nicht van kracht voor schade die veroorzaakt is door handelingen die Niet in overeenstemming�n met gebruiksaanwijzingen uit deze handleiding, nalatigheid en het gebruik van een verkeerd type brandstof. Het gebruik van verkeerde brandstof kan zichs gevaarlijk zijn**.
7. De vervoerskosten en de risico's die ontstaanijdens het vervoer van de kachel of de onderdelen ervan komen.altijd voor rekening van de koper.
8. De garantie is enkel geldig wanner de kachel geinstalleerd is door een door Qlima goedgekeurde installeur en wanner het ondertekende protocol van inbedrijfstelling voorgelegd kan worden.

Om onnodige kosten te voorkomen adviseren wij u eerst deze handleiding zorgvuldig door te lezen. Mocht u hier geen oplossing vinden, raadpleeg dan uw dealer of instal-. lateur.

• De kachelruit is hittebestendig en is bestand gegen hogere temperaturen dan de temperaturen die in de kachel{kunnen optreden. Dit betekent dat schade aan de kachelruit alleen maar kan ontstaan door oorzaken die nicht binnen de verantwoordelijkheid van de fabrikant/distributeur liggen. Schade aan de kachelruit worden.daarom Niet door de garantie gedekt.
  ** Zeer brandbare stoffen können tot onkontroleerbare verbranding leiden, waar-door er vlammen buiten de kachelkommen. Mocht dit het geval zich, probeer dan nooit de kachel te verplaatsen, maar schakel hem dan.altijd onmiddelijk UIT. Gebruik in geval van nood een brandblusser van het type B: een kooldioxide- of poederblusser.

11. CONFORMITEITSVERKLARING

Conformiteitsverklaring

Wij, PVG Holding B.V.

Euterpehof 20

5342 CW Oss, Nederland

verklaren hierbij :

Dat de onderstaande producten qua ontwerp en uitvoering voldoen aan de desbetreffende basisveiligheids- en -gezondheidseisen van de EG-richtlijnen:

Productbeschrijving: Verwarmingstoestellen voor woningen verwarmd door houten pellets

Merk: Qlima

Typeaanduiding product: Lindara 100 S-Line

Toegepaste EG-richtlijnen: EC Low Voltage Directive (LVD): 2006/95/EC

Typ		Thermisch rendement %	Capaciteit kW	Gemiddeld stofgehalte bij 13% O2 mg/Nm3
Lindara 100 S-line	Nominal	93,6 9,3 12,9

Toegpaste geharmoniseerde

Resultaten goedgekeurd door

Handtekening ondertekeningsbevoegde:

M. Walhout

Volg onderstaande aanwijzingen nauwkeurig op.
