Nettun@ 7000open - Caisse enregistreuse OLIVETTI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisse enregistreuse
Marque	Olivetti
Modèle	Nettun@ 7000open
Dimensions (H x L x P)	180 x 360 x 360 mm
Poids	3,5 kg
Alimentation	100-240 V, 1,5 A, 50-60 Hz (entrée) ; 24 V CC, 1,875 A (sortie)
Puissance moyenne absorbée	12 W
Écran principal	Écran tactile LCD 10,1" (résolution 1024 x 600)
Écran client	Afficheur LCD rétroéclairé 2 lignes x 20 caractères
Imprimante intégrée	Thermique, vitesse jusqu'à 260 mm/s, largeur papier 80/60/57,5 mm
Interfaces	4 ports USB 2.0, 2 ports COM, 1 port Ethernet, 1 port VGA, 1 port HDMI, 1 port tiroir
Processeur	Intel Dual Core Atom D2550
Mémoire RAM	Jusqu'à 4 Go DDR3
Stockage	SSD 32 Go
Fonctions principales	Enregistrement fiscal des ventes, gestion multidevises, options logicielles POS
Sécurité	Ne pas exposer à l'eau ou à la chaleur, débrancher avant nettoyage, ne pas ouvrir pendant l'impression
Entretien	Nettoyer avec un chiffon humide, ne pas utiliser de produits corrosifs
Certifications	Marquage CE, classe A (interférences radio possibles)
Contenu de l'emballage	Caisse enregistreuse, alimentateur externe, guide rapide, rouleau de papier thermique, kit de fixation tiroir, réducteur papier 57,5/60 mm

FOIRE AUX QUESTIONS - Nettun@ 7000open OLIVETTI

Comment insérer le rouleau de papier dans l’imprimante ?

Ouvrez le capot de l’imprimante en appuyant sur le bouton d’ouverture. Déroulez environ 20 cm de papier, insérez le rouleau dans l’emplacement prévu, puis refermez le capot en appuyant des deux côtés jusqu’au déclic. Extrayez le papier et coupez-le avec la découpeuse.

Que faire si l’écran tactile ne répond pas ?

Vérifiez que la caisse est allumée (bouton d’alimentation allumé). Si l’écran reste noir, appuyez brièvement sur le bouton d’alimentation pour sortir du mode économie d’énergie. Si le problème persiste, débranchez et rebranchez l’appareil.

Comment régler le capteur de papier presque épuisé ?

Ouvrez le capot, retirez le rouleau si présent. Déplacez le levier vert de réglage : vers l’avant pour signaler l’épuisement plus tôt, vers l’arrière pour plus tard. Remettez le rouleau en place et refermez.

Puis-je utiliser du papier thermique non homologué ?

Non. Utilisez uniquement du papier thermique homologué. Un papier trop léger peut gêner l’acheminement et la qualité d’impression.

Comment brancher un lecteur de codes-barres ou un tiroir-caisse ?

Connectez le lecteur de codes-barres via un port USB ou COM. Pour le tiroir, utilisez le port tiroir dédié. Consultez le guide d’installation pour les configurations spécifiques.

Que faire en cas de bourrage papier ?

Ouvrez le capot de l’imprimante et retirez délicatement le papier coincé. Évitez de tirer brusquement. Vérifiez que le rouleau est bien installé et que le capteur de papier n’est pas obstrué.

Comment nettoyer la caisse enregistreuse ?

Débranchez l’appareil. Utilisez un chiffon humide (non mouillé) pour nettoyer l’extérieur. N’utilisez pas de produits corrosifs ni d’abrasifs. Ne nettoyez pas l’intérieur sauf indication.

Comment économiser l’énergie ?

La caisse passe automatiquement en mode économie d’énergie après une période d’inactivité, éteignant l’écran. Touchez l’écran pour la réactiver. Pour une économie maximale, éteignez complètement l’appareil via le bouton d’alimentation.

Comment connecter la caisse en réseau ?

Utilisez le port Ethernet pour une connexion filaire. La caisse supporte les réseaux TCP/IP. Configurez l’adresse IP dans les paramètres du logiciel POS installé.

Où trouver le guide utilisateur complet ?

Le guide utilisateur complet peut être téléchargé depuis le site Olivetti (www.olivetti.com). La notice d’utilisation fournie avec l’appareil couvre l’installation de base.

MODE D'EMPLOI Nettun@ 7000open OLIVETTI

Droits de reproduction © 2015 Olivetti

Tous droits réservés

Ce manuel décrit la caisse enregistreuse vendue sous le nom NETTUN@7000open.

Pour en savoir plus sur les fonctions de la caisse enregistreuse, il est possible de télécharger le Guide Usager depuis le site Olivetti (www.olivetti.com). Ce manuel contient tout ce qu'il faut savoir pour configurer la machine.

Le fabricant se reserve le droit de modifier le produit décrit dans ce manuel à tout moment et sans préavis.

Les exigences en matière de qualité de ce produit sont certifiées par le CE marquage present sur la machine.

Avertissement:

Cet apparéil apparlient à la classe A.

Dans un environnement domestique, il peut provoquer des interférences radio. Le cas échéant, l'utilisateur devra adopter des mesures appropriées.

Il est nécessaire de faire attention aux points suivants afin de ne pas risquer de compromètre la conformité certifiée ci'avant ni les caractéristiques du produit :

• une alimentation incorrecte;
• une mauvaise installation, un usage incorrect ou inapproprié ou un usage non conforme aux averissements mentionnés dans le Guide d'utilisation fourni avec le produit ;
• le remplacement de composants ou accessoires d'origine par d'autres d'un type non approuve par le fabricant ou bien réalisé par un personnel non autorisé.

Pour la sécurité de l'utilisateur

Brancher la machine à proximé d'une prise murale facilement accessible.

N'intervenir sur l'imprimante que pour en remplaçer des pieces. Ne pas utiliser la machine au-dessus ou pres de sources de chaleur (ex.: radiateurs) ou d'eau (ex.: piscines ou douches).

Pour eteindre complètement l'appareil, debrancher le cordon d'alimentation de la prise murale. Pour nettoyer la machine, la debrancher de la prise murale et utiliser un chiffon humide. NE PAS utiliser de produits corrosifs.

TABLE DES MATIÈRES

GÉNÉRALITÉS 1

INSTALLATION 2

CONTENU DE L'EMBALLAGE 2

EXIGENCES DE BASE POUR L'INSTALLATION 3

BRANCHEMENT DE LA CAISSE ENREGISTREUSE AU SECTEUR.....4

ALLUMAGE DE LA CAISSE ENREGISTREUSE. 6

INSERTION DU PAPIER 7

CONSIGNES DE SECURITE ET NORMES GENERALES

D'UTILISATION 7

INSERTION DU ROULEAU DE PAPIER 8

RéGLAGE DU CAPTEUR DE PAPIER PRESQU'ÉPUISÉ 10

LE GROUPE D'IMPRESSION 10

CONNAÎTRE LA CAISSE ENREGISTREUSE 11

COMPOSANTS PRINCIPAUX 11

L'ECRAN CLIENT 13

COMMENT UTILISER L'ECRAN TACTILE 13

CHARACTERISTIQUES TECHNIQUES 14

BOITIER 14

L'ECRAN CLIENT 14

CHARACTERISTIQUES DU MODULE 14

LOGICIELSDISPONBIES 14

IMPRIMANTE THERMIQUE INTEGREE 15

ALIMENTATEUR. 15

CHARACTERISTIQUES ELECTRIQUES 15

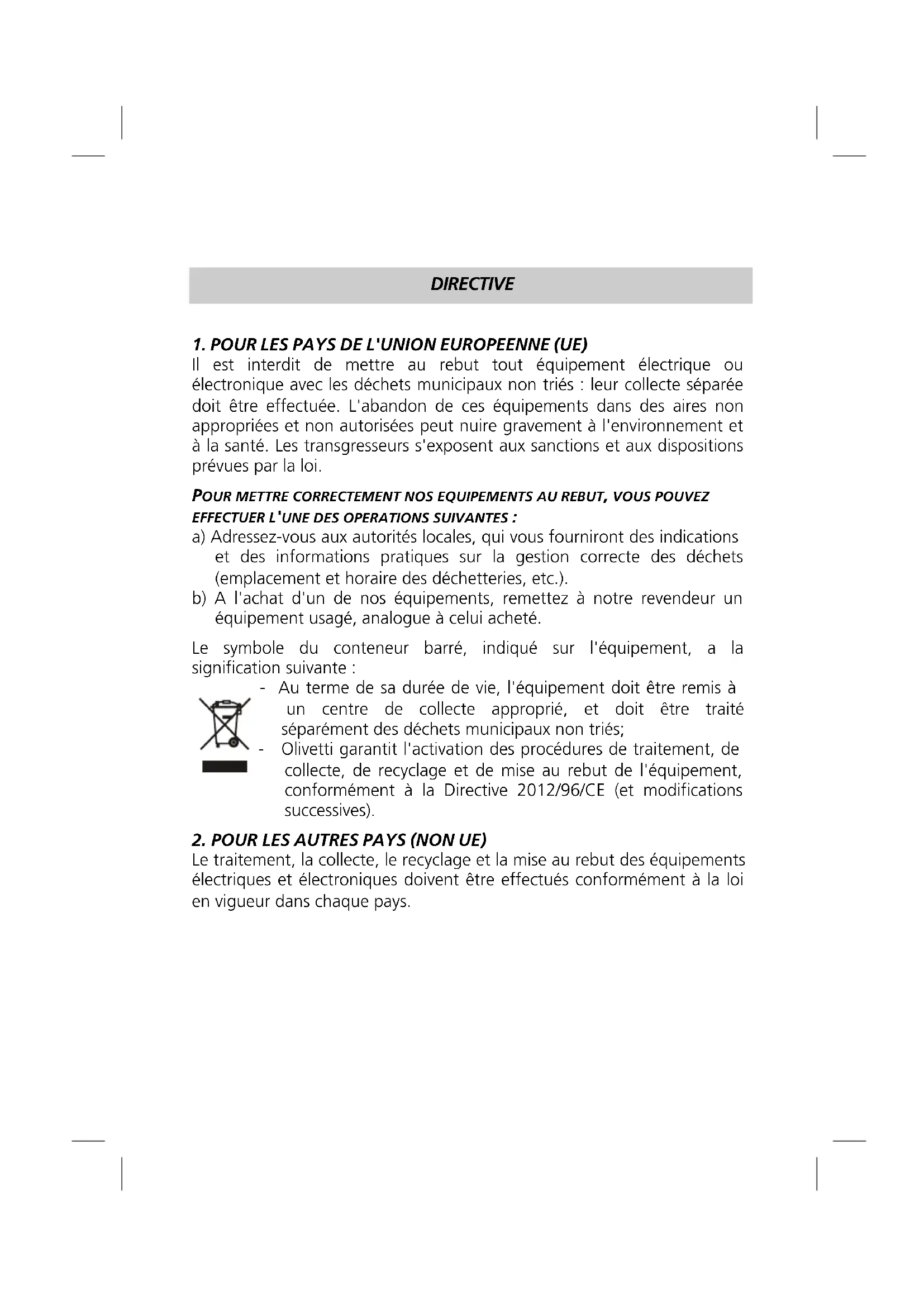

Il est interdit demettre au rebut tout équipement electrique ou electronique avec les déchets municipaux non triés : leur collecte séparée doit être effectuee. L'abandon de ces équipements dans des aires non appropriées et non autorisées peut nuire gravement à l'environnement et à la santé. Les transgesseurs s'exposent aux sanctions et aux dispositions prévues par la loi.

POUR METTRE CORRECTEMENT NOS EQUIPEMENTS AU REBUT, VOUS POUVEZ EFFECTUER L'UNE DES OPERATIONS SUIVANTES :

a) Adressez-vous aux autorités locales, qui vous fourniront des indications et des informations pratiques sur la gestion correcte des déchets (emplacement et horaire des déchetteries, etc.).
b) A l'achat d'un de nos équipements, remettez à notre revendeur un équipement usage, analogue à celui acheté.

Le symbole du conteneur barre, indiqué sur l'équipement, a la signification suivante :

• Au terme de sa durée de vie, l'équipement doit être remis à un centre de collecte approprié, et doit être traité séparément des déchets municipaux non triés;
• Olivetti garantit l'activation des procédures de traitement, de collecte, de recyclage et de mise au rebut de l'équipement, conformément à la Directive 2012/96/CE (et modifications successives).

2. POUR LES AUTRES PAYS (NON UE)

Le traitement, la collecte, le recyclage et la mise au rebut des équipements électriques et électroniques doivent être effectués conformément à la loi en vigueur dans chaque pays.

GÉNÉRALITÉS

La caisse enregistreuse décrite dans ce manuel permet d'enregistrer, à des fins fiscales, les données relatives à la vente de marchandises ou de services et représenté un instrument indispensable pour la gestion d'un point de vente.

Les principales caractéristiques et prestations de ce produit sont l'écran tactile de 10,1", inclinable, et le module d'impression pour l'émission de tickets de caisse de 80 mm ou de 57,5/60 mm de largeur, muni d'une découverte automatique.

Le produit comprend également deux ports sériels, quatre ports USB et un port de connexion Ethernet pour la connexion en réseau à des dispositifs externes comme des lecteurs de codes-barres ou d'imprimantes supplémentaires pour l'émission de reçus et de tickets de caisse.

INSTALLATION

CONTENU DE L'EMBALLAGE

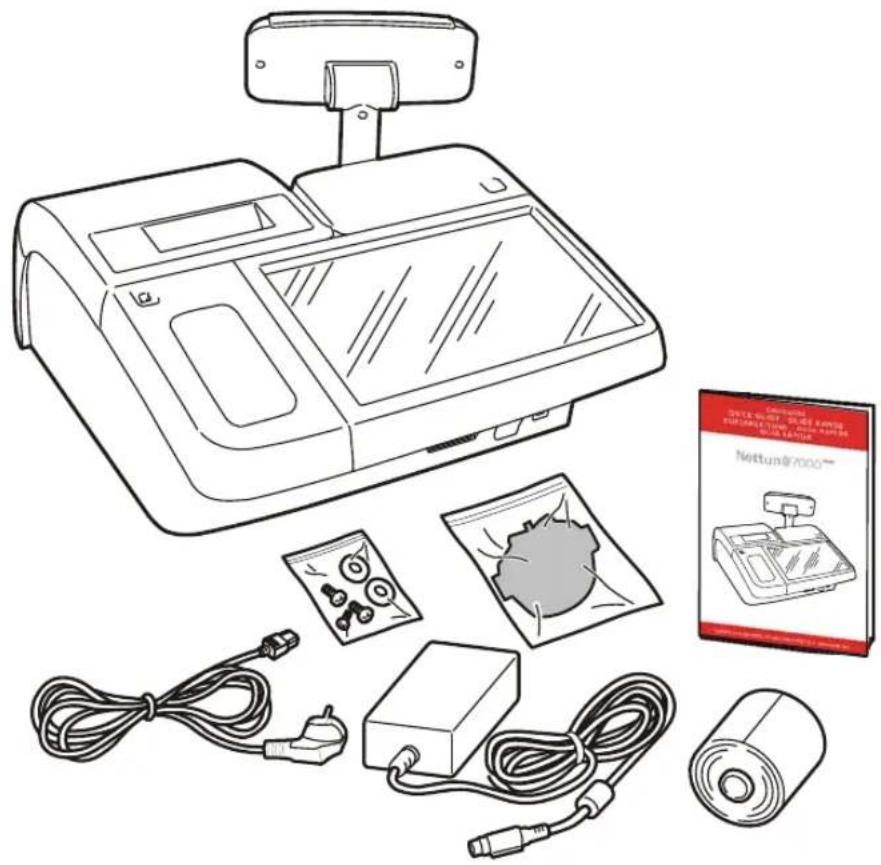

La caisse enregistreuse est livrée dans un emballage contenant les composants suivants:

La caisse enregistreuse
L 'alimentateur externe avec cordon d'alimentation
Le guide rapide avec notice d'utilisation
- Un premier rouleau de papier thermique
Le kit de fixation du tiroir
Le réducteur pour la prise en charge de rouleaux de 57,5/60 mm

EXIGENCES DE BASE POUR L'INSTALLATION

L'installation de la caisse enregistreuse prévoit :
- Le branchement de la caisse enregistreuse au secteur
L'allumage de la caisse enregistreuse
L'insertion du papier
- Le branchement du lecteur de codes-barres (non indispensable en cas d'usage générique)
- Le branchement du tiroir (non indispensable en cas d'usage générique)
- Le branchement d'autres périhériques externes (non indispensable en cas d'usage générique).

Avertissement Le rouleau de papier doit etre instalé dans la caisse enregistreuse afin que celle-ci puisse entrer en mode opérationnel.

BRANCHEMENT DE LA CAISSE ENREGISTREUSE AU SECTEUR

Brancher l'alimentateur externe à la caisse enregistreuse (A), puis l'alimentateur externe au secteur de 220 V (B).

Avertissements à caractère général :

• Ne pas introduire d'objets dans la caisse enregistreuse.
• S'il est nécessaire de laisser la caisse enregistrreuse sans surveillance de façon prolongée, la débrancher du secteur.
• Pour couper le courant de l'appareil, il est nécessaire de le débrancher du secteur; utiliser une prise électrique facile d'accès et place à proximité de la caisse enregistreuse.
• L 'appareil est certifié sur et conforme aux normes uniquement lorsqu'il est utilisé avec l'alimentateur externe :

Caracteristiques de l'alimentateur :

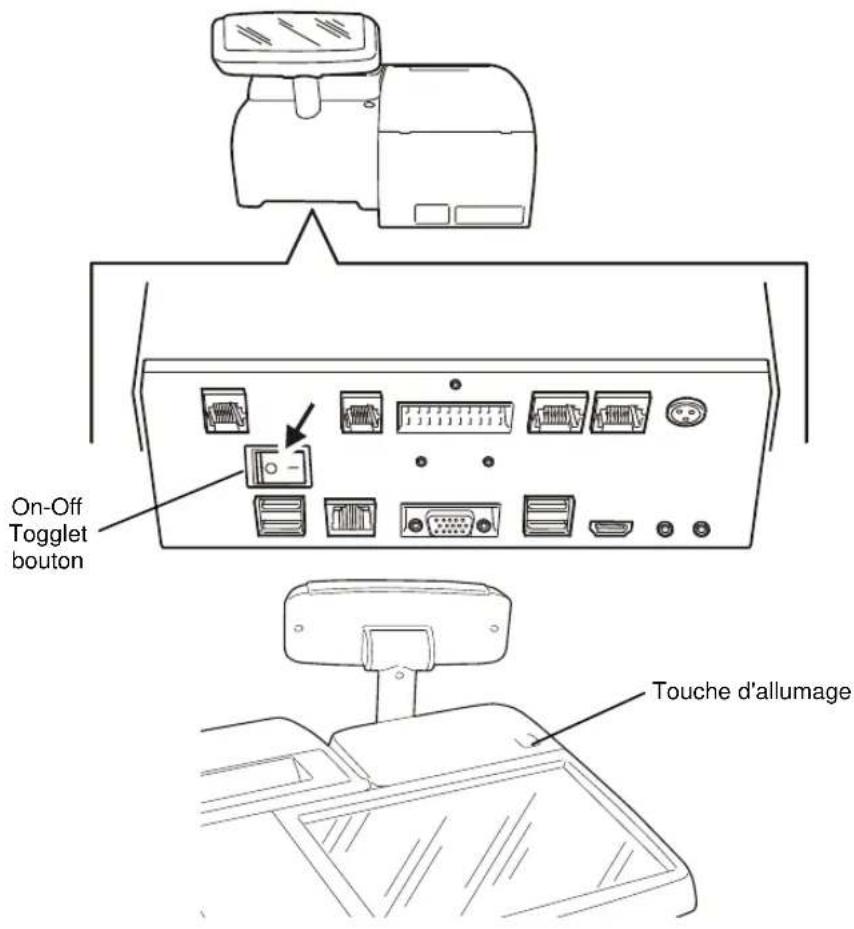

Pour allumer la caisse enregistreuse, il faut d'abord brancher la caisse enregistreuse au secteur tel que décrit précédemment, puis placer le bouton d'alimentation sur Marche et, enfin, appuyer sur la bouton . Une fois le bouton enforcé, la caisse enregistreuse s'allume et, quelques instants plus tard, elle affiche l'environnement de vente, ce qui signifie qu'elle est opérationnelle.

Lorsque la caisse enregistreuse est allumée (bouton allumé) et que le bouton

est enforcé pendant 1 seconde environ, la phase d'extinction se déclenché et, si aucune opération n'est en cours, cela provoque l'arrêt complet de l'appareil.

Avertissement Si la caisse enregistreuse reste inutilisée pendant un certain temps, elle se met automatiquement en modalité d'économie d'énergie, en éteignant l'écran, tout en laissant le bouton allumé.

Pour réactiver la caisse enregistreuse et en reprenevre l'utilisation, il suffit de toucher l'écran à n'importe quel endroit.

INSERTION DU PAPIER

Avertissement

Seul du papier thermique homologué doit être utilisé dans cette caisse enregistreuse. En effet, l'utilisation d'un autre type de papier thermique, notamment d'un type trop léger, peut génir l'acheminement du ticket de caisse. Côté ticket de caisse, les inscriptions et les logos reportés au dos du papier ne doivent pas être visibles à cause de la transparence même du papier.

CONSIGNES DE SECURITE ET NORMES GENERALES D'UTILISATION

Remarque

avant de commencer à utiliser la caisse enregistreuse, dire attentivement cette section.

• S'assurer que les caractéristiques électriques de l'alimentateur de la caisse enregistreuse (230 V CA, 50/60 Hz) correspondent à celles de votre secteur.
• Brancher la caisse enregistreuse à un secteur aux normes.
• Ne pas exposer l'imprimante à la lumière directe du soleil, pres de l'eau, à des sources de chaleur, ni dans des lieux humides ou très poussiereux.
• En cas de fumée, d'odeur ou de bruits insolites provenant de la caisse enregistreuse, débrancher le produit du secteur et contacter le support technique.

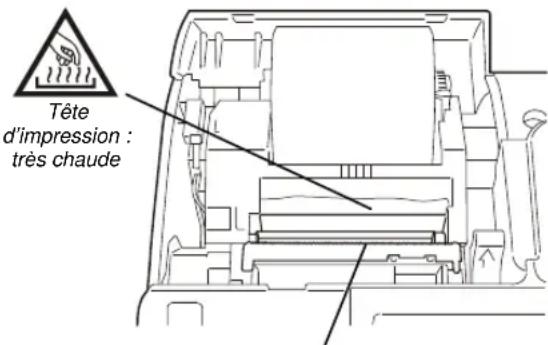

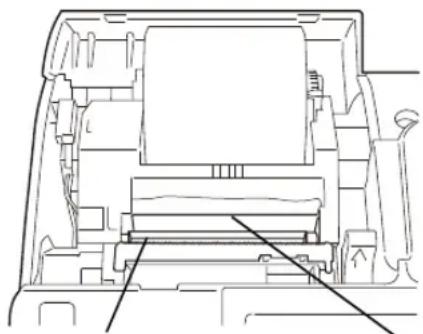

• Pour éviter de se blesser, ne pas toucher les parties indiquées dans la figure :

Contre-lame découpeuse :
Lame découpeuse automatique : très coupante

Lame découpeuse manuelle : très coupante

• Ne pas tirer le papier par la fente de sortie lorsque le capot de la caisse enregistreuse est fermé.
• Ne pas ouvrir le capot de la caisse enregistreuse durant l'impression.
• Ne pas effectuer d'intervention sur la caisse enregistrreuse, à l'exception des procédures indiquées dans la section de résolution des problèmes.
• Ne pas essayer de démonter ou de modifier le produit.

Avertissement

Les procédures indiquées ci-après seront aussi bien pour

l'installation du premier rouleau que pour le remplacement d'un rouleau épuisé. L'imprimante utilise des rouleaux de papier de 80 mm, 60 mm ou 57,5 mm. Afin de pouvoir utiliser des rouleaux de 57,5/60 mm, il est nécessaire de monter le kit d'adaptation pour rouleaux de papier. Lorsqu'il est nécessaire de replacer un rouleau épuisé, l'opérateur en est informé par l'affichage d'un message sur l'écran.

INSERTION DU ROULEAU DE PAPIER

1. Ouvrir le capot de l'imprimante.
2. Appuyer à fond (jusqu'à entendre un déclic) sur le bouton d'ouverture correspondant (A), liévenu sur la console de commande et soulever la partie supérieure de l'imprimante.
3. En tenant le rouleau de papier thermique orienté tel qu'indiqué dans la figure qui suit, dérouler 20 cm environ de papier, puis introduire le rouleau dans l'emplacement prévu à cet effet dans l'imprimante, en veillant à ne pas lâcher le morceau de papier déroulé.
4. En tenant le morceau de papier déroulé, referrer le capot de l'imprimante, en appuyant en même temps à droite et à gauche de la fente de sortie du papier. Contrôler que le capot est bien fermé sur les deux côtés (il faut entendre un « clic » de fermeture mécanique).
5. Extraire le rouleau et le couper manuellement à l'aide de la découpeuse.
6. Refermer le capot supérieur de l'imprimante.

RéGLAGE DU CAPTEUR DE PAPIER PRESQU'ÉPUISÉ

Remarque

Le capteur de papier presqu'épuisé est régèle en usine de façon à fonctionner avec les rouleaux de papier les plus repandus dans le commerce.

En cas de condition de papier presqu'epuisé seprésentant alors que le papier restant est abondant ou insuffisant, il est possible d'intervenir au niveau du réglage. Le réglage dépend du diamètre du support interne du rouleau de papier utilisé. En fonction du diamètre du support interne, bouger le levier vers l'arrière de l'appareil pour qu'il reste moins de papier au moment de l'affichage de papier presqu'epuisé, ou vers l'avant pour qu'il en reste davantage. Pour régler le capteur de papier presqu'epuisé, procédér comme suit :

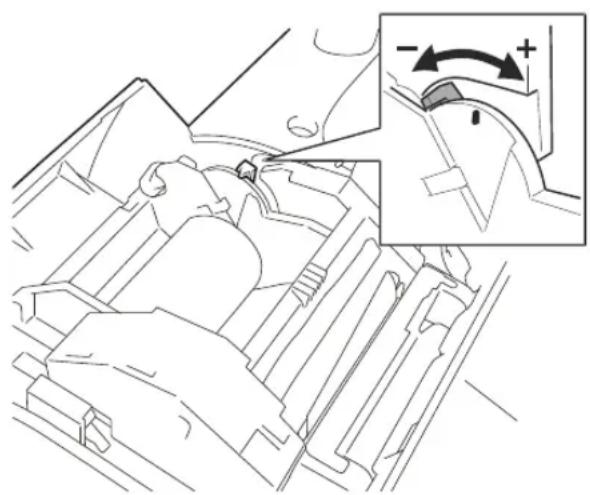

1. Ouvrir le capot de la caisse enregistreuse en appuyant à fond sur le bouton d'ouverture correspondant.
2. En cas de presence d'un rouleau de papier, l'enlever.
3. Déplacer le levier vert de réglage vers le panneau opérateur de la caisse enregistreuse pour que la condition de papier presqu'épuisé s'affiche plus tout (en cas de support interne avec un diamètre supérieur). Le déplacer vers l'arrière du module de l'unité centrale pour que la condition de papier presqu'épuisé s'affiche plus tard (en cas de support interne avec un diamètre inférieur).
4. Monter le rouleau de papier.

LE GROUPE D'IMPRESSION

Le groupe d'impression est composé d'une imprimante thermique à 1 poste. Il contient un compartmentement accueillant des rouleaux de papier de 80 ou de 57,5 ou 60 mm, en montant, dans ce cas, un réducteur livré avec l'appareil.

L'imprimante est livrée avec une découvert pour la découvert automatique des tickets de caisse.

CONNAÎTRE LA CAISSE ENREGISTREUSE

COMPOSANTS PRINCIPAUX

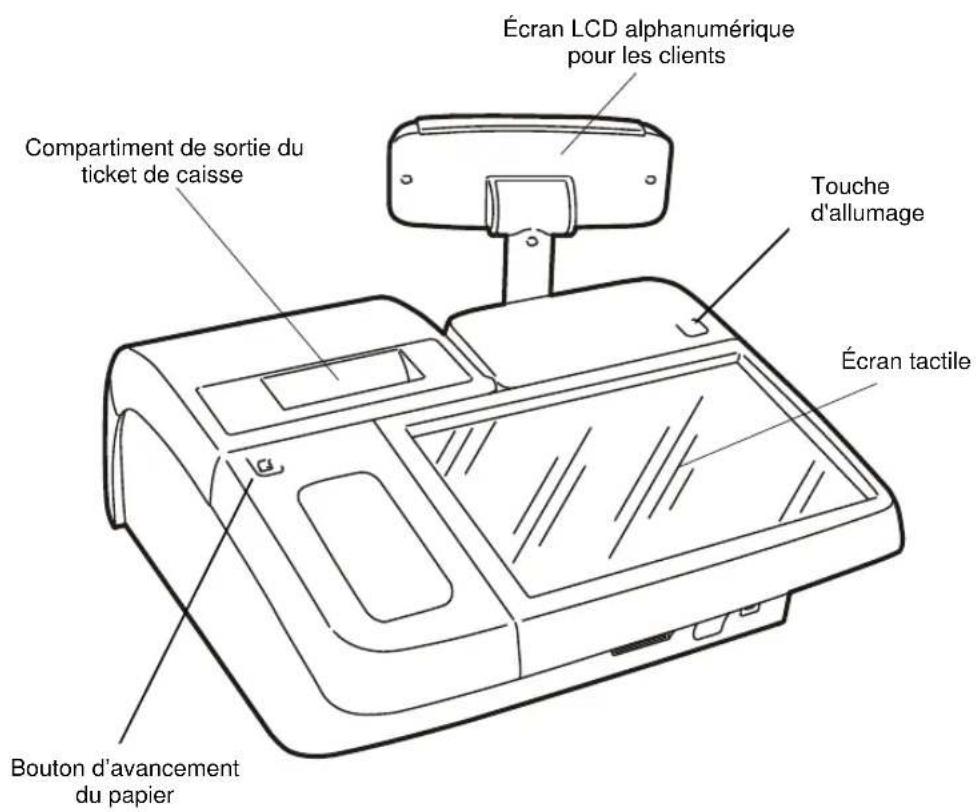

La caisse enregistreuse et ses principaux composants :

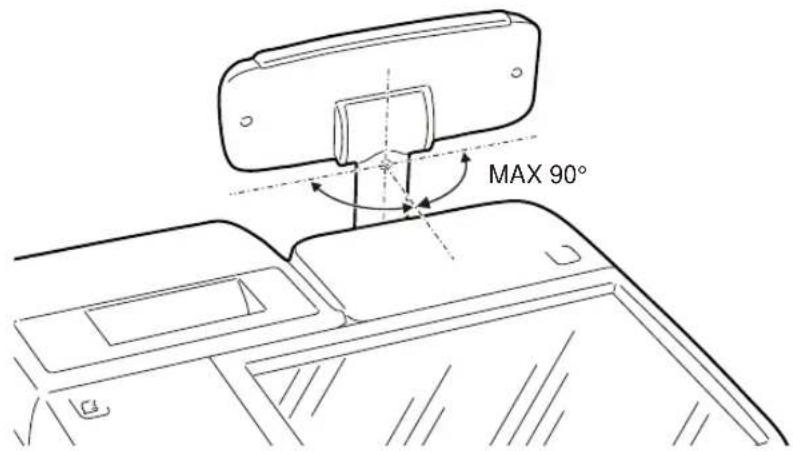

L'ECRAN CLIENT

L'écran pour les clients est composé d'un afficheur à cristaux liquides avec 2 lignes rétroéclairées, pouvant afficher jusqu'à 20 caractères alphanumerices chacune.

L'écran est monté sur un support spécial régiable en hauteur, qui peut être tourné dans la position voulue tel qu'indiqué dans la figure :

COMMENT UTILISER L'ECRAN TACTILE

L'écran tactile permet d'interagir avec la caisse enregistreuse et d'utiliser toutes les fonctionnalités mises à disposition par cette dernière.

Les informations et les modes d'utilisation varient en fonction du programme installé sur le système (pour en savoir plus, consulter la notice livrée avec le système d'exploitation installé).

CHARACTERISTIQUES TECHNIQUES

BOITIER

• Socle et capot en résine.
• Écran tactile de 10,1
• Écran client à cristaux liquides

L'ECRAN CLIENT

L'écran client est un afficheur à cristaux liquides, régable en hauteur, orientable et inclinable, rétroéclairé, de 20 caractères alphanumerices sur chacune des deux lignes disponibles.

CHARACTERISTIQUES DU MODULE

• CARTE MÈRE processeur D2550 Intel Dual Core ATOM CEDARVIEW.

Microprocesseur Intel NMI10.

RAM 2 barrettes SODIMM DDR3, 1066MHz, jusqu 'à 4Go.
- CAPACITE MÉMOIRE 1xSSD SATA de 32 Go, 2,5".

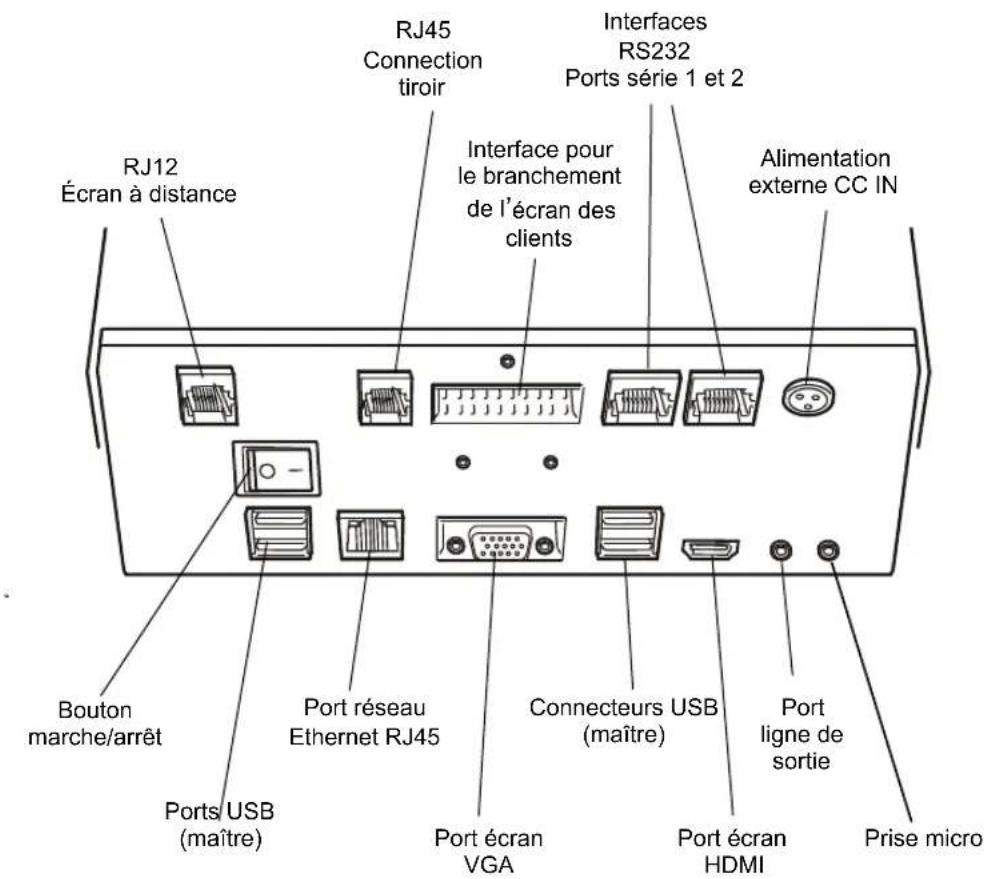

- INTERFACES 4 x ports USB 2.0

2xportsCOM

1 x port Ethernet
1 port VGA
1 port HDMI
1 sortieaudio
1prisemicro
1 écran pour client
1 second écran à distance pour client
1 port tiroir

ÉCRAN RÉGLABLE LCD de 10,1

Résolution de 1024 x 600

Interface LVDS 18 bits, 3,3V

Retroeclairage

a

• ÉCRAN TACTILE Résistif, 4 fils

LOGICIELS DISPLAYIBLES

• POSready 7 (32 bits) compatible avec Windows

IMPRIMANTE THERMIQUE INTÉGRée

• Imprimante thermique avec poste d'impression.
  Vitesse dimpression jusqu'à 260 mm/s.
• Longueur de ligne d 'impression calculable : 36, 44 ou 52 caractères.
• Dimensions du rouleau de papier thermique: 80/60/57,5 mm de large x 100 mm de diam. maxi.
• Deux polices imprimables, avec attributs normaux et double hauteur.
• Indication de papier de ticket de caisse épuisé et de papier de ticket de caisse presqu'épuisé

ALIMENTATEUR

• Alimentateur externe

CHARACTERISTIQUES ÉLECTRIQUES

Alimentation (entree) : 100 - 240 V, 1,5 A, 50-60Hz

Alimentation (Sortie) : 24 V CC ± 3%, 1,875 A

Puisssance moyenne absorbee: 12W

Technologie d'alimentation :

• Fonctionnement : Température de 0 °C à 40 °C - Taux d'humidité de 20% à 85%
  Stockage: Température de -15 °C à 40 °C - Taux d'humidité de 5% à 90%
  Transport: Température de -15 °C à 55 °C - Taux d'humidité de 5% à 90%

DIMENSIONS ET POIDS

Hauteur:180mm
Largeur : 360 mm
- Profondeur : 360 mm
- Poids: 3,5 Kg
