BEDIENUNGSANLEITUNG Nettun@ 7000open OLIVETTI

QUICK GUIDE-GUIDERAPIDKURZANLEITUNG-GUIA RAPIDA

Nettun@7000

olivetti

Nettun@7000

CASH REGISTER

QUICK GUIDE

GUIDERAPIDE

KURZANLEITUNG

GUIA RAPIDA

Nettun@7000

CASH REGISTER

QUICK GUIDE

Alle Rechte vorbehalten

In thisem Handbuch wird die Registerkasse beschrieben, die unter dem Namen NETTUN@7000 ^open vertrieben wird.

Nahere Informationen zum Registerkassenbetrieb, eine Programmieranleitung, in der sãmtliche Informationen zu den Anwenderhandbuch enthalten sind, kann von der Olivetti Homepage (www.olivetti.com) heruntergeladen werden.

Der Hersteller besteht sich das Recht vor, das Produkt, das in thisem Handbuch beschrieben wird, ohne Vorankündigung zu ändern.

Die geforderten Qualitätsmerkmale von diesen Produkt werden durch die CE Markierung auf dem Produkt beschinent.

Hinweis:

DiesisteinGeratderKlasseA.

In einer Wohnumgebung kann es Funkstorungen verursachen, in thisem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen.

Bitte beachten Sie, dass durch folgende Fehler die obige Konformität und damit auch die Produkt Eigenschaften hinfällig werden:

• nicht einwandfrei Stromversorgung;
• nicht korrekt ausgeführte Installationsarbeiten, falscher oder unangemessener Gebrauch oder bei dem die Warnhinweise aus dem mit dem Produkt mitgelieferten Benutzerhand nicht eingehalten werden;
• Ersetzen der Originalteile mit nicht vom Hersteller genehmigten Teilen oder durch nicht genehmigtes Personal.

Benutzersicherheit

Schlieben Sie die Maschine an einen nahe gelegen den und leicht zugänglichen Stromanschluss an.

Greifen Sie nur auf den Druckerbereich zu, um Zubehörteile auszutauschen. Benutzen Sie die obige Maschine nicht über oder in der Höhe von Wärmequellen (wie z.B. Heizkörper) oder sehr nahe an Wasser (wie z.B. Swimmingpools oder Duschen).

Um das Gerät tatsächlich vollig abzuschalten, ziehen Sie den Stecker des Steckerkabels aus der Stromsteckdose. Schalten Sie die Maschine zum Reinigen ab und benutzen Sie dazu ein Fussel freies Tuch. Verwenden Sie KEINE korrodierenden Flüssigkeiten.

INHALT

ALLGEMEINES 1

INSTALLATION 2

INHALT DER VERPACKUNG 2

VORAUSETZUNGEN FÜR DIE INSTALLATION. 3

ANSCHLUSS DER REGISTRIERKASSE AN DIE

STROMVERSORGUNG 4

EINSCHALTEN DER REGISTRIERKASSE 6

EINLEGENDER PAPIERROLLE 7

SICHERHEITSHINWEISE UND ALLGEMEINE

EINSTELLEN DES SENSORS FÜR DAS NAHE ENDE

DES PAPIERS 10

DIE DRUCKEREINHEIT 10

INFORMATIONEN ZUR REGISTRIERKASSE 11

HAUPTKOMPONENTEN 11

KUNDEN-BILDSCHIRM 13

ANGABEN ZUM TOUCHSCREEN-EINSATZ 13

TECHNISCHE DATEN 14

GEHÄUSE. 14

KUNDEN-DISPLAY 14

MODULEIGENSCHAFTEN 14

SOFTWARE VERFUGBAR 15

INTEGRIERTHERMODYCKER 15

STROMVERSORGUNG 15

ELEKTRISCHE MERKMALE 15

STROMVERSORGUNGSDATEN. 15

UMWELTEIGENSCHAFTEN 15

ABMESSAGENG UND GEWICHT. 15

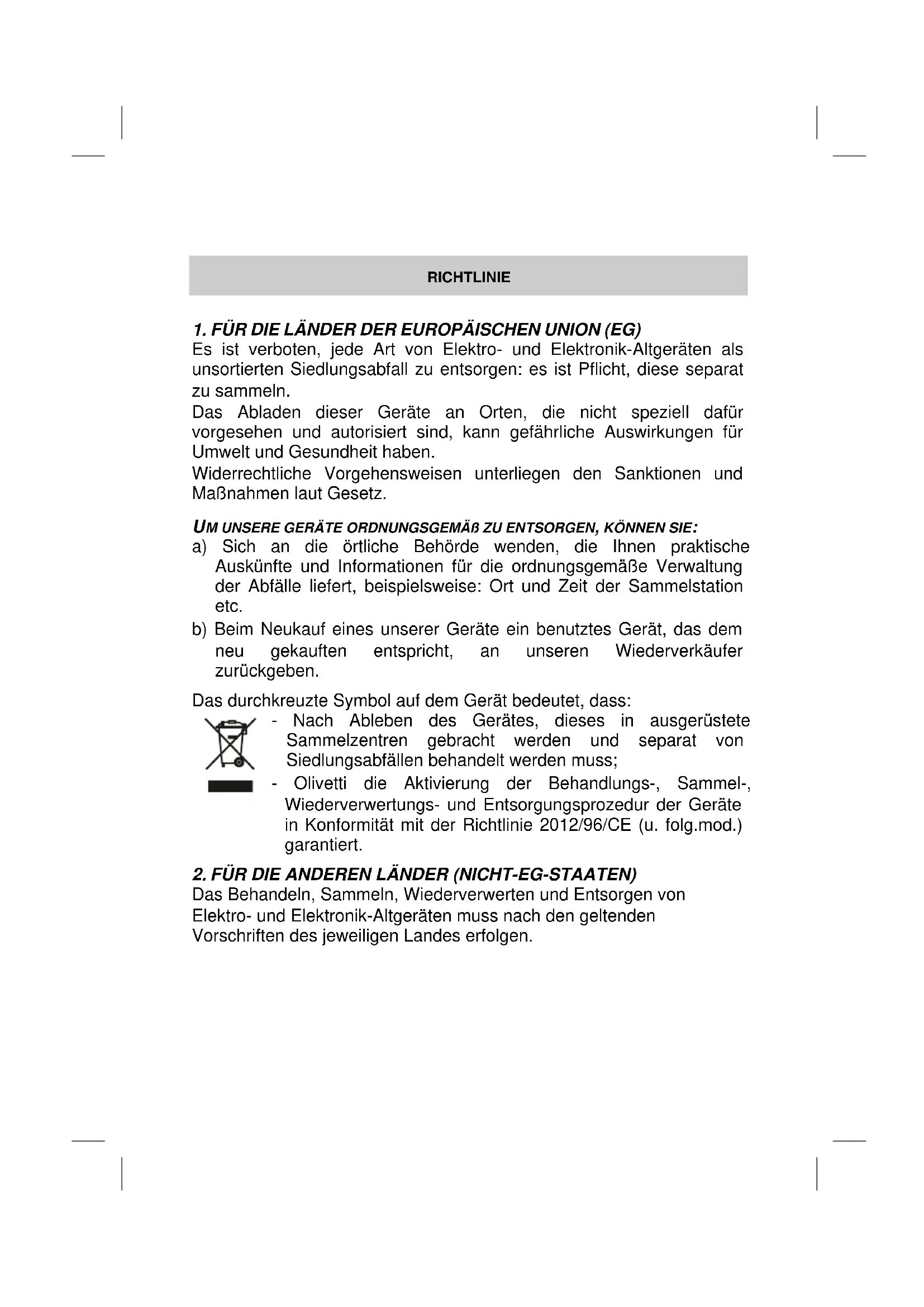

RICHTLINIE

1. FÜR DIE LÄNDER DER EUROPÄISCHEN UNION (EG)

Es ist verboten, jeder Art von Elektro- und Elektronik-Altgeräten als unsortingen Siedlungsabfall zu entsorgen: es ist Pflicht, diese separat zu sammeln.

Das Abladen dieser Geräte an Orten, die nicht speziell dafür vorgesehen und autorisiert sind, kann gefährliche Auswirkungen für Umwelt und Gesundheit haben.

Widerrechtliche Vorgehensweisen unterliegen den Sanktionen und Maßnahmen laut Gesetz.

UM UNSERE GERÄTE ORDNUNGSGEMÄB ZU ENTSORGEN, KÖNNEN SIE:

a) Sich an die örtliche Behörde wenden, die Ihnen praktische Auskünfte und Informationen für die ordnungsgemäße Verwaltung der Abfälle liefert, beispielsweise: Ort und Zeit der Sammelstation etc.
b) Beim Neukauf eines unserer Geräte ein benutztes Gerät, das dem neu gekauften entspricht, an unseren Wiederverkäufen zurückgeben.

Das durchkreuzte Symbol auf dem Gerät bedeutet, dass:

• Nach Ableben des Gerätes, diesen in ausgerüstete Sammelzentren gebracht werden und separat von Siedlungsabflänen behandelt werden muss;
• Olivetti die Aktivierung der Behandlungs-, Sammel-, Wiederverwertungs- und Entsorgungsprozedur der Geräte in Konformität mit der Richtlinie 2012/96/CE (u. folg.mod.) garantiert.

2. FÜR DIE ANDEREN LÄNDER (Nicht-EG-STAATEN)

Das Behandeln, Sammeln, Wiederverwerten und Entsorgen von Elektro- und Elektronik-Altgeräten muss nach den geltenden Vorschriften des jeweiligen Landes erfolgen.

ALLGEMEINES

Mit diesen Fiskal-Messgerat, das in diesen Handbuch beschrieben wird, macht das Speichern der Daten zu steuerlichen Zwecken zum Verkauf von Waren und Dienstleistungen möglich und stellt ein unerländliches Werkzeug zur Verwaltung der Verkaufsstelle dar.

Die wichtigsten Merkmale und Leistungen des Produkts sind der 10.1" Touchscreen-Bildschirm mit regulierbarer Schwenkung und das Druckformular zur Ausgabe von Kassenzettel mit einer Breite von 80 mm oder von 57,5/60 mm, ausgestattet mit automatischer Schneidevorrichtung.

Es stehen zudem noch zwei serielle Schnittstellen, vier USB-Anschluss und ein Ethernet-Anschluss zum Netzwerkanschluss an Anschlussgeräte wie Barcode-Lesegeräte, zusätzliche Drucker zur Ausgabe von Quittungen und Kassenbons zur Verfugung.

INSTALLATION

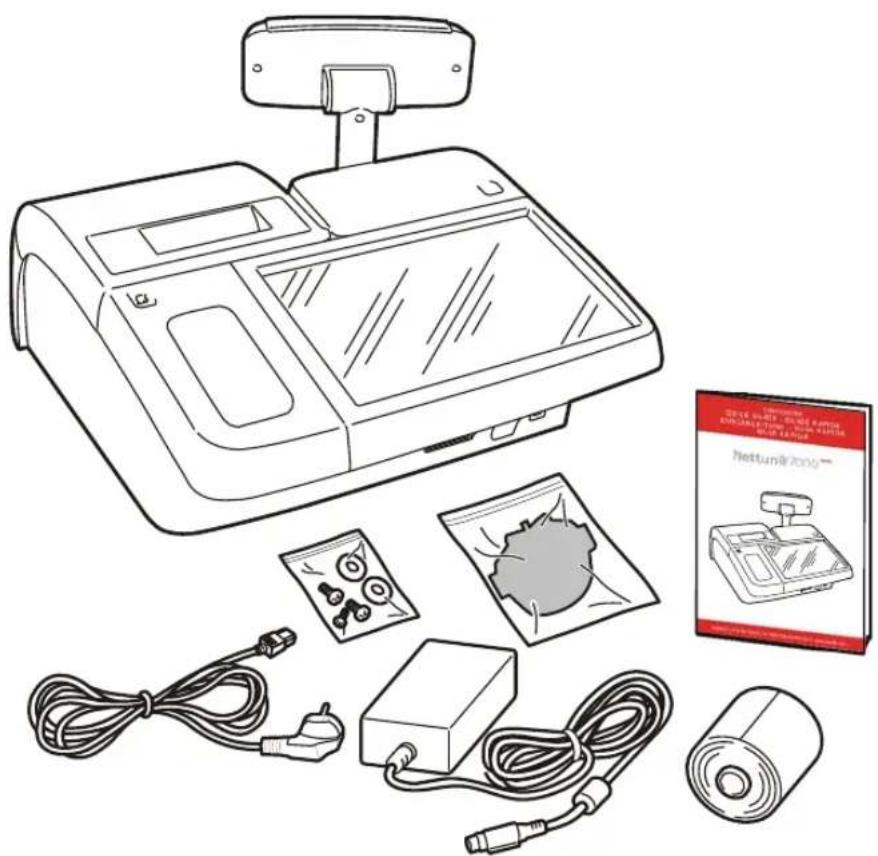

INHALT DER VERPACKUNG

Die Registrierkasse wird in einer Verpackung mit folgenden Einzelteilen gefelwert:

Die Registrierkasse
- Externes Netzteil mit Netzkabel
- Kurzanleitung mir Gebrauchsanweisungen
T hermopapierrolle mit Erstausstattung
Schubladen-Befestigungs-Kit
- Adapter zur Steuerung von Papierrollen mit einer Breite von 57,5 / 60 mm.

VORAUSSETZUNGEN FÜR DIE INSTALLATION

Die Installation der Registrierkasse sieht Folgendes vor:
- Anschluss der Registrierkasse an die Stromversorgung
- Einsatzen der Registrierkasse
- Einlagen der Papierrolle
- Anschluss des Barcode-Lesegerats (für den allgemeinen Gebrauch nicht unverzichtbar)
- Anschluss der Schublade (für den allgemeinen Gebrauch nicht unverzichtbar)
- Anschluss weiterer Anschlussgeräte (für den allgemeinen Gebrauch nicht unverzichtbar).

Warnmeldung Vorher muss eine Papierrolle in die Registrierkasse eingelegt werden, um in die Betriebsart zu kommt.

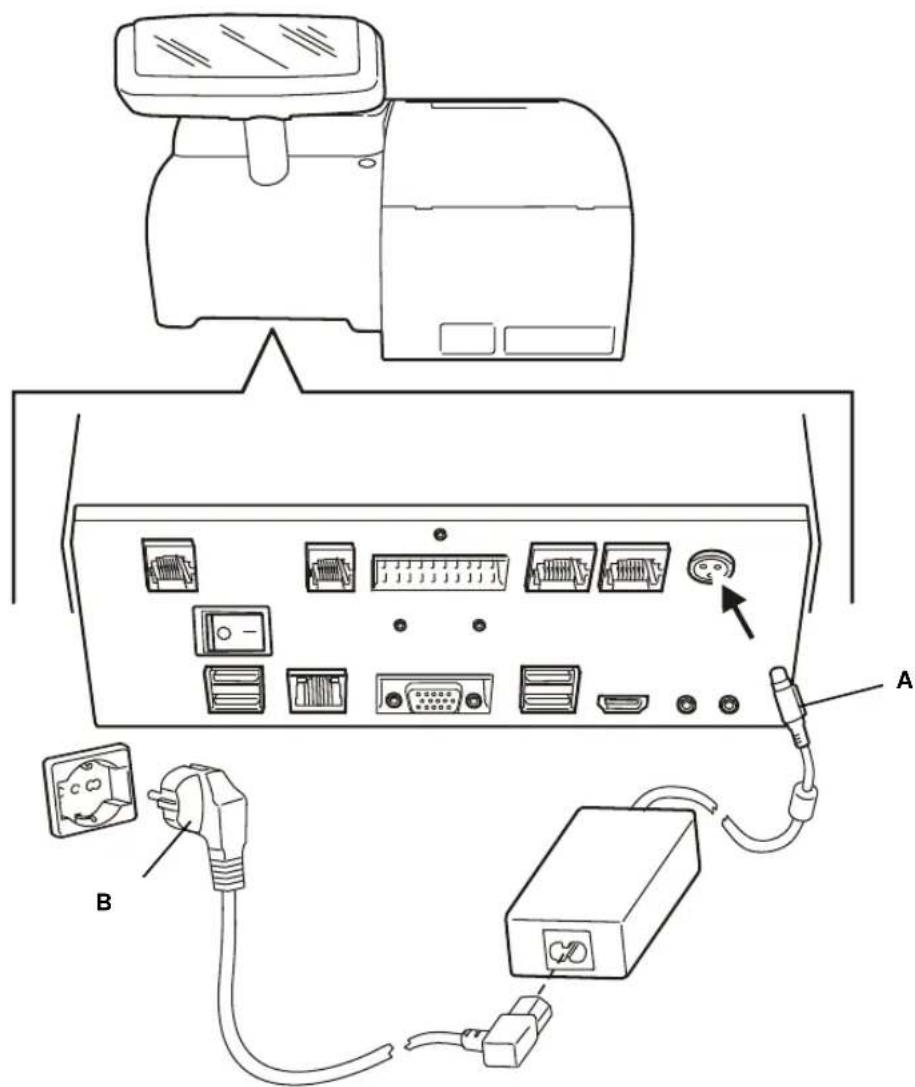

ANSCHLUSS DER REGISTRIERKASSE AN DIE STROMVERSORGUNG

Schlieben Sie das externe Netzeil erst an die Registrierkasse (A) und dann an den 220V Hausanschluss (B).

Allgemeine Warnhinweise:

• Keine Fremdkörper in die Registrierkasse stecken.
• Bleibt die Registrierkasse für einen längeren Zeitraum ungenutzt, unterbrechen Sie die Verbindung mit dem Hausanschluss.
• Um das Gerät vom Stromnetz zu trennen,ziehen Sie den Stecker aus der Steckdose; die verwendete Steckdose muss leicht zugänglich und in der Nähdes Gerätes sein.
• Das Gerät hat die Sicherheitszertifizierung und entspricht den Normen nur, wenn es zusammen mit folgenden Netzteil verwendet wird:

Netzteilegenschaften:

Netzteil (alternative)

Eingang: 100-240V, 50/60Hz-1,2A

Ausgang: 24 V DC 3,75A

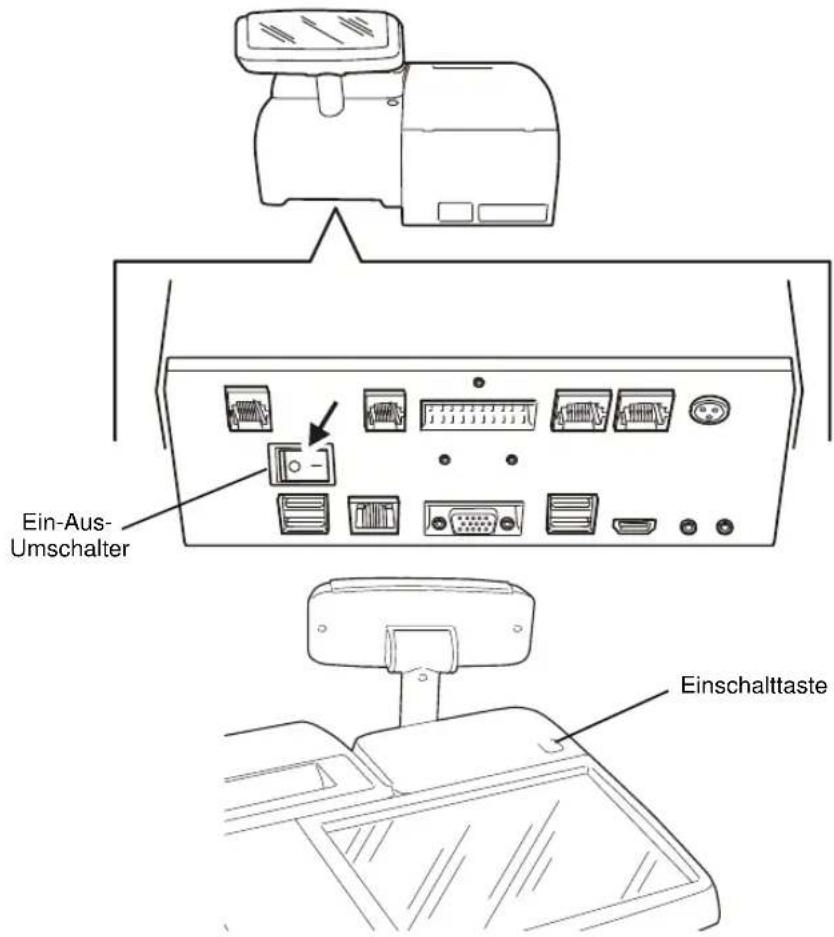

EINSCHALTEN DER REGISTRIERKASSE

Zum Einsatzen der Registrierkasse muss wie zuvor beschrieben zuerst das Netzteil an die Kasse angeschlossen werden. Schalten Sie die den Taste Aus-Umschalter, und dann die taste . Durch Drücken der Taste wird das Messgerat innerhalb von kurzer Zeit eingeschaltet und der Verkaufsbereich ist betriebsbereit.

Ist die Registrierkasse eingescheltet (Taste leuchtet), kann sie durch 1 Sekunde langes Drücken der Taste ausgescheltet werden. Die Abschaltphase jedoch beginnnt nur, wenn keine Operationen laufen.

Warnmeldung Wird die Registrierkasse eine gewisse Zeit lang nicht benutzt, schaltet sie automatisch in den Energiesparmodus um: Der Touchscreen wird ausgeschaltet, während die Taste Weiterleuchtet.

Durch ein einfaches Berühren des Touchscreens schaltet die Registrierkasse in den Betriebsmodus um und sie wieder verwendet werden.

Warnmeldung

Verwenden Sie bei dieser Registrierkasse nur anerkannten

Thermopapier. Andere Arten von Thermopapier, insbesondere zu dūnnes, konnten ein falsches Aufwickeln der Kassenbonrolle verursachen. Die Schrift und das Logo auf der Rückseite des Kassenbons sollen aufgrund der Durchsichtigkeit des Papiers auf der Vorderseite nicht sightbar sein.

SICHERHEITSHINWEISE UND ALLGEMEINE BENUTZUNGSBEDINGUGEN

Merke

Lesen Sie diesen Abschnitt vor Verwendung these Products aufmerksam durch.

• Stellen Sie sicher, dass die elektrischen Angaben des Netzteils der Registrierkasse (230 V AC, 50/60 Hz) mit denen des Hausanschlusses übereinstimmen.
• Schlieben Sie die Registrierkasse an eine normale E-Anlage an.
• Stellen Sie die Registrierkasse niemals in Wassernähe oder an einem Ort aufstellen, wo sie direktem Sonnenlicht, Wärmequellen, Staub oder hoher Feuchtigkeit ausgesetzt ist.
• Bei Rauch, Gerüchen oder ungewöhnlichen Gerauschen trennen Sie das Produkt vom Stromnetz und kontaktieren Sie den technischen Kundendienst.

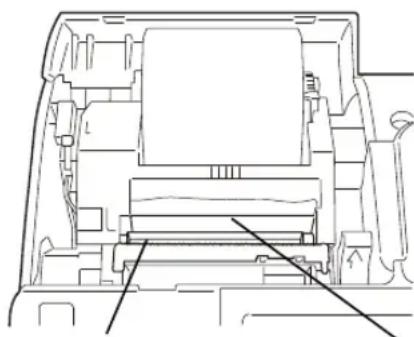

  Um Verletzungen zu entgehen, berühren Sie die in der Abbildung gezeugten Teile nicht:

Schneideschlitz: sehr scharf

Druckkopf: heiB

Manuelle Schneidevorrichtung:
sehr scharf

• Ziehen Sie das Papier nicht bei geschlossener Registrierkassenabdeckung aus dem Papierabschneideschlitz.
• Offnen Sie während des Druckvorgangs nicht die Messgerät-Abdeckung.
• Mit Ausnahme der hier angegebenen Problemlösungsverfahren keine Eingriffe an der Registrierkasse vornehmen.
• Versuchen Sie nicht, das Produkt zu zerlegen oder zu modifizieren.

Warnmeldung

Die unten beschriebenen Verfahren müssen sowohl beim

ersten Einsetzen einer Papierrolle als auch beim Austausch einer Rolle befolgt werden. Sie können Papierrollen mit einer Breite von 80 mm, 60 mm o 57,5 mm verwenden, müssen jedoch für die Rollen mit einer Breite von 57,5/60 mm zunachst das Adapter-Set installieren. Der Bedarf an Rollenaustausch wird über eine Nachricht auf dem Display angezeigt.

1. Öffnen Sie die Druckerabdeckung.
2. Drücken Sie den Entriegelungshebel (A) an der Bedienfläche ganz nach unten (bis Sie ein Entriegelungsklick hören) und haben Sie dann den oberen Teil des Druckers an.
3. Richten Sie die Thermopapierrolle wie auf der folgenden Abbildung aus. Wickeln Sie etwa 20 cm Papier ab und legen Sie die Rolle in ihr Gehäuse im Drucker ein und halten Sie damit das abgewickelte Papier fest.
4. Halten Sie weiterhin das abgewickelte Papier fest und schlieBen Sie die Druckerabdeckung durch gleichzeitiges Stücken auf der linken und rechten Seite des Papierabschneideschlitzes. Vergewissern Sie sich, dass die Abdeckung auf beiden Seiten gut verschlossen ist (Sie sollen den zu ein Einrasten des SchlieBmechanismus horen).
5. Ziehen Sie die Rolle hereaus und schneiden Sie das Papier mit der manuellen Schneidevorrichtung ab.
6. Schließen Sie die obere Abdeckung des Druckers.

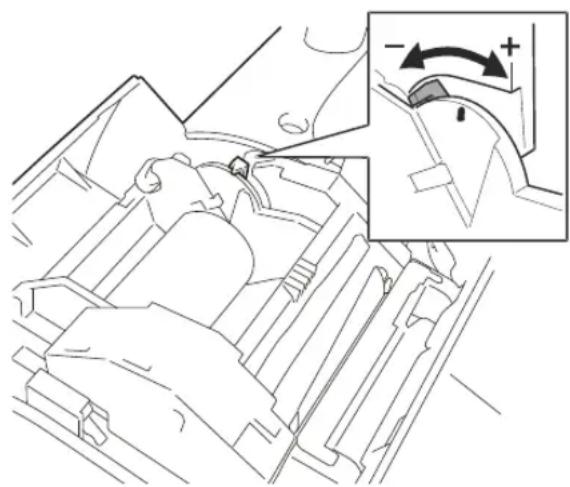

EINSTELLEN DES SENSORS FÜR DAS NAHE ENDE DES PAPIERS

Merke

Der Sensor für das nahe Ende des Papiers wird werkssheitig eingestellt, um den Anforderungen der handelsüblichsten Papierrollenarten zu entsprechen.

Sollte die Anzeige für das nahe Ende des Papiers zu früh oder zu später aktiviert werden, kann die Einstellung des Sensors geändert werden.

Die Einstellung erfolgt gemäß dem Durchmesser der Drehscheibe der verwendenten Rolle. Bei gleichem Drehscheibendurchmesser bleibt beim Erscheinen der Meldung weniger Papier übrig, wenn der Hebel zur Maschinenrückseite bewegt wird; wird er hingegen zur Vorderseite bewegt, bleibt mehr Papier übrig. Um den Sensor auf das nahe Ende des Papiers einzustellen, gehen Sie wie unter beschrieben vor.

1. Die dafür eingerichtete Taste ganz nach unter drücken, um die Druckerabdeckung zu öffnen.
2. Wenn eine Papierrolle vorhanden ist, entfernen Sie sie.
3. Bewegen Sie den grünen Verstellhebel in Richtung der Bedienerkomsole des Messgerats, um die Anzeige früher zu aktivieren bei Drehscheiben mit großem Durchmesser). Bewegen Sieihn in Richtung der Rückseite des Zentraleinheit-Moduls, um die Anzeige später zu aktivieren (bei Drehscheiben mit kleinerem Durchmesser).
4. Legen Sie der Papierrolle ein.

DIE DRUCKEREINHEIT

Die Druckeinheit besteht aus einem Thermodrucker mit 1 Station. Sie enthalt ein Fach für eine Papierrolle mit einer Breite von 80 oder von 57,5 / 60 mm verwendet werden, wenn der mitgelieferte Adapter eingebaut ist.

Der Drucker ist mit einer Schneidervorrichtung ausgestattet, die Kassenbons automatisch abschneidet.

INFORMATIONEN ZUR REGISTRIERKASSE

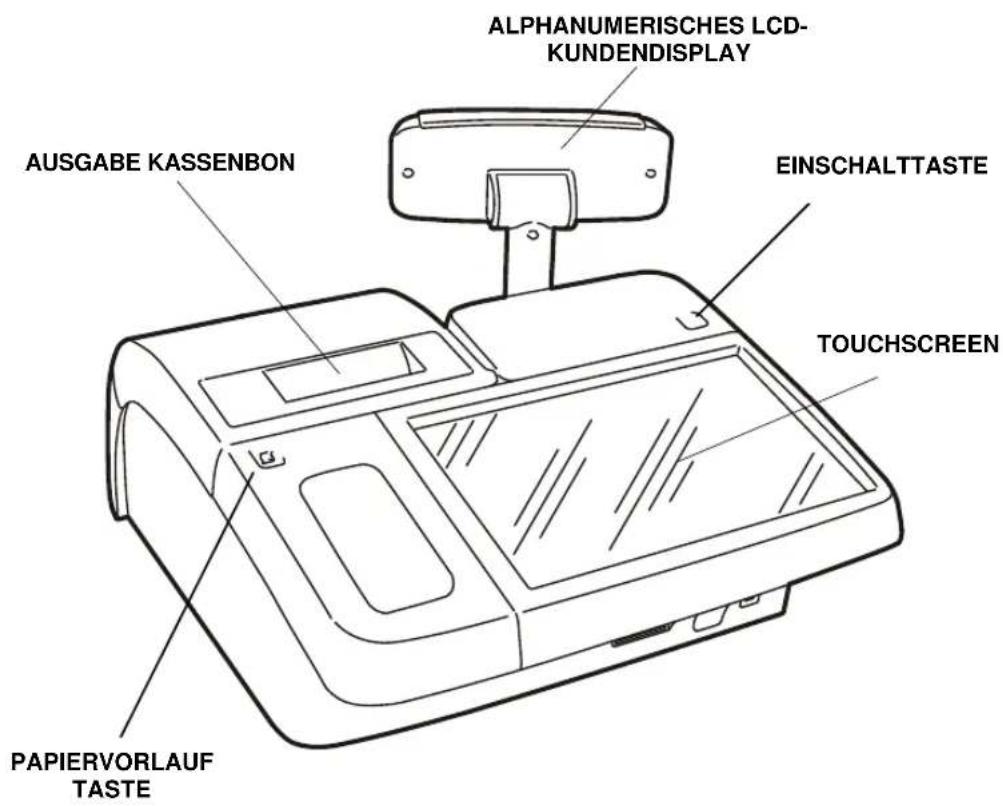

HAUPTKOMPONENTEN

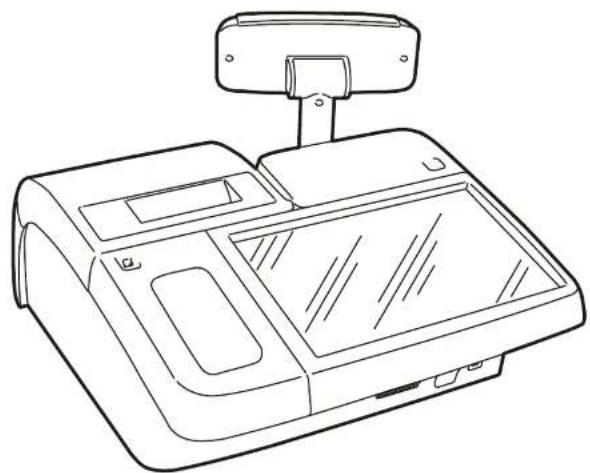

Die Registrierkasse und ihre Hauptkomponenten.

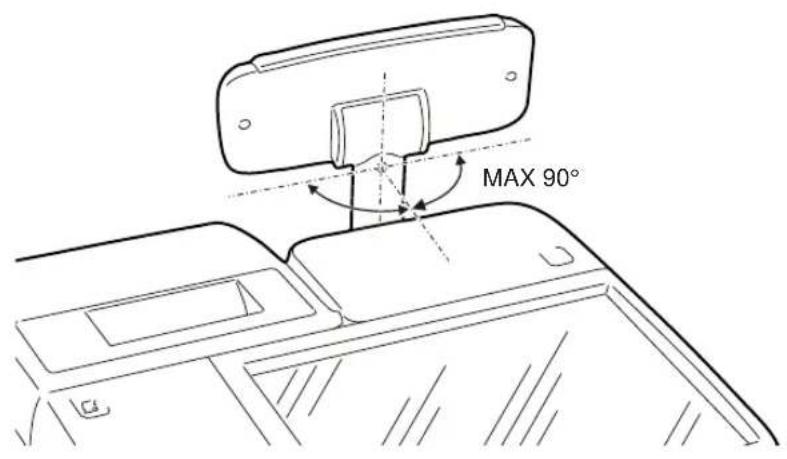

KUNDEN-BILDSCHIRM

Der Kundenbildschirm ist ein 2-zeiliger, rückbeleuchteter Flüssigkristallbildschirm, auf dem bis zu 20 Zahlen pro Zeile erschienen konnen.

Der Bildschirm ist auf einem Spezialstandener montiert, der in der Höhe reguliert und in die praktischste Stellung gedreht werden kann.

ANGABEN ZUM TOUCHSCREEN-EINSATZ

Mithilfe des Touchscreens können Sie die Registrierkasse bedieren und alle ihre Funktionen nutzen.

Die Informationen und Einsatzmodalitäten ändern sich je nach dem im System installierten Programm (nahere Informationen dazu erhalten Sie mit den Angaben des installierten Betriebssystems).

TECHNISCHE DATEN

GEHÄUSE

• Gehäuse und Abdeckung aus Harz.
  10,1" Touchscreen-Bildschirm
  Kunden-Flüssigkristallbildschirm.

KUNDEN-DISPLAY

Das Display ist ein hohenverstellbarer Flüssigkristallbildschirm hohenverstellbarer, der schwenkbar, neigbar und hinterleucht ist und eine Kapazität zum Anzeigen von 20

alphanumericisen Zeichen auf jeder der zwei Reihen hat.

MODULEIGENSCHAFTEN

PC BOARD

Intel Dual Core ATOM CEDARVIEW Processor D2550.

Intel NMI10 Chip Set.

SPEICHERSYSTEM

DDR3 1066MHz 2 SODIMM bis zu 4GB.

MASSENSPEICHER

1 × 2.5^ 32GB SSD SATA Interface.

• SCHNITTSTELLEN

4 x USB 2.0 Anschluse
2 x COM Anschluse
1 x Ethernet Anschluse
1 VGA Anschluss
1 HDMI Anschluss
1 Line out Audio
1 Mikrofon
1 Kunden-Display
1 Zweites Remote- Kundendisplay
1 Geldladen-Anschluss

• REGULIERBA RER BILDSCHIRM

TFT 10.1 inch.

Auflösung 1024 x 600 Interface LVDS 18bit, 3.3V Led-Rückbeleuchtung

• TOUCH SCREEN

4-Leitungs-widerstandsfähig.

SOFTWARE VERFÜGBAR

• Windows Embedded POSready 7 (32 bit)

INTEGRIERTHERMODORUCKER

• Thermodrucker mit einer Druckstation.
• Druckgeschwindigkeit bis zu 260 mm/sec.
• Programmierbare Druckzeilenlänge von 36, 44 oder 52 Zeichen.
  Abmessungen der Thermopapierrolle: 80/60/57,5 mm Breite x 100 mm max. Durchmesser.
• Zwei Schriftarten mit normaler und doppelter Höhe, die gedruckt werden können.
• Anzeige des Ende-des-Kassenbonpapiers und Nahe Ende-des-Papiers-Kassenbon

STROMVERSORGUNG

• Externe Stromversorgung

ELEKTRISCHE MERKMALE

• Stromversorgung (Eingang): 100 - 240 V, 1,5 A, 50-60Hz Stromversorgung (Ausgang): 24 V DC ± 3%, 1,875 A
  Leistungsaufnahme, Mittelwerte 12 W

STROMVERSORGUNGSDATEN

Stromversorgungstechnologie: Netzteil (alternative)
Eingang: 100-240V, 50/60Hz-1,2A
Ausgang 24 V DC 3,75A

UMWELTEIGENSCHAFTEN

• Betrieb: Temperatur von 0^ bis 40^ - Feuchtigkeit von 20% bis 85%
  Lagerung: Temperatur von -15 °C bis 40 °C - Feuchtigkeit von 5% bis 90%
  Transport: Temperatur von -15 °C bis 55 °C - Feuchtigkeit von 5% bis 90%

ABMESSAGENG UND GEWICH

Hohe: 180mm
- Breite: 360 mm
- Tiefe: 360 mm
Gewicht: 3,5 Kg
