Type de produit	Machine à laver encastrable
Marque	Asko
Modèle	HDB1152W
Capacité de lavage	8 kg
Vitesse d'essorage maximale	1200 tr/min
Classe énergétique	A
Hauteur (mm)	825
Largeur (mm)	596
Profondeur (mm)	550
Poids (kg)	82
Alimentation électrique	230 V, 50 Hz, 10 A
Programmes de lavage	Cotons, synthétiques, délicats, laine, rapide, etc.
Fonctions spéciales	Départ différé, sécurité enfants, anti-débordement
Entretien recommandé	Nettoyage régulier du filtre et du joint de porte
Dispositifs de sécurité	Verrouillage enfant, arrêt en cas de surchauffe
Pièces détachées courantes	Filtre, joint de porte, courroie, résistance
Réparabilité	Indice de réparabilité estimé à 8.0/10

FOIRE AUX QUESTIONS - HDB1152W ASKO

Quelle est la capacité de la machine Asko HDB1152W ?

La capacité de lavage est de 8 kg, adaptée pour une famille de 4 personnes.

Comment installer la machine en superposition avec un sèche-linge ?

Utilisez le kit d'entretoise et le dispositif anti-basculement fournis. Suivez les instructions de la notice pour fixer les entretoises et le dispositif, en alignant les bords du lave-linge et du sèche-linge.

Que faire si la machine ne s'allume pas ?

Vérifiez que la prise est branchée et que le fusible n'a pas sauté. Assurez-vous que la porte est bien fermée. Si le problème persiste, contactez un technicien agréé.

Comment nettoyer le filtre de la pompe ?

Débranchez l'appareil, ouvrez le cache du filtre en bas à droite, dévissez le filtre, retirez les impuretés, puis remettez en place et refermez.

Quels programmes de lavage sont disponibles ?

Programmes coton, synthétiques, délicats, laine, rapide (30 min), et un programme de rinçage + essorage.

Comment activer la sécurité enfants ?

Appuyez simultanément sur les touches 'Départ différé' et 'Essorage' pendant 3 secondes jusqu'à ce que le symbole apparaisse à l'écran.

La machine fait du bruit pendant l'essorage, est-ce normal ?

Un léger bruit est normal. Si le bruit est fort ou irrégulier, vérifiez que la machine est d'aplomb (pieds réglables) et qu'il n'y a pas de corps étrangers dans le tambour.

Comment régler le départ différé ?

Sélectionnez le programme, puis appuyez sur la touche 'Départ différé' pour choisir le délai (1 à 24 heures). Appuyez sur 'Départ/Pause' pour confirmer.

La notice indique un code d'erreur E01, que signifie-t-il ?

Le code E01 indique un problème de vidange. Vérifiez que le tuyau de vidange n'est pas plié ou obstrué, et nettoyez le filtre de la pompe.

Où trouver des pièces détachées pour ce modèle ?

Vous pouvez commander les pièces auprès de votre revendeur Asko ou sur des sites spécialisés. Les pièces courantes comme le filtre ou le joint sont facilement disponibles.

MODE D'EMPLOI HDB1152W ASKO

Instructions de montage et de fraisage de porte intégrée

Mode d'emploi du kit de montage mural

Pour installer le Hidden Helper® comme illustré ci- contre, utiliser des accessoires anti-basculement sur la laveuse et la sécheuse. Vous les trouverez chez votre distributeur.

Contenu du kit:

I gabarit en papier 6 vis
6 chevilles
2 accessoires anti-basculement

Ce produit contient des produits chimiques reconnus par l'état de la Californie comme causant le cancer ou des troubles reproductifs.

• Toute intervention d'entretien et de réparation en rapport avec la sécurité et le fonctionnement de l'appareil doit être effectuée par un technicien agréé.
• Le remplacement du cordon d'alimentation électrique doit être confié à un personnel qualifié.
• Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales réduites, ou ne possédant pas l'expérience et les connaissances nécessaires, à moins qu'elles ne bénéficient de la surveillance ou des conseils d'une personne responsable de leur sécurité.
• Surveiller les enfants en bas âge pour s'assurer qu'ils ne jouent pas avec la machine.

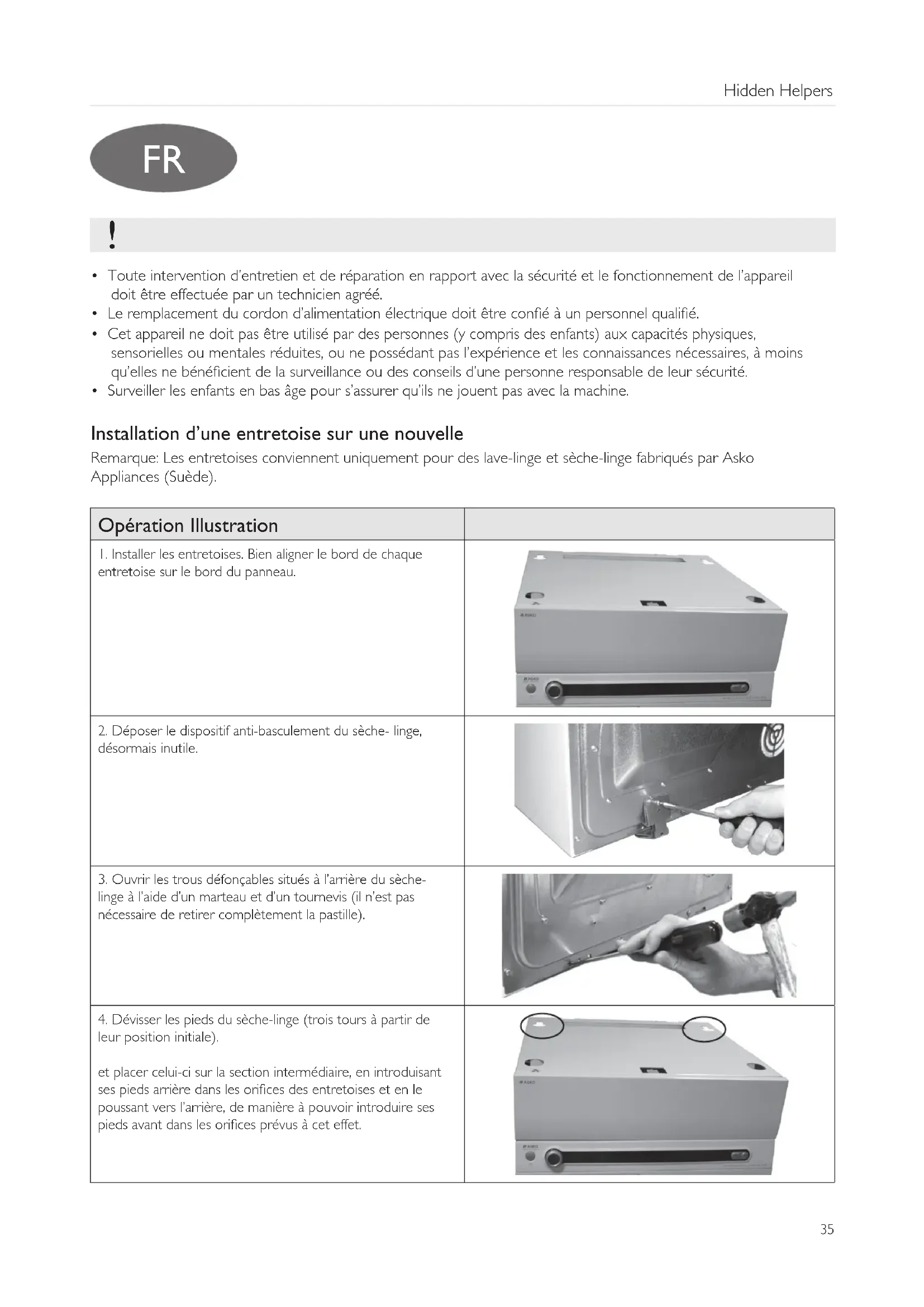

Installation d'une entretoise sur une nouvelle

Remarque: Les entretoises conviennent uniquement pour des lave-linge et sèche-linge fabriqués par Asko Appliances (Suède).

Opération Illustration
1. Installer les entretoises. Bien aligner le bord de chaque entretoise sur le bord du panneau.
2. Déposer le dispositif anti-basculement du sèche- linge, désormais inutile.

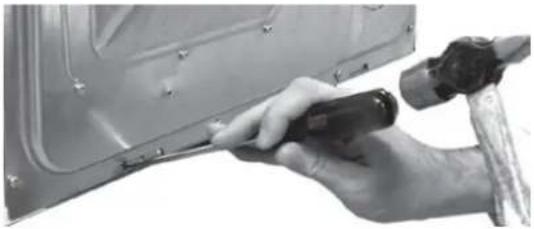

3. Ouvrir les trous défonçables situés à l'arrière du sèche-linge à l'aide d'un marteau et d'un tournevis (il n'est pas nécessaire de retirer complètement la pastille).

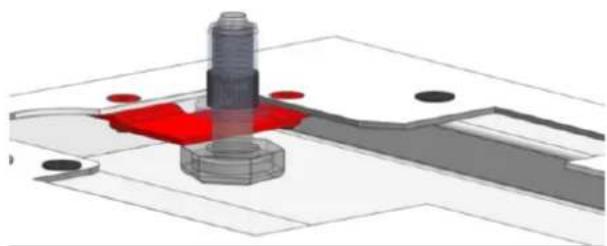

4. Dévisser les pieds du sèche-linge (trois tours à partir de leur position initiale).et placer celui-ci sur la section intermédiaire, en introduisant ses pieds arrière dans les orifices des entretoises et en le poussant vers l'arrière, de manière à pouvoir introduire ses pieds avant dans les orifices prévus à cet effet.5. Si le sèche-linge est équipé de pieds en métal, fixez les supports droit et gauche avec deux boulons chacun afin d'empêcher le sèche-linge de se renverser; (utilisez les boulons ci-inclus).

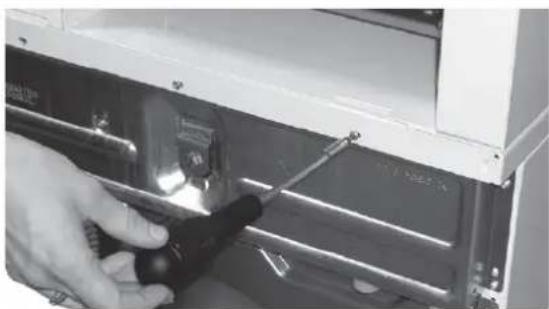

6. Enlever les deux vis extérieures situées à l'arrière du lave-linge, dont les trous vont servir à la fixation du dispositif anti-basculement.

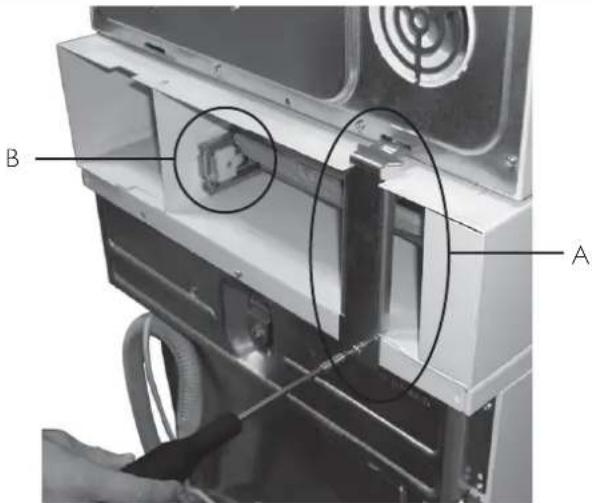

7.A. Installation superposée. Fixer le dispositif antibasculement sur la laveuse et la sécheuse. Enfoncer la partie supérieure du dispositif dans la sécheuse jusqu'à ce qu'il se bloque en place. Fixer la partie inférieure du dispositif à l'aide des vis précédemment retirées de la laveuse (A).Lorsque les machines sont installées contre un mur, faire passer le câble de la sécheuse dans la découpe de la section intermédiaire (B).

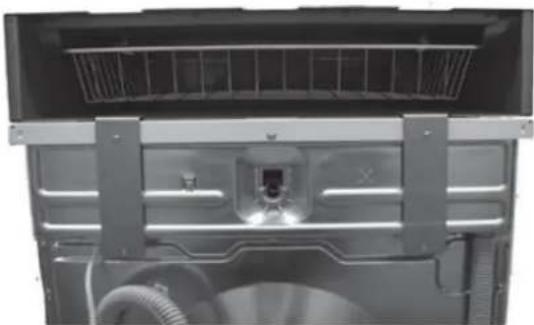

7.B. Installation sur une laveuse ou une sécheuse. Fixer le dispositif antibasculement comme illustré, à l'aide des vis précédemment retirées de la laveuse (A).
AttentionS'assurer que les bords des entretoises sont bien alignés sur les bords du lave-linge et du sèche-linge avant de visser le dispositif anti-basculement.

Installation de l'entretoise sur des machines déjà

Remarque: Les entretoises conviennent uniquement pour des lave-linge et sèche-linge fabriqués par Asko.

Opération Illustration
1. Déposer le dispositif anti-basculement, désormais inutile. Poser le sèche-linge au sol.
2. Installer les entretoises sur le lave-linge. Bien aligner le bord de chaque entretoise sur le bord du panneau.
3. Dévisser les pieds du sèche-linge (trois tours à partir de leur position initiale).et placer celui-ci sur la section intermédiaire, en introduisant ses pieds arrière dans les orifices des entretoises et en le poussant vers l'arrière, de manière à pouvoir introduire ses pieds avant dans les orifices prévus à cet effet.
4.A Installation superposée.Fixer le dispositif anti-basculement fourni sur le lave-linge et le sèche-linge. Sa partie supérieure doit être solidement emboîtée dans le sèche- linge. Assujettir la partie inférieure du dispositif à l'aide des deux vis précédemment retirées du lave-linge (A).En cas de placement des machines contre un mur, le cordon d'alimentation du sèche-linge doit passer dans l'ouverture de l'entretoise (B).
4.B Installation sur une laveuse ou une sécheuse. Fixer le dispositif antibasculement comme illustré, à l'aide des vis précédemment retirées de la laveuse (A).
AttentionS'assurer que les bords des entretoises sont bien alignés sur les bords du lave-linge et du sèche-linge avant de visser le dispositif anti-basculement.

Réglage de la planche à repasser

Opération Illustration
1. Appuyer sur la trappe pour l'ouvrir.
2. Ouvrir le tiroir à fond à l'aide de la poignée. Déplier la planche à repasser.
3. La stabilité de la planche à repasser dépend de la position de son bord arrière, qui doit être en appui sur le sèche-linge en position verrouillée.

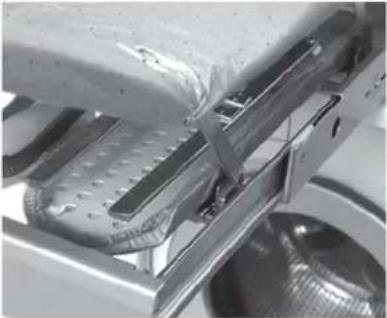

4. La planche à repasser est réglable. Repousser doucement les deux pièces d'arrêt latérales en plastique et déposer la planche.
5. Régler la course des glissières en desserrant les boulons des deux butées (A). S'assurer que les goupilles plastiques sont verrouillées (B).Remettre la planche en place.Une jeannette est proposée en option.

Installation de la jeannette (accessoire)

Opération Illustration
1. Fixer le support du côté droit ou gauche de la planche à repasser à l'aide des deux vis.
2. Déplier les barres de la jeannette et les introduire dans le support.
3. Dépose de la jeannette :la tirer vers le haut, puis vers l'extérieur.La jeannette se range sous la planche à repasser.
