Tipo di prodotto	Lavatrice da incasso
Marca	Asko
Modello	HDB1152W
Capacità di lavaggio	8 kg
Velocità di centrifuga massima	1200 giri/min
Classe energetica	A
Altezza (mm)	825
Larghezza (mm)	596
Profondità (mm)	550
Peso (kg)	82
Alimentazione elettrica	230 V, 50 Hz, 10 A
Programmi di lavaggio	Cotone, sintetici, delicati, lana, rapido, ecc.
Funzioni speciali	Partenza differita, sicurezza bambini, anti-allagamento
Manutenzione consigliata	Pulizia regolare del filtro e della guarnizione della porta
Dispositivi di sicurezza	Blocco bambini, arresto in caso di surriscaldamento
Pezzi di ricambio comuni	Filtro, guarnizione porta, cinghia, resistenza
Riparabilità	Indice di riparabilità stimato a 8.0/10

Domande frequenti - HDB1152W ASKO

Qual è la capacità della macchina Asko HDB1152W?

La capacità di lavaggio è di 8 kg, adatta per una famiglia di 4 persone.

Come installare la macchina in sovrapposizione con un'asciugatrice?

Utilizzare il kit di distanziali e il dispositivo anti-ribaltamento forniti. Seguire le istruzioni del manuale per fissare i distanziali e il dispositivo, allineando i bordi della lavatrice e dell'asciugatrice.

Cosa fare se la macchina non si accende?

Verificare che la spina sia inserita e che il fusibile non sia saltato. Assicurarsi che la porta sia ben chiusa. Se il problema persiste, contattare un tecnico autorizzato.

Come pulire il filtro della pompa?

Scollegare l'apparecchio, aprire il coperchio del filtro in basso a destra, svitare il filtro, rimuovere le impurità, quindi rimettere a posto e richiudere.

Quali programmi di lavaggio sono disponibili?

Programmi cotone, sintetici, delicati, lana, rapido (30 min), e un programma di risciacquo + centrifuga.

Come attivare la sicurezza bambini?

Premere contemporaneamente i tasti 'Partenza differita' e 'Centrifuga' per 3 secondi finché il simbolo non appare sul display.

La macchina fa rumore durante la centrifuga, è normale?

Un leggero rumore è normale. Se il rumore è forte o irregolare, verificare che la macchina sia in bolla (piedini regolabili) e che non ci siano corpi estranei nel cestello.

Come impostare la partenza differita?

Selezionare il programma, quindi premere il tasto 'Partenza differita' per scegliere il ritardo (da 1 a 24 ore). Premere 'Avvio/Pausa' per confermare.

Il manuale indica un codice di errore E01, cosa significa?

Il codice E01 indica un problema di scarico. Verificare che il tubo di scarico non sia piegato o ostruito, e pulire il filtro della pompa.

Dove trovare pezzi di ricambio per questo modello?

È possibile ordinare i pezzi presso il proprio rivenditore Asko o su siti specializzati. I pezzi comuni come il filtro o la guarnizione sono facilmente disponibili.

MANUALE UTENTE HDB1152W ASKO

Istruzioni per l'uso e sistemazione

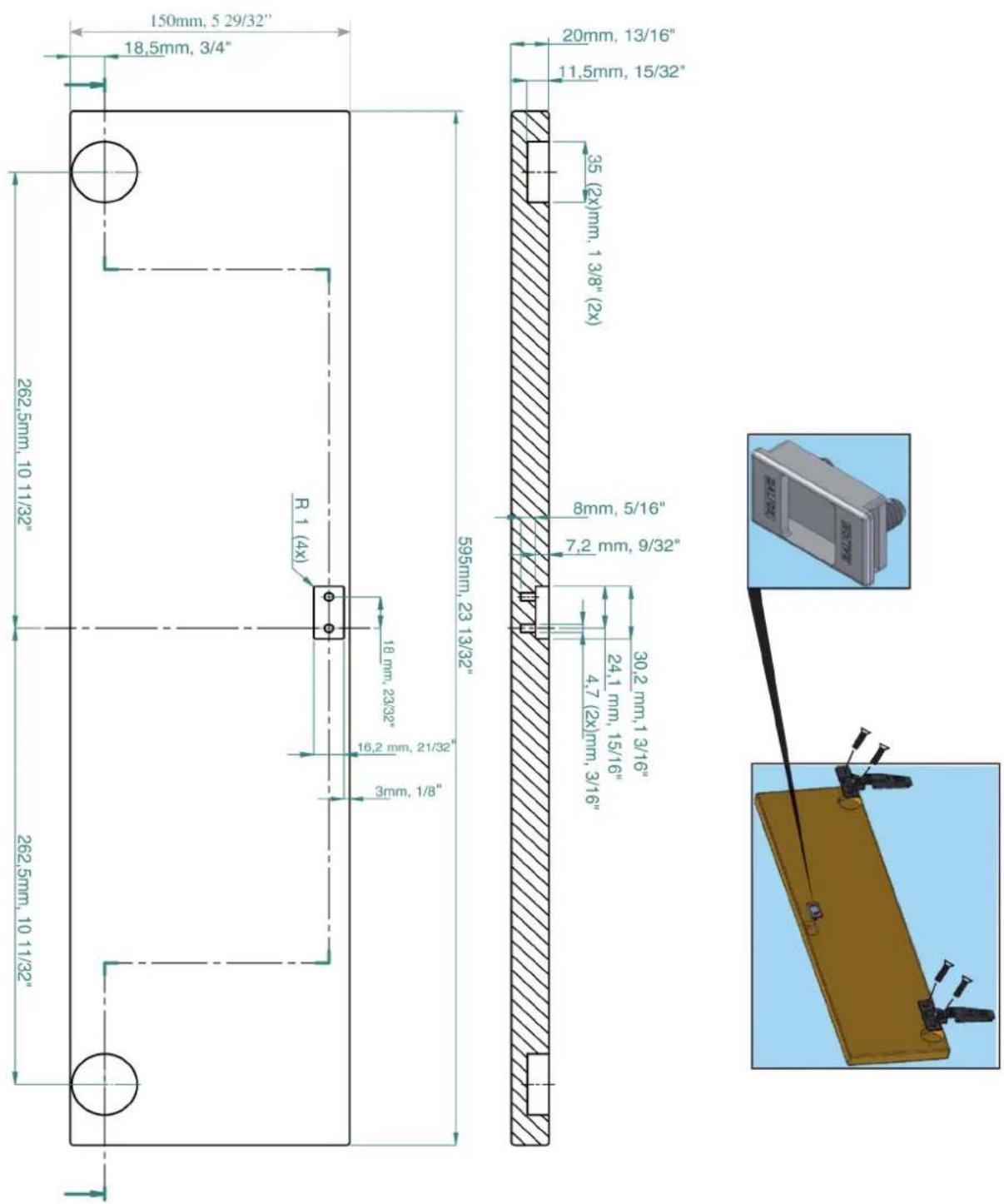

Istruzioni per l'installazione e la fresatura della porta dell'apparecchio inserito

Istruzioni per il fissaggio dell'apparecchio con il kit fornito

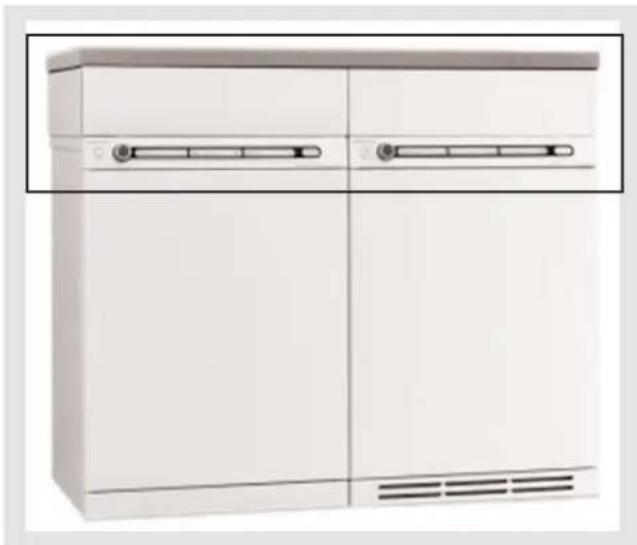

Durante l'installazione degli ausili nascosti (Hidden Helper®), usare una protezione contro il ribaltamento della lavatrice e della asciugatrice, come mostrato nell'immagine. Il kit per evitare il ribaltamento può essere ordinato presso il rivenditore.

II kit comprende:

I modello di carta
6 viti
6 pezzi per il fissaggio a muro
2 elementi per evitare il ribaltamento

SV

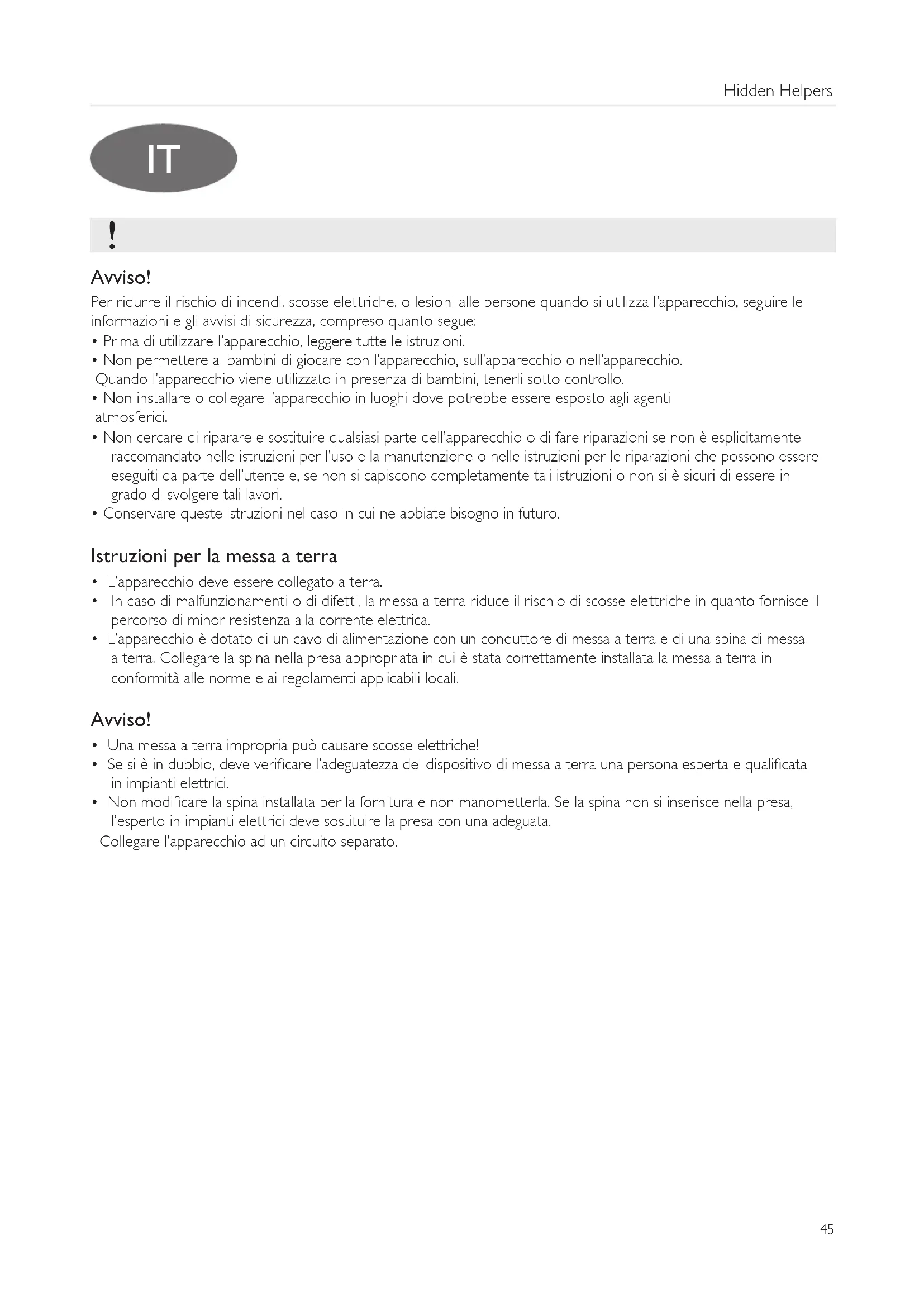

Per ridurre il rischio di incendi, scosse elettriche, o lesioni alle persone quando si utilizza l'apparecchio, seguire le informazioni e gli avvisi di sicurezza, compreso quanto segue:

• Prima di utilizzare l'apparecchio, leggere tutte le istruzioni.
• Non permettere ai bambini di giocare con l'apparecchio, sull'apparecchio o nell'apparecchio.
  Quando l'apparecchio viene utilizzato in presenza di bambini, tenerli sotto controllo.

• Non installare o collegare l'apparecchio in luoghi dove potrebbe essere esposto agli agenti atmosferici.

- Non cercare di riparare e sostituire qualsiasi parte dell'apparecchio o di fare riparazioni se non è esplicitamente raccomandato nelle istruzioni per l'uso e la manutenzione o nelle istruzioni per le riparazioni che possono essere eseguiti da parte dell'utente e, se non si capiscono completamente tali istruzioni o non si è sicuri di essere in grado di svolgere tali lavori.

- Conservare queste istruzioni nel caso in cui ne abbiate bisogno in futuro.

Istruzioni per la messa a terra

• L'apparecchio deve essere collegato a terra.
- In caso di malfunzionamenti o di difetti, la messa a terra riduce il rischio di scosse elettriche in quanto fornisce il percorso di minor resistenza alla corrente elettrica.
- L'apparecchio è dotato di un cavo di alimentazione con un conduttore di messa a terra e di una spina di messa a terra. Collegare la spina nella presa appropriata in cui è stata correttamente installata la messa a terra in conformità alle norme e ai regolamenti applicabili locali.

Avviso!

• Una messa a terra impropria può causare scosse elettriche!
• Se si è in dubbio, deve verificare l'adeguatezza del dispositivo di messa a terra una persona esperta e qualificata in impianti elettrici.
• Non modificare la spina installata per la fornitura e non manometterla. Se la spina non si inserisce nella presa, l'esperto in impianti elettrici deve sostituire la presa con una adeguata.

Collegare l'apparecchio ad un circuito separato.

Installazione del distanziatore nei nuovi elettrodomestici

Nota: Il distanziatore può essere utilizzato solo sulle lavatrici e asciugatrici del produttore Asko, Svezia.

Istruzioni Immagine
1. Collocare il distanziatore sulla lavatrice. Assicurarsi che i bordi del distanziatore siano precisamente allineati con il bordo della piastra della lavatrice.

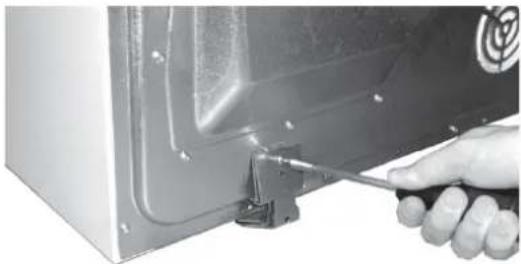

2. Rimuovere l'elemento che evita il ribaltamento della asciugatrice dato che non è più necessario.
3. Utilizzando un martello e un cacciavite, aprire la fessura sul retro dell'asciugatrice. (Non rimuovere il coperchio completamente, basta aprirlo.)

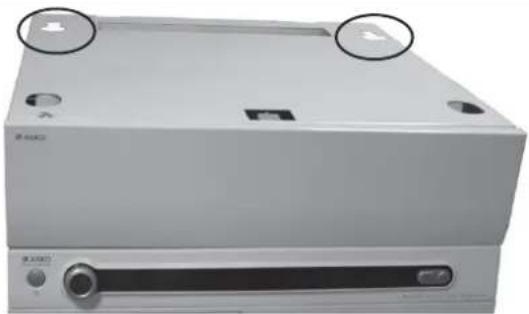

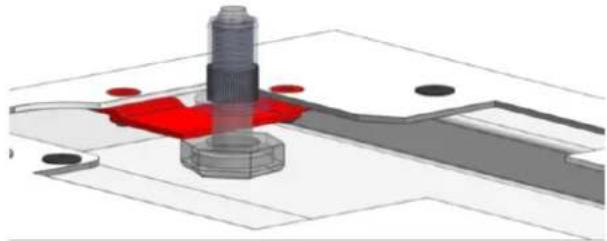

4. Svitare i piedini dell'asciugatrice per tre giri dalla posizione in cui sono completamente avvitati.Quindi sollevare l'asciugatrice. Inserire i piedini dell'asciugatrice nelle fessure del distanziatore e spingere l'asciugatrice indietro, verso il lato posteriore. Inserire i piedini anteriori nelle fessure.
5. In caso di asciugatrici con i piedini in metallo, usare le due viti in dotazione per avvitare il sostegno a destra e a sinistra nel punto ausiliare non visibile per impedire il ribaltamento dell'apparecchio.

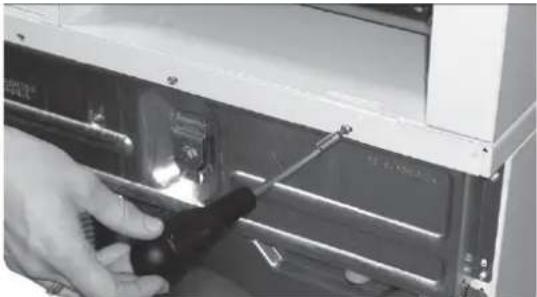

6. Svitare le due viti esterne sul retro della lavatrice per installare l'elemento contro il ribaltamento o inclinamento.

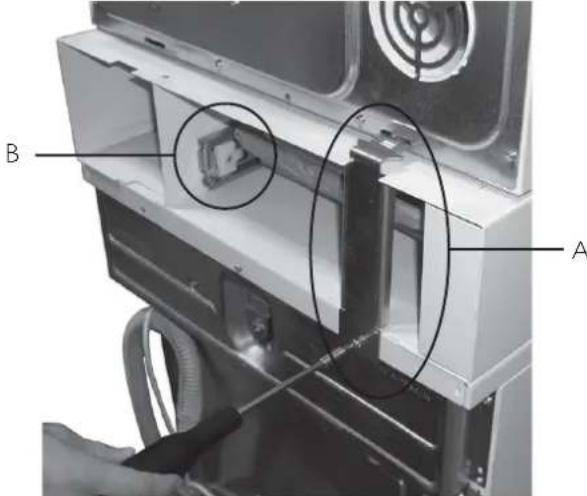

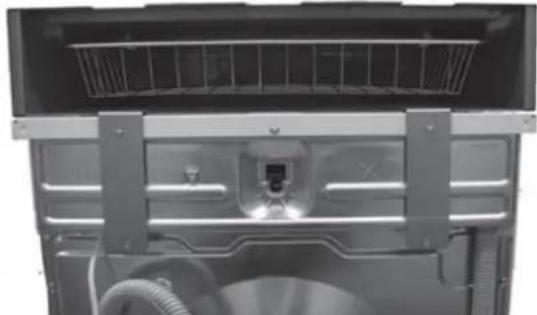

7.A. Sistemazione di un apparecchio sopra l'altro. Fissare l'elemento in dotazione per evitare il ribaltamento nella lavatrice e asciugatrice. Spingere la parte superiore dell'elemento contro il ribaltamento nella asciugatrice fino a quando non scatta al suo posto. Fissare la parte inferiore con le viti rimosse dalla lavatrice.Se gli apparecchi vengono sistematiti vicino alla parete, è necessario installare il cavo dell'asciugatrice attraverso la fessura nella parte centrale (B).
7.B. Installazione della lavatrice o asciugatrice.Fissare gli elementi in dotazione contro il ribaltamento o inclinazione, come mostrato nell'immagine. Avvitare gli elementi con le viti rimosse dalla lavatrice (A).
Nota:Prima di avvitare gli elementi contro il ribaltamento, assicurarsi che i bordi del distanziatore siano precisamente allineati con i bordi della lavatrice e della asciugatrice.

Installazione del distanziatore sugli apparecchi posizionati uno sopra l'altro

Il distanziatore può essere utilizzato solo sulle lavatrici e asciugatrici del produttore Asko, Svezia.

Istruzioni Immagine
1. Rimuovere l'elemento contro l'oscillamento perché non è più necessario. Rimuovere l'asciugatrice.
2. Sistemare il distanziatore sulla lavatrice. Assicurarsi che i bordi del distanziatore siano precisamente allineati con il bordo della piastra della lavatrice.
3. Svitare i piedini dell'asciugatrice per tre giri dalla posizione in cui sono completamente avvitati.Quindi sollevare l'asciugatrice. Inserire i piedini dell'asciugatrice nelle fessure del distanziatore e spingere l'asciugatrice indietro, verso il lato posteriore. Inserire i piedini anteriori nelle fessure.

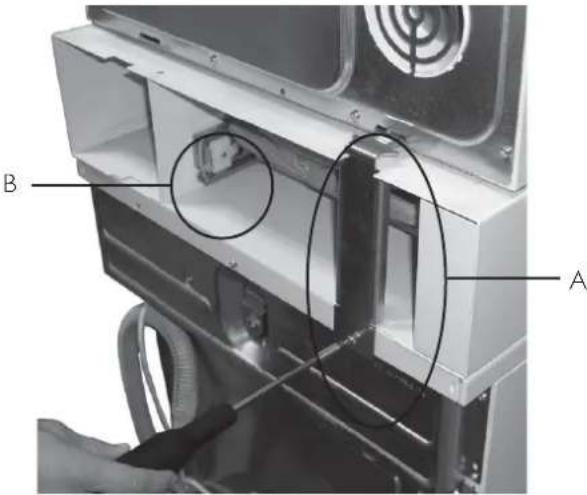

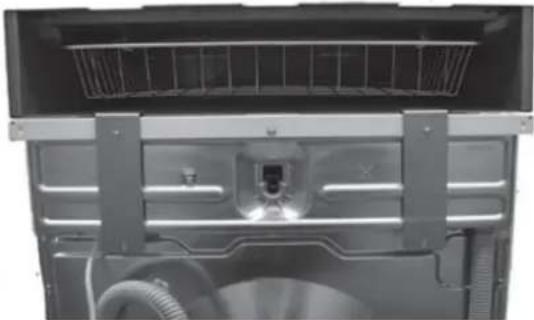

4.A. Sistemazione di un apparecchio sopra l'altro Fissare l'elemento in dotazione per evitare il ribaltamento nella lavatrice e asciugatrice. Spingere la parte superiore dell'elemento contro il ribaltamento nella asciugatrice fino a quando non scatta al suo posto. Fissare la parte inferiore con le viti rimosse dalla lavatrice.Se gli apparecchi vengono sistematiti vicino alla parete, è necessario installare il cavo dell'asciugatrice attraverso la fessura nella parte centrale (B).
4.B. Installazione della lavatrice o asciugatrice.Fissare gli elementi di sicurezza in dotazione contro il ribaltamento o inclinazione, come mostrato nell'immagine. Avvitare gli elementi con le viti rimosse dalla lavatrice.

Regolazione della lunghezza dell'asse da stiro

Istruzioni Immagine

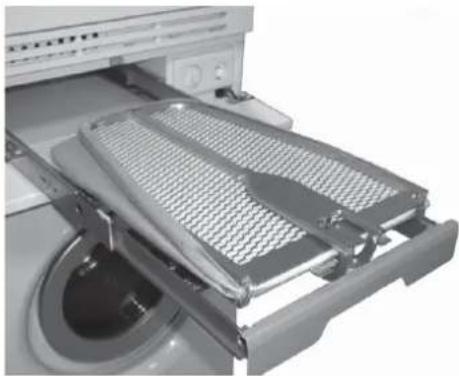

1. Premere sulla porta per aprire.

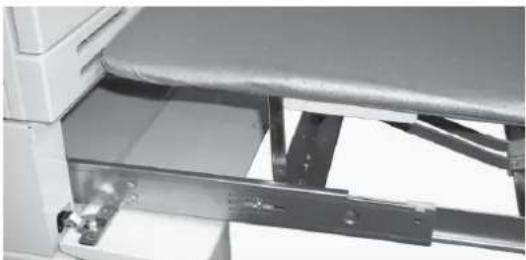

2. Afferrare la maniglia e tirare fuori completamente. Distendere l'asse da stiro.
3. Per garantire la resistenza, è importante che la parte posteriore dell'asse da stiro, quando l'asse è in posizione di blocco, sia saldamente premuta contro l'asciugatrice.

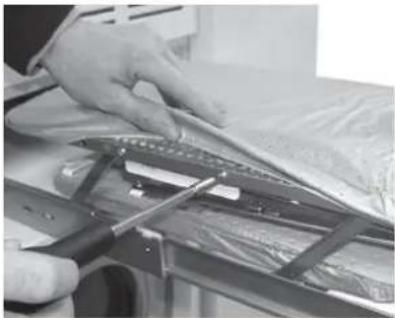

4. Se necessario, è possibile regolare la lunghezza dell'asse da stiro.Utilizzare un cacciavite per sbloccare con attenzione i due fermagli di plastica (uno per lato). Estrarre l'asse da stiro.

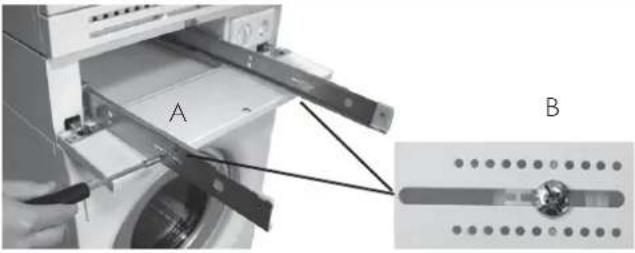

5. Regolare la lunghezza di estrazione rimuovendo le viti sul blocco "A" (una vite su ciascun lato). Controllare che i perni di plastica ("B") siano bloccati.Risistemare l'asse da stiro.Come ulteriore ausilio per l'asse da stiro è disponibile anche il bracciolo per stirare le maniche.

Installazione del bracciolo stiramaniche (accessorio opzionale)

Istruzioni Immagine

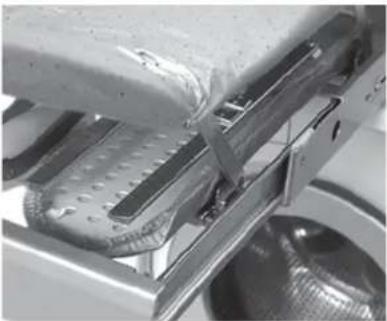

1. Inserire il bracciolo e fissarlo con due viti fissate sul lato sinistro o destro dell'asse da stiro).
2. Estendere le barre di supporto del bracciolo per stirare le maniche e inserirle nel supporto.
3. Se volete liberare o rimuovere il bracciolo per stirare le maniche:Spingerlo verso l'alto ed estrarlo.Quando non si usa il bracciolo per stirare le maniche, conservarlo sotto l'asse da stiro.
