Produkttyp	Inbyggd tvättmaskin
Märke	Asko
Modell	HDB1152W
Tvättkapacitet	8 kg
Maximal centrifugeringshastighet	1200 varv/min
Energiklass	A
Höjd (mm)	825
Bredd (mm)	596
Djup (mm)	550
Vikt (kg)	82
Elanslutning	230 V, 50 Hz, 10 A
Tvättprogram	Bomull, syntet, finkläder, ull, snabbt, m.m.
Specialfunktioner	Fördröjd start, barnlås, överfyllnadsskydd
Rekommenderat underhåll	Regelbunden rengöring av filter och dörrtätning
Säkerhetsanordningar	Barnlås, stopp vid överhettning
Vanliga reservdelar	Filter, dörrtätning, drivrem, värmeelement
Reparerbarhet	Reparerbarhetsindex uppskattat till 8.0/10

Vanliga frågor - HDB1152W ASKO

Vad är kapaciteten för Asko HDB1152W?

Tvättkapaciteten är 8 kg, lämplig för en familj på 4 personer.

Hur installerar man maskinen ovanpå en torktumlare?

Använd medföljande distanssats och tippskydd. Följ instruktionerna i manualen för att fästa distanserna och tippskyddet, och rikta in kanterna på tvättmaskinen och torktumlaren.

Vad gör jag om maskinen inte startar?

Kontrollera att stickkontakten är ansluten och att säkringen inte har gått. Se till att luckan är ordentligt stängd. Om problemet kvarstår, kontakta en auktoriserad tekniker.

Hur rengör jag pumpfiltret?

Koppla bort apparaten, öppna filterluckan nere till höger, skruva loss filtret, ta bort smutsen, sätt tillbaka och stäng.

Vilka tvättprogram finns?

Program bomull, syntet, finkläder, ull, snabbt (30 min), och ett skölj- + centrifugeringsprogram.

Hur aktiverar jag barnlåset?

Tryck samtidigt på knapparna 'Fördröjd start' och 'Centrifugering' i 3 sekunder tills symbolen visas på displayen.

Maskinen låter under centrifugering, är det normalt?

Ett lätt ljud är normalt. Om ljudet är högt eller oregelbundet, kontrollera att maskinen står plant (justerbara fötter) och att det inte finns främmande föremål i trumman.

Hur ställer jag in fördröjd start?

Välj program, tryck sedan på knappen 'Fördröjd start' för att välja fördröjning (1 till 24 timmar). Tryck på 'Start/Paus' för att bekräfta.

Manualen visar felkod E01, vad betyder det?

Kod E01 indikerar ett dräneringsproblem. Kontrollera att avloppsslangen inte är böjd eller blockerad, och rengör pumpfiltret.

Var hittar jag reservdelar till denna modell?

Du kan beställa delar från din Asko-återförsäljare eller på specialiserade webbplatser. Vanliga delar som filter eller tätning finns lätt tillgängliga.

BRUKSANVISNING HDB1152W ASKO

Monterings- och fräsinstruktion för integrerad lucka.

Om du installerar din Hidden Helper® som bilden visar, måste du montera tippskydd på tvättmaskinen och torktumlaren.

Dessa kan köpas hos leverantören. Kittet innehåller.

I st. pappersmall
6 st. skruvar
6 st. pluggar
2 st. tippskydd

• Reparation och underhäll som berör säkerhet eller prestanda, skall utföras av behörig fackman.
• Skadad nätkabel får endast bytas av behörig fackman.
• Denna produkt ska inte användas av personer (inklusive bam) med fysiska, sensoriska eller mentala funktionshinder – inte heller av dem som saknar erfarenhet eller kunskap – såvida dessa inte, av målsman eller annan ansvarig person, har fått handledning eller instruktioner om hur produkten ska användas.
• Se till att barn inte leker med denna produkt.

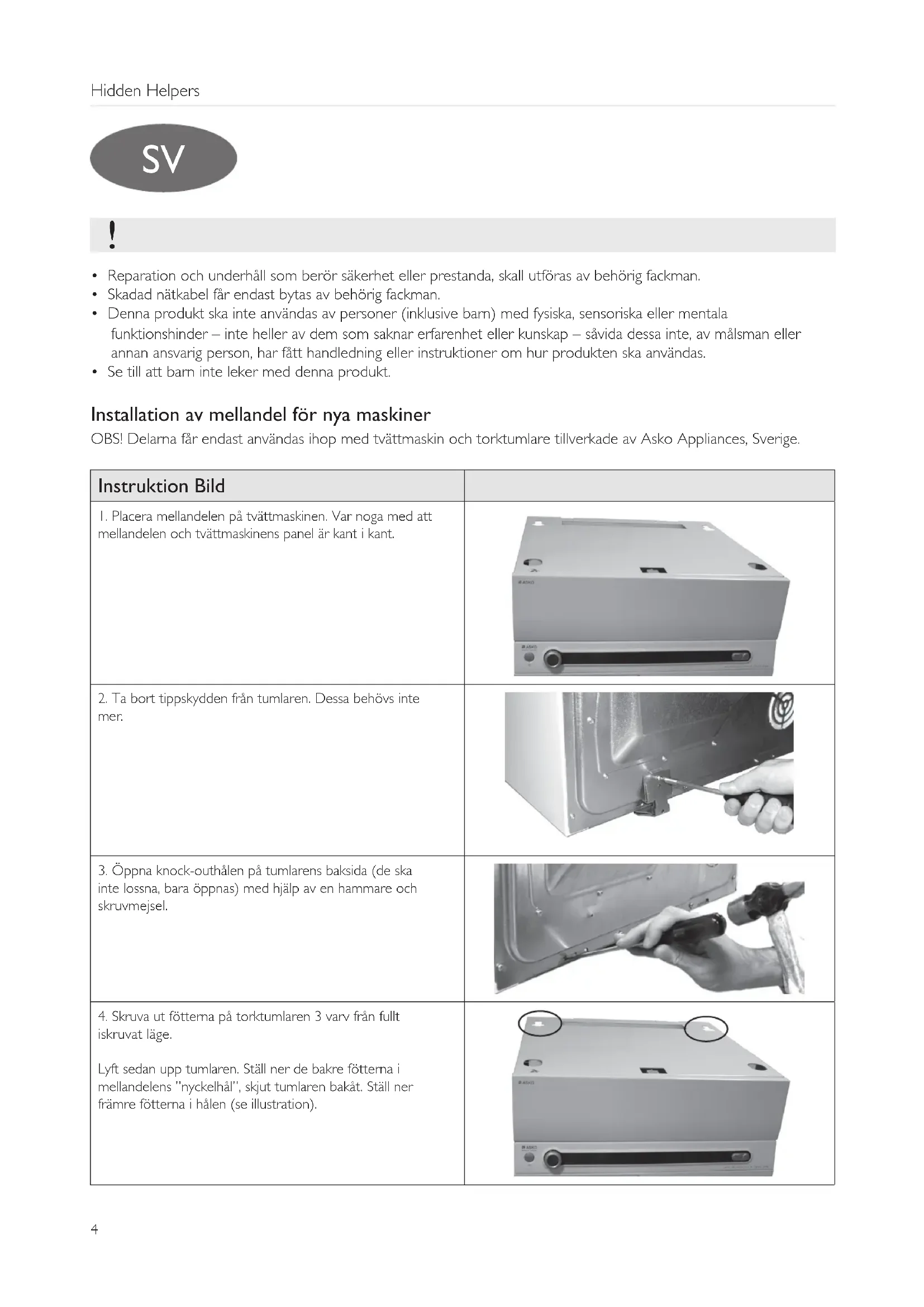

Installation av mellandel för nya maskiner

OBS! Delarna får endast användas ihop med tvättmaskin och torktumlare tillverkade av Asko Appliances, Sverige.

Instruktion Bild
1. Placera mellandelen på tvättmaskinen. Var noga med att mellandelen och tvättmaskinens panel är kant i kant.

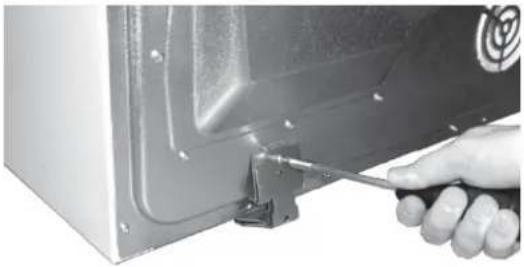

2. Ta bort tippskydden från tumlaren. Dessa behövs inte mer.

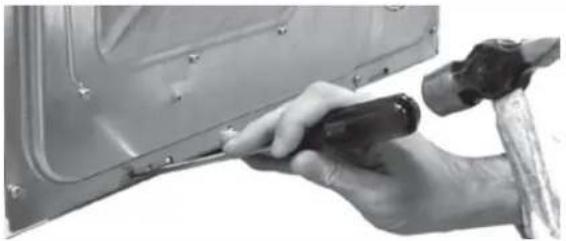

3. Öppna knock-outhålen på tumlarens baksida (de ska inte lossna, bara öppnas) med hjälp av en hammare och skruvmejsel.
4. Skruva ut fötterna på torktumlaren 3 varv från fullt iskruvat läge.Lyft sedan upp tumlaren. Ställ ner de bakre fötterna i mellandelens "nyckelhål", skjut tumlaren bakåt. Ställ ner främre fötterna i hålen (se illustration).
5. Om ni har en torktumlare med fot i metall, fäst den vänstra och högra hållare med två bultar (medskickade) på varje för att förhindra att torktumlaren tippar.
6. Lossa de två yttre skruvarna på tvättmaskinens baksida för att kunna montera tippskydden.
7.A. Installation i stapel.Montera de bifogade tippskydden på tvättmaskin och tumlare. Den övre delen av tippskyddet ska tryckas in i tumlaren så att den hakar fast. Skruva fast nedre delen med skruvarna du lossade från tvättmaskinen (A).Om maskinenerna ställs direkt mot vägg ska tumlarens kabel gå i urtaget på mellandelen (B).
7.B. Installation ovanpå tvättmaskin eller torktumlare.Montera de bifogade tippskydden enligt bild. Skruva fast med skruvarna du lossade från tvättmaskinen (A).
Obs!Kontrollera att mellandelen ligger kant i kant med tvättmaskinen och/eller torktumlaren innan tippskyd- det skruvas fast.

Installation av mellandel då maskinerna tidigare varit staplade

OBS! Delarna får endast användas ihop med tvättmaskin och torktumlare tillverkade av Asko Appliances, Sverige.

Instruktion Bild
1. Ta bort tippskydden vilka inte behövs mer. Lyft ner torktumlaren.
2. Placera mellandelen på tvättmaskinen.Var noga med att mellandelen och tvättmaskinens panel är kant i kant.
3. Skruva ut fötterna på torktumlaren 3 varv från fullt iskruvat läge. Lyft sedan upp tumlaren. Ställ ner de bakre fötterna i mellandelens "nyckelhål", skjut tumlaren bakåt. Ställ ner främre fötterna i hålen (se illustration).
4. A. Installation i stapel. Montera de bifogade tippskydden på tvättmaskin och tumlare. Den övre delen av tippskyddet ska tryckas in i tumlaren så att den hakar fast. Skruva fast nedre delen med skruvarna du lossade från tvättmaskinen (A).Om maskinenerna ställs direkt mot vägg ska tumlarens kabel gå i urtaget på mellandelen (B).
4.B. Installation ovanpå tvättmaskin eller torktumlare.Montera de bifogade tippskydden enligt bild. Skruva fast med skruvarna du lossade från tvättmaskinen (A).
Obs!Kontrollera att mellandelen ligger kant i kant med tvättmaskinen och/ eller torktumlaren innan tippskyd- det skruvas fast.

Justering av strykbräda

Instruktion Bild
1. Tryck på luckan för att öppna.
2. Ta tag i handtaget och dra ut till ändläget, vik upp strykbrädan.
3. Det är viktigt för stabiliteten att bakkanten av strykbrädan, när den är i låst läge, ligger an mot tumlaren
4. Vid behov justera:Böj försiktigt med hjälp av en skruvmejsel ut de två plastspärrarna (en på vardera sida) Dra ut strykbrädan.
5. Justera utdragslängden genom att lossa skruvarna på de båda stoppen (ett på vardera sidan), A.Kontrollera att plasttapparna är låsta, B.Sätt tillbaka strykbrädan.Ärmbräda finns som tillbehör till strykbrädan.

Montering av ärmbräda Art. nr. 80 807 10 (tillbehör)

Instruktion Bild
1. Montera det medföljande fästet på höger eller vänster sida av strykbrädan med de två skruvama.
2. Fäll ut stagen på ärmstrykbrädan och stick in dessa i fästet.
3. För att lossa ärmbrädan:Tryck upp och dra ut.Förvara brädan under den ordinarie strykbrädan när den inte används.
