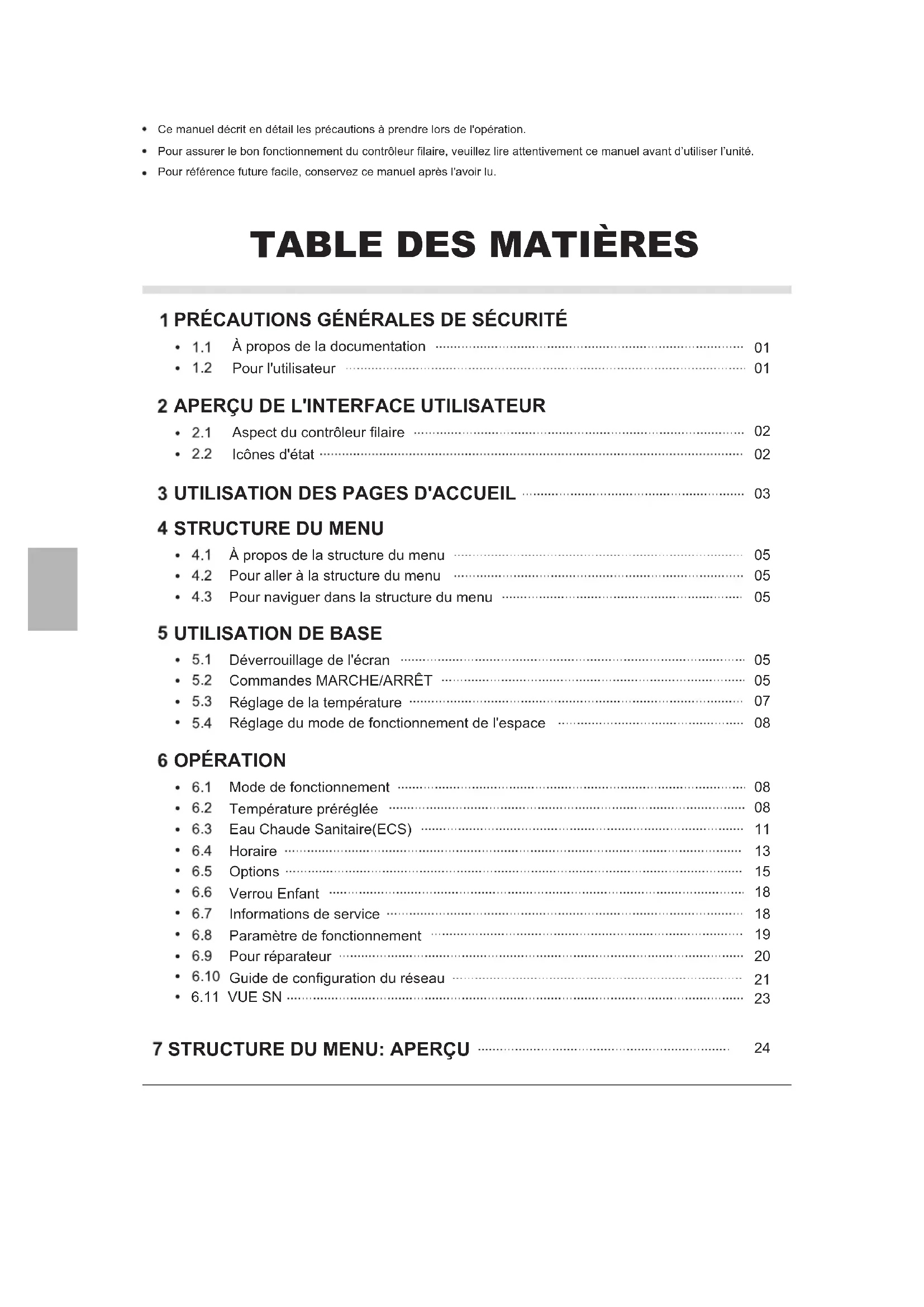

MODE D'EMPLOI Omnia M 3.2 FERROLI

7(/(&20$1'Ă35,1&$%/8 Scannez le code QR pour lirele manuel dans une autre langue Scan de QR-code om te lezende handleiding in een andere taal =HVNDQXMNRG45DE\JRSU]HF]\WDüLQVWUXNFMDZLQQ\PMĊ]\NX 6FDQD܊LFRGXO45SHQWUXDFLWLPDQXDOXOvQDOWăOLPEă Scannez le code QR pour installer l'application de contrôle Scan de QR-code om de controle-APP te installeren =HVNDQXMNRG45DE\]DLQVWDORZDüDSOLNDFMĊVWHUXMąFą

Ce manuel décrit en détail les précautions à prendre lors de l'opération. Pour assurer le bon fonctionnement du contrôleur filaire, veuillez lire attentivement ce manuel avant d’utiliser l’unité. Pour référence future facile, conservez ce manuel après l'avoir lu.

À propos de la documentation Pour l'utilisateur Aspect du contrôleur filaire Icônes d'état À propos de la structure du menu Pour aller à la structure du menu Pour naviguer dans la structure du menu Déverrouillage de l'écran Commandes MARCHE/ARRÊT Réglage de la température Réglage du mode de fonctionnement de l'espace Mode de fonctionnement Température préréglée Eau Chaude Sanitaire(ECS) Horaire Options Verrou Enfant Informations de service Paramètre de fonctionnement Pour réparateur Guide de configuration du réseau PRÉCAUTIONS GÉNÉRALES DE SÉCURITÉ

1.1 À propos de la documentation

Cet appareil n'est pas destiné à être utilisé par des personnes, y compris des enfants, ayant une déficience physique, sensorielle ou mentale, ou manquantes d'expérience et de connaissances, à moins qu’une personne responsable de leur sécurité ne leur ait donné une supervision ou une instruction concernant l'utilisation de l'appareil. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec le produit. NE PAS rincer l'unité. Cela pourrait provoquer des chocs électriques ou un incendie. ATTENTION Les unités sont marquées par le symbole suivant: Cela signifie que les produits électriques et électroniques ne peuvent pas être mélangés avec des déchets ménagers non triés. N'essayez PAS de démonter le système vous-même: le démontage du système, le traitement du réfrigérant, de l'huile et des autres pièces doivent être effectués par un installateur agréé et doivent être conformes à la législation en vigueur. Les unités doivent être traitées dans un centre de traitement spécialisé pour la réutilisation, le recyclage et la récupération. En vous assurant que ce produit est correctement mis au rebut, vous contribuerez à la prévention des conséquences négatives potentielles sur l'environnement et la santé humaine. Pour en savoir plus, contactez votre installateur ou les autorités locales. Placé dans un endroit éloigné des radiations. Les précautions décrites dans ce document couvrent des sujets très importants. Suivez-les attentivement. Indique une situation entraînant la mort ou des blessures graves. DANGER Indique une situation pouvant entraîner une électrocution. Indique une situation pouvant provoquer des brûlures en raison de températures extrêmement chaudes ou froides.

1.2 Pour l'utilisateur

Si vous ne savez pas comment utiliser l'unité, contactez votre installateur. Indique une situation pouvant entraîner la mort ou des blessures graves. AVERTISSEMENT ATTENTION Indique une situation pouvant entraîner des blessures mineures ou modérées. Indique une situation pouvant entraîner des accidents d'équipement ou des dommages matériels. Indique des conseils utiles ou des informations supplémentaires. INFORMATION

REMARQUE2.1 Aspect du contrôleur filaire

Accédez à la sturcture du menu de la page d'accueilDéplacez le curseur sur l'affichage/naviguez dans la structure du menu/ajustez les réglages Revenez au niveau supérieurActivez ou désactivez le mode de fonctionnement de l'espace ou le mode ECS; activez ou désactivez la fonction dans la structure de menu Appuyez longuement pour déverrouiller/verrouiller le contrôleurPassez à l'étape suivante lorsque vous programmez un horaire dans la structure du menu/ confirmez une sélection/ entrez dans un sous-menu dans la structure du menu À la prochaine action programmée, la temp. souhaitée diminuera. La temp. souhaitée ne changera pas. La temp. souhaitée diminuera. La temp. souhaitée augmentera. Le mode ECO est activéLe monde Vacances parti/maison est activé Le mode Silencieux est activéLe chauffe-réservoir est activéL'énergie solaire est activée Ventilo-convecteur Chauffage au sol Temp. débit d'eau souhaitée Radiateur Ventilo- convecteur Radiateur Chauffage au sol Le compresseur est activé ÉteindreAllumer OFF Mode Chaud Mode FroidMode AutoIcône de minuteurIcône de verrouTemp. ambiante extérieureIcône WLANLa fonction dedésinfection est activéeEau chaude sanitaire Temp. réservoir ECSIcône d'erreur ou de protection OFF

Icône d'horaire hebdomadaireEau chaude sanitaireLe mode Antigel est activéLe mode Dégivrage est activéIcône de réseau intelligentRéseau intelligent Électricité gratuite La pompei est activée Électricité de vallée Électricité de pointe Source de chaleur supplémentaireSource de chaleursupplémentaireSource de chaleur du tuyau électrique Temp. ambiante souhaitéeVous pouvez utiliser les pages d’accueil pour lire et modifier les paramètres destinés à une utilisation quotidienne. Ce que vous pouvez voir et faire sur les pages d’accueil est décrit, le cas échéant. Selon la configuration du système, les pages d'accueil suivantes peuvent être possibles: Température ambiante souhaitée (ROOM) Température débit d'eau souhaitée (MAIN) Température réelle du réservoir ECS (TANK) ECS = eau chaude sanitaire page d’accueil 1: Toutes les images du manuel sont utilisées pour expliquer, les pages réelles sur l'écran peuvent être un peu différentes. REMARQUE page d’accueil 2: configuration du système 2 Si la TEMP. DÉBIT D'EAU est réglée sur NON et la TEMP. AMBIANTE est réglée sur OUI (voir «POUR RÉPARATEUR» > «REGLAGE TYPE TEMP.» dans «Manuel d'installation et d'utilisation»). Le système a la fonction du chauffage au sol et de l’eau chaude sanitaire, et la page d’accueil 2 apparaîtra: Le contrôleur filaire doit être installé dans la salle de chauffage au sol pour vérifier la température ambiante. REMARQUE SV1 FFHL1FHL2.F..HLn

Si la TEMP. DÉBIT D'EAU est réglée sur OUI et la TEMP. AMBIANTE est réglée sur NON (voir «POUR RÉPARATEUR» > «REGLAGE TYPE TEMP.» dans «Manuel d'installation et d'utilisation»). Le système a la fonction du chauffage au sol et de l’eau sanitaire, et la page d’accueil 1 apparaîtra: configuration du système 1 SV1

FHL1FHL2...FHLn Température débit d'eau souhaitée Température ambiante souhaitée

3 UTILISATION DES PAGES D'ACCUEIL

Lorsque vous allumez le contrôleur filaire, le système entrera dans la page de sélection de la langue. Vous pouvez choisir votre langue préférée, puis appuyez sur OK pour accéder aux pages d'accueil. Si vous n'appuyez pas sur OK dans les 60 secondes, le système entrera dans la langue actuellement sélectionnée.

OKpage d’accueil 3: Si le MODE ECS est réglée sur NON (voir « POUR RÉPARATEUR » > « REGLAGE MODE ECS» dans « Manuel d'installation et d'utilisation», est si la TEMP. DÉBIT D'EAU et la TEMP. AMBIANTE sont réglées sur OUI (voir « POUR RÉPARATEUR » > « REGLAGE TYPE TEMP. » dans « Manuel d'installation et d'utilisation »). il y aura la page principale et la page supplémentaire. Le système a la fonction du chauffage au sol et du chauffage de l'espace pour le ventilo-convecteur, et la page d’accueil 3 apparaîtra: configuration du système 3 Page principale Page supplémentaire page d’accueil 4: SV2

FHL1FHL2...FHLn FCU1FCU2...FCUn SV1 configuration du système 4 Si le THERMOSTAT AMBI est défini sur DOUBLE ZONE ou DOUBLE ZONE est défini sur OUI, il y aura la page principale et la page supplémentaire. Le système a la fonction de refroidissement au sol, de refroidissement de l'espace pour le ventilo-convecteur et de l’eau chaude sanitaire, et la page d’accueil 4 apparaîtra: Page principale Page supplémentaire

RT1 RT2 RT = Thermostat d'ambiance Zone 1 température débit d'eau souhaitée Zone 2 température ambiante souhaitée Zone 1 température débit d'eau souhaitée Température réelle du réservoir ECS Zone 2 température débit d'eau souhaitée SV2

Vous pouvez utiliser la structure du menu pour lire et configurer des paramètres qui ne sont PAS destinés à une utilisation quotidienne. Ce que vous pouvez voir et faire dans la structure du menu est décrit, le cas échéant. Pour un aperçu de la structure du menu, voir « 7 Structure du menu: Aperçu ».

4.2 Pour aller à la structure du menu

À partir d’une page d’accueil, appuyez sur « MENU ». Résultat: la structure du menu apparaît:

4.3 Pour naviguer dans la structure

du menu 8WLOLVH]©źª©ŸªSRXUIDLUHGpILOHU

5.1 Déverrouillage de l'écran

5 UTILISATION DE BASE

Si l'icône est sur l'écran, le contrôleur est verrouillé. La page suivante est affichée: Appuyez sur n’importe quelle touche, l’icône clignotera. Appuyez longuement sur la touche « UNLOCK ». L'icône disparaîtra, et l'interface peut être contrôlée. L’interface sera verrouillée en l’absence de l'opération pendant une longue période (environ 120 secondes: la durée peut être définie par l’interface, voir « 6.7 INFORMATIONS DE SERVICE ».) Si l’interface est déverrouillée, appuyez longuement sur «unlock» pour verrouiller l’interface. UNLOCK UNLOCK

5.2 Commandes MARCHE/ARRÊT

Utilisez l'interface pour allumer ou éteindre l'unité pour le chauffage ou le refroidissement de l'espace. Le MARCHE/ARRÊT de l'unité peut être contrôlé par l'interface si le THERMOSTAT AMBI est sur NON. (voir « RÉGLAGE THERMOSTAT AMBI » dans le « Manuel d'installation et d'utilisation »)

$SSX\H]VXU©Żª©ŸªVXUODSDJHGDFFXHLOOH

curseur noir apparaîtra: Appuyez longuement sur UNLOCK Appuyez longuement sur UNLOCK

1) Lorsque le curseur est sur la température du côté

du mode de fonctionnement de l'espace (y compris le mode chaud , le mode froid et le mode auto ), appuyez sur la touche «ON/OFF» pour activer/désactiver le chauffage ou le refroidissement de l'espace.

REGLAGE WLAN VUE SNd’installation et d’utilisation »). Le thermostat d'ambiance du ② Le thermostat d'ambiance est RÉGLÉ sur DOUBLE ZONE (voir « RÉGLAGE THERMOSTAT AMBI » dans « Manuel Utilisez le thermostat d'ambiance pour allumer ou éteindre l'unité pour le chauffage ou le refroidissement de l'espace. ① Le thermostat d'ambiance n'est pas RÉGLÉ sur NON (voir « RÉGLAGE THERMOSTAT AMBI » dans « Manuel d'installation et d'utilisation »). L'unité de chauffage ou de CONFIRMER

Si le TYPE TEMP. est défini sur TEMP.AMBI, les pages suivantes s'afficheront: Si le TYPE ECS est défini sur NON, les pages suivantes s'afficheront: Mode froid ou chaud désactivé. Activer le mode par thermostat ambiance. CONFIRMER

refroidissement de l'espace est allumée ou éteinte par le thermostat d'ambiance, appuyez sur ON/OFF sur l'interface, la page suivante s'affichera: ventilo-convecteur est désactivé, le thermostat d'ambiance du chauffage au sol est activé et l'unité est en marche, mais l'affichage est OFF. La page suivante est affichée:2) Lorsque le curseur est sur la température du mode ECS. Appuyez sur la touche « ON/OFF » pour activer/désactiver le mode ECS. Si le mode de fonctionnement de l'espace est ON, alors les pages suivantes s'afficheront: Utilisez l'interface pour allumer ou éteindre l'unité pour ECS. $SSX\H]VXU©Źª©źªVXUODSDJHGDFFXHLOOHFXUVHXU noir apparaîtra:

5.3 Réglage de la température

Si le mode de fonctionnement de l'espace est OFF, alors les pages suivantes s'afficheront:Allez dans « MENU » > « MODE FONCT. ». Si vous appuyez sur une touche pour sélectionner ou ajuster, la page apparaîtra:

5.4 Réglage du mode de

fonctionnement de l'espace Réglage du mode de fonctionnement de l'espace par l'interfaceAllez dans « MENU » > « MODE FONCT. ». Appuyez sur « OK », la page suivante apparaîtra:Il y a trois modes à sélectionner, dont les modes &+$8')52,'HW$8728WLOLVH]©Żª©ŹªSRXUfaire défiler, et appuyez sur « OK » pour sélectionner.Même si vous n’appuyez pas sur la touche OK et ne quittez pas la page en appuyant sur la touche BACK, le mode sera toujours actif si le curseur a été déplacé vers le mode de fonctionnement.S'il n'y a que le mode CHAUD (FROID), la page suivante apparaîtra:Le mode de fonctionnement ne peut pas être changé.Si voussélectionnez…Ensuite, le mode de fonctionnement de l'espace est…Toujours en mode chauffageCHAUDToujours en mode refroidissementFROID AUTO Modifié automatiquement par le logiciel en fonction de la température extérieure (et en fonction des paramètres d'installation de la température intérieure), ainsi que des restrictions mensuelles sont prises en compte.Remarque: La commutation automatique n'est possible que sous certaines conditions.Voir « POUR RÉPARATEUR » > « RÉGL. MODE AUTO » dans le « Manuel d’installation et d’utilisation ». Réglez le mode de fonctionnement de l’espace à l’aide du thermostat d'ambiance, voir « THERMOSTAT AMBI » dans le « Manuel d’installation et d’utilisation ».

6.1 Mode de fonctionnement

6 OPÉRATION Voir « 5.4 Réglage du mode de fonctionnement de l'espace »

6.2 Température préréglée

TEMPÉRATUER PRÉRÉG comprend 3 éléments: TEMP. PRÉRÉG\RÉGL. TEMP. MÉTÉO\MODE ECO.

6.2.1 TEMP. PRÉRÉGLÉE

La fonction TEMP. PRÉRÉG est utilisée pour régler différentes températures sur différentes heures lorsque le mode chaud ou le mode froid est activé. TEMP. PRÉRÉG = TEMPÉRATURE PRÉRÉGLÉE La fonction TEMP. PRÉRÉG sera désactivée dans ces conditions. 1) Le mode AUTO est en cours d'exécution. 2) MINUTEUR ou HORAIRE HEBDO est en cours d'exécution. Allez dans « MENU » > « TEMPÉRATURE PRÉRÉG » > « TEMP PRÉRÉG ». Appuyez sur « OK ». La page suivante apparaîtra.Réglage mode fonction:MODE FONCTION FROI AUTO

CHAU CONFIRM Mode fonctionréglé seul en mode chaud : MODE FONCTION CHAU CONFIRM Mode fonction régléseul en mode froid : MODE FONCTIONCONFIRM

Mode froid/chaud contrôlé parthermostat ambiance.Ajuster le mode fonctionnementpan thermostat ambiance.CONFIRM8WLOLVH]©Żª©Źª©źª©ŸªSRXUIDLUHGpILOHUHW XWLOLVH]©źª©ŸªSRXUUpJOHUOKHXUHHWOD température. /RUVTXHOHFXUVHXUHVWVXU©ŶªFRPPHSDJHVXLYDQWH Lorsque le mode de fonctionnement de l’espace est modifié, la fonction TEMP. PRÉRÉG est automatiquement désactivée. La fonction TEMP. PRÉRÉG peut être utilisée en mode chaud ou en mode froid. Mais si le mode de fonctionnement est modifié, la fonction TEMP. PRÉRÉG doit être réinitialisée. La température préréglée actuelle n'est pas valide lorsque l'unité est éteinte. La température préréglée suivante prendra effet lorsque l'unité se rallumera. INFORMATION

La fonction RÉGL. TEMP. MÉTÉO sert à prérégler la température de débit d'eau souhaitée en fonction de la température de l'air extérieur. Pendant la saison chaude, le chauffage est réduit. Pour économiser de l'énergie, le réglage de la température météo peut diminuer la température de débit d'eau souhaitée lorsque la température de l'air extérieur a augmenté en mode chauffage. Allez dans « MENU » > « TEMPÉRATURE PRÉRÉG » > « RÉGL. TEMP. MÉTÉO ». Appuyez sur « OK ». La page suivante apparaîtra.

VRXVDSSX\H]VXU©2.ªHW©ŶªGHYLHQW©ª

Le minuteur 1 est sélectionné. Vous appuyez à nouveau sur « OK » et « » devient ©Ŷª/HPLQXWHXUQHVWSDVVpOHFWLRQQp Par exemple: il est maintenant 8h00 et la température est de 30 °C. Nous définissons le TEMP. PRÉRÉG comme tableau suivant. La page suivante apparaîtra:

TEMP. Lorsque la double zone est activée, la fonction TEMP. PRÉRÉG ne fonctionne que pour la zone 1. 8WLOLVH]©Żª©Źª©źª©ŸªSRXUIDLUHGpILOHUHW XWLOLVH]©źª©ŸªSRXUUpJOHUOKHXUHHWODWHPSpUDWXUH Six périodes et six températures peuvent être réglées.

N° HEUR TEMP. SÉLECT

RÉG. PRÉRÉGLÉERÉGL. TEMP. MÉTÉO a quatre types de courbes: 1. la courbe du réglage de température élevée pour le chauffage; 2. la courbe du réglage de température basse pour le chauffage;

3. la courbe du réglage de température élevée

pour le refroidissement; 4. la courbe du réglage de température basse pour le refroidissement. Il a uniquement la courbe du réglage de température élevée pour le chauffage, si la température élevée est définie pour le chauffage. Il a uniquement la courbe du réglage de température basse pour le chauffage, si la température basse est définie pour le chauffage. Il a uniquement la courbe du réglage de température élevée pour le refroidissement, si la température élevée est définie pour le refroidissement. Il a uniquement la courbe du réglage de température basse pour le refroidissement, si la température basse est définie pour le refroidissement. Voir « POUR RÉPARATEUR » > « RÉGL. MODE FROID » et « RÉGL. MODE CHAUD » dans le « Manuel d’installation et d’utilisation ». La température souhaitée (T1S) ne peut pas être ajustée lorsque la courbe de température est réglée sur ON. INFORMATION

Si vous souhaitez utiliser le mode chaud dans la zone 1, sélectionnez «ZONE1 H-MODE BAS TEMP». Si vous souhaitez utiliser le mode froid dans la zone 1, sélectionnez «ZONE1 C-MODE BAS TEMP». Si vous sélectionnez « ON », la page suivante apparaîtra: CONFIRM 8WLOLVH]©Żª©ŹªSRXUIDLUHGpILOHU$SSX\H]VXU « OK » pour sélectionner. Si le RÉGL. TEMP. MÉTÉO est activé, la température désirée ne peut pas être ajustée sur l'interface. $SSX\H]VXU©źª©ŸªSRXUDMXVWHUODWHPSpUDWXUH sur la page d'accueil. La page suivante apparaîtra: Déplacez le curseur sur « NON », appuyez sur « OK » pour revenir à la page d'accueil, déplacez le curseur sur « OUI », appuyez sur « OK » pour réinitialiser le RÉGL. TEMP. MÉTÉO.

Le MODE ECO sert à économiser de l'énergie. Allez dans « MENU » > « TEMPÉRATURE PRÉRÉG » > « MODE ECO ». Appuyez sur « OK ». La page suivante apparaîtra: Appuyez sur ON/OFF. La page suivante apparaîtra: ZONE1 C-MODE BAS TEMP. ZONE1 H-MODE BAS TEMP. ZONE2 C-MODE BAS TEMP. ZONE2 H-MODE BAS TEMP. OFF OFF OFF OFF ON/OFF ON/OFF

Fonction régl. temp. météo activée. `Voulez-vous la désactiver?

MINUTEUR ECO DÉMARRER FIN 8WLOLVH]©Żª©ŹªSRXUIDLUHGpILOHU$SSX\H]VXU©2.ª pour sélectionner. La page suivante apparaîtra: Utilisez « ON/OFF » pour activer ou désactiver et XWLOLVH]©źª©ŸªSRXUIDLUHGpILOHr. Lorsque le curseur est sur « DÉBUT » ou « FIN », vous SRXYH]XWLOLVHU©Żª©Źª©źª©ŸªSRXUIDLUH GpILOHUHWXWLOLVH]©źª©ŸªSRXUDMXVWHUOKHXUH RÉG MODE ECO a deux types de courbes:

1. la courbe du réglage de température élevée

pour le chauffage; 2. la courbe de réglage de température basse pour le chauffage, Il a uniquement la courbe du réglage de température élevée pour le chauffage, si la température élevée est définie pour le chauffage. Il a uniquement la courbe du réglage de température basse pour le chauffage, si la température basse est définie pour le chauffage. Voir « POUR RÉPARATEUR » > « RÉGL. MODE CHAUD » dans le « Manuel d’installation et d’utilisation ». La température souhaitée (T1S) ne peut pas être ajustée lorsque le mode ECO est sur ON. Vous pouvez sélectionner le réglage de température basse ou élevée pour le chauffage. Voir le « Tableau 1 ~ 2 ». Si MODE ECO est sur ON et MINUT ECO est sur OFF, l’unité fonctionne en mode ECO tout le temps. Si MODE ECO est sur ON et MINUT ECO est sur ON, l’unité fonctionne en mode ECO en fonction de l'heure de début et de l'heure de fin. INFORMATION

6.3 Eau Chaude Sanitaire (ECS)

Le mode ECS se compose généralement des éléments suivants:

La fonction DÉSINFECT sert à tuer les légionelles. En désinfectant, la température du réservoir atteindra 65~70

forcément. La température de désinfection est réglée dans POUR RÉPARATEUR. Voir « POUR

RÉPARATEUR » > « MODE ECS » > « DÉSINFECT »

dans le « Manuel d'installation et d'utilisation ». Allez dans « MENU » > « EAU CHDE SANITAIRE » > « DÉSINFECT ». Appuyez sur « OK ». La page suivante apparaîtra:

ON/OFF ON/OFF 8WLOLVH]©Żª©Źª©źª©ŸªSRXUIDLUHGpILOHUHW XWLOLVH]©źª©ŸªSRXUDMXVWHUOHVSDUDPqWUHVORUV du réglage « JOUR FONCT » et « DÉBUT ». Si JOUR FONCT est réglé sur VENDREDI et que DÉBUT est réglé sur 23h00, la fonction de désinfection sera active le vendredi à 23h00. Si la fonction de désinfection est en cours d'exécution, la page suivante apparaîtra: OFF RÉCHAU RÉSV POMPE ECS

La fonction ECS RAPIDE sert à forcer le système à fonctionner en mode ECS. La pompe à chaleur et le réchauffeur d'appoint ou le réchauffeur supplémentaire fonctionneront ensemble pour le mode ECS et la température souhaitée pour ECS passera à 60

Allez dans « MENU » > « EAU CHDE SANITAIRE » > « ECS RAPIDE ». Appuyez sur « OK ». Si ÉTAT ACTUEL est sur OFF, ECS RAPIDE n'est pas valide; si ÉTAT ACTUEL est sur ON, la fonction ECS RAPIDE est effective. La fonction ECS RAPIDE est effective une fois. INFORMATION

Utilisez la touche « ON/OFF » pour sélectionner ON ou OFF. Utilisez « ON/OFF » pour sélectionner ON ou OFF. Utilisez « BACK » pour sortir.

La fonction de réchauffeur du réservoir sert à forcer le réchauffeur du réservoir à chauffer l'eau du réservoir. Dans la même situation, le refroidissement ou le chauffage est nécessaire et le système de pompe à chaleur fonctionne pour le refroidissement ou le chauffage, mais il existe toujours une demande pour l'eau chaude. De plus, même en cas de défaillance du système de pompe à chaleur, RÉCHAU RÉSV peut être utilisé pour chauffer de l'eau dans le réservoir. Allez dans « MENU » > « EAU CHDE SANITAIRE » > « RÉCHAU RÉSV ». Appuyez sur « OK ».

La fonction POMPE ECS sert à renvoyer l’eau du réseau d’eau. Allez dans « MENU » > « EAU CHDE SANITAIRE » > « POMPE ECS ». Appuyez sur « OK ». La page suivante apparaîtra: Si RÉCHAU RÉSV est effectif, la page suivante apparaîtra: Si ÉTAT ACTUEL est sur OFF, RÉCHAU RÉSV n'est pas valide. Si T5 (capteur du réservoir) est défectueux, le réchauffeur du réservoir ne peut pas fonctionner. INFORMATION

ON/OFF ON/OFF RÉCHAU RÉSV POMPE ECS OFF ÉTAT ACTUEL ÉTAT ACTUEL ÉTAT ACTUEL ÉTAT ACTUEL EAU CHAUDE SANITAIRE(ECS) DÉS -INFECT ECS RAPI RÉCHAU RÉSV POMPE ECS EAU CHAUDE SANITAIRE(ECS) DÉS -INFECT ECS RAPI EAU CHAUDE SANITAIRE(ECS) DÉS -INFECT ECS RAPI EAU CHAUDE SANITAIRE(ECS) DÉS -INFECT ECS RAPI8WLOLVH]©Żª©Źª©źª©ŸªSRXUIDLUHGpILOHUHW XWLOLVH]©źª©ŸªSRXUDMXVWHUOHVSDUDPqWUHV Par exemple: vous avez défini le paramètre relatif à la POMPE ECS (voir « POUR RÉPARATEUR » > « RÉGL. MODE ECS » dans le « Manuel d'installation et d'utilisation »). DURÉE FONC POMPE est de 30 minutes. Réglez comme suit:

OFF La POMPE fonctionnera comme suit: POMPE N° N° RÉCHAU RÉSV POMPE ECS N° N° RÉCHAU RÉSV POMPE ECS 'pSODFH]OHFXUVHXUVXU©ŶªDSSX\H]VXU©2.ªSRXU sélectionner ou désélectionner.

Le contenu du menu HORAIRE est comme suit:

Minuteur1 inutile. L' heure début identique à l' heure fin. Si la fonction Horaire hebdomadaire est activée, le minuteur est désactivé, le réglage le plus récent prendra effet. Si le Minuteur est activé, s'affiche sur la page d'accueil. 8WLOLVH]©Żª©Źª©źª©ŸªSRXUIDLUHGpILOHU HWXWLOLVH]©źª©ŸªSRXUUpJOHUOKHXUHOHPRGH et la température. 'pSODFH]OHFXUVHXUVXU©ŶªDSSX\H]VXU©2.ª pour sélectionner ou désélectionner. ( le minuteur est sélectionné. le minuteur est désélectionné). Six minuteurs peuvent être définis. Si vous souhaitez annuler le MINUT, déplacez le curseur sur « », appuyez sur « OK », devient , et le minuteur n'est pas valide. Si vous définissez l'heure de début plus tard que l'heure de fin ou si la température est hors de limite du mode, la page suivante apparaîtra:

EAU CHAUDE SANITAIRE(ECS) DÉS -INFECT ECS RAPI CHAU CHAU CHAU DÉMAR TEMP. HORAIRE HEBDO VÉRIF. HORAIRE ANNUL MINUT CHAU CHAU CHAU HORAIRE HEBDO VÉRIF. HORAIRE ANNUL MINUT8WLOLVH]©Żª©Źª©źª©ŸªSRXUIDLUHGpILOHUHW régler l'heure, le mode et la température. Des minuteurs peuvent être réglés, y compris l'heure de début et l'heure de fin, le mode et la température. Les modes sont les modes de chauffage, de refroidissement et ECS. La méthode de réglage signifie le réglage du minuteur. L'heure de fin doit être postérieure à l'heure de début. Sinon, il indiquera que le Minuteur ne fonctionne pas. Exemple: Six minuteurs sont définis comme suit:

N° DÉBUT FIN MODE TEMP

ECS CHAUD FROID CHAUD FROID ECS L'unité fonctionnera comme suit: Le contrôleur fonctionne à l'heure suivante: Si l'heure de début est identique à l'heure de fin dans un même minuteur, celui-ci est invalide. INFORMATION

6.4.2 Horaire hebdomadaire

Si la fonction Minuteur est activée et la fonction Horaire hebdomadaire est désactivé, le réglage le plus récent prendra effet. Si le HORAIRE HEBDO est activé, s'affiche sur la page d'accueil. Allez dans « MENU » > « HORAIRE » > « HORAIRE HEBDO ». Appuyez sur « OK ». La page suivante apparaîtra:

Sélectionnez d'abord les jours de la semaine que vous souhaitez programmer. 8WLOLVH]©Żª©ŹªSRXUIDLUHGpILOHU$SSX\H]VXU « OK » pour sélectionner ou désélectionner le jour. « » signifie que le jour est sélectionné, « LUN » signifie que le jour n'est pas sélectionné. LUN Nous devons définir au moins deux jours lorsque nous voulons activer la fonction HORAIRE HEBDO. INFORMATION

8WLOLVH]©ŻªRX©ŹªSRXU5e*/(5SXLVDSSX\H] sur « ENTRE ». Le lundi au vendredi sont choisis pour être programmés et ils ont le même horaire. La page suivante apparaîtra: LUN. MAR. MER. JEU. VEN. SAM. DIM. ANNULENTRER VEN. ANNUL

FIN MODE TEMP. CHAU CHAU CHAU HORAIRE ECS CHAUD FROID CHAUD ECS FROID HEURE Action du contrôleur MODE ECS sur ON MODE ECS sur OFF MODE CHAUD sur ON MODE CHAUD sur OFF MODE FROID sur ON MODE FROID sur OFF MODE CHAUD sur ON MODE FROID sur ON et MODE FROID sur OFF MODE ECS sur ON et MODE FROID sur OFF MODE ECS sur OFF HORAIRE HEBDO VÉRIF. HORAIRE ANNUL MINUT HORAIRE HEBDO VÉRIF. HORAIRE ANNUL MINUT HORAIRE HEBDO VÉRIF. HORAIRE ANNUL MINUT DÉMAR HORAIRE HEBDO VÉRIF. HORAIRE ANNUL MINUT8WLOLVH]©Żª©Źª©źª©ŸªSRXUGpSODFHUOH curseur sur « OUI », appuyez sur « OK » pour annuler le minuteur. Si vous voulez quitter ANNULER MINUTEUR, appuyez sur « BACK ».

MINUT et HORAIRE HEBDO ont la même priorité. Le réglage le plus récent prendra effet. Le TEMP. PRÉRÉG devient invalide lorsque MINUT ou HORAIRE HEBDO est défini comme valide. Le RÉGL. TEMP. MÉTÉO n'est pas affecté par le réglage de MINUT ou HORAIRE HEBDO. TEMP. PRÉRÉG et RÉGL. TEMP. MÉTÉO ont la même priorité. Le réglage le plus récent prendra effet. INFORMATION

Le contenu du menu OPTIONS est comme suit:

Vous devez réinitialiser MINUT/HORAIRE HEBDO si vous changez TEMP. DÉBIT EAU à TEMP. AMBI ou si vous changez TEMP. AMBI à TEMP. DÉBIT EAU. MINUT ou HORAIRE HEBDO est invalide si THERMOSTAT AMBI est activé. INFORMATION

La vérification de l'horaire peut vérifier uniquement l'horaire hebdomadaire. Allez dans « MENU » > « HORAIRE » > « VÉRIF. HORAIRE ». Appuyez sur « OK ». La page suivante apparaîtra:

6.4.3 Vérification de l'horaire

LUN T1 CHAUD T6 CHAUD T5 CHAUD T4 CHAUD T3 CHAUD T2 CHAUD $SSX\H]VXU©źª©ŸªOHPLQXWHXUGXOXQGLDX dimanche apparaîtra: Allez dans « MENU » > « HORAIRE » > « ANNULER MINUTEUR ». Appuyez sur « OK ». La page suivante apparaîtra:

6.4.4 ANNULER MINUTEUR

Si MINUT ou HORAIRE HEBDO est activé, l'icône du minuteur « » ou l'icône de l'horaire hebdomadaire « » s'affichera sur la page d'accueil.

NON OUI Si MINUT ou HORAIRE HEBDO est annulé, l'icône « » ou « » disparaîtra sur la page d'accueil.

HORAIRE HEBDO VÉRIF. HORAIRE ANNUL MINUT Le mode ECO a la priorité la plus haute, le mode MINUT ou HORAIRE HEBDO a la deuxième priorité et le mode TEMP. PRÉRÉG ou RÉGL. TEMP. MÉTÉO a la priorité la plus basse. Le mode TEMP. PRÉRÉG ou RÉGL. TEMP. MÉTÉO devient invalide lorsque ECO est défini comme valide. Nous devons régler à nouveau TEMP. PRÉRÉG ou RÉGL. TEMP. MÉTÉO lorsque ECO est défini comme invalide. MINUT ou HORAIRE HEBDO est invalide lorsque ECO est valide. MINUT ou HORAIRE HEBDO est activé lorsque ECO ne fonctionne pas. Pour tous les éléments de réglage du temps (TEMP. PRÉRÉG, ECO, DÉSINFECT, POMPE

ECS, MINUT, HORAIRE HEBDO,MODE

SILENC, VAC. MAISON), ON/OFF de la fonction correspondante peut être activée de l'heure de début à l'heure de fin.6.5.2 Vacances Parti 9RXVSRXYH]XWLOLVH]©źª©ŸªSRXUVpOHFWLRQQHUOH niveau 1 ou le niveau 2. Appuyez sur « OK ». Si le MINUT silencieux est sélectionnée, appuyez sur « OK » pour entrer, et la page suivante apparaîtra.

6.5.1 Mode Silencieux

Le MODE SILENC sert à diminuer le son de l’unité. Cependant, cela réduit également la capacité de chauffage/refroidissement du système. Il existe deux niveaux de mode silencieux. Le niveau 2 est plus silencieux que le niveau 1, mais la capacité de chauffage ou de refroidissement est également moins efficace. Il existe deux méthodes pour utiliser le mode silencieux:

1) mode silencieux en tout temps;

2) mode silencieux en fonction du minuteur.

Allez à la page d'accueil pour vérifier si le mode silencieux est activé. Si le mode silencieux est activé, s'affichera sur la page d'accueil. Allez dans « MENU » > « OPTIONS » > « MODE SILENC ». Appuyez sur « OK ». La page suivante apparaîtra: NIVEAU1 NIVEAU2 Utilisez « ON/OFF » pour sélectionner ON ou OFF. Description: Si ÉTAT ACTUEL est sur OFF, MODE SILENC n'est pas valide. Lorsque vous sélectionnez NIVEAU SILEN et que vous

DSSX\H]VXU©2.ªRXVXU©ŹªODSDJHVXLYDQWH

apparaîtra: Il y a deux minuteurs pour le réglage. Déplacez le FXUVHXUVXU©ŶªDSSX\H]VXU©2.ªSRXUVpOHFWLRQQHU ou désélectionner. Si les deux minuteurs ne sont pas sélectionnés, le mode silencieux fonctionnera à tout moment. Sinon, il fonctionnera selon le temps défini. Si le mode Vac. Parti est activé, s'affiche sur la page d'accueil. La fonction de Vac. parti sert à éviter le gel en hiver si vous partez en vacances et de remettre l’unité en fonctionnement normal avant la fin des vacances. Allez dans « MENU » > « OPTIONS » > « VAC. PARTI ». Appuyez sur « OK ». La page suivante apparaîtra: OFF

JUSQ 00-00-2000 00-00-2000 OPTIONS Exemple d'utilisation: Vous partez en hiver. La date du jour est le 31 jan. 2018, deux jours plus tard, le 2 fev. 2018, il s'agit de la date du début des vacances. Si vous êtes dans la situation suivante: En 2 jours, vous partez 2 semaines en hiver. Vous voulez empêcher votre maison de geler en économisant de l'énergie. OFF 22:00 07:00 OFF MINUT1

6.5.4 Réchauffeur Supplémentaire

Ensuite, vous pouvez faire ce qui suit:

1) Configurez les paramètres suivants du mode Vac. Parti:

2) Activez le mode vacances.

Allez dans « MENU » > « OPTIONS » > « VAC. PARTI ». Appuyez sur « OK ». Utilisez « ON/OFF » pour sélectionner « OFF » ou « ON » HWXWLOLVH]©Żª©Źª©źª©ŸªSRXUIDLUHGpILOHUHW ajuster. Réglage Valeur Vac. Parti ON De 2 fév. 2018 Au 16 fév. 2018 Mode de fonctionnement Chauffage désinfection ON OFF 00-00-200000-00-2000ENTREÉTAT ACTUEL

JUSQ MINUT ON/OFF ON/OFF OPTIONS Si le mode ECS en mode Vac. Parti est activé, la désinfection définie par l'utilisateur n'est pas valide. Si le mode Vac. Parti est activé, la minuterie et le horaire hebdo. sont invalides sauf la sortie. Si ÉTAT ACTUEL est sur OFF, VAC. PARTI est sur OFF. Si ÉTAT ACTUEL est sur ON, VAC. PARTI est sur ON. Désinfection de l'unité à 23h00 du dernier jour si la désinfection est activée. En mode Vac. Parti, les courbes liées au climat précédemment définies ne sont pas valides et les courbes prendront automatiquement effet à la fin du mode Vac. Parti. La température préréglée est invalide en mode Vac. Parti, mais la valeur préréglée reste affichée sur la page principale. INFORMATION

La fonction de vacances maison sert à s'écarter des horaires normaux sans avoir à les modifier pendant les vacances à la maison. Pendant vos vacances, vous pouvez utiliser le mode vacances pour s'écarter de vos horaires normaux sans avoir à les modifier. Si le mode Vac. Maison est activé, s'affiche sur la page d'accueil. Allez dans « MENU » > « OPTIONS » > « VAC. MAISON ». Appuyez sur « OK ». La page suivante apparaîtra: Avant et après vos vacances Vos horaires normaux seront utilisés. Pendant vos vacances Les paramètres de vacances configurés seront utilisés. Période Ensuite... Utilisez « ON/OFF » pour sélectionner « OFF » ou ©21ªHWXWLOLVH]©Żª©Źª©źª©ŸªSRXUIDLUH défiler et ajuster. Si ÉTAT ACTUEL est sur OFF, VAC. MAISON est sur OFF. Si ÉTAT ACTUEL est sur ON, VAC. MAISON est sur ON. 8WLOLVH]©źª©ŸªSRXUDMXVWHUODGDWH Avant et après vos vacances, votre horaire habituel sera utilisé. Pendant vos vacances, vous économisez de l'énergie et empêchez votre maison de geler. INFORMATION

La fonction RÉCHAU. SUPPL sert à forcer le réchauffeur supplémentaire. Allez dans « MENU » > « OPTIONS » > « RÉCHAU. SUPPL ». Appuyer sur « OK ». Si IBH et AHS sont définis comme invalides par le commutateur DIP situé sur la carte de commande principale du module hydraulique, la page suivante apparaîtra: Si IBH et AHS sont définis comme valides par le commutateur DIP situé sur la carte de commande principale du module hydraulique, la page suivante apparaîtra: OPTIONS ON/OFF ON/OFF OPTIONS ONRÉCHAU SUPPLÉM. IBH = Réchauffeur supplémentaire de l'unité intérieure. AHS = Source de chauffage supplémentaire. VACANCE PART VACANCE MAIS RÉCHAU SAUVE MODE SILENC VACANCE PART VACANCE MAIS RÉCHAU SAUVE MODE SILENC VACANCE PART VACANCE MAIS RÉCHAU SAUVE MODE SILENC Vous devez quitter Vac. Parti ou Vac. Maison si vous modifiez le mode de fonctionnement de l'unité.6.6 Verrou Enfant Utilisez « ON/OFF » pour sélectionner « OFF » ou « ON ». Si le mode de fonctionnement est le mode automatique lors du chauffage ou refroidissement de l'espace, la fonction de réchauffeur supplémentaire ne peut pas être sélectionnée. La fonction RÉCHAU. SUPPL n'est pas valide si seul le MODE CHAUD AMBI est activé. INFORMATION

La fonction de VER ENFANT sert à empêcher l'opération erronée des enfants. Le réglage du mode et le réglage de la température peuvent être verrouillés ou déverrouillés à l’aide de la fonction VER ENFANT. Allez dans « MENU » > « VER ENFANT ». La page est affichée: 8WLOLVH]©źª©ŸªSRXUIDLUHGpILOHUHW©212))ª pour sélectionner LOCK ou UNLOCK. ENTRE

VER ENFANT AJUSTE Saisissez le mot de passe correct, et la page suivante apparaîtra:

Le contenu du menu d’informations de service est comme suit:

6.7.1 À propos des informations de service

6.7.2 Comment accéder au menu

d'informations de service Allez dans « MENU » > « INFORMATION SERVICE ». Appuyez sur « OK ». La page suivante apparaîtra: Saisir le mot de passe : La température froid/chaud ne peut pas être réglée lorsque RÉGL. TEMP. FROID/CHAUD est verrouillé. Si vous voulez régler la température froid/chaud lorsque la température froid/chaud est verrouillée, la page suivante apparaîtra:

NON OUI CONFIRM Fonction régl. température ECS verrouillée. Déverrouiller?

NON OUI CONFIRM Fonction ON/OFF mode ECS verrouillée. Déverrouiller?

NON OUI CONFIRM Le mode ECS ne peut pas être activé ou désactivé lorsque le MODE ECS ON/OFF est verrouillé. Si vous souhaitez activer ou désactiver le mode ECS lorsque le MODE ECS ON/OFF est verrouillé, la page suivante apparaîtra: La température ECS ne peut pas être ajustée lorsque RÉGL. TEMP. ECS est verrouillé. Si vous souhaitez régler la température ECS lorsque RÉGL. TEMP. ECS est verrouillé, la page suivante apparaîtra: Le mode froid/chaud ne peut pas être activé ou désactivé lorsque le mode FROID/CHAUD ON/OFF est verrouillé. Si vous souhaitez activer ou désactiver le mode froid/chaud lorsque le mode FROID/CHAUD ON/OFF est verrouillé, la page suivante apparaîtra: Fonction régl. températ. froid/ chaud verrouillée. Déverrouiller? Fonct. ON/OFF mode froid/chaud verrouillée. Déverrouiller?#00 Le code d'erreur est utilisé pour indiquer le moment où le défaut ou la protection survient et pour montrer la signification du code d'erreur. La fonction de paramètre sert à afficher le paramètre principal. Il y a deux pages pour afficher le paramètre: L'appel de service peut afficher le numéro de téléphone ou le numéro de portable du service. L'installateur peut entrer le numéro de téléphone. Voir « POUR RÉPARATEUR ». AFFICH

N ° TÉL 0000000000000

N ° MOBILE 0000000000000 CODE ERREU PARAMÈTRE APEL SERVICE INFORMATION SERVICE Appuyez sur OK, et la page apparaîtra: appuyez sur OK pour afficher la signification du code d'erreur: E2 err. communication entre contrôleur et unité intér. Contacter votre revendeur. CONFIRM

6.8 Paramètre de fonctionnement

Ce menu est destiné à l'installateur ou au technicien de maintenance pour examiner le paramètre de fonctionnement. Sur la page d'accueil, allez dans « MENU » > « PARAMÈTRE FONCT. ». Appuyer sur « OK ». Il y a six pages pour le paramètre de fonctionnement comme suit. 8WLOLVH]©źª©ŸªSRXUIDLUHGpILOHU

2/2 1/2 Un total de huit codes d'erreur peut être enregistré. INFORMATION

14:10 14:00 13:50 13:20 #00 #00 #00 #00 14:10 14:00 13:50 13:20 #00 #00 #00 #00POUR RÉPARATEUR est destiné à l’installateur ou au technicien de maintenance. Allez dans « MENU » > « POUR RÉPARATEUR ». Appuyez sur « OK ». 1,72m

6.9.1 À propos de Pour RÉPARATEUR

Réglage de la fonction de l'équipement. Réglage des paramètres.

7/9 PARAMETRE FONCTION. #01 TW_I PLAQUE W-TEMP.ENTR ADRESSET2 PLAQ F-TEMP.SORTTW_O PLAQUE W-TEMP.SORT T2B PLAQ F-TEMP.ENTRTh TEMP. ASPIRAT. COMP. Th TEMP. DÉCHARGE COMP. 8/9 PARAMETRE FONCTION. #01 T4 TEMP.AIR EXTÉRIEUADRESSETEMP MODULE TF 55°C 2300kPa01-09-2018V0101-09-2018V01T3 TEMP. ÉCHANGE EXTÉRIEUREP1 PRESSION COMP.LOGICIEL ODULOGICIEL HMI 9/9 Le paramètre de consommation d'énergie est facultatif. Si certains paramètres ne sont pas activés dans le système, le paramètre affichera « -- » La capacité de la pompe à chaleur est seulement pour référence, elle n’est pas utilisée pour évaluer la capacité de l’unité. La précision du capteur est de ± 1 °C. Les paramètres de débit sont calculés en fonction des paramètres de fonctionnement de la pompe, la déviation est différente à différents débits, le maximum de déviation est de 15%.Pour cette raison, la protection par mot de passe est nécessaire pour empêcher tout accès non autorisé aux paramètres de service.8WLOLVH]©Żª©ŹªSRXUSDVVHUj©28,ªDSSX\H]VXU©2.ªSRXUUHVWDXUHUOHSDUDPqWUH:/$17HUPLQH]l'opération ci-dessus et la configuration sans fil est réinitialisée./HPRGH$3HVWGLVSRQLEOHSRXUODGLVWULEXWLRQVDQVILOF{WpDSSDUHLOPRELOH Scannez le code QR suivant pour installer l'application ³2PQLD6PDUW´Souhaitez-vous réinitialiser :/$1HWGpFRQQH["5HVWDXUH]OHVSDUDPqWUHV:/$1SDULQWHUIDFH$OOH]j©0(18ª!©3$5$0Ê75(:/$1ª!©5(67$83$5$0Ê75(:/$1ª$SSX\H]VXU©2.ªODSDJHVXLYDQWHDSSDUDvWUD8WLOLVH]©Żª©ŹªSRXUSDVVHUj©28,ªDSSX\H]VXU©2.ªSRXUVpOHFWLRQQHUOHPRGH$36pOHFWLRQQH]OHPRGH$3FRUUHVSRQGDQWVXUOHGLVSRVLWLIPRELOHHWSRXUVXLYH]OHVUpJODJHVsuivants en fonction des invites de l'application.Souhaitez-vous activer le rése DOO:/$1HWVRUWLU"$FWLYH]OH:/$1SDULQWHUIDFH$OOH]j©0(18ª!©3$5$0Ê75(6:/$1ª!©02'($3ª$SSX\H]VXU©2.ªODSDJHVXLYDQWHDSSDUDvWUD/HVSDUDPqWUHVGXFRQWU{OHXUILODLUHFRPSUHQQHQW02'($3HW5(67$83$5$0Ê75(:/$1/HFRQWU{OHXUILODLUHUpDOLVHXQFRQWU{OHLQWHOOLJHQWDYHFXQPRGXOHLQWpJUpTXLUHoRLWOHVLJQDOGHFRQWU{OHGHO¶DSSOLFDWLRQ$YDQWGHFRQQHFWHUOH:/$1YpULILH]TXHOHURXWHXUGHYRWUHHQYLURQQHPHQWHVWDFWLIHWDVVXUH]YRXVTXHOHFRQWU{OHXUILODLUHHVWELHQFRQQHFWpDXVLJQDOVDQVILO3HQGDQWOHSURFHVVXVGHGLVWULEXWLRQVDQVILOOLF{QH/&'clignote pour indiquer que le réseau est en cours de GpSORLHPHQW8QHIRLVOHSURFHVVXVWHUPLQpOLF{QHVHUDallumée en permanence.6pOHFWLRQQH]©28,ªHWDSSX\H]VXU©2.ªSRXUTXLWWHU32855e3$5$7(85$SUqVDYRLUTXLWWp32855e3$5$7(85O¶XQLWpV¶pWHLQGUD32855e3$5$7(85HVWGHVWLQpjO¶LQVWDOODWHXURXDXWHFKQLFLHQGHPDLQWHQDQFH,OQ¶HVW3$6SUpYXTXHOHpropriétaire modifie les paramètres dans ce menu./HPRWGHSDVVHHVWGH

&RPPHQWTXLWWHU3RXU5e3$5$7(85 $FWLYHUSDUDPqWUHHWTXLWWHU"121 28, &21),50 32855e3$5$7(85Si vous avez défini tous les paramètres.$SSX\H]VXU©%$&.ªHWODSDJHVXLYDQWHDSSDUDvWUD$-867(

6.10 Guide de configuration du réseau

8QHIRLVHQPRGH$3V¶LOQ¶HVWSDVFRQQHFWpDXWpOpSKRQHPRELOHO¶LF{QH/&'FOLJQRWHUDSHQGDQWPLQXWHVSXLVGLVSDUDvWUD6LOHVWFRQQHFWpDXWpOpSKRQHPRELOHOLF{QHsera affichée en permanence.6.10.3 Ajout des appareils ménagers: (2) Connexion/Inscription Cliquez sur le bouton « + » situé à droite de la page d'accueil, enregistrez votre compte conformément au guide. Veuillez rechercher « 2PQLD6PDUW » dans APP STORE ou GOOGLE PLAY pour installer l'application.

1) Choisissez le modèle de contrôleur filaire, puis allez à

2) Utilisez le contrôleur filaire selon les invites de

3) Attendez que l'appareil ménager se connecte, puis

cliquez sur « Complete ».6.11 VUE SN

4) Une fois l'appareil connecté avec succès, l'icône LCD " " du

contrôleur filaire est allumée en permanence et le climatiseur peut être contrôlé via l'application.

5) Si le processus de distribution sur le réseau a échoué ou si la

connexion mobile nécessite la ré-connexion et le remplacement, utilisez « Réinitialisation d'usine WLAN » sur le contrôleur filaire, puis répétez le processus ci-dessus. HMI NO. 0000C3111000H120F19A264001320000 VUE SN IDU NO. 341140003929C26010005Z ODU NO. 31125300Y1286280400029 VUE SN

Avertissement et dépannage en cas d'échec de réseau Lorsque le produit est connecté au réseau, assurez-vous que le téléphone est aussi proche que possible du produit. Nous ne prenons actuellement en charge que les routeurs de bande 2,4 GHz. Les caractères spéciaux (ponctuation, espaces, etc.) ne sont pas recommandés pour le nom du WLAN. Si le mot de passe du routeur ou du WLAN est modifié, effacez tous les paramètres et réinitialisez l'appareil. Le contenu de l'application peut changer dans les mises à jour de version et l'opération réel prévaudra. Il est recommandé de ne pas connecter plus de 10 périphériques à un seul routeur afin d'éviter que les appareils domestiques ne soient affectés par un signal réseau faible ou instable.7 STRUCTURE DU MENU: APERÇU MENU MODE FONCTION

17.2 HMI ADDRESS FOR BMSTableau 1 Courbe de température ambiante du réglage de température basse pour le chauffage

Tableau 2 Courbe de température ambiante du réglage de température élevée pour le chauffage

37 37 37 37 37 37 37 36 36 36 36 36 36 36 36 35 35 35 35 35 35État: Dans le réglage du contrôleur câblé, si T4H2 < T4H1, échangez leur valeur; si T1SETH1 < T1SETH2, échangez leur valeur.

Tableau 3 Courbe de température ambiante du réglage de température basse pour le refroidissement La courbe de réglage automatique La courbe de réglage automatique est la neuvième courbe, voici le calcul: T4H 1 T4H 2 T1SETH 2 T1SETH 1

7État: Dans le réglage du contrôleur câblé, si T4C2 < T4C1, échangez leur valeur; si T1SETC1 < T1SETC2, échangez leur valeur.

Tableau 4 Courbe de température ambiante du réglage de température élevée pour le refroidissement La courbe de réglage automatique La courbe de réglage automatique est la neuvième courbe, voici le calcul: T4C1 T4C2 T1SETC 2T1SETC 1
