MODE D'EMPLOI I 3002 HVI CATA

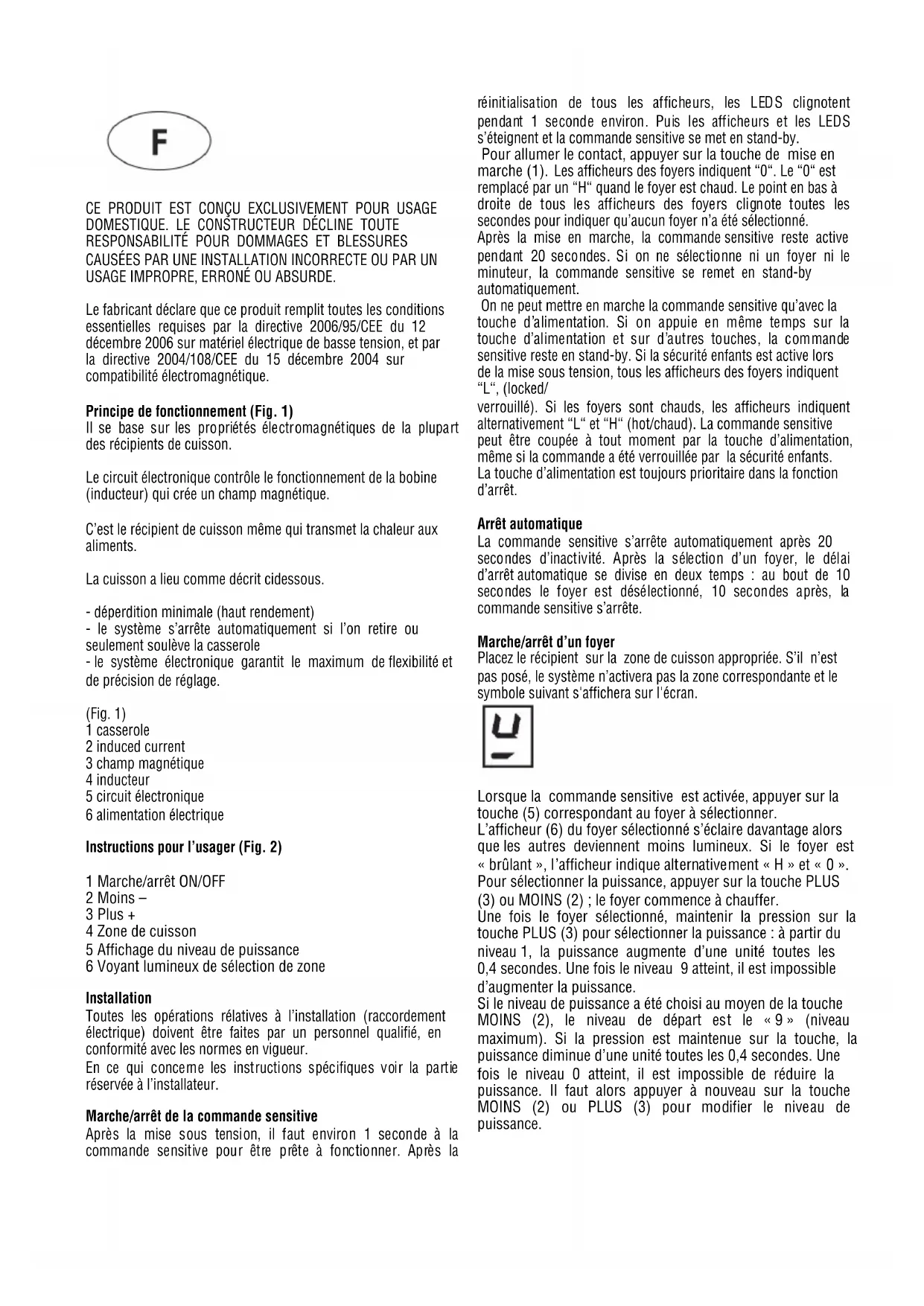

CAUSÉES PAR UNE INSTALLATION INCORRECTE OU PAR UN USAGE IMPROPRE, ERRONÉ OU ABSURDE. Le fabricant déclare que ce produit remplit toutes les conditions essentielles requises par la directive 2006/95/CEE du 12 décembre 2006 sur matériel électrique de basse tension, et par la directive 2004/108/CEE du 15 décembre 2004 sur compatibilité électromagnétique. Principe de fonctionnement (Fig. 1) Il se base sur les propriétés électromagnétiques de la plupart des récipients de cuisson. Le circuit électronique contrôle le fonctionnement de la bobine (inducteur) qui crée un champ magnétique. C’est le récipient de cuisson même qui transmet la chaleur aux aliments. La cuisson a lieu comme décrit cidessous. - déperdition minimale (haut rendement) - le système s’arrête automatiquement si l’on retire ou seulement soulève la casserole - le système électronique garantit le maximum de flexibilité et de précision de réglage. (Fig. 1) 1 casserole 2 induced current 3 champ magnétique 4 inducteur 5 circuit électronique 6 alimentation électrique Instructions pour l’usager (Fig. 2) 1 Marche/arrêt ON/OFF 2 Moins – 3 Plus + 4 Zone de cuisson 5 Affichage du niveau de puissance 6 Voyant lumineux de sélection de zone Installation Toutes les opérations rélatives à l’installation (raccordement électrique) doivent être faites par un personnel qualifié, en conformité avec les normes en vigueur. En ce qui concerne les instructions spécifiques voir la partie réservée à l’installateur. Marche/arrêt de la commande sensitive Après la mise sous tension, il faut environ 1 seconde à la commande sensitive pour être prête à fonctionner. Après la réinitialisation de tous les afficheurs, les LEDS clignotent pendant 1 seconde environ. Puis les afficheurs et les LEDS s’éteignent et la commande sensitive se met en stand-by. Pour allumer le contact, appuyer sur la touche de mise en marche (1). Les afficheurs des foyers indiquent “0“. Le “0“ est remplacé par un “H“ quand le foyer est chaud. Le point en bas à droite de tous les afficheurs des foyers clignote toutes les secondes pour indiquer qu’aucun foyer n’a été sélectionné. Après la mise en marche, la commande sensitive reste active pendant 20 secondes. Si on ne sélectionne ni un foyer ni le minuteur, la commande sensitive se remet en stand-by automatiquement. On ne peut mettre en marche la commande sensitive qu’avec la touche d’alimentation. Si on appuie en même temps sur la touche d’alimentation et sur d’autres touches, la commande sensitive reste en stand-by. Si la sécurité enfants est active lors de la mise sous tension, tous les afficheurs des foyers indiquent “L“, (locked/ verrouillé). Si les foyers sont chauds, les afficheurs indiquent alternativement “L“ et “H“ (hot/chaud). La commande sensitive peut être coupée à tout moment par la touche d’alimentation, même si la commande a été verrouillée par la sécurité enfants. La touche d’alimentation est toujours prioritaire dans la fonction d’arrêt. Arrêt automatique La commande sensitive s’arrête automatiquement après 20 secondes d’inactivité. Après la sélection d’un foyer, le délai d’arrêt automatique se divise en deux temps : au bout de 10 secondes le foyer est désélectionné, 10 secondes après, la commande sensitive s’arrête. Marche/arrêt d’un foyer Placez le récipient sur la zone de cuisson appropriée. S’il n’est pas posé, le système n’activera pas la zone correspondante et le symbole suivant s'affichera sur l'écran.

Lorsque la commande sensitive est activée, appuyer sur la touche (5) correspondant au foyer à sélectionner. L’afficheur (6) du foyer sélectionné s’éclaire davantage alors que les autres deviennent moins lumineux. Si le foyer est « brûlant », l’afficheur indique alternativement « H » et « 0 ». Pour sélectionner la puissance, appuyer sur la touche PLUS (3) ou MOINS (2) ; le foyer commence à chauffer. Une fois le foyer sélectionné, maintenir la pression sur la touche PLUS (3) pour sélectionner la puissance : à partir du niveau 1, la puissance augmente d’une unité toutes les 0,4 secondes. Une fois le niveau 9 atteint, il est impossible d’augmenter la puissance. Si le niveau de puissance a été choisi au moyen de la touche MOINS (2), le niveau de départ est le « 9 » (niveau maximum). Si la pression est maintenue sur la touche, la puissance diminue d’une unité toutes les 0,4 secondes. Une fois le niveau 0 atteint, il est impossible de réduire la puissance. Il faut alors appuyer à nouveau sur la touche MOINS (2) ou PLUS (3) pour modifier le niveau de puissance.Arrêt d’un foyer Sélectionner le foyer à éteindre avec la touche (5) correspondante. L’afficheur (6) du foyer sélectionné s’éclaire davantage alors que les autres deviennent moins lumineux. La pression simultanée des touches PLUS (3) et MOINS (2) rétablit le niveau de puissance sur 0. La touche MOINS (2) peut également permettre de réduire le niveau de puissance à 0. Lorsqu’un foyer est « brûlant », « H » et « 0 » s’affichent alternativement. Arrêt de tous les foyers : Pour obtenir l’arrêt immédiat de tous les foyers, appuyer sur la touche d’alimentation. En mode stand-by, “H“ s’affiche pour tous les foyers qui sont chauds. Tous les autres afficheurs sont éteints. Puissance Il existe 9 niveaux de puissance pour chaque foyer : ils sont indiqués par des repères gradués de “1“ à “9“ sur les afficheurs à LEDs de sept segments. Dans la zone de cuisson située sur la partie avant gauche, lorsque le niveau de puissance 9 est sélectionné, au bout de 30 minutes de fonctionnement, la puissance va légèrement diminuer pour des raisons de sécurité. Au cas où un niveau de puissance plus élevé est requis, sélectionner le niveau booster (« P »).

Fonction Booster Après avoir sélectionné la zone de cuisson requise, la fonction « booster » peut être activée en sélectionnant le niveau de puissance 9, puis en appuyant sur la touche « PLUS » (3). Cette fonction permet que certaines zones de cuisson puissent recevoir une puissance supérieure à la puissance nominale (le nombre de zones avec Booster simultané dépend de la puissance donnée aux différentes zones ; cette puissance doit être inférieure à la puissance maximale de la plaque de cuisson). Si la zone désirée peut activer la fonction Booster, son écran affichera le symbole “P”. Dans le cas où la puissance disponible ne serait pas suffisante, l'indicateur de puissance de la zone qui requiert une réduction de puissance automatique clignotera pendant 3 secondes. Le temps d’activation du Booster est limité à 5 minutes pour protéger les ustensiles de cuisine. Après la désactivation automatique du Booster, la zone continue à fonctionner à un niveau de puissance «

». Le Booster peut être réactivé après quelques minutes. Dans le cas où le récipient serait retiré de la zone de cuisson pendant la période Booster, cette fonction restera active et le temps de désactivation continuera à être compté. La gestion de puissance se base sur le principe que la dernière modification effectuée sur le niveau de puissance des différentes zones, est celle qui a la priorité maximale. Cela signifie que les niveaux de puissance configurés au préalable sur les zones restantes peuvent être réduits automatiquement. Si l’induction détecte qu’une réduction est nécessaire sur une zone de cuisson quelconque, l’indicateur de la zone dont la puissance va diminuer, clignote pendant 3 secondes pour permettre une éventuelle correction avant que la puissance soit modifiée. Si la zone sélectionnée est réajustée avant la fin du temps de correction, le gestionnaire de puissance analyse de nouveau la distribution de puissance. Si la réduction de puissance n’est pas nécessaire, le clignotement disparaît et le niveau de puissance original reste sur l’indicateur correspondant. Si la distribution de puissances est de nouveau changée par l’utilisateur, en aucun cas le niveau de puissance ne sera automatiquement augmenté sur les zones qui ont été réduites automatiquement. Indicateur de chaleur résiduelle Il signale à l’utilisateur que le verre est chaud et peut présenter un danger en cas de contact avec la surface située autour du foyer. La température est déterminée à partir d’un modèle mathématique. La chaleur résiduelle est indiquée par la lettre “H” sur l’afficheur à sept segments correspondant. Le chauffage et le refroidissement sont calculés en fonction :

• de la puissance sélectionnée (de “0“ à “9“)

• La période d’activation. Après avoir éteint le foyer, l’afficheur correspondant indique “H” jusqu’à ce que la température du foyer redescende en dessous du niveau critique (

60°C) sur la base du modèle mathématique. Arrêt automatique (durée limite de fonctionnement) En fonction la puissance choisie, chaque foyer s’éteint après un temps établi si aucune opération n’est exécutée. Chaque intervention sur le foyer (avec les touches PLUS et MOINS) rétablit la durée limite de fonctionnement du foyer à sa valeur initiale. Protection contre la mise enmarche involontaire

• Si le contrôle électronique détecte l’activation continue d’une touche pendant environ 10 secondes, il provoque un arrêt automatique. Le contrôle émet un signal sonore d’erreur de 10 secondes pour avertir l’utilisateur de la présence d’un objet sur les capteurs. Les afficheurs indiquent le code d’erreur “ E R 0 3 “ tant que le contrôle électronique signale l’erreur. Si le foyer est chaud, l’afficheur indique alternativement “H“ et le signal d’erreur.

• Si aucun foyer n’est activé pendant 20 secondes après la mise en marche de la commande sensitive, le contrôle revient en mode stand-by

• Quand le contrôle est actif, la touche ON/OFF est prioritaire sur toutes les autres touches : le contrôle peut être coupé à tout moment même en cas d’activation multiples ou continue des touches.

• En mode stand-by, l’ activation continue des touches ne produit aucun effet. Avant que le contrôle électronique puisse être remis en marche, il doit s’assurer qu’aucune touche n’est active. Verrouillage des touches (sécurité enfants)

Sécurité enfants : Verrouillage des touches : pour activer la sécurité enfants, mettre en marche la commande sensitive en appuyant simultanément sur la touche de sélection du foyer en bas à droite et sur la touche MOINS. Appuyer à nouveau sur la touche de sélection du foyer en bas à droite. L’afficheur indique “L” pour LOCKED (sécurité enfants contre l’allumage involontaire). Si le foyer est chaud, l’afficheur indique alternativement “L” et “H”.Cette opération s’effectue normalement en 10 secondes, aucune autre touche (en dehors de celles qui viennent d’être indiquées) ne doit être activée. Dans le cas contraire, la séquence est interrompue et la table de cuisson est verrouillée. Le contrôle électronique reste verrouillé jusqu’à ce que l’utilisateur le débloque, même si, entre temps, il est arrêté et remis en marche. Même une réinitialisation de la commande sensitive (après une chute de tension) ne débloque pas les touches. Déverrouillage des touches pour cuisiner : pour déverrouiller la commande sensitive, appuyer en même temps sur la touche de sélection du foyer en bas à droite et sur la touche MOINS. Le “L“ (LOCKED/verrouillé) sur l’afficheur disparaît ; tous les foyers indiquent “0“ avec un voyant clignotant. Si un foyer est chaud, l’afficheur indique “H” et “0”. Quand la commande sensitive est arrêtée, la sécurité enfants s’active à nouveau. Suppression du verrouillage des touches : quand la commande sensitive fonctionne, la sécurité enfants peut être désactivée. Appuyer en même temps sur la touche de sélection du foyer en bas à droite de la table et sur la touche MOINS puis seulement sur la touche MOINS. Si toutes les opérations sont exécutées dans l’ordre, les touches se déverrouillent dans les 10 secondes qui suivent et la commande sensitive s’éteint. Dans le cas contraire, la séquence est considérée comme incomplète et la commande sensitive reste verrouillée. Elle est coupée au bout de 20 secondes. Si on remet en marche la commande sensitive avec la touche ON/OFF, tous les afficheurs indiquent “0”, les points décimaux clignotent ; la commande sensitive est prête pour la cuisson. Si le foyer est « brûlant », l’afficheur indique alternativement « 0 » et « H ». Signal sonore (vibreur) Pendant le fonctionnement, le vibreur signale les activités suivantes :

• activation normale des touches (son bref).

• activation continue des touches pendant plus de 10 secondes (son prolongé intermittent). Fonction temporisation La fonction temporisation existe en deux versions :

• minuteur autonome 1.99 min : signal sonore indiquant que le temps programmé est écoulé. Cette fonction est disponible uniquement pendant l’utilisation de la table de cuisson.

• Minuteur pour foyers 1.99 min. : signal sonore indiquant que le temps de cuisson est écoulé ; les quatre foyers peuvent être programmés indépendamment. Minuteur autonome

• Si le contact est allumé et qu'aucune zone de cuisson n'est sélectionnée, il est possible d'utiliser la minuterie autonome en appuyant simultanément sur les touches MOINS (2) et PLUS (3).

• Modifications de la valeur (0- 99 min) : elles peuvent être réglées par paliers d’une minute avec n’importe quelle touche PLUS de 0 à 99 et avec la touche MOINS de 99 à 0.

• L’activation continue des touches PLUS ou MOINS entraîne une incrémentation dynamique de la vitesse de variation jusqu’à une valeur maximale (pas de signal sonore).

• Si la touche PLUS (ou MOINS) est relâchée, la vitesse d’incrémentation (diminution) repart de la valeur initiale.

• La programmation du minuteur s’effectue par pression continue des touches PLUS et MOINS ou par pressions successives (signal sonore). Le compte à rebours commence après la programmation du minuteur. L’écoulement de la durée programmée sera indiqué par un signal sonore et par le clignotement de l’afficheur du minuteur. Le signal sonore s’arrête

• automatiquement au bout de 2 minutes

• par pression d’une touche quelconque L’afficheur cesse de clignoter et s’éteint. Éteindre/régler le minuteur

• Le minuteur peut être réglé ou éteint à tout moment en appuyant sur les touches TIMER et MOINS (signal sonore). Pour couper le minuteur, sélectionner “0” avec la touche MOINS ou avec les touches TIMER et MOINS simultanément qui placent immédiatement le minuteur sur “0”. Le minuteur reste sur “0” pendant 6 secondes avant de s’éteindre.

• Si la commande sensitive est activée (avec la touche d’alimentation), le minuteur autonome s’éteint. Programmation du minuteur pour chaque foyer La commande sensitive permet de programmer un minuteur indépendant pour chaque foyer.

• Sélectionner le foyer avec la touche de sélection ; programmer la puissance ; enfin, appuyer sur la touche du minuteur pour régler la durée de fonctionnement dufoyer. Autour de l’afficheur du minuteur, il y a autant de LEDS que de foyers. Ils indiquent les foyers pour lesquels le minuteur est activé.

• Quand le minuteur est sélectionné, l’afficheur correspondant clignote et les LEDS qui l’entourent s’allument. Quand un foyer est sélectionné, les LEDS du minuteur s’éteignent et l’afficheur ne clignote plus.

• Si on modifie la sélection des foyers l’un après l’autre, l’afficheur du minuteur indique la valeur du minuteur associé à chaque foyer. Les minuteurs programmés pour chaque foyer restent actifs.

• Les autres caractéristiques du minuteur correspondent à celles du minuteur autonome. Pour augmenter la valeur, utiliser la touche de sélection du minuteur.

• L’écoulement du délai programmé est indiqué par un signal sonore et par les chiffres “00” sur l’afficheur : la LED du foyer correspondant au minuteur clignote. Le foyer s’éteint et “H” s’affiche si le foyer “brûle. Dans le cas contraire, l’afficheur du foyer montre un trait. Le signal sonore et le clignotement de l’afficheur s’interrompent

• automatiquement au bout de 2 minutes.

• par pression d’une touche quelconque. L’afficheur du minuteur s’éteint.

• Les fonctions de base correspondent à celles du minuteur autonome. Précautions - pendant l’emploi éloignez tout matériel magnétisable tel que cartes de crédit, disquettes, calculettes, etc. - n’utilisez jamais de papier d’aluminium ni placez directement d’aliments enveloppés dans le papier d’aluminium sur le plan de cuisson- n’appuyez pas d’objets métalliques tels que couteaux, fourchettes, cuillers et couvercles sur la surface du plan de cuisson pour éviter qu’ils se chauffent - si vous effectuez la cuisson au moyen de casseroles antiadhésives et sans assaisonnement, limitez le temps de chauffe à une ou deux minutes - lors de la cuisson d’aliments qui pourraient attacher sur le fond de la casserole, commencez à puissance minimale et augmentez progressivement tout en remuant souvent. - en fin d’utilisation, éteindre en intervenant sur le dispositif prévu à cet effet (décrément jusqu’à “0”) et ne pas se fier au détecteur de marmites. - Si la surface de la plaque se casse, débrancher immédiatement l’appareil du réseau électrique pour éviter un éventuel choc électrique. - Ne pas utiliser d’appareils à vapeur pour le nettoyage de la plaque. - Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui ne possèdent pas d'expérience ou de connaissance, sauf si elles ont été supervisées ou si elles ont reçu des instructions relatives à l’utilisation de l’appareil de la part d’une personne responsable de leur sécurité. - Les enfants devront être supervisés pour s’assurer qu’ils ne jouent pas avec l’appareil. Casseroles (Fig. 3) - une casserole dont le fond attire l’aimant serait déjà una casserole adaptée à la cuisson à induction - employez plutôt des casseroles garanties pour la cuisson à induction - casseroles au fond plat et épais - un récipient au diamètre identique à celui de la zone permet d’utiliser la puissance maximale. - une casserole plus petite réduit la puissance mais ne causera pas de déperdition d’énergie. Nous conseillons quand-même de ne pas utiliser de récipients avec un diamètre inférieur à 10 cm. - récipients en acier inoxydable pourvus d’un fond à couches multiples ou en acier inoxydable ferritique si spécifiquement produits pour cuisson à induction - récipients en fonte de préférence au fond émaillé qui ne raye pas le plan vitrocéramique - nous déconseillons les récipients en verre, en céramique, en terre cuite, en aluminium, en cuivre ou en acier inoxydable non magnétique (austénitique). Entretien (Fig. 4) Enlevez aussitôt du plan de cuisson tout fragment de papier en aluminium, tout résidu de nourriture, toute éclaboussures de graisse, de sucre ou d’autres aliments fortement riches en saccharine à l’aide d’une raclette à fin d’éviter d’endommager la surface du plan. Ensuite, nettoyer avec un produit adéquat et du papier absorbant, puis rincer à l’eau et sécher avec un torchon propre. N’utiliser en aucun cas d’éponges métalliques ou abrasives, éviter également d’utiliser des détergents chimiques agressifs comme les produits de nettoyage pour fours. Instructions pour l’installateur Installation Ces instructions sont faites pour le technicien spécialisé comme guide à l’installation, au réglage e à l’entretien suivant les lois et les normes en vigueur. Les interventions doivent toujours être effectuées quand l’appareil est débranché. Positionnement (Fig. 5) L’appareil est prévu pour être encanstré dans un plan de travail comme illustré dans la figure correspondante. Mettre le ruban adhésif livré avec l’appareil au long du pourtour du plan. Nous déconseillons l’encastrement audessus d’un four. Au cas contraire, vérifiez ce qui suit: - le four est muni d’un efficace système de refroidissement - il n’y a aucun passage d’air chaud du four au plan de cuisson - il y a des ouvertures pour la ventilation comme indiqué dans la figure. (Fig. 5) 1 Vue de face 2 Côté frontal 3 Zone four ou armoire 4 Entrée d’air Branchement électrique (Fig. 6) Avant d’effectuer le branchement électrique, s’assurer que: - les caracteristiques de l’installation soient de nature à satisfaire toutes les indications portées sur la plaque signalétique située sous l’appareil; - que l’installation dispose d’un raccordement à la terre secon les normes et les dispositions en vigueur. La mise à terre est obligatoire aux termes de la loi. Si l’appareil n’a pas de câble et /ou de prise correspondante, utiliser de la matière apte à l’absorption indiquée sur la plaque signalétique et à la température de travail. Le câble ne devra jamais atteindre une température supérieure de 50°C à celle ambiante. Installer dans le câblage fixe un dispositif de déconnexion du réseau électrique avec une séparation de contact sur tous les pôles qui permette une déconnexion totale dans des conditions de surtension de catégorie III, conformément à la norme de câblage. La prise ou l’interrupteur omnipolaire doivent être facilement accessibles après la mise en place de l’appareil. Cet appareil n'est pas prévu pour fonctionner à l'aide d'un temporisateur externe ou d'un système de commande à distance indépendant. Le Constructeur décline toute responsabilité au cas où ces normes et les autre normes contre les accidents ne seraient pas observées. Si!le!cable!d'alimentation!s'abîme,!demandez!à!votre!servi ce!d'assistance!technique!agrée,!au!fabricant!ou!bien!à!un! technicien!compétent!de!vous!le!changer,!afin!d'éviter!un!r isque!quelconque.THIS APPLIANCE IS CONCEIVED FOR DOMESTIC USE ONLY. THE MANUFACTURER SHALL NOT IN ANY WAY BE
