Marque	CATA
Modèle	GS 400M
Catégorie	Hotte
Type	Extracteur de hotte (moteur interne)
Usage	Ventilation domestique
Alimentation	220-240 V / 50 Hz
Puissance moteur	150 W (estimation)
Classe électrique	Classe I (avec mise à la terre)
Fixation	Montage mural intérieur, entraxe 200 mm
Diamètre d'entrée d'air	150 mm (approximatif)
Dimensions (L x l x h)	200 x 200 x 200 mm (estimation)
Poids	2,5 kg (estimation)
Matériau	Métal (carcasse) et plastique (turbine)
Nettoyage	Chiffon humide, sans immersion
Nettoyage turbine	Démontage par vis centrale (écrou gauche), nettoyage avec détergent anti-graisse, sans mouiller le moteur
Fréquence de nettoyage	Tous les 2 à 3 semaines
Sécurité	Débrancher avant toute intervention ; ne pas exposer à l'eau ou liquides
Température de fonctionnement	-5°C à +40°C
Type de câble	Rigide 2 conducteurs, section minimale 1 mm² (pour installation fixe)
Pièces détachées	Pièces d'origine recommandées pour réparations
Garantie	Selon conditions du fabricant

FOIRE AUX QUESTIONS - GS 400M CATA

Où installer l'extracteur GS 400M ?

Installez l'extracteur à l'intérieur de la hotte, sur un mur intérieur. Suivez le schéma d'installation fourni. Respectez une distance de 200 mm entre les chevilles de fixation.

Quel type de câble électrique utiliser ?

Utilisez un câble rigide à deux conducteurs de section minimale 1 mm² pour raccordement fixe. L'appareil est de classe I, il nécessite une mise à la terre.

Comment nettoyer la turbine de l'extracteur ?

Débranchez d'abord l'appareil. Retirez le cercle d'entrée d'air, dévissez la vis centrale (écrou gauche) pour enlever la turbine. Nettoyez-la avec un détergent anti-graisse sans mouiller le moteur. Remontez en sens inverse.

À quelle fréquence nettoyer l'extracteur ?

Il est recommandé de nettoyer la turbine et l'intérieur de la carcasse toutes les 2 à 3 semaines, selon l'intensité d'utilisation.

Puis-je utiliser l'extracteur si je n'ai pas de sortie d'air extérieure ?

Non, l'extracteur doit être raccordé à un conduit d'évacuation vers l'extérieur. Consultez les règlements municipaux et demandez l'autorisation du responsable du bâtiment.

Que faire si l'hélice ne tourne pas librement ?

Avant l'installation, vérifiez que l'hélice n'est pas déformée et qu'elle tourne librement. En cas de blocage, débranchez l'appareil et inspectez la présence de corps étrangers.

L'extracteur peut-il être installé sur une fenêtre ?

Non, cet extracteur n'est pas destiné à être installé sur des fenêtres ou murs extérieurs. Il doit être placé à l'intérieur de la hotte de cuisson.

Quels sont les risques si je ne respecte pas la classe électrique I ?

Le non-respect de la mise à la terre expose à des risques d'électrocution. Le fabricant décline toute responsabilité en cas de dommages dus à une installation non conforme.

Puis-je utiliser l'extracteur en même temps qu'un appareil à gaz ?

Oui, mais assurez-vous que la pièce est correctement ventilée pour éviter le refoulement de gaz. Consultez les consignes de sécurité du manuel.

Où trouver des pièces de rechange pour le GS 400M ?

Utilisez exclusivement des pièces d'origine CATA. Contactez votre revendeur ou le service après-vente du fabricant pour les commander.

MODE D'EMPLOI GS 400M CATA

Extracteur pour cuisine

Motor
Moteur
Motor
Motor

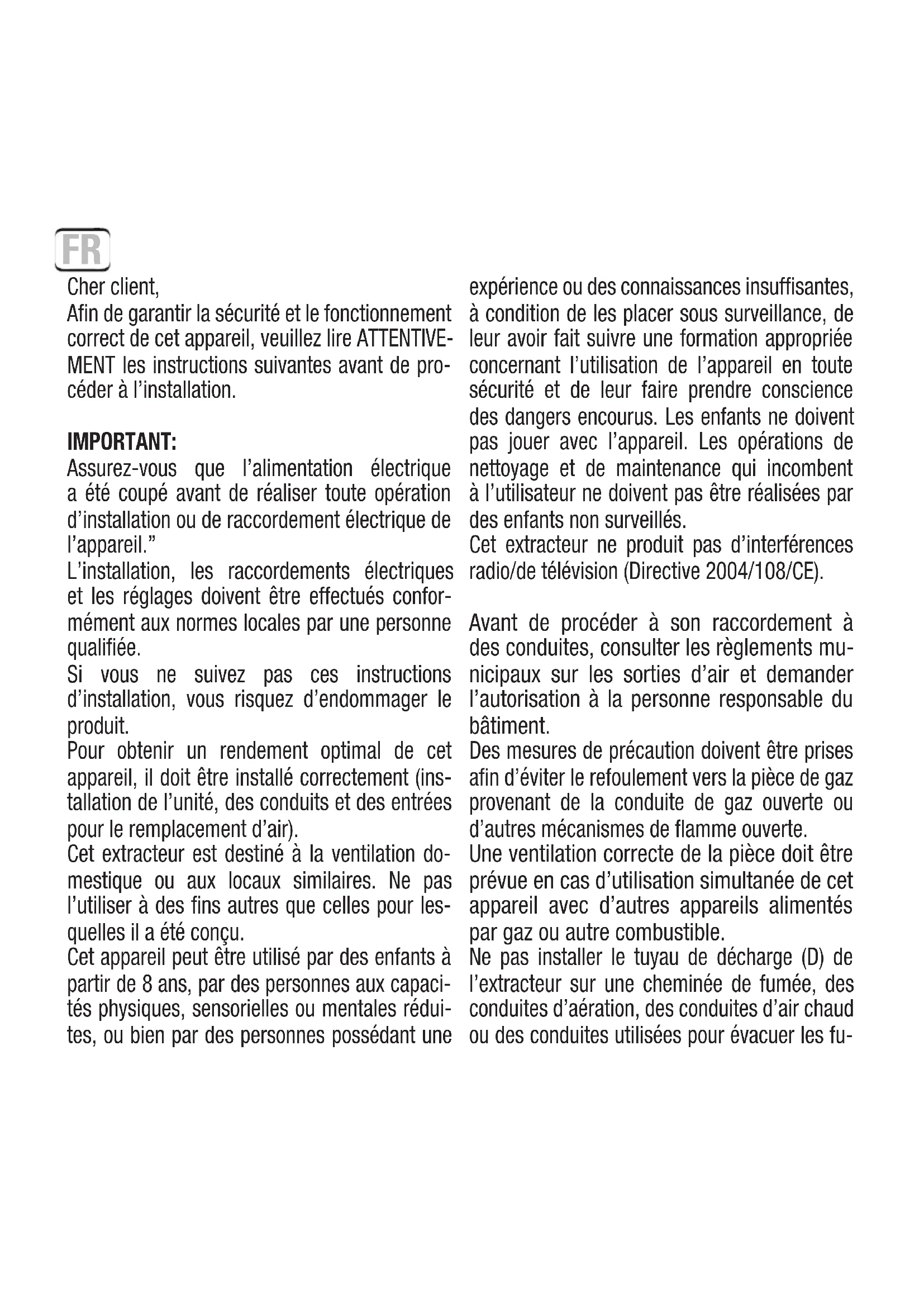

Afin de garantir la sécurité et le fonctionnement correct de cet appeareil, veuillez dire ATTENTIVEMENT les instructions suivantes avant de proce der a l'installation.

IMPORTANT:

Assurez-vous que l'alimentation électrique a été coupé avant de réaliser toute opération d'installation ou de raccordement électrique de l'appareil."

L'installation, les raccordements électriques et les réglages doivent être effectuels conformément aux normes locales par une personne qualifiée.

Si vous ne suivez pas ces instructions d'installation, vous risquez d'endommager le produit.

Pour obtenir un rendement optimal de cet apparéil, il doit être installé correctement (installation de l'unité, des conduits et des entrées pour le remplacement d'air).

Cet extracteur est destiné à la ventilation domestique ou aux locaux similaires. Ne pas l'utiliser à des fins autres que celles pour lesquelles il a été concu.

Cet apparéil peut être utilisé par des enfants à partir de 8 ans, par des personnes aux capacités physiques, sensorielles ou mentales réduites, ou bien par des personnes possédant une

experiencing ou des connaissances insuffisantes, à condition de les placer sous surveillance, de leur avoir fait suivre une formation appropriée concernant l'utilisation de l'appareil en toute sécurité et de leur faire prendre conscience des dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Les opérations de nettoyage et de maintenance qui incombent à l'utilisateur ne doivent pas été réalisées par des enfants non surveillés.

Cet extracteur ne produit pas d'interférences radio/de télévision (Directive 2004/108/CE).

Avant de procéder à son raccordement à des conduites, consulter les règlements Municipaux sur les sorties d'air et demander l'autorisation à la personne responsable duBATIMENT.

Des mesures de précaution doivent être prises afin d'éviter le refoulement vers la piece de gaz provenant de la conduite de gaz ouverte ou autres mécanismes de flamme ouverte.

Une ventilation correcte de la piece doit être prévue en cas d'utilisation simultanée de cet apparéil avec d'autres apparéils alimentés par gaz ou autre combustible.

Ne pas installer le tuyau de décharge (D) de l'extracteur sur une cheminée de fumée, des conduites d'aération, des conduites d'air chaud ou des conduites utilisées pour evacuer les fu

FR

mées d'appareils alimentés par gaz ou autre combustible.

N'installez PAS ce produit dans des zones dont les caractéristiques sont les suivantes :

• Milieux liquides, gazeux ou vapeurs corrosives, explosives ou inflammables.
• Milieu dont les températures sont supérieures à 40^ ou inférieures à -5^ .
• Milieu exposé à des agents atmosphériques (pluie, soleil, neige, etc.)
• Lieux avec d'eventuels obstacles qui génent l'accès au ventilateur.

Le produit ou les parties de celui-ci ne doivent pas etre plonges dans I'eau ou d'autres liquides.

Le degré de protection IP n'est valide que si l'installation de l'appareil est conforme à ce qui est indiquédans ce manuel.

Le fabricant decline toute responsabilité pour les dommages aux personnes, aux animaux ou aux biens, dus à une mauvaise utilisation de l'appareil, conformément aux averissements d'installation, d'utilisation et de maintenance décrits dans ce manuel d'utilisation.

À la fin de l'installation, ces instructions devront être remises au propriétaire/à l'utilisateur de l'appareil.

L'appareil doit pouvoir être débranché du secteur électrique après son installation.

Pour ce faire, il suffit d'avoir accès à la prise ou d'intégrer un interrupteur au niveau du câblage fixe. Dans ce cas précis, cet élément doit être conforme aux normes d'installation électrique.

INSTALLATION

Avant de commencer l'installation, vérifier que l'hélice n'est ni déformée ni endommagée, qu'elle tourne librement et qu'aucun corps étranger ne se trouve à l'intérieur de la carasse.

L'installation de l'appareil devra être réalisée conformément à la documentation graphique jointe.

S'assurer qu'il n'existe aucun obstacle au passage de l'air.

Cet extracteur n'est pas destiné à être installé sur des fenêtres ou des murs extérieurs.

Cet extracteur doit s'installer à l'intérieur de la hotte comme se trouve indiqué sur la fig. n^0 1. Pour la fixation de l'extracteur sur le mur il est nécessaire de placer les chevilles et les vis pitons, qui sont fournis avec l'appareil avec une séparation de 200mm . (GS-400M) / 140 mm. (GS-400P) entre eux. Il faut ensuite suspendre l'appareil sur les vis par sa partie arrrière.

Après, marquer au mur le point où doit être place le chevillé pour la fixation du butoir. Puis, effectuer un trou de 6 mm.mettre le chevillé et insérer a l'intérieur du butoir les pitons pour la fixation définitive de l'extracteur.

NOTE: Ne connecter pas l'extracteur à une cheminée fumée, conduites d'aération ou d'air chaud. Avant connecter avec les conduites il faut consulter avec les ordonnances municipales sur aires de sortie et demander de la permission à la personne responsable de l'immeuble.

Il faut s'assurer que la ventilation est appropriée, même si on utilise simultanement l'extracteur et des autres appareils alimentés par une énergie autre que l'électricité.

RACCORDEMENT ÉLECTRIQUE:

S'assurer que la tension (V) et la fréquence (Hz) de l'alimentation électrique à laquelle l'appareil est raccordé correspond aux valeurs indiquées sur la plaque signalétique."

APPAREIL DE CLASSE I, c'est qui oblige à le brancher à une prise équipée de prise de terre. Nous déclinons toute responsabilité pour quelconque dommage du à non respect de cette norme.

L'appareil doit être raccordé de façon permanente aux canalisations fixes, pour l'intérimédiaire d'un cable rigide à deux conducteurs de section minimale de 1mm^2 . pour installations fixes.

Le cable d'alimentation au réseau doit être place de sorte qu'aucun liquide ou vapeur ne puisse entrer dans l'appareil le long de celui-ci. Si cela n'est pas possible, l'entrée du cable devra également être étanchée, avec de la silicone par exemple. Sinon, la protection IP indiquée ne serait pas conservée.

Si l'appareil ne doit pas etre utiliser, il est recommandé de le débrancher du secteur électrique.

Pour terminer l'installation, vérifier que tous les raccordements ont été correctement effectuels et s'assurer que les cables sont bien situés.

S'assurer que I'helice tourne librement.

NETTOYAGE ET MAINTENANCE:

• Avant de nettoyer l'appareil, s'assurer qu'il est débranché du réseau électrique et éviter un évientuel rebranchement involontaire."
• Le nettoyer périodiquement avec un chiffon humide.
• Le moteur, l'hélice et tous les composants doivent être inspectés régulierement pour s'assurer qu'ils ne sont pas encrassés ou endommages. La fréquence des inspections dépend des conditions de fonctionnement de l'appareil.
• Éliminer la salété présente sur l'hélice et les parties interieures de la

carcasse pour éviter tout déséquilibre pendant le fonctionnement, toute perte de performances aérodynamiques et tout dommage sur le moteur.

Il faut DEBRANCHER l'appareil avant de le nettoyer pour éviter unquel-conque accident. Enlevez le cercle d'entrée d'air puis dévissez la vis centrale (fixation turbine) (écrou gauche) et enlevez ensuite la turbine.

Nettoyez les parties interieures de la carcasse ainsi que la turbine avec un produit anti-graisse (détergent) sans mouiller le moteur.

Note: La turbine ne doit pas etre demontee pour etre nettoyee. La fréquence de nettoyage varie selon l'intensité d'utilisation, néanmoins, on recommande de le nettoyer tous les 2 ou 3 semaines.

Demandez toujours des pieces de rechange d'origine pour les réparations.

LE FABRICANT se réserve le droit d'effectuer toutes sortes d'améliorations technologiques ou modifications sans avis préalable.
