GS 400M - Campana extractora CATA - Manual de uso y guía de instrucciones gratis

Marca	CATA
Modelo	GS 400M
Categoría	Campana
Tipo	Extractor de campana (motor interno)
Uso	Ventilación doméstica
Alimentación	220-240 V / 50 Hz
Potencia del motor	150 W (estimado)
Clase eléctrica	Clase I (con conexión a tierra)
Fijación	Montaje mural interior, distancia entre ejes 200 mm
Diámetro de entrada de aire	150 mm (aproximado)
Dimensiones (L x An x Al)	200 x 200 x 200 mm (estimado)
Peso	2,5 kg (estimado)
Material	Metal (carcasa) y plástico (turbina)
Limpieza	Paño húmedo, sin inmersión
Limpieza de la turbina	Desmontaje mediante tornillo central (tuerca izquierda), limpieza con detergente antigrasa, sin mojar el motor
Frecuencia de limpieza	Cada 2 a 3 semanas
Seguridad	Desconectar antes de cualquier intervención; no exponer al agua o líquidos
Temperatura de funcionamiento	-5°C a +40°C
Tipo de cable	Rígido 2 conductores, sección mínima 1 mm² (para instalación fija)
Piezas de repuesto	Piezas originales recomendadas para reparaciones
Garantía	Según condiciones del fabricante

Preguntas frecuentes - GS 400M CATA

¿Dónde instalar el extractor GS 400M?

Instale el extractor dentro de la campana, en una pared interior. Siga el esquema de instalación proporcionado. Respete una distancia de 200 mm entre los tacos de fijación.

¿Qué tipo de cable eléctrico usar?

Use un cable rígido de dos conductores con sección mínima de 1 mm² para conexión fija. El aparato es de clase I, requiere conexión a tierra.

¿Cómo limpiar la turbina del extractor?

Primero desconecte el aparato. Retire el anillo de entrada de aire, desatornille el tornillo central (tuerca izquierda) para quitar la turbina. Límpiela con un detergente antigrasa sin mojar el motor. Vuelva a montar en orden inverso.

¿Con qué frecuencia limpiar el extractor?

Se recomienda limpiar la turbina y el interior de la carcasa cada 2 a 3 semanas, según la intensidad de uso.

¿Puedo usar el extractor si no tengo salida de aire exterior?

No, el extractor debe conectarse a un conducto de evacuación hacia el exterior. Consulte los reglamentos municipales y solicite la autorización del responsable del edificio.

¿Qué hacer si la hélice no gira libremente?

Antes de la instalación, verifique que la hélice no esté deformada y gire libremente. En caso de bloqueo, desconecte el aparato e inspeccione la presencia de cuerpos extraños.

¿Se puede instalar el extractor en una ventana?

No, este extractor no está diseñado para instalarse en ventanas o paredes exteriores. Debe colocarse dentro de la campana de cocción.

¿Cuáles son los riesgos si no respeto la clase eléctrica I?

El incumplimiento de la conexión a tierra expone a riesgos de electrocución. El fabricante declina toda responsabilidad por daños debidos a una instalación no conforme.

¿Puedo usar el extractor al mismo tiempo que un aparato a gas?

Sí, pero asegúrese de que la habitación esté correctamente ventilada para evitar el reflujo de gas. Consulte las instrucciones de seguridad del manual.

¿Dónde encontrar piezas de repuesto para el GS 400M?

Use exclusivamente piezas originales CATA. Contacte a su distribuidor o al servicio postventa del fabricante para pedirlas.

MANUAL DE USUARIO GS 400M CATA

Extractor para cocina

Tornillo de Sujeccion

Vis de fixation

Fixing Screw

Bandeja recogedora de grasas

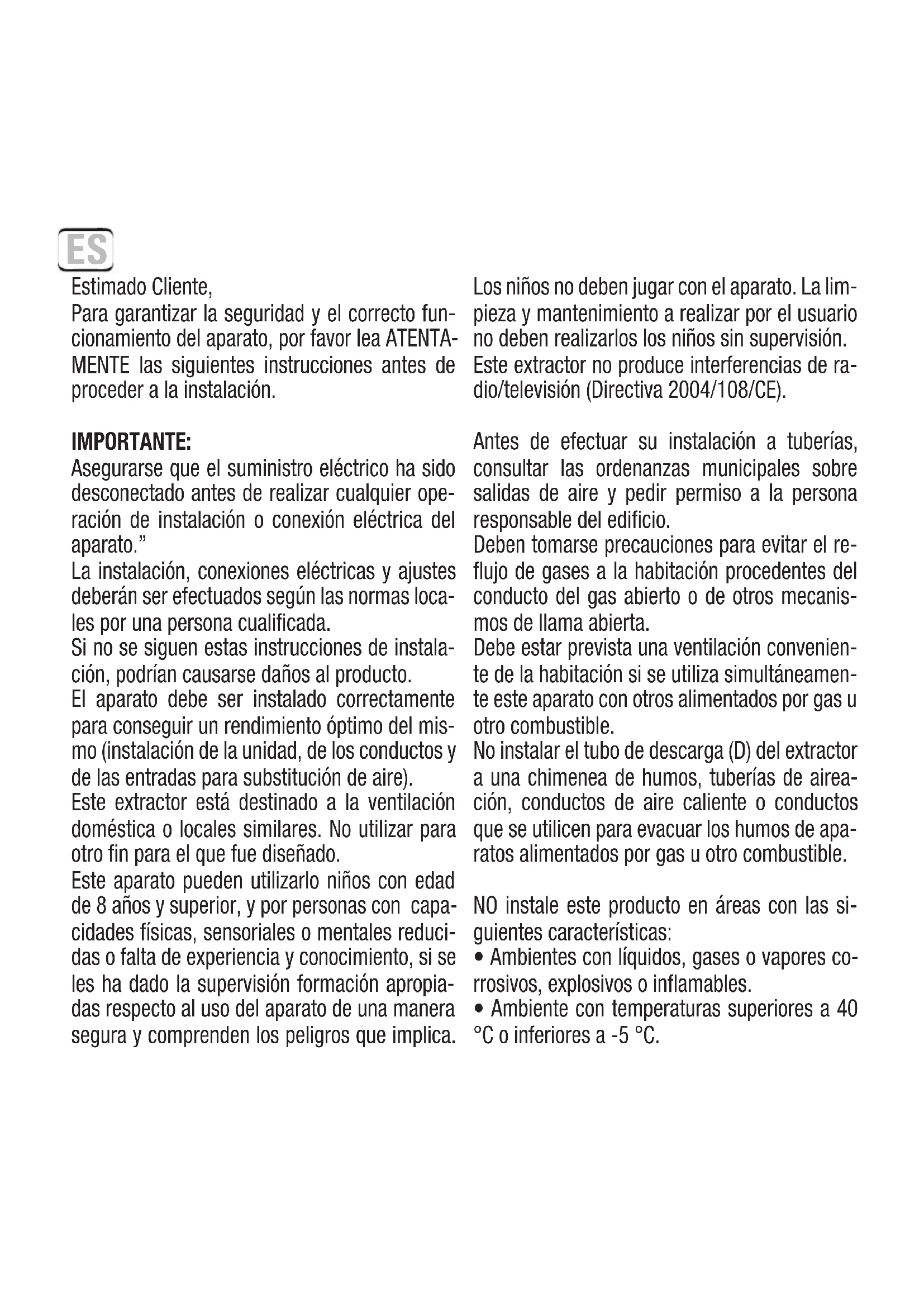

Para garantizar la seguridad y el correcto func. tionamento del aparato, por favor lea ATENTAMENTE las siguientes instrucciones antes de proceder a la instalacion.

IMPORTANT:

Asegurar que el suministro electrico ha sido desconnectado antes de realizar cualquier operación de instalación o connexion electrica del aparato."

La instalación, conexiones electricas y ajustes deben ser efectuados según las normas locales por una persona cauticada.

Si no se siguen estas instrucciones de instalacion, podrián causarse daños al producto.

El aparato de ser instalado correctamente para促成 un rendimiento optimo del mesmo (instalacion de la unidad, de los conductos y de las entradas para substitución de aire).

Este extractor está destinado a la ventilación domestica o locales similares. No utilizes para除外.

Este aparato pueda usar lo niños con性和 de 8 años y superior, y por personas con capacities ficas, sensoriales o mentales reduidas o falta de experiencia y conocimiento, si se les ha sido la supervisión formación apropriadas respecto al uso del aparato de unaforma segura y comprenden los peligos que aplica.

Los niños no debenjugar con el aparato. La limpieza ymantenimiento arealizar por el usuario no deben realizarlos los niños sin supervision.

Este extractor no produce interferencias de radio/television (Directiva 2004/108/CE).

Antes de efectuar su instalacion a tuberias, consultar las ordinanzas municipales sobre salidas de aire y pedir permiso a la persona responsable del edificio.

Deben tomarse precauaciones paraatar el refluo de gases a la habitacion procedentes del conducto del gas abierto o deculos mecanismos de llama abierta.

Debe estar prevista una ventilacion conveniente de la habitacion si se utilizes simultaneamente este aparato conOthers alimentados por gas uanother combustible.

No instalar el tubo de descarga (D) del extractor a una chimenea de humos, tuberías de aireación, conductos de aire caliente o conductos que seutilicen para evacuar los humos de aparatos alimentados por gas u other combustible.

NO instale este producto en areas con las siguides caracteristicas:

• Ambientes con liquidos, gases o vapiores corrosivos, explosivos o inflamables.

• Ambiente con temperaturas superiores a 40 °C o inferiores a -5 °C.

• Ambientes con exposión a agentes atmosféricos (Iluvia, sol, nieve, etc.)

• Lugares con posibles obstáculos que dificulten el acces al ventilador.

El producto o las partes del mesmo no deben sumergirse en agua u otros liquidos.

El grado de proteccion IP solamente es valido si la instalacion del aparato es conforme a lo indicado en este manual.

El fabricante declina toda responsabilidad por daños causados a personas, animales o cosas, debido al uso inadequado del aparato, según las advertencias para la instalación uso y mantenimiento descriitos en este manual de instructaciones.

Al finalizar la instalación, estas instrucciones deben ser entrega al propietario/usuario del aparato.

Es necessario permitir la desconexión del aparto de la red electrica afterwards de la instalación. La desconexión se puedaunarconocido que el enchufe sea accesible o incorpando un interruptor en el cableado fijo que cumpla con las normas de instalación electrica.

INSTALACION:

Antes de empezar la instalación, comprobar que la helice no está deformada ni dañada, que gira libremente y que no haya ningún

cuerpo extraño alojado en el interior de la carcasa."

La instalación del aparato se realizará según la documentación GRAPHICA adjunta.

Asegurar que no existe ninguna obstruccion al paso de aire.

Este extractor no está destinado a ir montado enVentanas o paredes exteriorores.

Este extractor debe estar ubicado en el interior de la campana como se indica en la fig. ^ 1. Para la sujeccion del extractor a la pared es necessario colocar los tacos y alcayatas suministrados con una separacion de 200~mm .GS-400M)/140 mm.GS-400P) entre ellos.Fijar el extractor en dichas alcayatas por la parte posterior.

Seguidamente, se Penalizará en la pared el punto donde se debe ubicar el taco para la fijación del tope-pared, efectuando un taladro de 6 mm. y colocando en el mesmo dicho taco. Porultimate, colocar por el interior del tope-pared el tornillo para la fijación definitiva del extractor.

NOTA: No conectar el extractor a una chimenea de humos, tuberías de aireación o conductos de aire caliente. Antes de conectar con tuberías consultar lasordenanzas municipales sobre calidad de aires y pedirpermiso a la persona responsable del edificio.

Asegúrese que la ventilación es apropiada incluso en el caso de utiliser simultanamente el extractor y otro aparato alimentado por una energia另一边 que la electricidad.

CONEXION ELECTRICA:

Asegurar que la tension (V) y la Frequencia (Hz) del suministro electrico al que se va a conectar, se corresponde con los values indicados en la plac de caracteristicas."

Aparato de classe I, debe connectarse a una eficiente conexion dotada de toma de tierra. Declinamosrialquier responsabilitad por daños a personas o cosas bajo a la falta de observancia a esta norma.

El aparato debe ser conectado de manera permanente a canalizacion fija mediante un cable de tres conductores de seccion minima

1 mm² para instalación fija.

El cable de alimentación a la red debe ser colocado de forma que no sea posible que ningún liquido o vapor pueda entrada al aparato a lo largo del本身就是. Si este no fuera posible, la entrada del cable devera sellarse de forma adicular, por exemple con silicona. De lo contrario no se conservaria la proteccion IP indicada.

En el caso de no querer utiliser el aparato, se recomienda su desconexión de la red electrica.

Para finalizar la instalación, revisar que todas las conexiones se han realizado correctamente y asegurar que los cables están bien situados.

Asegurar que la helice gira libremente.

LIMPIEZA Y MANTENIMIENTO:

• Antes de limpiar asegurar que el aparato esta desconectado de la red electrica y evitar su posible reconexión involuntaria."
• Limpiar con un paño humedo periodicamente.
• El motor, la helice y todos los componentes deben ser inspeccionados periodically para proprobar que no está sucios ni han sufrido ningún dano. La Frequencia de las inspections dependerá de las conditiones de funciona del aparato.
• Eliminar la sueidad presente en la helice y las partes interiores de la carcasa para evaporar desequilibrios durante el funciona, disminución de prestaciones aerodinamicas y daños en el motor.

Para efectuar dicha operacion es besoino DESCONECTAR el extractor para evitar asi posibles accidentes. Se sacar a aro entrada aire. Se limparan las partes interiores de la carcasa asi como la turbina con desengrasantes (detergentes) evitando mojar el motor. Para la puesta en service del extractor realizar el ciclo anterior inverso.

Nota: La turbina no se debe desmontar para proceder a su limpie

za. La Frequencia de limpieza variará según la intensidad de uso, no obstarante, se recomienda limpiarlo cada 2 o 3 semanas.

Solicit siempre repuestos originales para reparaciones.

El FABRICANTE se reserva el derecho de efectuar cualquier mejor Tecnológica o modificacion sin previo aviso.
