MODE D'EMPLOI CTR100M CATA

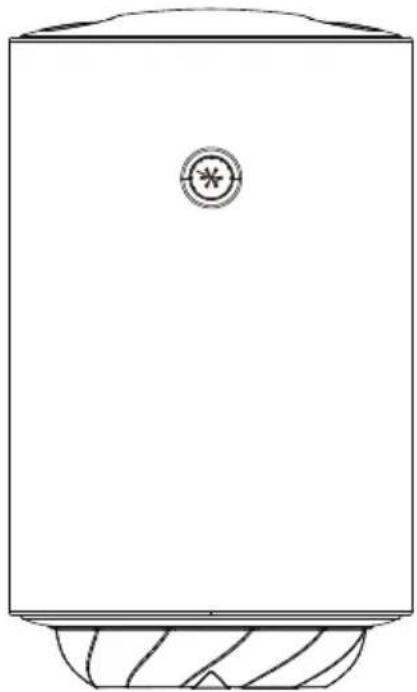

Manuel d'instruction

Pour les modèles: CTR-30-M

CTR-50-M

CTR-80-M

CTR-100-M

Le diagramme ci-dessus ne sert que de référence. Veuillez prendre en compte l'apparence du produit dont vous disposez.

Remarques générales :

• L'installation et l'entretien doivent être réalisés par un professionnel qualifié ou par des techniciens reconnus.
• Le fabricant ne peut être tenu responsable des dommages ou dysfonctionnements causés par une installation incorrecte ou par le non-respect des instructions comprises dans ce manuel.
• Pour des instructions plus détaillées concernant l'installation et l'entretien, veuillez vous référez aux chapitres ci-dessous.

TABLE DES MATIERES

Titre PAGE

1. Précautions .....(2)
2. Présentation du produit ....(3)
3. Unité d'installation .....(5)
   4.Méthodes d'utilisation....(7)
   5.Entretien....(7)
   6.Dépannage .....(8)
4. Réglementation européenne .....(9)

1. PRECAUTIONS

Avant d'installer ce chauffe-eau, vérifier et assurez-vous que la mise à terre de la prise d'alimentation est solide. Autrement, le chauffe-eau électrique ne peut pas être installé ni utilisé. N'utilisez pas la carte d'extension. L'installation et l'usage incorrects du chauffe-eau peuvent causer de sérieux dommages corporels et matériels.

Précautions

- Le chauffe-eau n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont diminuées, ou qui manquent d'expérience et de connaissances, à moins qu'ils soient supervisés ou clairement informés des instructions par une personne responsable de leur sécurité.

- Le mur sur lequel le chauffe-eau est installé doit pouvoir supporter plus de deux fois le poids de la machine pleine entièrement d'eau, sans distorsions ni craquements. Autrement, d'autres mesures de renforcement doivent être adoptées.

- La prise d'alimentation doit être mise à terre de façon sécurisée et fiable. Elle doit être instaurée à au moins 1,80m de hauteur. Le courant nominal de la prise d'alimentation ne peut être inférieur à 16A. La prise d'alimentation doit demeurer sèche afin d'éviter toute fuite électrique. Si le cordon d'alimentation flexible est endommagé, le cordon d'alimentation spécial fourni par le fabricant doit être sélectionné et remplacé par un professionnel du service de maintenance.

- La pression maximale de l'eau d'entrée est de 0,5 MPa; La pression minimale d'eau d'entrée est de 0,1 MPa, si ceci est nécessaire pour le bon fonctionnement de l'appareil.

- Lorsque vous utilisez le chauffe-eau pour la première fois (ou la première utilisation après la maintenance), le chauffe-eau ne peut pas être utilisé allumé jusqu'à ce qu'il soit complètement rempli d'eau. Lors du remplissage, au moins une des vannes à la sortie du radiateur doivent être ouvertes pour faire sortir l'air. Cette vanne peut être fermée après que le chauffe-eau a été complètement rempli d'eau.

- La soupape de décompression attachée au radiateur doit être installée à l'entrée d'eau froide de ce chauffe-eau, et assurez-vous qu'il n'est pas exposé à la buée. L'eau peut déborder sous l'effet de la pression d'une soupape de décharge, de sorte que le tuyau de sortie doit être ouvert. Pour évacuer l'eau dans le récipient intérieur, il peut être évacué de la soupape de dégagement de pression. Dévissez la soupape de dégagement de pression, et soulevez la poignée de vidange vers le haut (voir figure 1). Le tuyau de drainage relié au trou de libération de la pression doit être maintenu en biais vers le bas, à l'abri du gel. L'eau peut couler du tuyau d'évacuation du dispositif de décompression et ce tuyau doit rester ouvert.

- Pendant le chauffage, des gouttes d'eau peuvent s'écouler du trou de libération de la pression de la valve de décompression, c'est un phénomène normal. Le trou de libération de pression ne doit être bloqué en aucun cas, sinon, le radiateur peut être endommagé, ce qui entraîne même des accidents. Si les fuites sont importantes, contactez le service-clientèle pour la réparation.

- La soupape de surpression doit être vérifiée et nettoyée régulièrement, afin de s'assurer qu'elle n'est pas bloquée.

- Étant donné que la température de l'eau à l'intérieur du chauffe-eau peut atteindre jusqu'à 75 °C, ne vous exposez pas directement à l'eau chaude. Ajustez la température de l'eau à une température correcte pour éviter les brûlures.

- Si des pièces et des composantes de ce chauffe-eau électrique sont endommagées, veuillez contacter le service-client pour réparation.

- Avant d'installer ce chauffe-eau, vérifiez et assurez-vous que la mise à la terre sur la prise d'alimentation est sécurisée de manière fiable. Sinon, le chauffe-eau électrique ne peut pas être installé et utilisé. N'utilisez pas les planches d'extension. Une installation et une utilisation incorrectes de ce chauffe-eau électrique peuvent entraîner de graves dommages corporels et matériels.

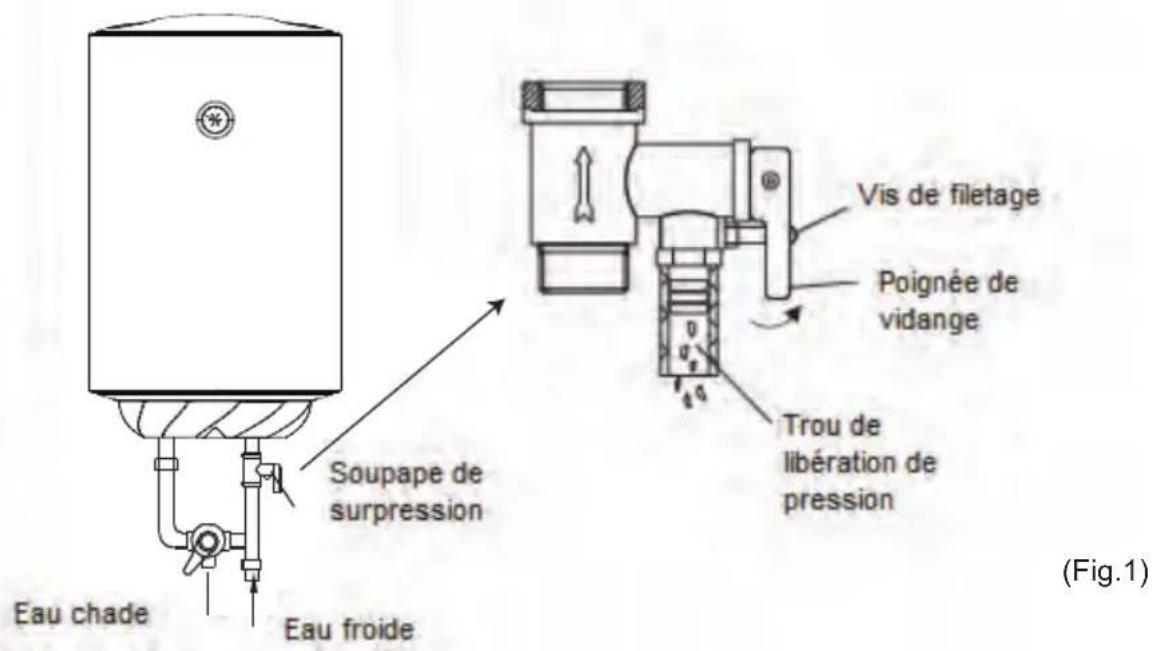

Eau chade Eau froide Soupape de surpression Vis de filetage Poignée de vidange Trou de libération de pression (Fig.1)

① est code-produit du chauffe-eau électrique;
② est la capacité (L);
③ représente la puissance nominale (* 100 W);
④ représente le code de motif (par exemple.: A, B, C ...);
⑤ représente l'extension du motif (par exemple: 1,2,3 ...);

2.2 Paramètres techniques de performance

Modèle	Volume (L)	Puissance nominale (W)	Tension nominale (ACV)	Pression nominale (MPa)	Température maximum de l'eau	Niveau de protection	Niveau d'étanchéité
CTR-30-M	30		220-240		750.7515	I	IPX4
CTR-50-M	50		220-240		750.7515	I	IPX4
CTR-80-M	80		220-240		750.7515	I	IPX4
CTR-100-M	100	1500	220-240		750.75	I	IPX4

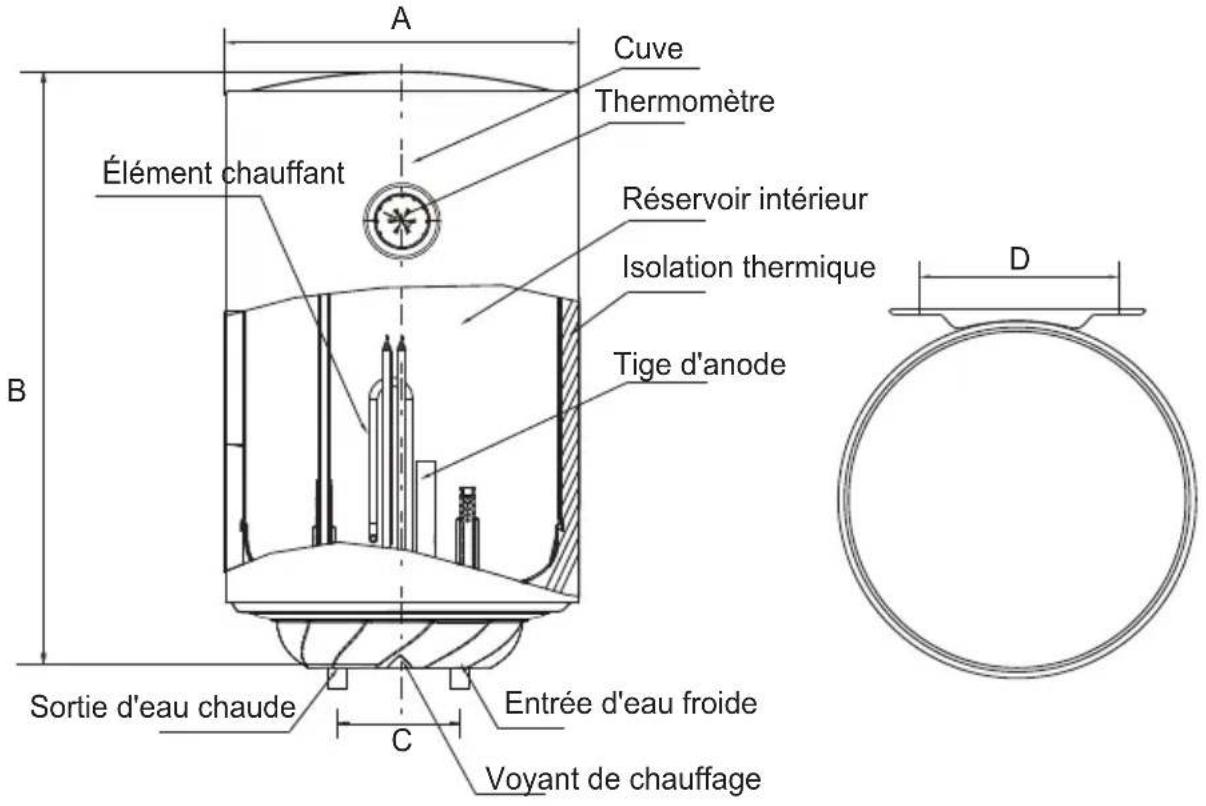

2.3 Brève présentation de la structure du produit

A Cuve Thermomètre Élément chauffant Réservoir intérieur Isolation thermique Tige d'anode B D Sortie d'eau chaude C Entrée d'eau froide Voyant de chauffage

	CTR-30-M	CTR-50-M	CTR-80-M	CTR-100-M
A	340	385	450	450
B	599	748.5	802.5	967.5
C	100	100	100	100
D	196	196	196	196

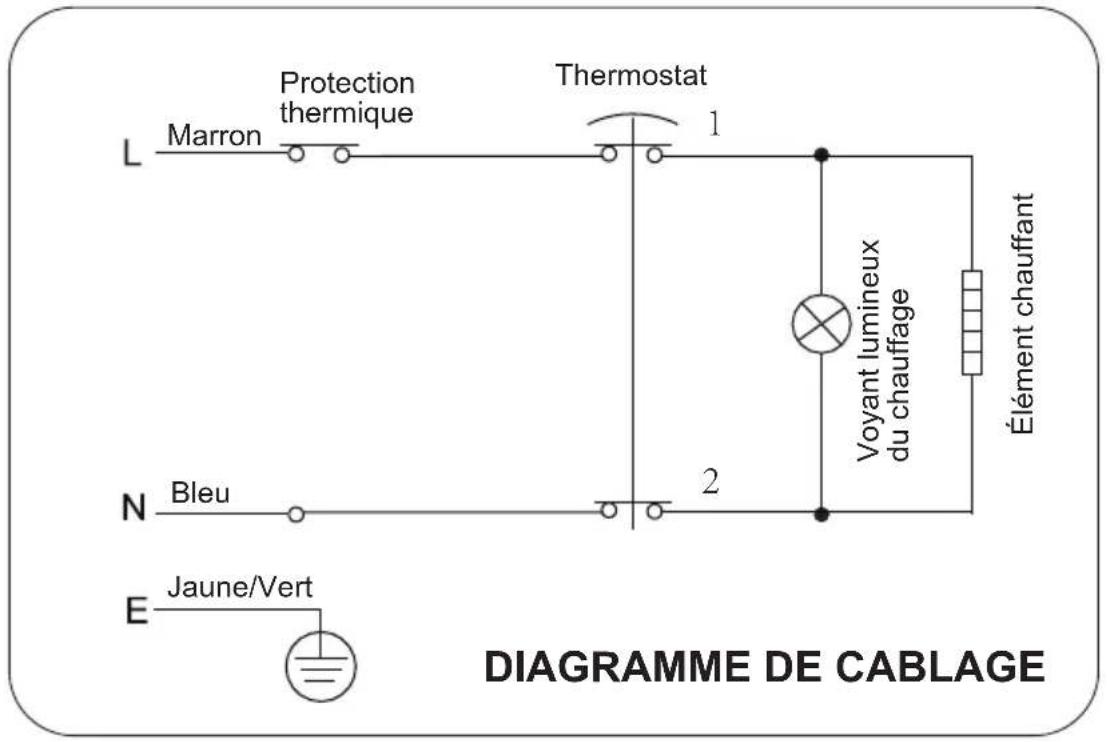

2.4 Diagramme du câblage interne

Marron Protection thermique Thermostat 1 N Bleu 2 Voyant lumineux du chauffage Élément chauffant E Jaune/Vert DIAGRAMME DE CABLAGE

3. UNITE D'INSTALLATION

3.1 Instructions d'installation

① Le chauffe-eau électrique doit être installé sur un mur solide. Si le mur ne peut pas supporter une charge égale à deux fois le poids total du chauffe-eau complètement plein d'eau, il est alors nécessaire d'installer un support spécial.
Au cas où les briques seraient creuses, assurez-vos de les remplir entièrement avec du ciment.
② Après avoir choisi un emplacement approprié, déterminez les positions des deux trous d'installation utilisés pour les boulons d'expansion crochetés. Faites deux trous dans le mur à une profondeur adéquate, en utilisant un outil tranchant dont la taille correspond à celle des boulons d'expansion attachés à la machine. Insérez le vis, placez le crochet vers le haut, serrez les écrous pour fixer fermement, puis accrochez dessus le chauffe-eau électrique (voir la figure 2).

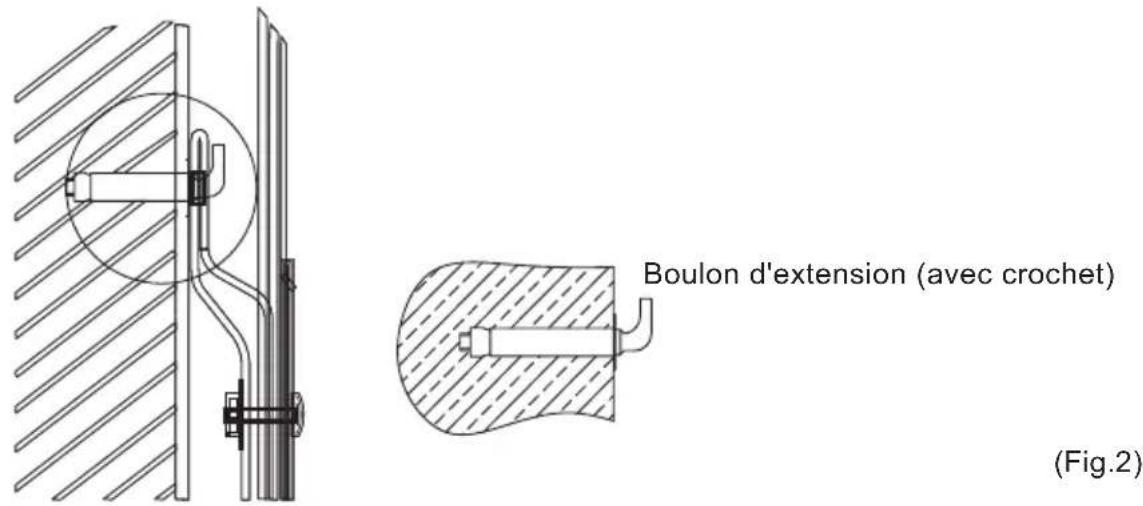

Boulon d'extension (avec crochet) (Fig.2)

③ Installez la prise d'alimentation dans le mur. La prise d'alimentation est de 220V. Il est recommandé de placer la prise à droite, au-dessus du chauffe-eau. La hauteur de la prise au sol ne doit pas être inférieure à 1,8 m (voir la figure 3). En cas de défaut sur le câble d'alimentation, il devrait être remplacé par les fabricants, des organismes ou une personne qualifiée qui est capable de le faire pour assurer la sécurité.

④ Si la salle de bain est trop petite, le radiateur peut être installé à un autre endroit. Toutefois, afin de limiter les pertes de chaleur du conduit, la position d'installation du chauffe-eau doit être la plus proche possible de l'emplacement du chauffe-eau.

3.2 Raccordement des conduits

① La dimension de chaque partie de tuyau est G1 / 2 "; La pression massive de l'entrée devrait utiliser Pa comme unité de mesure; La pression minimale de l'entrée devrait utiliser Pa comme unité.
② Raccordement de la soupape de surpression avec l'appareil à l'entrée du chauffe-eau.
③ Afin d'éviter les fuites lors du raccordement des conduits, les joints d'étanchéité en caoutchouc fournis avec le radiateur doivent être ajoutés au bout des fils pour assurer des joints étanches (voir Fig. 4).

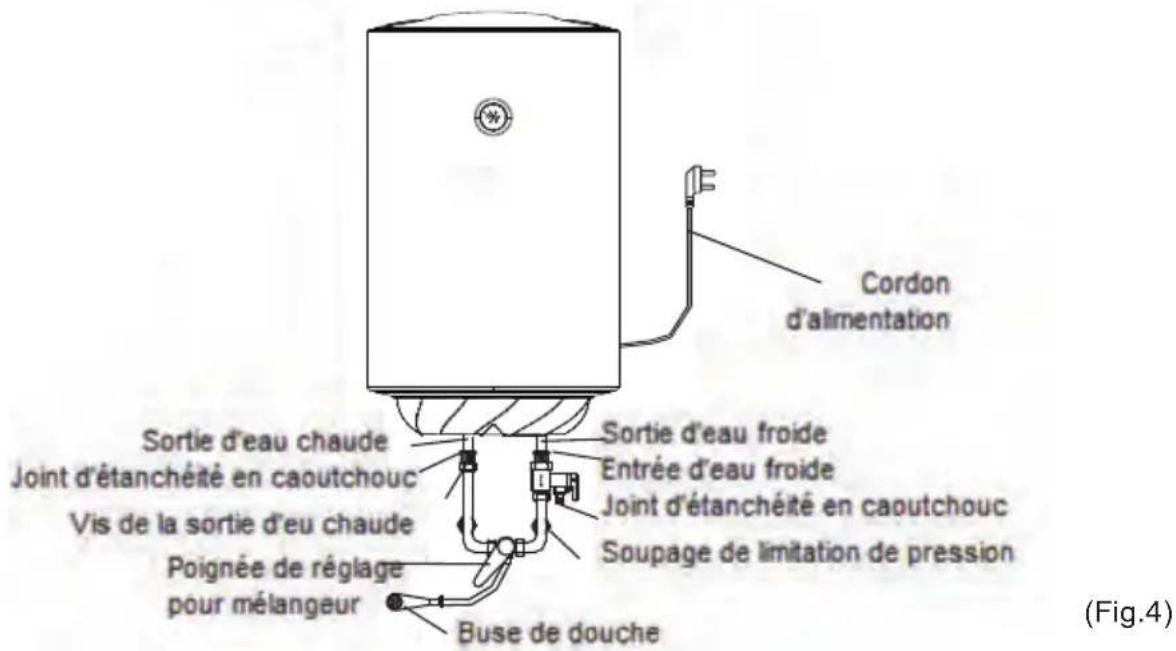

Cordon d'alimentation Sortie d'eau chaude Joint d'étanchéité en caoutchouc Vis de la sortie d'eu chaude Poignée de réglage pour mélangeur Sortie d'eau froide Entrée d'eau froide Joint d'étanchéité en caoutchouc Soupage de limitation de pression Buse de douche (Fig.4)

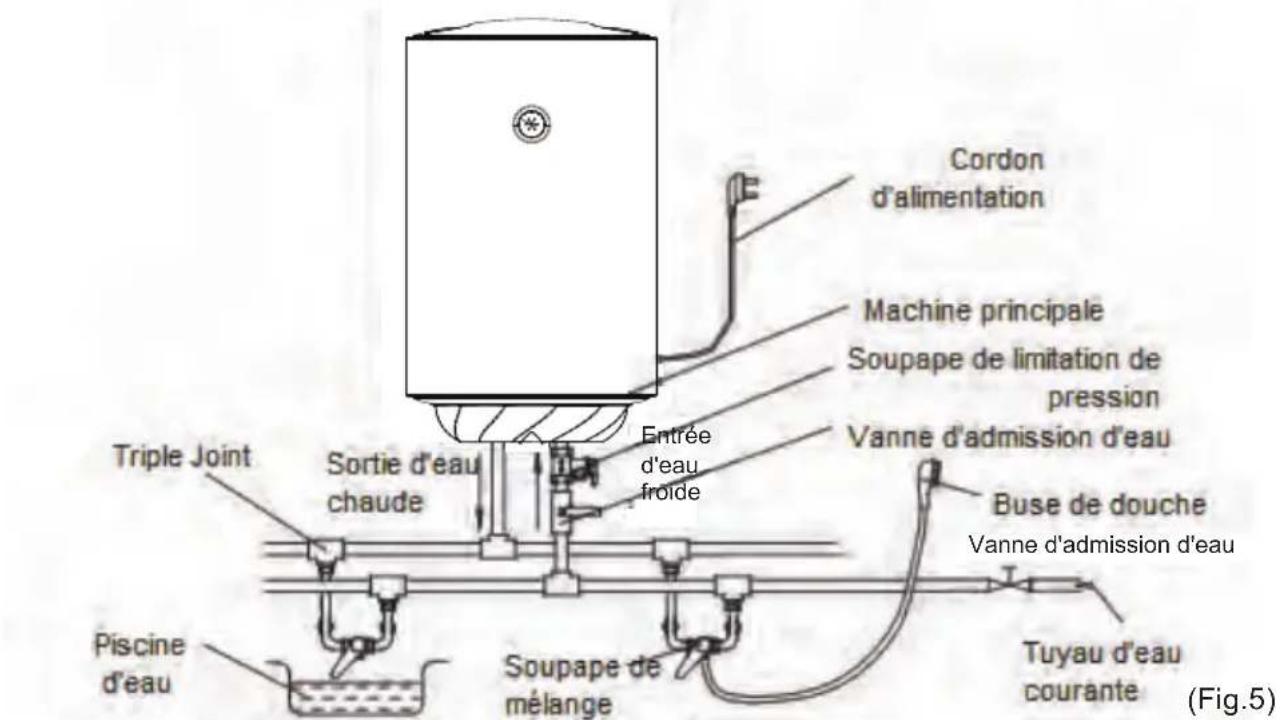

④ Pour réaliser un système d'alimentation multivoies, reportez-vous à la méthode indiquée à la fig.5.

Cordon d'alimentation Machine principale Soupape de limitation de pression Vanne d'admission d'eau Triple Joint Sortie d'eau chaude Entrée d'eau froide Buse de douche Vanne d'admission d'eau Piscine d'eau Soupape de mélange Tuyau d'eau courante (Fig.5)

NOTE

Assurez-vous d'utiliser les accessoires fournis par notre société pour installer le chauffe-eau électrique. Ce chauffe-eau électrique ne peut pas être accroché sur le support jusqu'à ce qu'il ait été approuvé pour être solide et fiable. Dans le cas contraire, le chauffe-eau électrique peut tomber du mur, endommageant l'appareil, engendrant même des accidents graves de blessure. En déterminant l'emplacement des trous de boulons, il faut veiller à ce qu'il y ait un espace d'au moins 0,2 m sur le côté droit du radiateur électrique, pour faciliter l'entretien de l'appareil, si nécessaire.

4. METHODE D'UTILISATION

- Tout d'abord, ouvrez l'une des soupapes de sortie du chauffe-eau puis ouvrez la soupape d'entrée. Le chauffe-eau se remplit d'eau. Lorsque l'eau sort du tuyau de sortie, elle implique que le chauffe-eau a été entièrement rempli d'eau et que la soupape de sortie peut être fermée.

NOTE

En fonctionnement normal, la soupape d'admission doit toujours être ouverte.

- Insérez la fiche d'alimentation dans la prise.

- Tournez le bouton de réglage de température, l'indicateur "CHAUFFAGE" s'allume. Selon l'indication sur le bouton, pour augmenter ou diminuer la température de réglage. Le thermostat contrôle automatiquement la température. Lorsque la température de l'eau à l'intérieur du chauffe-eau a atteint la température réglée, il s'éteint automatiquement et allume l'indicateur "Chauffage". Lorsque la température de l'eau tombe en dessous du point de consigne, le chauffage est allumé automatiquement Pour rétablir le chauffage, l'indicateur s'allume à nouveau.

5. ENTRETIEN

ATTENTION

Avant toute maintenance, coupez l'alimentation électrique.

- Vérifiez la fiche d'alimentation et la prise de courant aussi souvent que possible. Un entretien électrique sécurisé et une mise en terre corrects doivent être effectués. La prise et la sortie ne doivent pas chauffer excessivement. Si le chauffage n'est pas utilisé pendant une longue période, en particulier dans les régions où la température de l'air est basse (inférieure à 0 °C), il est nécessaire de drainer de l'eau du réchauffeur pour éviter d'endommager le chauffe-eau, car l'eau gèle dans le réservoir interne (voir Précautions dans ce manuel pour la méthode de vidange de l'eau à partir du conteneur intérieur). - Pour assurer un bon fonctionnement du chauffe-eau, il est recommandé de nettoyer régulièrement l'intérieur en retirant les dépôts sur l'élément chauffant électrique du chauffe-eau, ainsi que de vérifier l'état (entièrement décomposé ou non) de l'anode de magnésium et, le cas échéant, il faut la remplacer par une anode neuve en cas de décomposition complète. La fréquence de nettoyage des réservoirs dépend de la dureté de l'eau, dans la région. Le nettoyage doit être effectué par des services de maintenance spéciaux. Vous pouvez demander au vendeur l'adresse du centre de service le plus proche. - Le chauffe-eau est équipé d'un interrupteur thermique qui coupe l'alimentation de l'élément chauffant. Suite à une surchauffe de l'eau ou à son absence dans le chauffe-eau. Si le chauffe-eau est raccordé au secteur, mais que l'eau n'est pas chauffée et l'indicateur ne s'allume pas, alors l'interrupteur thermique a été éteint ou non allumé. Pour réinitialiser le chauffe-eau à l'état de fonctionnement, il faut:

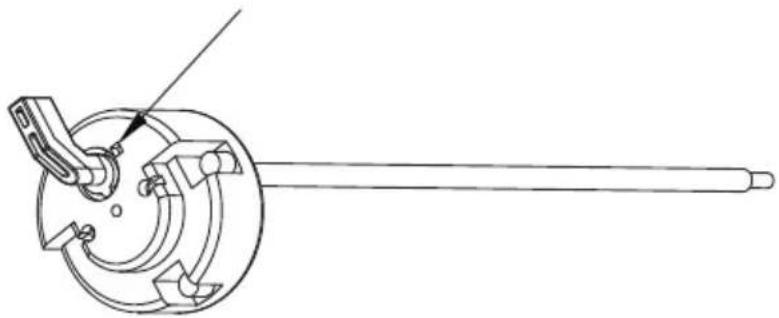

1. Éteignez le chauffe-eau, retirez la plaque du couvercle latéral / inférieur.
2. Appuyez sur le bouton, situé au centre de l'interrupteur thermique, voir Fig.6;
3. Si le bouton n'est pas pressé et qu'il n'y a pas de clic, alors vous devriez attendre que l'interrupteur thermique refroidisse jusqu'à la température initiale.

Les non-professionnels ne sont pas autorisés à démonter l'interrupteur thermique pour réinitialiser. Veuillez contacter les professionnels pour le maintenir. Sinon, notre entreprise ne pourra être tenue responsable si un accident de qualité survient à cause de cela.

6. DEPANNAGE

Panne	Cause	Solution
Le témoin de l'indicateur de chauffage est éteint	Echec dans le contrôle de température	Contactez le service-client aidant à la réparation.
L'eau ne coule pas de la sortie d'eau chaude	1. L'approvisionnement en eau courante est coupé.2. La pression hydraulique est trop basse.3. La soupape d'entrée n'est pas ouverte.	1. Attendre la restauration de l'alimentation en eau courante.2. Utilisez à nouveau le chauffe-eau lorsque la pression hydraulique augmente.3. Ouvrir la soupape d'entrée d'eau courante.
La température de l'eau est trop élevée.	Échec du système de contrôle de la température.	Contactez le service-client aidant à la réparation.
Fuite d'eau Problème dans joint d'étanchéité des tuyaux.		Sceller les articulations

NOTE

Les illustrations dans ce manuel d'utilisation et d'entretien sont uniquement indicatives, les pièces fournies avec le produit peuvent différer selon les illustrations. Ce produit est destiné à une utilisation domestique uniquement. Ces informations peuvent être modifiées sans préavis.

7. Réglementation européenne

Le chauffe-eau de stockage électrique CTR-30-M de l'entreprise Cata Electrodomesticos S.L. a été testé avec un profil de charge déclaré de la taille "S"

Le produit répond aux exigences des normes de régulation de la Commission (n° 814/2013) pour le réchauffeur d'eau électrique et a permis d'économiser l'énergie dans le chauffage de l'eau _wh = 31.6%

Qui correspondent à la classe d'efficacité du chauffage de l'eau "C"

Conformément à l'Annexe II Enercy Efficiency Classes article 1 de la commission Règlement (n° 812/2013)

L'évaluation du résultat de ce rapport en conformité avec le règlement de la commission (n° 812/2013 et 814/2019) n'est qu'une partie de l'évaluation de la conformité pour obtenir le label ErP.

Consommation d'électricité Q_elec , chauffage de l'eau efficacité énergétique _wh et eau mixte à 40°C (V40)

	Paramètre Valeur		UnitéDescription
Valeur-k	k	0.23
Conformité au contrôle intelligent	smart	0
Facteur de contrôle intelligent	SCF	0
Coefficient de conversion	CC	2.5
Terme de correction ambiante	Q_cor	-0.414	kWh
Référer l'énergie	Q_ref	2.1	kWh
Contenu énergétique utile	Q_H2O	2.5	kWh
Ratio de correction de référence et d'énergie utile	Q_ref/Q_H2O	0.84	kWh
Consommation quotidienne d'électricité (mesurée)	Q_est\_elec	3.520	kWh
Température de l'eau au début du cycle de mesure 24h	T3	66.4	°C
Température de l'eau au bout du cycle de mesure 24h	T5	71	°C
Volume de stockage	M_act	30.3	kg
Volume de stockage	C_act	30.3	L
Consommation quotidienne d'électricité (corrigée)	Q_elec	2.820	kWh
Efficacité énergétique du chauffage de l'eau	η_wh	31.6
Consommation annuelle d'électricité	AEC	583	kWh
Classe d'efficacité énergétique du chauffage de l'eau		C
Description			UnitéParamètre Va
Température de l'eau sans taraudage	T_set	66	°C
Température moyenne de l'eau de l'eau chaude de sortie	θ'_p	62.2	°C
Température moyenne de l'eau de l'eau froide d'entrée	θ_c	10.5	°C
Valeur normalisée de la température moyenne	θ_p	62.2	°C
Volume qui a délivré de l'eau d'au moins 40°C	V_40exp	25	L
Volume calculé qui a fourni de l'eau chaude d'au moins 40°C	V_40	44	L

Le chauffe-eau de stockage électrique CTR-50-M de l'entreprise Cata Electrodomesticos S.L. a été testé avec un profil de charge déclaré de la taille "M"

Le produit répond aux exigences des normes de régulation de la Commission (n° 814/2013) pour le réchauffeur d'eau électrique et a permis d'économiser l'énergie dans le chauffage de l'eau _wh = 36.6%

Qui correspondent à la classe d'efficacité du chauffage de l'eau "C"

Conformément à l'Annexe II Enercy Efficiency Classes article 1 de la commission Règlement (n° 812/2013)

L'évaluation du résultat de ce rapport en conformité avec le règlement de la commission (n° 812/2013 et 814/2019) n'est qu'une partie de l'évaluation de la conformité pour obtenir le label ErP.

Consommation d'électricité Q_elec , chauffage de l'eau efficacité énergétique _wh et eau mixte à 40°C (V40)

	Paramètre Valeur		UnitéDescription
Valeur-k	k	0.23
Conformité au contrôle intelligent	smart	0
Facteur de contrôle intelligent	SCF	0
Coefficient de conversion	CC	2.5
Terme de correction ambiante	Q_cor	-0.411	kWh
Référer l'énergie	Q_ref	5.845	kWh
Contenu énergétique utile	Q_H2O	7.349	kWh
Ratio de correction de référence et d'énergie utile	Q_ref/Q_H2O	0.795	kWh
Consommation quotidienne d'électricité (mesurée)	Q_est\_elec	8.662	kWh
Température de l'eau au début du cycle de mesure 24h	T3	63.3	°C
Température de l'eau au bout du cycle de mesure 24h	T5	70.3	°C
Volume de stockage	M_act	50.9	kg
Volume de stockage	C_act	50.9	L
Consommation quotidienne d'électricité (corrigée)	Q_elec	6.560	kWh
Efficacité énergétique du chauffage de l'eau	_wh	36.6
Consommation annuelle d'électricité	AEC	1404	kWh
Classe d'efficacité énergétique du chauffage de l'eau		C
Description			UnitéParamètre
Température de l'eau sans taraudage	T_set	64	°C
Température moyenne de l'eau de l'eau chaude de sortie	'_p	61.7	°C
Température moyenne de l'eau de l'eau froide d'entrée	_c	10.2	°C
Valeur normalisée de la température moyenne	_p	61.7	°C
Volume qui a délivré de l'eau d'au moins 40°C	V_40exp	42	L
Volume calculé qui a fourni de l'eau chaude d'au moins 40°C	V_40	73	L

Le chauffe-eau de stockage électrique CTR-80-M de l'entreprise Cata Electrodomesticos S.L. a été testé avec un profil de charge déclaré de la taille "M"

Le produit répond aux exigences des normes de régulation de la Commission (n ° 814/2013) pour le réchauffeur d'eau électrique et a permis d'économiser l'énergie dans le chauffage de l'eau _wh = 37.1%

Qui correspondent à la classe d'efficacité du chauffage de l'eau "C"

Conformément à l'Annexe II Enercy Efficiency Classes article 1 de la commission Règlement (n° 812/2013)

L'évaluation du résultat de ce rapport en conformité avec le règlement de la commission (n° 812/2013 et 814/2019) n'est qu'une partie de l'évaluation de la conformité pour obtenir le label ErP.

Consommation d'électricité Q_elec , chauffage de l'eau efficacité énergétique _wh et eau mixte à 40°C (V40)

	Paramètre Valeur		UnitéDescription
Valeur-k	k	0.23
Conformité au contrôle intelligent	smart	0
Facteur de contrôle intelligent	SCF	0
Coefficient de conversion	CC	2.5
Terme de correction ambiante	Q_cor	-0.335	kWh
Référer l'énergie	Q_ref	5.845	kWh
Contenu énergétique utile	Q_H2O	6.135	kWh
Ratio de correction de référence et d'énergie utile	Q_ref/Q_H2O	0.953	kWh
Consommation quotidienne d'électricité (mesurée)	Q_test\_elec	8.537	kWh
Température de l'eau au début du cycle de mesure 24h	T3	51.8	°C
Température de l'eau au bout du cycle de mesure 24h	T5	70.9	°C
Volume de stockage	M_act	80.6	kg
Volume de stockage	C_act	80.6	L
Consommation quotidienne d'électricité (corrigée)	Q_elec	6.428	kWh
Efficacité énergétique du chauffage de l'eau	_wh	37.1
Consommation annuelle d'électricité	AEC	1382	kWh
Classe d'efficacité énergétique du chauffage de l'eau		C
Description			UnitéParamètre
Température de l'eau sans taraudage	T_set	52	°C
Température moyenne de l'eau de l'eau chaude de sortie	'_p	50	°C
Température moyenne de l'eau de l'eau froide d'entrée	_c	10.5	°C
Valeur normalisée de la température moyenne	_p	49.9	°C
Volume qui a délivré de l'eau d'au moins 40°C	V_40exp	56	L
Volume calculé qui a fourni de l'eau chaude d'au moins 40°C	V_40	75	L

Le chauffe-eau de stockage électrique CTR-100-M de l'entreprise Cata

Electrodomesticos S.L. a été testé avec un profil de charge déclaré de la taille “M”.

Le produit répond aux exigences des normes de régulation de la Commission (n° 814/2013) pour le réchauffeur d'eau électrique et a permis d'économiser l'énergie dans le chauffage de l'eau _wh = 36.2%

Qui correspondent à la classe d'efficacité du chauffage de l'eau "C"

Conformément à l'Annexe II Enercy Efficiency Classes article 1 de la commission Règlement (n° 812/2013)

L'évaluation du résultat de ce rapport en conformité avec le règlement de la commission (n° 812/2013 et 814/2019) n'est qu'une partie de l'évaluation de la conformité pour obtenir le label ErP.

Consommation d'électricité Q_elec , chauffage de l'eau efficacité énergétique _wh et eau mixte à 40°C (V40)

	Paramètre Valeur		UnitéDescription
Valeur-k	k	0.23
Conformité au contrôle intelligent	smart	0
Facteur de contrôle intelligent	SCF	0
Coefficient de conversion	CC	2.5
Terme de correction ambiante	Q_cor	-0.464	kWh
Référer l'énergie	Q_ref	5.845	kWh
Contenu énergétique utile	Q_H2O	6.243	kWh
Ratio de correction de référence et d'énergie utile	Q_ref/Q_H2O	0.936	kWh
Consommation quotidienne d'électricité (mesurée)	Q_test\_elec	9.394	kWh
Température de l'eau au début du cycle de mesure 24h	T3	51.3	°C
Température de l'eau au bout du cycle de mesure 24h	T5	70.8	°C
Volume de stockage	M_act	100.9	kg
Volume de stockage	C_act	100.9	L
Consommation quotidienne d'électricité (corrigée)	Q_elec	6.653	kWh
Efficacité énergétique du chauffage de l'eau	_wh	36.2
Consommation annuelle d'électricité	AEC	1420	kWh
Classe d'efficacité énergétique du chauffage de l'eau		C
Description			UnitéParamètre
Température de l'eau sans taraudage	T_set	51	°C
Température moyenne de l'eau de l'eau chaude de sortie	'_p	50.7	°C
Température moyenne de l'eau de l'eau froide d'entrée	_c	10.3	°C
Valeur normalisée de la température moyenne	_p	50.7	°C
Volume qui a délivré de l'eau d'au moins 40°C	V_40exp	76.3	L
Volume calculé qui a fourni de l'eau chaude d'au moins 40°C	V_40	103	L

cataC

CATA ELECTRODOMÉSTICOS, S.L.

C. del Ter, 2 - 08570 TORELLÓ (Barcelona) SPAIN

Tel. [phone] - Fax [phone]

www.cnagroup.es - e.mail: [e-mail]
