MODE D'EMPLOI WG811Y5U Atag
indicateur def literature graisse
1,2,3,4 sélecteurs de puissance
introduction
Ce manuel est un aperçu des possibités offertes par cet apparéil. Il vous fourniras des renseignements précieux sur le plan de la sécurité et de l'entretien ainsi que des conseils en matière d'environnement et d'économie d'énergie.
Conserve le mode d'emploi et les directives d'installation. Ainsi, un évientuel prochain usager de l'appareil pourrait en profiter.
Bon ciusso!
table of contents
introduction 1
sécurities avant tout 2
éclairage 2
utilisation 3
entretien 4
problèmes à régler vous-même 5
elimination de I'emballage et appareil 5
sécurities avant tout
flamber et frire
Il est recommande de rester sur place et surveiller la friture.
Ne jamais faire flamber de préparation sous la hotte d'aspiration. Les flammes élevées risquent de provoquer un incendie. même si le ventilateur est étant.
alimentation en air
Si I'appareil est utilise pour la premiere fois,
verifier si I'alimentation en air est suffisante.
Une alimentation en air insuffisante combinée
a une flamme neue, peut cause des situations dangereuses.
nettoyage
Nettoyer l'appareil regulierement, comme indiquedans"entretien. Ceci evite les risques d'incendie.
éclairageutilisation
allumer l'éclairage
Appuyer sur le touche-eclairage. L'éclairage halogène s'allume. Levoyant orange au-dessus du t'éclairage s'allume.
éteigner la lumière
Appuyer à nouveau sur le touche-éclairage.
Le voyant orange au-dessus du touche-éclairage s'éteint.
mettre le ventilateur en marche
Appuyer sur touche 1,2 ou 3. La hotte d'aspiration s'enclenche et fonctionne comme programmée. Le voyant vert au-dessus du touche s'allume.
regler la capacité d'aspiration
Appuyer sur une touche supérieure ou inférieure.
Le voyant vert au-dessus du touche s a
position haute intensité
Presser la touche 4.
Le voyant vert au-dessus du touche s'allume.
La hote d'aspiration se remet
automatiquement sur la position 3 au bout de 3 minutes.
arrêt automatique
Presser la touche Levoyant vert au-dessus la touche s'allume. La hote d'aspiration s'esteint au bout de 15 minutes. La hote d'aspiration passase automatiquement de la position 3 a 1.
arrêt du ventilateur
Appuyer sur touche 1,2 ou 3. Le voyant au-dessus la touche s'eteint.
nettoyez le filtrte anti-graisse
Nettoyer le filtré àGRAISSÉ tous les quinze jours. Si le rouge indécateur de filtré àGRAISSÉ s'allume avant, directement nettoyer le filtré.
Remetre le filtré àGRAISSÉ qui est nettoyé en place et effacer la mémoire électronique par appuyer sur la touche d'panneau de commande pendant environ 5 secondes. Le voyant lumineux s'estint.
entretien
hotte d'aspiration
Nettoyez la hotte d'aspiration deux à quatre fois par an. Nettoyez non seulement les filtres agraisse mais aussi le reste de l'appareil. Utilisez un détergent liquide.
N'utilise jamais des produits abrasifs (teils que Vim, laine d'acier, éponges abrasives vertes ou autres éponges abrasives pour casseroles) ou des produits de nettoyage abrasifs (teils que les abrasifs liquides et le Cif). Pour les hottes d'aspiration en acier inoxydable structure, en particulier, la structure pourrait être endomagée, elle auraitès lors un aspect taché à la surface.
N'utilise jamais les détergents chimiques agressifs. Ces produits peuvent causeur une décoloration des peintures ou de l'acier inoxydable.
enlever les filtresanti-graisses Pyra/Quadro
Enlever les filtres comme suit: eteindre ventilateur et ecailage halogene. Presser tegerelement le filtre vers le haut et vers l'exterieur. Retirer le filtre en le soulevant. Retirer lentement. Defaire le crochet de la chaine de sécurité.
Raccrocher le crochet de la chaine de sécurité. Mettez le filtre dans le support sans forcer en poussant simultanement vers le haut et vers l'intérieur.
Effacer la mémoire électronique comme indiquésous 'utilisation'.
enlever les filtres anti-graisses Casa/Mega.
Eteindre ventilateur et éclairage halogène.
Tirer les filtres vers le bas pour les detacher.
Ils sont munis d'une fermeture magnétique.
Placer le filtré dans son support en le pressant légrement vers le haut.
nettoyer les filtres anti-graisses.
Le filtré peut être nettoyé dans le lavevaisselle.
replacer le filtré à carbone
Remplacer le filtré à carbone 1x par an. Ceci n'est valable que pour les hôtes de recirculation de l'air.
Placer le filtré à carbone au-dessus de l'unité de filtré avant de le remettre en place.
problèmes à régler vous-même
En cas de panne, essayer d'abord d'en localiser la cause et d'y remedier soi-même à l'aide du tableau ci-dessus. Le plus souvent, il s'agit d'un problème anodin auquel il est facile de remedier.
| problème | causes possibles | remédé |
| L'éclairage ne fonctionné pas. | Lampe défectueuse. | Tirez l'anneau de chrome vers le bas. Retirez la lampe à halogène de sa douille et remplacez-la par une lampe à halogène de 20 W. Pour saisir la nouvelle lampe, enveloppez-la dans une serviette ou un morceau de tissu propre. |
| Niveau sonore trop élevé. | Conduit d'évacuation trop long ou avec trop de coudes. | Adaptez le conduit d'évacuation. |
| Moteur défectueux. | Appelez le ServiceAprès Vente. |
elimination de I'emballage et apparéil
L'emballage de I'appareil est recyclable. Il peut etreutilise:
- du carton
- une feuille de polyethylene (PE)
- du polystyrene exempt de CFC (mousse dure de PS)
-bandes de polypropylene autour du carton - mousse (douce exempt de CFC)
Eliminer ces matériaux de façon adequate et conformément a la reglementation en vigueur dans notre commune.
L'administration communale vous informera des moyens aequats de vous debarrasser de vos ancients appeareils menagers.
Symbole
instructions d'installation
Einbauvorschriften
afzuigkap
cooker hood
hotte d'aspiration
Dunstabzugshaube
WG3/4/8H-EG3/4/8H
WG3/4/8S -EG3/4/8S
WG3/4/8Q-EG3/4/8Q
WG3/4/8Y -EG3/4/8Y
français page 13 - BE FR CH LU
Le montage d'une hotte d'aspiration doit se faire conformément aux prescriptions nationales et localesen vigueur.
Celles-ci prévoient entre autres que le dessous de la hotte d'aspiration doit se couver a une distance minimale de 75 cm au-dessus d'une table de cuisson à gaz. Pour une table de cuisson électrique la distance minimale est de 65 cm.
attention :
Lorsqu'une hotte d'aspiration et une source de chaleur (p.e. un poèle à gaz, à huile, à charbon etc.) qui prenning l'air de la même pièce sont utilisées simultanément, il faut faire attention puisque la hotte d'aspiration pourra aspirer l'air de combustion nécessaire, créé ainsi une depression dans la pièce. La depression maximum admise est de 4 Pa afin d'éviter que les gaz de combustion de la source de chaleur ne soient pas returnés dans la pièce. Afin d'assurer cette condition, il faut y avoir une source d'air qui fournit constamment de l'air frais à la pièce.
raccordementelectrique
Lors de la réalisation des connexions
electriques, il faut s'assurer que la prise de courant a un conducteur de mise à la terre et que la tension du réseau correspond à la valeur indiquée à la plaque signalétique se trouvant à l'intérieur de la hotte d'aspiration.
Après l'installation de la hotte d'aspiration, la prise de courant doit être accessible pour permettre, en cas de besoin, de débrancher l'appareil. Pour le raccordement électrique, il convient toujours d'observer les prescriptions locales en vigueur.
conduit d'évacuation
Après l'installation de la hotte d'aspiration, la prise de courant doit être accessible pour permettre, en cas de besoin, de débrancher l'appareil. Pour le raccordement électrique, il convient toutes d'observer les prescriptions locales en vigueur.
L'évacuation ne peut enaucun cas estre raccordée sur un canal utilisé a d'autres fins. L'évacuation peut se faire directement a travers le mur vers l'extérieur, a condition que I'ouverture dans le mur soit protégée par une grille contre la pénétration de la pluie, des fouilles, etc.
Le passage de l'évacuation ne peut être limite par la grille de plus de 20% .
Nos reccommandons le canal d'ecoulement le plus large possible etant donne qu'un diametre restreint reduit la capacitéd'aspiration et augmente le niveau du bruit.
Veiller a ce que les raccords soient appropriés. Pour la connexion des tuyaux, du papier collant aluminium ou synthétique peut ettre utilise.
L'utilisation d'un coude donne une certaine résistance. Veiller à ce que le canal soit placé de façon aussi droite et couple que possible et présente un minimum de coudes.
ATAG fournit des accessoires pour les canaux d'évacuation des hôtes d'aspiration. Une liste de prix fournir une vue d'ensemble de l'assortiment avec les numérios de types correspondants.

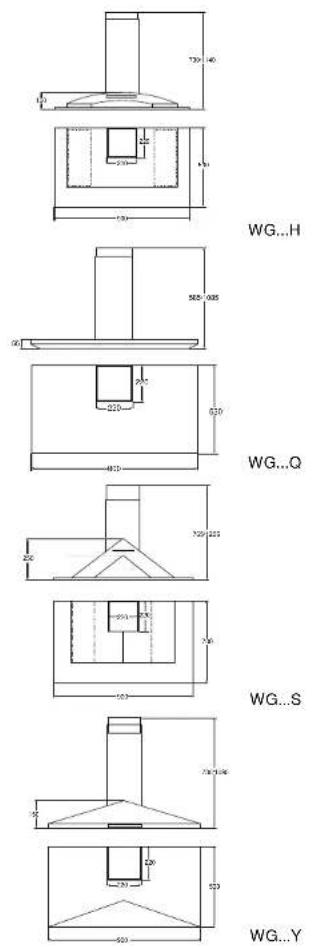

dimensions d'encastrement
encastrement modele mural
A la page 15 les mesures les plus importantes sont données. Vous pouvez changer la hauteur de la tube cheminée. Faites attention aux tolerances accordées.
Monter le tuyau d'ecoulement et les raccordements électriques de telle sorte qu'ils puisent facilement être raccordés sous la hotte d'aspiration.
marquage et montage de la sangle de fixation
Tracer un axe sur le mur (centre de la hotte d'aspiration).
Tenir la sangle de fixation de telle façon qu'elle repose contre le plafond. La flèche que l'on vait sur le rebord indique le milieu de la hotte d'aspiration. Marquer les trous de fixations.
Percer les trous de fixation (8 mm).
Placer les chevilles dans le mur et fixer la plaque de fixation sur le mur.
marquage et montage de la hotte d'aspiration
Marquer les trous de fixation sur le mur en se servant d'un pistolet et percer les trous (Ø 10 mm).
Placer les chevilles. Visser 2 écrous à l'envers sur les embouts filétés et ceci sur une profondeur de 20 mm dans le mur. Enlever les écrous.
Suspendre la hotte d'aspiration aux embouts. Fixer les bagues et les écrous et ajuster la hotte d'aspiration.
Monter - à partir de l'intérieur de la hotte d'aspiration - le cable de branchement et le tuyau d'écoulement (ne concerne pas les hottes de recirculation d'air). Vous assure que ce tuyau ne forme pas de coude.
Effectuez les jonctions de prises nécessaires.
suspendre tube telescopique
Glisser le bord du tube téléscopique supérieur par le bas entre la sanle de fixation et glisser le tube téléscopique vers le plafond (le tube téléscopique se fixe de lui-même).
Recouver un peu vers le dehors les cotés du tube t'éscopique inférieur et coincer sur le tube t'éscopique supérieur. Glisser le tube t'éscopique inférieur vers le bas jusqu'à ce qu'il s'ajusté à la hotte d'aspiration.

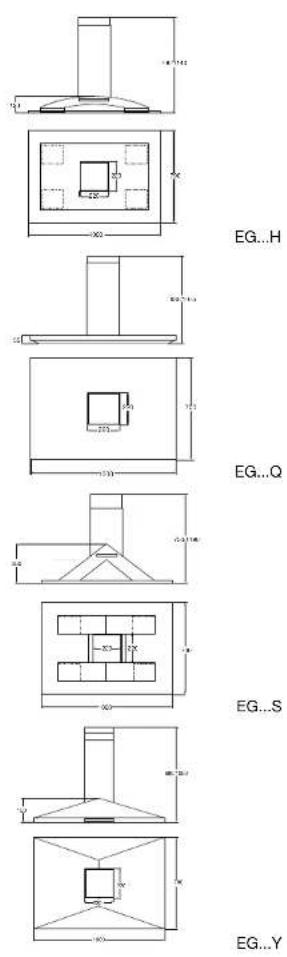

encastrement modele d'ile
A la page 15 les mesures les plus importantes sont données. Vous pouvez changer la hauteur de la tube cheminée. Faites attention aux tolerances accordées.
Il est recommandé de suspendre la hotte d'aspiration en se servant d'un ascenseur de montage. Si il n'y a pas un ascenseur, il est recommandé de faire le montage avec l'aide de plusieurs personnes.
Monter le tuyau d'ecoulement et les raccordements électriques de telle sorte qu'ills puisent facilement être raccordés sous la hotte d'aspiration.
marquage
Marquer les trouse de fixation dans le plafond en se servant d'un pistolet.
Percez les trouss (4× 10mm)
suspendre tube telescopique supérieur
Monter les chevilles et les embouts filétés au plafond. Visser les embouts filétés 20 mm dans les chevilles du plafond.
Placer le tube téléscopique supérieur sur les embouts filétés. Visser les anneaux et les écrous.
déterminer la longueur
Glisser le tube inférieur sur le carter du moteur de la hotte d'aspiration et tout sa sur
le tube téléscopique supérieur qui est deja ajusté.
Determine la longueur du tube telescopique. Pensez à la hauteur minimale nécessaire au-dessus du plan de travail.
Marquer les trouès de forage et tirer les deux parties encore.
Percer les troue de fixation (6 mm) a I'aide d'une petite perceuse qui est livree simultanement, sur le cote de la cheminee. Polir les troue.
montage de la hotte d'aspiration
Monter - à partir de l'intérieur de la hotte d'aspiration - le cable de branchement et le tuyau d'écoulement (ne concerne pas les hottes de recirculation d'air) Vous assurer que ce tuyau ne forme pas de coude.
Réaliser les jontions de prises nécessaires (pour l'alimentation du moteur externe).
Glisser la hotte d'aspiration autour du tube t'éloscopique supérieur. Serrer celui-ci avec les 4 vis.
données techniques
numéro du type voir plaquette
descriptive
alimentation 230 V 50 Hz
valeur deraccordement voir plaquette
dimensions (h x l x p) voir la page 15
Cet apparéil répond aux directives CE.
