GEBRUIKSAANWIJZING WG811Y5U Atag

automatische nalooptijd

verlichting

vetfilterindicatie

1,2,3,4 snelheidsschakelaars

nederlandslblzNLHL.BE

english page GB 1 08 IE

français page FR1 BL FR CH LU

Als u deze gebruilsaanwijzing doorleest, bent u spel op die hoogte van alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw verilighed en over het onderhoud van het toestel. Verder vindt u mileutips en aanwijzingen om energie te besparen.

Bewaar de gebruiksaanwijing en het installmentievoorschrift. Een eventuel volgende gebruiker van dit toestel kan waar zijn voordeel mee doen.

Veel kookpiezier!

inhoudsopgave

inleiding 1

voor uw veilighheid 2

verlichting 2

gebruik 3

hoe blijft het toestel mooi 4

storingenzelfverhelpen5

afvoeren verpakking en toestel 5

voor uw veiligheid

flamberen en frituren

Houd bij het frituren altijd een oogje in het zeil.

Flamberen onder een afzuigkap is Niet toegestaan.

Door de hoge vlammen kan brand ontstaan, ook bijuitgeschakelde ventilator.

Iuchttoevoer

Als u het toestel gebruikt, controleer dan of de luchttoevoer voldoende is.

Bij onvoldoende luchttoevoer in combinatie met gebruik van open vuur hunnen gevaarlijke situaties ontstaan.

reinigen

Reinig het toestel regelmatig. zie pagina 4 'hoe blijft het toestel moof'.

Hiermee voorkomt u dat er een brandgevaarlijke situatie ontstaat.

verlichting

verlichting inschakelen

Druk op de verlichtingstoets.

De halogeenverlichting gaat aan.

Het oranje lampje boven de verlichtingstoets gaat branden.

verlichting uitschakelen

Druk nogmaals op de toets voor de verlichting.

Het oranje lampje boven de verlichtingstoets gaat UIT.

gebruik

ventilator inschaken

Druk op toets 1, 2 of 3.

De afzuiqkap schakelt in op de ingetoetste stand. Het groene lampje boven de toets gaat branden.

afzugcapaciteit regelen

Druk op een hogere of lagere toets.

Het groene lampje boven de toets gaat branden.

Intensiefstand

Druk op toets 4.

Het groene lampje boven de toets gaat branden.

Na 5 minuten schakelt de kap automatisch terug maar stand 3.

automatische nadraaien

Druk optoets

Het groene lampje boven de toets gaat branden.

Na 12 minuten schakelt de afzuiqkap uit. De afzuiqkap schakelt automatisch terug

stand 3aar 1.

ventilator uitschakelen

Druk op toets 1, 2 of 3.

Het lampje boven de toets gaat uit.

reinig het vetfilter

Het vetfilter elk2 weken reinigen. Als het rode vetfilterindicatielampje border brandt, dan het filter direct reinigen.

Plaats het gereinigde filter terug en wis het elektronisch geheugen door ca. 5 Second op toets het bedieningspaneel te drukken. Het indicatielampje gaat UIT.

hoe lijft het toestel mooi

atzulgkap

Maak de afzuiqkap twee tot vier keer per staat grondig schoon. Reinig dan nicht alleen de vetfilters maar ook de binnenkant van het toestel. Gebruik voor de afzuiqkap een afwasmiddel of allesreiniger.

Gebruik nooit schurende schoonmaak-middelen (zoals Vim of schuursponsjes) of polistende schoonmaakmiddelen (zoals vloeibare schuurmiddelen). Met name bij roestvrijstalen afzuiqkappen die voorzijn zich van een struktur bestaat kanats die structuur worden aangetast, wat een vlekkerig oppervlak tot gevolg heeft.

Gebruik nooit agressieve reinigingsmiddelen.
Deze können verkleuringen veroorzaken,
zobel op lakken als op roestvrijstaal.

vetfilters Pyra/Quadro verwijderen

Verwijder de filters als volgt: schakel de ventilator en de halogeenlamp uit. Druk het filter ieits maar boven en tegelijkkertijd maar buiten. Nu kutu het eruit tillen. Haal het filter er langzaam uit. Klik de haak van de veiligheidsketting los.

Klik de haak van de veiligheidsketting er wee
aan. Zet het filter in de houder, door het
zachtjes naar boven en tegelijkertijd naar
binnen te drukken.
Wis het elektronisch geheugen zoals
aangegeven bij 'gebruik'.

vetfilters Casa/Mega verwijderen

Schakel de ventilator en de halogeenlamp uit.
Trek de filtersaarbenedentoles.Ze+zijn voorzien van een magnetsluiting.

Zet het filter in de houder, door het zachtjes\ aar boven te drukken.

vetfilters reinigen

U kunt het filter in de afwasmachine reinigen.

koolstoffilter vervangen

Vervang het koolstofffilter 1x peraar.Dit geld alleen voor recirculatiekappen.

Leg dit koolstofffilter bovenop de filterunit onder de klem, voordat u het terugplaatst.

storingenzelfverhelpen

Mocht het toestel Niet waar wens functioneren, controlleren dan eerst of u de storing zich kunt verhelpen. Vaak isoor eenkleinigheid deoorzaak van de storing.

storing

oorzaak

Trek de verchroomde siarring
narr bebeden.Trek het halogeenlampje uit de fitting en
ervang het door een nieuw 20 W halogeenlampje.Pak het
nieuwel lampje met een schoon
doekje of iets dergelijks vast.

De afzuigkap maakt Ilawaai.

Afvoer te lang of te veel bochten in het kanaal; tekleine diameter.

Verander het afvoerkanaal.

Motor defect.

Bel de Servicedienst.

afvoeren verpakking en toestel

De verpakking van het toestel is recyclebaar. Gebruikt kennen zijn:

-karton
poly-ethylenfolie (PE)
- CFK-vrij polystyrene (PS-hard-schuim)
polypropyleen banden om de doos
- CFK-vrij schuim (zacht)

Deze materiai op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

De overheid kan u ook informatiek verschaffen over het op verantwoorde wijze afvoeren van afedankte huishoudelijk apparaten.

symbols

installatievoorschrift

nederlandslblz.1- NL BE

english page 7-12 GB IE

De installmente van een afzugkap要去 geschieden in overeenstemming met de nationaal en lokaal geldende voerschriften.

Deze bepalen o.a. dat de afstandussen de onderkant van de afzuiqkap en een gaskoktoestel minimaal 75 cm dient te bedragen. Bij een elektrisch kooktoestel moet deze afstand minimaal 65 cm zich.

let op:

Wanner een afzugkap en een warmtebron (bijv. gas-, olie- of kolengestookte formuizen) die lucht uit dezfelfde ruimte verbruiken tegelijk worden ingezet, bestaat demogelijkheid dat de afzugkap de moodzakelijkke verbrandingslucht uit de ruimte afzigt waardoor een onderdruk in de ruimte kan ontstaan. De maximaal toegestane onderdruk bedraagt 4 Pa, opdat er geen verbrandingsgassen van de warmtebron worden teruggevoerdaar de ruimtezfelt. Daarom is een luchttoevoeroodzakelijk, waardoor de ruimte constant van verse lucht wordt voorzien.

elektrische aansluiting

Bij het aansluiten van de elektrische verbindingenClient erop te worden gelet dat de contactdoos geaard is enDat het voltage overeenkomt met de aansluitwaarde op de gegevensplaat aan de binnenzijde van de kap.

De contactdoos要去 installatie van de afzulgkap bereikbaar着眼 om het toestel stroomloos te kunnen makeen. Volg voor de elektrische aansluiting alidayd deplaatselijk geldende voorschriften op.

afvoer

De afoer mag in geen geval op een kanaal worden aangesloten dat ook in gebruik is voor andere doeleinden.

De afoer kanrechtstreeks door de muur naar
buiten plaatvinden, mits de muuropending door
een rooster wordst beschermd gegen
inregenen en het binnendringen van bladeren
e.d.

De dooloraat van de afvoer mag nieteer dan 20% beperkt worden door het rooster.

Wij adviseren een zo ruim möglich
afvoerkanaal teplaaten. Een Kleinere
diameter heeft een lagere afzuiigcapaciteit en
eien hoger geluidsniveau tot gevolg.

Zorg voor goed passende aansluitingen. Voor het verbinden van de pijpen kut u aluminium of kunststof plakband gebruiken.

Een bocht geeft waterrstand. Zorg ervoor dat het kanaal vloeendiend verloopt en zo min möglichk bochten heeft.

ATAG levert accessoires voor afvoerkanalen van afzigkappen. In de prijsliest vindt u een overzicht van het assortment met de bijbehorende typenummers.

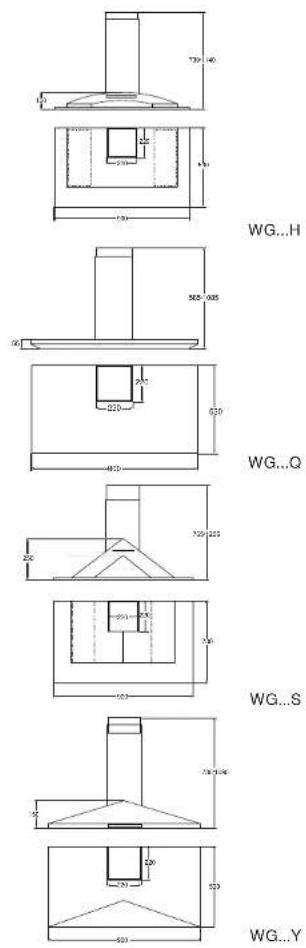

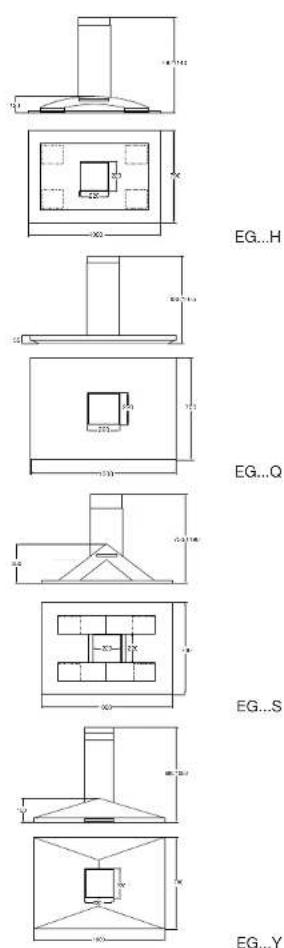

inbouwmaten

inbouwen wandmodellen

Op de vorige pagina zijn de belangrikkste afmetingen aangegeven. U kunt de hoogte van de telescooppijp instellen. Houd wel rekening met de toegestane toleranies.

Monteer de afoer en de elektrische aansluiting zodanig dat u ze straks makkelijk op de afzugkap kurz aansluiten.

aftekenen en monteren bevestigingsmaterial

• Zet een hartlij op de muur (midden van de kap).
• Houd de bevestigingsbeugel zo tegen de wand, dat hij tegen het plafond rust. De markings op de omgezette rand geeft het midden van de afzuiqkap aan. Markeer de bevestigingsgalen.
  -Boor de bevestigingsgaten (8 mm).
• Monteer de pluggen in de muur en bevestig de bevestigingsbeugel aan de muur.

afzugkap aftekenen en monteren

• Teken de montagegaten af op de muur m.b.v. de aftekenmal en boor de twee gaten (2 x 10 mm).

• Bevestig de pluggen. Draai 2 moeren in tegengestelde richting op de draadeinden en draai de draadeinden tot ca. 20mm in de muur. Verwijder de moeren.

• Hang de kap aan de draadeinden.
  Monteer de ringen en moeren en zet de kap vast.
• Monteer van binnen ut de aansluitkabel en de afvoerslang (geldt Niet bij recirculatiekappen). Zorg ervoor dat de afvoerslang knikvrij gelegd worden.
• Maak de benodige stekkerverbindingen.

telescooppijp ophangen

Schuif de omgezette rand van de bovenste telescooppijp van onderaf tussen de bevestigingsbeugel en schuif de telescooppijp gegen het plafond. (De telescooppijp zet zichselt vast).
- Buig de zijkanten van de onderste telescooppijpientsaar buiten en klem hem over de bovenste telescooppijp. Schuiif de onderste telescooppijpnaar beneden tot hij aansluit op de afzuiqkap.

inbouwen eilandmodellen

Op pagina 3 zich de belangrijkste afmetingen aangegeven. U kurz de hoogte van de telescooppijno instellen. Houd wel rekening met de toegestane tolerancies.

Het verdient aanbeveiling om de afzuigkap met behulp van een montagelift op te hangen.
Indien geen lift aanwezig, is het raadzaam om de montage met meer personen uit te voeren.

Monteer de afoer en de elektrische aansluiting zodanig dat u ze straks makkelijk op de afzugkap kurz aansluiten.

aftekenen

• Teken de montagegaten af op het plafond met behulp van de attekenmal.
  -Boor de gaten (4× 10mm)

bovenste telescooppijp ophangen

• Monteer de plugged en draadeinden aan het plafond. Schroef de draadeinden 20mm in de plugged in het plafond.
• Plaats de bovenste telescooppijp over de draadeinden. Draai de ringen en moeren vast.

maat nemen

• Schuif de onderste telescooppijp over het motorhuis van de afzugkap en het geheel over de reeds gemonteerde bovenste telescooppijp.
  -Bepaal de lenghte van de telescooppijp Denk aan de minimale noodzakelijk hoogte boven het aanrechtblad.
• Teken de boorgaten af en schuif de beide delen weeur uit elkaar.
• Boor de bevestigingsgaten (6.0 mm) met het bijgeleverde boortje aan de zijkant van de toren. Ontbraam de gaten.

afzugkap monleren

• Monteer van binnen uit de aansluitkabel en de afvoerslang (geldt Niet bij recirculatiekappen). Zorg ervoor dat de afvoerslang knikvrij gelegdt worden.
• Maak de benodigde stekkerverbindingen (voeding van de externe motor).
  Schui de afzug kap over de bovenste telescooppijp. Draai deze vast met de 4 schroeven.

technische gegevens

typenummer zie gevegensplaatje

energiesoort 230V50Hz

aansluitwaarde zi gegevensplaatje

afmetingen (× × ) zie tekeningen

Dit toestel voldoet aan de geldende CE richtlijnen.
