HEK4535U - Table de cuisson electrique Atag - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson électrique encastrable
Marque	Atag
Modèle	HEK4535U
Dimensions (L x P x H)	58 x 52 x 6 cm (estimation)
Poids	8 kg (estimation)
Alimentation électrique	230 V~ 50 Hz, 6000 W
Type de raccordement	Fixe ou fiche, câble H05RR-F 5G1,5 mm²
Nombre de zones de cuisson	4 (2 normales, 2 rapides)
Puissances des zones	Normale 18 cm : 1500 W, Rapide 14,5 cm : 1500 W, Rapide 18 cm : 2000 W, Normale 14,5 cm : 1000 W
Commandes	Boutons rotatifs avec positions 0 à 12
Voyant de fonctionnement	Oui, permet de voir quelle zone est allumée
Matériau de la surface	Émail et acier inoxydable
Entretien et nettoyage	Nettoyer avec un chiffon humide et du papier essuie-tout. Utiliser un produit spécial ou une goutte d'huile pour les éléments chauffants. Nettoyer le plateau avec un abrasif liquide doux.
Sécurité	Installation par un professionnel, mise à la terre obligatoire, interrupteur omnipolaire recommandé
Pannes courantes	Vérifier la fiche et les fusibles. Contacter le fournisseur si problème persistant.
Pièces détachées et réparabilité	Contacter le service client Atag. Toujours fournir le numéro de type de l'appareil.
Informations générales	Appareil conforme aux directives CE. Ne peut être raccordé que par un installateur reconnu.

FOIRE AUX QUESTIONS - HEK4535U Atag

Comment installer la table de cuisson Atag HEK4535U ?

L'installation doit être réalisée par un installateur reconnu. Découpez un évidement aux dimensions indiquées (épaisseur minimale du plan de travail : 28 mm). Insérez la plaque et fixez-la à l'aide des colliers. Raccordez à une alimentation 230 V~ 50 Hz avec un câble H05RR-F 5G1,5 mm². Vérifiez le fonctionnement.

Quels types de casseroles utiliser ?

Utilisez des casseroles à fond solide et plat, un peu plus grandes que la zone de cuisson. Le fond doit être sec. Évitez les casseroles trop petites pour éviter une surchauffe et une déformation de la plaque.

Comment nettoyer les éléments chauffants ?

Essuyez avec un chiffon légèrement humide ou du papier essuie-tout. Pour les résidus brûlés, utilisez un couteau non coupant ou une éponge synthétique (Scotch Brite). Graissez occasionnellement avec un produit spécial (Collo Elektrol) ou une goutte d'huile à coudre.

Que faire si une zone de cuisson ne chauffe pas ?

Vérifiez que la fiche est bien branchée et que les fusibles du tableau ne sont pas défectueux. Si le problème persiste, contactez le fournisseur ou le service client Atag en précisant le numéro de type de l'appareil.

Comment utiliser les boutons de commande ?

Les boutons tournent vers la gauche ou la droite. La position 0 est l'arrêt. De 1 à 3 : garder au chaud et mijoter ; 3-4 : poursuite de cuisson ; 4-6 : faire bouillir ; 6-8 : saisir et frire ; 8-12 : rôtir à chaleur vive.

Pourquoi la plaque de cuisson dégage-t-elle une odeur lors de la première utilisation ?

Lors de la première mise en service, il est normal qu'une odeur désagréable se dégage. Pour l'éliminer, faites chauffer toutes les zones à puissance maximale pendant 3 minutes sans casserole. Cela brûle la couche anti-rouille de protection.

Comment nettoyer le plateau en acier inoxydable ?

Pour les taches persistantes, utilisez un abrasif liquide ou une éponge à récurer non abrasive (blanche). Pour l'acier inoxydable, un détergent spécifique (3M) est recommandé. Ne frottez pas avec des éponges vertes abrasives pour éviter les rayures.

Quelle est la puissance totale de l'appareil ?

La puissance totale de la table de cuisson Atag HEK4535U est de 6000 W, répartie sur 4 zones : deux normales (1500 W et 1000 W) et deux rapides (1500 W et 2000 W).

Puis-je utiliser des ustensiles en fonte ?

Oui, à condition que le fond soit plat et solide. Évitez de faire glisser les ustensiles sur la plaque pour ne pas rayer la surface.

Comment savoir quelle zone est allumée ?

Un voyant lumineux situé sur le panneau de commande s'allume pour indiquer quelle plaque de cuisson est active. Cela vous permet de vérifier visuellement les zones en fonctionnement.

MODE D'EMPLOI HEK4535U Atag

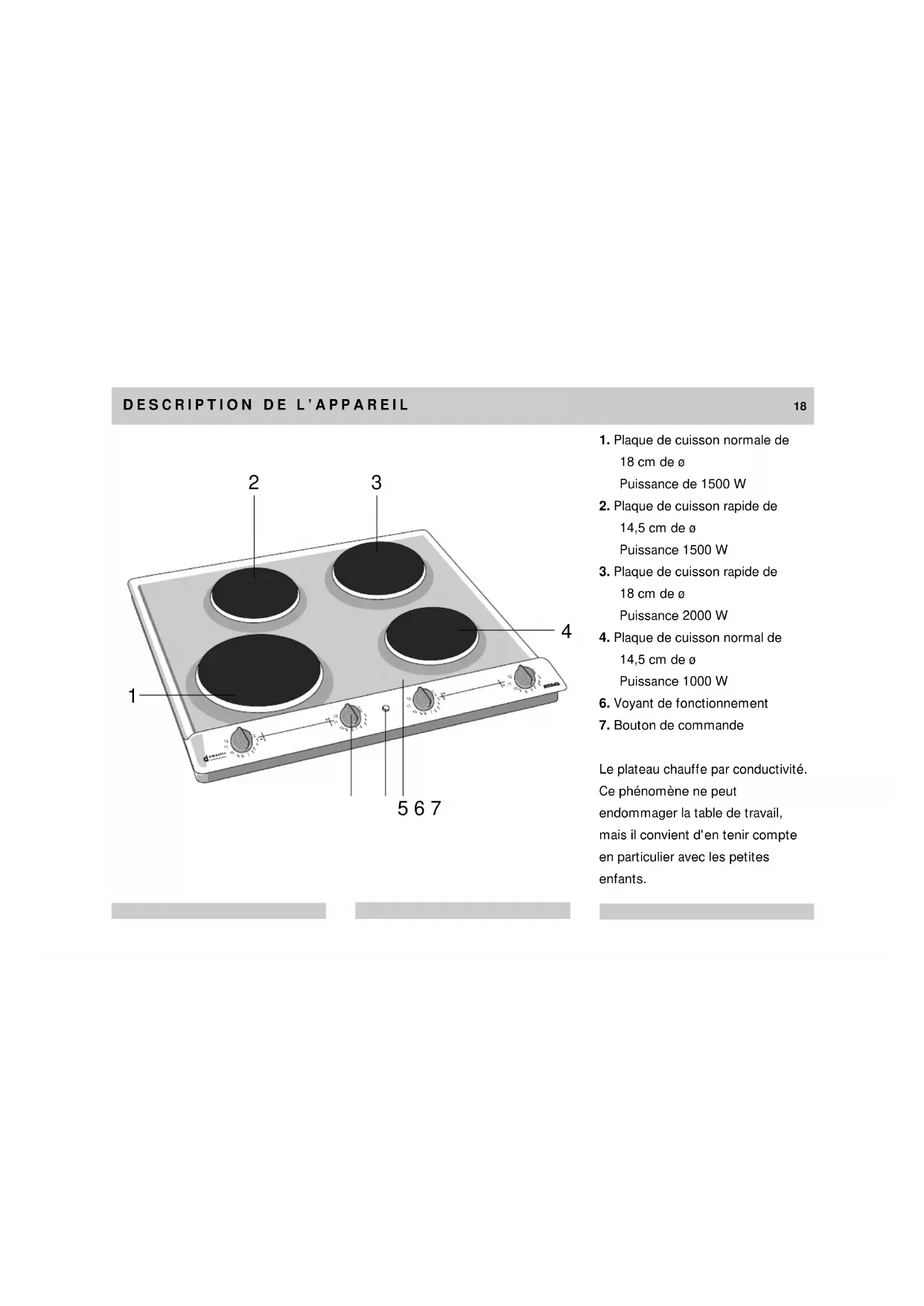

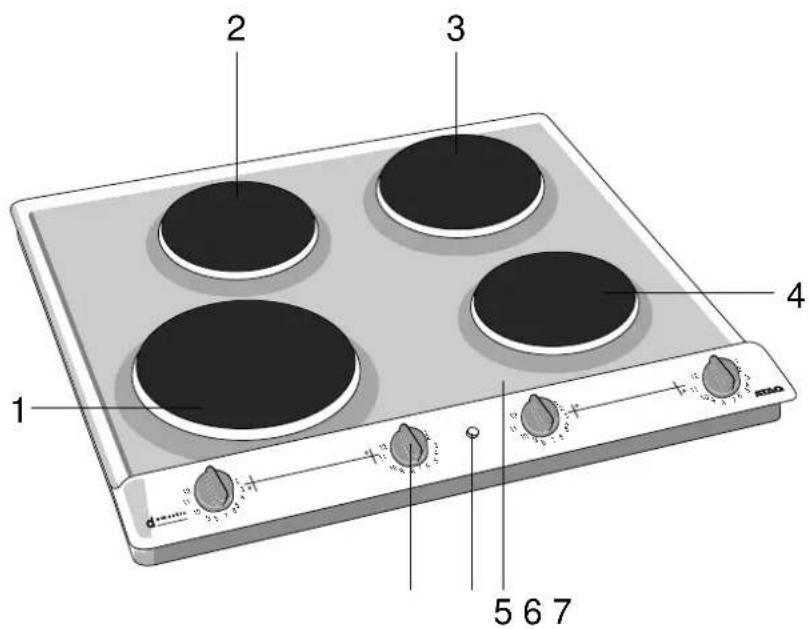

1. Plaque de cuisson normale de 18 cm de 0 Puissance de 1500 W
2. Plaque de cuisson rapide de 14,5 cm de 0 Puissance 1500 W
3. Plaque de cuisson rapide de 18 cm de 0 Puissance 2000 W
4. Plaque de cuisson normal de 14,5 cm de 0 Puissance 1000 W
5. Voyant de fonctionnement
6. Bouton de commande

Le plateau chauffe par conductivite.
Ce phénomène ne peut endommager la table de travail, mais il convient d'en tener compte en particulier avec les petites enfants.

COMMANDER

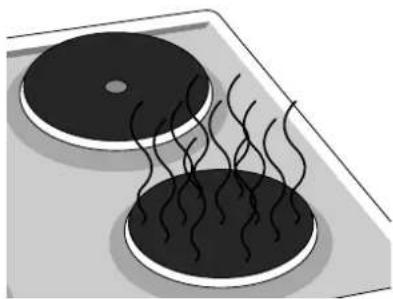

MISE EN SERVICE

1. Vérifier que l'appareil est branché sur le réseau.
2. Allumer tous les éléments
   chauffants pendant trois
   minutes sur la position la plus
   haute sans placer de casseroles
   sur les zones chauffantes.

Une couche spéciale anti-rouille se consume maintainant et peut dégager une oedur désagreable.

PLAQUES DE CUISSON NORMALE ET RAPIDE

Les boutons de commande des plaques de cuisson normale et rapide tournent vers la gauche et vers la droite.

POSITIONS

0 arrêt
1-3 Garder au chaud et mijoter
3-4 Poursuite de cuisson
4-6 Faire bouillir
6-8 Saisir et frire
8-12 Rötir à chaleur vivie

COMMANDE

VOYANT LUMINEUX

Levoyant lumineux situé sur le panneau de commande permet de voir qu'elle plaque de cuisson est allumée.

CONSEIL

Cuire avec le couvercle sur la casserole. La cuisson est plus rapide et donc économique. La plaque de cuisson reste chaude assez longtemps après avoir ete teinte.

Utiliser cette chaleur pour la préparation.

NON

CASSEROLES

Pour une bonne transmission de la chaleur il importe que :

-la casserole possede un fond solide et plat
- le dessous de la casserole soit sec. L'humidité sur la plaque de cuisson peut faire rouiller celle-ci.
- le diamètre de la casserole soit un peu plus grand que le diamètre de la plaque de cuisson.

OUI

Une casserole trop petite donne une diffusion irregularite de la chaleur dans la plaque de cuisson. Celle-ci risque alors de se courber et meme de se fissurer.En outre, lorsque la casserole est trop petite il y a plus de risque que la casserole deborde et que des aliments collent s'attachment sur la plaque de cuisson.

ENTRETIEN

Oter tous les alimentents ayant débordé de la casserole ou la poèle le plus rapidement possible. Le chou-rouge, la rhubarbe et la compote de pomme en particulier doivent être enlevé au plus vite. Lorsqu'ils restent trop longtemps, I'émail ou l'acier inoxydable peuvent décolorer.

ELEMENTS CHAUFFANTS

Nettoyer avec un morceau de papier
cuisine ou un chiffon légèrement
humide suffit généralement.
Les alimentés qui ont attaché doivent
ètre enlevé avec le côte non
coupant d'un couteau ou avec une
éponge à recycler synthétique
(Scotch Brite).

De temps à autre l'objet chauffant peut êtreGRAISSÉ à l'aide d'un produit d'entretien spécial pour plaques de cuisson (Collo Elektrol).

Une goutte d'huile (pour machine a coudre) peut également être utilisée. Les éléments ne peuvent etre enduits d'une couche trop epaisse,ils deviendraient collants et diffusent une odeur désagreable lorsque la plaque chauffe.
Le bord en acier inoxydable de I'element chauffant ne peut en aucun cas etre nettoyé avec un produit abrasif,mais avec un détergent (liquide) doux.

Après le nettoyage, enlever les résidus de savon, en particulier dans l'espace situé entre l'objet en fonte et le bord en acier inoxydable.

Après le nettoyage toujours enlever les évventuels résidus de savon et allumer la plaque de cuisson pour faire evaporer l'humidité.

PLATEAU

Les taches persistantes sur le plateau peuvent être enlevées à l'aide d'un produit abrasif liquide ou une éponge à récurer en matière synthétique. Les taches persistances sur les apparciels en acier inoxydable peuvent être enlevées à l'aide d'un détergent pour acier inoxydable 3M (en vente au département quincaillerie des grandes surfaces) ou à l'aide d'une éponge sanitaire non abrasive. (Celles-ci se reconnaissent à leur surface blanche, par exemple Scotch Brite n° 373, les éponges à récurer vertes contiennent des détergents abrasifs pouvant griffer la surface inox. L'acier inoxydable présente une structure. Des taches brillantes apparaitront lors du récurage ou polissage.

PANNES

22

En cas de panne ou dérangement, vérifier d'abord si le problème peut être résolu sans aide extérieure. Sinon, contacter le fournisseur. Si celui-ci ne peut résoudre la panne, nous téléphoner ou nous écrire. Toujours déscrire le problème de façon aussi complète et claire que possible et fournir le numéro de type de l'appareil.

Les zones de cuisson ne sont pas chaudes

CAUSEPANNE

La fiche n'est pas dans la prise

Les fusibles du tableau sont défectueux

REMÉDE

Mettez la fiche dans la prise

Contrôlez le tableau du compteur

FICHE TECHNIQUE

• Les points dans le numéro de référence seront replacés par la code-coleur de l'appareil. Par exemple: Une table de cisson HEK455 est une table de cisson HEK4.. en couleur 55 (blanc).

GENÉRALITÉS

Cet apparéil ne peut être raccordé que par un installateur reconnu.

RACCORDEMENT ÉLECTRIQUE

230VCA-50Hz

Le raccordement du gaz doit etre conforme à la reglementation nationale et locale. Les différentes options de raccordement sont indiquées sur la plaquette descriptive située sous l'appareil. L'appareil doit etre mis à la terre. Pour le raccordement,utiliser de préférence un cable du type H0 5RR-F5G-1,5mm².Si vous souhaitez faire une connexion fixe,veillez à ce qu'un interrupteur omnipolaire avec une distance de contact de 3 mm au minimum soit installé dans la

conduite d'alimentation.

VALEURS DE RACCORDEMENT

HEK4..6000W

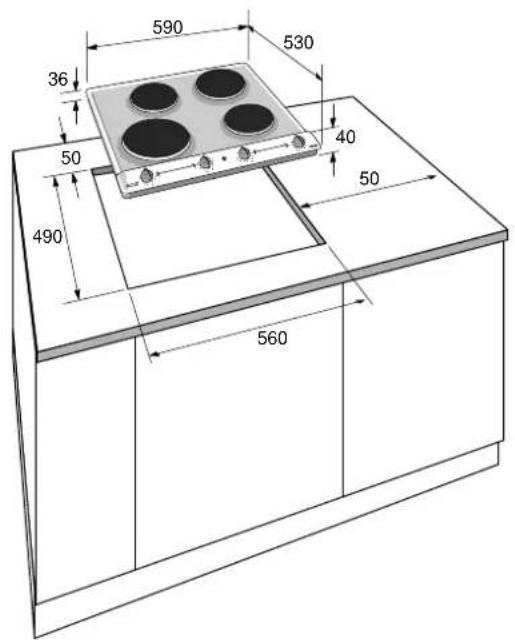

ENCASTREMENT

1. Monter le cable de raccordement.

2. Découper à la scie l'évidement dans le plan de travail (voir dimensions d'encastrement, en page 24). L'épaisseur minimum de plan de travail est de 28~mm

3. Laisser descendre la plaque de cuisson dans l'évidement.

plan de travail 28 mm

Bloc de garniture

1. Fixer la plaque de cuisson. Vous pouvez coincer les colliers de

fixation contre la partie inférieure de I'evidement.

1. RÉalisir le raccordement électrique.
2. Enfin, vérifier le fonctionnement de l'appareil.

Cet apparéil répond aux directives CE en vigueur.
