HEK4535U - Elektrische kookplaat Atag - Gratis gebruiksaanwijzing en handleiding

Type product	Inbouw elektrische kookplaat
Merk	Atag
Model	HEK4535U
Afmetingen (L x B x H)	58 x 52 x 6 cm (schatting)
Gewicht	8 kg (schatting)
Elektrische voeding	230 V~ 50 Hz, 6000 W
Aansluitingtype	Vast of stekker, kabel H05RR-F 5G1,5 mm²
Aantal kookzones	4 (2 normaal, 2 snel)
Vermogens zones	Normaal 18 cm: 1500 W, Snel 14,5 cm: 1500 W, Snel 18 cm: 2000 W, Normaal 14,5 cm: 1000 W
Bediening	Draaiknoppen met posities 0 tot 12
Werkingindicator	Ja, geeft aan welke zone ingeschakeld is
Oppervlaktemateriaal	Email en roestvrij staal
Onderhoud en reiniging	Reinigen met een vochtige doek en keukenpapier. Gebruik een speciaal product of een druppel olie voor de verwarmingselementen. Reinig de plaat met een mild vloeibaar schuurmiddel.
Veiligheid	Installatie door een erkende installateur, aardverplichting, aanbevolen omnipolaire schakelaar
Veelvoorkomende storingen	Controleer de stekker en zekeringen. Neem contact op met de leverancier als het probleem aanhoudt.
Onderdelen en repareerbaarheid	Neem contact op met de klantenservice van Atag. Geef altijd het typenummer van het apparaat.
Algemene informatie	Apparaat voldoet aan CE-richtlijnen. Mag alleen worden aangesloten door een erkende installateur.

Veelgestelde vragen - HEK4535U Atag

Hoe installeer ik de Atag HEK4535U kookplaat?

De installatie moet worden uitgevoerd door een erkende installateur. Maak een uitsparing met de aangegeven afmetingen (minimale dikte werkblad: 28 mm). Plaats de plaat en bevestig deze met de klemmen. Sluit aan op een 230 V~ 50 Hz voeding met een kabel H05RR-F 5G1,5 mm². Controleer de werking.

Welke soorten pannen gebruiken?

Gebruik pannen met een stevige, vlakke bodem, iets groter dan de kookzone. De bodem moet droog zijn. Vermijd te kleine pannen om oververhitting en vervorming van de plaat te voorkomen.

Hoe reinig ik de verwarmingselementen?

Veeg af met een licht vochtige doek of keukenpapier. Voor aangebrande resten gebruik een niet-snijdend mes of een synthetische spons (Scotch Brite). Smeer af en toe met een speciaal product (Collo Elektrol) of een druppel naai-olie.

Wat te doen als een kookzone niet verwarmt?

Controleer of de stekker goed is aangesloten en of de zekeringen in de meterkast niet defect zijn. Neem contact op met de leverancier of de klantenservice van Atag met het typenummer van het apparaat als het probleem aanhoudt.

Hoe gebruik ik de bedieningsknoppen?

De knoppen draaien naar links of rechts. Stand 0 is uit. Van 1 tot 3: warm houden en sudderen; 3-4: verder koken; 4-6: aan de kook brengen; 6-8: aanbakken en frituren; 8-12: braden op hoog vuur.

Waarom ruikt de kookplaat bij het eerste gebruik?

Bij het eerste gebruik is het normaal dat een onaangename geur ontstaat. Om deze te verwijderen, verwarm alle zones gedurende 3 minuten op maximaal vermogen zonder pan. Dit verbrandt de beschermende anti-roestlaag.

Hoe reinig ik de roestvrijstalen plaat?

Voor hardnekkige vlekken gebruik een vloeibaar schuurmiddel of een niet-schurende schuurspons (wit). Voor roestvrij staal wordt een specifiek reinigingsmiddel (3M) aanbevolen. Wrijf niet met groene schuursponzen om krassen te voorkomen.

Wat is het totale vermogen van het apparaat?

Het totale vermogen van de Atag HEK4535U kookplaat is 6000 W, verdeeld over 4 zones: twee normale (1500 W en 1000 W) en twee snelle (1500 W en 2000 W).

Kan ik gietijzeren pannen gebruiken?

Ja, mits de bodem vlak en stevig is. Vermijd het schuiven van de pannen over de plaat om krassen op het oppervlak te voorkomen.

Hoe weet ik welke zone ingeschakeld is?

Een controlelampje op het bedieningspaneel gaat branden om aan te geven welke kookzone actief is. Zo kunt u visueel controleren welke zones in werking zijn.

GEBRUIKSAANWIJZING HEK4535U Atag

GEBRUKSAANWIJZING/ INSTALLATIEVOORSCHRIFT

INSTRUCTIONS FOR USE / INSTALLATION INSTRUCTIONS

MODE D'EMPLOI / INSTRUCTIONS D'INSTALLATION

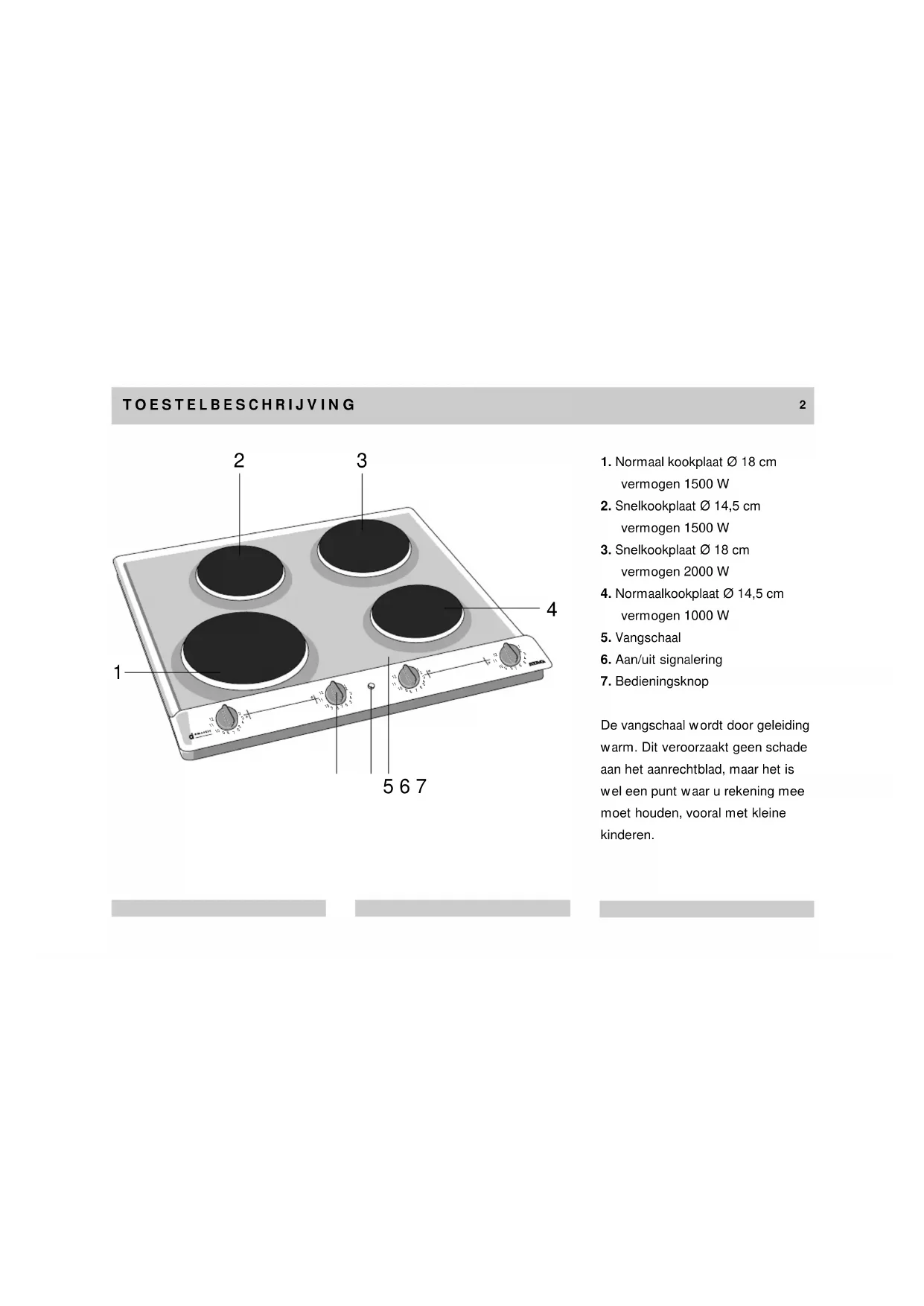

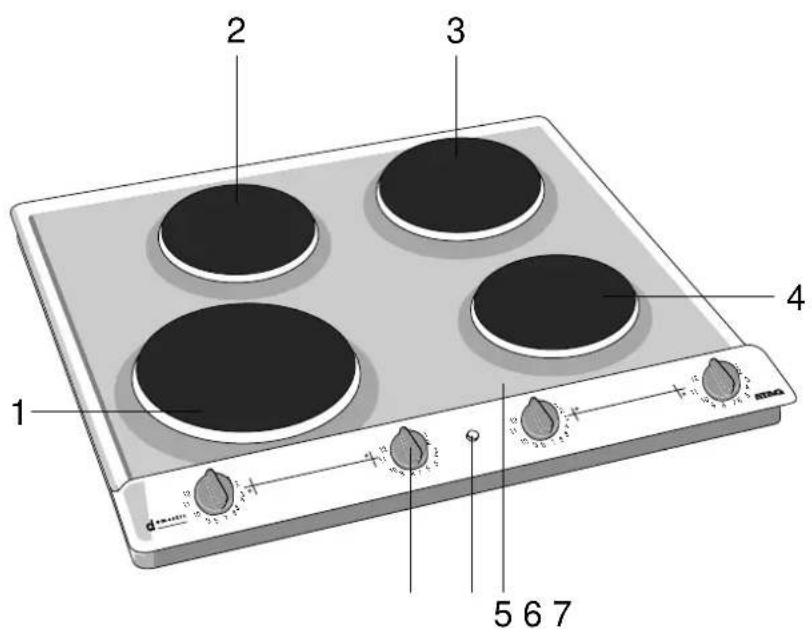

1. Normaal kookplaat 18 cm vermogen 1500 W
2. Snelkookplaat 14,5 cm vermogen 1500 W
3. Snelkookplaat 18 cm vermogen 2000 W
4. Normaalkookplaat 14,5 cm vermogen 1000 W
5. Vangschaal
6. Aan/uit signalering
7. Bedieningsknop

De vangschaal worden door geleiding warm. Dit veroorzaakt geen schade aan het aanrechtblad, maar het is wel een punt waar u rekening mee moet honden, vooral metkleine kinderen.

BEDIENING

INGEBRUIKNAME

1. Controller of de stekker in het stopcontact zit.

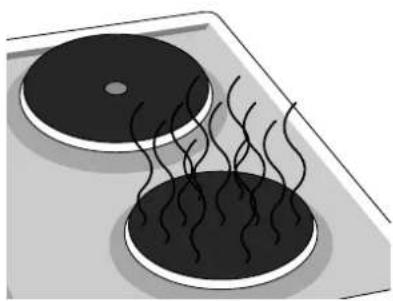

2. Schakel alle elementen drie minuten in op de hoogste stand zonder dat er een pan op staat. Een speciale roestwerende laag brandt nu weg. Hierbij kan even een onaangename geur optreden.

De bedieningsknuppen van de normaal- en de snelkookplaat kurz u zowel rechts- als linksom draaien.

STANDEN

0Uit

1-3 Warmhouden en sudderen
3-4 Doorkoken
4-6Aan de kook brengen
6-8Aanbraden en frituren
8-12 Bakken

BEDIENING

CONTROLELAMPJE

Aan het controelampje in het bedieningspaneel kunt u zien welke kookplaat is ingeschakeld. Kook met het deksel op de pan.

TIPS

U kookt dan sneller en voordeliger.
De kookplaat blijf nog geruime tijd warm nadat deze is uitgeschakeld.
Gebruik deze nawarmte voor de bereiding. Voor een goede warmtec

Niet zo Maar zo

PANNEN

is het belangrijk dat:
- De pan een solide vlakke bodem heeft.
- De bodem van de pan droog is. Vocht op de kookplaat kan roestveroorzaken.
- De diameter van de pan iets

groter is dan de diameter van de kookplaat.

Een tekleine panveroorzaakt
een onregelmatige
warmteverdeling in de
kookplaat. Hierdoor kan de
kookplaat krom trekken of zichs
barsten. Bovendien zal bij een te
kleine pan overgekoekt voedsel
op de kookplaat komen.

ONDERHOUD

Verwijder overgekookt voedsel zo snel möglichk. Met name overkooksel van gerechten als rode kool, rabarber en appelmoes moeten snel verwijderd worden. Wanner ze lang op het email of roestvrijstaal inwerken kan dit verkleuren.

ELEMENTEN

Afnemen met een prop
keukenpapier of een iets vochtige
doek is meestal voloende.
Overgekoohte en aangebakken
restjes verwijderen met een botte
kant van een mes of een kunststof
schuursponsje (Scotch Brite). Van
tijd totarend kunt u het element
invetten met een
onderhoudsmiddel voor

elektrocookplaten (Collo Elektrol). U kunt hiervoor ook een druppeltje (naaimachine)olie gebruiken. De elementen Niet te dik insmeren want dan worden ze plakkerig en verspreiden ze een onaangename geur.

De roestvrijstalen rand van het element nooit schoonmaken met een schuurmiddel maar met een (vloeibaar) schoonmaakmiddel.

Na het schoonmaken de zeepresten verwijderen, vooral uit de ruimte tussen het gietijzeren element en de roestvrijstalen rand.

Na het schoonmaken allijd eventueel aanwezige zeepresten verwijderen en het element even inschakelen om het vocht te lately verdampen.

VANGSCHAAL

Hardnekkige vlekken op geemailleerde vangschalen kunt u verwijderen met een vloeijaarschuurmadel of kunststof schuursponsje.

Hardnekkige vlekken op roestvrijstalen toestellen kunt u verwijderen met 3M roestvrijstaalreiniger (verkrijgbaar bij de ijzerwarengroothandel) of een nietschurende sanitairspons. (Deze zinte herkennen aan het witte schuurvlak, bijv. Scotch Brite no. 373. In groene schuursponsjes zitten schuurmiddelen die krassen veroorzaken.) Het roestvrijstaal is voorzien van een structuur. Bij schuren of polijsten zullen er (glanzende) vlekken in het oppervlak ontstaan.

STORINGEN

Controleer bij een storing eerst of u het euvel zichkunt verhelpen. Lukt dat Niet, neem dan contact op met uw leverancier. Kan hij u Niet helpen, bel of schrijf ons en wij zullen u van dienst+zijn.

Omschrijf de klacht altijd zo duidelijk möglichn en geef altijd het typenummer van het toestel op.

OORZAAKSTORING

REMEDIE

Stekker in het stopcontact steken

Zekering in de meterkast defect

Meterkast controeren

TECHNISCHE GEGEVENS

Typenummer:

HEK4. * (topbediening)

Energiesoort:

230 V/50 Hz

Aansluitwaarde:

6000W

• Op de ontbrekende posities in het typenummer staat de kleurcode van het toestel. Voorbeeld: een kookplaat HEK453 is een kookplaat HEK4.. in kleur 53 (jasmijnwit).

INSTALLATIEVOORSCHRIFT

ALGEMEEN

Dit toestel mag alleen door een er-kend elektro-technisch installmentaangesloten worden.

De aansluiting moet voldoen aan de nationale en lokale voorschriften. Op het gegevensplaatje staan de aansluitmogelijkheden aangegeven. Het gegevensplaatje vindt u aan de onderzijde van het toestel. Het toestel要去 altijd geaard zichn. Gebruik voor het aansluten een kabel van het type H0 5RR-F5G-1,5mm². Wilt u een vaste aansluiting makes zorg er dan voor dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm

in de toevoerleiding worden aangebracht.

AANSLUITWAARDE

HEK4..6000W

INBOUWEN

1. Monteer de aansluitkabel.

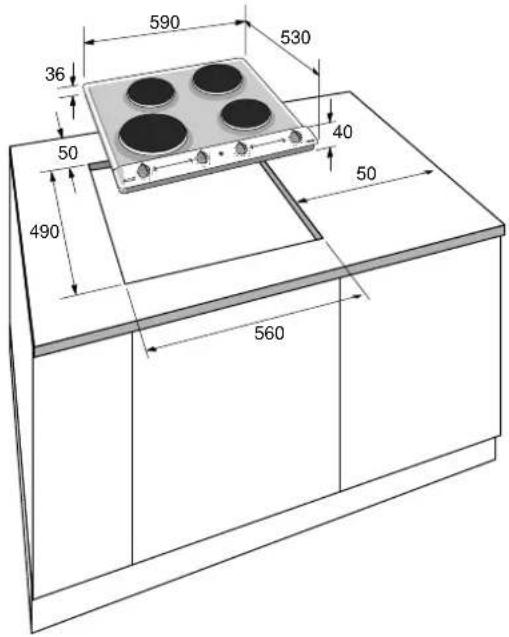

2. Zaag de uitsparing in het aanrechtblad (zie Inbouwmaten, pag. 8). De minimale bladdekte bedraagt 28mm
3. Laat de kookplaat in de uitsparing zakken.

1. Zet de kookplaat vast. De bevestigingsbeugels kurz u

tegen de onderkant van de uitsparing klemmen.

1. Breng de elektrische aansluiting tot stand.
2. Controleer tenslotte de werkinq van het toestel.

Dit toestel voldoet aan de geldende CE richtlijnen.
