HEK4535U - Elektrisches Kochfeld Atag - Kostenlose Bedienungsanleitung

Produkttyp	Einbau-Elektrokochfeld
Marke	Atag
Modell	HEK4535U
Abmessungen (L x B x H)	58 x 52 x 6 cm (Schätzung)
Gewicht	8 kg (Schätzung)
Stromversorgung	230 V~ 50 Hz, 6000 W
Anschlussart	Festanschluss oder Stecker, Kabel H05RR-F 5G1,5 mm²
Anzahl Kochzonen	4 (2 normale, 2 Schnellkochzonen)
Zonenleistungen	Normal 18 cm: 1500 W, Schnell 14,5 cm: 1500 W, Schnell 18 cm: 2000 W, Normal 14,5 cm: 1000 W
Bedienelemente	Drehknöpfe mit Positionen 0 bis 12
Betriebsanzeige	Ja, zeigt an, welche Zone eingeschaltet ist
Oberflächenmaterial	Emaille und Edelstahl
Pflege und Reinigung	Mit einem feuchten Tuch und Küchenpapier reinigen. Für die Heizelemente ein Spezialprodukt oder einen Tropfen Öl verwenden. Die Ablage mit einem milden flüssigen Scheuermittel reinigen.
Sicherheit	Installation durch Fachmann, Erdung erforderlich, allpoliger Schalter empfohlen
Häufige Störungen	Stecker und Sicherungen überprüfen. Bei anhaltendem Problem den Lieferanten kontaktieren.
Ersatzteile und Reparierbarkeit	Atag-Kundendienst kontaktieren. Immer die Typnummer des Geräts angeben.
Allgemeine Informationen	Gerät entspricht EG-Richtlinien. Darf nur von einem anerkannten Installateur angeschlossen werden.

Häufig gestellte Fragen - HEK4535U Atag

Wie installiere ich das Kochfeld Atag HEK4535U?

Die Installation muss von einem anerkannten Installateur durchgeführt werden. Schneiden Sie eine Aussparung in den angegebenen Maßen (Mindestdicke der Arbeitsplatte: 28 mm). Setzen Sie die Platte ein und befestigen Sie sie mit den Klammern. Schließen Sie an eine 230 V~ 50 Hz Stromversorgung mit einem Kabel H05RR-F 5G1,5 mm² an. Überprüfen Sie die Funktion.

Welche Arten von Töpfen verwenden?

Verwenden Sie Töpfe mit festem und flachem Boden, etwas größer als die Kochzone. Der Boden muss trocken sein. Vermeiden Sie zu kleine Töpfe, um Überhitzung und Verformung der Platte zu vermeiden.

Wie reinige ich die Heizelemente?

Mit einem leicht feuchten Tuch oder Küchenpapier abwischen. Für angebrannte Rückstände ein nicht schneidendes Messer oder einen synthetischen Schwamm (Scotch Brite) verwenden. Gelegentlich mit einem Spezialprodukt (Collo Elektrol) oder einem Tropfen Nähmaschinenöl einfetten.

Was tun, wenn eine Kochzone nicht heizt?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist und ob die Sicherungen im Verteilerkasten in Ordnung sind. Wenn das Problem weiterhin besteht, kontaktieren Sie den Lieferanten oder den Atag-Kundendienst unter Angabe der Typnummer des Geräts.

Wie benutze ich die Bedienknöpfe?

Die Knöpfe drehen sich nach links oder rechts. Position 0 ist aus. 1-3: Warmhalten und Köcheln; 3-4: Weiterkochen; 4-6: Kochen; 6-8: Anbraten und Frittieren; 8-12: Scharfes Braten.

Warum riecht das Kochfeld beim ersten Gebrauch?

Bei der ersten Inbetriebnahme ist ein unangenehmer Geruch normal. Um ihn zu beseitigen, heizen Sie alle Zonen 3 Minuten lang ohne Topf auf höchster Stufe vor. Dadurch wird die schützende Rostschutzschicht verbrannt.

Wie reinige ich die Edelstahlablage?

Bei hartnäckigen Flecken verwenden Sie ein flüssiges Scheuermittel oder einen nicht scheuernden Scheuerschwamm (weiß). Für Edelstahl wird ein spezieller Reiniger (3M) empfohlen. Reiben Sie nicht mit grünen scheuernden Schwämmen, um Kratzer zu vermeiden.

Wie hoch ist die Gesamtleistung des Geräts?

Die Gesamtleistung des Kochfelds Atag HEK4535U beträgt 6000 W, verteilt auf 4 Zonen: zwei normale (1500 W und 1000 W) und zwei Schnellkochzonen (1500 W und 2000 W).

Kann ich gusseiserne Utensilien verwenden?

Ja, sofern der Boden flach und fest ist. Vermeiden Sie es, die Utensilien auf der Platte zu verschieben, um Kratzer zu vermeiden.

Wie erkenne ich, welche Zone eingeschaltet ist?

Eine Kontrollleuchte auf dem Bedienfeld leuchtet auf, um anzuzeigen, welche Kochplatte aktiv ist. So können Sie die eingeschalteten Zonen visuell überprüfen.

BEDIENUNGSANLEITUNG HEK4535U Atag

GEBRAUCHSANWEISUNG / INSTALLATIONSANLEITUNG

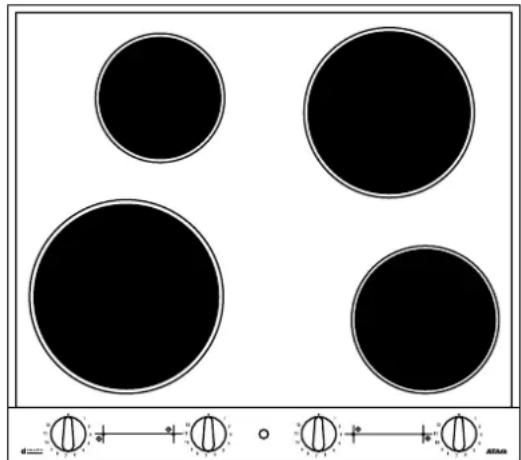

INBOUW ELEKTRO-KOOKPLAAT BUILT-IN ELECTRIC HOB TABLE DE CUISSON ÉLECTRIQUE À ENCASTRER EINBAU-ELEKTROKOKMULDE

HEK4..

ATAG

omestic

Kookzones worden nicht warm Stekker nicht in het stopcontact

ELEKTRISCHE AANSLUITING

230 V AC - 50 Hz

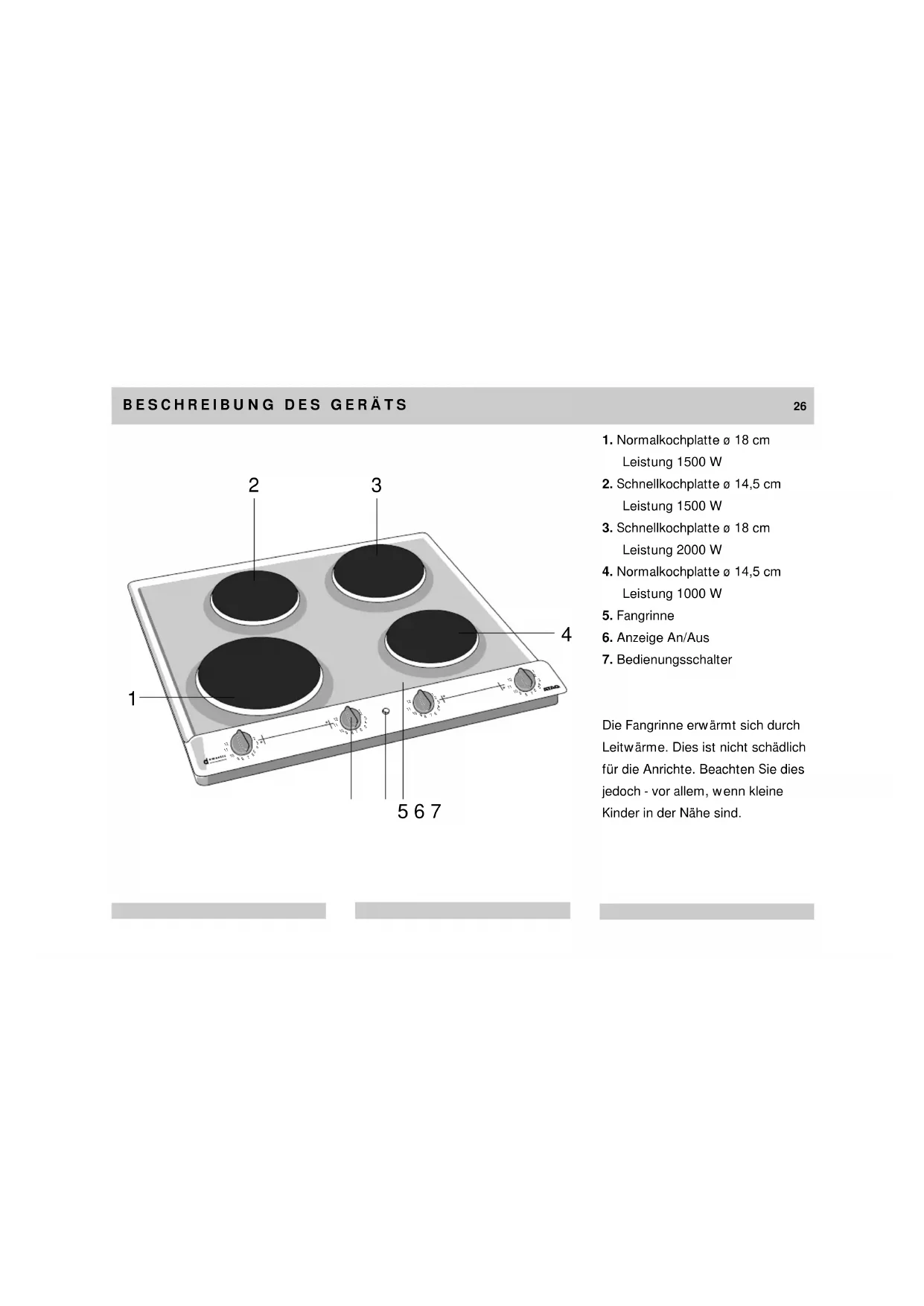

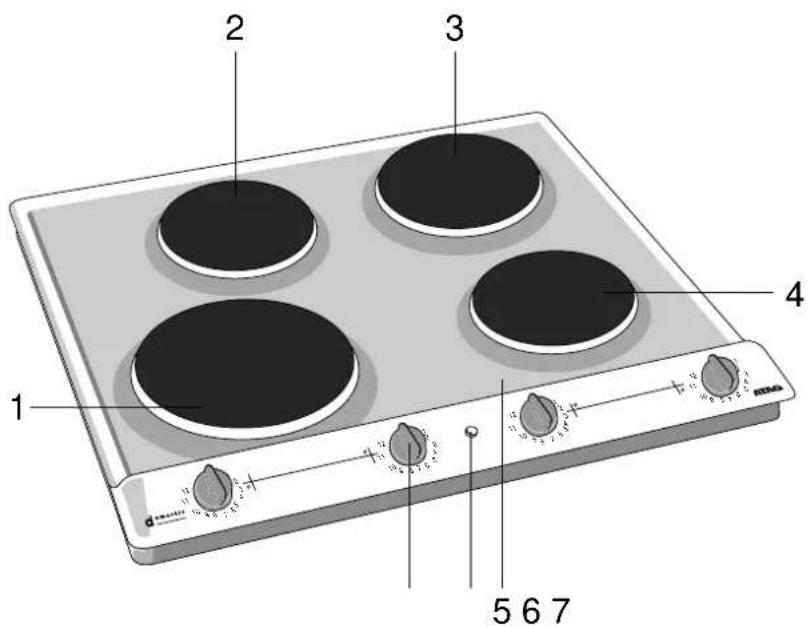

1. Normalkochplatte 0 18 cm Leistung 1500 W
2. Schnellkochplatte 0 14,5 cm Leistung 1500 W
3. Schnellkochplatte 18 cm Leistung 2000 W
4. Normalkochplatte 0 14,5 cm Leistung 1000 W
5. Fangrinne
6. Anzeige An/Aus
7. Bedienungsschalter

Die Fangrinne erwart sich durch Leitwärme. Dies ist nicht schädlich für die Anrichte. Beachten Sie dies jedoch - vor allem, wenn keine Kinder in der Höhe sind.

BEDIENUNG

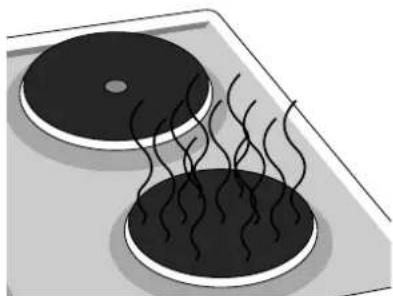

INBETRIEBNAHME

1. Prufen Sie, ob sich der Stecker in der Steckdose befindet.
2. Schalten Sie alle Kochplatten drei Minuten auf die hochste Stufe, ohne daß ein Topf aufstehen.

Nun wird eine speziale

Antirostschicht wegbebrannt. Dies kann einen unangenehmen Geruch verursachen.

NORMALKOCHPLATTE UND SCHNELLKOCHPLATTE

Sie konnen die Bedienungsschalter der Normalkochplatte und der Schnellkochplatte sowohl sowohl im Uhrzeigersinn als auch entgegengesetzt schalten.

STUFEN

0 Aus
1-3 Warmhalten und Schmoren
3-4 Garkochen
4-6 Zum Kochen bringen
6-8 Anbraten und Fritieren
8-12 Braten

BEDIENUNG

KONTROLLAMPE

An der Kontrollampe auf dem Armaturenbrett konnen Sie sehen, welche Kochplatte eingeschaltet ist.

TIPS

Sie kochen Schneller und sparsamer, wenn Sie den Deckel auf den Topf setzen. Die Kochplatte bleibt nach dem Ausschalten noch geraume Zeit warm. Nutzen Sie diese Restwärme für die Zubereitung.

NICTSO

TOPFE

FüreneugeHitzeübertragungist eswichtig,daB:

• der Topf einen stabilen, flachen Boden hat
• der Boden des Topfes trocken ist (Feuchtigkeit auf der Kochplatte kann Rost verursachen).
• der Durchmesser des Topfes

SONDERN SO

etwasgroBeristalsder Durchschnitt der Kochplatte Ein zukleinerTopfverursachtene unregelmäßigeHitzeverteilung in derKochplatte.Hierdurchkann die Kochplatte sich verziehen oder sogarspringen.Überdiesgelangen übergekochteseSpeisenbeimKochen mit einem zukleinenTopaufdie Kochplatte.

PFLEGE UND REINIGUNG

Entfernen Sie übergekochtene Nahrung so schnell wie möglich. Vor allem Lebensmittel wie Rotkohl, Rhabarber und Apfelmus sind unverzüglich zu entfernen. Wenn sie lange in Emaille oder rostfrei Stahl einwirken, kann das Material sich verfarben.

KOCHPLATTEN

In den meisten Fällen ist es ausreichend, die Kochplatten mit einem feuchten Tuch oder Kuchenpapier zu reinigen. Übergekochtete und angebackene Reste können Sie mit der stumpfen Seite eines Messers oder mit einem Kunststoffschwamm (Scotch Brite) entfern. Ab und zu können Sie die Kochplatte mit einem Pflegemittel für Elektrokochplatten einfetten (Collo Elektrol). Sie können zu dieserm Zweck auch einen Tropfen

Nahmaschinol verwenden. Die Kochplattenitte nicht zu dick einfetten, da sie dann verkleben und einen unangenehmen Geruch verbieten.

Die Ränder der Kochplatte sind aus rostfreiem Stahl. Reinigen Sie diese Ränder niemals mit einem

Scheuermittel, sondern mit einem (flüssigen) Reinigungsmittel. Nach dem Reinigen die Reste des Reinigungsmittels entfernen, vor allem aus den Zwischenräumen zwischen der guBeisernen Kochplatte und dem Rand aus rosfreiem Stahl. Nach dem Reinigen alle eventuellen Rest von Reinigungsmitteln entfernen und die Kochplatte kurz einschalten, um die Feuchtigkeit verdampfen zu halten.

FANGRINNE

Hartnackige Flecken auf den

Fangrinnen aus Emaille konnen

Sie mit einem flüssigen Scheuermittel oder einem Kunststoffschwamm entfern.

Hartnackige Flecken auf

rostfrei Geräten können Sie mit einem Spezialreiniger für rostfreies Stahl (im Eisenwarenfachhandel erhältlich) oder einem nicht scheuernden Reinigungsschwamm (diese Schwämme haben eine weiße Scheuerfläche, z.B. Scotch Brite Nr. 373. In grünen Scheuerflächen befinden sich Scheuermittel, die Kratzer verursachen). Der rostfrei Stahl hat eine bestimmte Struktur, in der (glänzende) Flecken an der Oberfläche entstehen, wenn Scheuern oder Schleifen ausgesetzt wird.

STÖRUNGEN

30

Prufen Sie bei einer Störung zunachst, ob Sie die Störung selbst beheben konnen. Gelingt dies nicht, behmen Sieitte. Kontakt mit Ihrer Lieferanten auf. Kann er Ihnen nicht behilflich sein, rufen Sie uns an oder schreiben Sie uns. Wir werden Ihnen von Dienst sein konnen. Beschreiben Sie die Störung immer so bereits wie möglich und geben Sie die Typnummer Ihres Gerätes an.

URSACHESTÖRUNG

Kochzone wird nicht warm Anschluß unterbrochen

Sicherung hat ausgelost

BESEITIGUNG

Anschluß wiederherstellen

Sicherungsautomat kontrollieren

TECHNISCHE DATEN

Modell-Nummer des Gerätes: HEK4..* (Topbedienung)

Spannung: 230 V / 50 Hz

Anschlußwert: 6000 W

• Auf den fehlenden Positionen in der Modell-Nummer steht die Farbcodierung des Gerätes. Z.B.: Eine Kochmulde HEK455 ist eine Kochmulde HEK4... in die Farbe 55 (weiß).

Dieses Gerat ist von einem anerkannten Elektromonteur anzuschreiben.

ELEKTRISCHER ANSCHLUB

230 V AC - 50 Hz

Der elektrische Anschluß muss den nationalen und communalen Vorschriften entsprechen. Unter dem Gerät befindet sich ein Schild mit den elektrischen Angaben. Hier sind auch die Anschlußmöglichkeiten angegeben. Das Gerät muss immer geerdet sein. Verwenden Sie für den Anschluß vorzugsweise ein Kabel des Typs H0 5RR-F5G-1,5mm². Wenn ein fester Anschluß gewünscht wird, ist für einen allpoligen Schalter mit einem

Kontaktabstand von mindestens
3 mm in der Zuleitung zu sorgen.

ANSCHLUBWERTE

HEK4..6000W

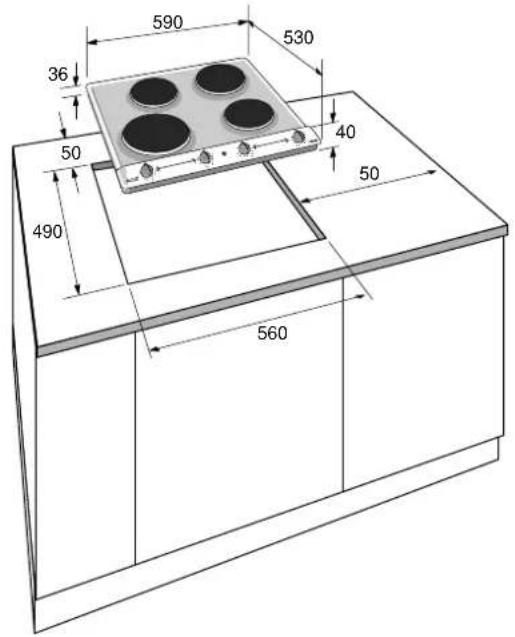

EINBAU

1. Montieren Sie das Anschlußkabel.

2. Sagen Sie die Aussparung in die Anrichtplatte (siehe Einbaumaße S. 32). Die Platte muß mindestens 28 mm dick sein.

3. Lassen Sie die Kochplatte in die Aussparung sinken.

Arbeitsplatte 28 mm

Füllholz

Arbeitsplatte 50 mm

1. Befestigen Sie die Kochplatte.

Die Haltebügel konnen an der

Unterseite der Aussparung festgeklemmt werden.

1. Stellen Sie den Elektroanschluss her.
2. Prufen Sie abschlussend die Funktion des Gerätes.

Dieses Gerat entspricht den geltenden CE-Richtlinien.
