RDL9101IN - Hotte ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Hotte décorative murale, largeur 90 cm, aspiration périmétrique
Débit d'air max	600 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtre à graisse	Filtre métallique, lavable au lave-vaisselle
Éclairage	2 lampes LED, 1,5 W chacune
Dimensions	90 x 50 x 45 cm (L x P x H)
Poids	15 kg
Installation	Installation murale, kit de montage inclus
Consommation énergétique	Classe énergétique C
Maintenance	Nettoyage régulier du filtre, remplacement des ampoules si nécessaire
Sécurité	Protection contre les surcharges, conforme aux normes CE
Garantie	2 ans

FOIRE AUX QUESTIONS - RDL9101IN ROSIERES

Comment nettoyer les filtres de la hotte ROSIERES RDL9101IN ?

Pour nettoyer les filtres, retirez-les délicatement de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 15 minutes. Ensuite, rincez-les à l'eau claire et laissez-les sécher à l'air libre avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Si tout semble en ordre mais qu'elle ne s'allume toujours pas, contactez le service après-vente.

Comment régler la vitesse d'aspiration de la hotte ?

La hotte ROSIERES RDL9101IN dispose de plusieurs niveaux de vitesse. Utilisez les boutons de commande situés sur le panneau avant pour sélectionner la vitesse d'aspiration souhaitée.

Quelle est la dimension de la hotte ROSIERES RDL9101IN ?

La hotte ROSIERES RDL9101IN a une largeur de 90 cm, ce qui la rend idéale pour les cuisines équipées d'une plaque de cuisson de cette taille.

Comment savoir quand il est temps de remplacer les filtres ?

Il est recommandé de remplacer les filtres tous les 6 mois à 1 an, selon l'utilisation de la hotte. Vous pouvez également les vérifier régulièrement pour détecter des signes d'encrassement.

La hotte émet des bruits étranges, que faire ?

Des bruits inhabituels peuvent indiquer un problème avec le moteur ou les roulements. Vérifiez si des objets obstruent le ventilateur. Si le problème persiste, contactez un technicien.

Est-il normal que la hotte dégage de la condensation ?

Un léger degré de condensation peut se produire, surtout dans des environnements humides. Assurez-vous que la hotte est correctement installée et que le système d'évacuation est fonctionnel.

Comment installer la hotte ROSIERES RDL9101IN ?

Pour une installation correcte, suivez le manuel fourni avec le produit. Assurez-vous que la hotte est fixée à une hauteur appropriée au-dessus de la plaque de cuisson et que les conduits d'évacuation sont bien connectés.

MODE D'EMPLOI RDL9101IN ROSIERES

Hotte aspirante Manuel d'instruction

Sommaire

1. Consignes de sécurité
2. Installation
   3 . Commencez à utiliser votre hotte aspirante
   4 .Dépannage
   5 Entretien et nettoyage
3. List de colisage
4. Protection de l'environnement

CONSIGNES DE SECURITE

Ce manuel explique comment installer et utiliser correctement votre hotte aspirante. Veuillez le dire attentivement avant toute utilisation même si vous connaissiez bien le produit. Le manuel doit être conservé en lieu sûr pour pouvoir le consulter en cas de besoin.

À ne jamais faire :

• Ne tentez pas d'utiliser la hotte aspirante sans les filtres àGRAISE ou si les filtres sont excessivement encrassés!
• Ne l'installez jamais au-dessus d'une cuisine avec un grill de haut niveau.
• Ne laissiez pas les poèles à frire sans surveillance pendant leur utilisation car les huiles ou les graisses surchauffées pourraient prendre feu.
• Ne laissez jamais des flammes nues sous la hotte aspirante.

Si la hotte aspirante est endommagée, n'essayez pas de l'utiliser.
- Ne flambez rien sous la hotte aspirante.
- ATTENTION: Les parties accessibles peuvent devenir chaudes lors de l'utilisation avec des appareils de cuisson.
La distance minimale entre la surface de support pour les recipients de cuisson sur la plaque de cuisson et la partie la plus basse de la hotte aspirante. (Quand la hotte aspirante est située au-dessus d'une cusinière à gaz, cette distance doit être d'au moins 65 cm)
L'air ne doit pas etre evacué dans un conduit utilise pour les fumées provenant d'appareils de combustion a gaz ou fonctionnant avec d'autres carburants.

A

toujo

urs faire :

Important! Coupez toujours l'alimentation électrique durant l'installation et l'entretien, comme par

exampie quand vous changez une ampoule.

La hotte aspirante doit etre installee conformement aux instructions d'installation et toutes les mesures doivent etre respectees.
- Tout le travail d'installation doit être effectué par une personne compétente ou unElectricien qualifié.
Veuillez faire attention quand vous jetez l'emballage. Les enfants pourraient se blesser avec.
- Faites attention aux bords coupants à l'intérieur de la hotte aspirante durant l'installation et le nettoyage.
Quand la hotte aspirante est située audressus d'une cusiniere, la distance minimale entre la surface de support pour les recipients de cuisson sur la plaque de cuisson et la partie la plusasse de la hotte aspirante doitetre la suivante: Cuisinières à gaz : 75 cm Cuisinières électriques : 65 cm Cuisinières à charbon ou à mazout : 75 cm
- Vérifiez que les coudes des conduits ne sont pas inférieurs à 90 degrés car cela réduirait l'efficacité de la hotte aspirante.
- Avertissement : Si les vis ou le dispositif de fixation ne sont pas installés conformément à ces instructions, cela peut provoquer des dangers électriques

À:toujours faire:

• Placez toujours le couvercle sur les casseroles et les poées quand vous cuisinez sur une cusinière à gaz.
  En mode extraction, l'air de la pièce est élimné par la hotte aspirante. Vérifiéz que des mesures de ventilation correctes sont adoptées. La hotte aspirante élimine les odeurs de la pièce mais pas la vapeur.

La hotte aspirante est réservée à un usage domestique.

Si le cordon d'alimentation est endommagé, faites-le replacer par le fabricant, le service après-vente ou un électricien qualifié pour éviter tout risque d'accident.
Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités physiques, sensorielles ou intellectuelles réduites ou sans experience et connaissances, s'ils sont sous une surveillance appropriée ou bien s'ils ont été informés quant à l'utilisation de l' apparéil de manière sure, et s'ils comprend le risques impliqués. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien ne doivent pas été effectuels par des enfants sans surveillance.

• Avertissement : Avant d'acceder aux bornes, il faut débrancher tous les circuits d'alimentation.

À toujours faire :

Attention:L'appareil et ses parties accessibles peuventvenir chauds durant le fonctionnement. Evitez de toucher les éléments qui chauffent. Les

INSTALLATION (ÉVENT À L'EXTÉRIEUR)

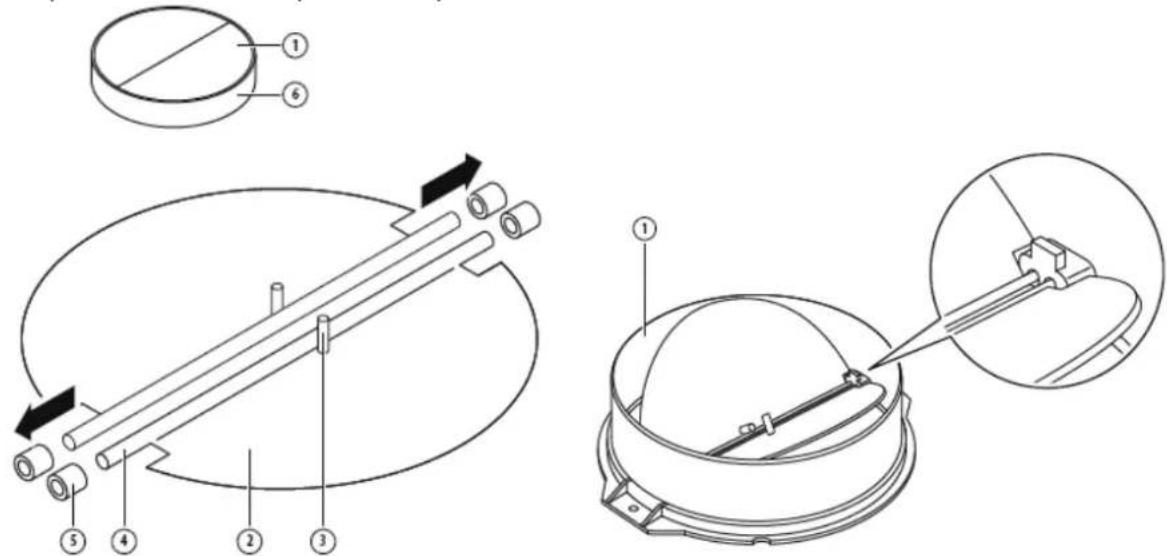

MONTAGE DU RABAT ENV

Si la hotte aspirante n'a pas un rabat en V 1 monté, vous nevez monter les moitiés sur son corps.

Pour monter le rabat en V 1, vousdez :

• Monter deux moitiés 2 dans le corps 6 ;

enfants âgés de moins de 8 ans doivent rester à distance à moins d'être surveillés en permanence.

• Il faut-disposer d'uneventilation appropriée dans la pièce ou la hotte aspirante estutilisée en même temps que d'autres apparéils brûlant du gaz ou d'autres carburants.
• Il existe un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
• Les réglementations relatives à l'évacuation de l'air doivent être respectées.
  Nettoyez régulierement votre apparéil en suivant la méthode fournie dans le chapitre ENTRETIEN.
  Pour des raisons de sécurité, veuilles n'utiliser que des vis de fixation ou de montage de la meme taille que celle recommandee dans ce manuel d'instruction.
  En ce qui concerne les détails sur la méthode et la fréquence de nettoyage, veuillez vous reporter au paragraphe relat à l'entretien et au nettoyage dans le manuel d'instruction.
  Le nettoyage et l'entretien ne doivent pas etre effectués par des enfants sans surveillance.
• Quand la hotte aspirante et les apparciels alimentés par autre chose que de l'électricité fonctionnent simultanément, la pression négative à l'intérieur de la pièce ne doit pas dépasser 4 Pa (4 x 10-5 bar).
• AVERTISSEMENT: Risque d'incendie: ne rangez pas des objets sur les surfaces de cuisson.
• Il ne faut pas utiliser de nettoyeur vapeur.

• Ne tentez JAMAIS d'eteindre un incendie avec de l'eau, mais eteignez l'appareil puis couvrez la flamme par exemple avec un couvercle ou une couverture pare-flammes.

• Une cheville 3 doit être dirigée vers le haut ;
  L'axe 4 doit être introduit dans les trouss 5 sur le corps ;

• Répétez toutes les opérations pour la seconde moitié.

INSTALLATION

Si vous avez une sortie vers l'extérieur, votre hotte aspirante peut etre raccordede comme sur I'imagc ci-dessous au moyen d'un conduit d'extraction (email, aluminium, tuyau flexible ou materiaiu inflammable avec un diametre interieur de 150 mm)

1. Avant l'installation, éteignez l'unité et débranchez-la de la prise.

1. La hotte aspirante doit être place à une distance de 65-75 cm (26-30 po) au-dessus de la surface de cuisson pour un meilleur effet. Voir fig. 1.

Fig. 1

1. Le plafond doit pouvoir supporter un poids d'au moins 120kg et l'épaisseur du plafond doit être ≥ 30mm .

2. Installez le canon de la vis M10*30 sur la plaque de suspension et utilisez deux écrous de vis M10 pour bien les visser, en vous assurant que le haut du canon de la vis ne soit pas plus haut que le dessus de la plaque de suspension. Voir fig. 2.

Fig. 2

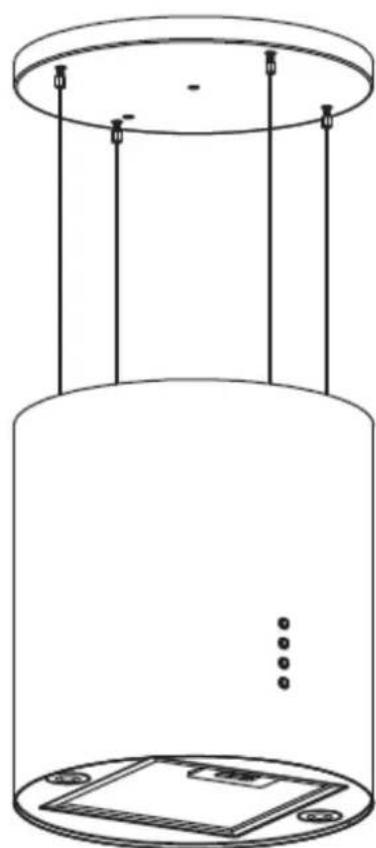

1. Installez les quatre vis réglables M528, faites passer le cable antitorsion à travers la vis réglable pour que la longueur du cable antitorsion soit correcte et utilisez la vis de blocage du cable antitorsion M410 pour bloquer fermement la vis, assurez-vous que les 4 morceaux du cable antitorsion soient de la même longueur. Voir fig. 3. (Calculez la longueur du cable antitorsion en fonction de la fig. 1)
2. Utilisez la plaque de suspension pour pincer un trou d'installation au plafond, 8 vis ST640 mm à taraudage faisé seront utilisées pour fixer la plaque de suspension au plafond en bois (ou 4 boulons d'ancrage 6^60 seront utilisés pour fixer la plaque de suspension au plafond en béton). Voir fig. 4.
3. Fixez la plaque decorative sur la plaque de suspension. Voir fig. 5.
4. SusPENDez le bois au cable antitorsion et utilisez les vis à taraudage faisé ST4*8 mm pour bloquer le cable antitorsion et éviter qu'il ne glisse. Voir fig. 6.

Fig. 4

Fig. 5

Fig. 6

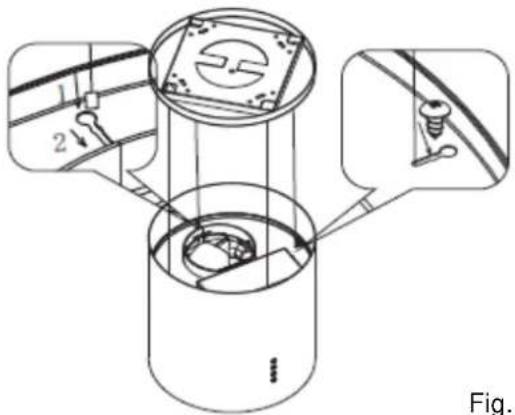

1. Desserrez la planche décorative, à travers la planche décorative pour brancher le cordon d'alimentation à la hotte avec l'alimentation, faites attention à ce que le cable électrique soit bien emballe avec les rubans d'iso1olation électrique pour éviter toute electrocution. Voir fig. 7.
2. Installez la planche décorative, réglez la vis régliable et maintenez la hotte à niveau tout en laissant les 4 morceaux du cable antitorsion distribuer leur force de manière homogène, fixez le cordon d'alimentation le long du cable antitorsion avec le collier de serrage. Voir fig. 8. L'installation est terminée.

Fig. 7

Fig. 8

ASTUCES POUR L'INSTALLATION DU CONDUIT D'EVACUATION

Voudevez suivre cesregles strictement pourobtenir une extraction optimale de l'air :

• Maintenez la gaine extensible courte et droite;
• Ne réduisez pas la taille de la gaine extensible et ne la rétrécisserz pas;
• Quand vous utilisez la gaine extensible, installez toujours la gaine bien tendue pour minimiser la perte de pression ;
• Le non-respect de ces instructions de base réduira les performances et augmentées les niveaux sonores de la hotte aspirante ;
• Tout travail d'installation doit être effectué par unElectricien qualifié ou une personne compétente ;
• Ne raccordez pas le système du conduit de la hotte à un système de ventilation existant qui est utilisé pour un autre appareil, comme un tuyau de chauffage, un tuyau de gaz ou un tuyau d'air chaud ;
  Langle de courbure de la gaine extensible ne doit pas etre inférieur a 120^ .Vou

devez orienter la gaine à l'horizontal ou, en alternative, la gaine doit monter à partir du point initial et être amenée jusqu'à un mur extérieur;

• ÀpRES l'installation, assurez-vous que la hotte aspirante est à niveau pour éviter que laGRAisse s'accumule à son extrémité;
• Vérifiez que la gaine extensible désisie pour l'installation est conforme aux normes pertinentes et qu'elle est ignifuge.

AVERTISSEMENT:

Pour des raisons de sécurité, veuilles n'utiliser que des vis de fixation ou de montage de la même taille que celle recommendée dans ce manuel d'instruction.

Si les vis ou le dispositif de fixation ne sont pas installés conformément à ces instructions, cela peut provoquer des dangers électriques.

Commencez à utiliser votre hotte aspirante

Touchélectronique

1. Appuyez sur la touche « Bas », le voyant interieur du commutateur s'allume et le moteur fonctionne à basse vitesse. Appuyez à nouveau sur la touche, le moteur s'arrête.
2. Appuyez sur la touche « Moyen », le voyant interieur du commutateur s'allume et le moteur fonctionne à une vitesse moyenne. Appuyez à nouveau sur la touche, le moteur s'arrête.
3. Appuyez sur la touche « Élevé », levoyant interieur du commutateur s'allume et le moteur fonctionne à une vitesse élevée. Appuyez à nouveau sur la touche, le moteur s'arrête.
4. Appuyez sur la touche « Éclairage », les deux lumières s'allument. Appuyez à nouveau sur la touche, les lumières s'éteignent.

Éclairage

Elevé

Moyen

Lent

DEPANNAGE

Problème	Cause possible	Solution
La lumière est allumée mais le moteur ne fonctionne pas	Le ventilateur est étant	Sélectionnez une position du commutateur du ventilateur.
	Panne du commutateur du ventilateur	Contactez le centre d'assistance.
	Panne du moteur	Contactez le centre d'assistance.
La lumière ne fonctionne pas, le moteur ne fonctionne pas	Les fusibles de la maison ont sauté	Remettez/Remplacez les fusibles.
	Cordon d'alimentation lâche ou débranché	Rebranchez le cordon à la prise de courant.Mettez sous tension la prise de courant.
Fuite d'huile	Le clapet anti-refoulement et la sortie ne sont pas bien étanches	Ótez le clapet anti-refoulement et rendez-le étanche avec du mastic.
	Fuite au niveau du raccordement de la cheminée et du couvercle	Ótez la cheminée et rendez-la étanche.
Les lumières ne fonctionnent pas	Ampoules cassées/défectueuses	Changez les ampoules selon ces instructions.
Aspiration insuffisante	La distance entre la hotte aspirante et la plaque de cuisson au gaz est trop importante	Remontez la hotte aspirante à la bonne distance.
La hotte aspirante est inclinée	La vis de fixation n'est pas suffisamment serrée	Serrez la vis de suspension et placez-la à l'horizontal.

REMARQUE:

Toute réparation électrique sur cet apparéil doit être conforme aux lois locales et nationales. Veuillez contacter le centre d'assistance si vous avez des doutes avant d'effectuer toute réparation. Débranchez toujours l'unité de la source d'alimentation quand vous ouvre l'unité.

ENTRETIEN ET NETTOYAGE

Attention :

• Avant d'effectuer l'entretien ou le nettoyage, vous devez débrancher la hotte aspirante de l'alimentation. Vérifiez que la hotte aspirante est éteinte au niveau de la prise murale et que la fiche est débranchée.

• Les surfaces extérieures sont susceptibles d'être rayées et de subir des abrasions, veuillez donc respecter les instructions de nettoyage pour garantir le meilleur résultat possible sans dégât.

GÉNÉRALITÉS

Le nettoyage et l'entretien doivent être effectuels quand l'appareil est froid, en particulier pour le nettoyage. Évitez de laisser des substances alcalines ou acides (jus de citron, vinaigre, etc.) sur les surfaces.

ACIER INOXYDABLE

Il faut nettoyer régulièrement (par ex. une fois par这段时间) l'acier inoxydable pour garantir une longue durée de vie. Essuyez-le avec un chiffon doux et sec. Un liquide de nettoyage spécifique concu pour l'acier inoxydable peut être utilisé.

REMARQUE:

Veillez à essuyer l'appareil le long du grain de l'acid inoxydable pour éviter l' apparition de rayures croisées.

SURFACE DU PANNEAU DE COMMANDE

Le panneau de commande peut être nettoyé avec de l'eau savonneuse chaude. Vérifiez que le chiffon est propre et bien essoré avant d'effectuer le nettoyage. Utilisez un chiffon doux et sec pour éliminer l'excess d'humidité restant après le nettoyage.

Important

Utilisez des détergents neutres et évitez les produits chimiques agressifs, les détergents menagers puissants ou les produits contenant des abrasifs, car cela affectera l'aspect de l'appareil et pourrait éliminer les dessins imprimés sur le panneau de commande et rendre la garantie caduque.

FILTRES À TAMIS À GRAISSE

Les filtres à tamis peuvent être nettoyés à la main. Plongez-les pendant pres de 3 minutes dans de l'eau avec un dédTangent pour dissoudre laGRAISSSE, puis brossez-les)décicatement avec une brosse douce. N'exercez pas une pression trop importante pour éviter de les endommager. (Laissez-les sécher naturellement sans les placer en plein soleil)

Les filtres doivent être lavés séparément des couverts et des ustensiles de cuisine. Il est conseilé de ne pas utiliser un agent de rincege.

INSTALLATION DES FILTRES À TAMIS À GRAISSE

• Pour installer les filtres, suivez ces quatre étapes :
• Inclinez le filtré pour l'introduire dans les fentes à l'arrière de la hotte ;
• Appuyez sur le bouton situé sur la poignée du filtré ;
• Relâchéz la poignée une fois que le filtrte est mis en place ;
• Répétez cette opération pour installer tous lesfiltres.

FILTRE À CHARBON

Le filtré à charbon actif peut être utilisé pour capturer les odeurs. Il faut habituèlement remplaçer le filtré à charbon actif tous les trois ou six mois en fonction de vos habititudes de cuisine. La procédure d'installation du filtré à charbon actif est indiquée ci-dessous.

1. Avant d'insteller ou de remplacer les filtres à charbon, veuillezmettre l'unité hors tension.
2. Appuyez sur le verrou du filtrre et otez le filtrre à tamis.

1. Tournez le filtré à charbon des deux côtés du moteur dans le sens contraire des aiguilles d'une montre. Remplacez les filtrés à charbon par les filtrres à charbon neufs.
2. Placez le filtrre à tamis.
3. Remettez la prise murale sous tension.

Ouvrir

Fermer

REMARQUE:

Assurez-vous que le filtré est bien verrouillé. Sinon, il pourrait se detacher et devenir dangereux.
- Quand le filtré à charbon actif est fixé, la puissance d'aspiration diminue.

REEMPLACEMENT DE L'AMPOULE

Important :

L'ampoule doit être remplaçée par le fabricant, le service après-vente ou d'autres personnes qualifiées.
Coupez toujours le courant avant d'effectuer toute opération sur l'appareil. Quand vous manipuez l'ampoule, assurez-vous qu'elle ait entierement refroidi avant tout contact direct avec les mains.
Quand vous manipuez les ampoules, faites-le avec un chiffon ou des gants pour vous assurer tout contact entre de la transpiration et l'ampoule car cela peut réduire la durée de vie de l'ampoule.

1. Avant de changer les lumières, assurez-vous que la hotte aspirante a été éteinte.
2. Faites tourner le couvercle dans le sens contraire des aiguilles d'une montre.

Desserrez la vis sur le contrôle anti-graisse en acier inoxydable puis otez-le.

1. Poussez le branchement de l'éclairage pour enlever l'ampoule.

2. Montez l'éclairage et rebranche le fil.

3. Le codeILCOS D pour cette lampe est le suivant : DBR-1-S-41.

4. Modules LED -lampe ronde en verre
5. Puissance maxi : 1 W
6. Plage de tension : CC 4V
7. Dimensions :

PROTECTION DE L'ENVIRONNEMENT

Le symbole de la poubelle barrée est apposé sur ce produit. Cela peut dire que ce produit ne doit pas être jeté avec les ordures menagères mais doit être apporté à un centre de collecte sélective conformément à la Directive 2012/19/UE. Il sera ensuite recyclé ou démonté pour réduire au minimum l'impact sur l'environnement car les produits électriques et Electroniques sont potentiellement dangereux pour l'environnement et la santé humaine car contenant des substances nocives. Pour de plus amples informations, veuillez contacter les autorités locales ou régionales.

REMARQUE:

Les indications suivantes montrent comment réduire l'impact total sur l'environnement (par ex.'utilisation de l'énergie) du processus de cuisson.

(1) Installes la hotte aspirante à un endroit approprié disposant d'une ventilation efficace.
(2) Nettoyez la hotte aspirante régulierement de manière à ne pas obstruer le conduit d'air.
(3) N'oubliez pas d'eteindre la luziere de la hotte aspirante après avoir cuisine.
(4) N'oubliez pas d'eteindre la hotte aspirante après avoir cuisine.

INFORMATIONS POUR LE DEMONTAGE

Ne démontez pas l'appareil autrement que ce qui est indiqué dans le manuel d'utilisation. L'appareil ne doit pas être démontré par l'utilisateur. À la fin de sa durée de vie, l'appareil ne doit pas être jeté avec les ordures menagères. Adressez-vous aux autorités locales ou au revendeur pour connaître la méthode de recyclage.
